7QD40 - Квадратные фермы HD 40 см

Heavy duty

7QD40 - Квадратные фермы HD 40 см Прямая фермаРазмер пластины из литого алюминия
Посмотреть все
7QX M10 - Соединение на болтах No. 8 болта + No. 8 гайки M10 7QX FC - Быстрое штифтовое соединение 4 No. 4 x 7KSG - Spigot + No. 8 x 7KSP - Штифт + No. 8 x 7KCP - R-Клипса
7QU40 K 8 - Dado HD 6 сторон-8 узла Для составления углов и пересечений, без необходимости использовать стандартные угловые элементы.Каждый модуль Dado требует соединительного комплекта 7QX K FC для каждого соединения модуля Dado с фермой.
7QX K FC - Соединительный комплект для модуля Dado 6 стороны-8 узла No. 4 x 7KSM - ½ спигот с винтом 10x25No. 4 x 7KSP - ШтифтNo. 4 x 7KCP - R-КлипсаNo. 4 болта7TZ30 K 01 - Ключ габарит Для соединений Dado
Опорная пластина
Модули с зажимами Для башни
Углы 2-сторонние 1 - 45°2 - 60°3 - 90°4 - 120°5 - 135°
Угол 3-сторонний 90°

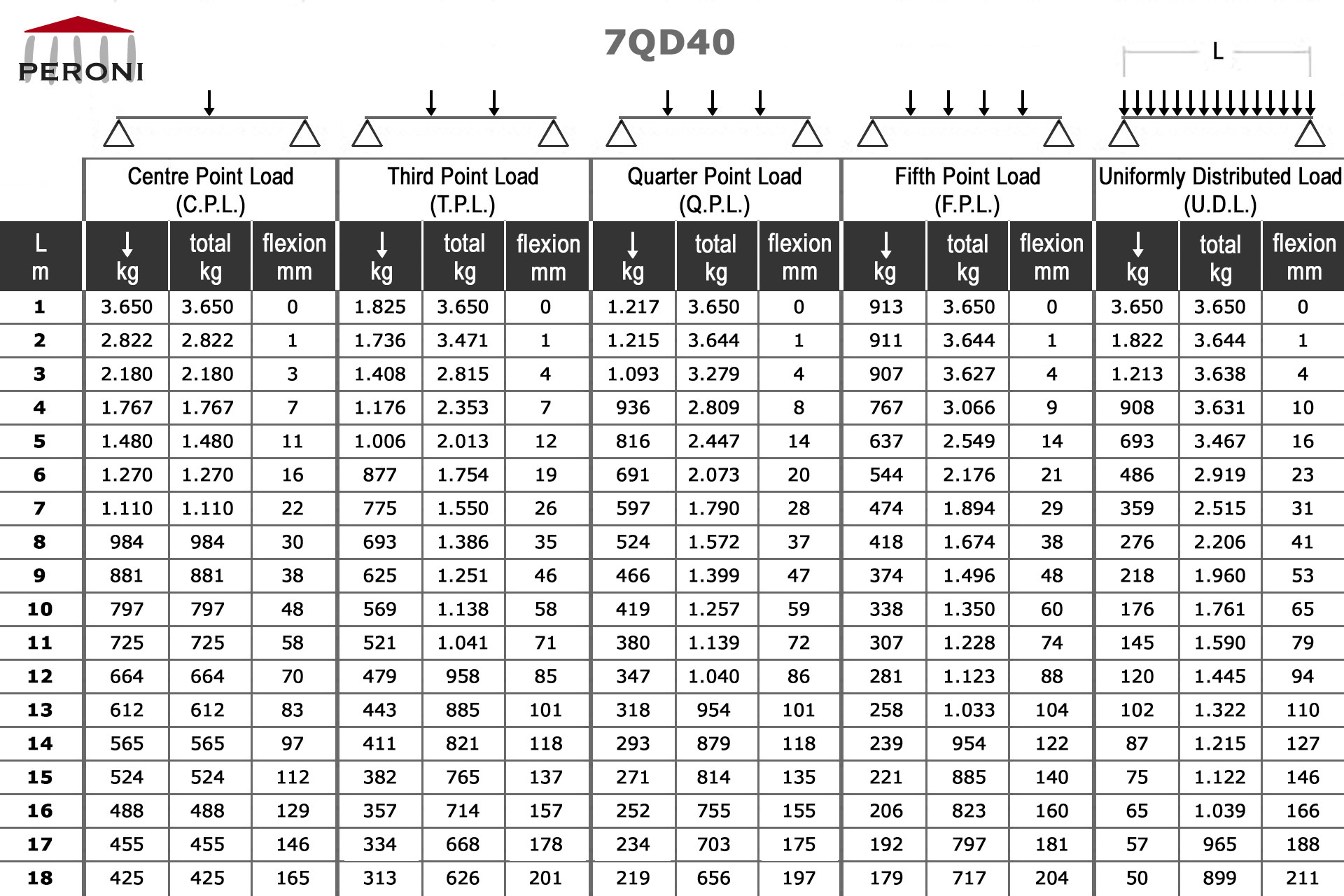

Таблица нагрузок прямых ферм

↓ - Осевая нагрузка
↓ ↓ - Нагрузка на 1/3
↓ ↓ ↓ - Нагрузка на 1/4
↓ ↓ ↓ ↓ - Нагрузка на 1/5
↓↓↓↓↓↓↓↓↓↓↓↓ - Равнораспределенная нагрузка

Таблица нагрузок составлена в соответствии со стандартом UNI ENV 1999-1-1 (Eurocode9).
При вычислении таблицы предполагалось, что ферма держится в узлах крепления, и в указанных точках прилагается статическая нагрузка.
При этом точка приложения силы лежит на осевой линии фермы.
Указанные значения являются допустимыми значениями статической нагрузки, или грузоподъемностью.
При вычислениях также был учтен собственный вес фермы. Следует отметить, что данные условия являются лабораторными, и при конструировании в реальных условиях следует внимательно анализировать дополнительные факторы и действующие силы.
Ребра
труба из экструдированного алюминия Ø 48 x 3 мм - EN AW 6082 T6
Перемычки
труба из экструдированного алюминия Ø 22 x 2 мм - EN AW 6082 T6
Наконечники
Пластина из литого алюминия - EN AC 42200 T6

7QD40
Стандартные длины прямых ферм
Артикул
длина ..... вес
. см ............ кг
7QD40 T 010
..10 ............ 4,4
7QD40 T 025
..25 ............ 5,6
7QD40 T 050
..50 ............ 7,6
7QD40 T 100
100 .......... 11,3
7QD40 T 150
150 .......... 14,9
7QD40 T 200
200 .......... 18,6
7QD40 T 250
250 .......... 22,3
7QD40 T 300
300 .......... 26,0
7QD40 T 350
350 .......... 29,6
7QD40 T 400
400 .......... 33,3
