Português

7QX30 - Treliças cuadradas 29 cm



7QX30 - Treliças cuadradas 29 cm Dimensões padrão das treliças linearesartigo - compr. ..... peso. cm ............ kg 7QX30 T 010 - ..10,5 ......... 3,0 7QX30 T 021 - ..21 ............ 3,3 7QX30 T 025 - ..25 ............ 3,4 7QX30 T 029 - ..29 ............ 3,7 7QX30 T 050 - ..50 ............ 4,8 7QX30 T 100 - 100 ............ 7,1 7QX30 T 150 - 150 ............ 9,5 7QX30 T 200 - 200 .......... 11,8 7QX30 T 250 - 250 .......... 14,1 7QX30 T 300 - 300 .......... 16,5 7QX30 T 350 - 350 .......... 18,8 7QX30 T 400 - 400 .......... 21,2
Ver todos

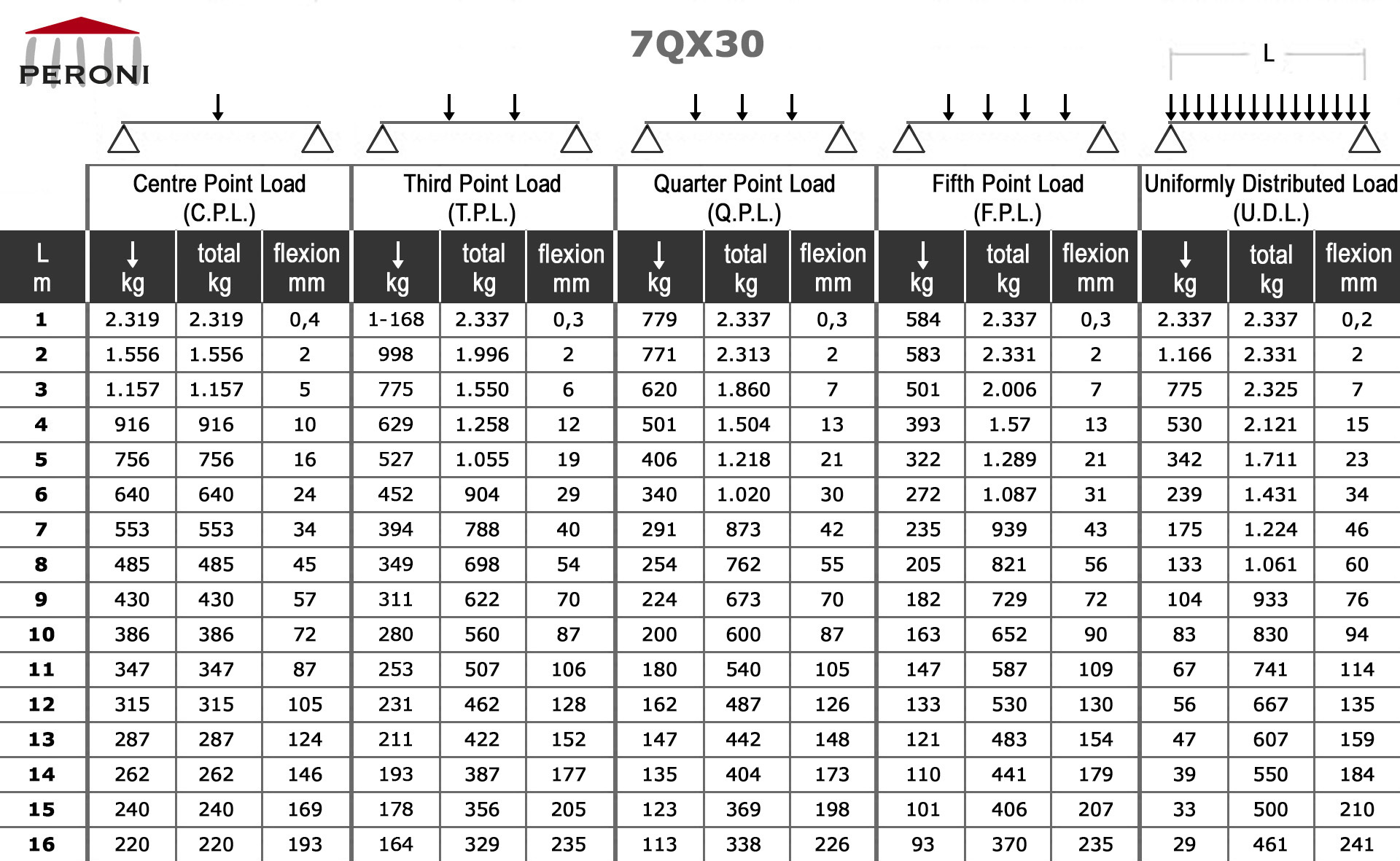

7QX30 - Treliças cuadradas 29 cm Tabela das cargas das treliças lineares ↓ - Carga pontual no centro ↓ ↓ - Cargas pontuais a 1/3 ↓ ↓ ↓ - Cargas pontuais a 1/4 ↓ ↓ ↓ ↓ - Cargas pontuais a 1/5 ↓↓↓↓↓↓↓↓↓↓↓↓ - Carga uniformemente distribuída A tabela das cargas foi elaborada em conformidade com UN ENV 1999-1-1 (Eurocode9). Para o cálculo das cargas admissíveis, presume-se que as treliças são simplesmente apoiadas pelas conexões das duas extremidades e que as cargas são aplicadas aos pontos de nó.As cargas são aplicadas ao longo da linha central das treliças.Para o cálculo, foi levado em conta da carga propria das treliças.Os cálculos são baseados em condições de cargas abstractas que o usuário deve voltar a analisar de acordo com as reais.
7QX30 - Treliças cuadradas 29 cm b>7QX30 K 8 - Dado 6 vias-8 nós Para realizar cantos e cruzamentos de várias formas sem uma dotação de angulares fixa.Cada Dado requer um kit de conexão 7QX K FC para cada conexão entre o Dado e truss. 7QX K FC - Kit de conexão para Dado 6 vias-8 nós O kit é composto de:n. 4 cavilhas cônicasn. 4 chavetas para cavilhasn. 4 medios espichos (ovos)n. 4 parafusos 7TZ30 K 01 - Chave para kit de conexão Dado
7QX30 - Treliças cuadradas 29 cm7QX M10 - Kit de conexão com pernos - n. 8 pernos- n. 8 porcas 7QX FC - Kit de conexão rápida - n. 8 cavilhas cônicas- n. 8 split pins- n. 4 espichos (ovos)
7QX30 - Treliças cuadradas 29 cm1 - base para chãoLigações móveis ganchos rápidos 2 - corta3 - para torres4 - longa
7QX30 - Treliças cuadradas 29 cmAngulos de 2 saidas 7QX30 A L2 ADJ - ajustável de 45° até 335°
7QX30 - Treliças cuadradas 29 cmAngulos de 3 saidas - 90°
7QX30 - Treliças cuadradas 29 cmElementos em forma de T 1 - de 3 saidas2 - de 4 saidas Elementos em forma de cruz 3 - de 4 saidas4 - de 5 saidas5 - de 6 saidas
Tubos principais
tubo de alumínio extrudado Ø 50 x 2 mm - EN AW 6082 T6
Diagonais
tubo de alumínio extrudado Ø 18 x 2 mm - EN AW 6082 T6
Terminais
placa em fusão de alumínio - EN AC 42200 T6

7QX30 - Dimensões padrão das treliças lineares
artigo
compr. . . . peso
. cm . . . . . . kg
7QX30 T 010
. 10,5 . . . . 3,0
7QX30 T 021
. 21 . . . . . . 3,3
7QX30 T 025
. 25 . . . . . . 3,4
7QX30 T 029
. 29 . . . . . . 3,7
7QX30 T 050
. 50 . . . . . . 4,8
7QX30 T 100
100 . . . . . . 7,1
7QX30 T 150
150 . . . . . . 9,5
7QX30 T 200
200 . . . . . . 11,8
7QX30 T 250
250 . . . . . . 14,1
7QX30 T 300
300 . . . . . . 16,5
7QX30 T 350
350 . . . . . . 18,8
7QX30 T 400
400 . . . . . . 21,2
