7FX30 - Treliças planas 29 cm



7FX30 - Treliças planas 29 cm Dimensões padrão das treliças linearesartigo - compr. ..... peso. cm ............ kg 7FX30 T 010 - ..10,5 ......... 1,3 7FX30 T 021 - ..21 ............ 1,5 7FX30 T 025 - ..25 ............ 1,6 7FX30 T 050 - ..50 ............ 1,8 7FX30 T 100 - 100 ............ 2,7 7FX30 T 150 - 150 ............ 3,7 7FX30 T 200 - 200 ............ 4,7 7FX30 T 250 - 250 ............ 5,8 7FX30 T 300 - 300 ............ 6,7 7FX30 T 350 - 350 ............ 7,7 7FX30 T 400 - 400 ............ 8,8
Ver todos

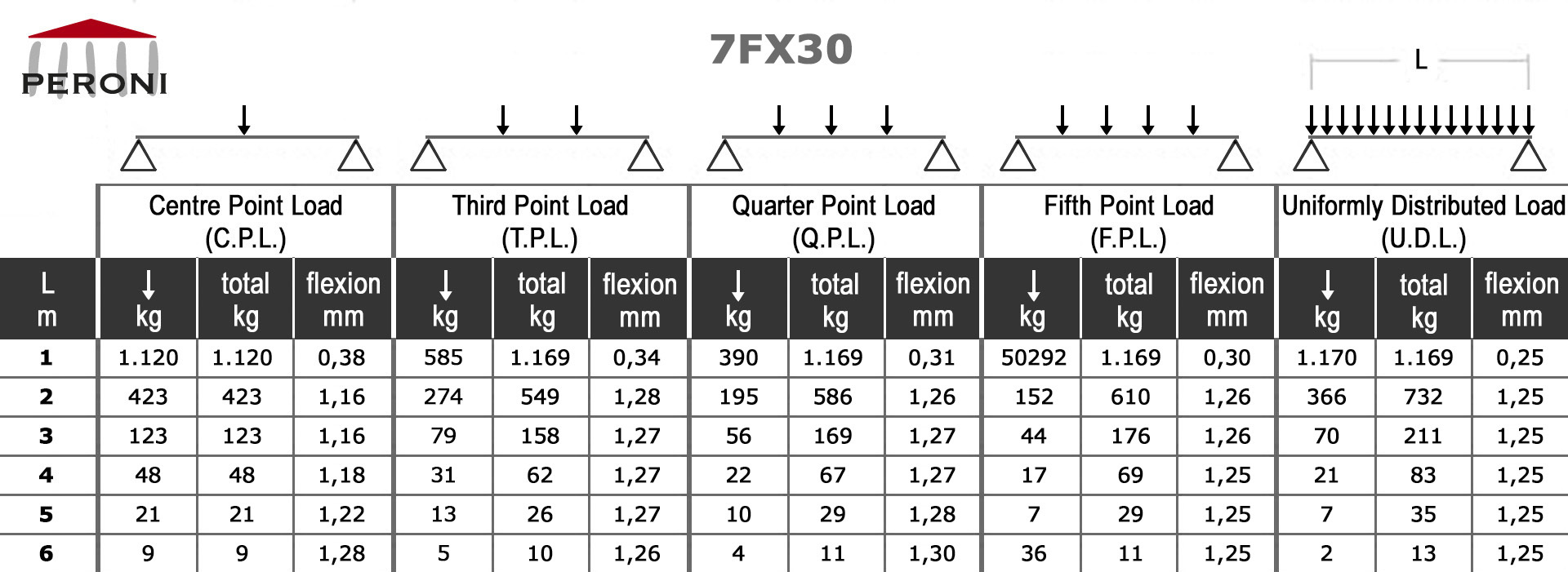

7FX30 - Treliças planas 29 cm Tabela das cargas das treliças lineares ↓ - Carga pontual no centro ↓ ↓ - Cargas pontuais a 1/3 ↓ ↓ ↓ - Cargas pontuais a 1/4 ↓ ↓ ↓ ↓ - Cargas pontuais a 1/5 ↓↓↓↓↓↓↓↓↓↓↓↓ - Carga uniformemente distribuída A tabela das cargas foi elaborada em conformidade com UN ENV 1999-1-1 (Eurocode9). Para o cálculo das cargas admissíveis, presume-se que as treliças são simplesmente apoiadas pelas conexões das duas extremidades e que as cargas são aplicadas aos pontos de nó.As cargas são aplicadas ao longo da linha central das treliças.Para o cálculo, foi levado em conta da carga propria das treliças.Os cálculos são baseados em condições de cargas abstractas que o usuário deve voltar a analisar de acordo com as reais.
7FX30 - Treliças planas 29 cm 7FX30 K 2 - Dado 4 vias-8 nós 7FX30 K 4 - Dado 6 vias-4 nós Para realizar cantos e cruzamentos de várias formas sem uma dotação de angulares fixa.Cada Dado requer um kit de conexão 7QX K FC para cada conexão entre o Dado e truss. 7QX K FC - Kit de conexão para Dado 6 vias-8 nós O kit é composto de:n. 4 cavilhas cônicasn. 4 chavetas para cavilhasn. 4 medio espichos (ovos)n. 4 parafusos 7TZ30 K 01 - Chave para kit de conexão Dado
7FX30 - Treliças planas 29 cm 7FX M10 - Kit de conexão com pernos - n. 4 pernos- n. 4 porcas 7FX FC - Kit de conexão rápida - n. 4 cavilhas cônicas- n. 4 split pins- n. 2 espichos (ovos)
7FX30 - Treliças planas 29 cm1 - base para chãoLigações móveis ganchos rápidos 2 - longa3 - corta
7FX30 - Treliças planas 29 cmAngulos horizontais de 2 saidas
7FX30 - Treliças planas 29 cmAngulos verticais de 2 saidas
7FX30 - Treliças planas 29 cmAngulos horizontais de 3 saidas 1 - 90° horizontal direito2 - 90° horizontal esquerdo Angulos verticais de 3 saidas 3 - 90° vertical direito4 - 90° vertical esquerdo
Tubos principais
tubo de alumínio extrudado Ø 50 x 2 mm - EN AW 6082 T6
Diagonais
tubo de alumínio extrudado Ø 18 x 2 mm - EN AW 6082 T6
Terminais
placa em fusão de alumínio - EN AC 42200 T6
7FX30 - Dimensões padrão das treliças lineares
artigo
compr. ..... peso
. cm ............ kg
7FX30 T 010
..10,5 ......... 1,3
7FX30 T 021
..21 ............ 1,5
7FX30 T 025
..25 ............ 1,6
7FX30 T 050
..50 ............ 1,8
7FX30 T 100
100 ............ 2,7
7FX30 T 150
150 ............ 3,7
7FX30 T 200
200 ............ 4,7
7FX30 T 250
250 ............ 5,8
7FX30 T 300
300 ............ 6,7
7FX30 T 350
350 ............ 7,7
7FX30 T 400
400 ............ 8,8
