1M - Mini



1MB - Trilho Miniperfil de alumínio preto opaco anodizadobarras de 600 cm1MBP - Trilho Mini pré-perfuradoperfil de alumínio preto mate anodizadocom furos para fixação com parafusosbarras de 600 cm
Ver todos
1MC - Carrinho de arrasto de 2 rodas + Gancho- carga: 2 kg - de plástico especial + gancho de metal 1MCG - Gancho para carrinho metal 1MM - Carrinho de cabeça de 4 rodas- carga: 4 kg - rodas de plástico especial- armação de ferro esmaltado preto
1MAG - Engate para junção - de alumínio anodizado 1ZJP - Joint pin(embalagens de 10 peças) - de aço 1MS - Tope fim de carreira - de alumínio anodizado preto
1MBP - Trilho Mini pré-perfurado - Exemplos de fixação1 - Fixação com suporte de metal e parafusos de montagem2 - Fixação a teto com buchas para parede3 - Fixação com 8LCA - Varas de madera com parafusos auto-roscantes para madeira 1MC - Carrinho de arrasto de 2 rodas + 1MCG - Gancho para carrinho
1MB - Trilho Mini - Exemplos de fixação8C50-Collarea2foriKompas1K AS - Engate para suspensão
1MB - Trilho Mini - Exemplos de fixação1ZT-TrikTrakAttaccoRapidoUniversaleNão inclusos, a especificar em caso de encomenda:- No. 1 parafuso Allen M8 40 mm- No. 1 porca M8- No. 2 arruelas Ø 8-24 mm- No. 1 1K AS - Engate para suspensão
O rádio mínimo de curva do trilho 1M - Mini é de 30 cm.
Exemplo de empleo de um sistema de trilho 1M - Mini para cortinas de sala de um pequeno teatro. Teatro Comunale de Castello d'Argile
Application

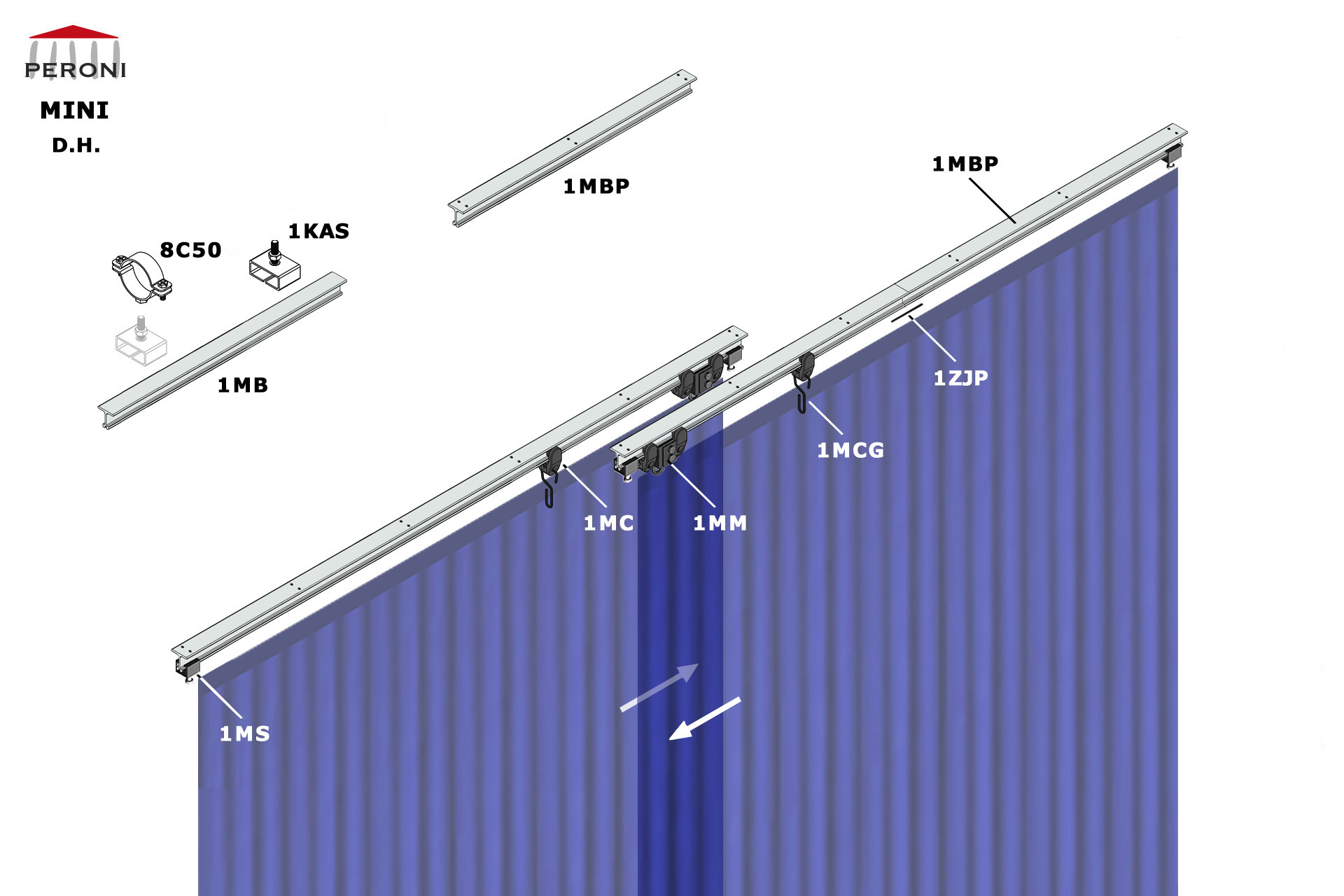

1M - Mini is a modular track system for:
- small Cortinas americanas and scenography veils
- light hall theater curtains
- for simple and limited needs
Key features
- simple and fast assembly
- noiseless
- very low clearance profile
- economy
- reliability

Rail
- extruded aluminium profile
- black anodized finishing
- 340 g / m¹ weight
- 600 cm max bar length
- 200 cm max span
- 30 cm min curve radius

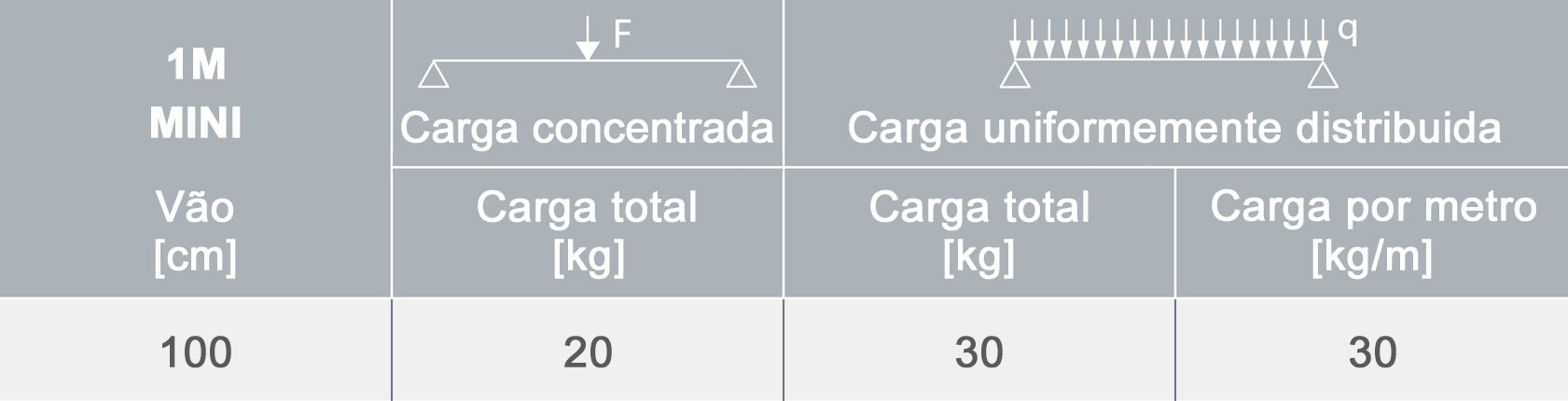

Rail Load Capacity
Load over: . . . 100 cm span
- centre point: . 20 kg
- unif. distrib: .. 30 kg

Carriers
- spedial plastic wheels
- 1MM - Master carrier: metal chassis
- 1MC - Carrello 2 ruote: wholly plastic made
Carriers Load Capacity
- 1MM - Master carrier: 4 kg
- 1MC - 2 wheels carrier: 2 kg

Fixing options
- ceiling mounting (with 1MBP - Pre-drilled rail)
- wall mounting
- flying bar system (Ø 5 cm tube)

Main configurations
- S. Single rail central opening (without superposition)
- D. Double rail central opening
- L. Wipe side opening
Motion control
for S. / D. / L. configurations
- H Hand pulled uncorded walk-along*

* straight and curved rails
