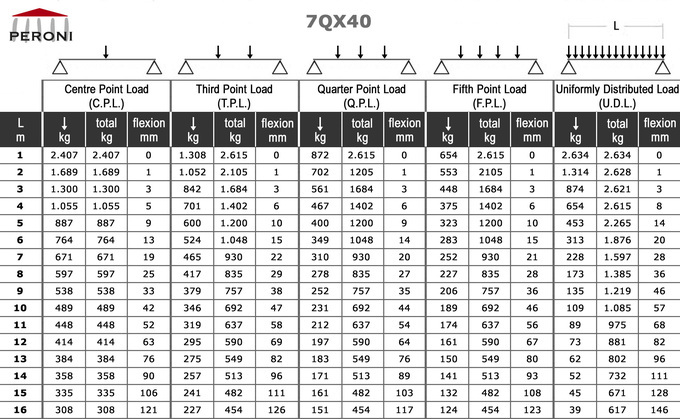

Tabela das cargas das treliças lineares
↓ - Carga pontual no centro
↓ ↓ - Cargas pontuais a 1/3
↓ ↓ ↓ - Cargas pontuais a 1/4
↓ ↓ ↓ ↓ - Cargas pontuais a 1/5
↓↓↓↓↓↓↓↓↓↓↓↓ - Carga uniformemente distribuída
A tabela das cargas foi elaborada em conformidade com UN ENV 1999-1-1 (Eurocode9).
Para o cálculo das cargas admissíveis, presume-se que as treliças são simplesmente apoiadas pelas conexões das duas extremidades e que as cargas são aplicadas aos pontos de nó.
As cargas são aplicadas ao longo da linha central das treliças.
Para o cálculo, foi levado em conta da carga propria das treliças.
Os cálculos são baseados em condições de cargas abstractas que o usuário deve voltar a analisar de acordo com as reais.
Tubos principais
tubo de alumínio extrudado Ø 50 x 2 mm - EN AW 6082 T6
Diagonais
tubo de alumínio extrudado Ø 20 x 2 mm - EN AW 6082 T6
Terminais
placa em fusão de alumínio - EN AC 42200 T6
7QX40
Dimensões padrão das treliças lineares
artigo
compr. ..... peso
. cm ............ kg
7QX40 T 010
..10 ............ 4,4
7QX40 T 025
..25 ............ 5,0
7QX40 T 050
..50 ............ 6,7
7QX40 T 100
100 .......... 10,0
7QX40 T 150
150 .......... 13,2
7QX40 T 200
200 .......... 16,6
7QX40 T 250
250 .......... 19,9
7QX40 T 300
300 .......... 23,2
7QX40 T 350
350 .......... 26,5
7QX40 T 400
400 .......... 29,8
