7QD40 - Treliças cuadradas HD 40 cm



7QD40 - Treliças cuadradas HD 40 cm Dimensões padrão das treliças linearesartigo - compr. ..... peso. cm ............ kg 7QD40 T 010 - ..10 ............ 4,4 7QD40 T 025 - ..25 ............ 5,6 7QD40 T 050 - ..50 ............ 7,6 7QD40 T 100 - 100 .......... 11,3 7QD40 T 150 - 150 .......... 14,9 7QD40 T 200 - 200 .......... 18,6 7QD40 T 250 - 250 .......... 22,3 7QD40 T 300 - 300 .......... 26,0 7QD40 T 350 - 350 .......... 29,6 7QD40 T 400 - 400 .......... 33,3
Ver todos

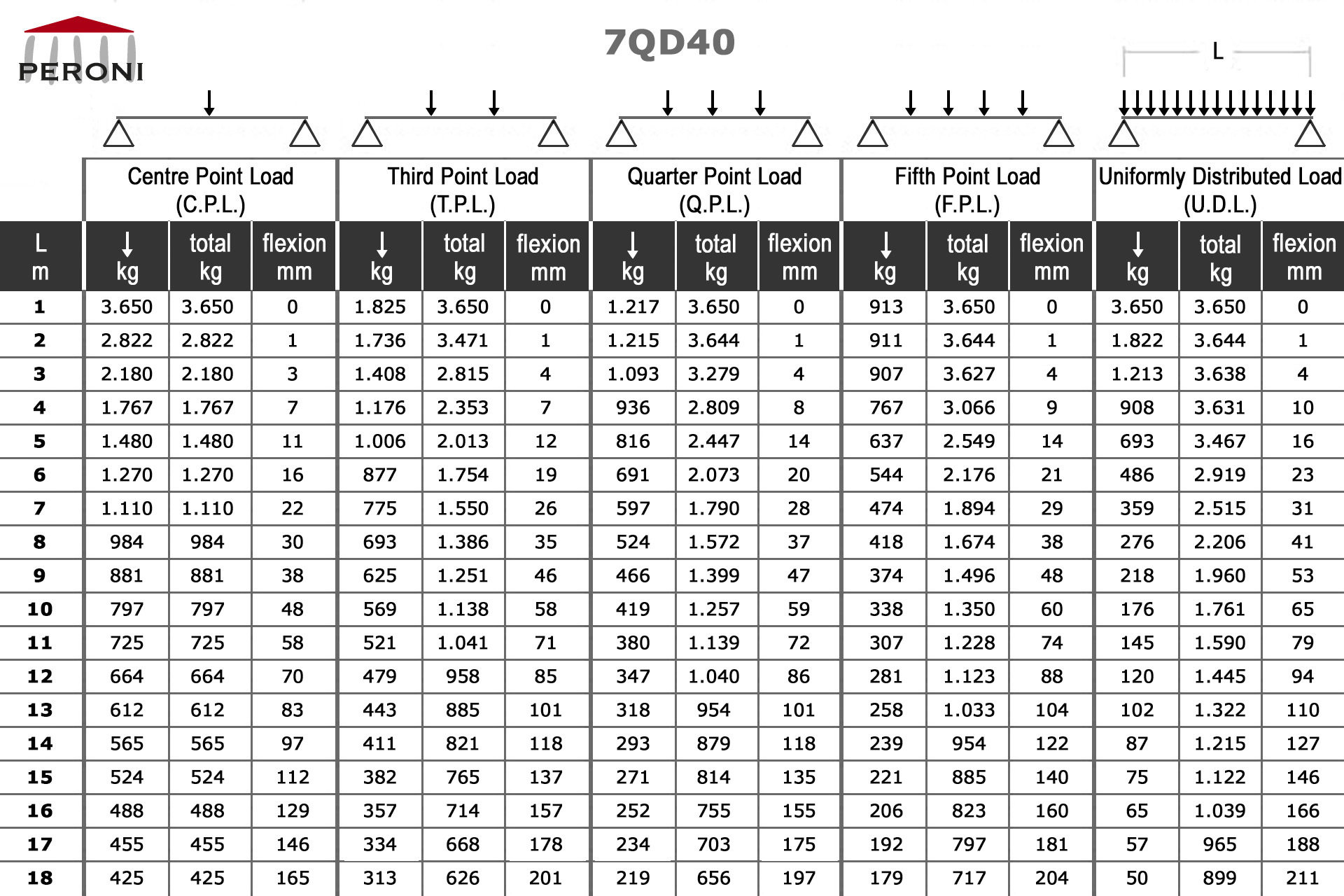

7QD40 - Treliças cuadradas HD 40 cm Tabela das cargas das treliças lineares ↓ - Carga pontual no centro ↓ ↓ - Cargas pontuais a 1/3 ↓ ↓ ↓ - Cargas pontuais a 1/4 ↓ ↓ ↓ ↓ - Cargas pontuais a 1/5 ↓↓↓↓↓↓↓↓↓↓↓↓ - Carga uniformemente distribuída A tabela das cargas foi elaborada em conformidade com UN ENV 1999-1-1 (Eurocode9). Para o cálculo das cargas admissíveis, presume-se que as treliças são simplesmente apoiadas pelas conexões das duas extremidades e que as cargas são aplicadas aos pontos de nó.As cargas são aplicadas ao longo da linha central das treliças.Para o cálculo, foi levado em conta da carga propria das treliças.Os cálculos são baseados em condições de cargas abstractas que o usuário deve voltar a analisar de acordo com as reais.
7QD40 - Treliças cuadradas HD 40 cm7QX40 K 8 - Dado 6 vias-8 nós Para realizar cantos e cruzamentos de várias formas sem uma dotação de angulares fixa.Cada Dado requer um kit de conexão 7QX K FC para cada conexão entre o Dado e truss. 7QX K FC - Kit de conexão para Dado 6 vias-8 nós O kit é composto de:n. 4 cavilhas cônicasn. 4 chavetas para cavilhasn. 4 medios espichos (ovos)n. 4 parafusos 7TZ30 K 01 - Chave para kit de conexão Dado
7QD40 - Treliças cuadradas HD 40 cm7QX M10 - Kit de conexão com pernos - n. 8 pernos- n. 8 porcas 7QX FC - Kit de conexão rápida - n. 8 cavilhas cônicas- n. 8 split pins- n. 4 espichos (ovos)
7QD40 - Treliças cuadradas HD 40 cm1 - base para chãoLigações móveis ganchos rápidos 2 - para torres
7QD40 - Treliças cuadradas HD 40 cmAngulos de 2 saidas
7QD40 - Treliças cuadradas HD 40 cmAngulos de 3 saidas - 90°
7QD40 - Treliças cuadradas HD 40 cmElementos em forma de T 1 - de 3 saidas2 - de 4 saidas Elementos em forma de cruz 3 - de 4 saidas4 - de 5 saidas5 - de 6 saidas
Tubos principais
tubo de alumínio extrudado Ø 48 x 3 mm - EN AW 6082 T6
Diagonais
tubo de alumínio extrudado Ø 22 x 2 mm - EN AW 6082 T6
Terminais
placa em fusão de alumínio - EN AC 42200 T6

7FX30 - Dimensões padrão das treliças lineares
artigo
compr. ..... peso
. cm ............ kg
7QD40 T 010
..10 ............ 4,4
7QD40 T 025
..25 ............ 5,6
7QD40 T 050
..50 ............ 7,6
7QD40 T 100
100 .......... 11,3
7QD40 T 150
150 .......... 14,9
7QD40 T 200
200 .......... 18,6
7QD40 T 250
250 .......... 22,3
7QD40 T 300
300 .......... 26,0
7QD40 T 350
350 .......... 29,6
7QD40 T 400
400 .......... 33,3
