7QD40 - Americane quadrate HD 40 cm

Heavy duty

7QD40 - Americane quadrate HD 40 cm Traliccio lineareDimensioni della piastra in fusione d'alluminio
Vedi tutte
7QX M10 - Kit 4 di connessione a bulloni No. 8 bulloni + No. 8 dadi M10 7QX FC - Kit 4 di connessione rapida No. 4 x 7KSG - Spigot + No. 8 x 7KSP - Spina conica + No. 8 x 7KCP - Copiglia
7QU40 K 8 - Dado HD 6 vie-8 nodi Per comporre angoli ed incroci senza usare angolari fissi.Ogni Dado richiede un kit di connessione 7QX K FC per ogni connessione tra Dado e traliccio.
7QX K FC - Kit di connessione per Dado 6 vie-8 nodi No. 4 x 7KSM - ½ spigot + vite 10x25No. 4 x 7KSP - Spina conicaNo. 4 x 7KCP - CopigliaNo. 4 bulloni7TZ30 K 01 - Chiave dima Per kit connessione Dado
Base a terra
Raccordi mobili a ganci rapidi Per torri
Angoli a 2 vie 1 - 45°2 - 60°3 - 90°4 - 120°5 - 135°
Angoli a 3 vie 90°

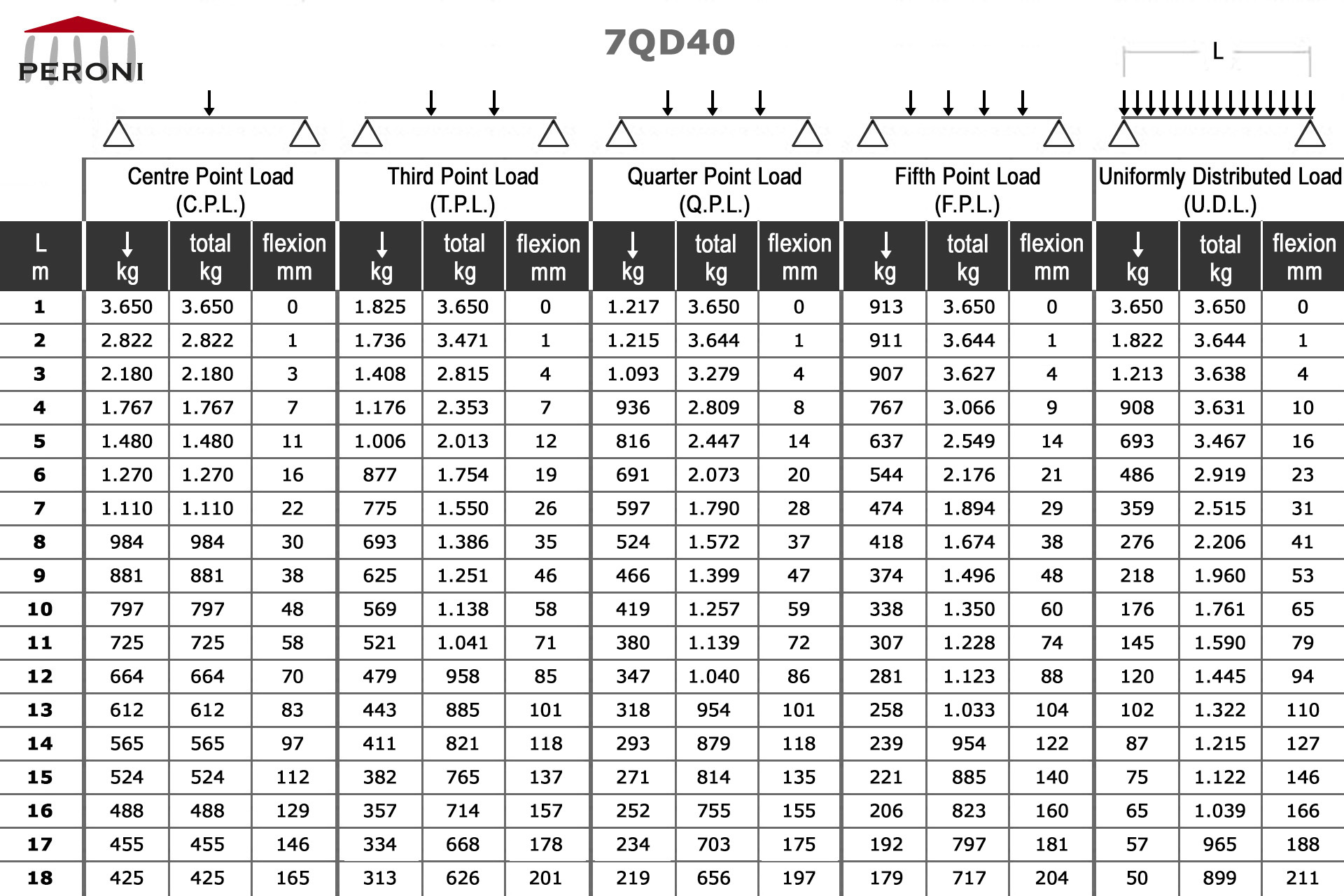

Tabella dei carichi dei tralicci lineari

↓ - Carico puntuale al centro
↓ ↓ - Carichi puntuali a 1/3
↓ ↓ ↓ - Carichi puntuali a 1/4
↓ ↓ ↓ ↓ - Carichi puntuali a 1/5
↓↓↓↓↓↓↓↓↓↓↓↓ - Carico uniformemente distribuito

La tabella dei carichi è stata compilata in concordanza con UNI ENV 1999-1-1 (Eurocode9).
Per il calcolo dei carichi consentiti, si è presunto che i tralicci siano semplicemente sostenuti dalle connessioni delle due estremità e che i carichi siano applicati ai punti di nodo.
I carichi sono applicati lungo la linea centrale dei tralicci.
Per i calcoli si è tenuto conto del carico proprio dei tralicci.
I calcoli sono riferiti a condizioni di carico astratte che l'Utente dovrà rianalizzare per adeguarle a quelle reali.
Tubi correnti
tubo estruso alluminio Ø 48 x 3 mm - EN AW 6082 T6
Diagonali
tubo estruso alluminio Ø 22 x 2 mm - EN AW 6082 T6
Terminali
piastra in fusione d'alluminio - EN AC 42200 T6

7QD40
Dimensioni standard dei tralicci lineari
articolo
lungh. ....... peso
. cm ............ kg
7QD40 T 010
..10 ............ 4,4
7QD40 T 025
..25 ............ 5,6
7QD40 T 050
..50 ............ 7,6
7QD40 T 100
100 .......... 11,3
7QD40 T 150
150 .......... 14,9
7QD40 T 200
200 .......... 18,6
7QD40 T 250
250 .......... 22,3
7QD40 T 300
300 .......... 26,0
7QD40 T 350
350 .......... 29,6
7QD40 T 400
400 .......... 33,3
