7TX30 - Treillis triangulaires 29 cm



7TX30 - Treillis triangulaires 29 cm Traliccio lineareDimensions de la plaque en fusion d'aluminium
Voir tous
7TX M10 - Kit de connexion aux boulons No. 6 boulons + No. 6 écrous M10 7TX FC - Kit 3 de connexion rapide No. 3 x 7KSG - Spigot + No. 6 x 7KSP - Cheville conique + No. 6 x 7KCP - Goupille
Base à terre
Angles avec 2 voies 1 - 45°2 - 60°3 - 90°4 - 120°5 - 135 °
Angles avec 2 voies sommet intérieur 1 - 60°2 - 90° 3 - 120°4 - 135°
Angles avec 2 voies sommet extérieur 90°
Angles avec 3 voies 1 - 90° gauche2 - 90° droit3 - 90° gauche sommet en haut4 - 90° droit sommet en haut
Éléments à la T 1 - avec 3 voies2 - avec 3 voies avec raccordement à descendre sommet en bas3 - avec 3 voies avec raccordement à descendre sommet en haut4 - avec 4 voies5 - avec 4 voies droit sommet en haut6 - avec 4 voies gauche sommet en haut

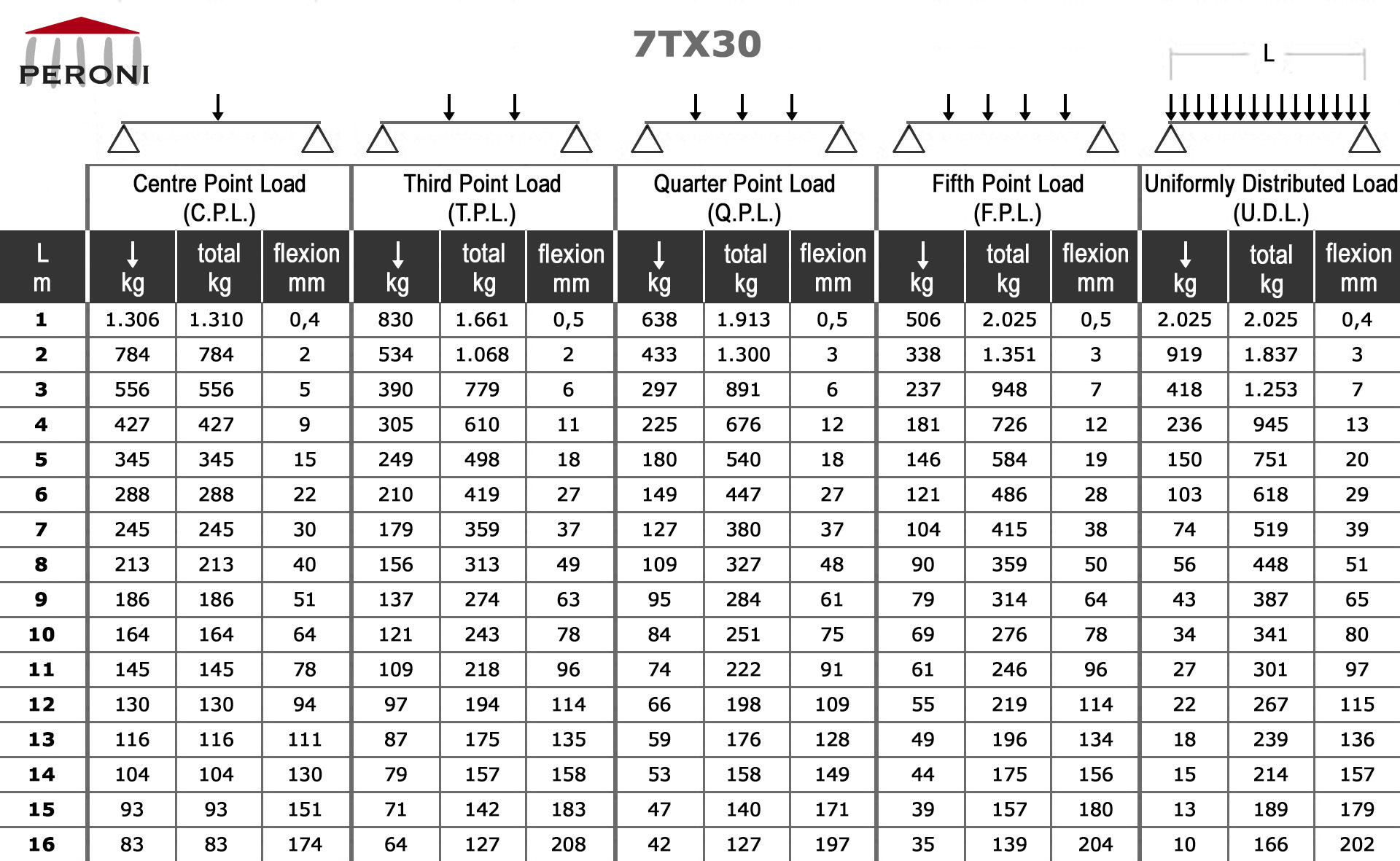

Tableau des charges des treillis linéaires

↓ - Charge ponctuelle au centre
↓ ↓ - Charges ponctuelles à 1/3
↓ ↓ ↓ - Charges ponctuelles à 1/4
↓ ↓ ↓ ↓ - Charges ponctuelles à 1/5
↓↓↓↓↓↓↓↓↓↓↓↓ - Charges uniformément distribuée

Le tableau des charges a été rempli en concordance avec UN ENV 1999-1-1 (Eurocode9).
Pour le calcul des charges permises, on est présumé que les treillis soient soutenus par les connexions des deux bouts simplement et que les charges soient appliquées aux points de noeud.
Les charges sont appliquées le long de la ligne centrale des treillis.
Pour les calculs il s'est tenu compte de la propre charge des treillis.
Les calculs sont rapportés à conditions de charge abstraites que l'utilisateur devra analyser de nouveau pour les ajuster au réelles.
Tubes principaux
tube aluminium extrudé Ø 50 x 2 mm - EN AW 6082 T6
Diagonaux
tube aluminium extrudé Ø 18 x 2 mm - EN AW 6082 T6
Terminaux
plaque en fusion d'aluminium - EN AC 42200 T6

7TX30
Dimensions standard des treillis linéaires
article
longueur .... poids
. cm ............ kg
7TX30 T 010
..10,5 ......... 2,3
7TX30 T 021
..21 ............ 2,6
7TX30 T 025
..25 ............ 2,7
7TX30 T 050
..50 ............ 3,7
7TX30 T 100
100 ............ 5,4
7TX30 T 150
150 ............ 7,2
7TX30 T 200
200 ............ 9,0
7TX30 T 250
250 .......... 10,7
7TX30 T 300
300 .......... 12,5
7TX30 T 350
350 .......... 14,2
7TX30 T 400
400 .......... 16,0
