1M - Mini



1MB - Rail Miniprofil en aluminium anodisé noir matbarres de 600 cm
Voir tous
1MC - Chariot à 2 roues + Crochet- charge: 2 kg - en plastique spécial + crochet en métal 1MCG - Crochet pour chariot métal 1MM - Chariot entraîneur à 4 roues- charge: 4 kg - roues en plastique spécial- châssis en fer émaillé noir
1MAG - Support de raccordement - en aluminium anodisé 1ZJP - Joint pin(paquets de 10 pièces) - en acier 1MS - Butée pour chariots - en aluminium anodisé noir
1MB - Rail Mini - Exemples de fixation1 - Fixation à des ''L'' plaques métalliques avec des vis et boulons2 - Fixation au plafond avec des chevilles pour mur3 - Fixation à des 8LCA - Soliveaux en bois avec des vis pour bois 1MC - Chariot à 2 roues + 1MCG - Crochet pour chariot
1MB - Rail Mini - Способы монтажа8C50-Collarea2foriKompas1KAS - Support pour accroche
1MB - Rail Mini - Способы монтажа1ZT-TrikTrakAttaccoRapidoUniversaleNon inclus, à préciser en cas de commande :+ No. 1 vis Allen M8 40 mm+ No. 1 écrou M8+ No. 2 rondelles Ø 8-24 mm- No. 1 1KAS - Support pour accroche
Le rayon de cintrage minimum pour les rail 1M - Mini est de 30 cm.
Exemple d'emploi de systèmes de patience 1M - Mini pour les tentures de salle d'un petit théâtre. Teatro Comunale de Castello d'Argile
Application
1M - Mini is a modular track system for:
- small Rideaux à la grecque and scenography veils
- light hall theater curtains
- for simple and limited needs
Key features
- simple and fast assembly
- noiseless
- very low clearance profile
- economy
- reliability

Rail
- extruded aluminium profile
- black anodized finishing
- 340 g / m¹ weight
- 600 cm max bar length
- 200 cm max span
- 30 cm min curve radius
Rail Load Capacity
Load over: . . . 100 cm span
- centre point: . 20 kg
- unif. distrib: .. 30 kg

Carriers
- spedial plastic wheels
- 1MM - Master carrier: metal chassis
- 1MC - Carrello 2 ruote: wholly plastic made
Carriers Load Capacity
- 1MM - Master carrier: 4 kg
- 1MC - 2 wheels carrier: 2 kg

Fixing options
- ceiling mounting (with 1MBP - Pre-drilled rail)
- wall mounting
- flying bar system (Ø 5 cm tube)

Main configurations

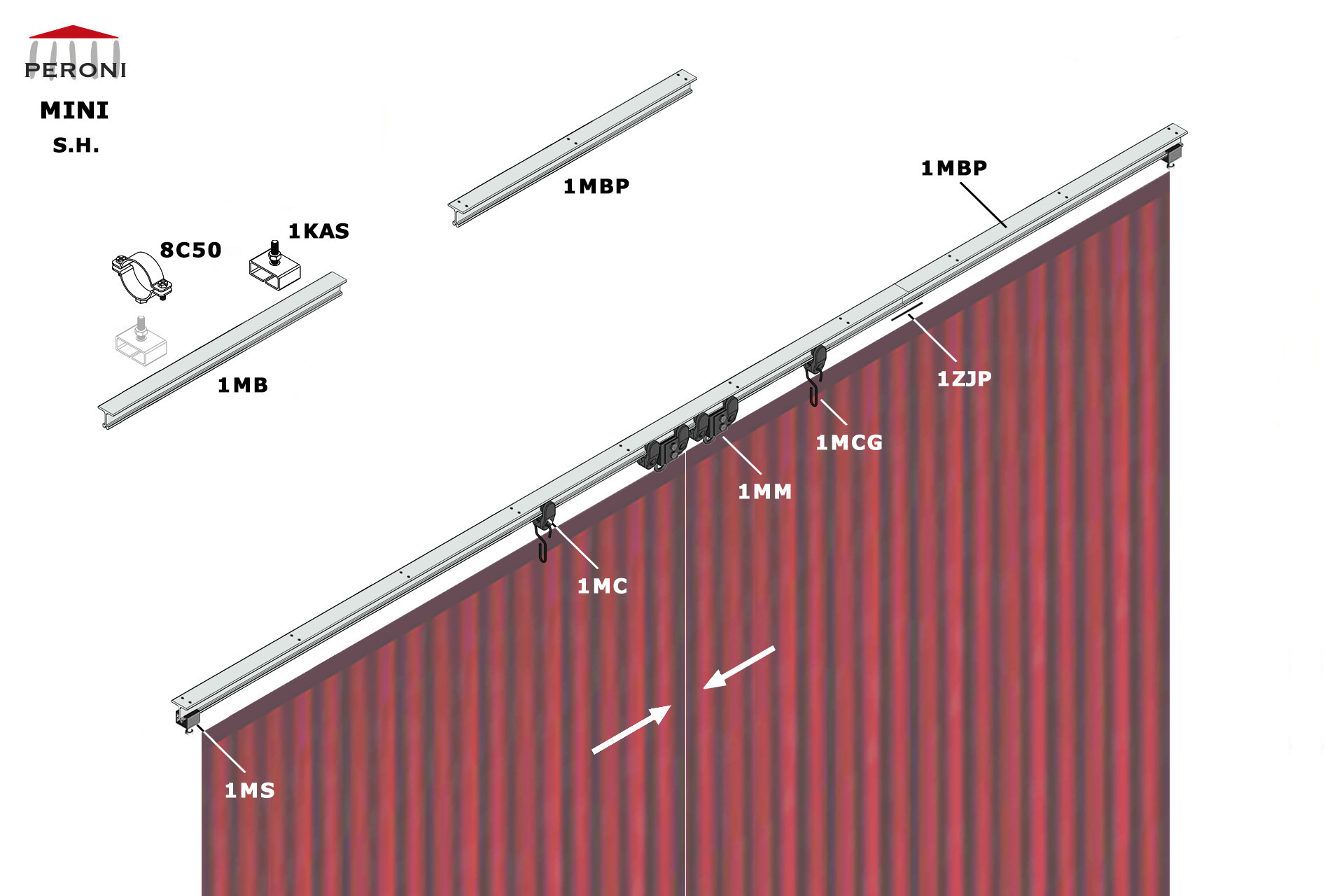

- S. Single rail central opening (without superposition)

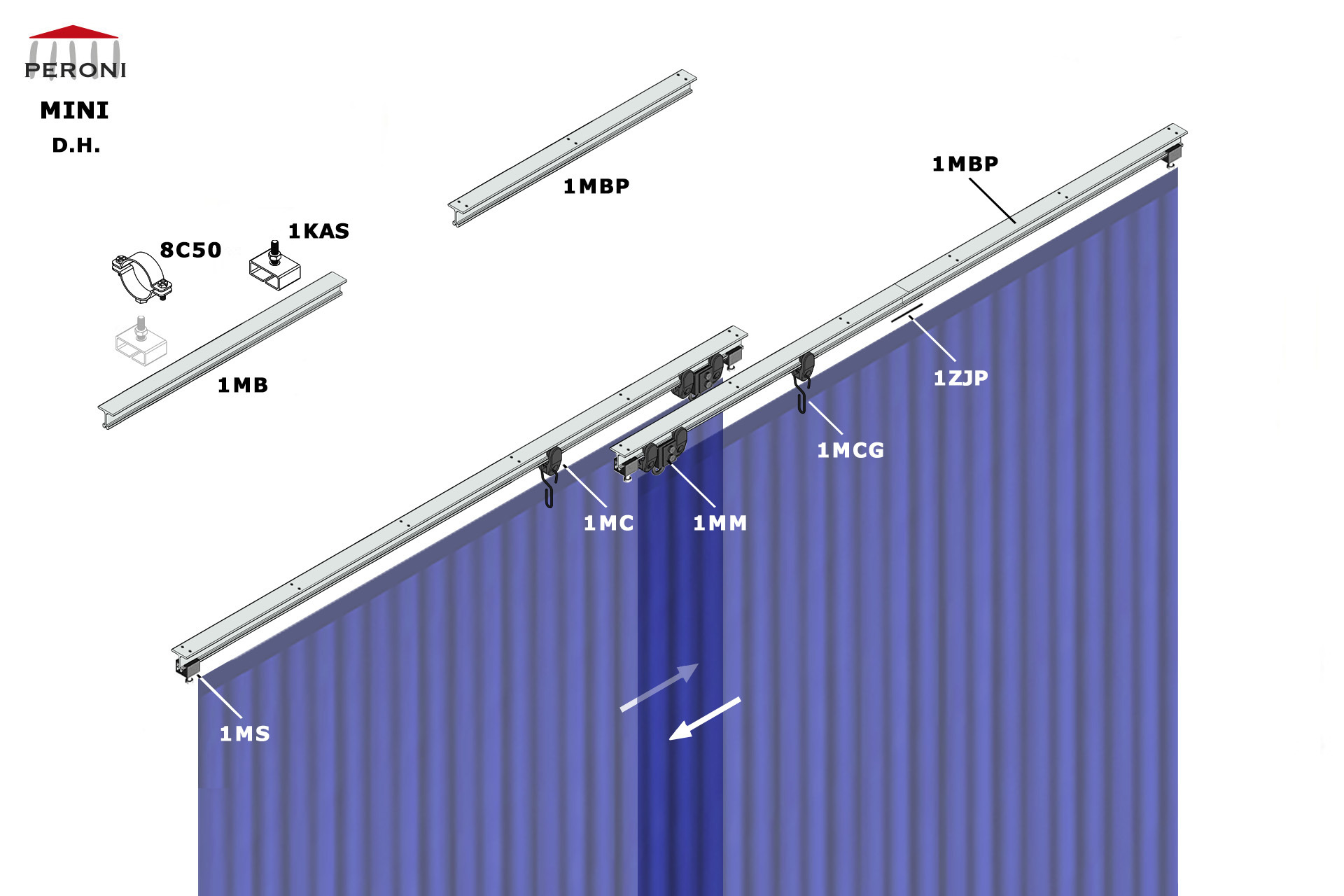

- D. Double rail central opening

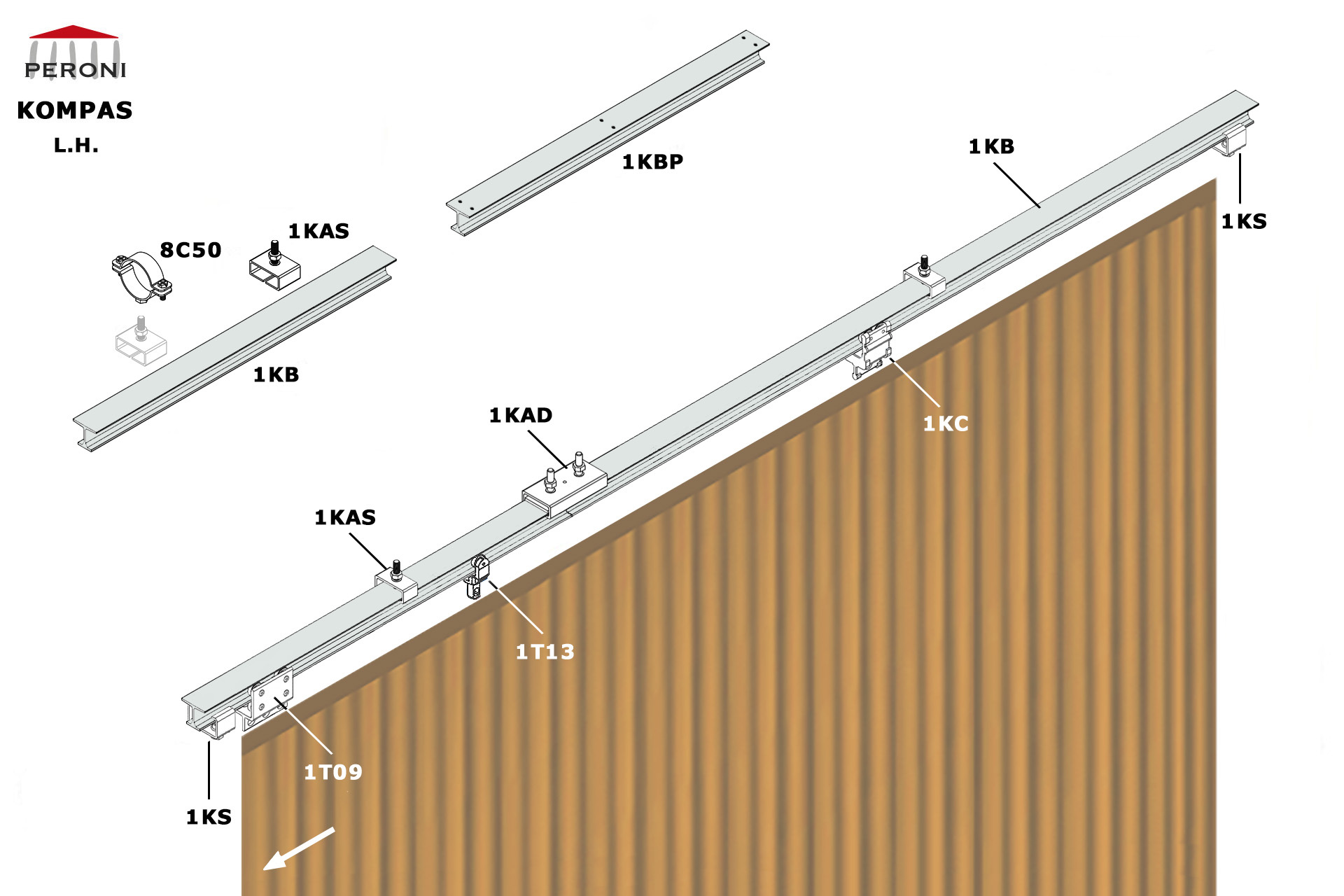

- L. Wipe side opening
Motion control
for S. / D. / L. configurations
- H Hand pulled uncorded walk-along*

* straight and curved rails
