1T - TRX



TRX - Système de patience Pour:- Rideaux à la grecque à ouverture centrale et latérale- cycloramas- Châssis et Éléments de décor légers
Voir tous
Rail et composants 1T01 - Rail droit1T02 - Raccordement1T02T - Raccordement pour tournées1T03 - Butée1T04 - Plaque entretoise1T05 - Plaque en porte-à-faux
Fixations 1T30 - Support suspension1T31 - Support suspension - Corde centr.1T34 - Clamp crochet - Pour support1T35 - Clamp crochet - Pour rail1T36 - Clamp Ø 50 mm - Pour rail1T36A - Clamp Ø 50 mm - Pour support1T38A - Anneau - Pour support1T38B - Anneau - Pour rail
Fixations 1Z10∙250 - Support mural 250 mm1Z10∙400 - Support mural 400 mm1Z20Mrsatrv1T37 - Tige filetée 15 cm - Pour rail
Chariots 1T09 - Chariot entraîneur au jeté droit1T10 - Chariot entraîneur au jeté courbe1T11 - Chariot entraîneur - Corde latérale1T12 - Chariot entraîneur - Corde centr.1T14 - Patte de croisement ( 2 pièces )1T15 - Patte fin de course - Corde latér.1T16 - Patte fin de course - Corde centr.
Chariots 1T13 - Chariot 2 roues1T18 - Chariot heavy duty1T19 - Étau de fixation pour décors
Poulies 1T20 - Poulie de renvoi1T21 - Poulie double1T22 - Guide - Corde centrale1T23 - Aligneur - Corde centrale1T24 - Support - Corde latérale
1Z - Poulies tendeuses manuelles 1Z01 - Poulie tendeuse réglable au sol1Z02 - Poulie tendeuse à lestage1Z03 - Poulie tendeuse à ressort1Z04 - Poulie tendeuse à étrier
TRX est une patience de théâtre, c'est-à-dire un système mécanique modulaire professionnel pour la manipulation de Rideaux à la grecque et d' Éléments scénographiques de poids moyen ou léger.
Sa gamme vaste et complète de composants le rend extrêmement polyvalent, il peut en effet être modulé dans toutes les principales configurations, manuelles ou motorisées, et il s'adapte facilement aux situations avec des besoins particuliers.
La haute qualité de ses composants lui confère une fiabilité maximale.
C'est la solution idéale pour les scènes, plateaux de télévision, événementiel, salles de conférence, et autres.
Applications
Caractéristiques principales
- montage rapide et facile
- robustesse
- fonctionnement silencieux
- grande polyvalence
- vaste gamme de composants
- configurations courbes
- configurations motorisées
- testé et hautement fiable

Rail
- profil en aluminium extrudé
- finition anodisée noire
- 946 g / m de poids
- 600 cm longueur max de barre
- 200 cm travée max
- 50 cm rayon minimum de cintrage
- rainure supérieure pour vis marteau
Le tableau indique les charges maximales applicables au rail seul.
Il est essentiel de considérer la capacité de charge de chaque composant du système.
La limite de charge du système est déterminée par le composant le plus faible.

Chariots
- roues en nylon avec roulements à billes
- avec pare-chocs en caoutchouc anti-bruit
Charge des chariots
- 1T10 / 11 / 12 - Chariots entraîneurs: 30 kg
- 1T13 - Chariot à 2 roues: 10 kg
- 1KC - Chariot à 4 roues: 20 kg

Corde de manœuvre
- couleur noire
- diamètre 8 mm
- 100 % polyester haute ténacité

Options de fixation
- aux tubes
- aux treillis
- au plafond
- au mur avec 1Z10 - Support mural
- aux putres métalliques avec 1Z20 - Bride de poutre
- suspendu avec câbles ou chaînes

Configurations principales
- S. Ouverture centrale rail unique
- D. Ouverture centrale rail double
- L. Ouverture latérale
Contrôle de mouvement
- H. Manuelle sans corde
- C. Manuelle avec corde (1Z - Poulies tendeuses manuelles)
- M. Motorisée ( Moteur R1 et Moteur R2 )
Des solutions personnalisées peuvent être développées pour répondre à des besoins particuliers

Nuancier

Patience configuración S–.H. S–. Ouverture centrale rail unique droitH. Manuelle sans corde ( au jeté )recouvrement central jusqu'à 50 cmComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1T09 - Chariot entraîneur1T13 - Chariot 2 roues1T14 - Patte de croisement
Patience configuration Sᴖ.H. Sᴖ. Ouverture centrale rail unique cintréH. Manuelle sans corde ( au jeté )recouvrement central jusqu'à 50 cmComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1T10 - Chariot entraîneur1T13 - Chariot à 2 roues1T14 - Patte de croisement
Patience configuration S–.C. S–. Ouverture centrale rail unique droitC. Manuelle avec corderecouvrement central jusqu'à 50 cmComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1T11 - Chariot entraîneur - Corde latérale1T13 - Chariot 2 roues1T14 - Patte de croisementContrôle mouvement1T20 - Poulie de renvoi1T21 - Poulie double de tête1T24 - Support - Corde latérale1Z01 - Voir toutes les options3E - Corde Poly Ø 8 mm
Patience configuration S–.M1. S–. Ouverture centrale rail unique droitM1. Motorisée, rideau jusqu'à 300 kgrecouvrement central jusqu'à 50 cmComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1T11 - Chariot entraîneur corde latérale1T13 - Chariot 2 roues1T14 - Patte de croisementContrôle mouvement1T20 - Poulie de renvoi1T21 - Poulie double de tête1T24 - Support - Corde latérale1T15 - Patte fin de course - Corde latér.1T50 - Fin de course - Corde latérale2DR1-RDS2QEM-7G1-152QEW - Tableau électrique W 3E - Corde Poly Ø 8 mm
Patience configuration S–.M2. S–. Ouverture centrale rail unique droitM2. Motorisée, rideau jusqu'à 125 kgrecouvrement central jusqu'à 50 cmComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1KS - Butée1T11 - Chariot entraîneur - Corde latérale1T13 - Chariot 2 roues1T14 - Patte de croisementContrôle mouvement1T20 - Poulie de renvoi1T24 - Support - Corde latérale1T15 - Patte fin de course - Corde latér.1T50 - Fin de course - Corde latérale2DR2-RDS2QEM-7G1-152QEW - Tableau électrique W 3E - Corde Poly Ø 8 mm
Patience configuration Sᴖ.C. Sᴖ. Ouverture centrale rail unique cintréC. Manuelle avec corderecouvrement central jusqu'à 50 cmComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1T12 - Chariot entraîneur - Corde centr.1T13 - Chariot 2 roues1T14 - Patte de croisementContrôle mouvement1T20 - Poulie de renvoi1T21 - Poulie double de tête1T22 - Guide - Corde centrale1T23 - Aligneur - Corde centrale1Z01 - Voir toutes les options3E - Corde Poly Ø 8 mm
Patience configuration Sᴖ.M1. Sᴖ. Ouverture centrale rail unique cintréM1. Motorisée, rideau jusqu'à 200 kgrecouvrement central jusqu'à 50 cmComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1T12 - Chariot entraîneur - Corde centr.1T13 - Chariot 2 roues1T14 - Patte de croisementContrôle mouvement1T20 - Poulie de renvoi1T21 - Poulie double de tête1T22 - Guide - Corde centrale1T23 - Aligneur - Corde centrale1T16 - Patte fin de course - Corde centr.1T52 - Fin de course poulie - Corde centr.2DR1-RDS2QEM-7G1-152QEW - Tableau électrique W 3E - Corde Poly Ø 8 mmFixation1T31 - Support suspension - Corde centr.1T34 - Clamp crochet - Pour support
Patience configuration Sᴖ.M2. Sᴖ. Ouverture centrale rail unique cintréM2. Motorisée, rideau jusqu'à 200 kgrecouvrement central jusqu'à 50 cmComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1KS - Butée1T12 - Chariot entraîneur - Corde centr.1T13 - Chariot 2 roues1T14 - Patte de croisementContrôle mouvement1T20 - Poulie de renvoi1T22 - Guide - Corde centrale1T23 - Aligneur - Corde centrale1T16 - Patte fin de course - Corde centr.1T52 - Fin de course poulie - Corde centr.2DR2-RDS2QEM-7G1-152QEW - Tableau électrique W 3E - Corde Poly Ø 8 mm
Patience configuración X–.H. X–. Ouv. centrale rail unique dédoublé droitH. Manuelle sans corde ( au jeté )recouvrement central jusqu'à 100 cmComposants1T01 - Rail droit1T01C-S - Rail cintré pour dédoublement1T02 - Raccordement1T03 - Butée1T04 - Plaque entretoise1T10 - Chariot entraîneur1T13 - Chariot 2 roues
Patience configuración X–.C. X–. Ouv. centrale rail unique dédoublé droitC. Manuelle avec corderecouvrement central jusqu'à 100 cmComposants1T01 - Rail droit1T01C-S - Rail cintré pour dédoublement1T02 - Raccordement1T03 - Butée1T04 - Plaque entretoise1T11 - Chariot entraîneur - Corde latérale1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie de renvoi1T21 - Poulie double de tête1T24 - Support - Corde latérale1Z01 - Voir toutes les options3E - Corde Poly Ø 8 mm
Patience configuración X–.M1. X–. Ouv. centrale rail unique dédoublé droitM1. Motorisée, rideau jusqu'à 300 kgrecouvrement central jusqu'à 100 cmComposants1T01 - Rail droit1T01C-S - Rail cintré pour dédoublement1T02 - Raccordement1T03 - Butée1T04 - Plaque entretoise1T11 - Chariot entraîneur - Corde latérale1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie de renvoi1T21 - Poulie double de tête1T24 - Support - Corde latérale1T15 - Patte fin de course - Corde latér.1T50 - Fin de course - Corde latéral2DR1-RDS2QEM-7G1-152QEW - Tableau électrique W 3E - Corde Poly Ø 8 mm
Patience configuración X–.M2. X–. Ouv. centrale rail unique dédoublé droitM2. Motorisée, rideau jusqu'à 125 kgrecouvrement central jusqu'à 100 cmComposants1T01 - Rail droit1T01C-S - Rail cintré pour dédoublement1T02 - Raccordement1T03 - Butée1KS - Butée1T04 - Plaque entretoise1T11 - Chariot entraîneur - Corde latérale1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie de renvoi1T24 - Support - Corde latérale1T15 - Patte fin de course - Corde latér.1T50 - Fin de course - Corde latéral2DR2-RDS2QEM-7G1-152QEW - Tableau électrique W 3E - Corde Poly Ø 8 mm

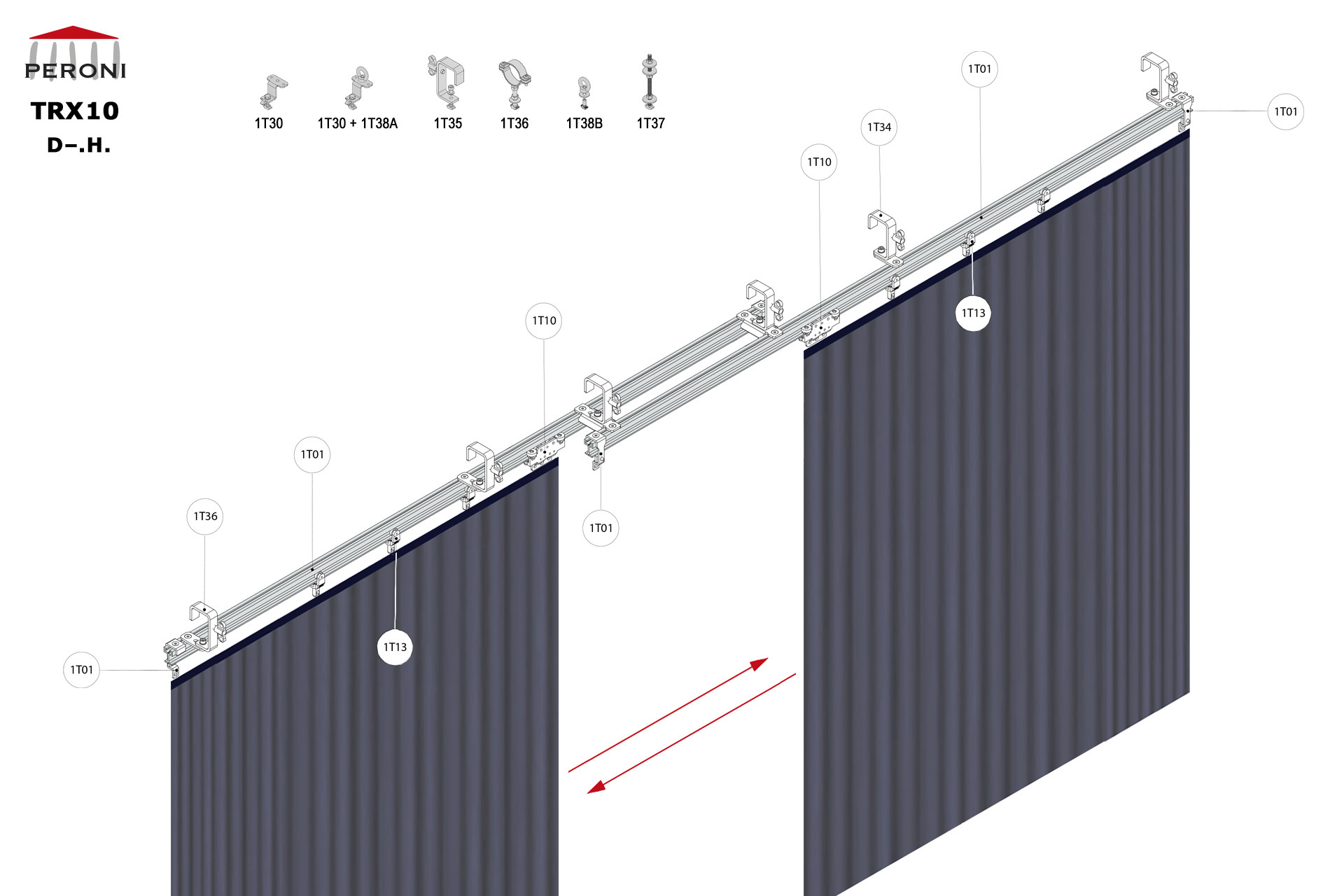

Patience configuration D–.H. D–. Ouverture centrale rail double droitH. Manuelle sans corde ( au jeté )recouvrement central supérieur à 50 cmComposants 1T01 - Rail droit1T02 - Raccordement1T03 - Butée1T04 - Plaque entretoise1T09 - Chariot entraîneur1T13 - Chariot 2 roues

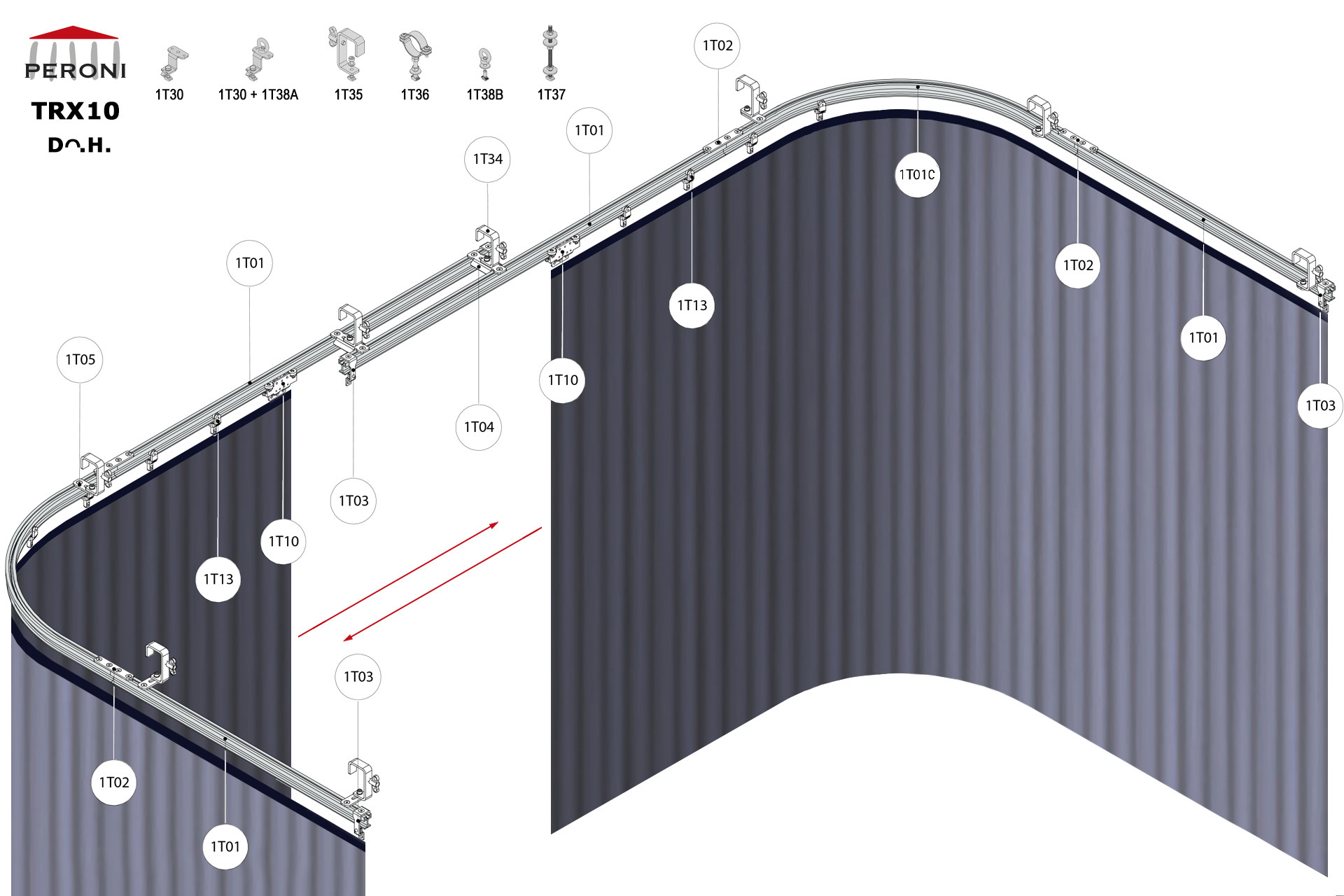

Patience configuration Dᴖ.H. Dᴖ. Ouverture centrale rail double cintréH. Manuelle sans corde ( au jeté )recouvrement central supérieur à 50 cmComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1T04 - Plaque entretoise1T10 - Chariot entraîneur1T13 - Chariot 2 roues
Patience configuration D–.C. D–. Ouverture centrale rail double droitC. Manuelle avec corderecouvrement central supérieur à 50 cmComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1T04 - Plaque entretoise1T12 - Chariot entraîneur - Corde centr.1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie de renvoi1T21 - Poulie double de tête1T22 - Guide - Corde centrale1T23 - Aligneur - Corde centrale1Z01 - Voir toutes les options3E - Corde Poly Ø 8 mm
Patience configuration D–.M1. D–. Ouverture centrale rail double droitM1. Motorisée, rideau jusqu'à 300 kgrecouvrement central supérieur à 50 cmComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1T04 - Plaque entretoise1T12 - Chariot entraîneur - Corde centr.1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie de renvoi1T21 - Poulie double de tête1T22 - Guide - Corde centrale1T23 - Aligneur - Corde centrale1T16 - Patte fin de course - Corde centr.1T52 - Fin de course poulie - Corde centr.1T53 - Fin de course - Corde centrale2DR1-RDS2QEM-7G1-152QEW - Tableau électrique W 3E - Corde Poly Ø 8 mm
Patience configuration D–.M2. D–. Ouverture centrale rail double droitM2. Motorisée, rideau jusqu'à 125 kgrecouvrement central supérieur à 50 cmComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1KS - Butée1T04 - Plaque entretoise1T12 - Chariot entraîneur - Corde centr.1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie de renvoi1T22 - Guide - Corde centrale1T23 - Aligneur - Corde centrale1T16 - Patte fin de course - Corde centr.1T52 - Fin de course poulie - Corde centr.1T53 - Fin de course - Corde centrale2DR2-RDS2QEM-7G1-152QEW - Tableau électrique W 3E - Corde Poly Ø 8 mm
Patience configuration Dᴖ.C. Dᴖ. Ouverture centrale rail double cintréC. Manuelle avec corderecouvrement central supérieur à 50 cmComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1T04 - Plaque entretoise1T12 - Chariot entraîneur - Corde centr.1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie de renvoi1T21 - Poulie double de tête1T22 - Guide - Corde centrale1T23 - Aligneur - Corde centrale1Z01 - Voir toutes les options3E - Corde Poly Ø 8 mm
Patience configuration Dᴖ.M1. Dᴖ. Ouverture centrale rail double droitM1. Motorisée, rideau jusqu'à 200 kgrecouvrement central supérieur à 50 cmComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1T04 - Plaque entretoise1T12 - Chariot entraîneur - Corde centr.1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie de renvoi1T21 - Poulie double de tête1T22 - Guide - Corde centrale1T23 - Aligneur - Corde centrale1T16 - Patte fin de course - Corde centr.1T52 - Fin de course poulie - Corde centr.1T53 - Fin de course - Corde centrale2DR1-RDS2QEM-7G1-152QEW - Tableau électrique W 3E - Corde Poly Ø 8 mm
Patience configuration Dᴖ.M2. Dᴖ. Ouverture centrale rail double droitM2. Motorisée, rideau jusqu'à 100 kgrecouvrement central supérieur à 50 cmComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1KS - Butée1T04 - Plaque entretoise1T12 - Chariot entraîneur - Corde centr.1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie de renvoi1T22 - Guide - Corde centrale1T23 - Aligneur - Corde centrale1T16 - Patte fin de course - Corde centr.1T52 - Fin de course poulie - Corde centr.1T53 - Fin de course - Corde centrale2DR2-RDS2QEM-7G1-152QEW - Tableau électrique W 3E - Corde Poly Ø 8 mm
Patience configuration L–.H. L–. Ouverture latérale rail droitH. Manuelle sans corde ( au jeté )Composants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1T09 - Chariot entraîneur1T13 - Chariot 2 roues
Patience configuration Lᴖ.H. Lᴖ. Ouverture latérale rail cintréH. Manuelle sans corde ( au jeté )Composants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1T10 - Chariot entraîneur1T13 - Chariot 2 roues
Patience configuration L–.C. L–. Ouverture latérale rail droitC. Manuelle avec cordeComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1T11 - Chariot entraîneur corde latérale1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie de renvoi1T21 - Poulie double de tête1T24 - Support - Corde latérale1Z01 - Voir toutes les options3E - Corde Poly Ø 8 mm
Patience configuration L–.M1. L–. Ouverture latérale rail droitM1. MotoriséeComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1T11 - Chariot entraîneur - Corde latérale1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie de renvoi1T21 - Poulie double de tête1T24 - Support - Corde latérale1T15 - Patte fin de course - Corde latér.1T50 - Fin de course - Corde latérale2DR1-RDS2QEM-7G1-152QEW - Tableau électrique W 3E - Corde Poly Ø 8 mm
Patience configuration L–.M2. L–. Ouverture latérale rail droitM2. Motorisée, rideau jusqu'à 125 kgComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1KS - Butée1T11 - Chariot entraîneur - Corde latérale1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie de renvoi1T24 - Support - Corde latérale1T15 - Patte fin de course - Corde latér.1T50 - Fin de course - Corde latérale2DR2-RDS2QEM-7G1-152QEW - Tableau électrique W 3E - Corde Poly Ø 8 mm

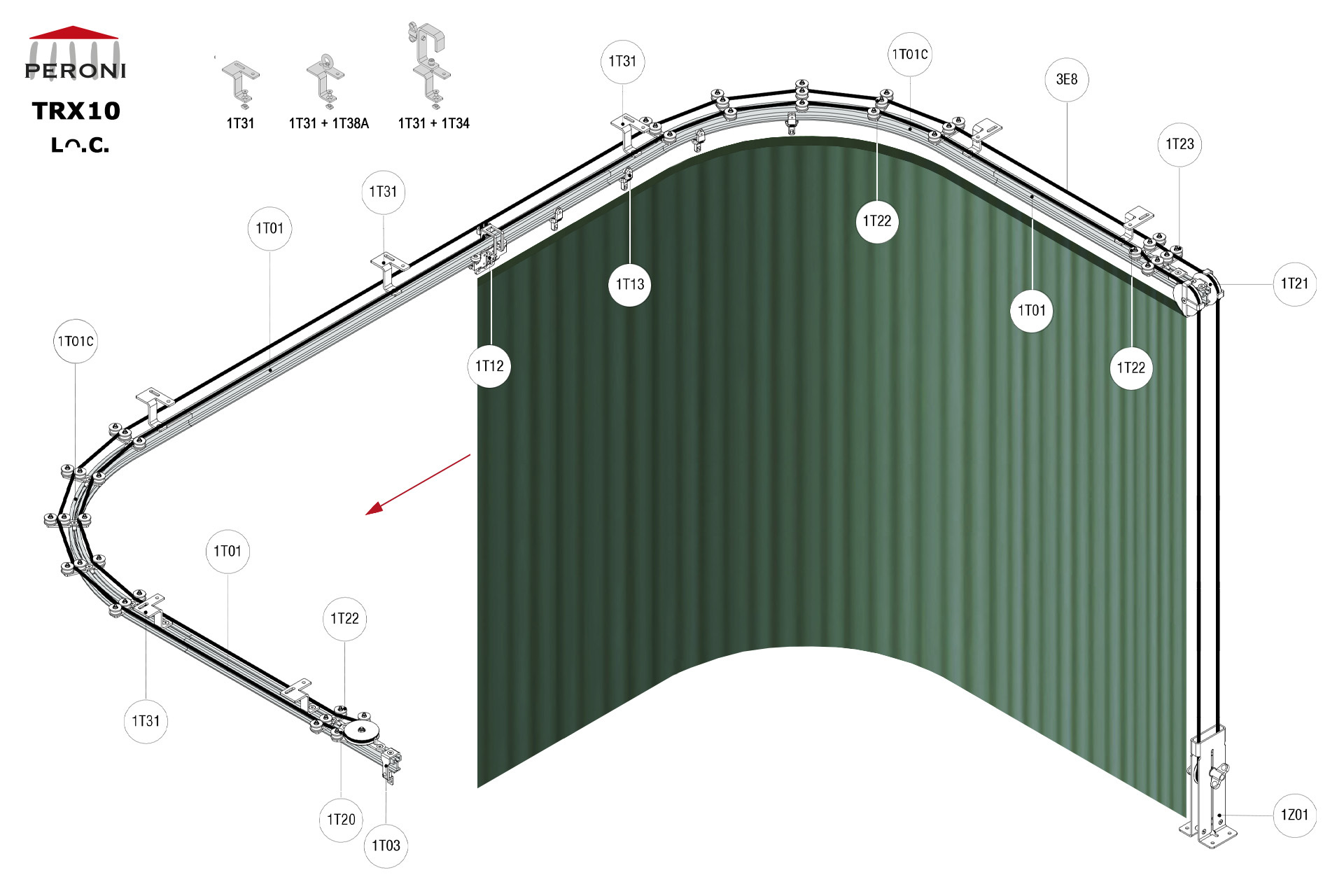

Patience configurations Lᴖ.C. Lᴖ. Ouverture latérale rail cintréC. Manuelle avec cordeComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1T12 - Chariot entraîneur - Corde centr.1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie de renvoi1T21 - Poulie double de tête1T22 - Guide - Corde centrale1T23 - Aligneur - Corde centrale1Z01 - Voir toutes les options3E - Corde Poly Ø 8 mm
Patience configuration Lᴖ.M1. Lᴖ. Ouverture latérale rail cintréM1. Motorisée, rideau jusqu'à 200 kgComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1T12 - Chariot entraîneur - Corde centr.1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie de renvoi1T21 - Poulie double de tête1T22 - Guide - Corde centrale1T23 - Aligneur - Corde centrale1T16 - Patte fin de course - Corde centr.1T52 - Fin de course poulie - Corde centr.2DR1-RDS2QEM-7G1-152QEW - Tableau électrique W 3E - Corde Poly Ø 8 mm
Patience configuration Lᴖ.M2. Lᴖ. Ouverture latérale rail cintréM2. Motorisée, rideau jusqu'à 100 kgComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1KS - Butée1T12 - Chariot entraîneur - Corde centr.1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie de renvoi1T22 - Guide - Corde centrale1T23 - Aligneur - Corde centrale1T16 - Patte fin de course - Corde centr.1T52 - Fin de course poulie - Corde centr.2DR2-RDS2QEM-7G1-152QEW - Tableau électrique W 3E - Corde Poly Ø 8 mm

Vidéo & Documentation

Essai patience motorisée TRX

Test rideau à la grecque motorisé

Test patience TRX, ouverture manuelle avec courbes

Test d'usine rideau à la grecque motorisé

Teatrino di corte - Villa Royale de Monza

57270_4-01_main_components.pdf

57270_3-02_typical_suspending_arrgmts.pdf

57270_4-03_cording_diagrams_.pdf
