1T - TRX10



Système de patience TRX10 1T01 - Rail TRX10 profil en aluminium anodisé noir matbarres de 600 cm
Voir tous
Hauteur éléments de fixation 1Z10 - Support mural1T30 - Support accroche1T31 - Support accroche corde sup.1T34 - Hook clamp + boulon1T05 - Rallonge pour 1T341T35 - Hook clamp + channel nut1T36 - Clamp Ø 50 mm + channel nut
Cibeles, ''Colgando del Centro'' Exemple d'aménagement à espace pour événements de la zone de passage central d'un bâtiment historique monumental à Madrid.Le projet a utilisé un système de patience TRX10 avec opération de traînage manuel sans corde ...
... et un Rideau à la grecque avec ouverture latérale.Le rideau / tenture a été fabriqué en modules avec ampleur verticale et double face.Il remplit également les fonctions de Rideau acoustique et Rideau barrière insonorisante.
Teatro Lirico ''Giorgio Gaber'' de Milan Rideau à la grecque en velours FTA - Tancredi 500 rouge avec ampleur verticale 100%.Il mesure 11 x h 6,2 m et il est équipé d'un Système de patience TRX10 avec 2DR2 - Moteur R2 à vitesse variable et contrôle DMX512.
Teatro Biondo, ''Une fable personnelle'' Patience TRX10 avec développement en demi-ellipse.L'ouverture est centrale avec double rail avec recouvrement de 100 cm, mouvement avec corde et poulie au sol.Le Rideau à la grecque a été confectionné en EVT - Light Sceno Poly et ampleur verticale 100%.
Colegio Northlands de Buenos Aires Rideau à la grecque en velours FTA - Tancredi 500 noir.Il est équipé avec un Système de patience TRX10 avec motorisation 2DR2 à vitesse variable et contrôle DMX512.
Teatro Paulo Autran, ''Garrincha'' Rideau à la grecque en tulle BSU - Super Gobelin 03. gris peint avec Système de patience TRX10.La configuration est S.C. Ouverture centrale rail unique manuelle avec corde.
Application
TRX10 is a professional modular system for the horizontal handling of:
- medium-weight Wipe and Rideaux à la grecque
- cycloramas
- light-weight scenery elements
The perfect solution for stages, studios, trade fairs, conference hall, etc.
Caractéristiques principales
- montage rapide et facile
- robustesse
- fonctionnement silencieux
- great versatility
- extensive range of components
- curved configurations
- motorized configurations
- tested and highly reliable

Rail
- profil en aluminium extrudé
- finition anodisée noire
- 946 g / m de poids
- 600 cm longueur max de barre
- 200 cm travée max
- 50 cm rayon minimum de cintrage

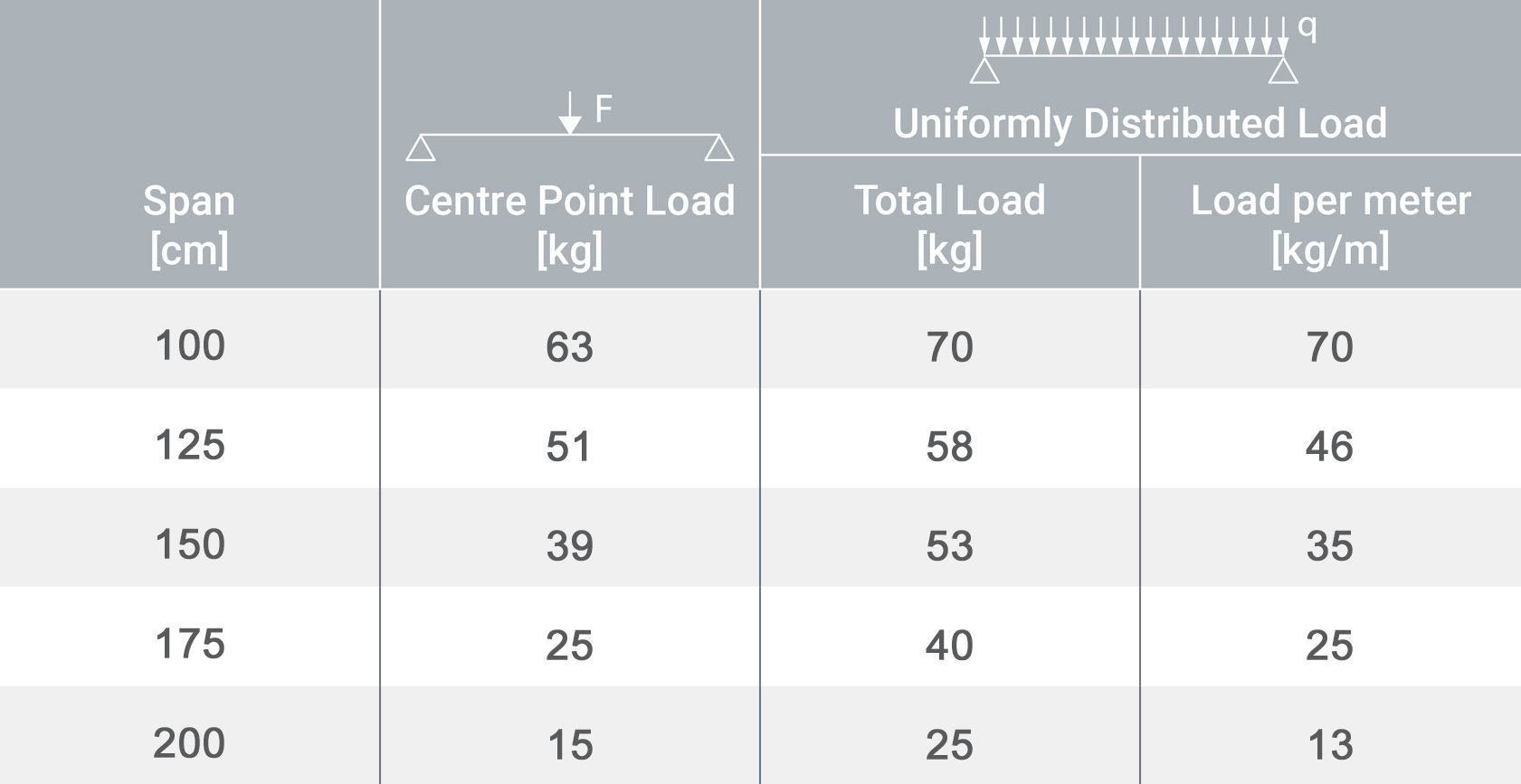

Charge du rail

Chariots
- roues en nylon avec roulements à billes
- avec pare-chocs en caoutchouc anti-bruit
Charge des chariots
- 1T10 / 11 / 12 - Chariots entraîneurs: 30 kg
- 1T13 - Chariot à 2 roues: 10 kg
- 1KC - Chariot à 4 roues: 20 kg

Options de fixation
- au plafond
- au mur
- aux structures de la scène (tube Ø 5 cm)
- ropes / wires suspension
- girder fixing

Configurations principales
- S. Ouverture centrale rail unique
- D. Ouverture centrale rail double
- L. Ouverture latérale
Contrôle de mouvement
pour configurations
S. / D. / L.
- H. Manuelle sans corde*
- C. Manuelle avec corde*
- M. Motorisée* ( moteurs 2DR1 et 2DR2 )

* both straight and curved tracks are possible
Customized solutions can be developed to suit particular needs

Nuancier

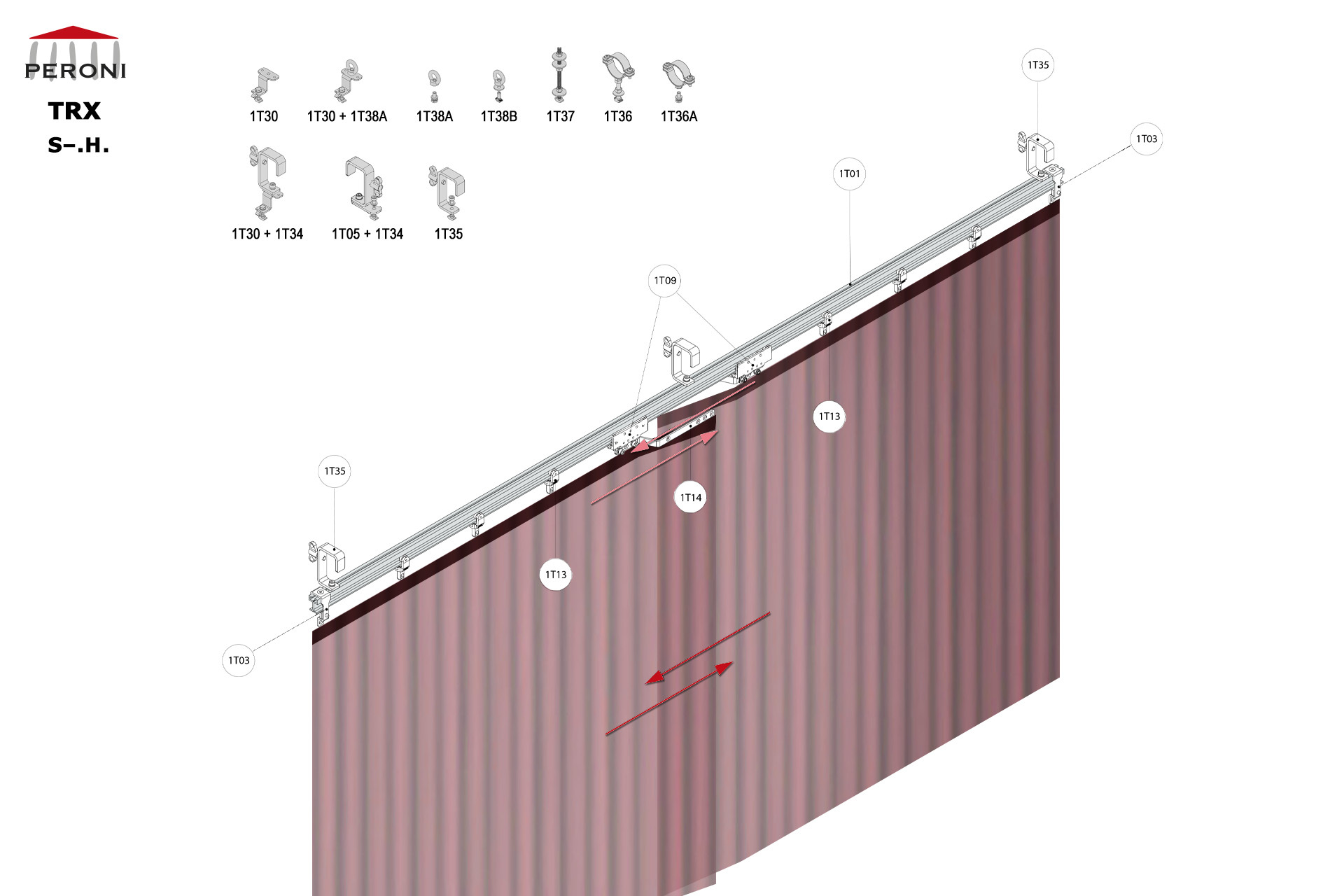

Patience configuración S–.H. S–. Ouverture centrale rail unique droitH. Manuelle sans corderecouvrement central jusqu'à 50 cmComponentes1T01 - Rail droit1T02 - Raccordement1T03 - Butée1T10 - Chariot entraîneur1T13 - Chariot 2 roues1T14 - Patte de croisementFijación1T30 - Support accroche1T35 - Hook clamp + channel nut1T36 - Clamp Ø 50 mm + channel nut

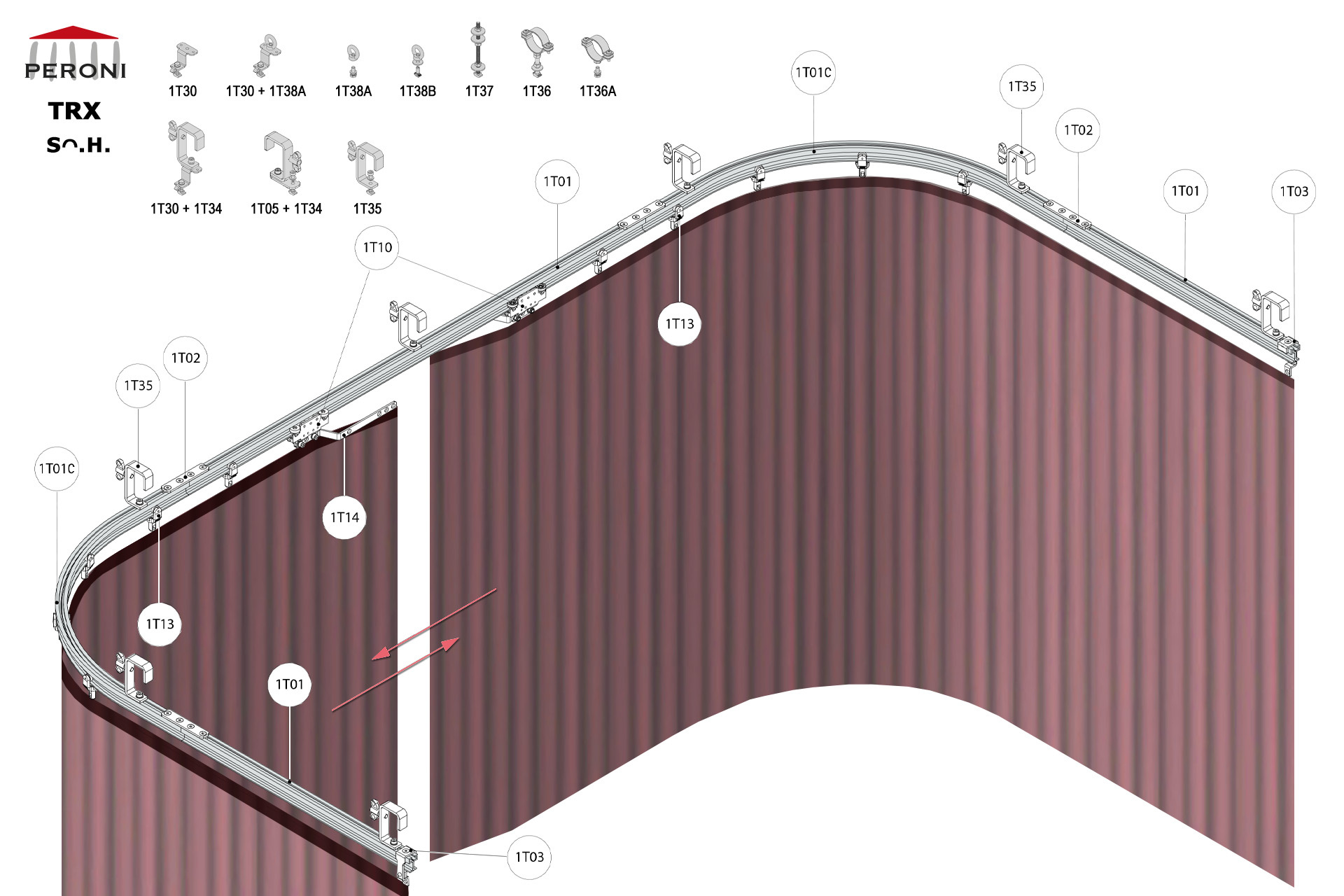

Patience configuration Sᴖ.H. Sᴖ. Ouverture centrale rail unique cintréH. Manuelle sans corderecouvrement central jusqu'à 50 cmComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1T10 - Chariot entraîneur1T13 - Chariot 2 roues1T14 - Patte de croisementFixation1T30 - Support accroche1T35 - Hook clamp + channel nut1T36 - Clamp Ø 50 mm + channel nut

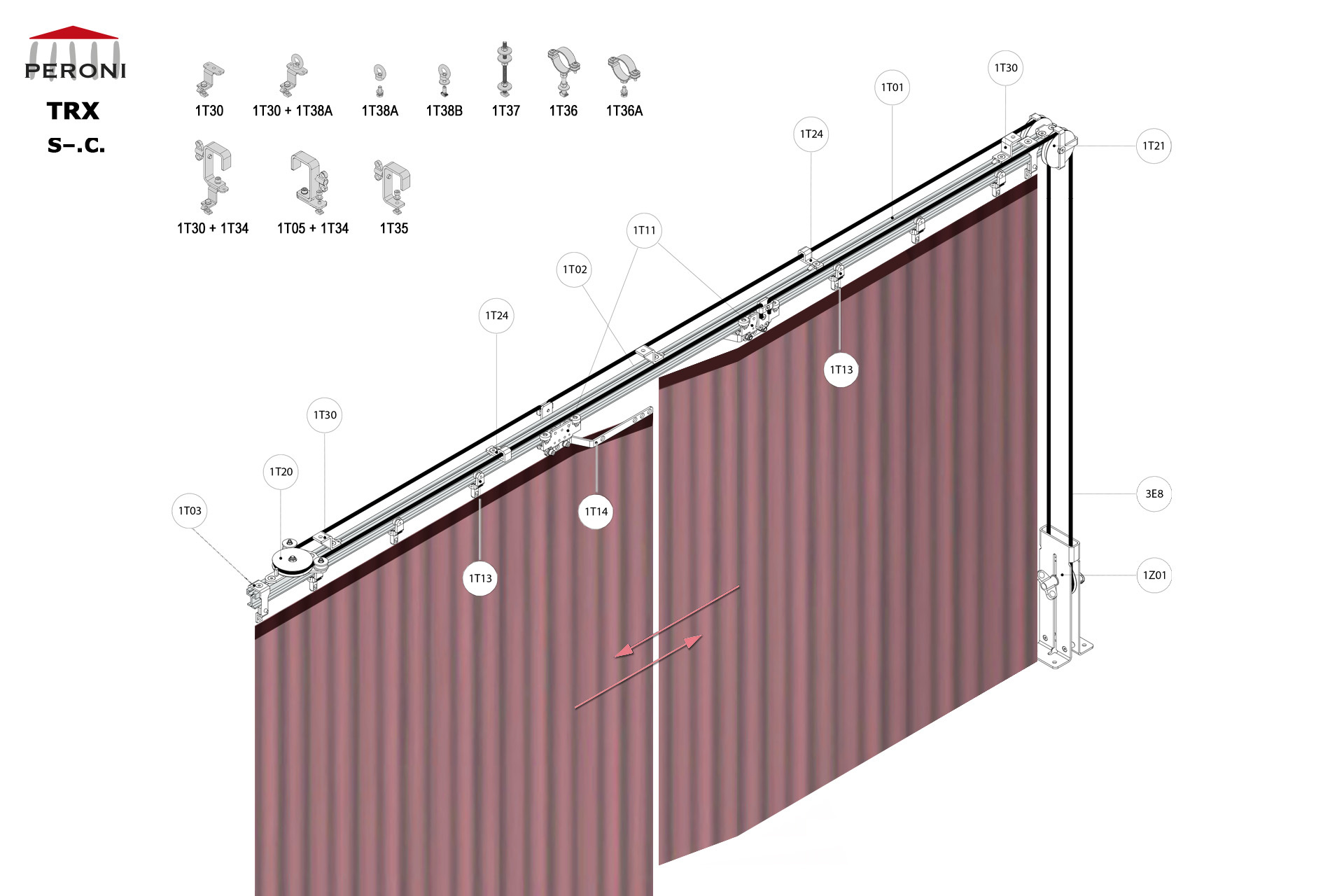

Patience configuration S–.C. S–. Ouverture centrale rail unique droitC. Manuelle avec corderecouvrement central jusqu'à 50 cmComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1T11 - Chariot entraîneur corde latérale1T13 - Chariot 2 roues1T14 - Patte de croisementContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T24 - Support de corde latérale1Z01 - Tendeur ressort3E - Corde Poly Ø 8 mmFixation1T30 - Support accroche1T34 - Hook clamp + boulon1T36 - Clamp Ø 50 mm + channel nut

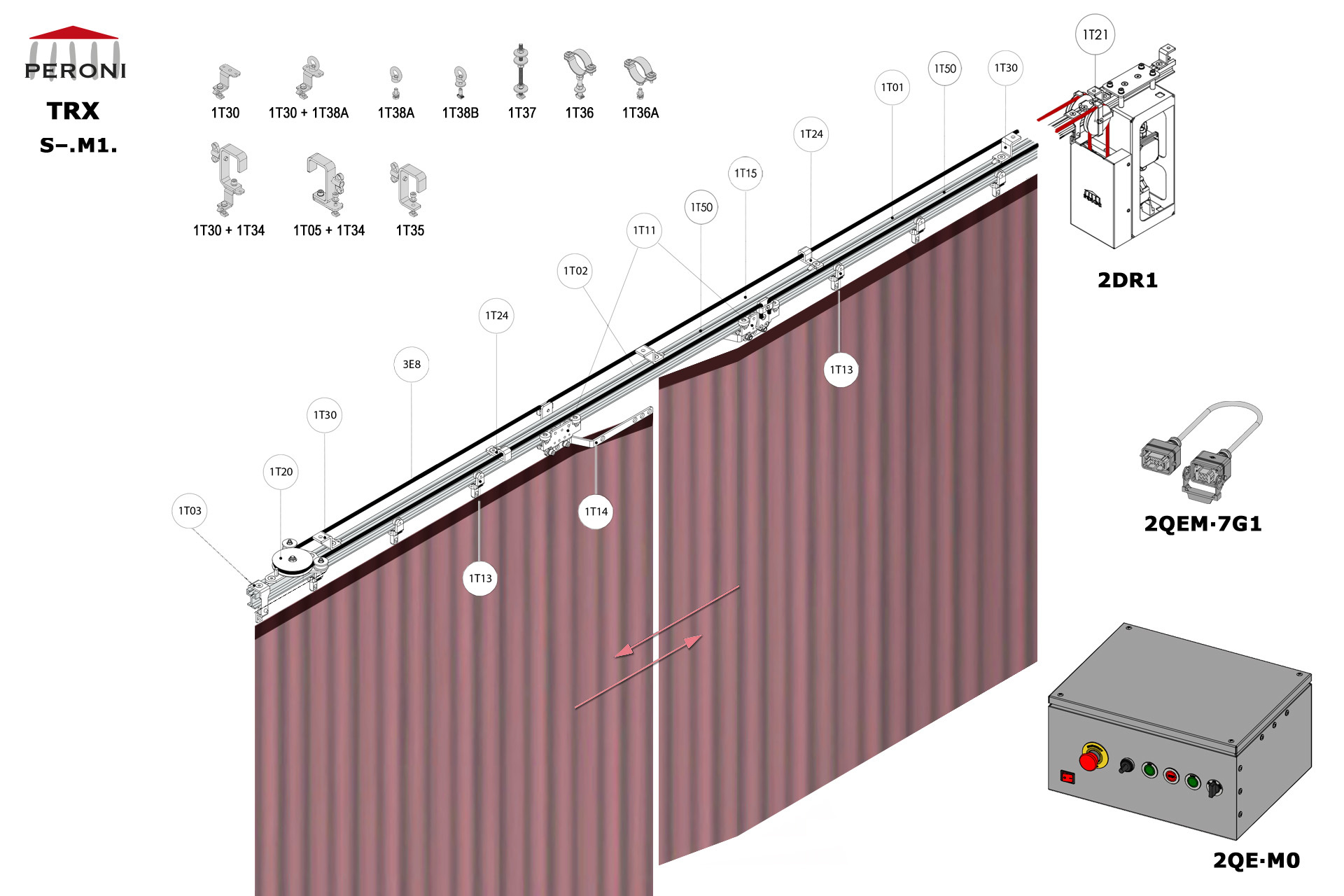

Patience configuration S–.M1. S–. Ouverture centrale rail unique droitM1. Motorisée, rideau jusqu'à 300 kgrecouvrement central jusqu'à 50 cmComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1T11 - Chariot entraîneur corde latérale1T13 - Chariot 2 roues1T14 - Patte de croisementContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T24 - Support de corde latérale1T15 - Patte fin de course pour 1T11 + 1T501T50 - Fin de course pour 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙MV0 - Tableau électrique MV0 3E - Corde Poly Ø 8 mmFixation1T30 - Support accroche1T34 - Hook clamp + boulon1T36 - Clamp Ø 50 mm + channel nut

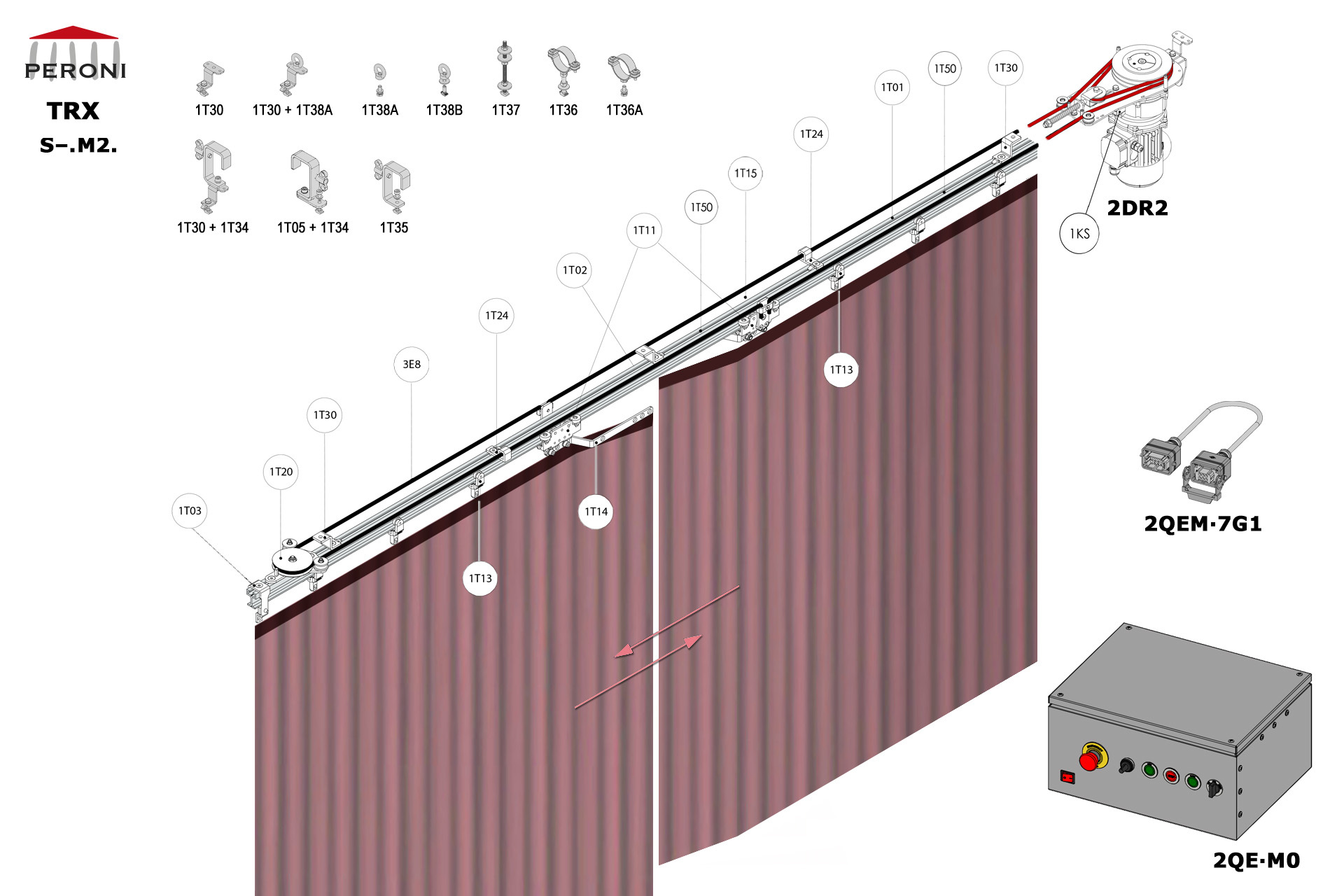

Patience configuration S–.M2. S–. Ouverture centrale rail unique droitM2. Motorisée, rideau jusqu'à 125 kgrecouvrement central jusqu'à 50 cmComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1KS - Butée1T11 - Chariot entraîneur corde latérale1T13 - Chariot 2 roues1T14 - Patte de croisementContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T24 - Support de corde latérale1T15 - Patte fin de course pour 1T11 + 1T501T50 - Fin de course pour 1T11 + 1T152DR2-RDS2QEM-7G1-152QE∙MV0 - Tableau électrique MV0 3E - Corde Poly Ø 8 mmFixation1T30 - Support accroche1T34 - Hook clamp + boulon1T36 - Clamp Ø 50 mm + channel nut

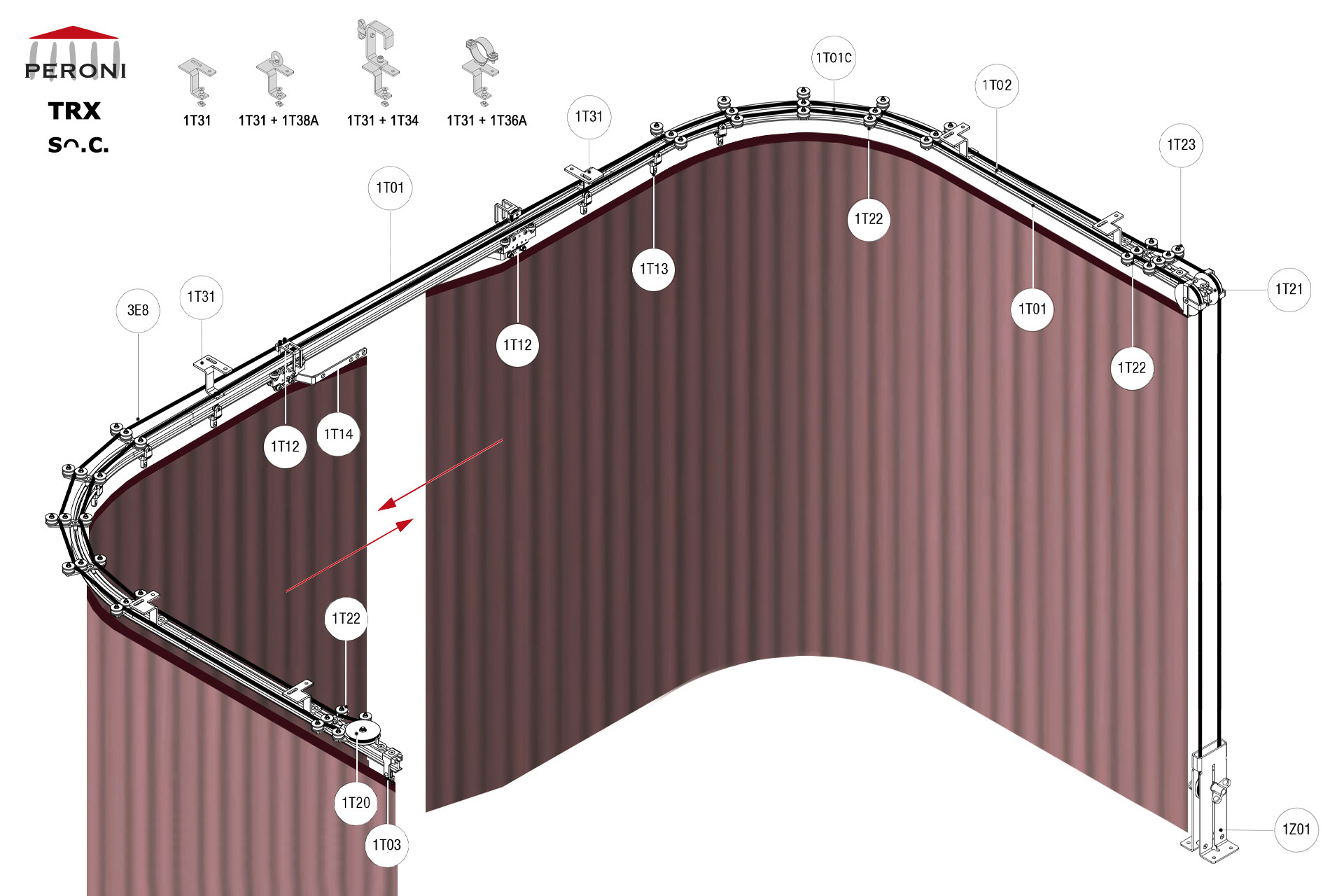

Patience configuration Sᴖ.C. Sᴖ. Ouverture centrale rail unique cintréC. Manuelle avec corderecouvrement central jusqu'à 50 cmComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1T12 - Chariot entraîneur corde sup.1T13 - Chariot 2 roues1T14 - Patte de croisementContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T22 - Guide corde supérieure1T23 - Aligneur corde poulie double1Z01 - Tendeur ressort3E - Corde Poly Ø 8 mmFixation1T31 - Support accroche corde sup.1T34 - Hook clamp + boulon
Patience configuration Sᴖ.M1. Sᴖ. Ouverture centrale rail unique cintréM1. Motorisée, rideau jusqu'à 200 kgrecouvrement central jusqu'à 50 cmComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1T12 - Chariot entraîneur corde sup.1T13 - Chariot 2 roues1T14 - Patte de croisementContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T22 - Guide corde supérieure1T23 - Aligneur corde poulie double1T16 - Patte fin de course pour 1T12+1T52+1T531T52 + 1T53 - Fin de course pour 1T12+1T162DR1-RDS2QEM-7G1-152QE∙MV0 - Tableau électrique MV0 3E - Corde Poly Ø 8 mmFixation1T31 - Support accroche corde sup.1T34 - Hook clamp + boulon
Patience configuration Sᴖ.M2. Sᴖ. Ouverture centrale rail unique cintréM2. Motorisée, rideau jusqu'à 200 kgrecouvrement central jusqu'à 50 cmComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1KS - Butée1T12 - Chariot entraîneur corde sup.1T13 - Chariot 2 roues1T14 - Patte de croisementContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T22 - Guide corde supérieure1T23 - Aligneur corde poulie double1T16 - Patte fin de course 1T12+1T52+1T531T52 + 1T53 - Fin de course 1T12+1T162DR2-RDS2QEM-7G1-152QE∙MV0 - Tableau électrique MV0 3E - Corde Poly Ø 8 mmFixation1T31 - Support accroche corde sup.1T34 - Hook clamp + boulon

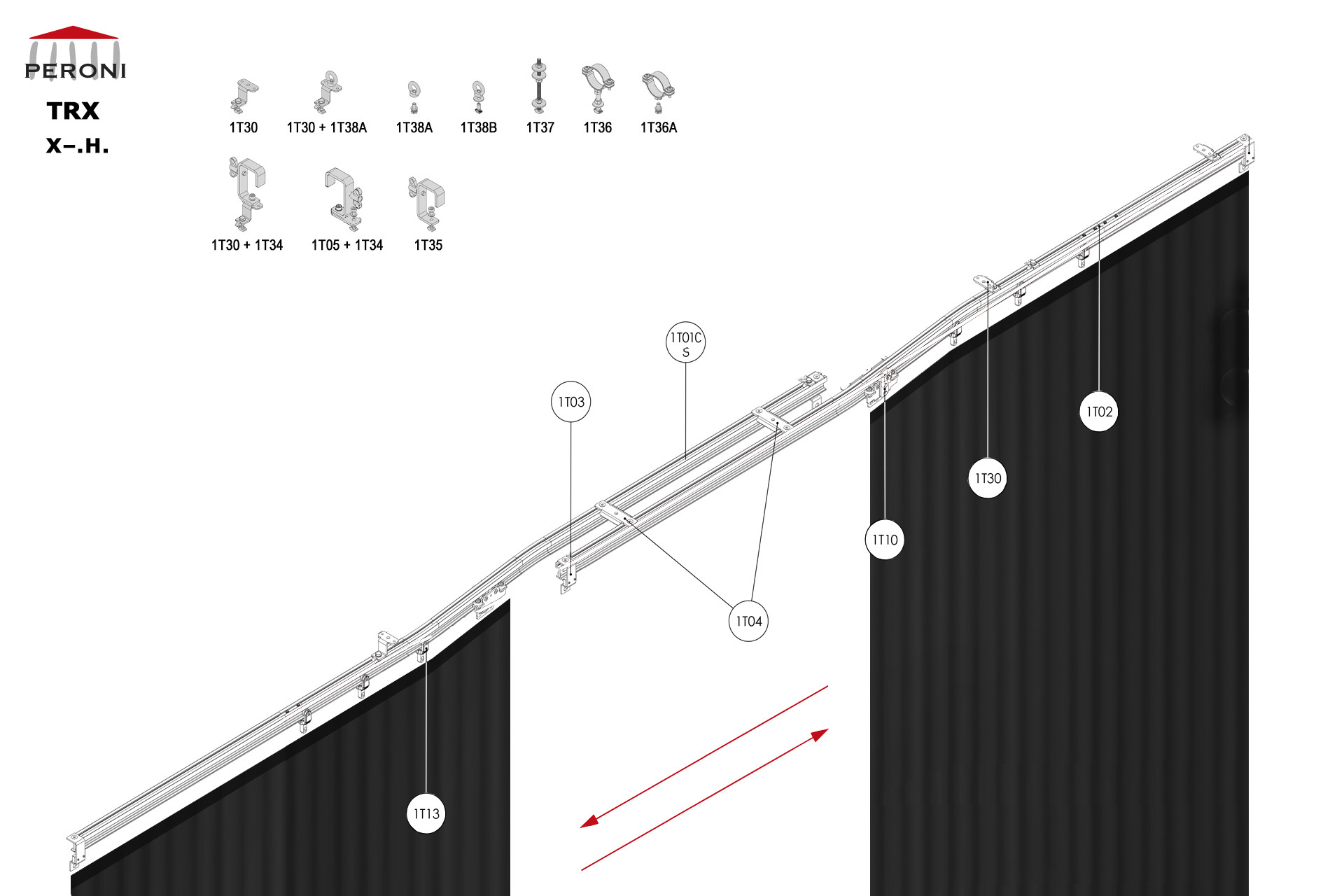

Patience configuración X–.H. X–. Ouv. centrale rail unique dédoublé droitH. Manuelle sans corderecouvrement central jusqu'à 100 cmComponentes1T01 - Rail droit1T01C-S - Rail cintré pour dédoublement1T02 - Raccordement1T03 - Butée1T04 - Plaque entretoise1T10 - Chariot entraîneur1T13 - Chariot 2 rouesFijación1T30 - Support accroche1T35 - Hook clamp + channel nut1T36 - Clamp Ø 50 mm + channel nut

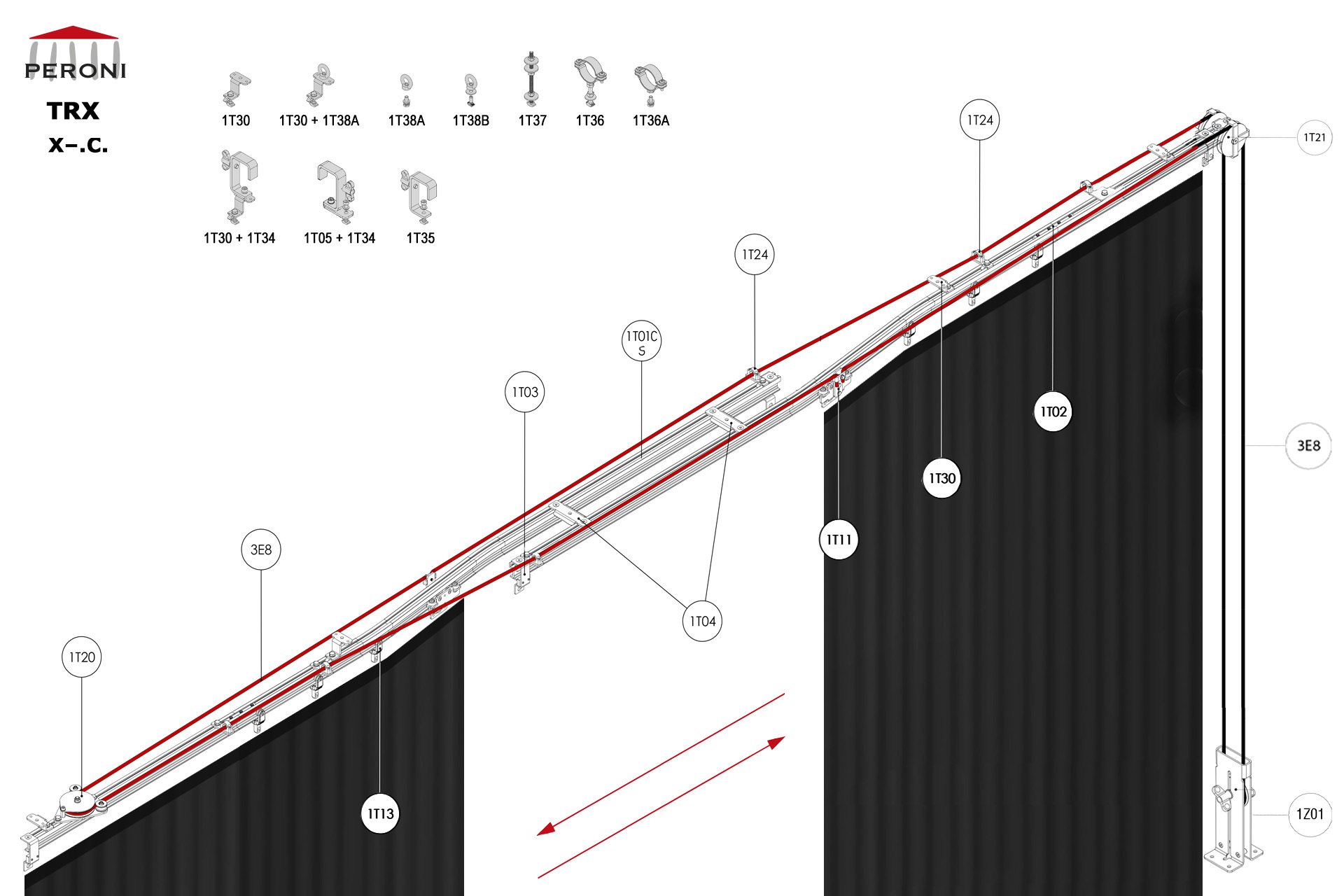

Patience configuración X–.C. X–. Ouv. centrale rail unique dédoublé droitC. Manuelle avec corderecouvrement central jusqu'à 100 cmComponentes1T01 - Rail droit1T01C-S - Rail cintré pour dédoublement1T02 - Raccordement1T03 - Butée1T04 - Plaque entretoise1T11 - Chariot entraîneur corde latérale1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T24 - Support de corde latérale1Z01 - Tendeur ressort3E - Corde Poly Ø 8 mmFijación1T30 - Support accroche1T35 - Hook clamp + channel nut1T36 - Clamp Ø 50 mm + channel nut

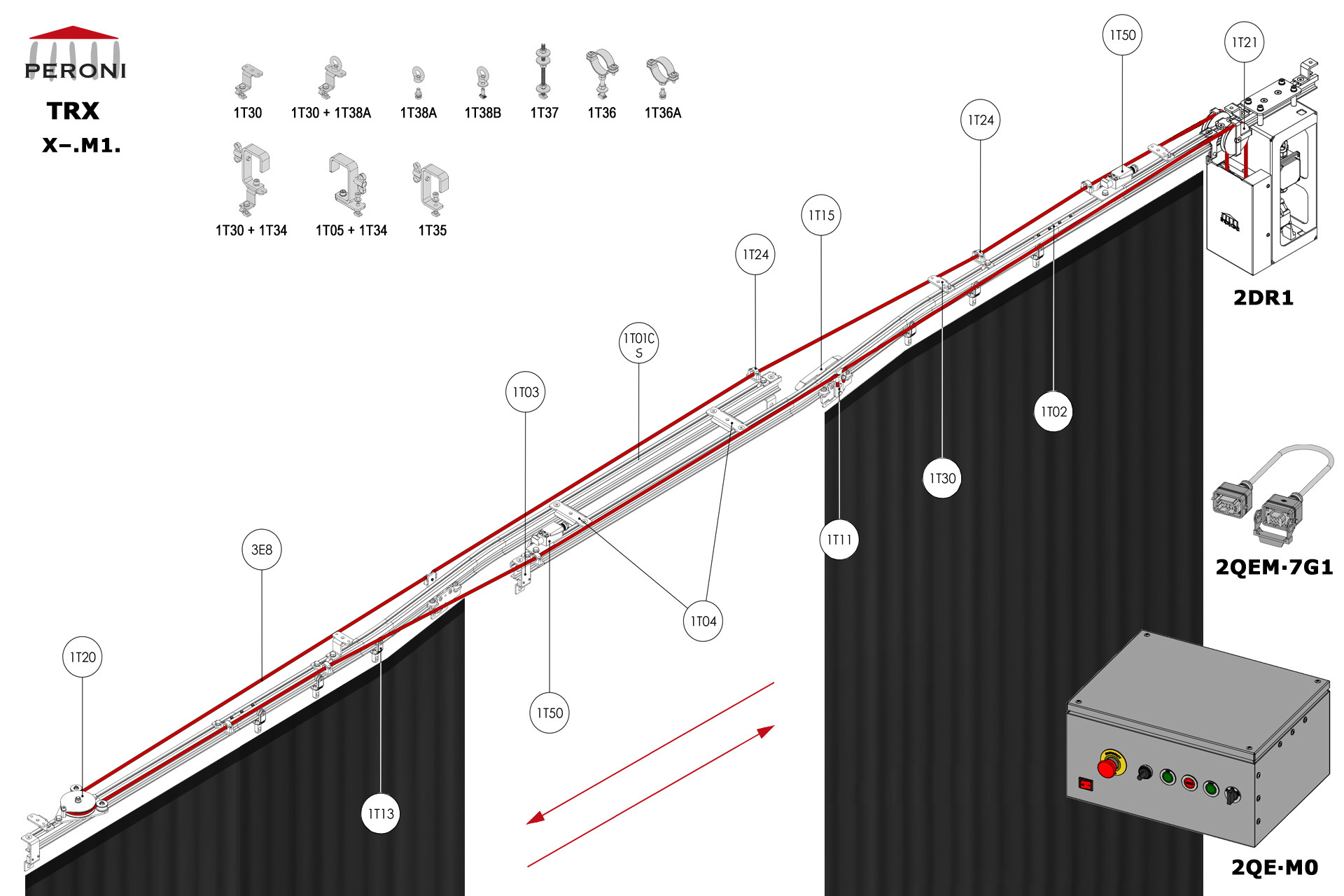

Patience configuración X–.M1. X–. Ouv. centrale rail unique dédoublé droitM1. Motorisée, rideau jusqu'à 300 kgrecouvrement central jusqu'à 100 cmComponentes1T01 - Rail droit1T01C-S - Rail cintré pour dédoublement1T02 - Raccordement1T03 - Butée1T04 - Plaque entretoise1T11 - Chariot entraîneur corde latérale1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T24 - Support de corde latérale1T15 - Patte fin de course pour 1T11 + 1T501T50 - Fin de course pour 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙MV0 - Tableau électrique MV0 3E - Corde Poly Ø 8 mmFixation1T30 - Support accroche1T34 - Hook clamp + boulon1T36 - Clamp Ø 50 mm + channel nut

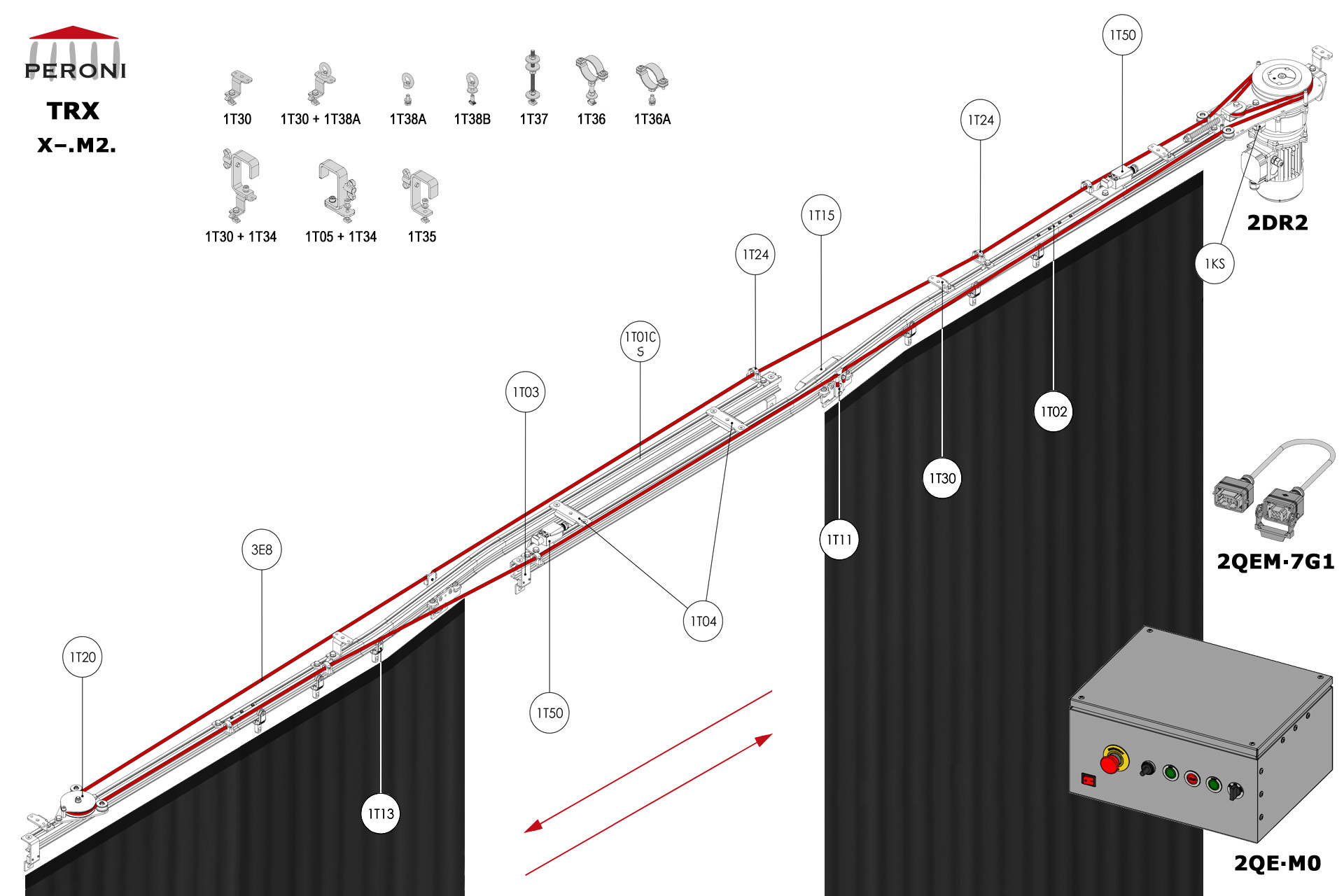

Patience configuración X–.M2. X–. Ouv. centrale rail unique dédoublé droitM2. Motorisée, rideau jusqu'à 125 kgrecouvrement central jusqu'à 100 cmComponentes1T01 - Rail droit1T01C-S - Rail cintré pour dédoublement1T02 - Raccordement1T03 - Butée1KS - Butée1T04 - Plaque entretoise1T11 - Chariot entraîneur corde latérale1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T24 - Support de corde latérale1T15 - Patte fin de course pour 1T11 + 1T501T50 - Fin de course pour 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙MV0 - Tableau électrique MV0 3E - Corde Poly Ø 8 mmFixation1T30 - Support accroche1T34 - Hook clamp + boulon1T36 - Clamp Ø 50 mm + channel nut
Patience configuration D–.H. D–. Ouverture centrale rail double droitH. Manuelle sans corderecouvrement central supérieur à 50 cmComposants 1T01 - Rail droit1T02 - Raccordement1T03 - Butée1T04 - Plaque entretoise1T10 - Chariot entraîneur1T13 - Chariot 2 rouesFixation1T30 - Support accroche1T34 - Hook clamp + boulon + 1T05 - Rallonge 1T34

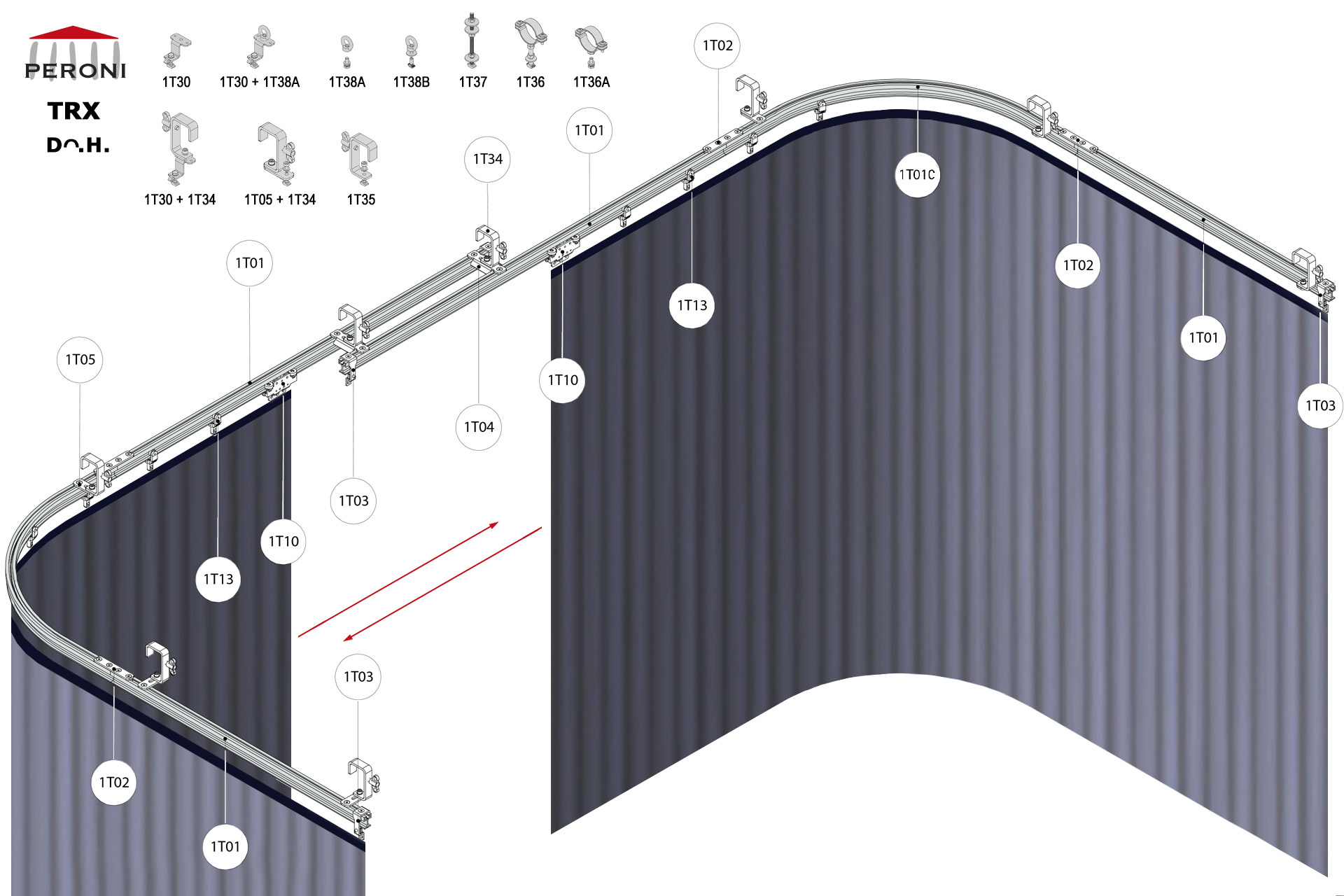

Patience configuration Dᴖ.H. Dᴖ. Ouverture centrale rail double cintréH. Manuelle sans corderecouvrement central supérieur à 50 cmComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1T04 - Plaque entretoise1T10 - Chariot entraîneur1T13 - Chariot 2 rouesFixation1T30 - Support accroche1T34 - Hook clamp + boulon + 1T05 - Rallonge pour 1T34

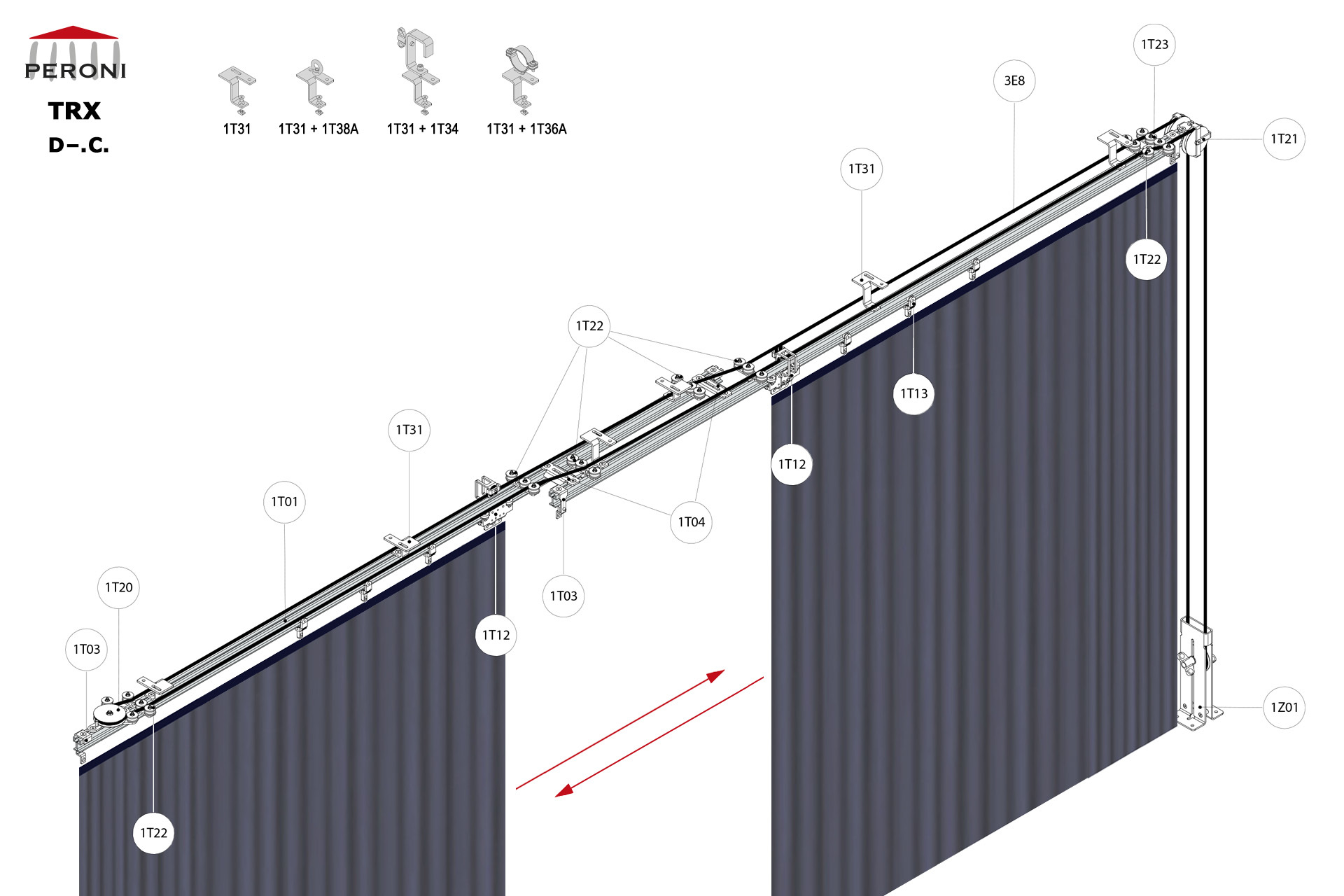

Patience configuration D–.C.D–. Ouverture centrale rail double droitC. Manuelle avec corderecouvrement central supérieur à 50 cmComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1T04 - Plaque entretoise1T12 - Chariot entraîneur corde sup.1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T22 - Guide corde supérieure1T23 - Aligneur corde poulie double1Z01 - Tendeur ressort3E - Corde Poly Ø 8 mmFixation1T31 - Support accroche corde sup.1T34 - Hook clamp + boulon

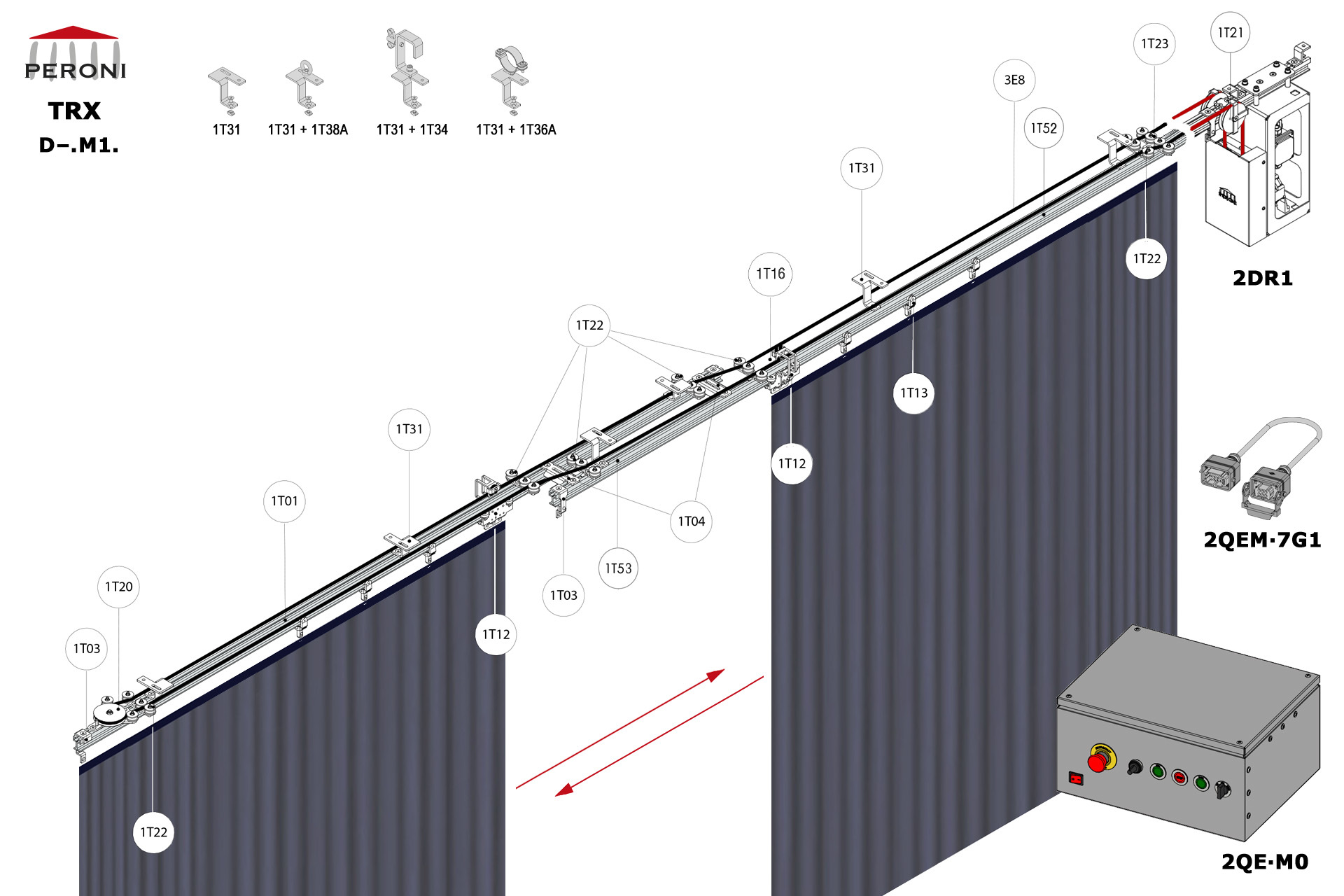

Patience configuration D–.M1. D–. Ouverture centrale rail double droitM1. Motorisée, rideau jusqu'à 300 kgrecouvrement central supérieur à 50 cmComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1T04 - Plaque entretoise1T12 - Chariot entraîneur corde sup.1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T22 - Guide corde supérieure1T23 - Aligneur corde poulie double1T16 - Patte fin de course pour 1T12+1T52+1T531T52 + 1T53 - Fin de course pour 1T12+1T162DR1-RDS2QEM-7G1-152QE∙MV0 - Tableau électrique MV0 3E - Corde Poly Ø 8 mmFixation1T31 - Support accroche corde sup.1T34 - Hook clamp + boulon

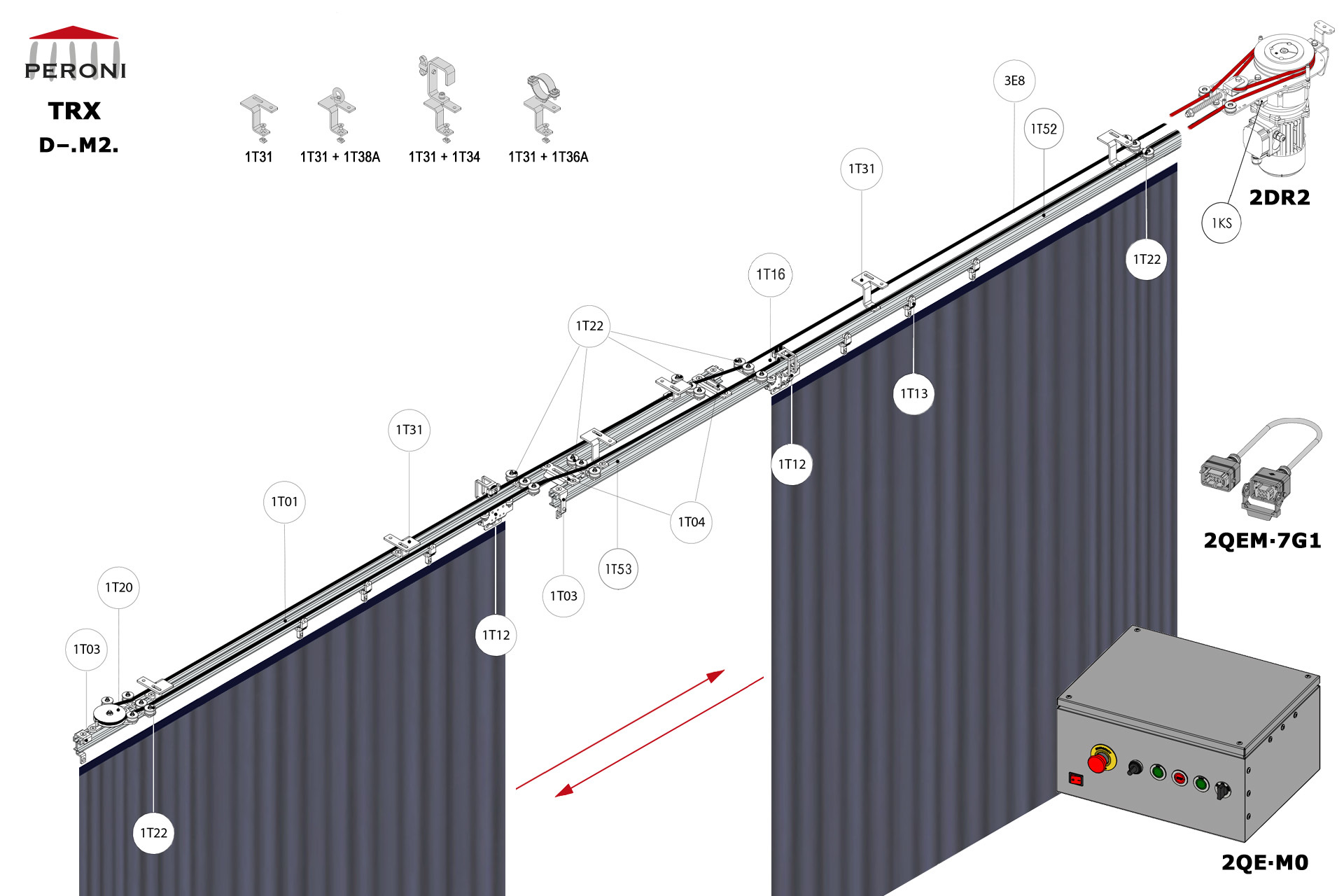

Patience configuration D–.M2. D–. Ouverture centrale rail double droitM2. Motorisée, rideau jusqu'à 125 kgrecouvrement central supérieur à 50 cmComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1KS - Butée1T04 - Plaque entretoise1T12 - Chariot entraîneur corde sup.1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T22 - Guide corde supérieure1T23 - Aligneur corde poulie double1T16 - Patte fin de course pour 1T12+1T52+1T531T52 + 1T53 - Fin de course pour 1T12+1T162DR2-RDS2QEM-7G1-152QE∙MV0 - Tableau électrique MV0 3E - Corde Poly Ø 8 mmFixation1T31 - Support accroche corde sup.1T34 - Hook clamp + boulon

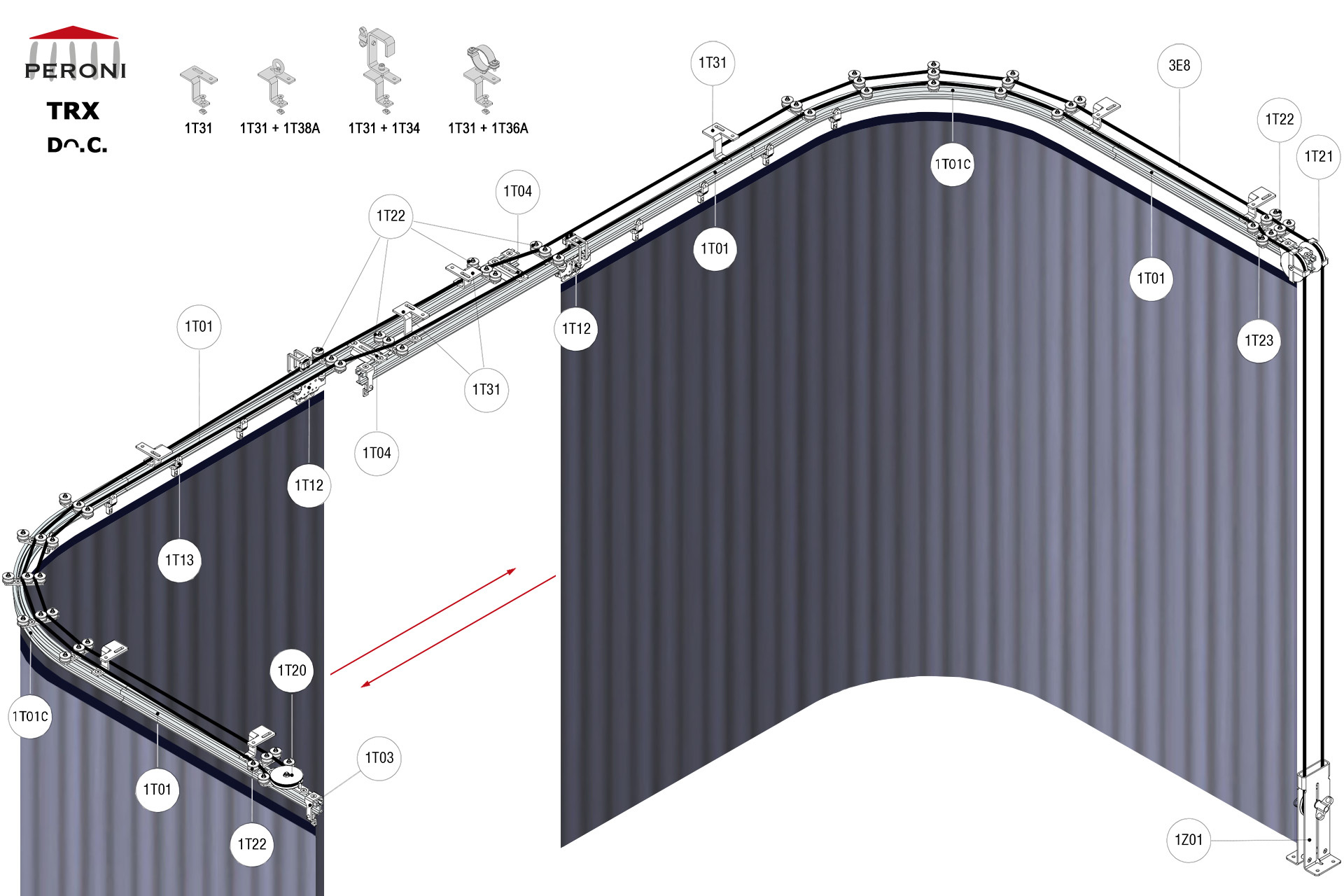

Patience configuration Dᴖ.C. Dᴖ. Ouverture centrale rail double cintréC. Manuelle avec corderecouvrement central supérieur à 50 cmComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1T04 - Plaque entretoise1T12 - Chariot entraîneur corde sup.1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T22 - Guide corde supérieure1T23 - Aligneur corde poulie double1Z01 - Tendeur ressort3E - Corde Poly Ø 8 mmFixation1T31 - Support accroche corde sup.1T34 - Hook clamp + boulon

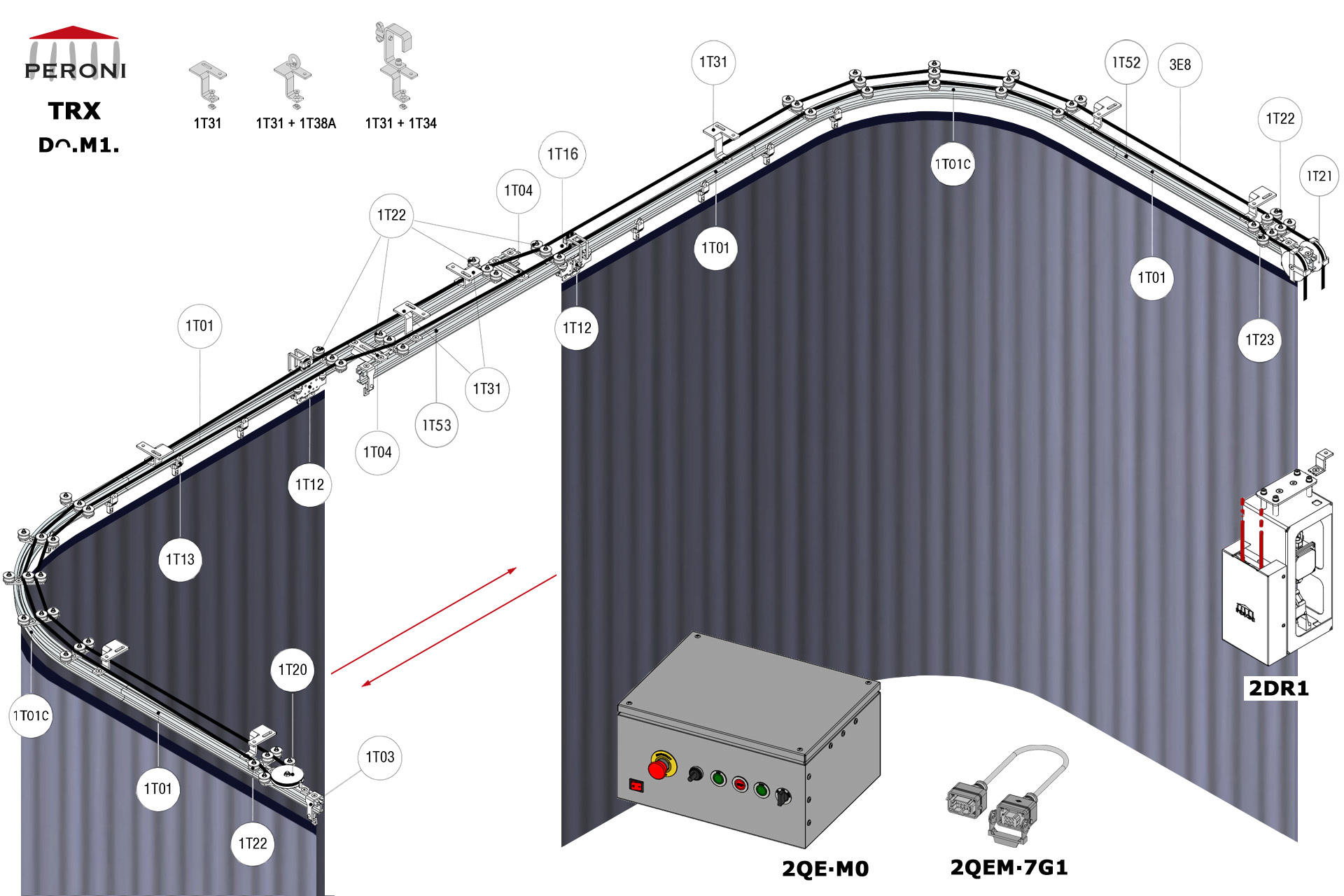

Patience configuration Dᴖ.M1. Dᴖ. Ouverture centrale rail double droitM1. Motorisée, rideau jusqu'à 200 kgrecouvrement central supérieur à 50 cmComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1T04 - Plaque entretoise1T12 - Chariot entraîneur corde sup.1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T22 - Guide corde supérieure1T23 - Aligneur corde poulie double1T16 - Patte fin de course pour 1T12+1T52+1T531T52 + 1T53 - Fin de course pour 1T12+1T162DR1-RDS2QEM-7G1-152QE∙MV0 - Tableau électrique MV0 3E - Corde Poly Ø 8 mmFixation1T31 - Support accroche corde sup.1T34 - Hook clamp + boulon

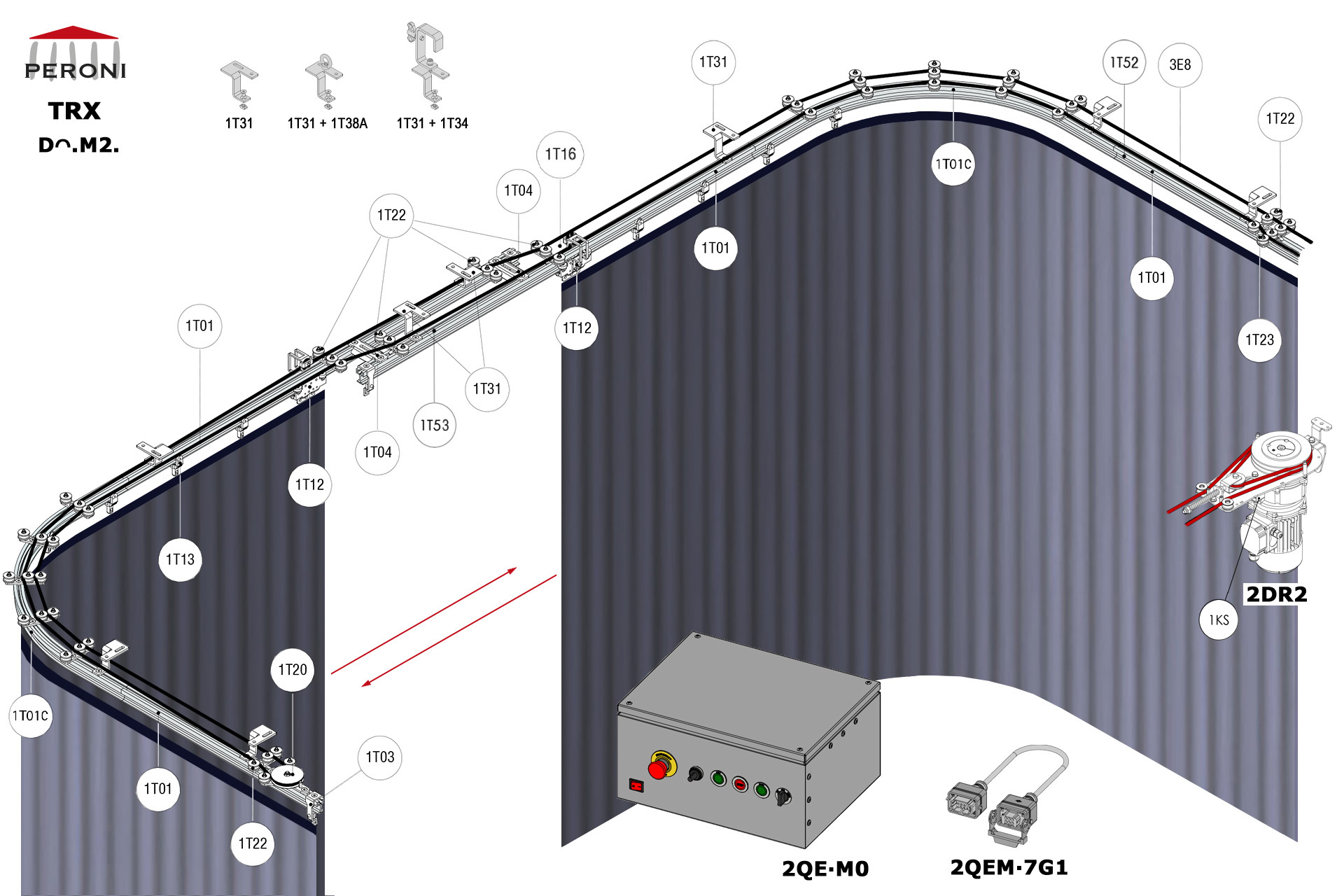

Patience configuration Dᴖ.M2. Dᴖ. Ouverture centrale rail double droitM2. Motorisée, rideau jusqu'à 100 kgrecouvrement central supérieur à 50 cmComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1KS - Butée1T04 - Plaque entretoise1T12 - Chariot entraîneur corde sup.1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T22 - Guide corde supérieure1T23 - Aligneur corde poulie double1T16 - Patte fin de course pour 1T12+1T52+1T531T52 + 1T53 - Fin de course pour 1T12+1T162DR2-RDS2QEM-7G1-152QE∙MV0 - Tableau électrique MV0 3E - Corde Poly Ø 8 mmFixation1T31 - Support accroche corde sup.1T34 - Hook clamp + boulon

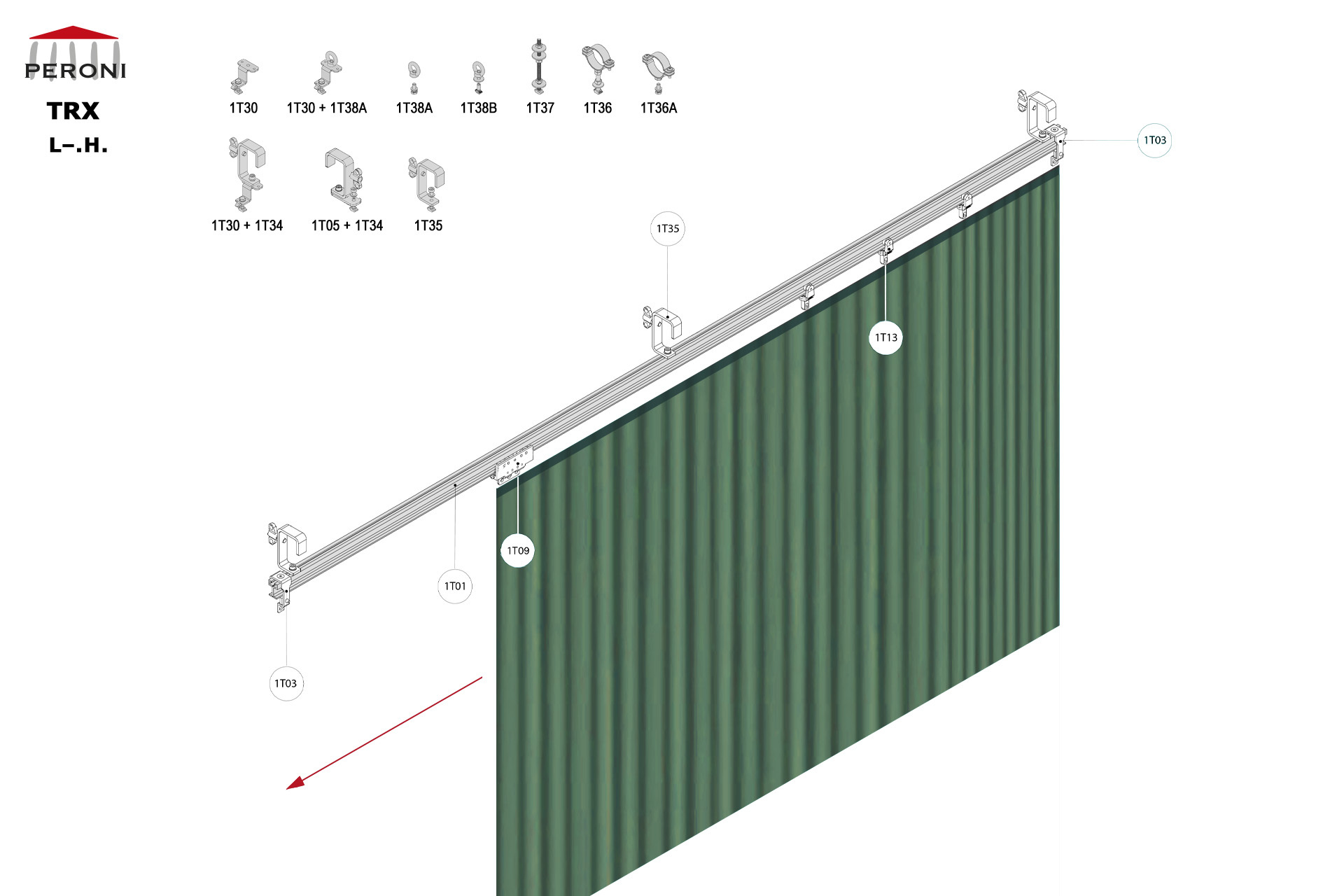

Patience configuration L–.H. L–. Ouverture latérale rail droitH. Manuelle sans cordeComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1T10 - Chariot entraîneur1T13 - Chariot 2 rouesFixation1T30 - Support accroche1T35 - Hook clamp + channel nut1T36 - Clamp Ø 50 mm + channel nut

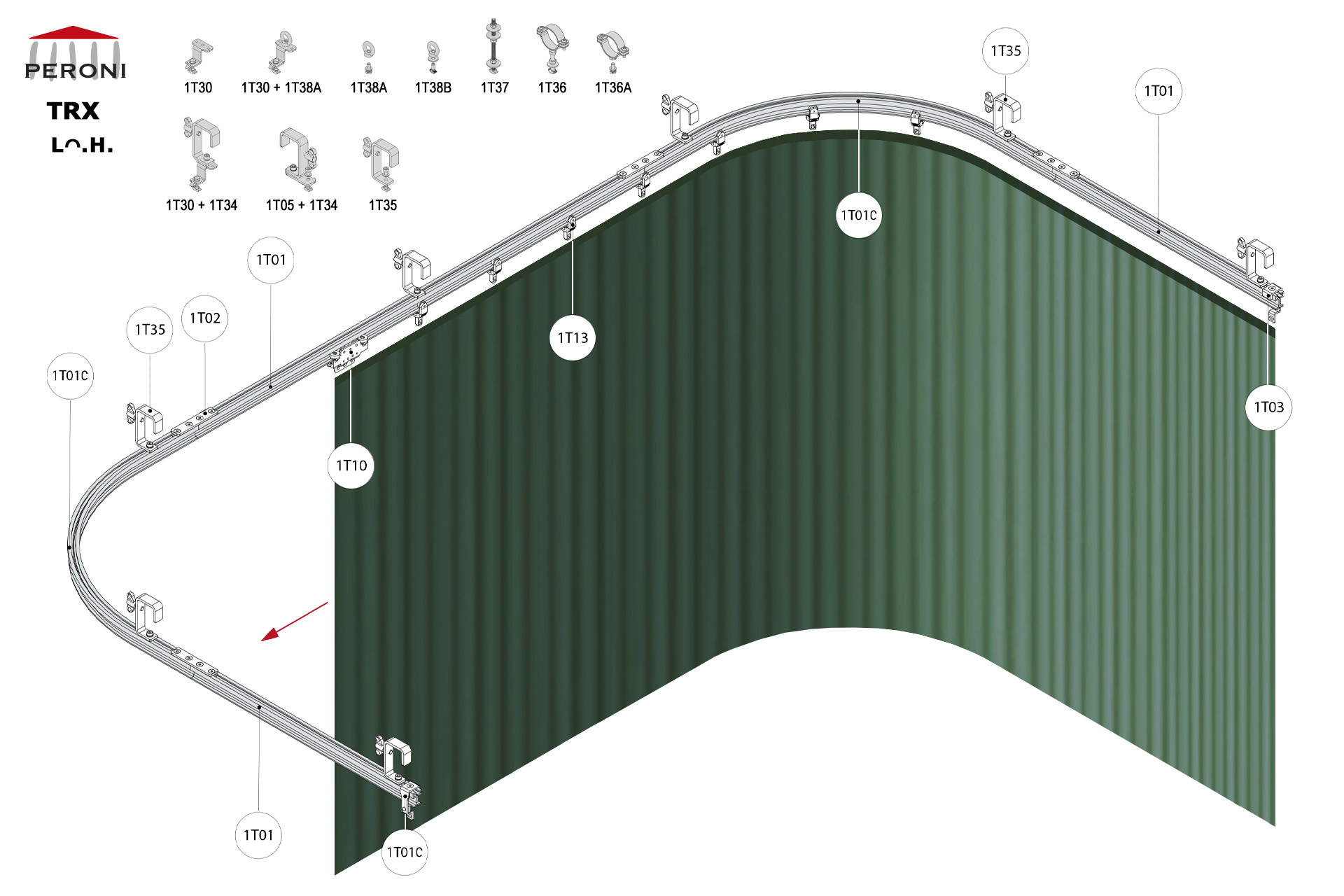

Patience configuration Lᴖ.H. Lᴖ. Ouverture latérale rail cintréH. Manuelle sans cordeComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1T10 - Chariot entraîneur1T13 - Chariot 2 rouesFixation1T30 - Support accroche1T35 - Hook clamp + channel nut1T36 - Clamp Ø 50 mm + channel nut

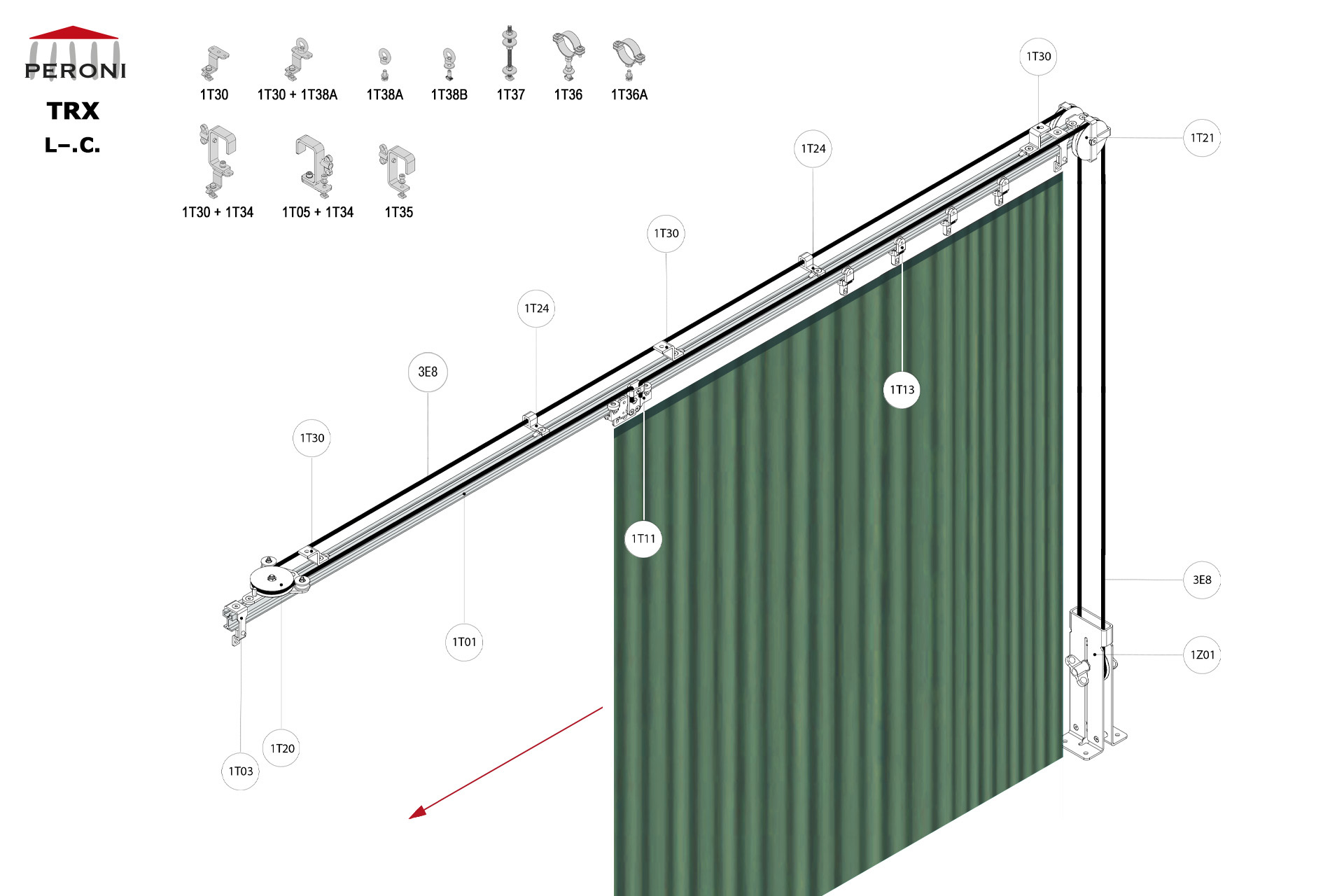

Patience configuration L–.C. L–. Ouverture latérale rail droitC. Manuelle avec cordeComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1T11 - Chariot entraîneur corde latérale1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T24 - Support de corde latérale1Z01 - Tendeur ressort3E - Corde Poly Ø 8 mmFixation1T30 - Support accroche1T34 - Hook clamp + boulon1T36 - Clamp Ø 50 mm + channel nut

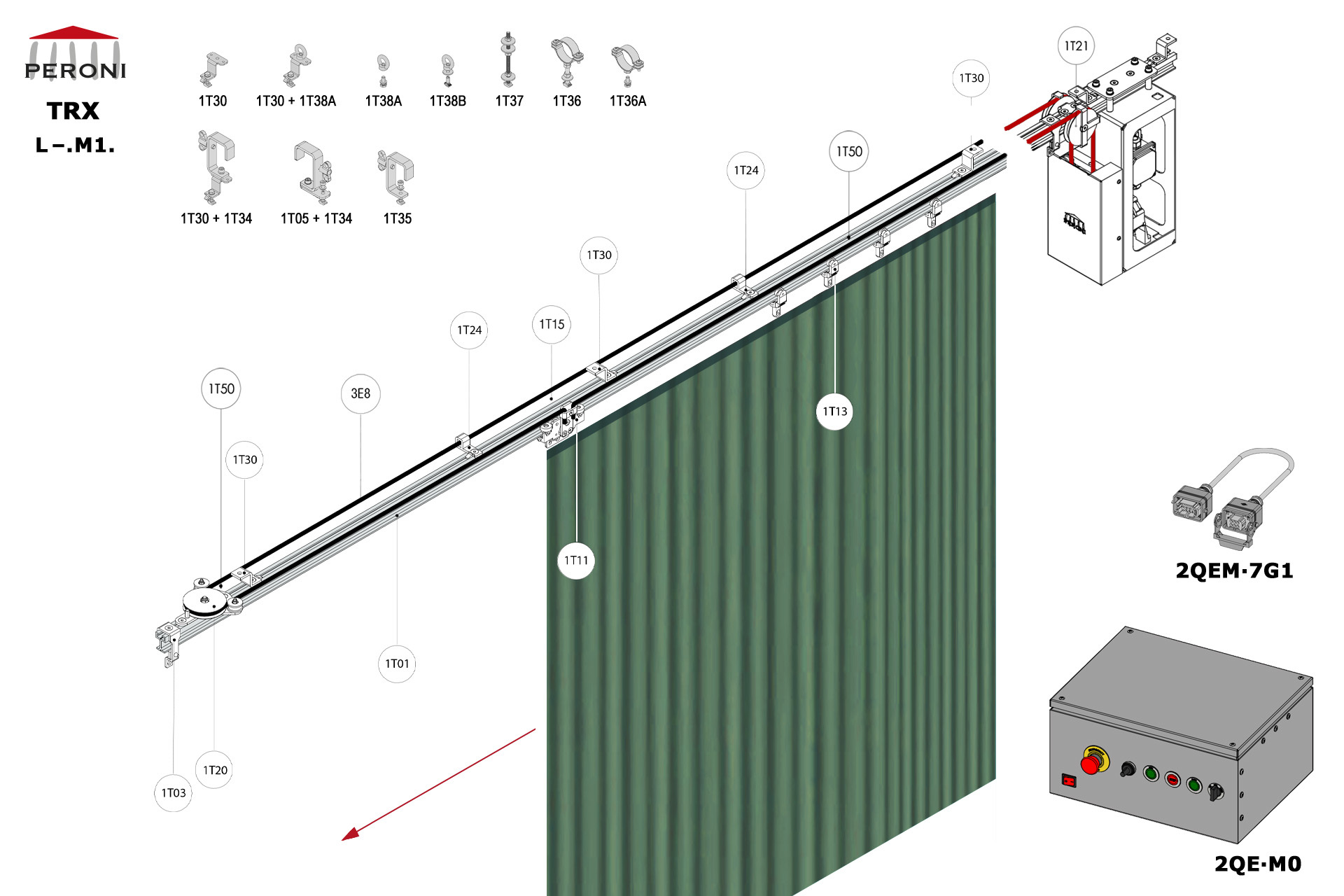

Patience configuration L–.M1. L–. Ouverture latérale rail droitM1. MotoriséeComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1T11 - Chariot entraîneur corde latérale1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T24 - Support de corde latérale1T15 - Riscontro finec. per 1T11 + 1T501T50 - Finecorsa per 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙MV0 - Tableau électrique MV0 3E - Corde Poly Ø 8 mmFixation1T30 - Support accroche1T34 - Hook clamp + boulon1T36 - Clamp Ø 50 mm + channel nut

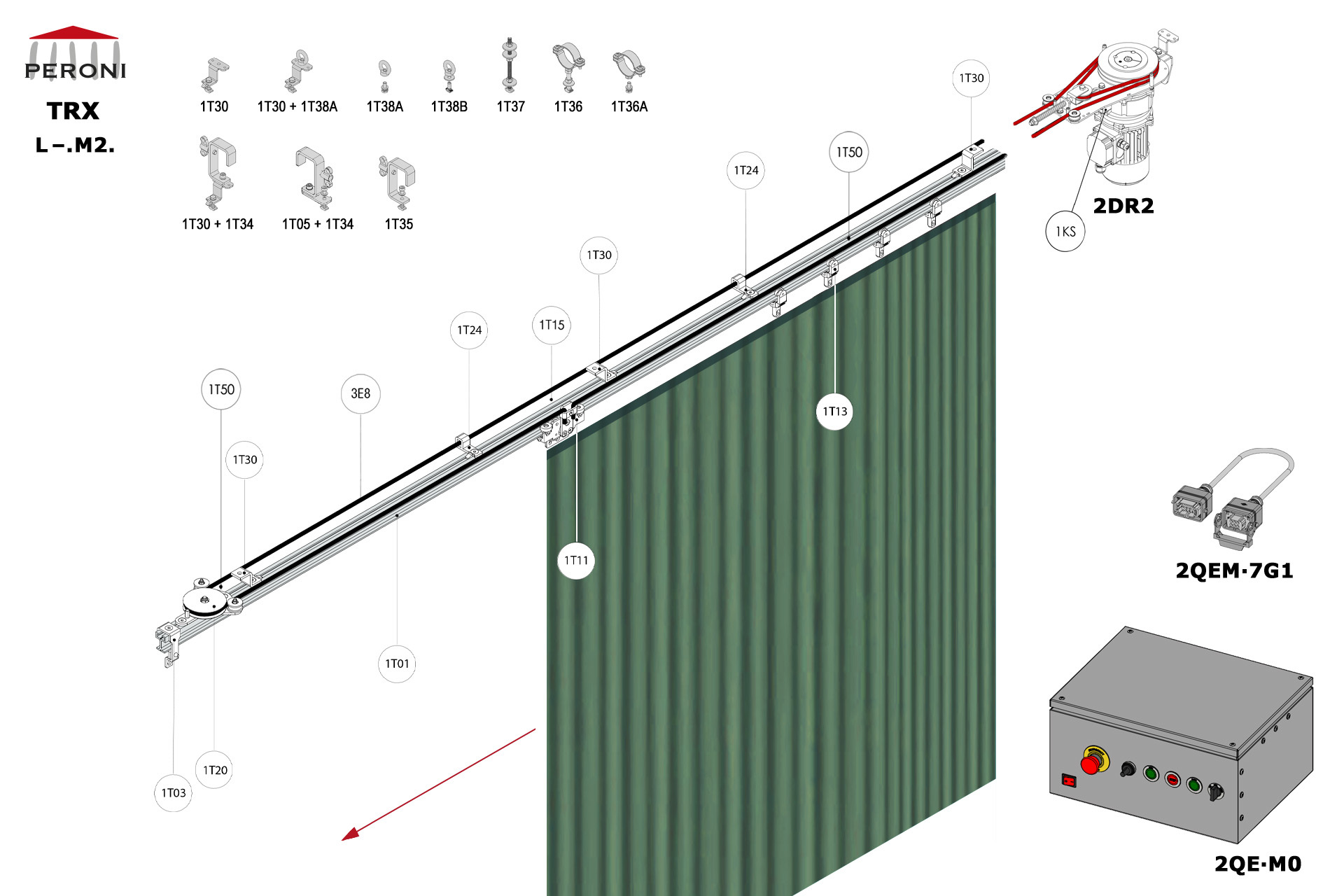

Patience configuration L–.M2. L–. Ouverture latérale rail droitM2. Motorisée, rideau jusqu'à 125 kgComposants1T01 - Rail droit1T02 - Raccordement1T03 - Butée1KS - Butée1T11 - Chariot entraîneur corde latérale1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T24 - Support de corde latérale1T15 - Riscontro finec. per 1T11 + 1T501T50 - Finecorsa per 1T11 + 1T152DR2-RDS2QEM-7G1-152QE∙MV0 - Tableau électrique MV0 3E - Corde Poly Ø 8 mmFixation1T30 - Support accroche1T34 - Hook clamp + boulon1T36 - Clamp Ø 50 mm + channel nut

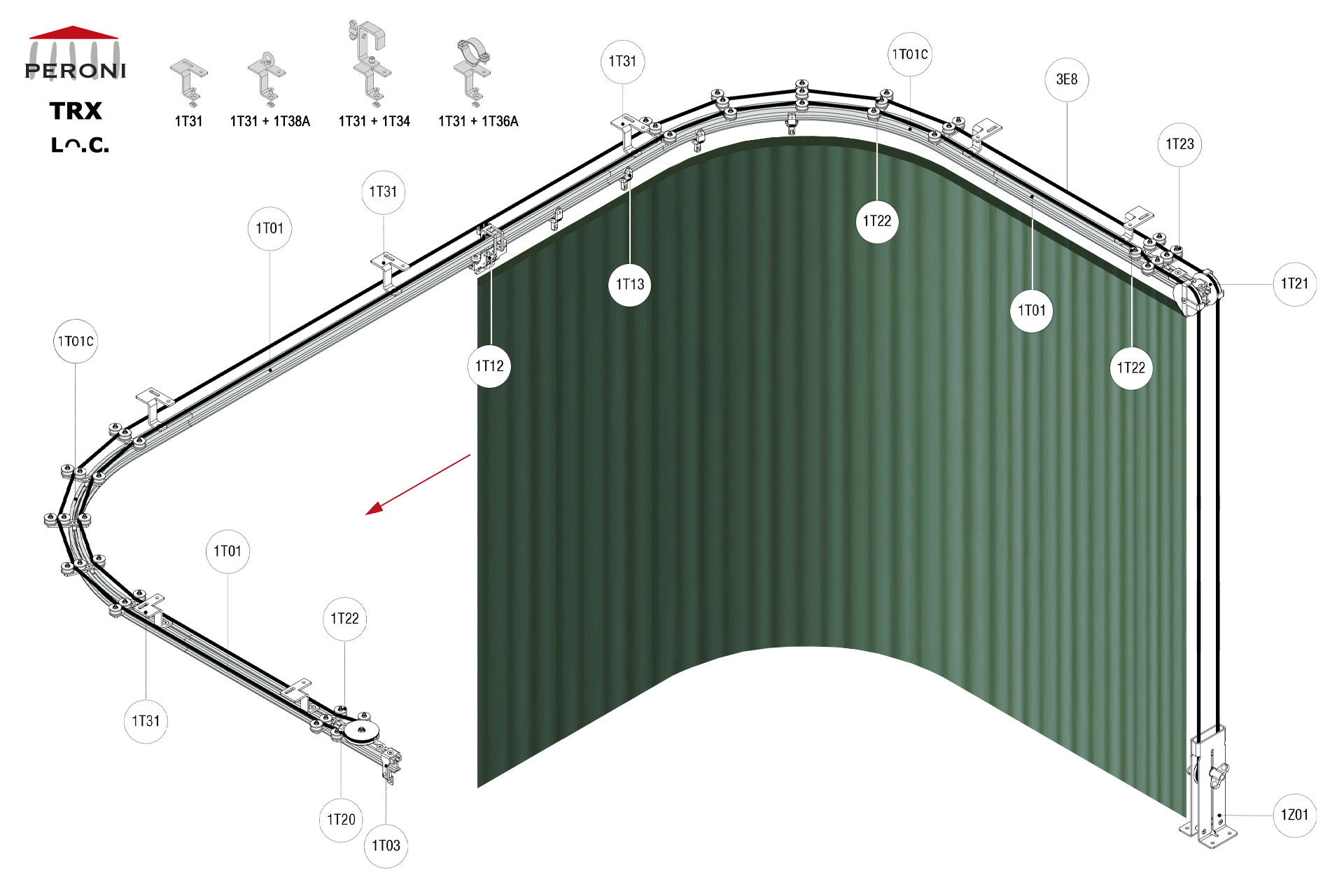

Patience configurations Lᴖ.C. Lᴖ. Ouverture latérale rail cintréC. Manuelle avec cordeComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1T12 - Chariot entraîneur corde sup.1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T22 - Guide corde supérieure1T23 - Aligneur corde poulie double1Z01 - Tendeur ressort3E - Corde Poly Ø 8 mmFixation1T31 - Support accroche corde sup.1T34 - Hook clamp + boulon
Patience configuration Lᴖ.M1. Lᴖ. Ouverture centrale rail double droitM1. Motorisée, rideau jusqu'à 200 kgComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1T12 - Chariot entraîneur corde sup.1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T22 - Guide corde supérieure1T23 - Aligneur corde poulie double1T16 - Patte fin de course pour 1T12+1T52+1T531T52 + 1T53 - Fin de course pour 1T12+1T162DR1-RDS2QEM-7G1-152QE∙MV0 - Tableau électrique MV0 3E - Corde Poly Ø 8 mmFixation1T31 - Support accroche corde sup.1T34 - Hook clamp + boulon

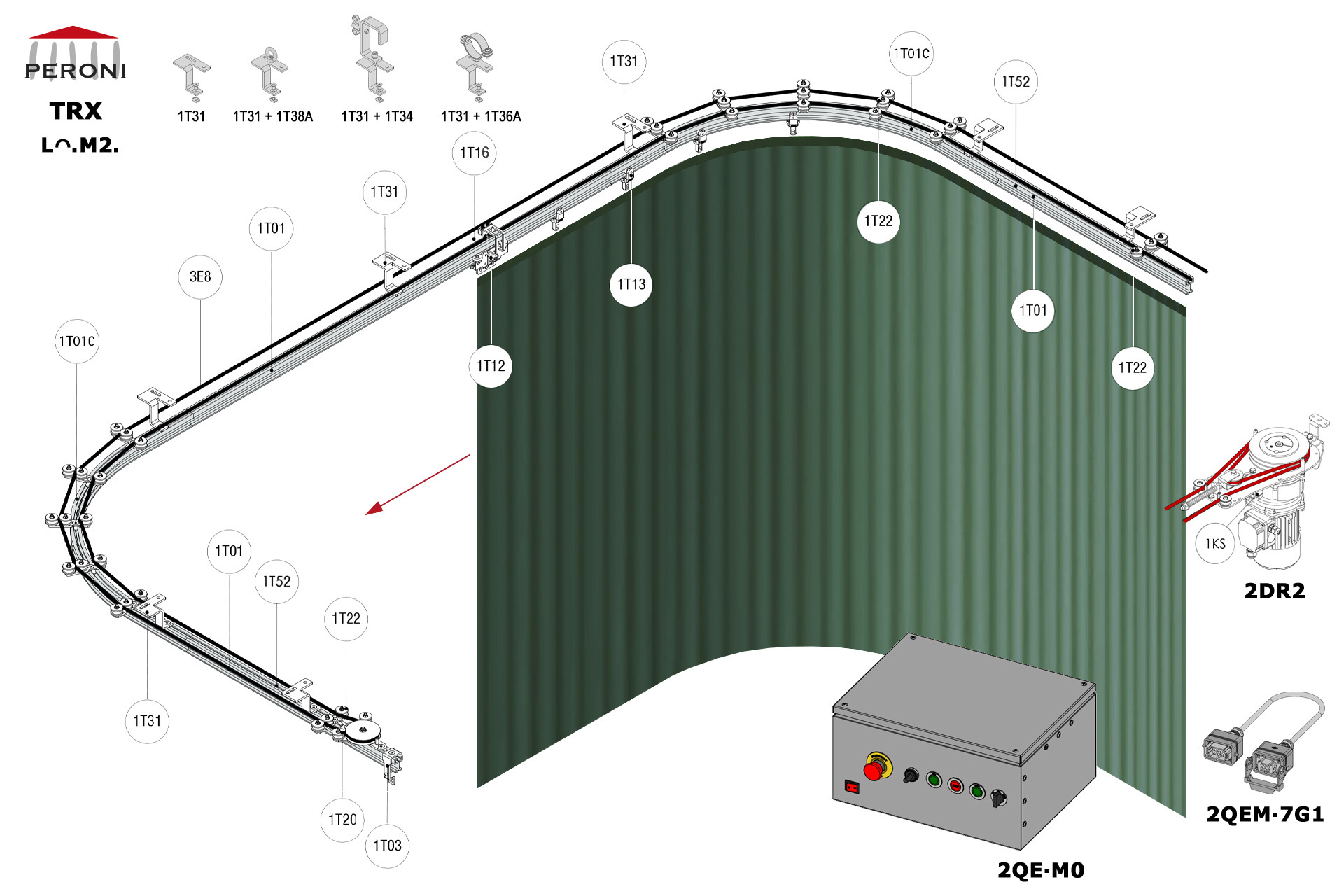

Patience configuration Lᴖ.M2. Lᴖ. Ouverture centrale rail double droitM2. Motorisée, rideau jusqu'à 100 kgComposants1T01 - Rail droit1T01C - Rail cintré1T02 - Raccordement1T03 - Butée1KS - Butée1T12 - Chariot entraîneur corde sup.1T13 - Chariot 2 rouesContrôle mouvement1T20 - Poulie horizontale1T21 - Poulie double1T22 - Guide corde supérieure1T23 - Aligneur corde poulie double1T16 - Patte fin de course pour 1T12+1T52+1T531T52 + 1T53 - Fin de course pour 1T12+1T162DR2-RDS2QEM-7G1-152QE∙MV0 - Tableau électrique MV0 3E - Corde Poly Ø 8 mmFixation1T31 - Support accroche corde sup.1T34 - Hook clamp + boulon
