1T - TRX10



Sistema de trilho TRX10 1T01 - Trilho TRX10 perfil de alumínio preto mate anodizadobarras de 600 cm
Ver todos
Altura componentes de fixação 1Z10 - Suporte de parede1T30 - Engate suspensão1T31 - Engate susp. corda superior1T34 - Hook clamp + parafuso1T05 - Extensão para 1T341T35 - Hook clamp + channel nut1T36 - Braçadeira Ø 50 mm + channel nut
Cibeles, ''Colgando del Centro'' Exemplo de disposição como área para eventos da passagem central de um edifício histórico monumental em Madrid.O projeto utilizou um sistema de trilho TRX10 com operação de arrasto manual sem corda ...
... e uma Cortina americana com abertura lateral.A cortina foi fabricada em módulos com plissagem vertical e dupla face.Também desempenha as funções de Cortina acústica e Cortina barreira insonorizante.
Teatro Lirico ''Giorgio Gaber'' de Milão Cortina americana de veludo FTA - Tancredi 500 vermelho com plissagem vertical 100%.Mede 11 x h 6,2 m e está equipada com um Sistema de trilho TRX10 com 2DR2 - Motor R2 de velocidade variável e com controle DMX512.
Teatro Biondo, ''Uma história pessoal'' Calha TRX10 com desenvolvimento de semi-elipse.A abertura é central de trilho duplo com sobreposição de 100 cm, movimento com corda e polia tensora de chão.A Cortina americana foi confeccionada com EVT - Light Sceno Poly e plissagem vertical 100%.
Colegio Northlands de Buenos Aires Cortina americana de veludo FTA - Tancredi 500 preto.É equipado com um Sistema de trilho TRX10 com motorização 2DR2 de velocidade variável e controle DMX512.
Teatro Paulo Autran, ''Garrincha'' Cortina americana de tule BSU - Super Gobelin 03. cinza pintado com Sistema de trilho TRX10.A configuração é S.C. Apertura central trilho único manual com corda.
Aplicação
TRX10 is a professional modular system for the horizontal handling of:
- medium-weight Wipe and Cortinas americanas
- cycloramas
- light-weight scenery elements
The perfect solution for stages, studios, trade fairs, conference hall, etc.
Características principais
- montagem rápida e fácil, ideal for tours
- robustez
- operação silenciosa
- great versatility
- extensive range of components
- curved configurations
- motorized configurations
- testado e altamente confiável

Trilho
- perfil de alumínio extrudado
- acabamento anodizado preto
- 946 g / m peso
- 600 cm comprimento máximo da barra
- 200 cm extensão máxima
- 50 cm ráio mínimo de curva

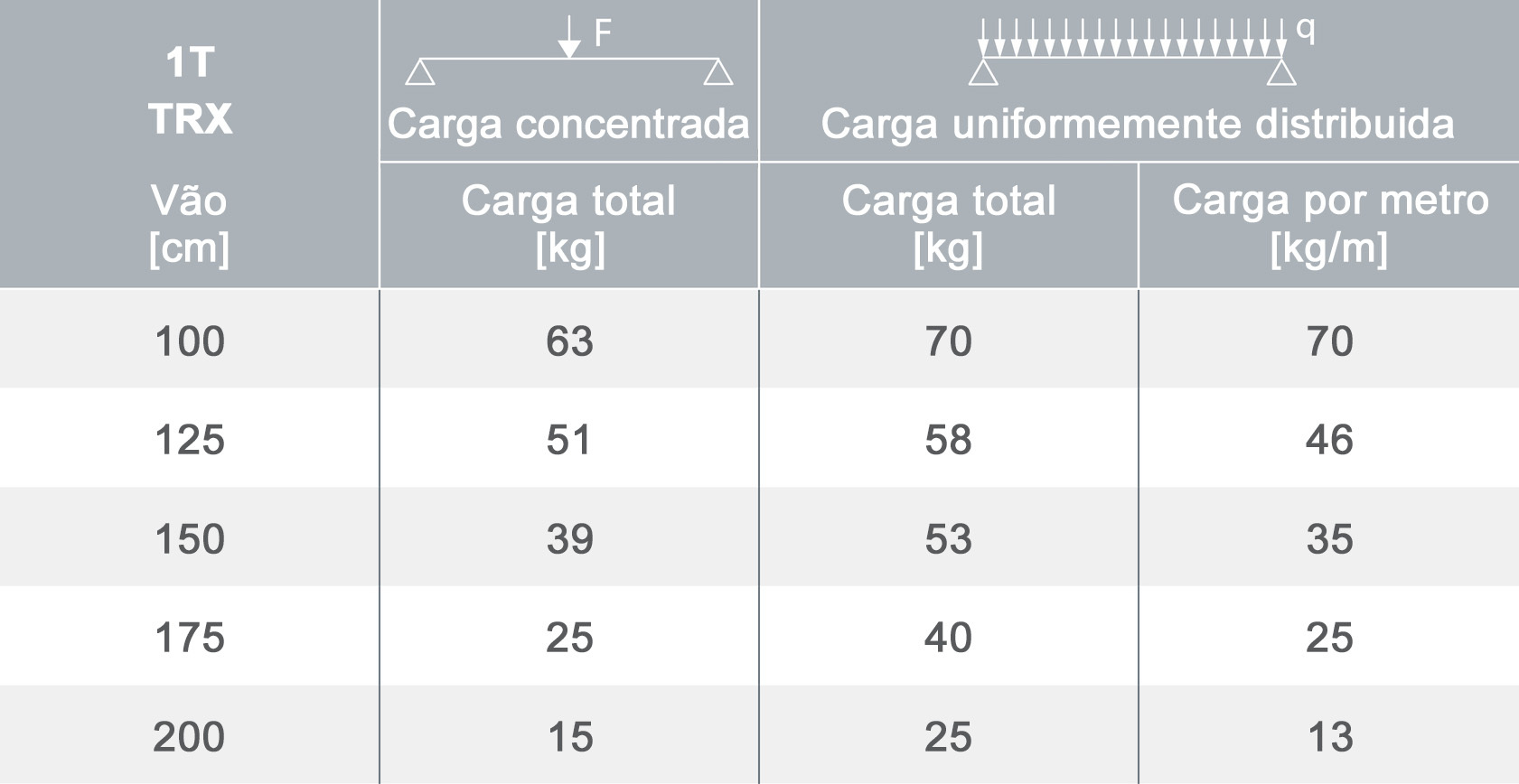

Carga do trilho

Carrinhos
- rodas de nylon com rolamentos de esferas
- pára-choques antiruído de goma
Carga dos carrinhos
- 1T10 / 11 / 12 - Carrinhos cabeça: 30 kg
- 1T13 - Carrinho 2 rodas: 10 kg
- 1KC - Carrinho 4 rodas: 20 kg

Opções de fixação
- com tubos
- com treliças de alumínio
- no teto
- na parede
- suspenso com cabos ou correntes
- com vigas metálicas

Configurações principais
- S. Abertura central trilho único
- D. Abertura central trilho duplo
- L. Abertura lateral
Controle de movimento
para configurações
S. / D. / L.
- H Manual sem corda*
- C Manual com corda*
- M Motorizada* ( motores 2DR1 e 2DR2 )

* both straight and curved tracks are possible
Customized solutions can be developed to suit particular needs

Carta de cor

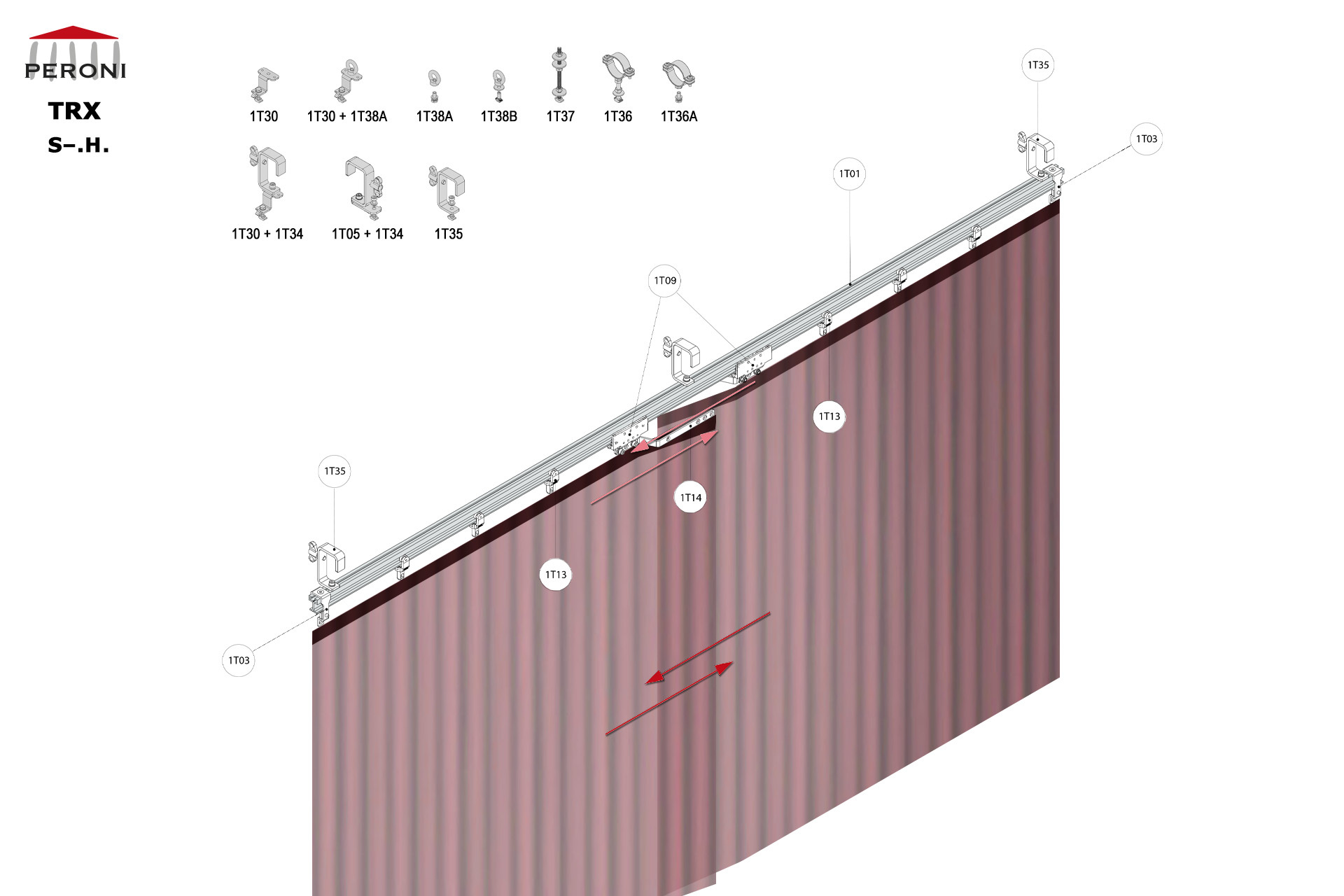

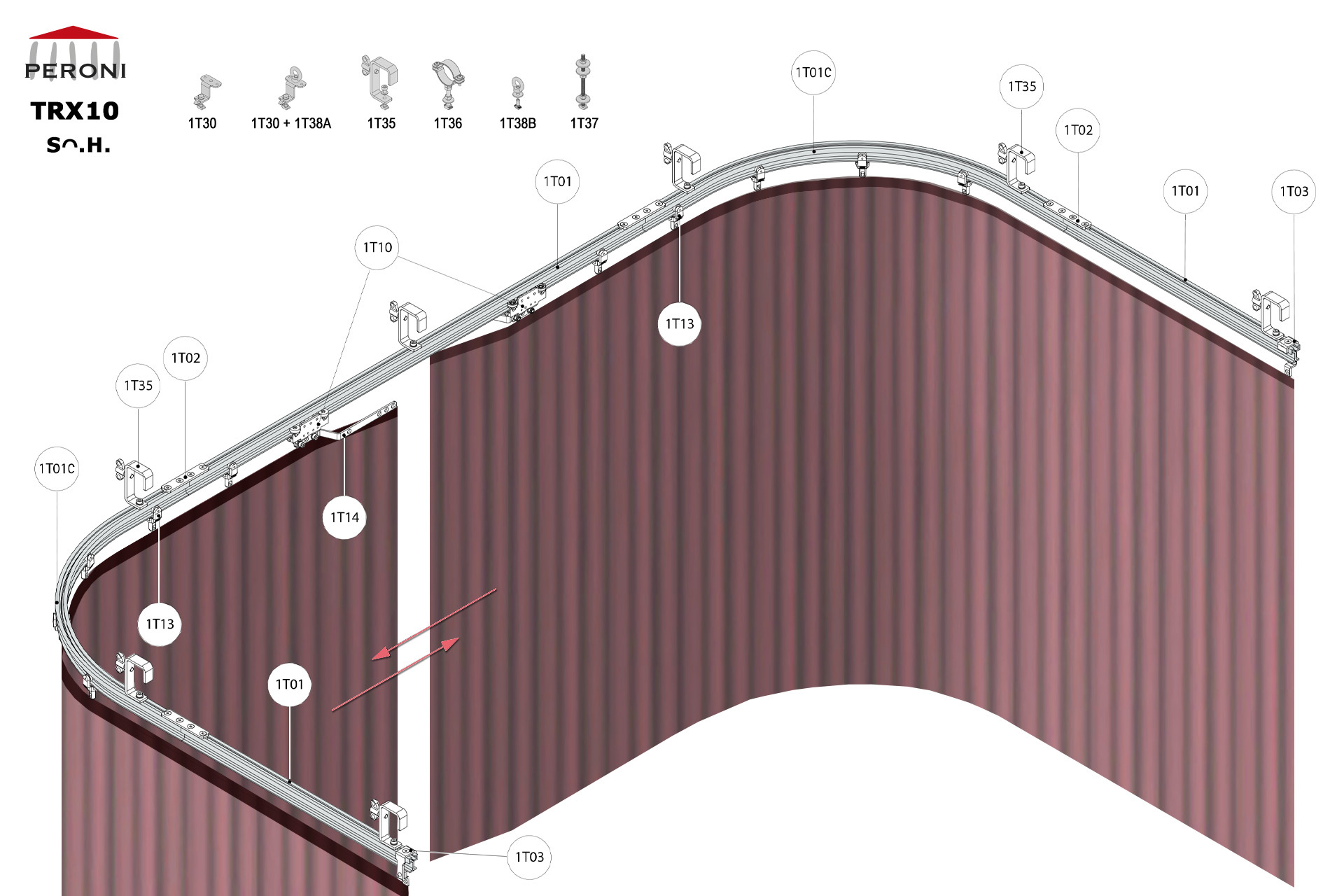

Calha configuração S–.H. S–. Abertura central trilho único retoH. Manual sem cordasobreposição central até 50 cmComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1T10 - Carrinho de cabeça1T13 - Carrinho 2 rodas1T14 - Braço de sobreposiçãoFixação1T30 - Engate suspensão1T35 - Hook clamp + channel nut1T36 - Braçadeira Ø 50 mm + channel nut

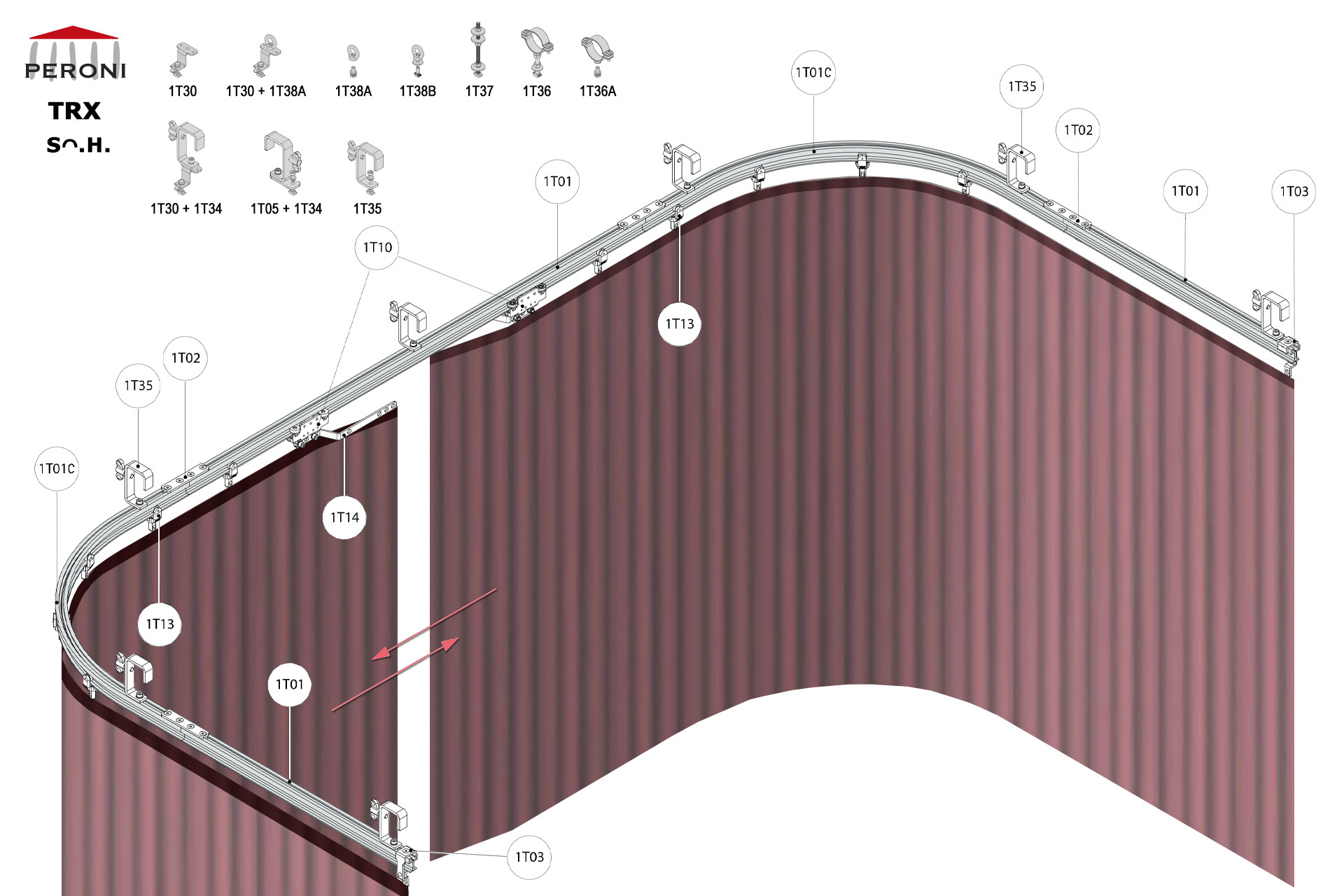

Calha configuração Sᴖ.H. Sᴖ. Abert. central trilho único curvado H. Manual sem corda sobreposição central até 50 cmComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1T10 - Carrinho de cabeça1T13 - Carrinho 2 rodas1T14 - Braço de sobreposiçãoFixação1T30 - Engate suspensão1T35 - Hook clamp + channel nut1T36 - Braçad. Ø 50 mm + channel nut

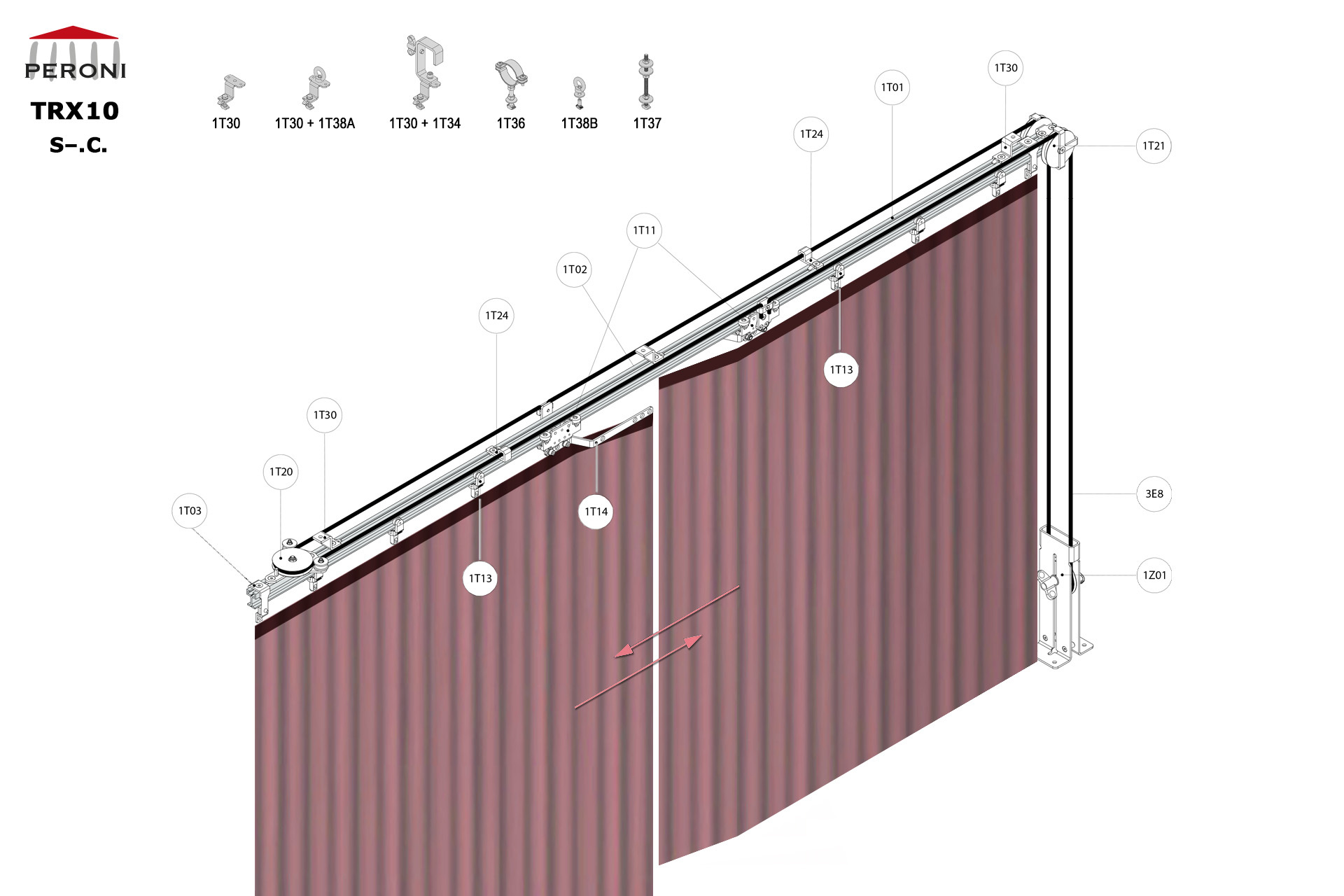

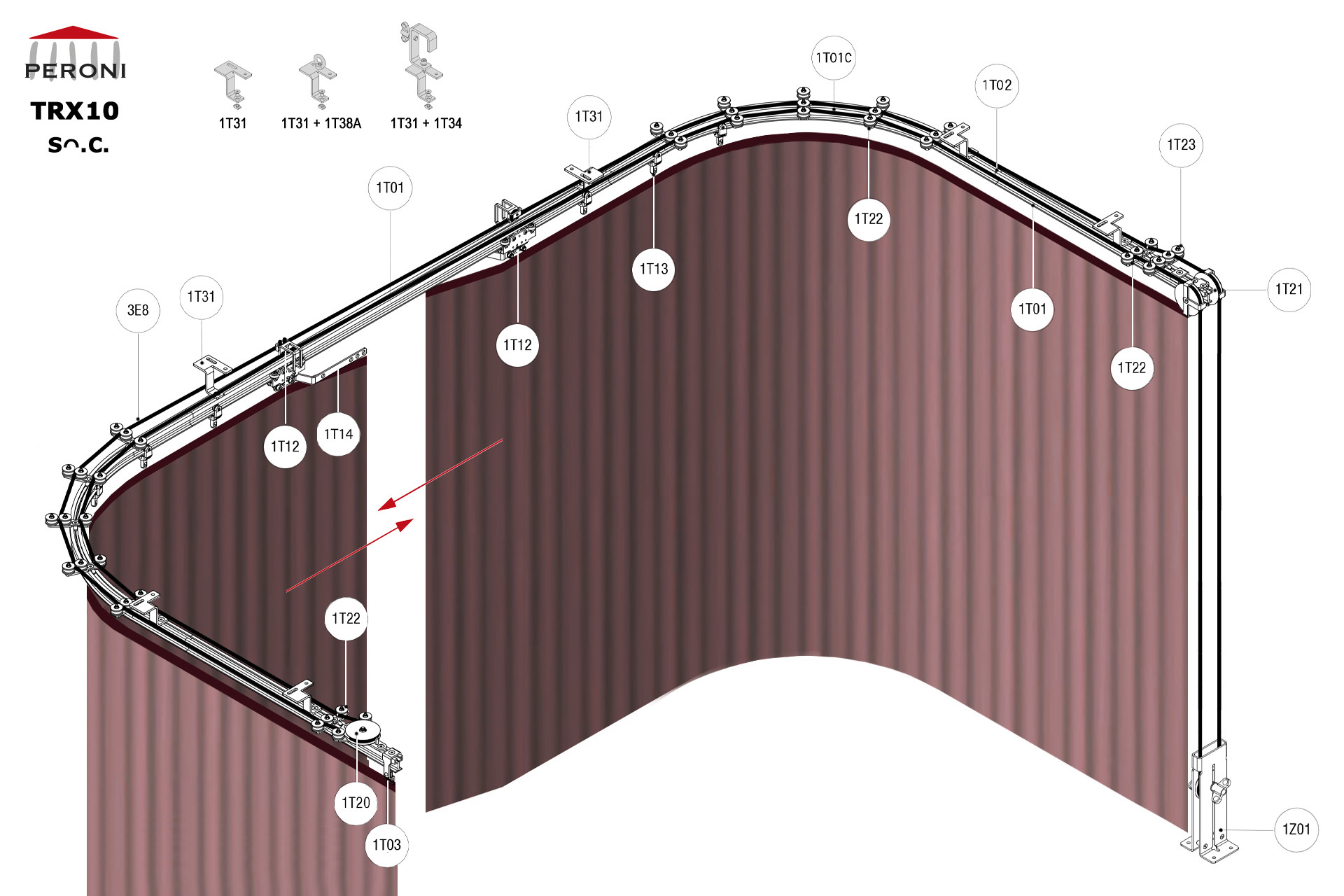

Calha configuração S–.C. S–. Abertura central trilho único retoC. Manual com cordasobreposição central até 50 cmComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1T11 - Carrinho de cabeça corda lateral1T13 - Carrinho 2 rodas1T14 - Braço de sobreposiçãoControle movimento1T20 - Polia horizontal1T21 - Polia dupla1T24 - Suporte corda lateral1Z01 - Tendicorda3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Hook clamp + parafuso1T36 - Braçadeira Ø 50 mm + channel nut

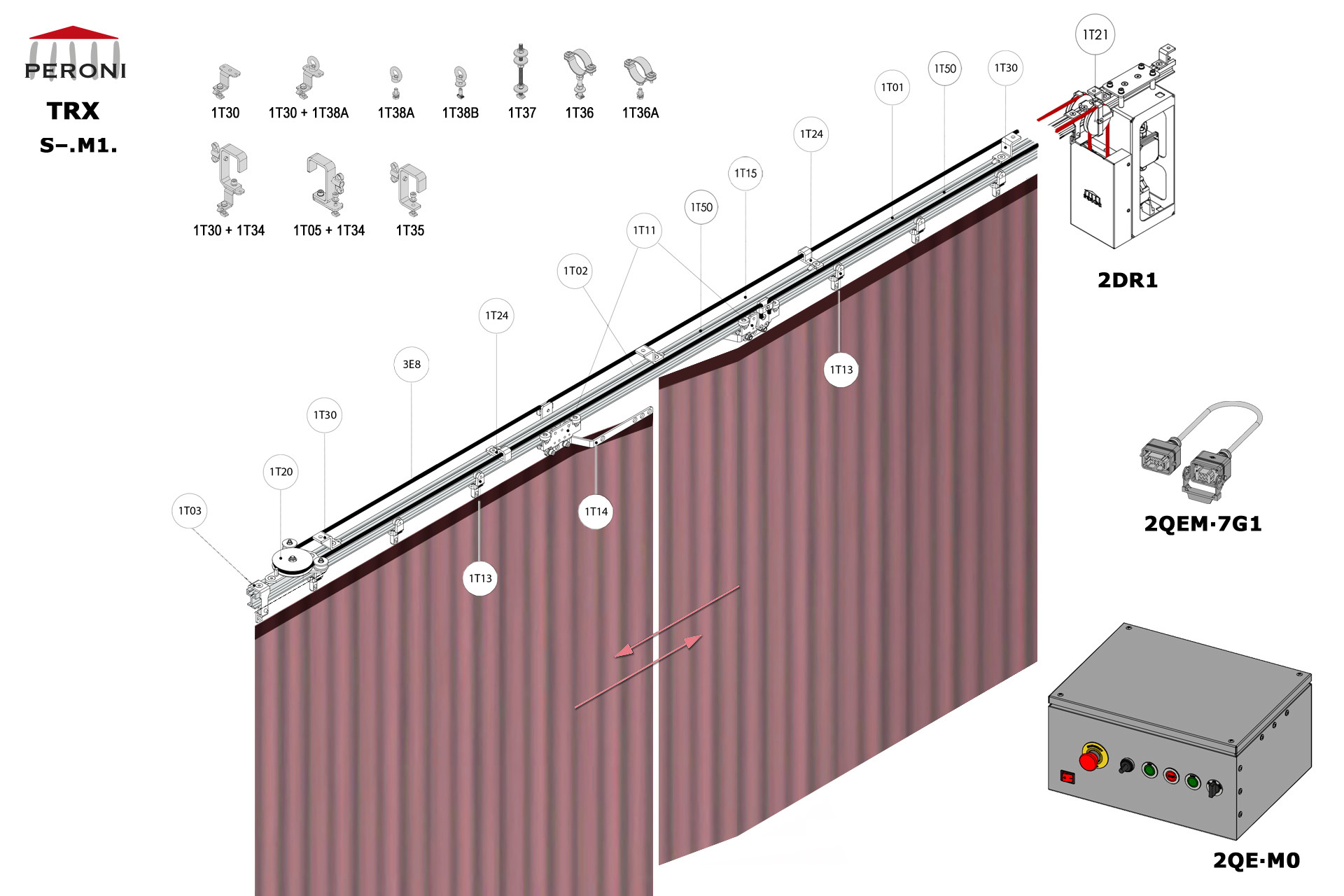

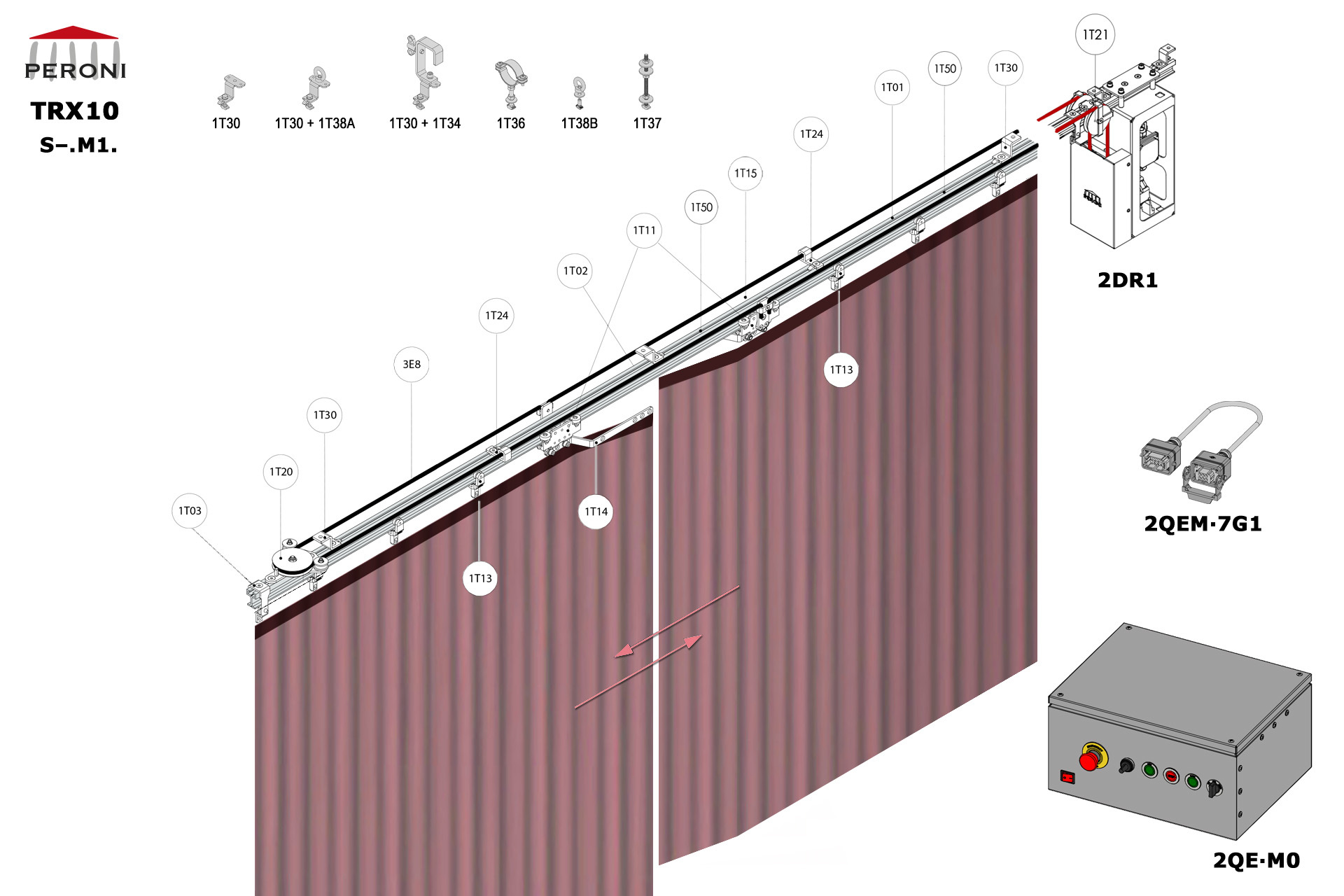

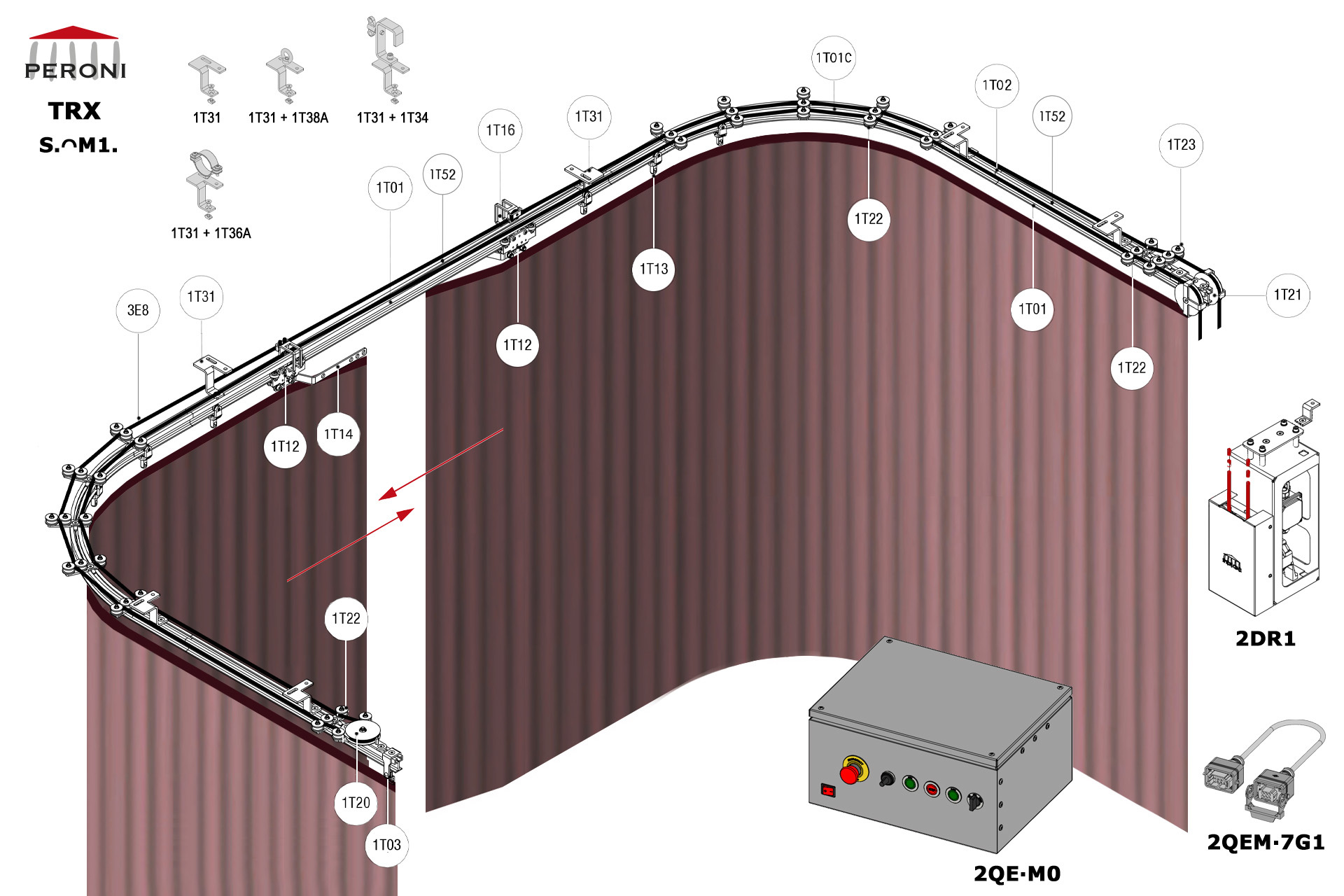

Calha configuração S–.M1. S–. Abertura central trilho único retoM1. Motorizada, cortina até 300 kgsobreposição central até 50 cmComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1T11 - Carrinho de cabeça corda lateral1T13 - Carrinho 2 rodas1T14 - Braço de sobreposiçãoControle movimento1T20 - Polia horizontal1T21 - Polia dupla1T24 - Suporte corda lateral1T15 - Braço fim de curso para 1T11 + 1T501T50 - Fim de curso para 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Hook clamp + parafuso1T36 - Braçadeira Ø 50 mm + channel nut

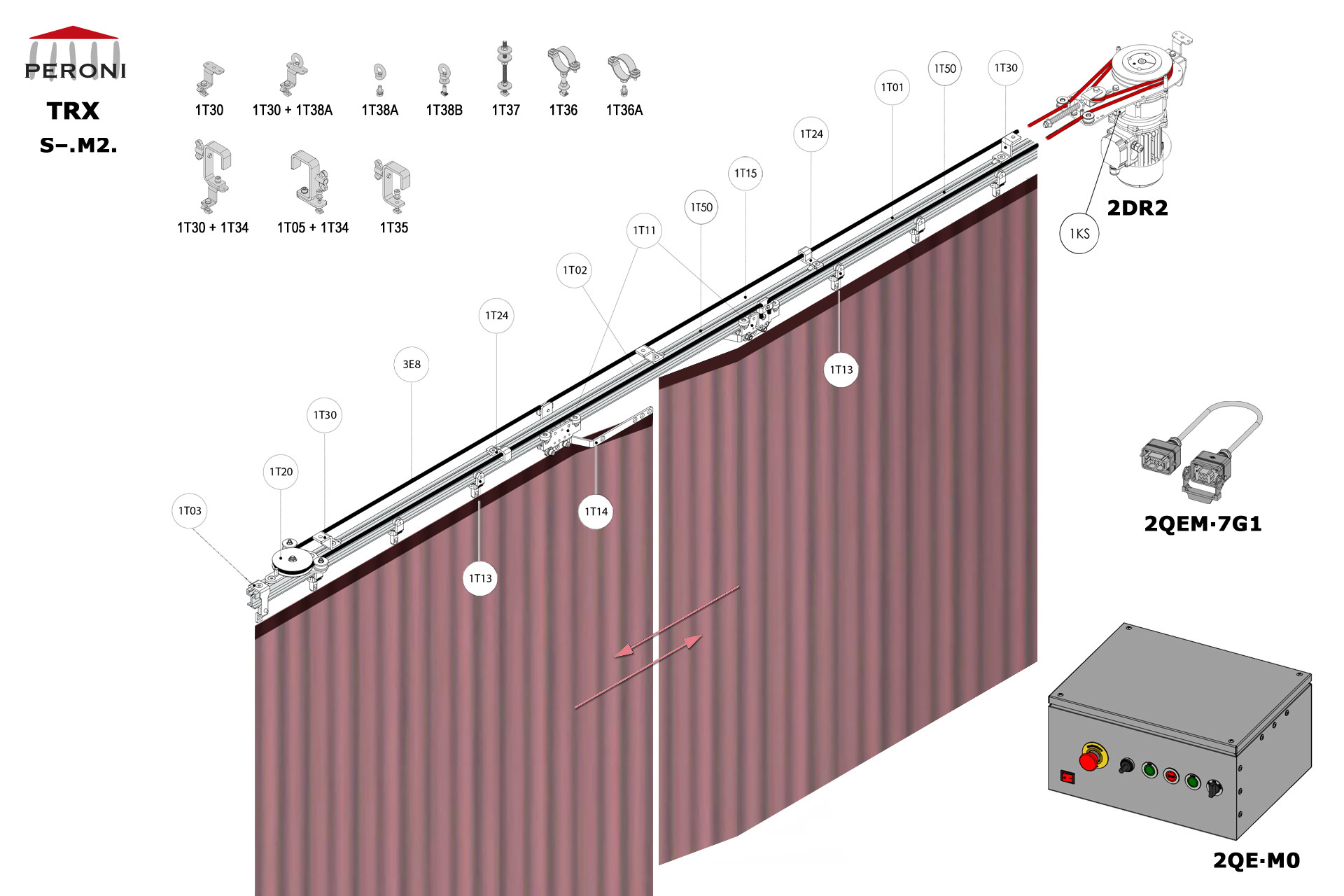

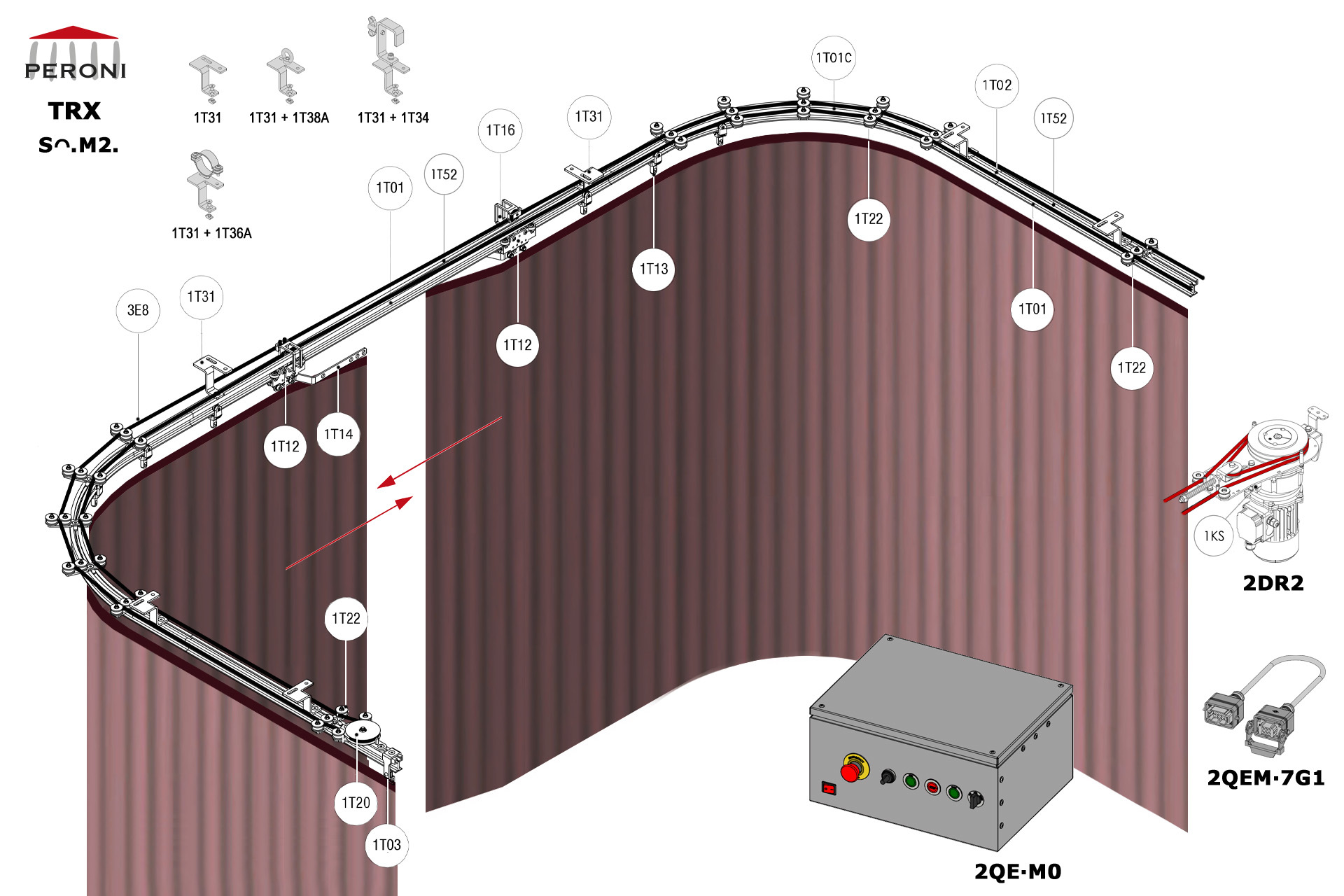

Calha configuração S–.M2. S–. Abertura central trilho único retoM2. Motorizada, cortina até 125 kgsobreposição central até 50 cmComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1KS - Tope1T11 - Carrinho de cabeça corda lateral1T13 - Carrinho 2 rodas1T14 - Braço de sobreposiçãoControle movimento1T20 - Polia horizontal1T24 - Suporte corda lateral1T15 - Braço fim de curso para 1T11 + 1T501T50 - Fim de curso para 1T11 + 1T152DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Hook clamp + parafuso1T36 - Braçadeira Ø 50 mm + channel nut

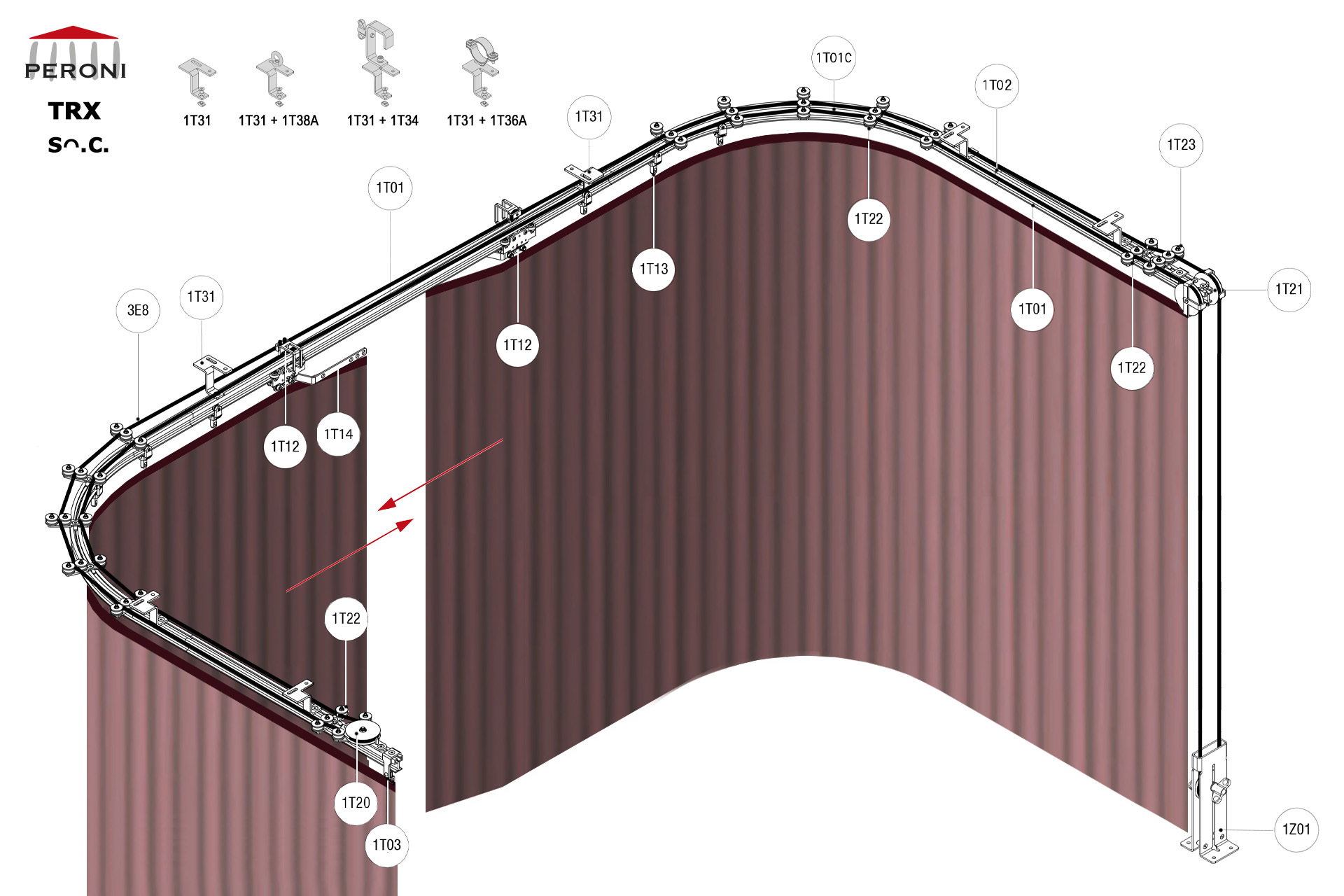

Calha configuração Sᴖ.C. Sᴖ. Abert. central trilho único curvado C. Manual com cordasobreposição central até 50 cmComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1T12 - Carrinho cabeça corda sup.1T13 - Carrinho 2 rodas1T14 - Braço de sobreposiçãoControle movimento1T20 - Polia horizontal1T21 - Polia dupla1T22 - Guia corda superior1T23 - Alinhador corda polia dupla1Z01 - Polia tensão3E - Corda Poly Ø 8 mmFixação1T31 - Engate susp. corda superior1T34 - Hook clamp + parafuso
Calha configuração Sᴖ.M1. Sᴖ. Abert. central trilho único curvadoM1. Motorizada, cortina até 200 kgsobreposição central até 50 cmComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1T12 - Carrinho de cabeça corda superior1T13 - Carrinho 2 rodas1T14 - Braço de sobreposiçãoControle movimento1T20 - Polia horizontal1T21 - Polia dupla1T22 - Guia corda superior1T23 - Alinhador corda polia dupla1T16 - Braço fim de curso para 1T12+1T52+1T531T52 + 1T53 - Fim de curso para1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Hook clamp + parafuso1T36 - Braçadeira Ø 50 mm + channel nut
Calha configuração Sᴖ.M2. Sᴖ. Abert. central trilho único curvadoM2. Motorizada, cortina até 100 kgsobreposição central até 50 cmComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1KS - Tope1T12 - Carrinho de cabeça corda superior1T13 - Carrinho 2 rodas1T14 - Braço de sobreposiçãoControle movimento1T20 - Polia horizontal1T22 - Guia corda superior1T23 - Alinhador corda polia dupla1T16 - Braço fim de curso 1T12+1T52+1T531T52 + 1T53 - Fim de curso 1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Hook clamp + parafuso1T36 - Braçadeira Ø 50 mm + channel nut

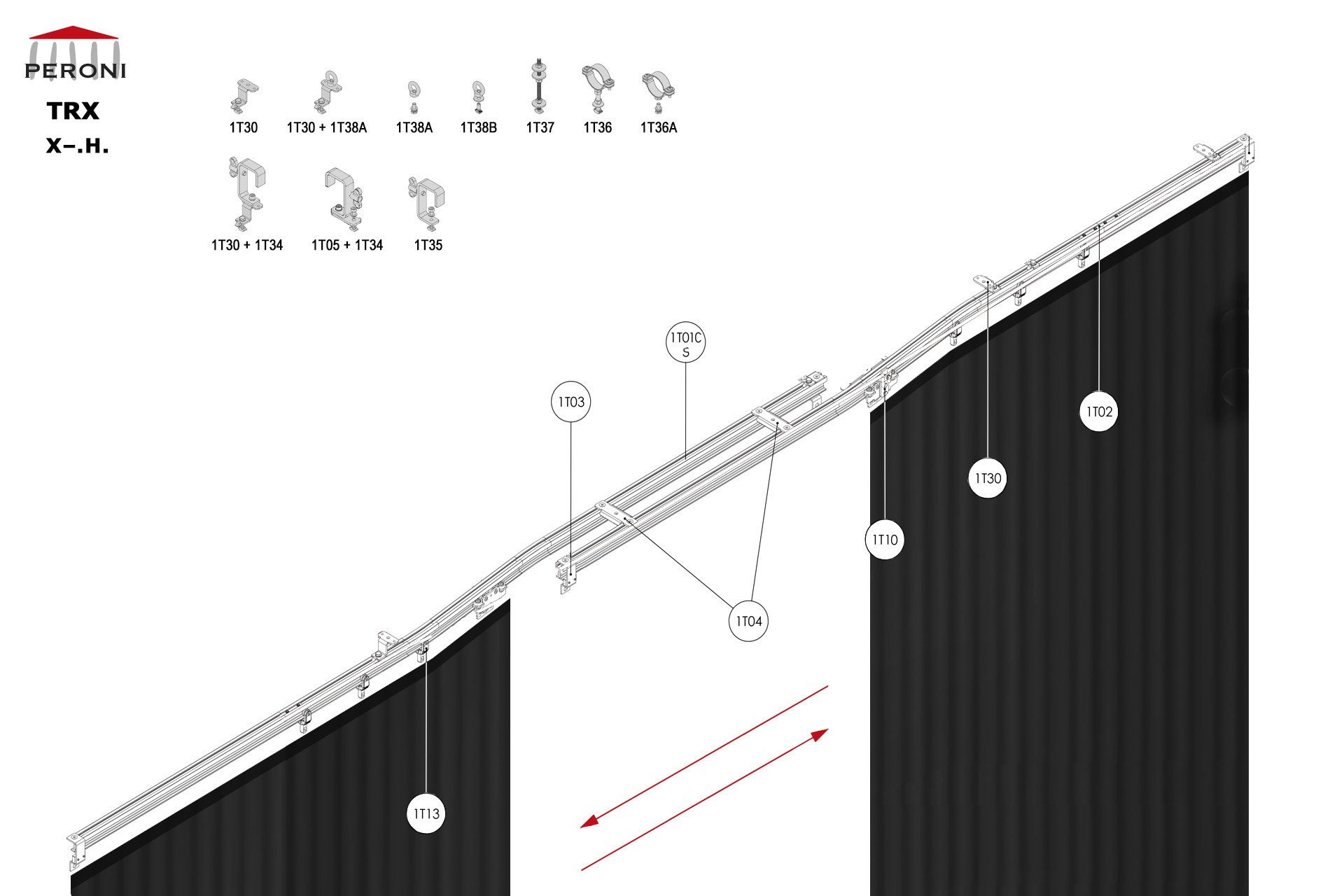

Calha configuração X–.H. X–. Ab. central tr. ún. desdobrado retoH. Manual sem corda sobreposição central até 100 cmComponentes1T01 - Trilho reto1T01C-S - Trilho curvado para desdobramento1T02 - Junção1T03 - Tope1T04 - Placa espaçadora1T10 - Carrinho de cabeça1T13 - Carrinho 2 rodasFixação1T30 - Engate suspensão1T35 - Hook clamp + channel nut1T36 - Braçadeira Ø 50 mm + channel nut

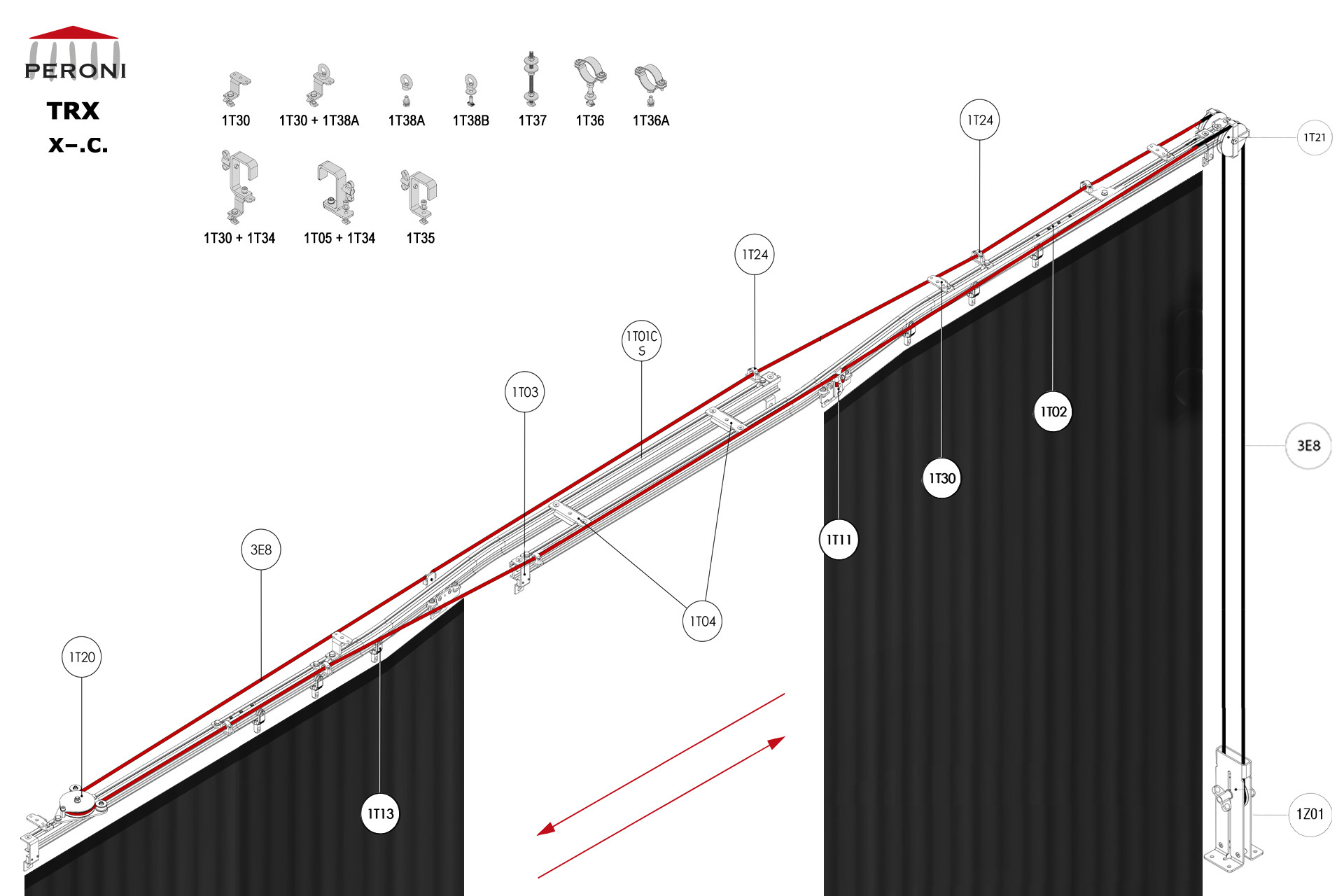

Calha configuração X–.C. X–. Ab. central tr. ún. desdobrado retoC. Manual com corda sobreposição central até 100 cmComponentes1T01 - Trilho reto1T01C-S - Trilho curvado para desdobramento1T02 - Junção1T03 - Tope1T04 - Placa espaçadora1T11 - Carrinho de cabeça corda lateral1T13 - Carrinho 2 rodasControle movimento1T20 - Polia horizontal1T21 - Polia dupla1T24 - Suporte corda lateral1Z01 - Polia tensão3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T35 - Hook clamp + channel nut1T36 - Braçadeira Ø 50 mm + channel nut

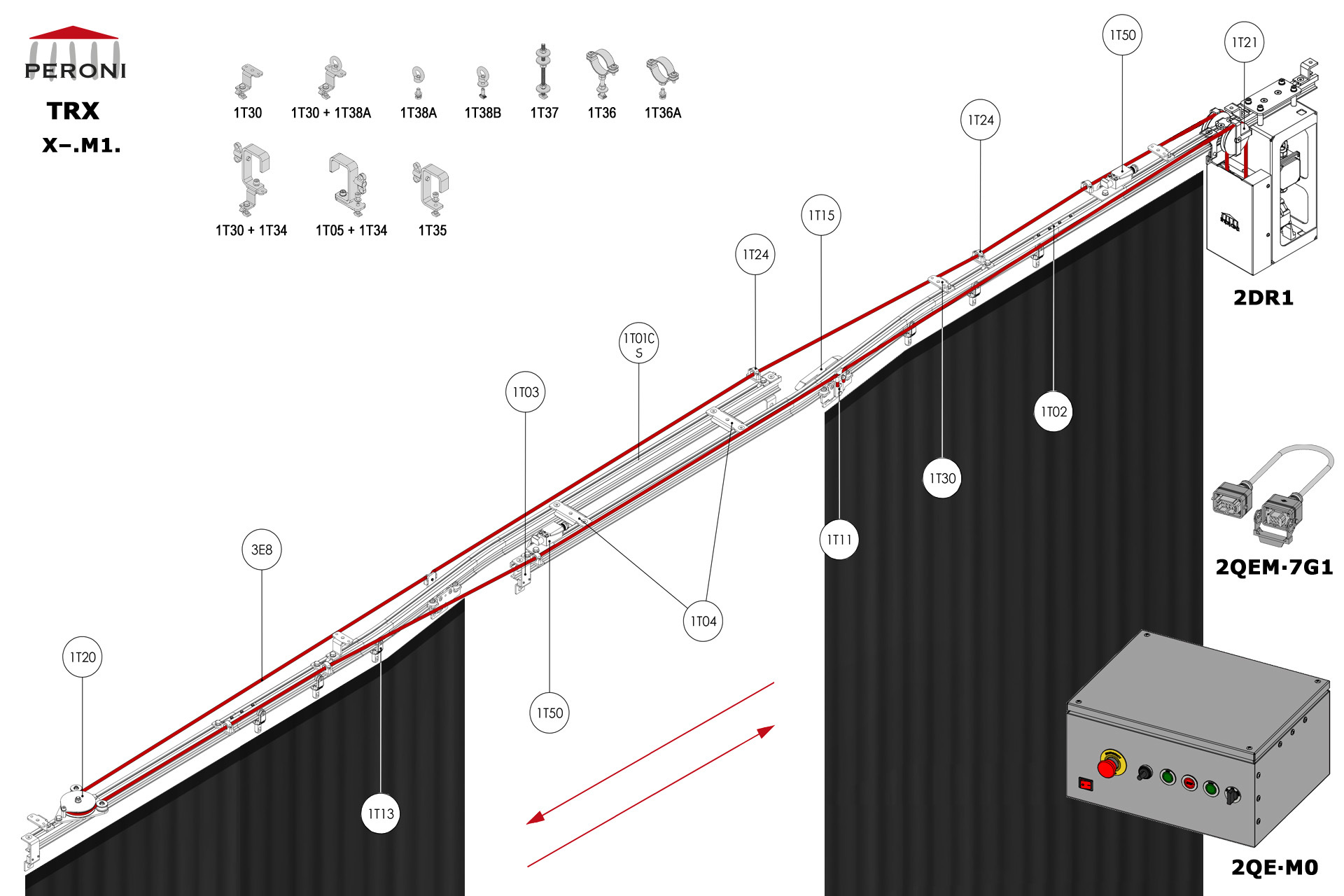

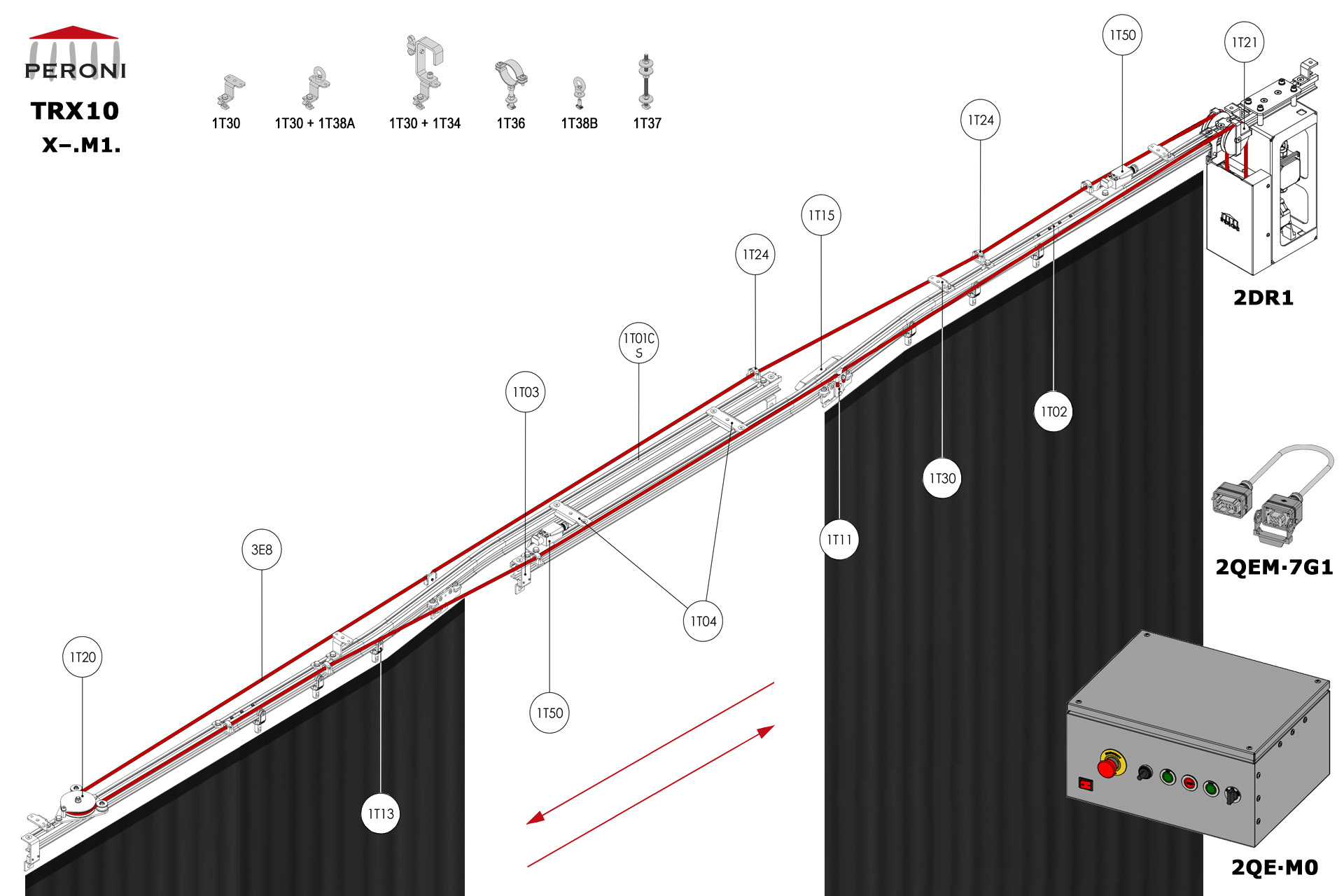

Calha configuração X–.M1. X–. Ab. central tr. ún. desdobrado retoM1. Motorizada, cortina até 300 kg sobreposição central até 100 cmComponentes1T01 - Trilho reto1T01C-S - Trilho curvado para desdobramento1T02 - Junção1T03 - Tope1T04 - Placa espaçadora1T11 - Carrinho de cabeça corda lateral1T13 - Carrinho 2 rodasControle movimento1T20 - Polia horizontal1T21 - Polia dupla1T24 - Suporte corda lateral1T15 - Braço fim de curso para 1T11 + 1T501T50 - Fim de curso para 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Hook clamp + parafuso1T36 - Braçadeira Ø 50 mm + channel nut

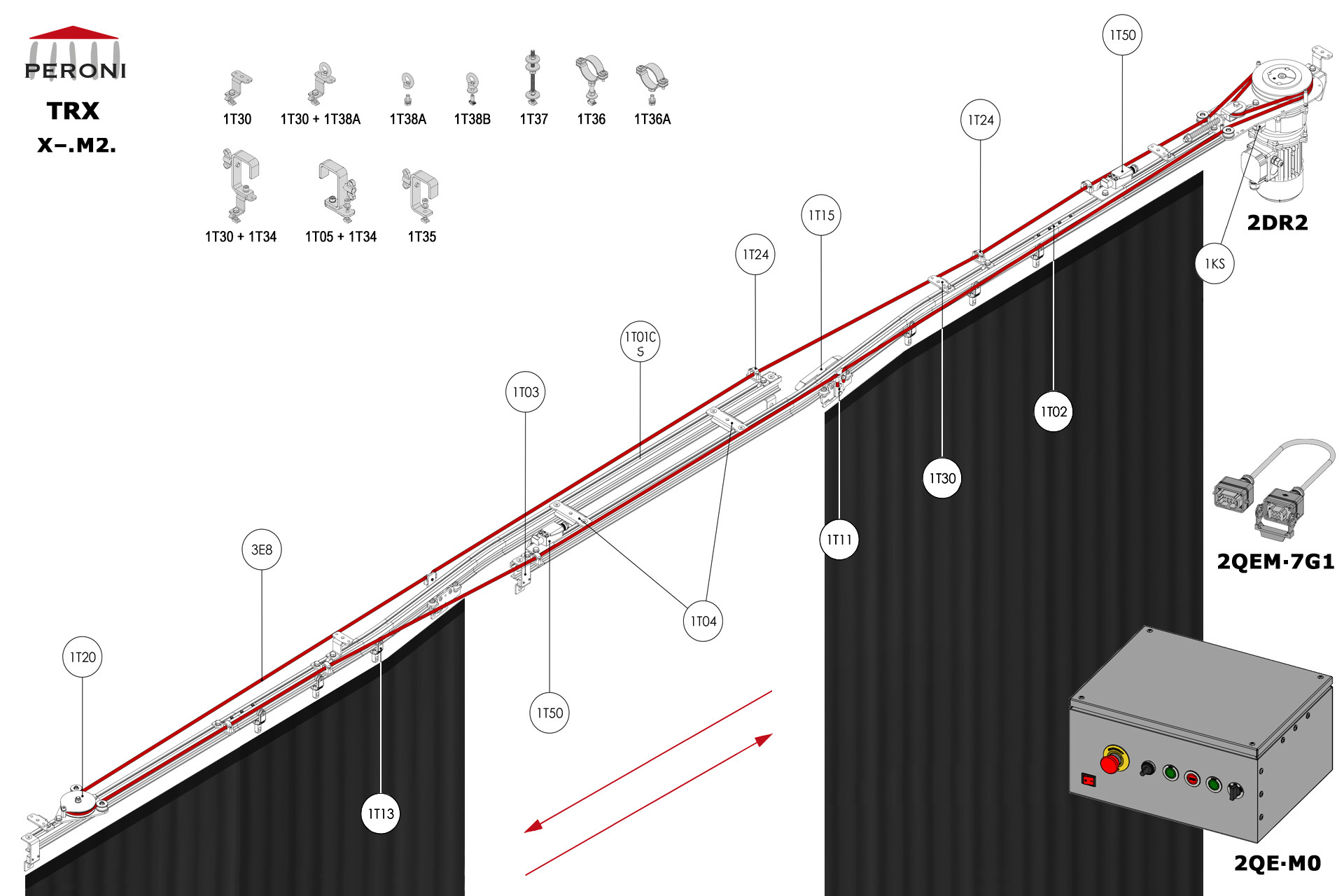

Calha configuração X–.M2. X–. Ab. central tr. ún. desdobrado retoM2. Motorizada, cortina até 125 kg sobreposição central até 100 cmComponentes1T01 - Trilho reto1T01C-S - Trilho curvado para desdobramento1T02 - Junção1T03 - Tope1KS - Tope1T04 - Placa espaçadora1T11 - Carrinho de cabeça corda lateral1T13 - Carrinho 2 rodasControle movimento1T20 - Polia horizontal1T24 - Suporte corda lateral1T15 - Braço fim de curso para 1T11 + 1T501T50 - Fim de curso para 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Hook clamp + parafuso1T36 - Braçadeira Ø 50 mm + channel nut

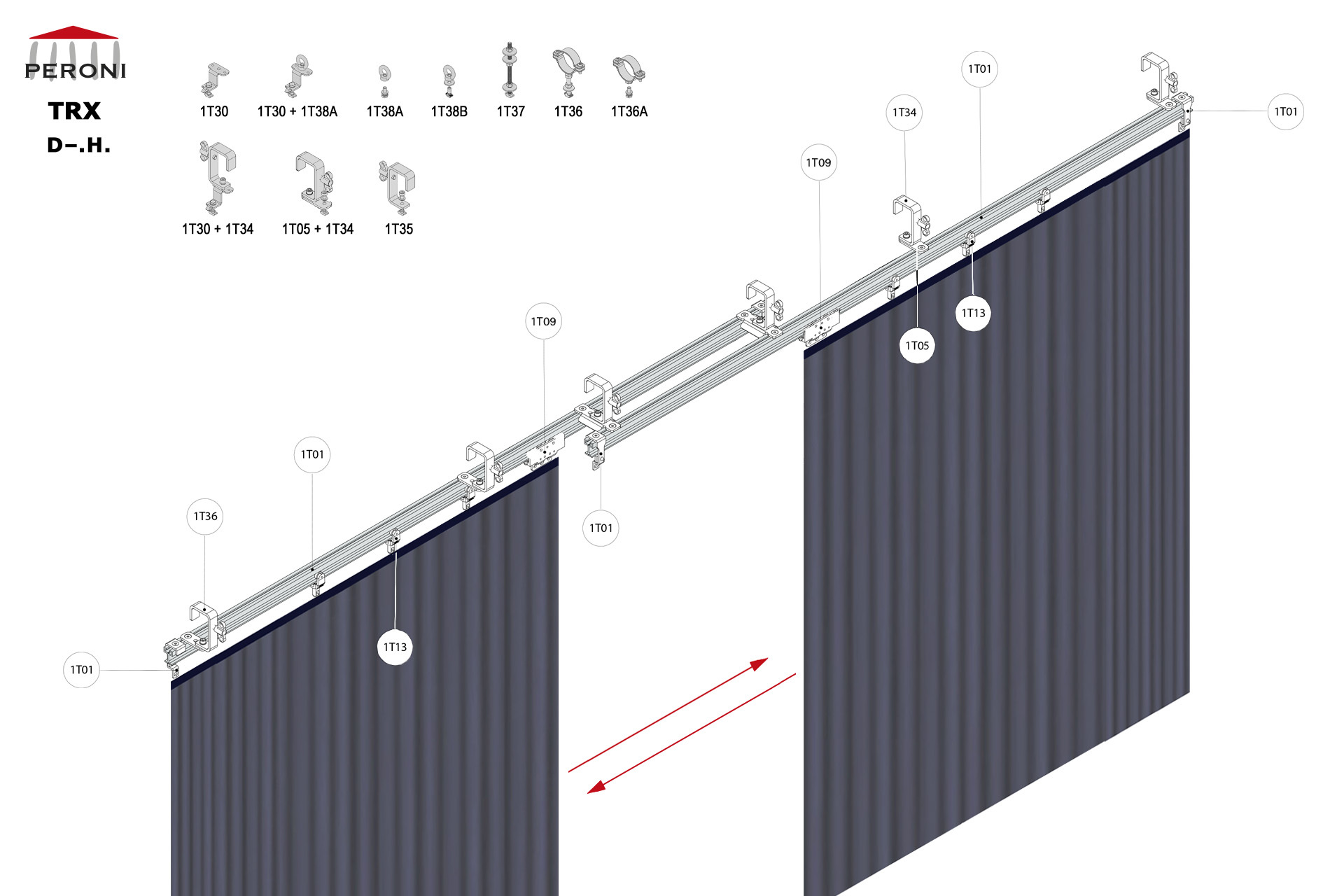

Calha configuração D–.H. D–. Abertura central trilho duplo retoH. Manual sem cordasobreposição central superior a 50 cmComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1T04 - Placa espaçadora1T10 - Carrinho de cabeça1T13 - Carrinho 2 rodasFixação1T30 - Engate suspenção1T34 - Hook clamp + parafuso + 1T05 - Extensão 1T34

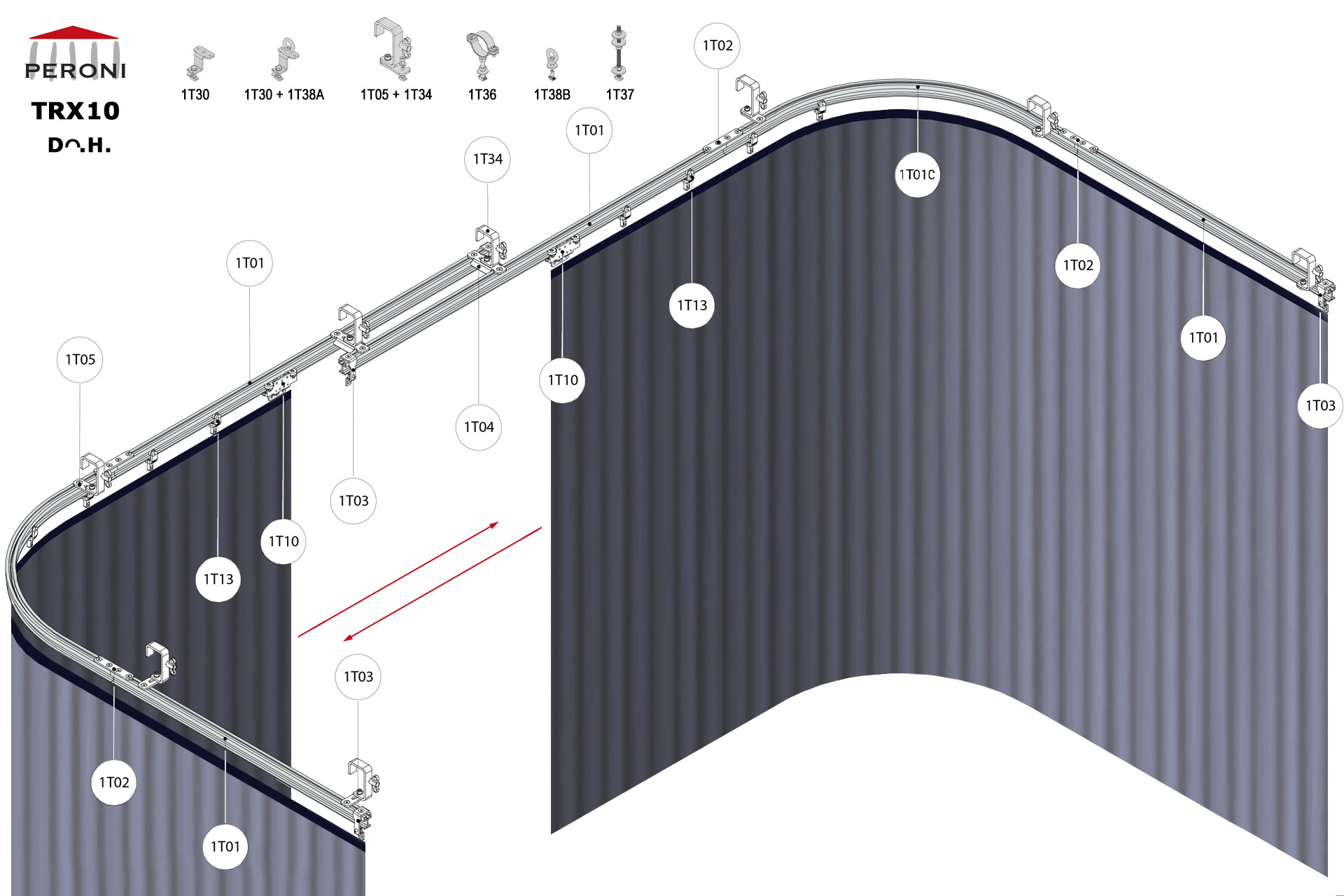

Calha configuração Dᴖ.H. Dᴖ. Abert. central trilho duplo curvadoH. Manual sem cordasobreposição central superior a 50 cmComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1T04 - Placa espaçadora1T10 - Carrinho de cabeça1T13 - Carrinho 2 rodasFixação1T30 - Engate suspenção1T34 - Hook clamp + parafuso + 1T05 - Extensão para 1T34

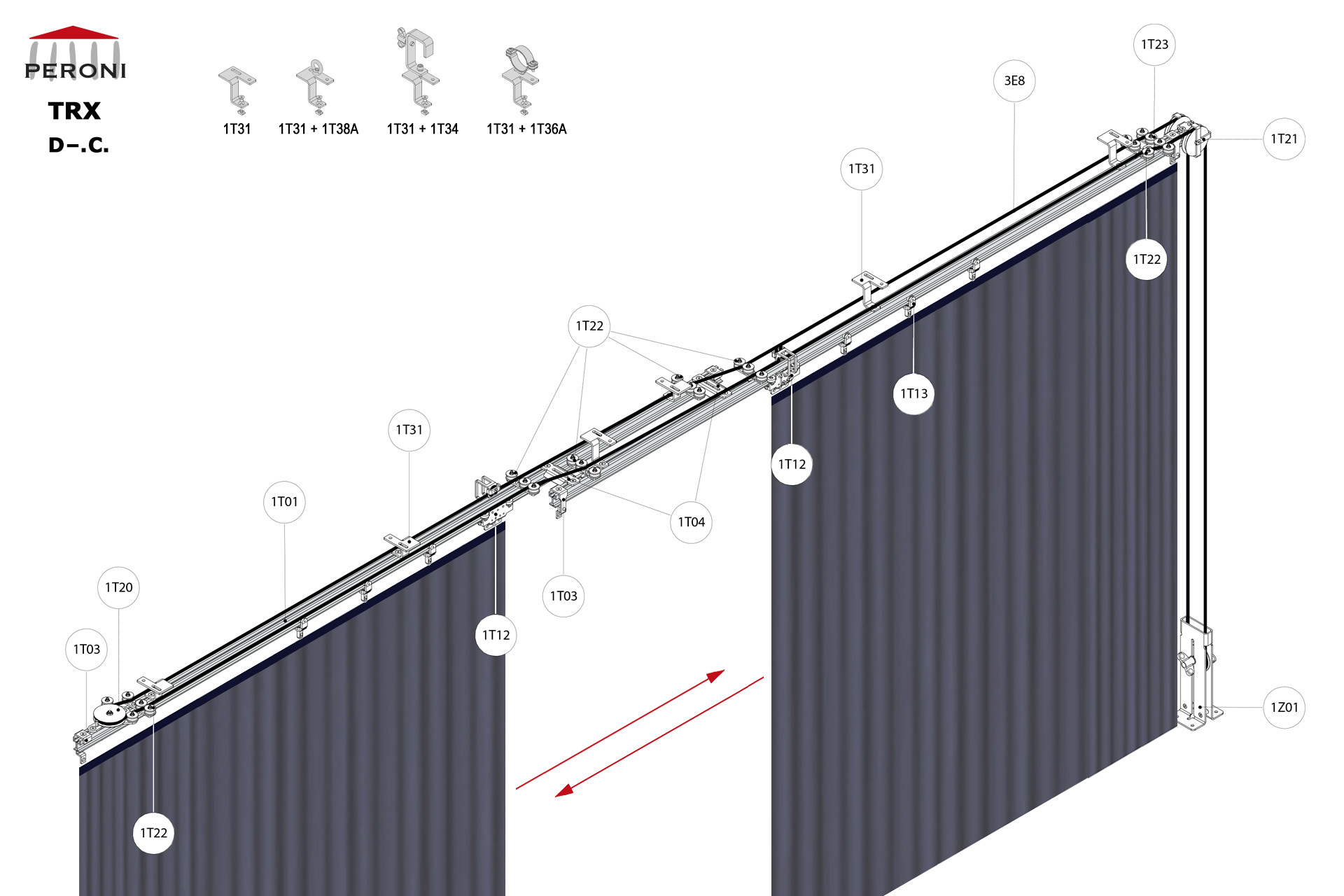

Calha configuração D–.C.D–. Abertura central trilho duplo retoC. Manual com cordasobreposição central superior a 50 cmComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1T04 - Placa espaçadora1T12 - Carrinho de cabeça corda superior1T13 - Carrinho 2 rodasControle movimento1T20 - Polia horizontal1T21 - Polia dupla1T22 - Buia corda superior1T23 - Alinhador corda polia dupla1Z01 - Polia tensão3E - Corda Poly Ø 8 mmFixação1T31 - Engate susp. corda superior1T34 - Hook clamp + parafuso

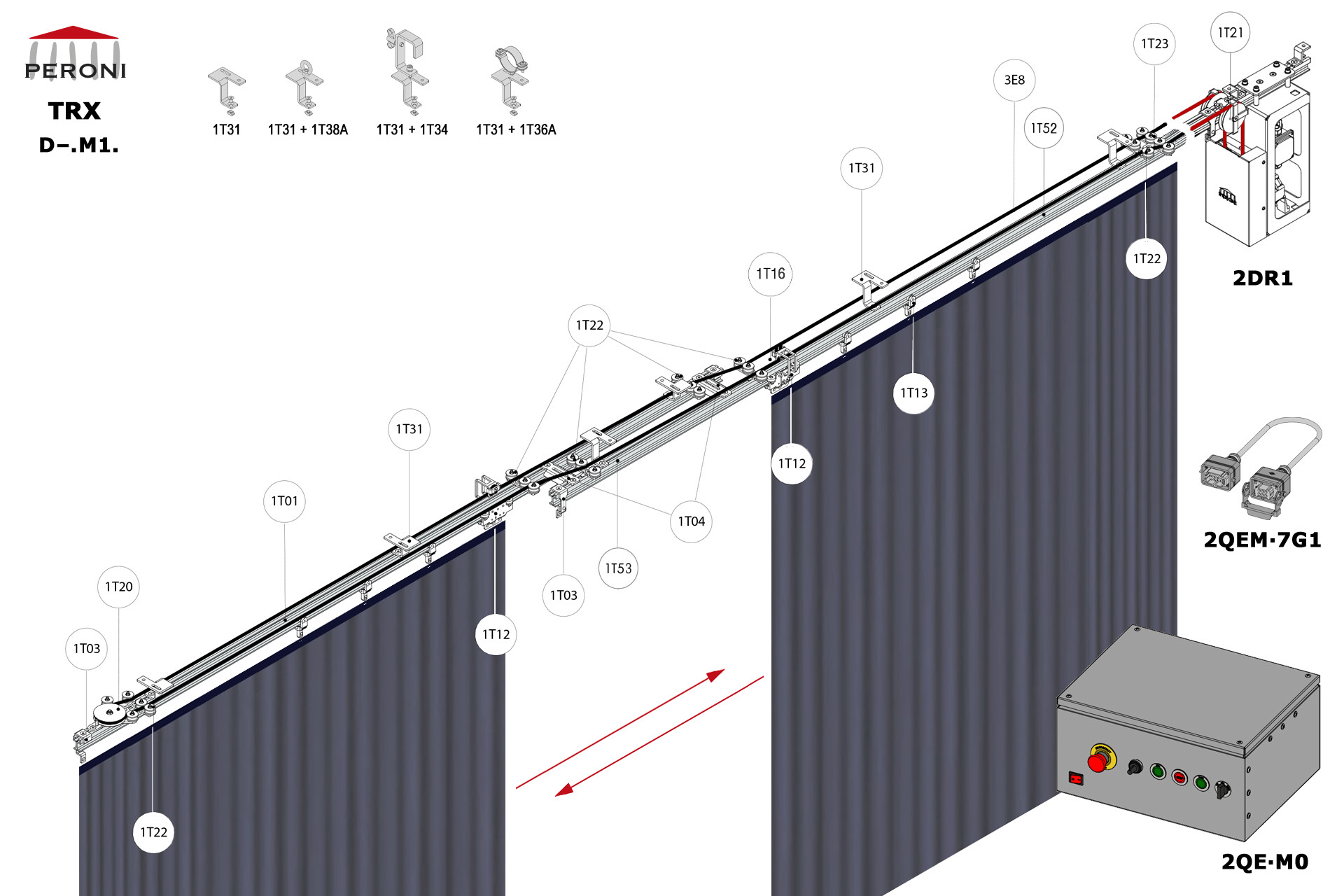

Calha configuração D–.M1. D–. Abertura central trilho duplo retoM1. Motorizada, cortina até 300 kgsobreposição central superior a 50 cmComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1T04 - Placa espaçadora1T12 - Carrinho de cabeça corda superior1T13 - Carrinho 2 rodasControle movimento1T20 - Polia horizontal1T21 - Polia dupla1T22 - Guia corda superior1T23 - Alinhador corda polia dupla1T16 - Braço fim de curso para 1T12+1T52+1T531T52 + 1T53 - Fim de curso para1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Hook clamp + parafuso1T36 - Braçadeira Ø 50 mm + channel nut

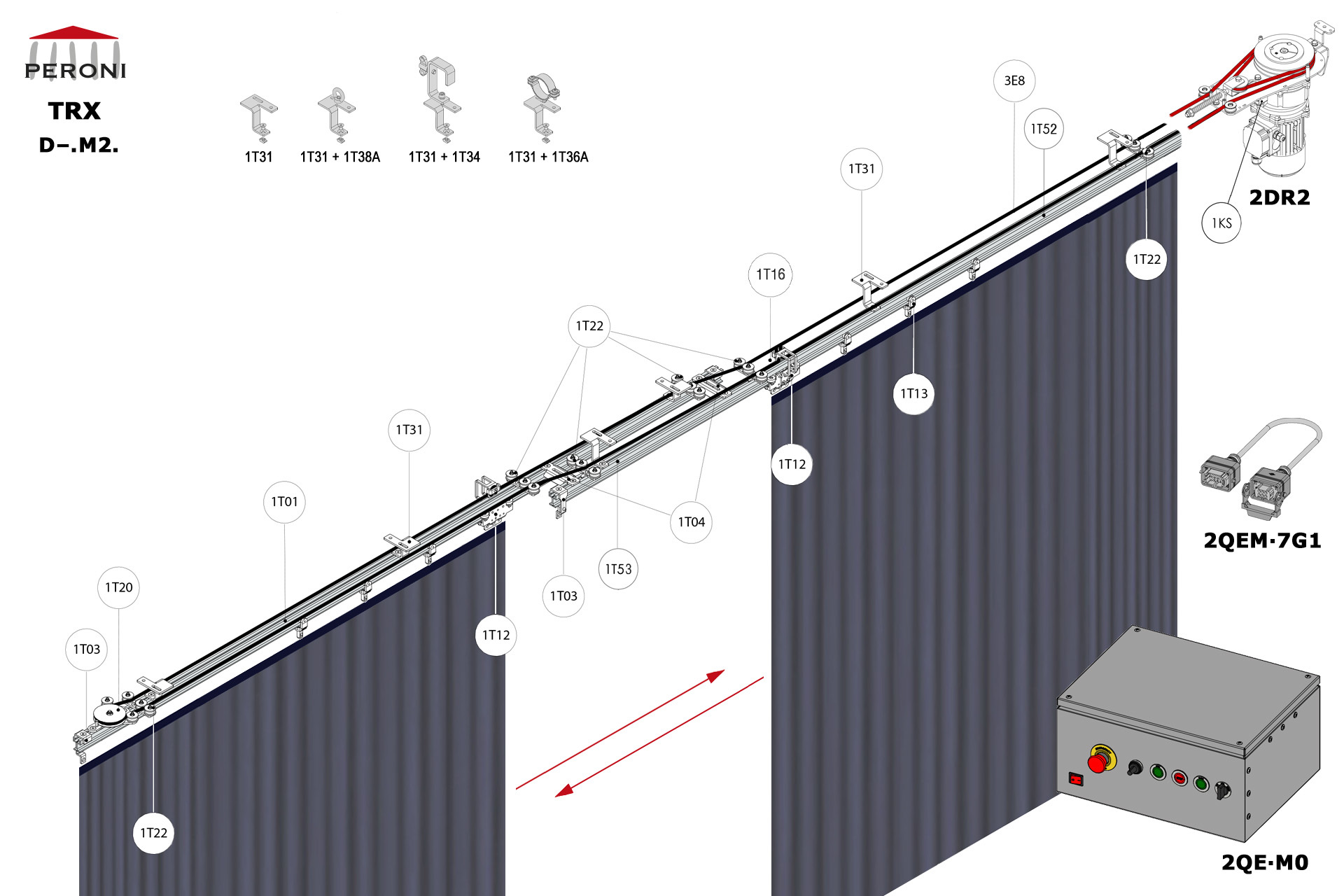

Calha configuração D–.M2. D–. Abertura central trilho duplo retoM2. Motorizada, cortina até 125 kgsobreposição central superior a 50 cmComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1KS - Tope1T04 - Placa espaçadora1T12 - Carrinho de cabeça corda superior1T13 - Carrinho 2 rodasControle movimento1T20 - Polia horizontal1T22 - Guia corda superior1T23 - Alinhador corda polia dupla1T16 - Braço fim de curso para 1T12+1T52+1T531T52 + 1T53 - Fim de curso para1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Hook clamp + parafuso1T36 - Braçadeira Ø 50 mm + channel nut

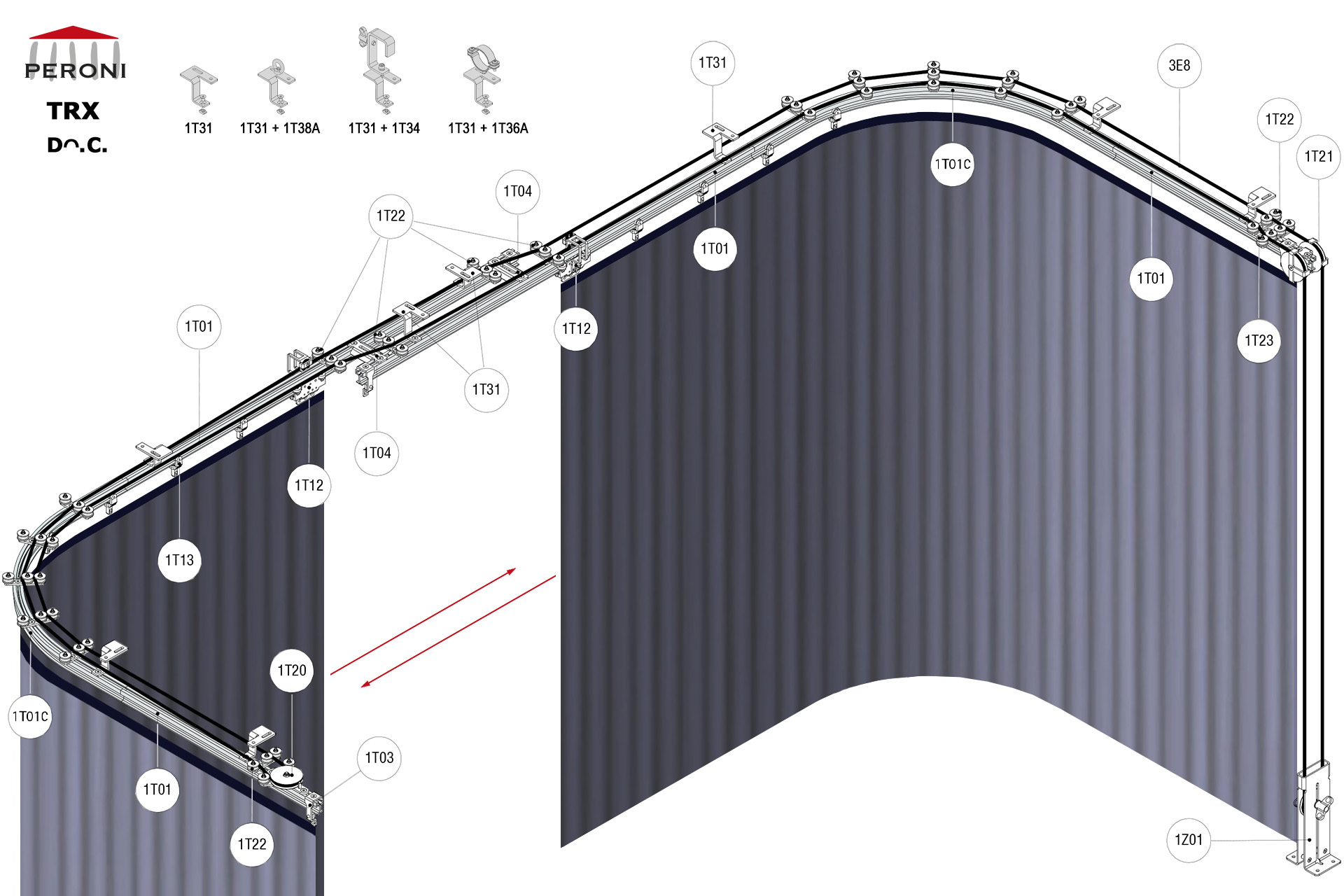

Calha configuração Dᴖ.C. Dᴖ. Abert. central trilho duplo curvado C. Manual com cordasobreposição central superior a 50 cmComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1T04 - Placa espaçadora1T12 - Carrinho cabeça corda sup.1T13 - Carrinho 2 rodasControle movimento1T20 - Polia horizontal1T21 - Polia dupla1T22 - Guia corda superior1T23 - Alinhador corda polia dupla1Z01 - Polia tensão3E - Corda Poly Ø 8 mmFixação1T31 - Engate susp. corda superior1T34 - Hook clamp + parafuso

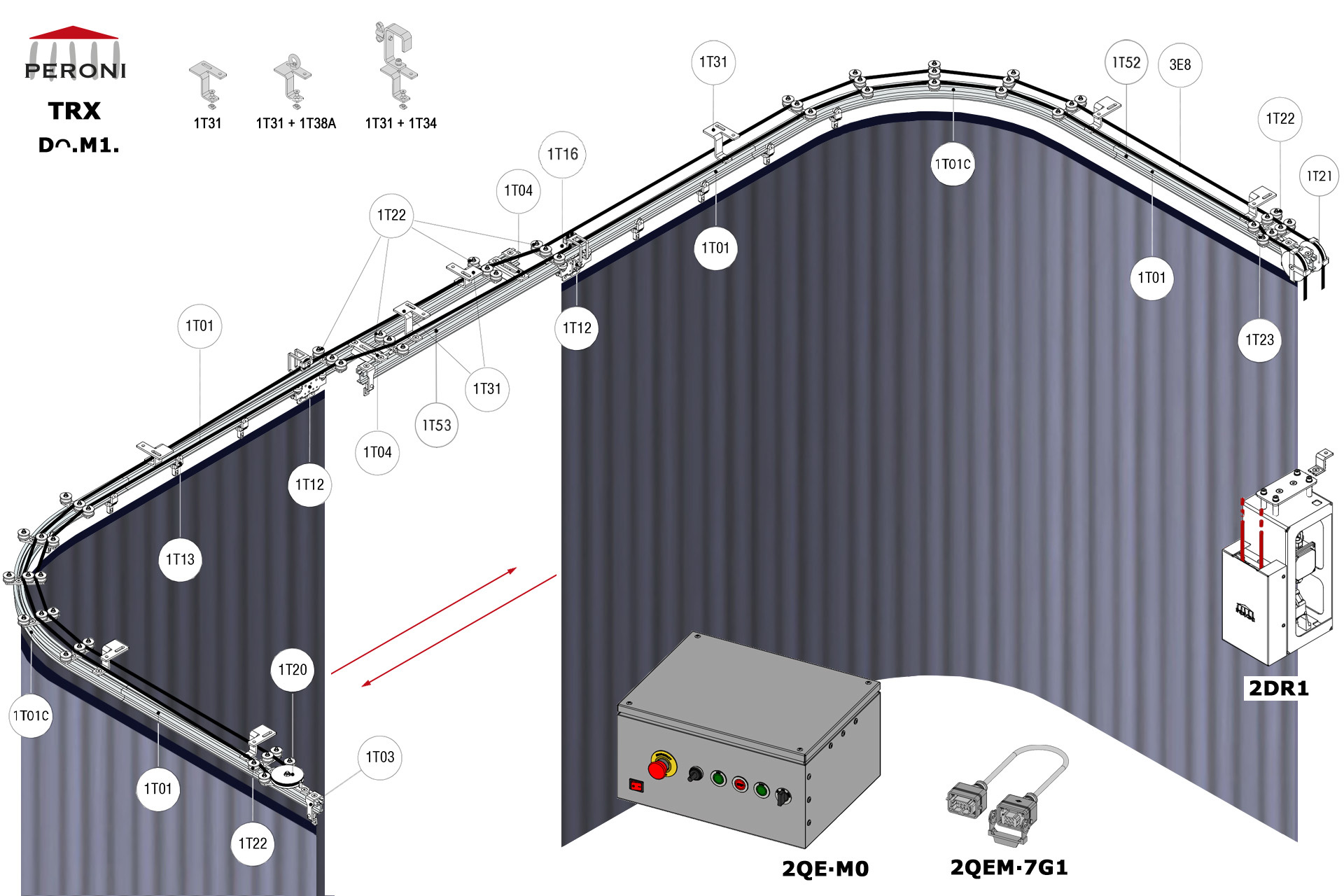

Calha configuração Dᴖ.M1. Dᴖ. Abertura central trilho duplo retoM1. Motorizada, cortina até 200 kgsobreposição central superior a 50 cmComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1T04 - Placa espaçadora1T12 - Carrinho de cabeça corda superior1T13 - Carrinho 2 rodasControle movimento1T20 - Polia horizontal1T21 - Polia dupla1T22 - Guia corda superior1T23 - Alinhador corda polia dupla1T16 - Braço fim de curso para 1T12+1T52+1T531T52 + 1T53 - Fim de curso para1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Hook clamp + parafuso1T36 - Braçadeira Ø 50 mm + channel nut

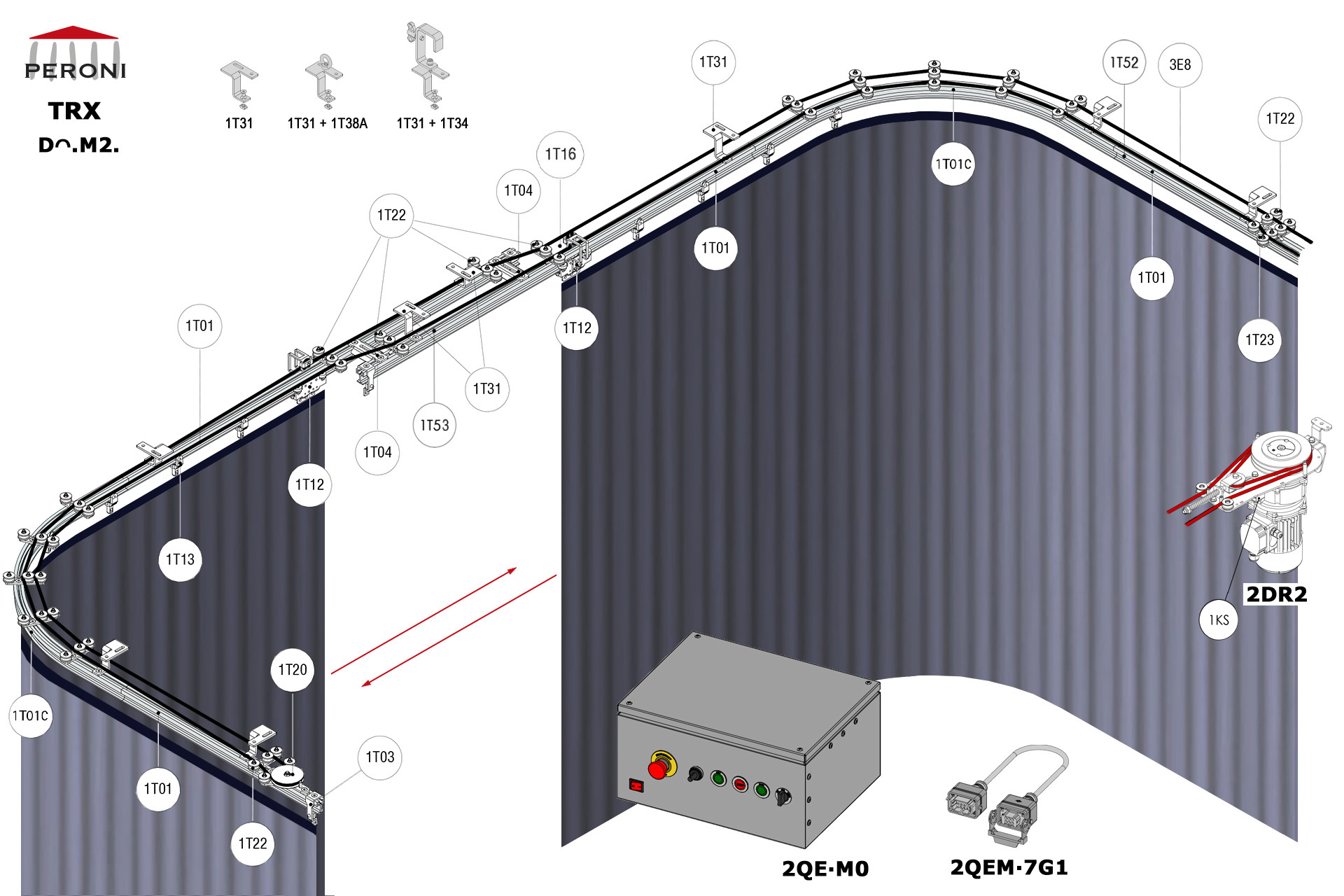

Calha configuração Dᴖ.M2. Dᴖ. Abertura central trilho duplo retoM2. Motorizada, cortina até 100 kgsobreposição central superior a 50 cmComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1KS - Tope1T04 - Placa espaçadora1T12 - Carrinho de cabeça corda superior1T13 - Carrinho 2 rodasControle movimento1T20 - Polia horizontal1T22 - Guia corda superior1T23 - Alinhador corda polia dupla1T16 - Braço fim de curso para 1T12+1T52+1T531T52 + 1T53 - Fim de curso para1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Hook clamp + parafuso1T36 - Braçadeira Ø 50 mm + channel nut

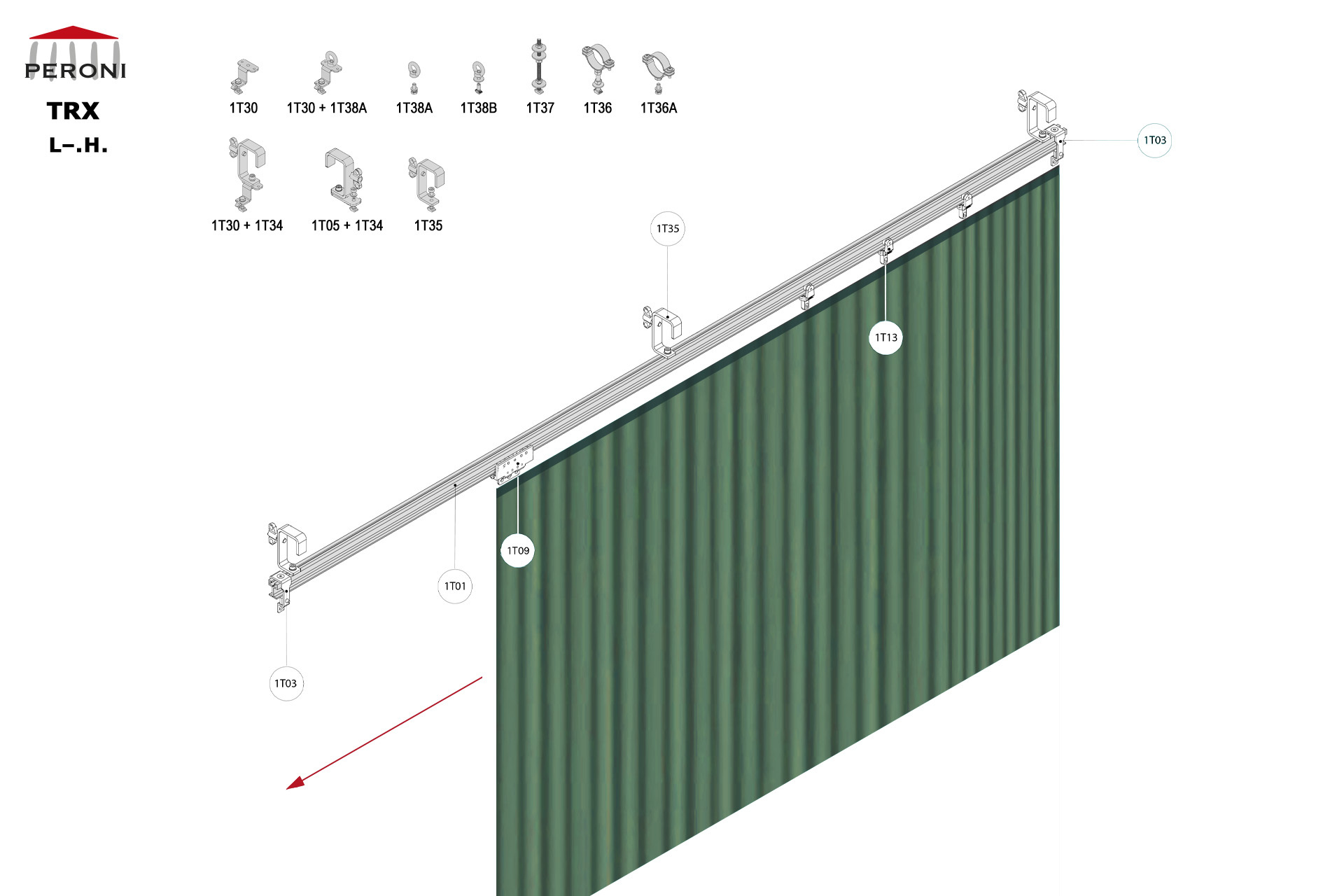

Calha configuração L–.H. L–. Abertura lateral trilho retoH. Manual sem cordaComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1T10 - Carrinho de cabeça1T13 - Carrinho 2 rodasFixação1T30 - Engate suspensão1T35 - Hook clamp + channel nut1T36 - Braçadeira Ø 50 mm + channel nut

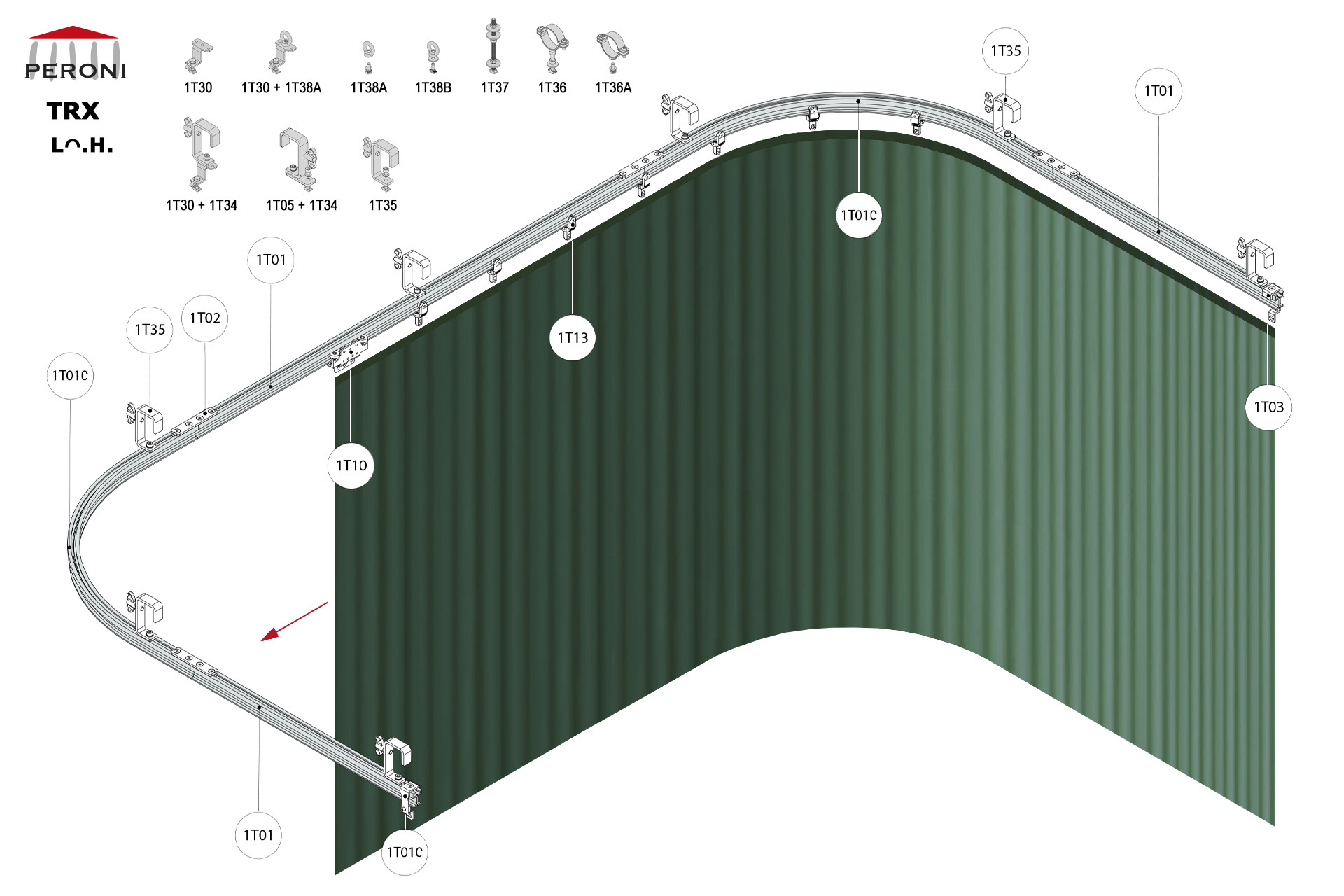

Calha configuração Lᴖ.H. Lᴖ. Abertura lateral trilho curvadoH. Manual sem cordaComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1T10 - Carrinho de cabeça1T13 - Carrinho 2 rodasFixação1T30 - Engate suspensão1T35 - Hook clamp + channel nut1T36 - Braçadeira Ø 50 mm + channel nut

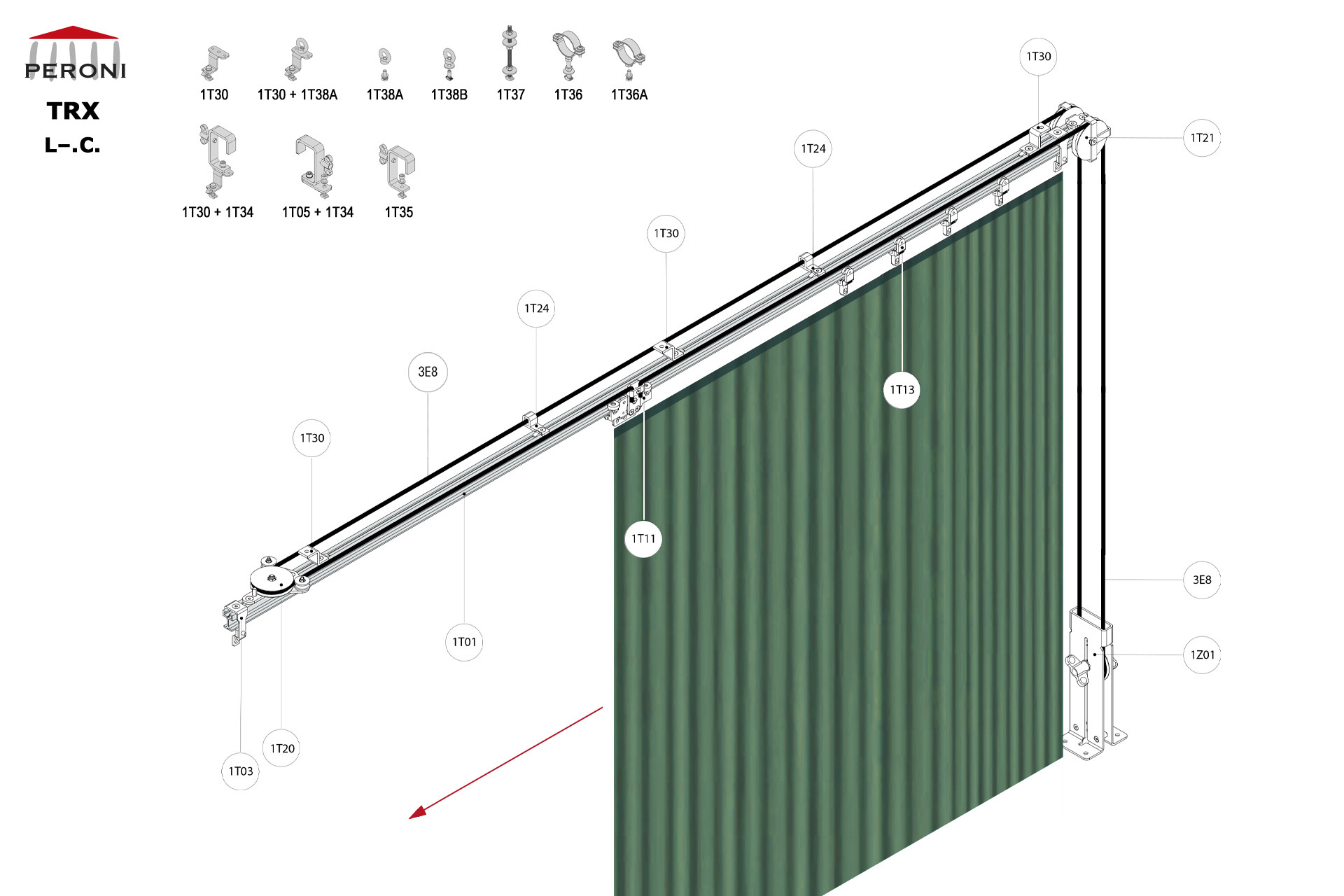

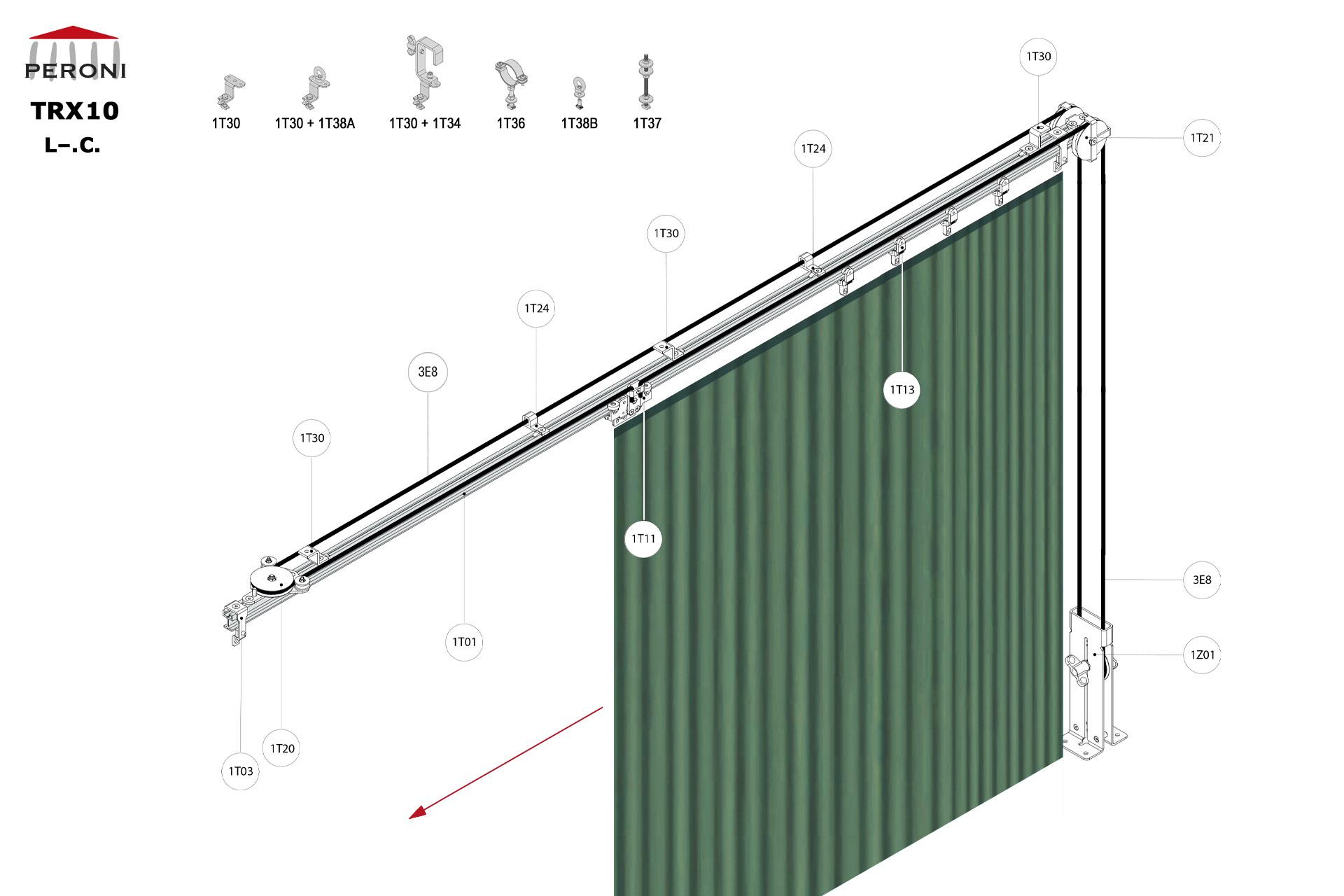

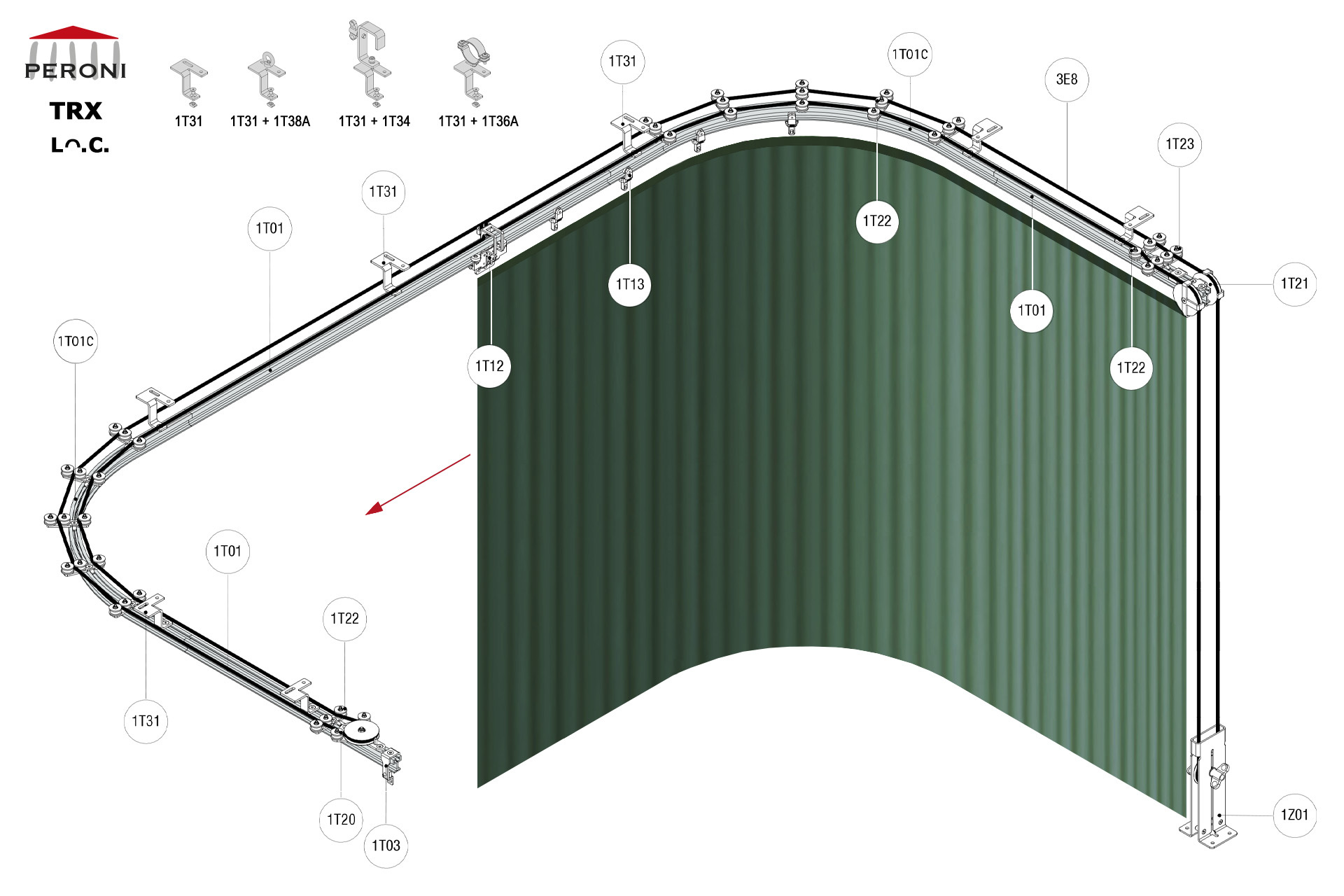

Calha configuração L–.C. L–. Abertura lateralC. Manual com cordaComponentesL –. Abertura lateral trilho reto1T02 - Junção1T03 - Tope1T11 - Carrinho de cabeça corda lateral1T13 - Carrinho 2 rodasControle movimento1T20 - Polia horizontal1T21 - Polia dupla1T24 - Suporte corda lateral1Z01 - Tendicorda3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Hook clamp + parafuso1T36 - Braçadeira Ø 50 mm + channel nut

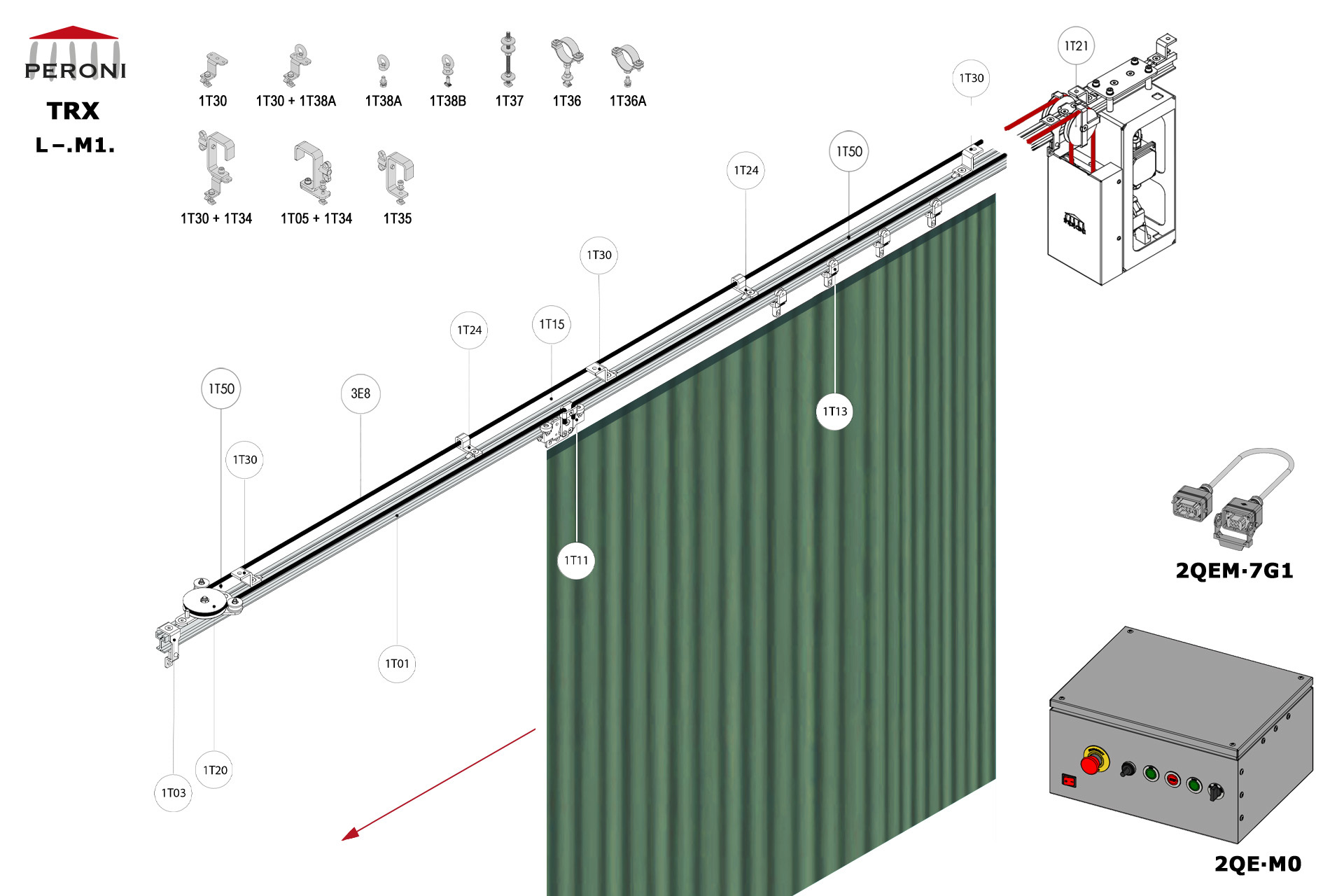

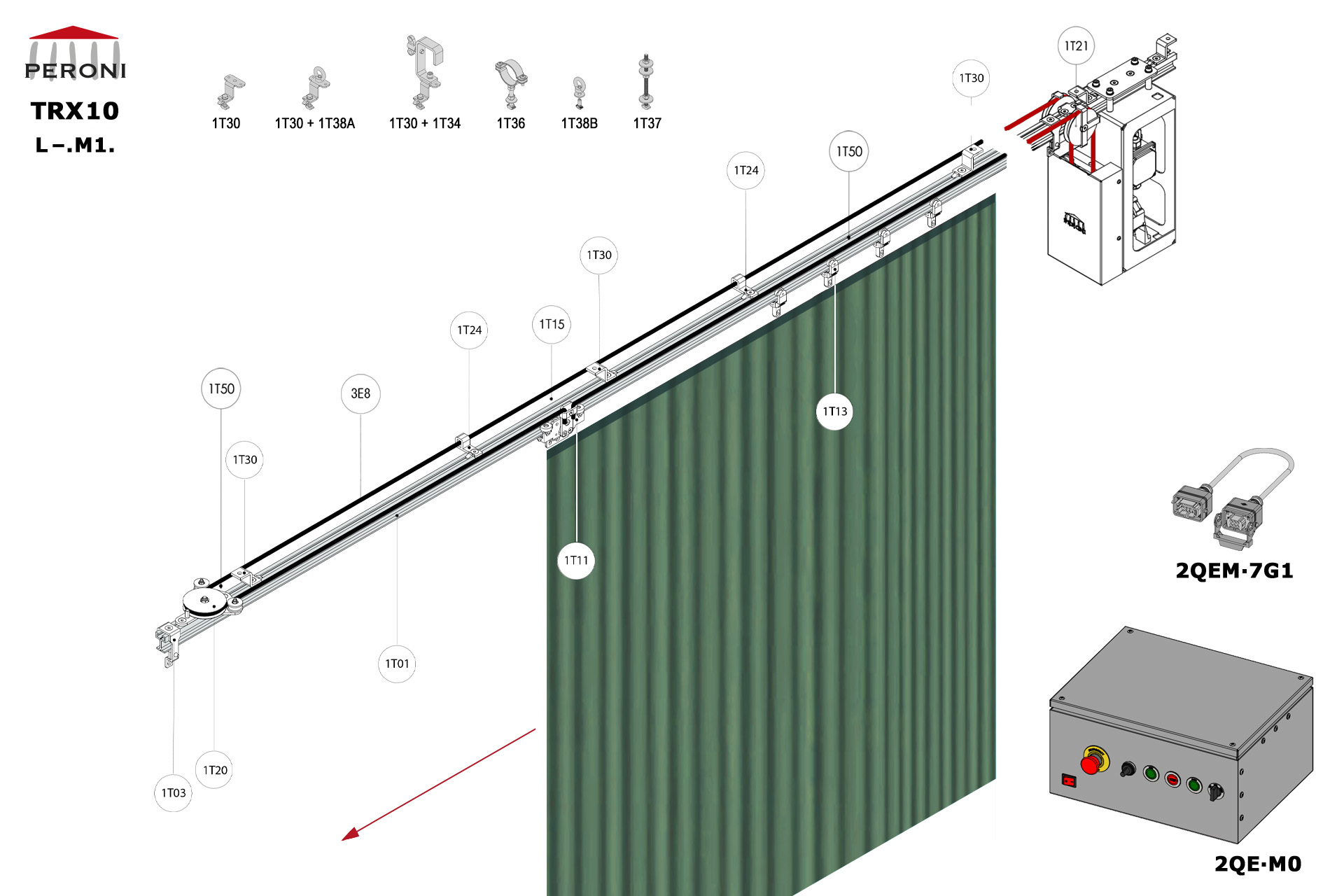

Calha configuração L–.M1. L–. Abertura lateral trilho retoM1. MotorizadaComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1T11 - Carrinho de cabeça corda lateral1T13 - Carrinho 2 rodasControle movimento1T20 - Polia horizontal1T21 - Polia dupla1T24 - Suporte corda lateral1T15 - Riscontro finec. per 1T11 + 1T501T50 - Finecorsa per 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Hook clamp + parafuso1T36 - Braçadeira Ø 50 mm + channel nut

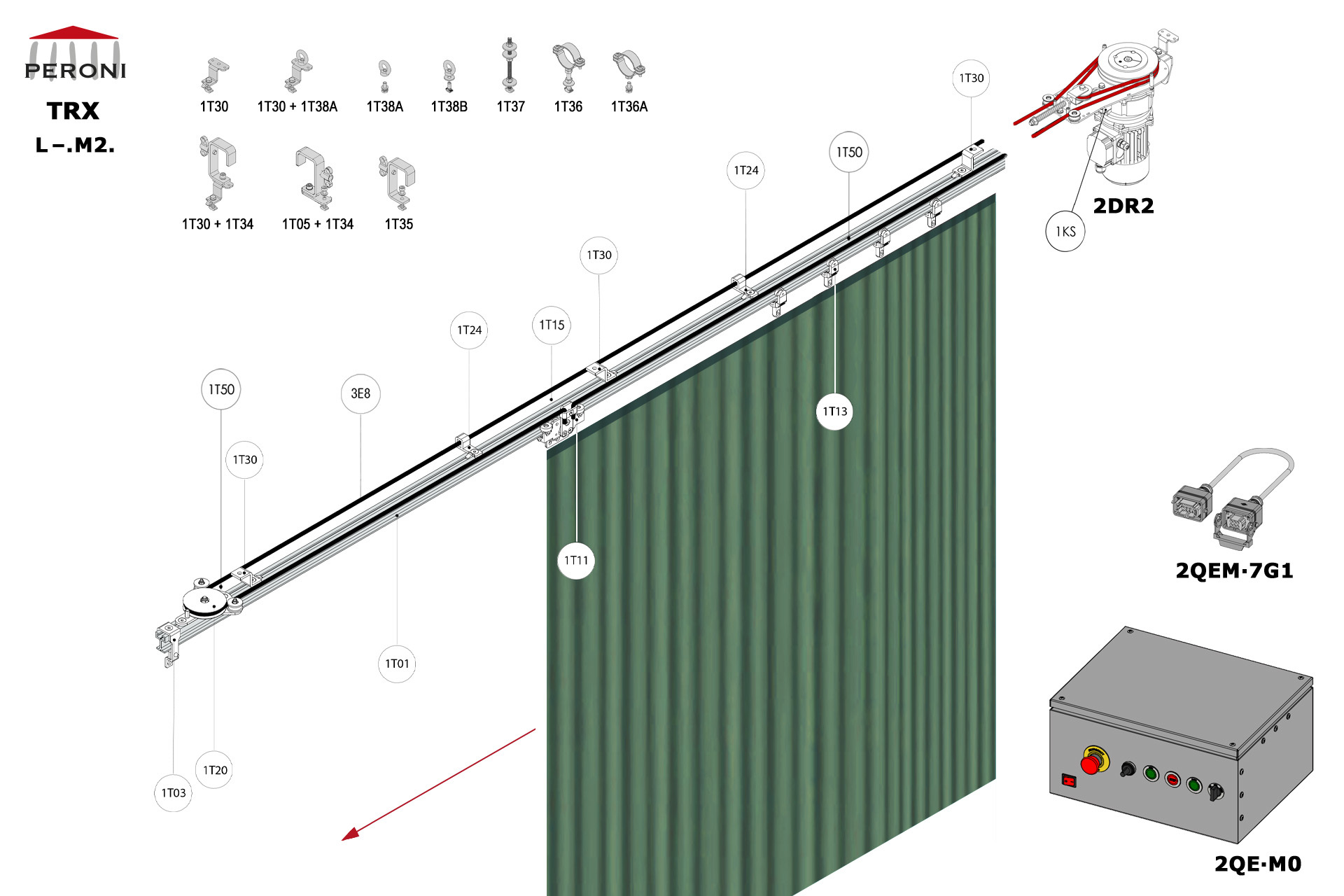

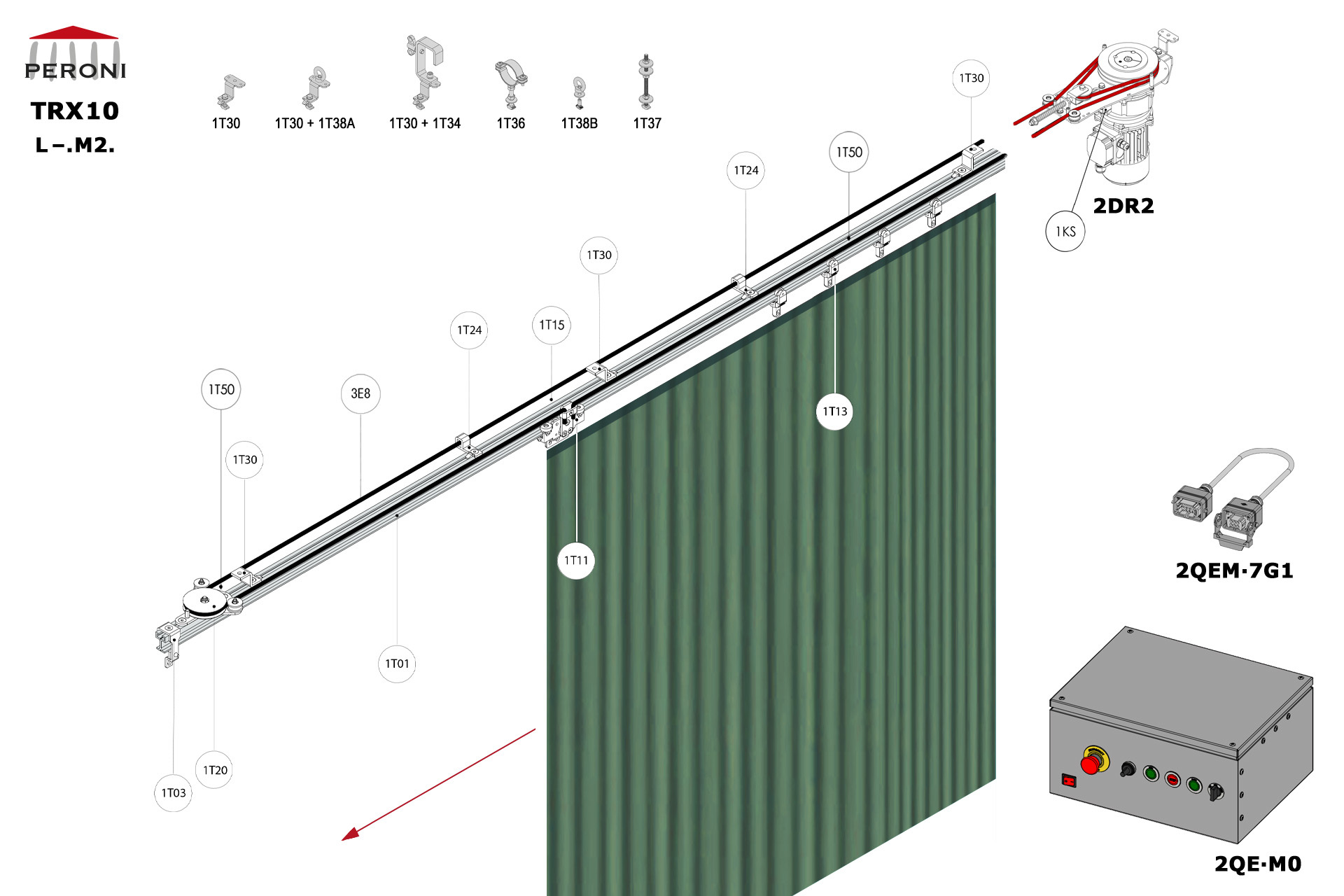

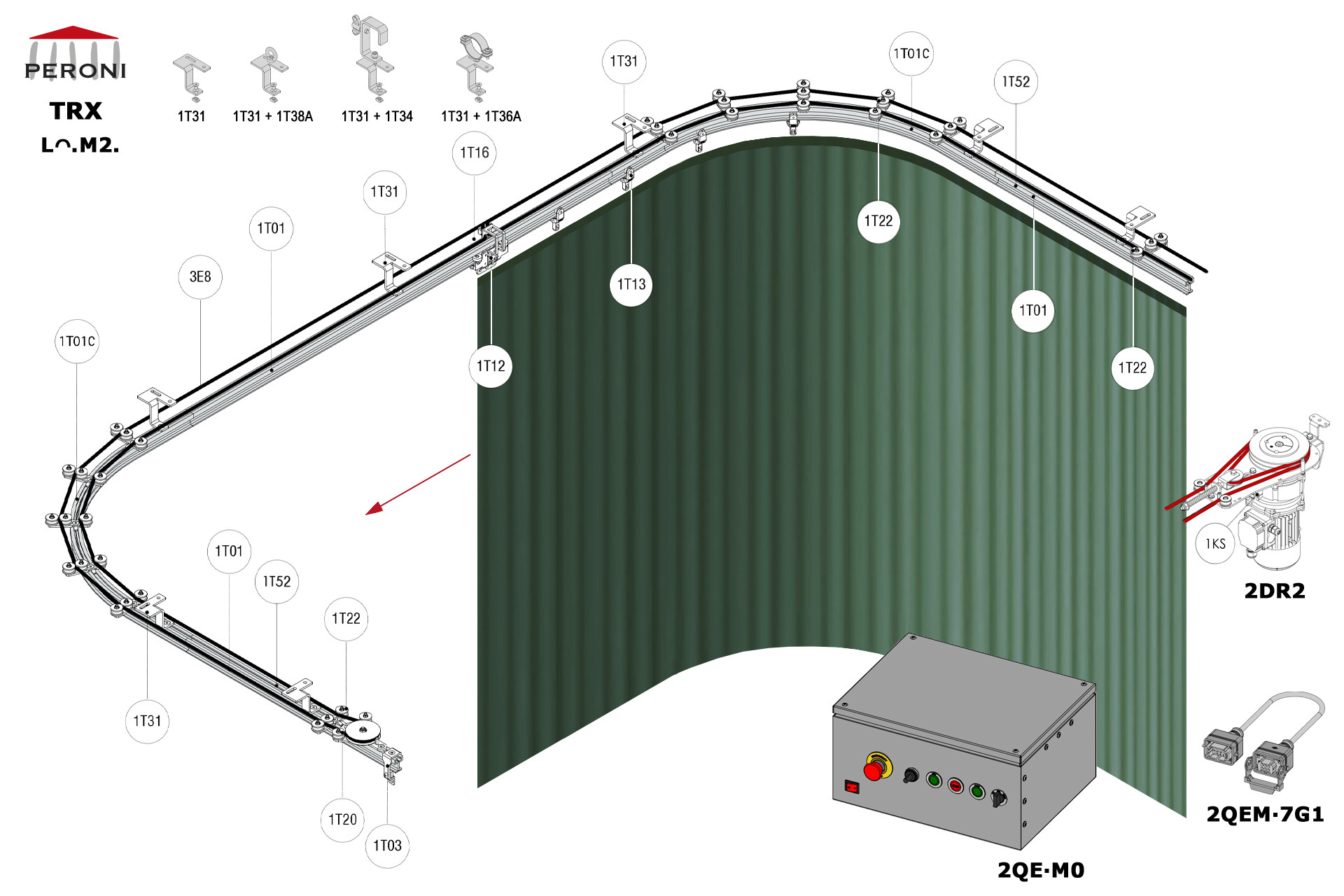

Calha configuração L–.M2. L–. Abertura lateral trilho retoM2. Motorizada, cortina até 125 kgComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1KS - Tope1T11 - Carrinho de cabeça corda lateral1T13 - Carrinho 2 rodasControle movimento1T20 - Polia horizontal1T24 - Suporte corda lateral1T15 - Riscontro finec. per 1T11 + 1T501T50 - Finecorsa per 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Hook clamp + parafuso1T36 - Braçadeira Ø 50 mm + channel nut
Calha configuração Lᴖ.C. Lᴖ. Abertura lateral trilho curvadoC. Manual com cordaComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1T12 - Carrinho cabeça corda sup.1T13 - Carrinho 2 rodasControle movimento1T20 - Polia horizontal1T21 - Polia dupla1T22 - Guia corda superior1T23 - Alinhador corda polia dupla1Z01 - Polia tensão3E - Corda Poly Ø 8 mmFixação1T31 - Engate susp. corda superior1T34 - Hook clamp + parafuso
Calha configuração Lᴖ.M1. Lᴖ. Abertura central trilho duplo retoM1. Motorizada, cortina até 200 kgComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1T12 - Carrinho de cabeça corda superior1T13 - Carrinho 2 rodasControle movimento1T20 - Polia horizontal1T21 - Polia dupla1T22 - Guia corda superior1T23 - Alinhador corda polia dupla1T16 - Braço fim de curso para 1T12+1T52+1T531T52 + 1T53 - Fim de curso para1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Hook clamp + parafuso1T36 - Braçadeira Ø 50 mm + channel nut
Calha configuração Lᴖ.M2. Lᴖ. Abertura central trilho duplo retoM2. Motorizada, cortina até 100 kgComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1KS - Tope1T12 - Carrinho de cabeça corda superior1T13 - Carrinho 2 rodasControle movimento1T20 - Polia horizontal1T22 - Guia corda superior1T23 - Alinhador corda polia dupla1T16 - Braço fim de curso para 1T12+1T52+1T531T52 + 1T53 - Fim de curso para1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Hook clamp + parafuso1T36 - Braçadeira Ø 50 mm + channel nut
