1T - TRX10



TRX10 - Sistema de trilho 1T01 - Trilho TRX10 perfil de alumínio preto mate anodizadobarras de 600 cm
Ver todos
Trilho e componentes 1T01 - Trilho reto1T02 - Junção1T02T - Junção para turnês1T03 - Tope1T04 - Placa espaçadora1T05 - Placa em consola
Carrinhos 1T10 - Carrinho de cabeça1T11 - Carrinho de cabeça - Corda lateral1T12 - Carrinho de cabeça - Corda centr.1T13 - Carrinho 2 rodas1T14 - Braço de sobreposição (2 peças)1T15 - Braço fim de curso - Corda lateral1T16 - Braço fim de curso - Corda centr.
Polias 1T20 - Polia de reenvio1T21 - Polia dupla de cabeça1T22 - Guia - Corda central1T23 - Alinhador - Corda central1T24 - Suporte - Corda lateral1Z01 - Polia tensora ajustável de piso
Fixações 1T30 - Engate suspensão1T31 - Engate suspensão - Corda central1T34 - Braçadeira gancho - Para engate1T35 - Braçadeira gancho - Para trilho1T36 - Braçadeira Ø 50 mm - Para trilho1T37 - Haste roscada 15 cm - Para trilho1T38A - Olhal - Para engate1T38B - Olhal - Para trilho
Cibeles, ''Colgando del Centro'' Exemplo de disposição como área para eventos da passagem central de um edifício histórico monumental em Madrid.O projeto utilizou um sistema de trilho TRX10 com operação de arrasto manual sem corda ...
... e uma Cortina americana com abertura lateral.A cortina foi fabricada em módulos com plissagem vertical e dupla face.Também desempenha as funções de Cortina acústica e Cortina barreira insonorizante.
Teatro Biondo, ''Uma história pessoal'' Calha TRX10 com desenvolvimento de semi-elipse.A abertura é central de trilho duplo com sobreposição de 100 cm, movimento com corda e polia tensora de chão.A Cortina americana foi confeccionada com EVT - Light Sceno Poly e plissagem vertical 100%.
Aplicação
TRX10 is a professional modular system for the horizontal handling of:
- medium-weight Wipe and Cortinas americanas
- cycloramas
- light-weight scenery elements
The perfect solution for stages, studios, trade fairs, conference hall, etc.
Características principais
- montagem rápida e fácil, ideal for tours
- robustez
- operação silenciosa
- great versatility
- extensive range of components
- curved configurations
- motorized configurations
- testado e altamente confiável

Trilho
- perfil de alumínio extrudado
- acabamento anodizado preto
- 946 g / m peso
- 600 cm comprimento máximo da barra

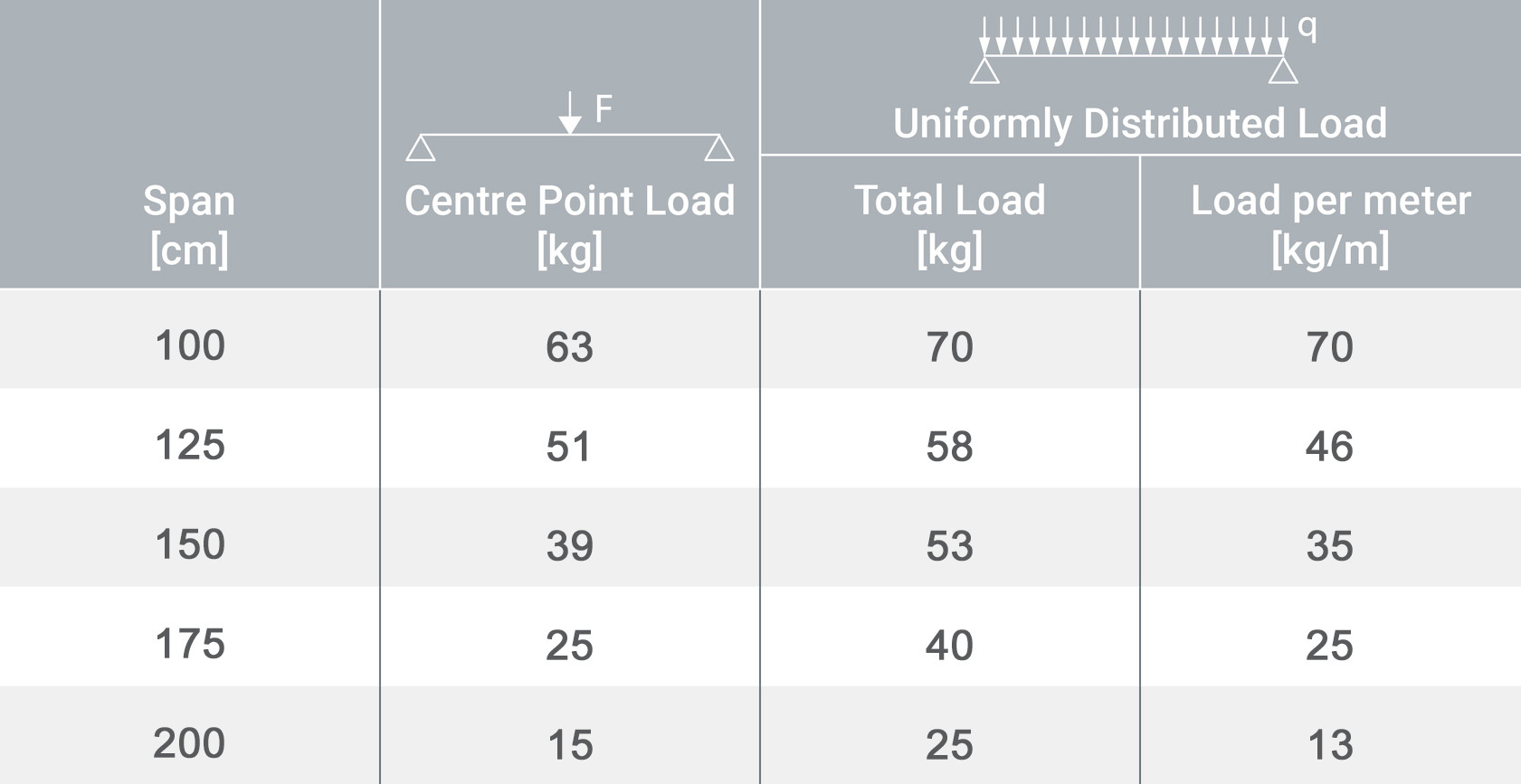

- 200 cm extensão máxima
- 50 cm ráio mínimo de curva
- ranhura superior para parafusos martelo

Carrinhos
- rodas de nylon com rolamentos de esferas
- pára-choques antiruído de goma
Carga dos carrinhos
- 1T10 / 11 / 12 - Carrinhos cabeça: 30 kg
- 1T13 - Carrinho 2 rodas: 10 kg
- 1KC - Carrinho 4 rodas: 20 kg

Opções de fixação
- com tubos
- com treliças de alumínio
- no teto
- na parede
- suspenso com cabos ou correntes
- com vigas metálicas

Configurações principais
- S. Abertura central trilho único
- D. Abertura central trilho duplo
- L. Abertura lateral
Controle de movimento
para configurações
S. / D. / L.
- H Manual sem corda*
- C Manual com corda*
- M Motorizada* ( motores 2DR1 e 2DR2 )

* both straight and curved tracks are possible
Customized solutions can be developed to suit particular needs

Carta de cor

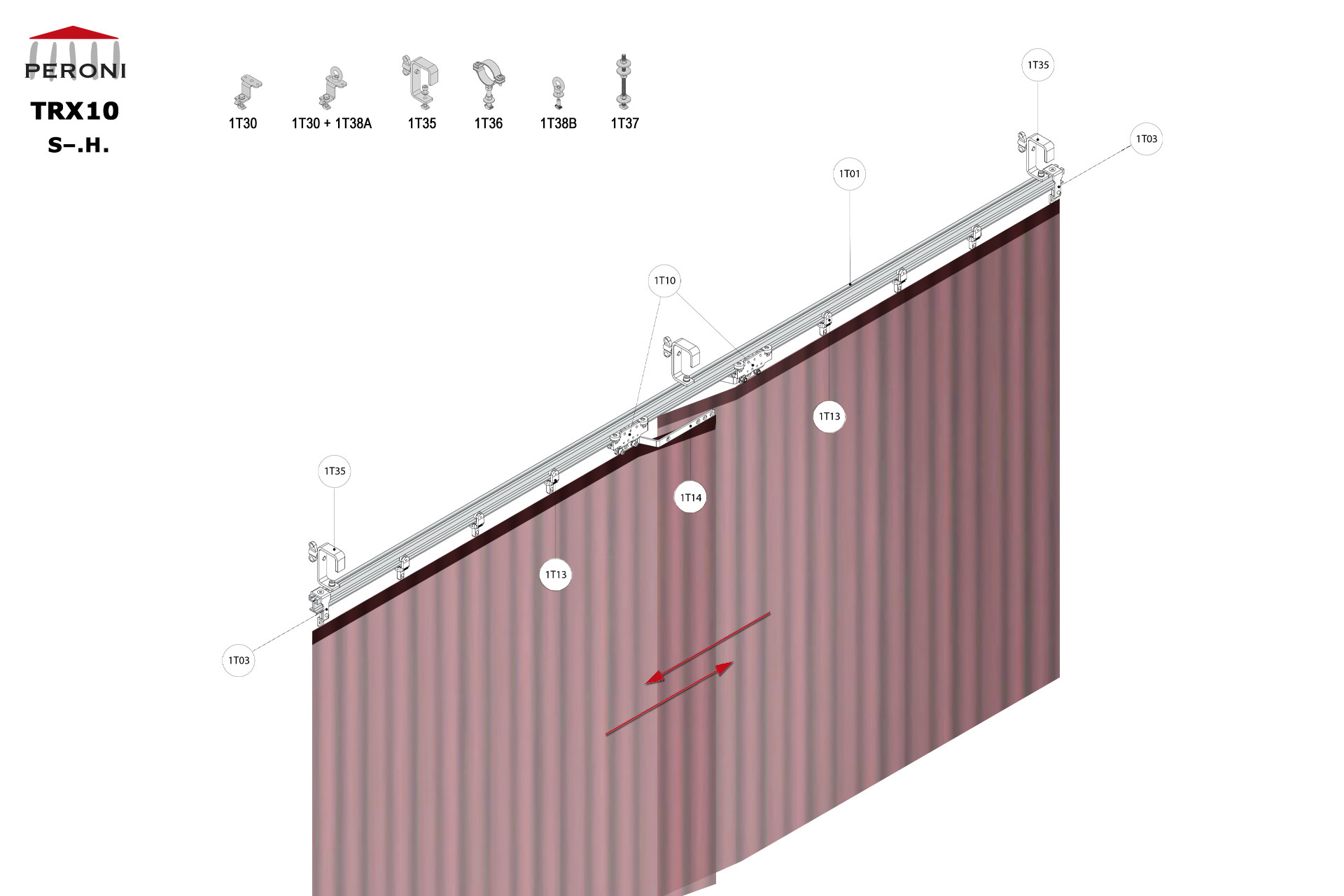

Calha configuração S–.H. S–. Abertura central trilho único retoH. Manual sem cordasobreposição central até 50 cmComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1T10 - Carrinho de cabeça1T13 - Carrinho 2 rodas1T14 - Braço de sobreposiçãoFixação1T30 - Engate suspensão1T35 - Braçadeira gancho - Para trilho1T36 - Braçadeira Ø 50 mm - Para trilho
Calha configuração Sᴖ.H. Sᴖ. Abert. central trilho único curvado H. Manual sem corda sobreposição central até 50 cmComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1T10 - Carrinho de cabeça1T13 - Carrinho de 2 rodas1T14 - Braço de sobreposiçãoFixação1T30 - Engate suspensão1T35 - Braçadeira gancho - Para trilho1T36 - Braçadeira Ø 50 mm - Para trilho
Calha configuração S–.C. S–. Abertura central trilho único retoC. Manual com cordasobreposição central até 50 cmComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1T11 - Carrinho de cabeça - Corda lateral1T13 - Carrinho 2 rodas1T14 - Braço de sobreposiçãoControle movimento1T20 - Polia de reenvio1T21 - Polia dupla de cabeça1T24 - Suporte - Corda lateral1Z01 - Polia tensora ajustável de piso3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Braçadeira gancho - Para engate1T36 - Braçadeira Ø 50 mm - Para trilho
Calha configuração S–.M1. S–. Abertura central trilho único retoM1. Motorizada, cortina até 300 kgsobreposição central até 50 cmComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1T11 - Carrinho de cabeça corda lateral1T13 - Carrinho 2 rodas1T14 - Braço de sobreposiçãoControle movimento1T20 - Polia de reenvio1T21 - Polia dupla de cabeça1T24 - Suporte - Corda lateral1T15 - Braço fim de curso - Corda lateral1T50 - Fim de curso - Corda lateral2DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Braçadeira gancho - Para engate1T36 - Braçadeira Ø 50 mm - Para trilho
Calha configuração S–.M2. S–. Abertura central trilho único retoM2. Motorizada, cortina até 125 kgsobreposição central até 50 cmComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1KS - Tope1T11 - Carrinho de cabeça - Corda lateral1T13 - Carrinho 2 rodas1T14 - Braço de sobreposiçãoControle movimento1T20 - Polia de reenvio1T24 - Suporte - Corda lateral1T15 - Braço fim de curso - Corda lateral1T50 - Fim de curso - Corda lateral2DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Braçadeira gancho - Para engate1T35 - Braçadeira gancho - Para trilho
Calha configuração Sᴖ.C. Sᴖ. Abert. central trilho único curvado C. Manual com cordasobreposição central até 50 cmComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1T12 - Carrinho de cabeça - Corda centr.1T13 - Carrinho 2 rodas1T14 - Braço de sobreposiçãoControle movimento1T20 - Polia de reenvio1T21 - Polia dupla de cabeça1T22 - Guia - Corda central1T23 - Alinhador - Corda central1Z01 - Polia tensora ajustável de piso3E - Corda Poly Ø 8 mmFixação1T31 - Engate suspensão - Corda central1T34 - Braçadeira gancho - Para engate
Calha configuração Sᴖ.M1. Sᴖ. Abert. central trilho único curvadoM1. Motorizada, cortina até 200 kgsobreposição central até 50 cmComponentes1T01 - Trilho reto1T01C - Trilho curvo1T02 - Junção1T03 - Tope1T12 - Carrinho de cabeça - Corda centr.1T13 - Carrinho 2 rodas1T14 - Braço de sobreposiçãoControle movimento1T20 - Polia de reenvio1T21 - Polia dupla de cabeça1T22 - Guia - Corda central1T23 - Alinhador - Corda central1T16 - Braço fim de curso - Corda centr.1T52 - Fim de curso polia - Corda central2DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T31 - Engate suspensão - Corda central1T34 - Braçadeira gancho - Para engate
Calha configuração Sᴖ.M2. Sᴖ. Abert. central trilho único curvadoM2. Motorizada, cortina até 100 kgsobreposição central até 50 cmComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1KS - Tope1T12 - Carrinho de cabeça - Corda centr.1T13 - Carrinho 2 rodas1T14 - Braço de sobreposiçãoControle movimento1T20 - Polia de reenvio1T22 - Guia - Corda central1T23 - Alinhador - Corda central1T16 - Braço fim de curso - Corda centr.1T52 - Fim de curso polia - Corda central2DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T31 - Engate suspensão - Corda central1T34 - Braçadeira gancho - Para engate

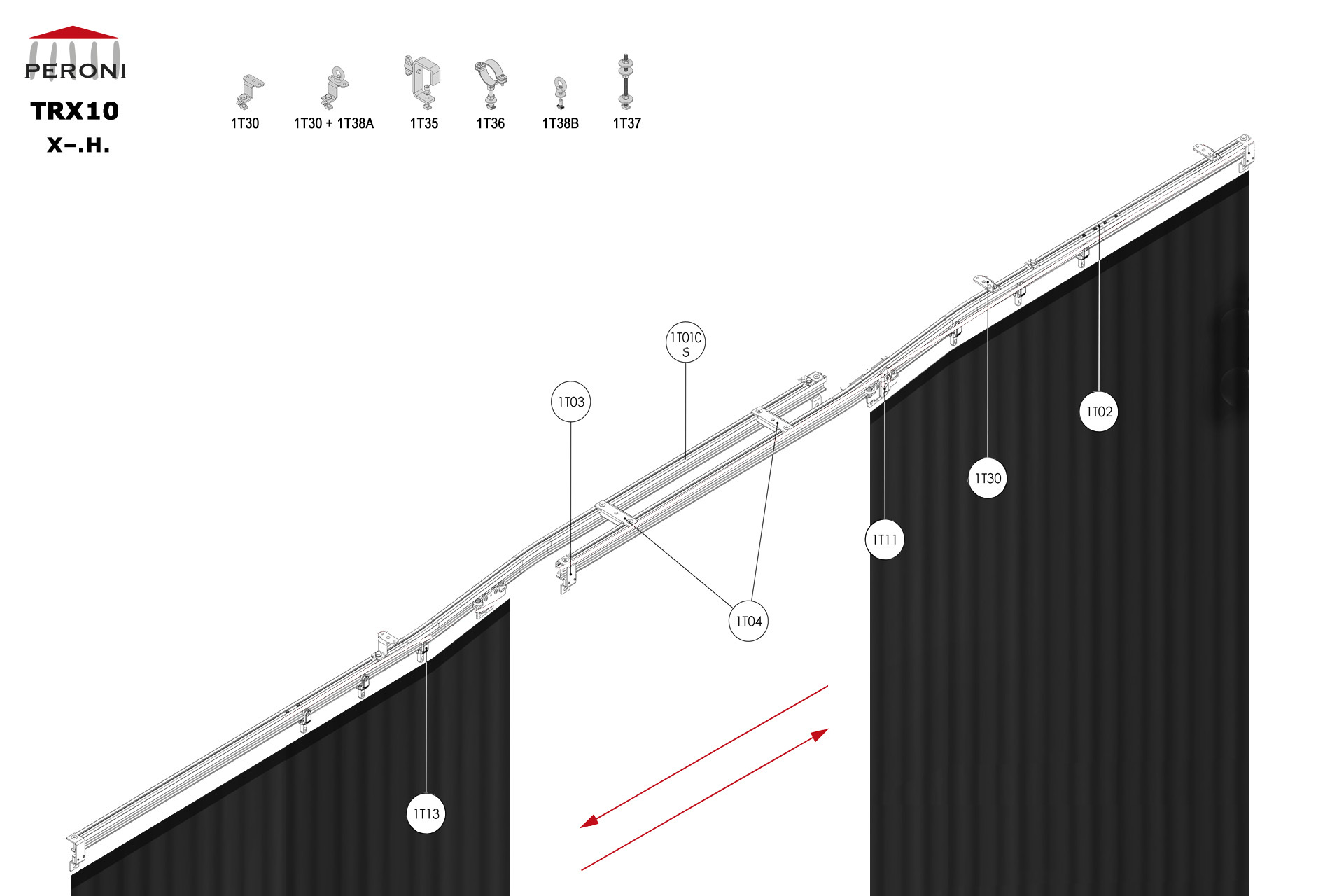

Calha configuração X–.H. X–. Ab. central tr. ún. desdobrado retoH. Manual sem corda sobreposição central até 100 cmComponentes1T01 - Trilho reto1T01C-S - Trilho curvado para desdobramento1T02 - Junção1T03 - Tope1T04 - Placa espaçadora1T10 - Carrinho de cabeça1T13 - Carrinho 2 rodasFixação1T30 - Engate suspensão1T35 - Braçadeira gancho - Para trilho1T36 - Braçadeira Ø 50 mm - Para trilho
Calha configuração X–.C. X–. Ab. central tr. ún. desdobrado retoC. Manual com corda sobreposição central até 100 cmComponentes1T01 - Trilho reto1T01C-S - Trilho curvado para desdobramento1T02 - Junção1T03 - Tope1T04 - Placa espaçadora1T11 - Carrinho de cabeça - Corda lateral1T13 - Carrinho 2 rodasControle movimento1T20 - Polia de reenvio1T21 - Polia dupla de cabeça1T24 - Suporte - Corda lateral1Z01 - Polia tensora ajustável de piso3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Braçadeira gancho - Para engate1T36 - Braçadeira Ø 50 mm - Para trilho
Calha configuração X–.M1. X–. Ab. central tr. ún. desdobrado retoM1. Motorizada, cortina até 300 kg sobreposição central até 100 cmComponentes1T01 - Trilho reto1T01C-S - Trilho curvado para desdobramento1T02 - Junção1T03 - Tope1T04 - Placa espaçadora1T11 - Carrinho de cabeça - Corda lateral1T13 - Carrinho 2 rodasControle movimento1T20 - Polia de reenvio1T21 - Polia dupla de cabeça1T24 - Suporte - Corda lateral1T15 - Braço fim de curso - Corda lateral1T50 - Fim de curso - Corda lateral2DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Braçadeira gancho - Para engate1T36 - Braçadeira Ø 50 mm - Para trilho
Calha configuração X–.M2. X–. Ab. central tr. ún. desdobrado retoM2. Motorizada, cortina até 125 kg sobreposição central até 100 cmComponentes1T01 - Trilho reto1T01C-S - Trilho curvado para desdobramento1T02 - Junção1T03 - Tope1KS - Tope1T04 - Placa espaçadora1T11 - Carrinho de cabeça - Corda lateral1T13 - Carrinho 2 rodasControle movimento1T20 - Polia de reenvio1T24 - Suporte - Corda lateral1T15 - Braço fim de curso - Corda lateral1T50 - Fim de curso - Corda lateral2DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Braçadeira gancho - Para engate1T36 - Braçadeira Ø 50 mm - Para trilho

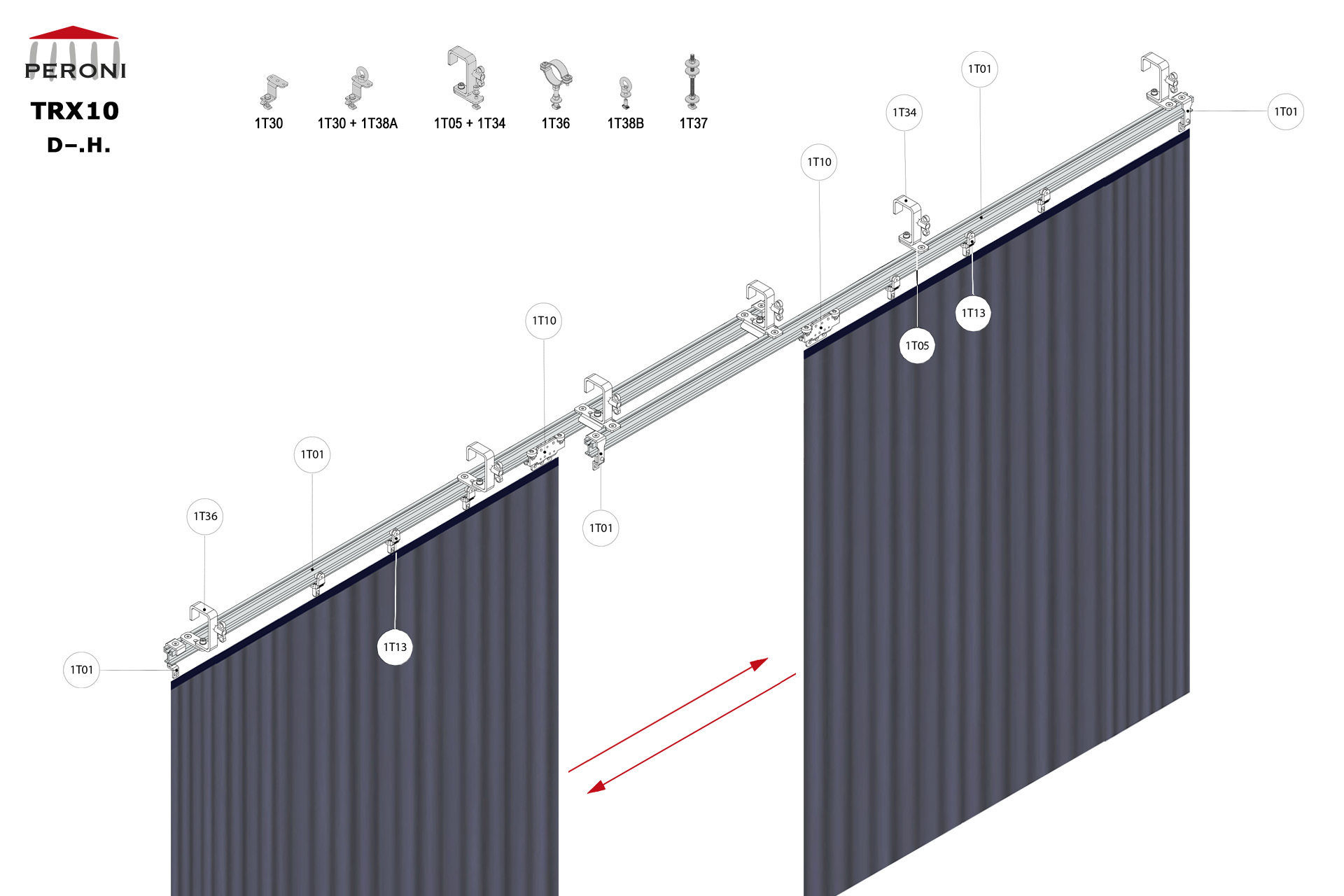

Calha configuração D–.H. D–. Abertura central trilho duplo retoH. Manual sem cordasobreposição central superior a 50 cmComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1T04 - Placa espaçadora1T10 - Carrinho de cabeça1T13 - Carrinho 2 rodasFixação1T30 - Engate suspensão1T34 - Braçadeira gancho + 1T05 - Placa em consola
Calha configuração Dᴖ.H. Dᴖ. Abert. central trilho duplo curvadoH. Manual sem cordasobreposição central superior a 50 cmComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1T04 - Placa espaçadora1T10 - Carrinho de cabeça1T13 - Carrinho 2 rodasFixação1T30 - Engate suspensão1T34 - Braçadeira gancho + 1T05 - Placa em consola
Calha configuração D–.C.D–. Abertura central trilho duplo retoC. Manual com cordasobreposição central superior a 50 cmComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1T04 - Placa espaçadora1T12 - Carrinho de cabeça - Corda centr.1T13 - Carrinho 2 rodasControle movimento1T20 - Polia de reenvio1T21 - Polia dupla de cabeça1T22 - Guia - Corda central1T23 - Alinhador - Corda central1Z01 - Polia tensora ajustável de piso3E - Corda Poly Ø 8 mmFixação1T31 - Support suspension - Corde centr.1T34 - Clamp crochet - Pour support
Calha configuração D–.M1. D–. Abertura central trilho duplo retoM1. Motorizada, cortina até 300 kgsobreposição central superior a 50 cmComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1T04 - Placa espaçadora1T12 - Carrinho de cabeça - Corda centr.1T13 - Carrinho 2 rodasControle movimento1T20 - Polia de reenvio1T21 - Polia dupla de cabeça1T22 - Guia - Corda central1T23 - Alinhador - Corda central1T16 - Braço fim de curso - Corda centr.1T52 - Fim de curso polia - Corda central2DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T31 - Engate suspensão - Corda central1T34 - Braçadeira gancho - Para engate
Calha configuração D–.M2. D–. Abertura central trilho duplo retoM2. Motorizada, cortina até 125 kgsobreposição central superior a 50 cmComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1KS - Tope1T04 - Placa espaçadora1T12 - Carrinho de cabeça - Corda centr.1T13 - Carrinho 2 rodasControle movimento1T20 - Polia de reenvio1T22 - Guia - Corda central1T23 - Alinhador - Corda central1T16 - Braço fim de curso - Corda centr.1T52 - Fim de curso polia - Corda central2DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T31 - Engate suspensão - Corda central1T34 - Braçadeira gancho - Para engate
Calha configuração Dᴖ.C. Dᴖ. Abert. central trilho duplo curvado C. Manual com cordasobreposição central superior a 50 cmComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1T04 - Placa espaçadora1T12 - Carrinho de cabeça - Corda centr.1T13 - Carrinho 2 rodasControle movimento1T20 - Polia de reenvio1T21 - Polia dupla de cabeça1T22 - Guia - Corda central1T23 - Alinhador - Corda central1Z01 - Polia tensora ajustável de piso3E - Corda Poly Ø 8 mmFixação1T31 - Engate suspensão - Corda central1T34 - Braçadeira gancho - Para engate
Calha configuração Dᴖ.M1. Dᴖ. Abertura central trilho duplo retoM1. Motorizada, cortina até 200 kgsobreposição central superior a 50 cmComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1T04 - Placa espaçadora1T12 - Carrinho de cabeça - Corda centr.1T13 - Carrinho 2 rodasControle movimento1T20 - Polia de reenvio1T21 - Polia dupla de cabeça1T22 - Guia - Corda central1T23 - Alinhador - Corda central1T16 - Braço fim de curso - Corda centr.1T52 - Fim de curso polia - Corda central2DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T31 - Engate suspensão - Corda central1T34 - Braçadeira gancho - Para engate
Calha configuração Dᴖ.M2. Dᴖ. Abertura central trilho duplo retoM2. Motorizada, cortina até 100 kgsobreposição central superior a 50 cmComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1KS - Tope1T04 - Placa espaçadora1T12 - Carrinho de cabeça - Corda centr.1T13 - Carrinho 2 rodasControle movimento1T20 - Polia de reenvio1T22 - Guia - Corda central1T23 - Alinhador - Corda central1T16 - Braço fim de curso - Corda centr.1T52 - Fim de curso polia - Corda central2DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T31 - Engate suspensão - Corda central1T34 - Braçadeira gancho - Para engate

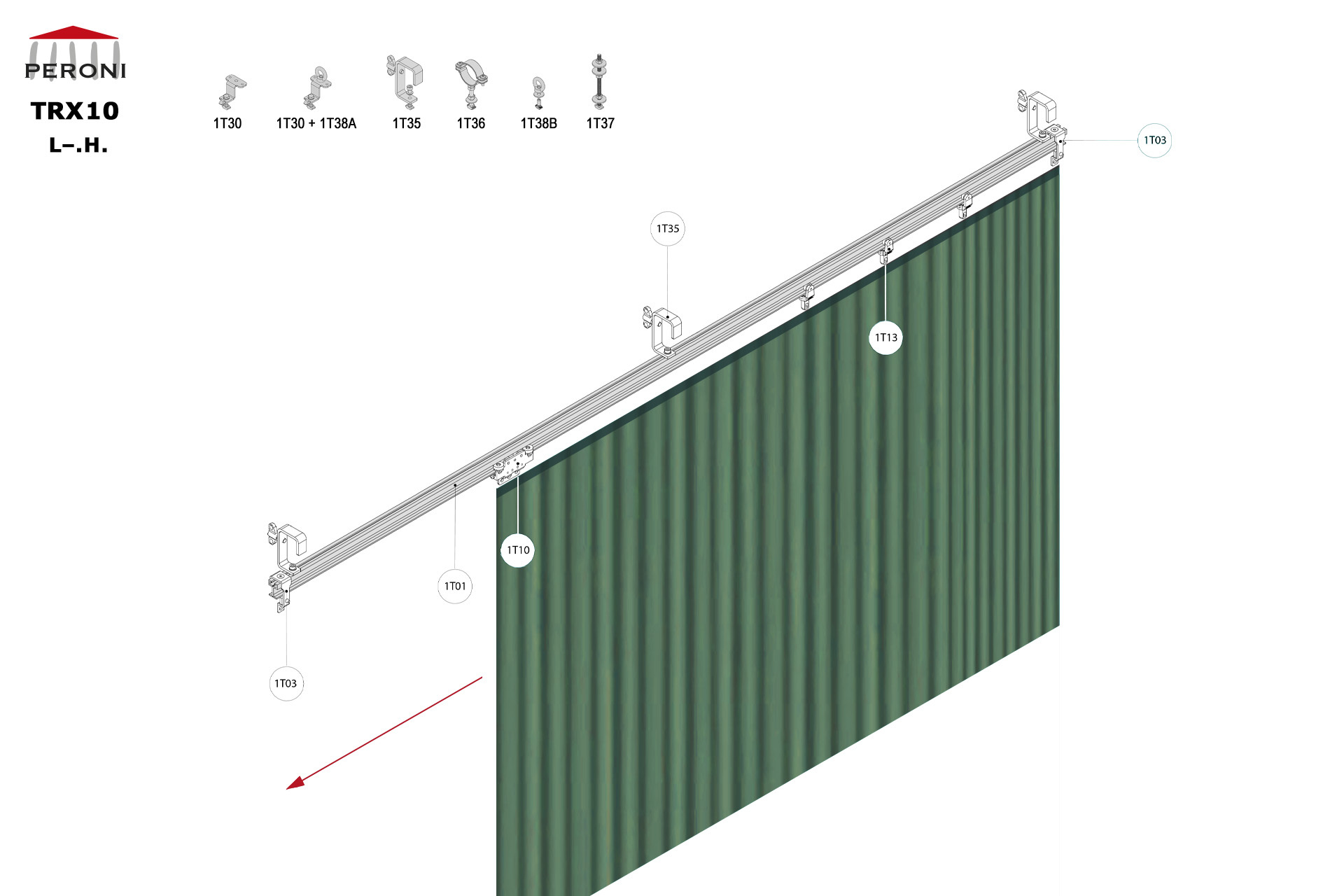

Calha configuração L–.H. L–. Abertura lateral trilho retoH. Manual sem cordaComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1T10 - Carrinho de cabeça1T13 - Carrinho 2 rodasFixação1T30 - Engate suspensão1T35 - Braçadeira gancho - Para trilho1T36 - Braçadeira Ø 50 mm - Para trilho
Calha configuração Lᴖ.H. Lᴖ. Abertura lateral trilho curvadoH. Manual sem cordaComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1T10 - Carrinho de cabeça1T13 - Carrinho 2 rodasFixação1T30 - Engate suspensão1T35 - Braçadeira gancho - Para trilho1T36 - Braçadeira Ø 50 mm - Para trilho
Calha configuração L–.C. L–. Abertura lateralC. Manual com cordaComponentesL –. Abertura lateral trilho reto1T02 - Junção1T03 - Tope1T11 - Carrinho de cabeça corda lateral1T13 - Carrinho 2 rodasControle movimento1T20 - Polia de reenvio1T21 - Polia dupla de cabeça1T24 - Suporte - Corda lateral1Z01 - Polia tensora ajustável de piso3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Braçadeira gancho - Para engate1T36 - Braçadeira Ø 50 mm - Para trilho
Calha configuração L–.M1. L–. Abertura lateral trilho retoM1. MotorizadaComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1T11 - Carrinho de cabeça - Corda lateral1T13 - Carrinho 2 rodasControle movimento1T20 - Polia de reenvio1T21 - Polia dupla de cabeça1T24 - Suporte - Corda lateral1T15 - Braço fim de curso - Corda lateral1T50 - Fim de curso - Corda lateral2DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Braçadeira gancho - Para engate1T36 - Braçadeira Ø 50 mm - Para trilho
Calha configuração L–.M2. L–. Abertura lateral trilho retoM2. Motorizada, cortina até 125 kgComponentes1T01 - Trilho reto1T02 - Junção1T03 - Tope1KS - Tope1T11 - Carrinho de cabeça - Corda lateral1T13 - Carrinho 2 rodasControle movimento1T20 - Polia de reenvio1T24 - Suporte - Corda lateral1T15 - Braço fim de curso - Corda lateral1T50 - Fim de curso - Corda lateral2DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T30 - Engate suspensão1T34 - Braçadeira gancho - Para engate1T36 - Braçadeira Ø 50 mm - Para trilho
Calha configuração Lᴖ.C. Lᴖ. Abertura lateral trilho curvadoC. Manual com cordaComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1T12 - Carrinho de cabeça - Corda centr.1T13 - Carrinho 2 rodasControle movimento1T20 - Polia de reenvio1T21 - Polia dupla de cabeça1T22 - Guia - Corda central1T23 - Alinhador - Corda central1Z01 - Polia tensora ajustável de piso3E - Corda Poly Ø 8 mmFixação1T31 - Engate suspensão - Corda central1T34 - Braçadeira gancho - Para engate
Calha configuração Lᴖ.M1. Lᴖ. Abertura central trilho duplo retoM1. Motorizada, cortina até 200 kgComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1T12 - Carrinho de cabeça - Corda centr.1T13 - Carrinho 2 rodasControle movimento1T20 - Polia de reenvio1T21 - Polia dupla de cabeça1T22 - Guia - Corda central1T23 - Alinhador - Corda central1T16 - Braço fim de curso - Corda centr.1T52 - Fim de curso polia - Corda central2DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T31 - Engate suspensão - Corda central1T34 - Braçadeira gancho - Para engate
Calha configuração Lᴖ.M2. Lᴖ. Abertura central trilho duplo retoM2. Motorizada, cortina até 100 kgComponentes1T01 - Trilho reto1T01C - Trilho curvado1T02 - Junção1T03 - Tope1KS - Tope1T12 - Carrinho de cabeça - Corda centr.1T13 - Carrinho 2 rodasControle movimento1T20 - Polia de reenvio1T22 - Guia - Corda central1T23 - Alinhador - Corda central1T16 - Braço fim de curso - Corda centr.1T52 - Fim de curso polia - Corda central2DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elétrico M0 3E - Corda Poly Ø 8 mmFixação1T31 - Engate suspensão - Corda central1T34 - Braçadeira gancho - Para engate
