Atlas é uma calha para cenotecnia de alto desempenho, ou seja, um sistema mecânico modular profissional concebido para lidar com facilidade e segurança o movimento de Cortinas americanas, de Cicloramas e de Elementos cenográficos suspensos de peso e tamanho consideráveis.
A vasta e completa gama de componentes torna-o extremamente versátil, podendo ser modulado em todas as principais configurações, manuais ou motorizadas, e adapta-se facilmente a situações com necessidades particulares.
A elevada qualidade dos seus componentes confere-lhe a máxima fiabilidade.
Encontra a sua utilização ideal numa ampla variedade de contextos, incluindo palcos, estúdios de televisão, eventos, salas de conferências, e assim por diante.

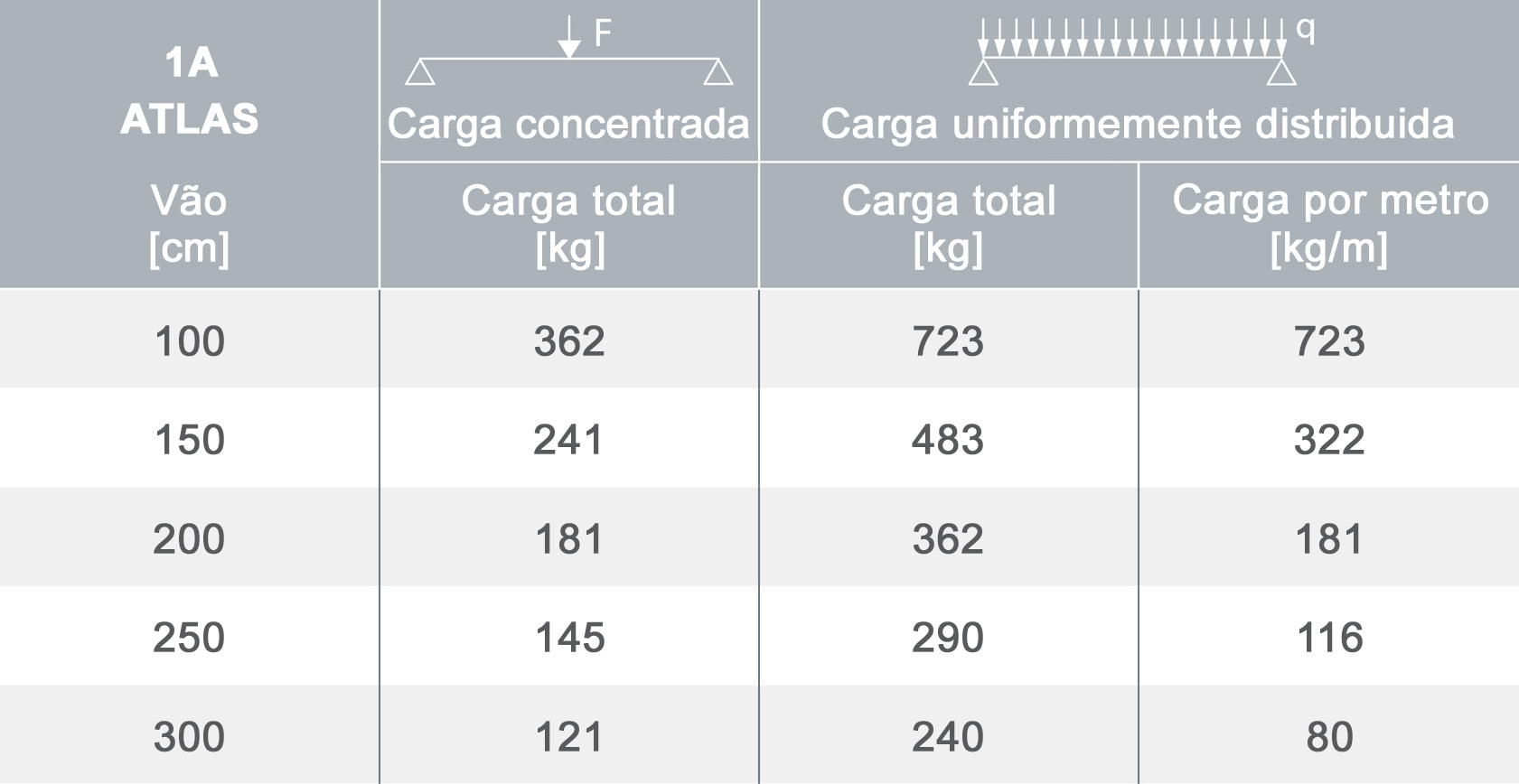

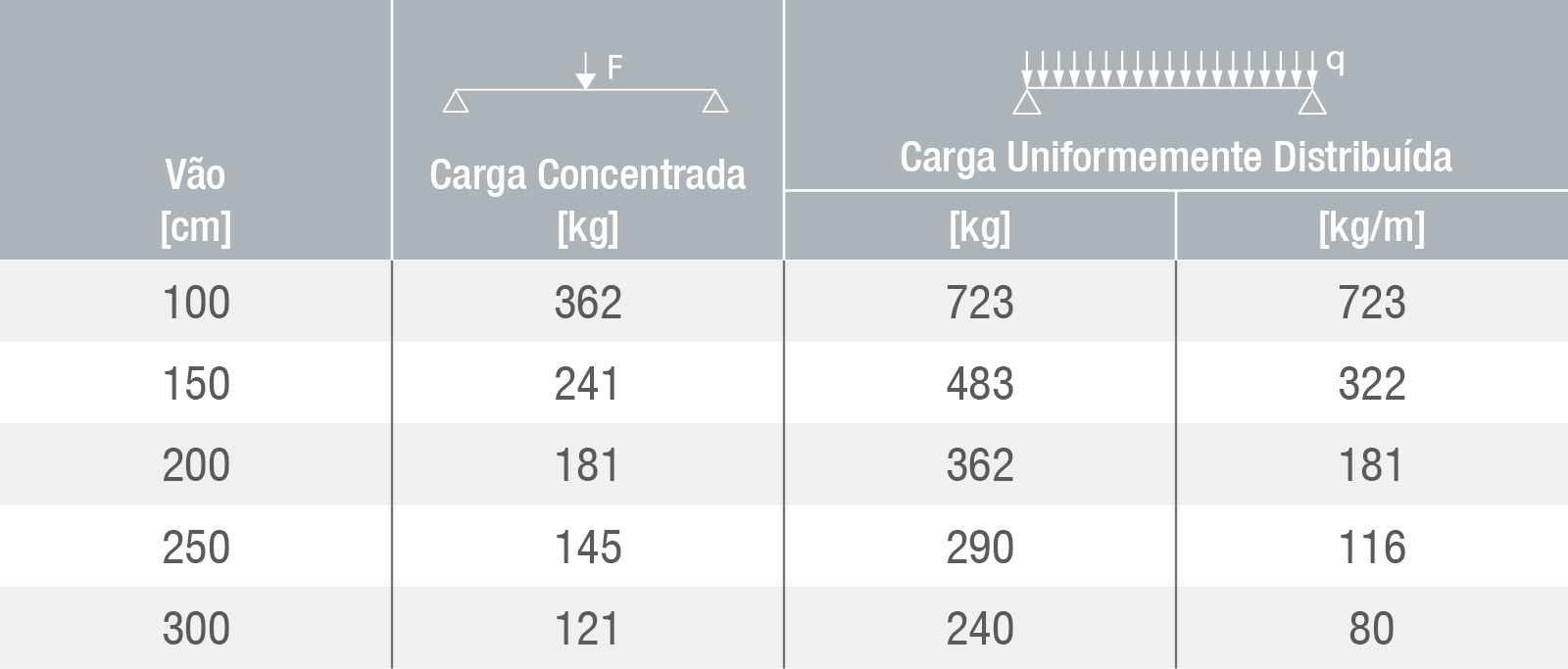

A tabela mostra as cargas máximas aplicáveis apenas ao trilho.
É fundamental considerar a capacidade de carga de cada componente do sistema.
O limite de carga do sistema é determinado pelo componente mais fraco.
Podem ser desenvolvidas soluções personalizadas para satisfazer necessidades específicas
A vasta e completa gama de componentes torna-o extremamente versátil, podendo ser modulado em todas as principais configurações, manuais ou motorizadas, e adapta-se facilmente a situações com necessidades particulares.
A elevada qualidade dos seus componentes confere-lhe a máxima fiabilidade.
Encontra a sua utilização ideal numa ampla variedade de contextos, incluindo palcos, estúdios de televisão, eventos, salas de conferências, e assim por diante.
Aplicações
Características principais
- extremamente robusto, confiável e silencioso
- para configurações lineares, curvas e mistas
- pode ser curvado a partir de um raio de 100 cm
- montagem simples e rápida
- ampla gama de componentes
- carrinhos para cargas pesadas
- motorização com Motor R1 0,37 kW ou 0,75 kW
- para configurações lineares, curvas e mistas
- pode ser curvado a partir de um raio de 100 cm
- montagem simples e rápida
- ampla gama de componentes
- carrinhos para cargas pesadas
- motorização com Motor R1 0,37 kW ou 0,75 kW
Trilho
- perfil de alumínio extrudado
- acabamento anodizado preto
- peso de 3,12 kg/m
- comprimento máximo das barras de 600 cm
- distância máxima entre suportes de 300 cm
- raio mínimo de curvatura de 100 cm
- acabamento anodizado preto
- peso de 3,12 kg/m
- comprimento máximo das barras de 600 cm
- distância máxima entre suportes de 300 cm
- raio mínimo de curvatura de 100 cm
É fundamental considerar a capacidade de carga de cada componente do sistema.
O limite de carga do sistema é determinado pelo componente mais fraco.
Carrinhos de 1A10 a 1A14
- fabricado em aço pintado a pó preto.
- 8 rodas com rolamentos de esferas.
- pode ser equipado com vários braços acessórios.
- capacidade de carga de 50 kg.
- 8 rodas com rolamentos de esferas.
- pode ser equipado com vários braços acessórios.
- capacidade de carga de 50 kg.
Carrinhos 1A20, 1A21
- fabricado em com revestimento em pó preto
- rotação de 360°
- 2 rodas com rolamentos de esferas
- para-choques de borracha antirruído
- capacidade de carga de 25 kg
- rotação de 360°
- 2 rodas com rolamentos de esferas
- para-choques de borracha antirruído
- capacidade de carga de 25 kg
Carrinho 1A24
- carrinho para cargas pesadas fabricado em aço com revestimento em pó preto
- 8 rodas com rolamentos de esferas
- dispositivo de segurança contra quedas
- pode ser equipado com diversos braços acessórios
- capacidade de carga de 150 kg
- 8 rodas com rolamentos de esferas
- dispositivo de segurança contra quedas
- pode ser equipado com diversos braços acessórios
- capacidade de carga de 150 kg
Cabo de manobra
- cor preta
- diâmetro 8 mm
- 100 % poliéster de alta tenacidade
- diâmetro 8 mm
- 100 % poliéster de alta tenacidade
Opções de fixação
- com tubos
- com treliças de alumínio
- no teto
- na parede com 1Z10 - Suporte de parede
- com vigas metálicas com 1Z20 - Braçadeira de viga
- suspenso com cabos ou correntes
- com treliças de alumínio
- no teto
- na parede com 1Z10 - Suporte de parede
- com vigas metálicas com 1Z20 - Braçadeira de viga
- suspenso com cabos ou correntes
Configurações principais

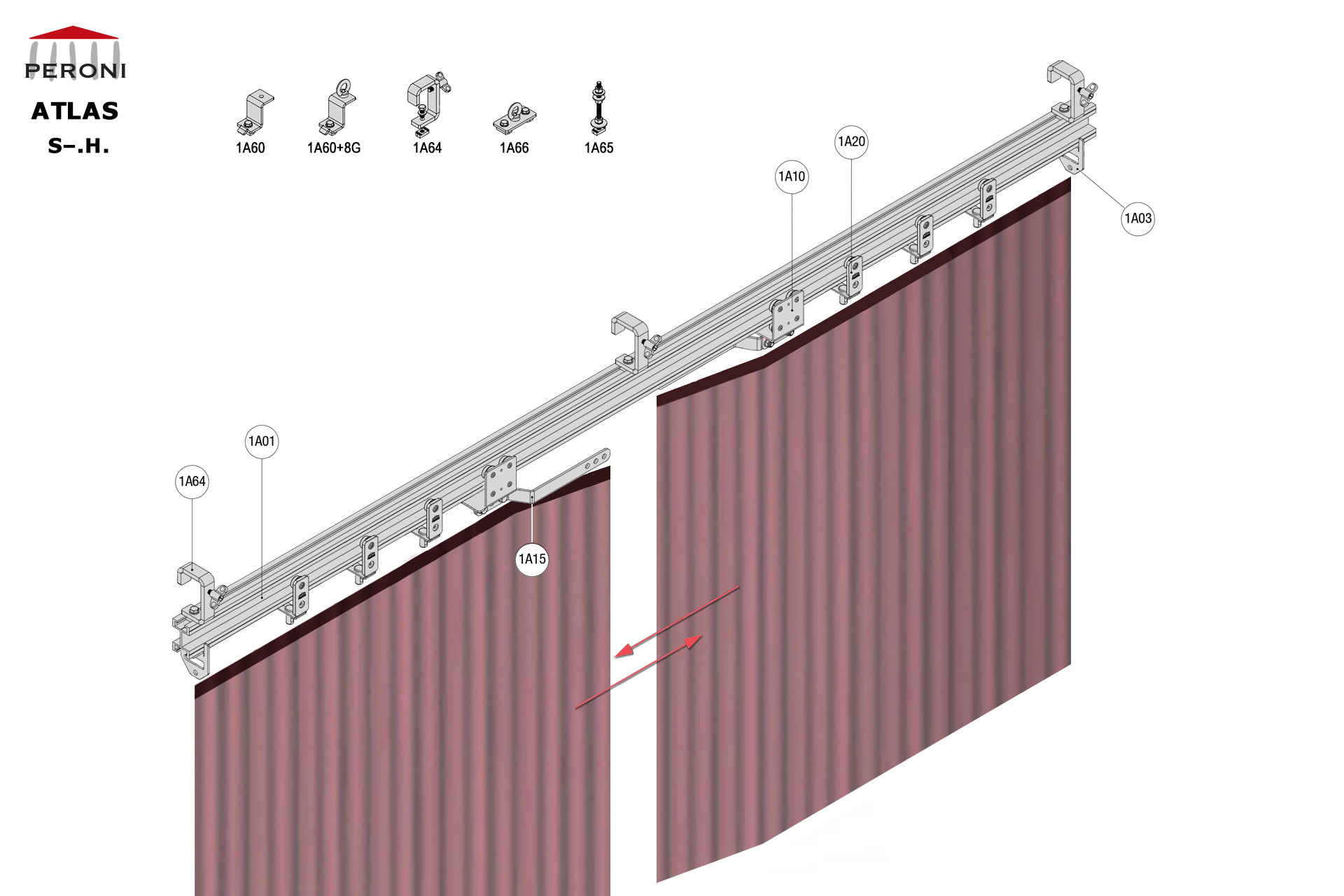

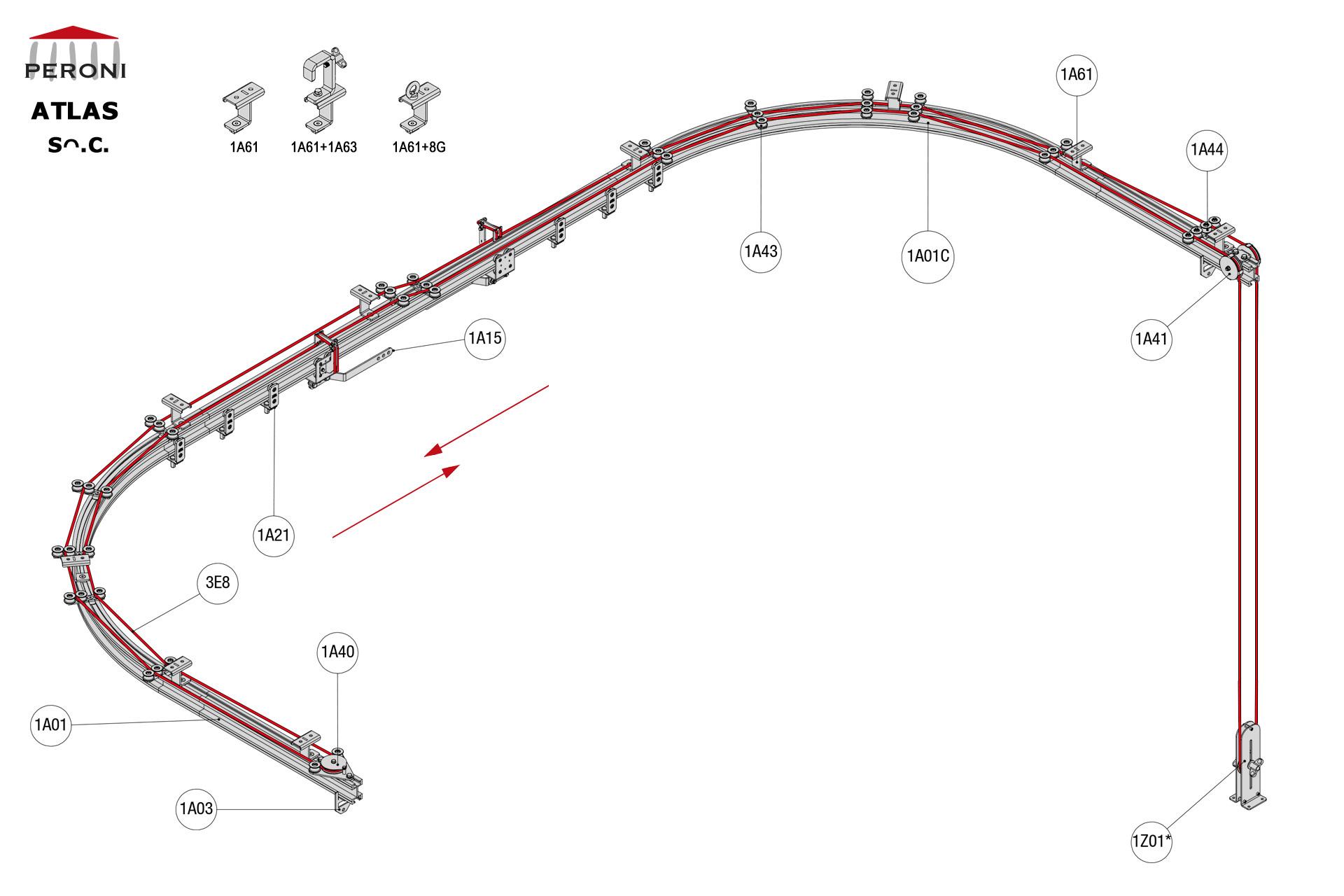

- S. Abertura central trilho único

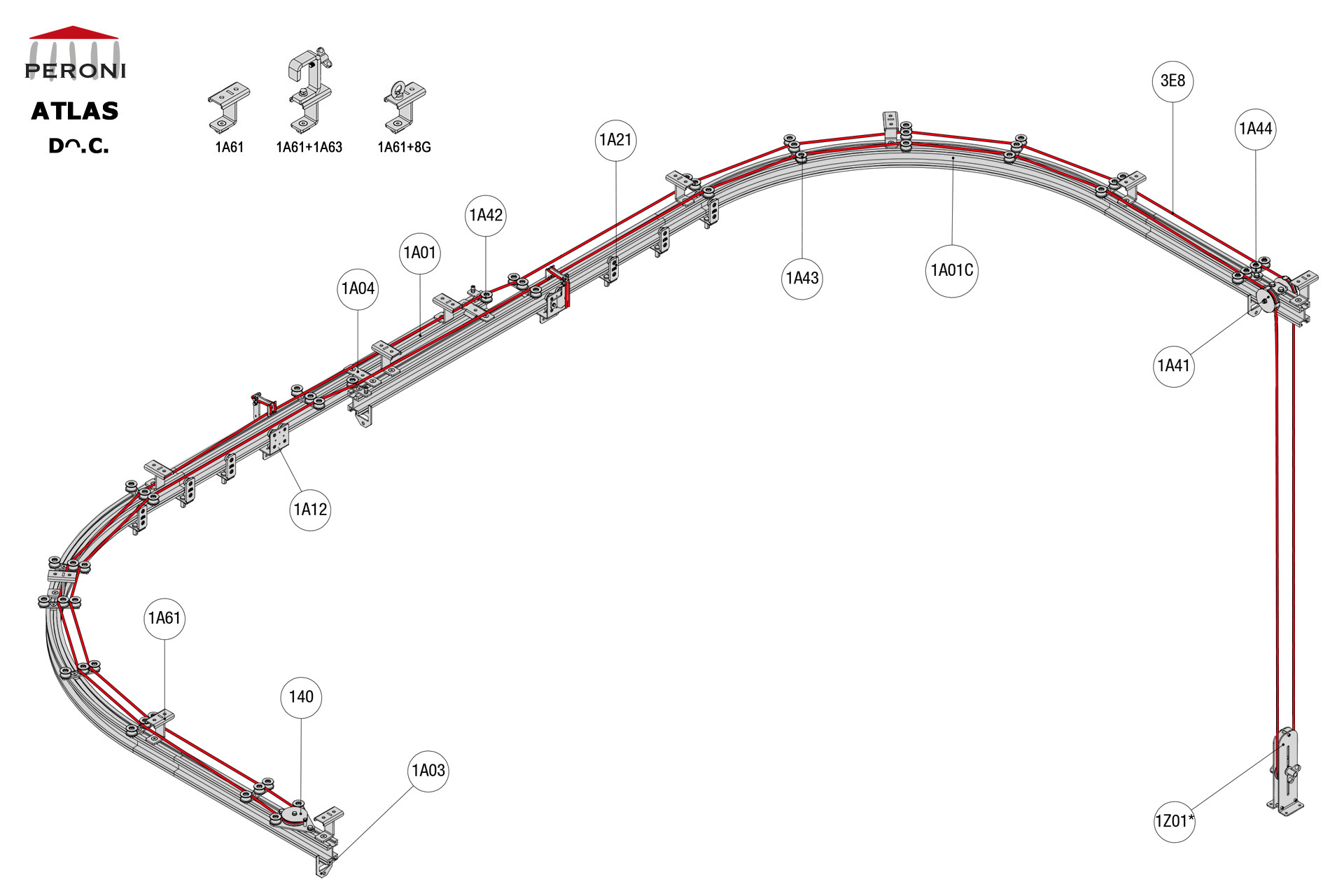

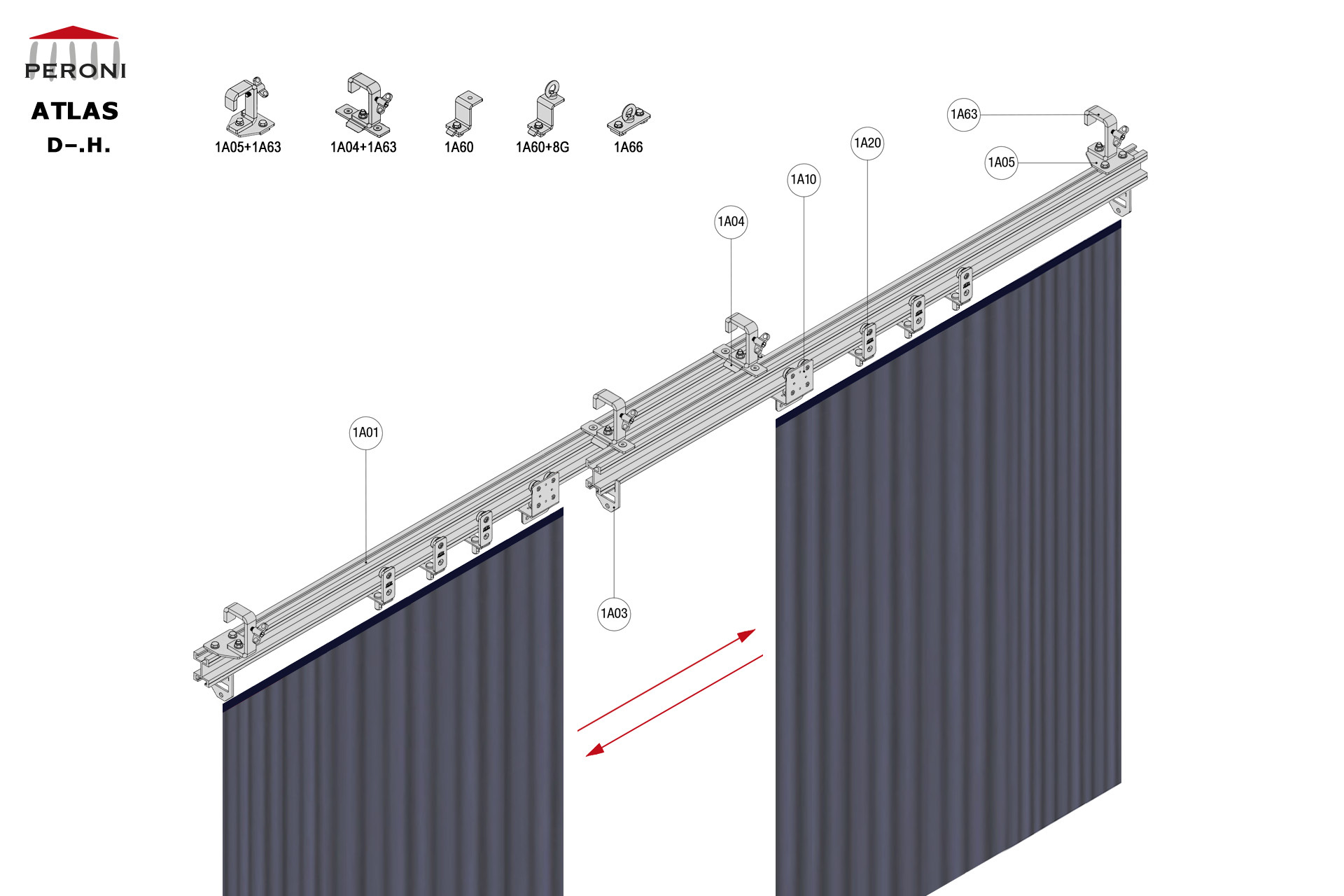

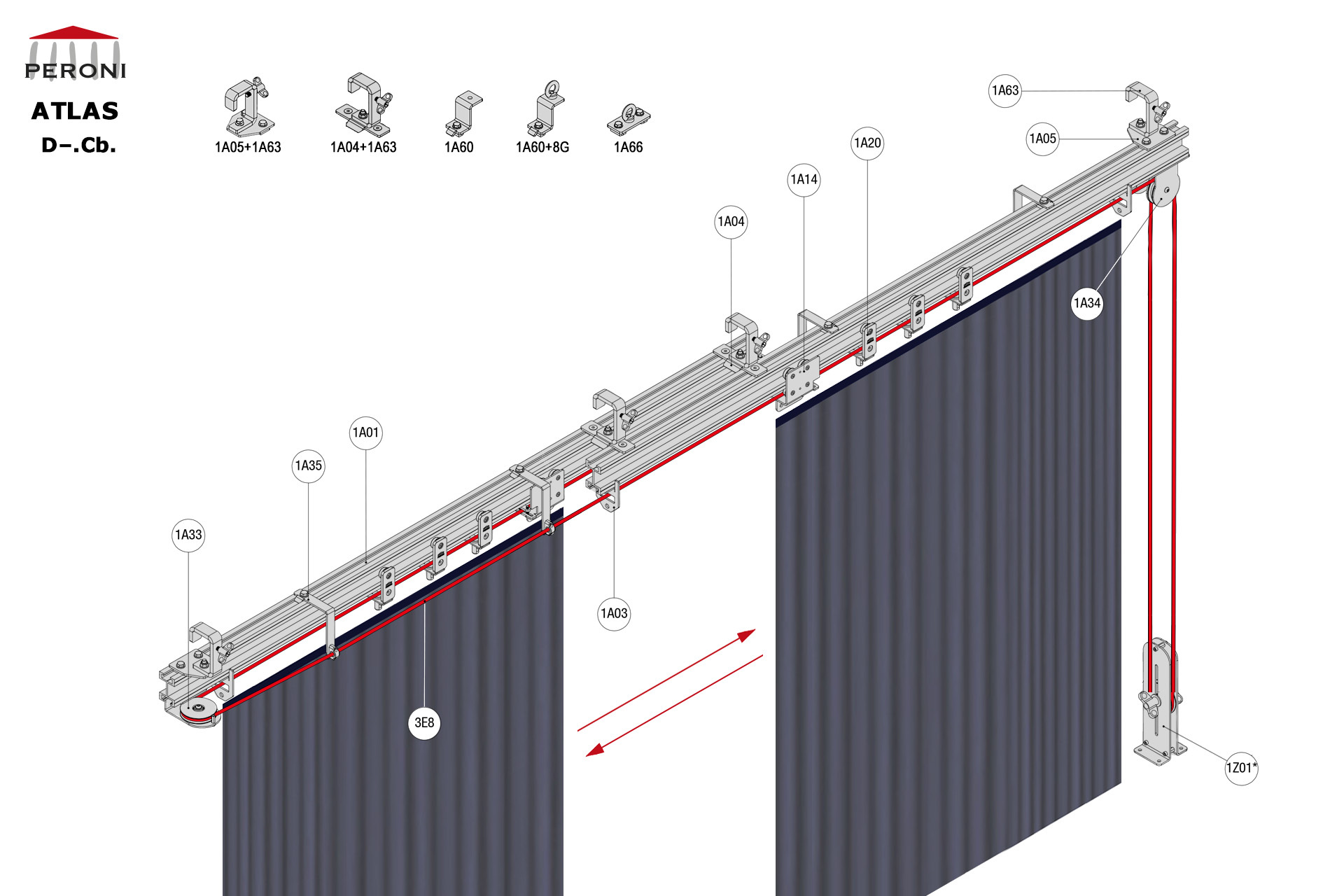

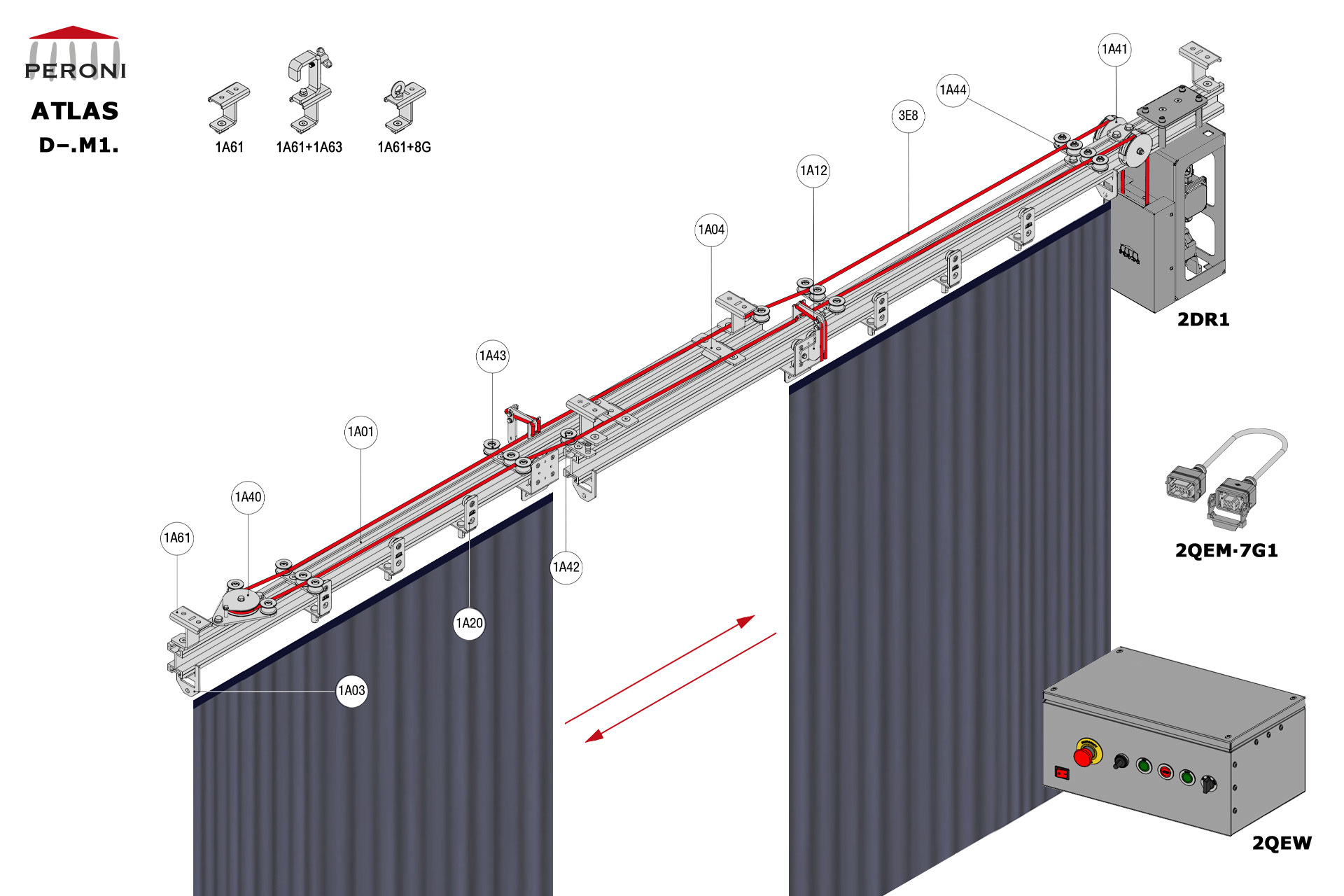

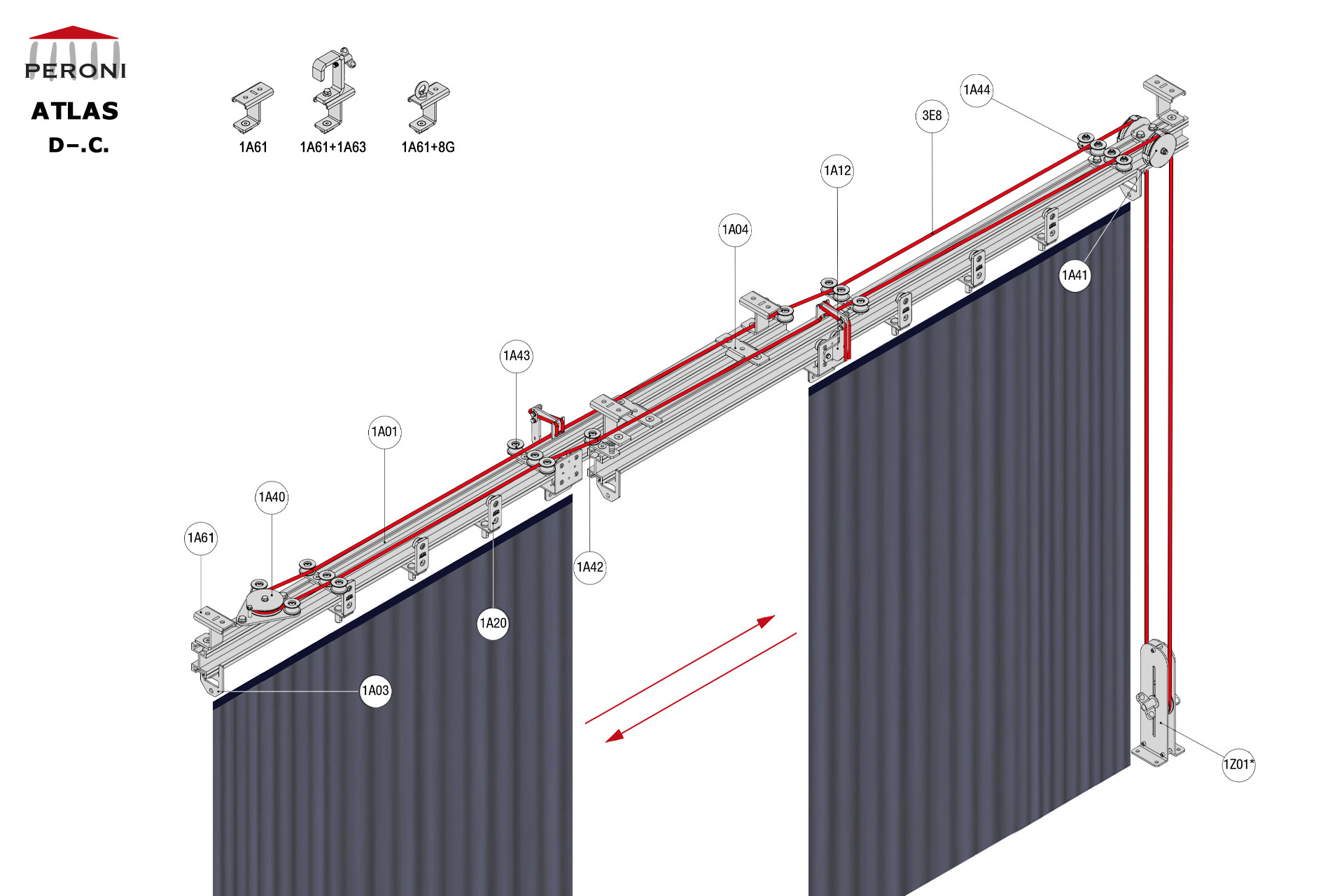

- D. Abertura central trilho duplo
- L. Abertura lateral
- D. Abertura central trilho duplo
- L. Abertura lateral
Controle de movimento
- H Manual sem corda

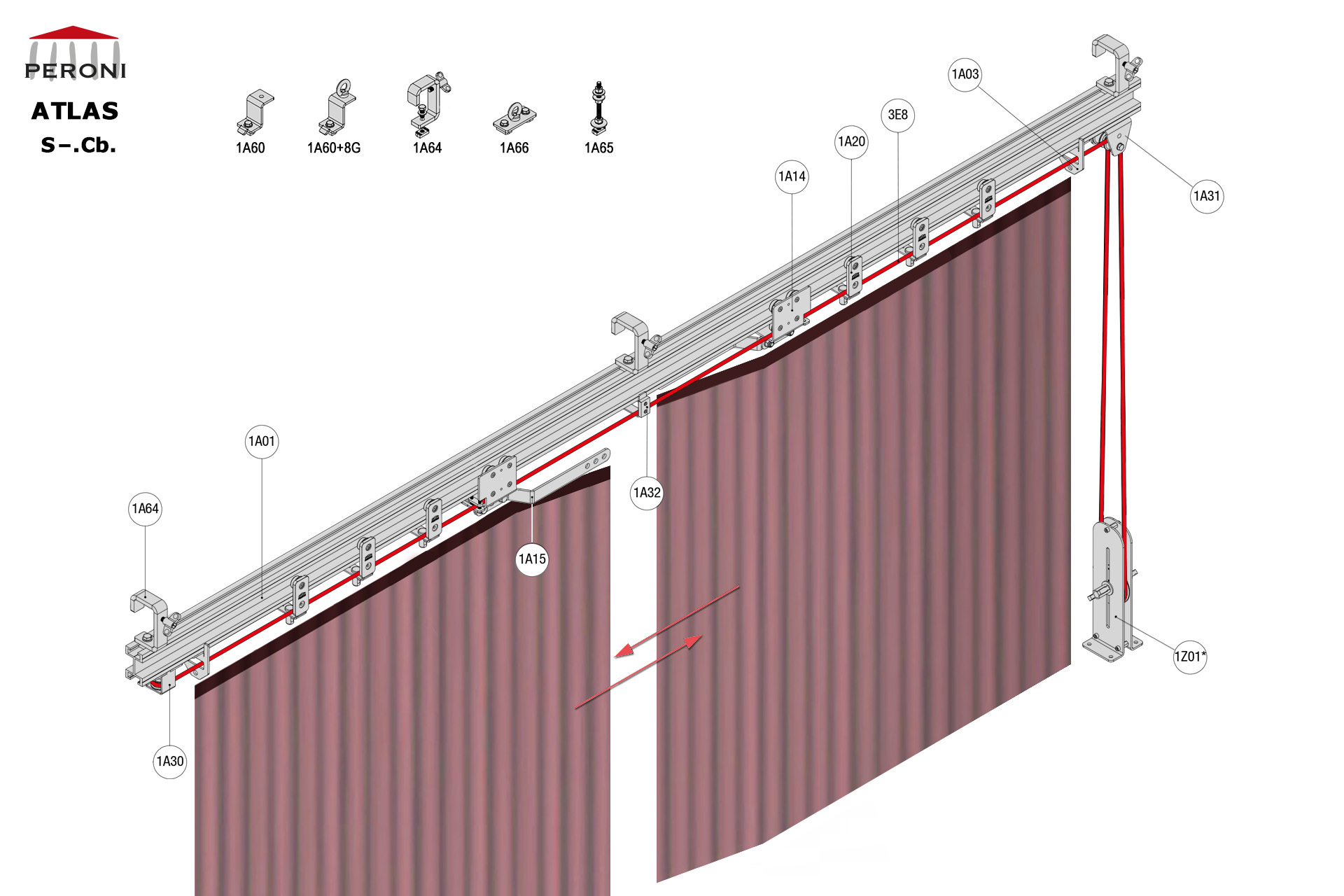

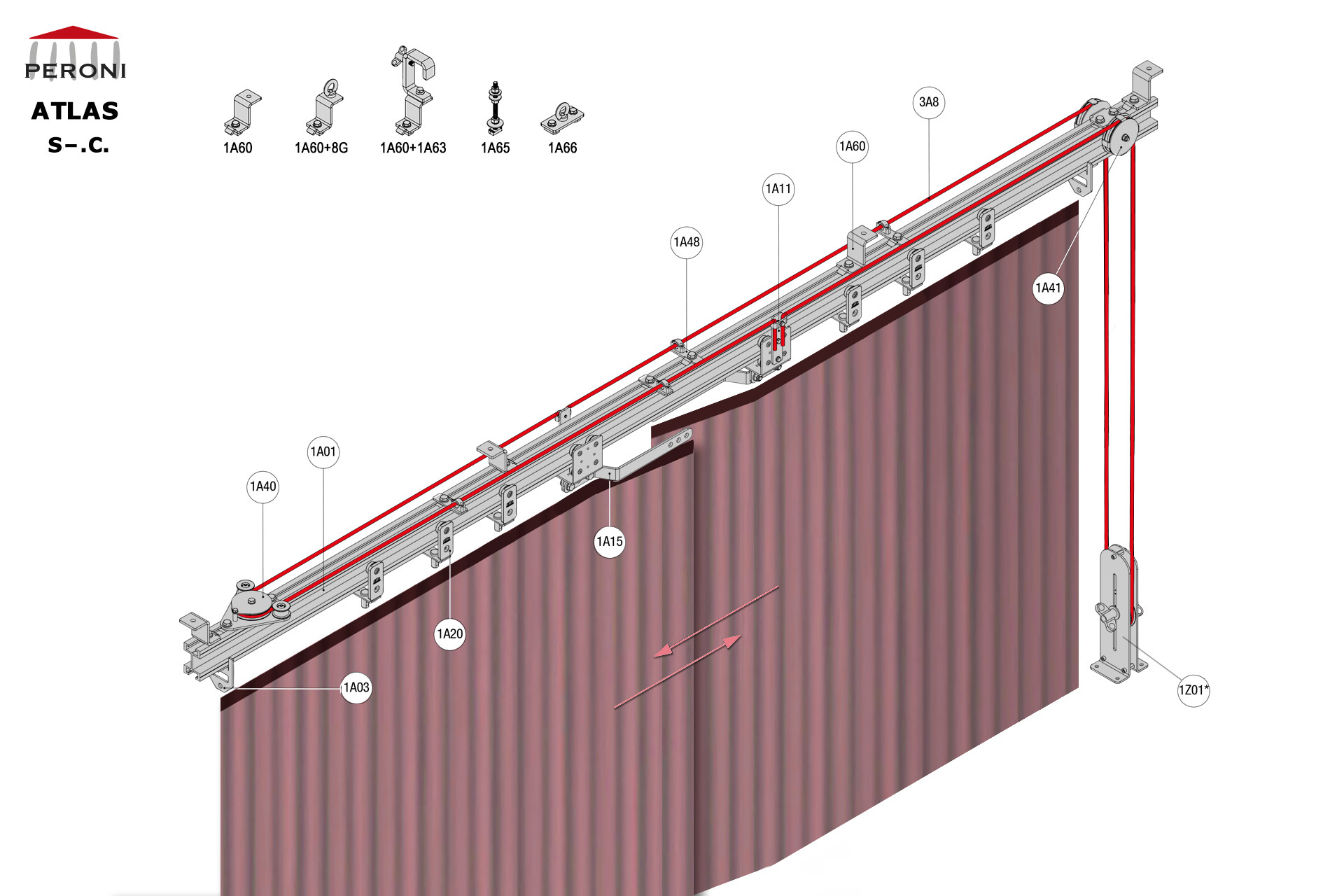

- C Manual com corda (1Z - Polias tensoras manuais)

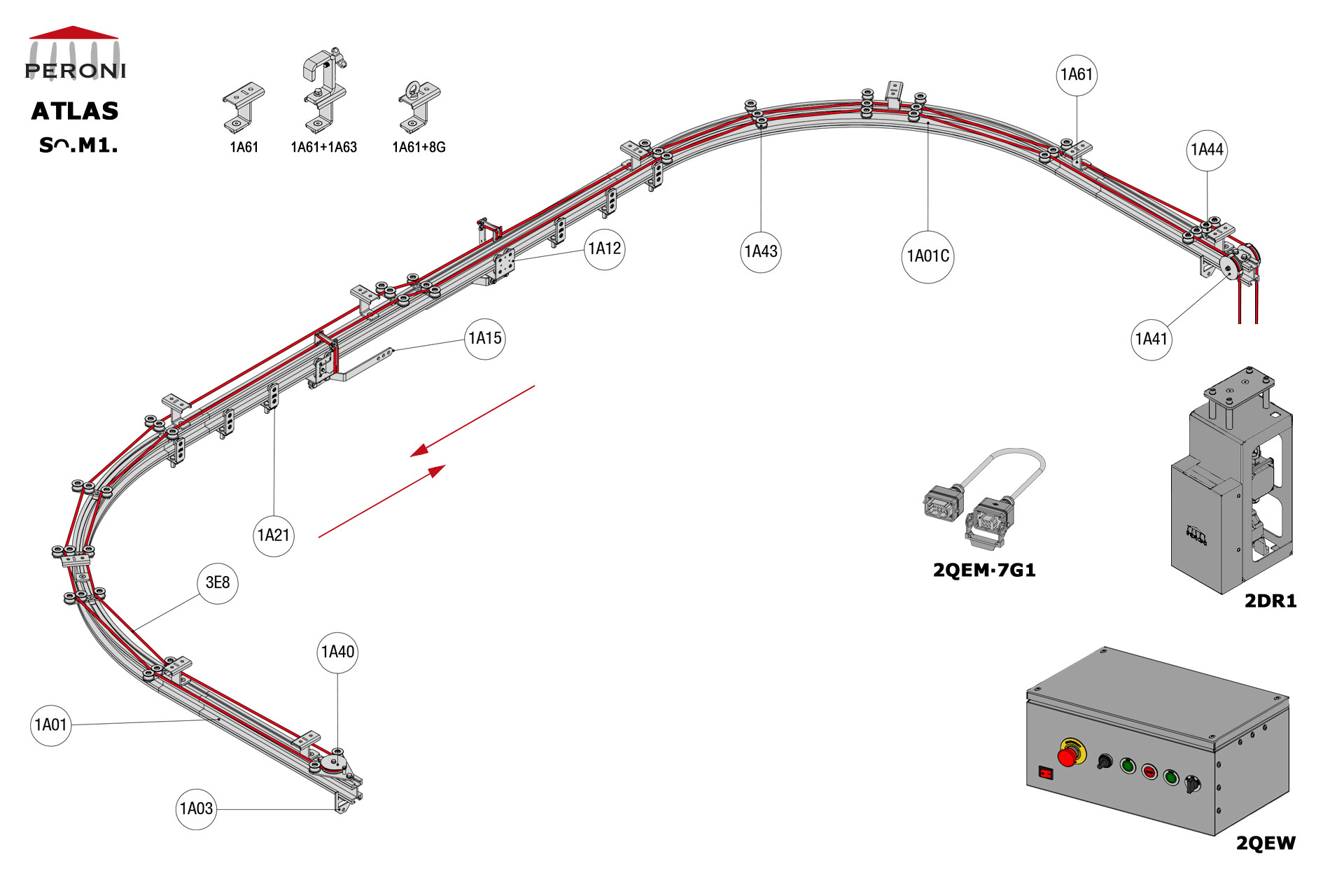

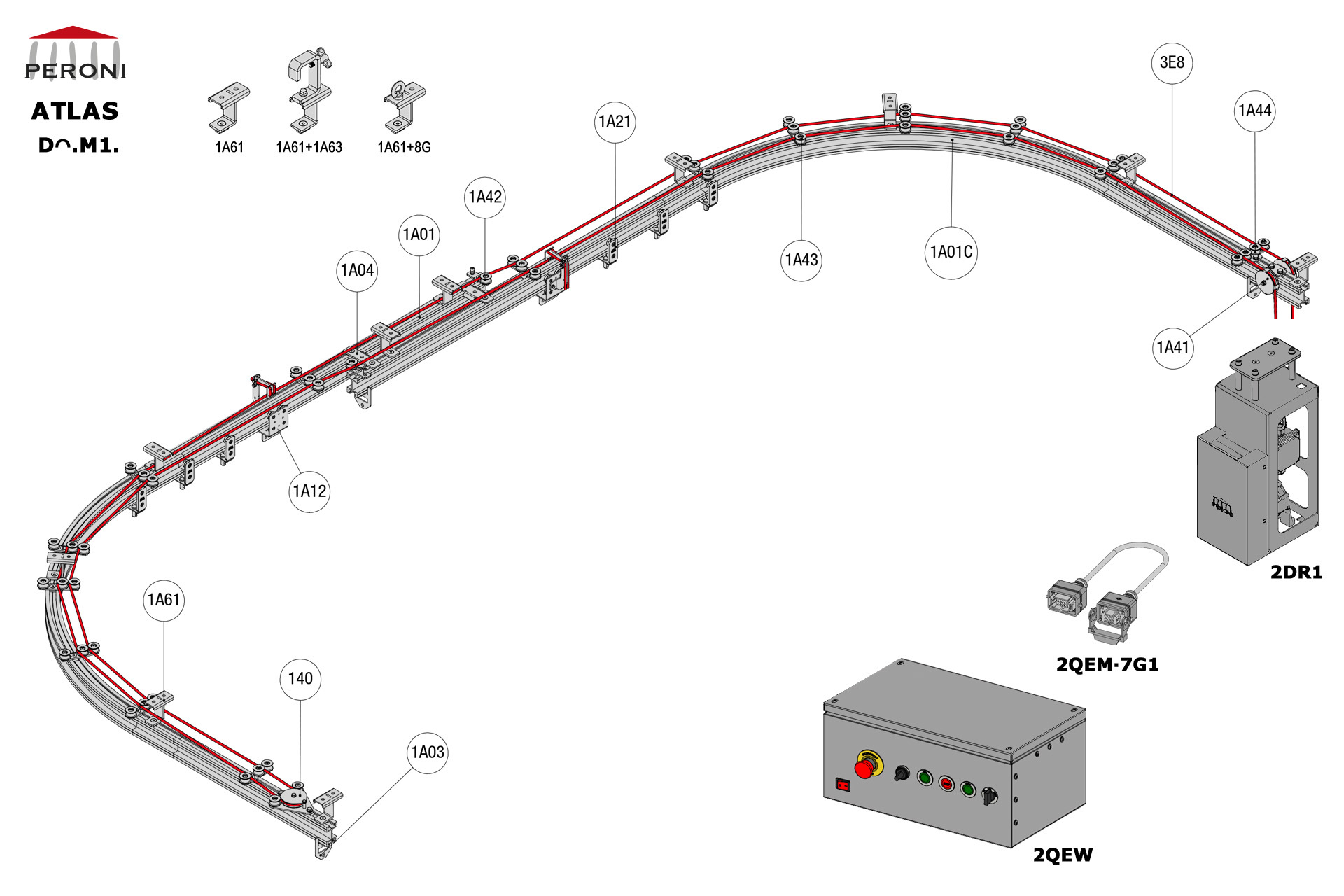

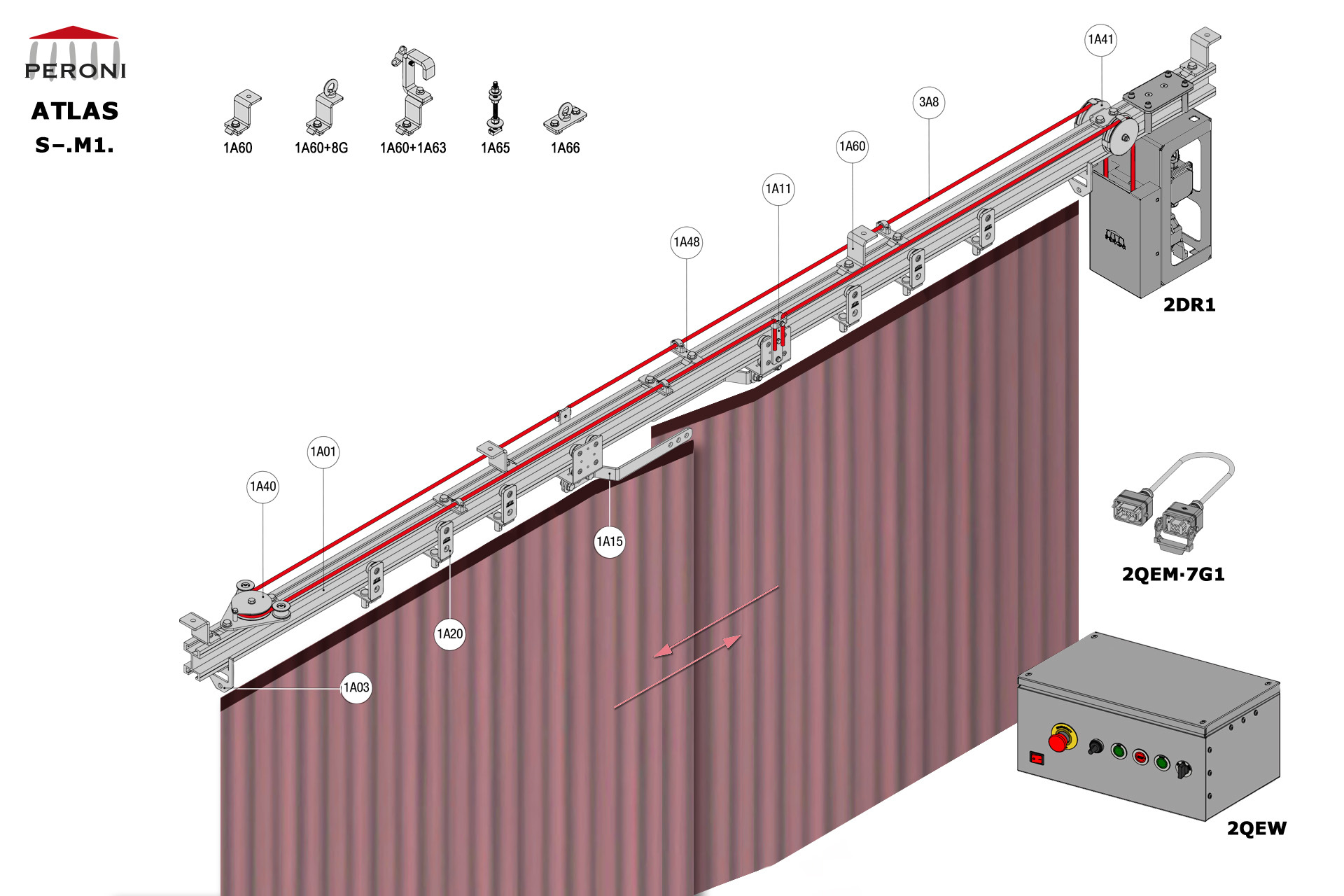

- M Motorizada com Motor R1
- C Manual com corda (1Z - Polias tensoras manuais)
- M Motorizada com Motor R1
