7QX30 - Americane quadrate 29 cm



7QX30 - Americane quadrate 29 cm Traliccio lineareDimensioni della piastra in fusione d'alluminio
Vedi tutte
7QX M10 - Kit 4 di connessione a bulloni No. 8 bulloni + No. 8 dadi M10 7QX FC - Kit 4 di connessione rapida No. 4 x 7KSG - Spigot + No. 8 x 7KSP - Spina conica + No. 8 x 7KCP - Copiglia
7QX30 K 8 - Dado 6 vie-8 nodi Per comporre angoli ed incroci senza usare angolari fissi.Ogni Dado richiede un kit di connessione 7QX K FC per ogni connessione tra Dado e traliccio.
7QX K FC - Kit di connessione per Dado 6 vie-8 nodi No. 4 x 7KSM - ½ spigot + vite 10x25No. 4 x 7KSP - Spina conicaNo. 4 x 7KCP - CopigliaNo. 4 bulloni7TZ30 K 01 - Chiave dima Per kit connessione Dado
Base a terra
Raccordi mobili a ganci rapidi 1 - corto2 - per torri3 - lungo
Angoli a 2 vie 1 - 45°2 - 60°3 - 90°4 - 120°5 - 135°6 - regolabile da 45° a 335°
Angoli a 3 vie 90°

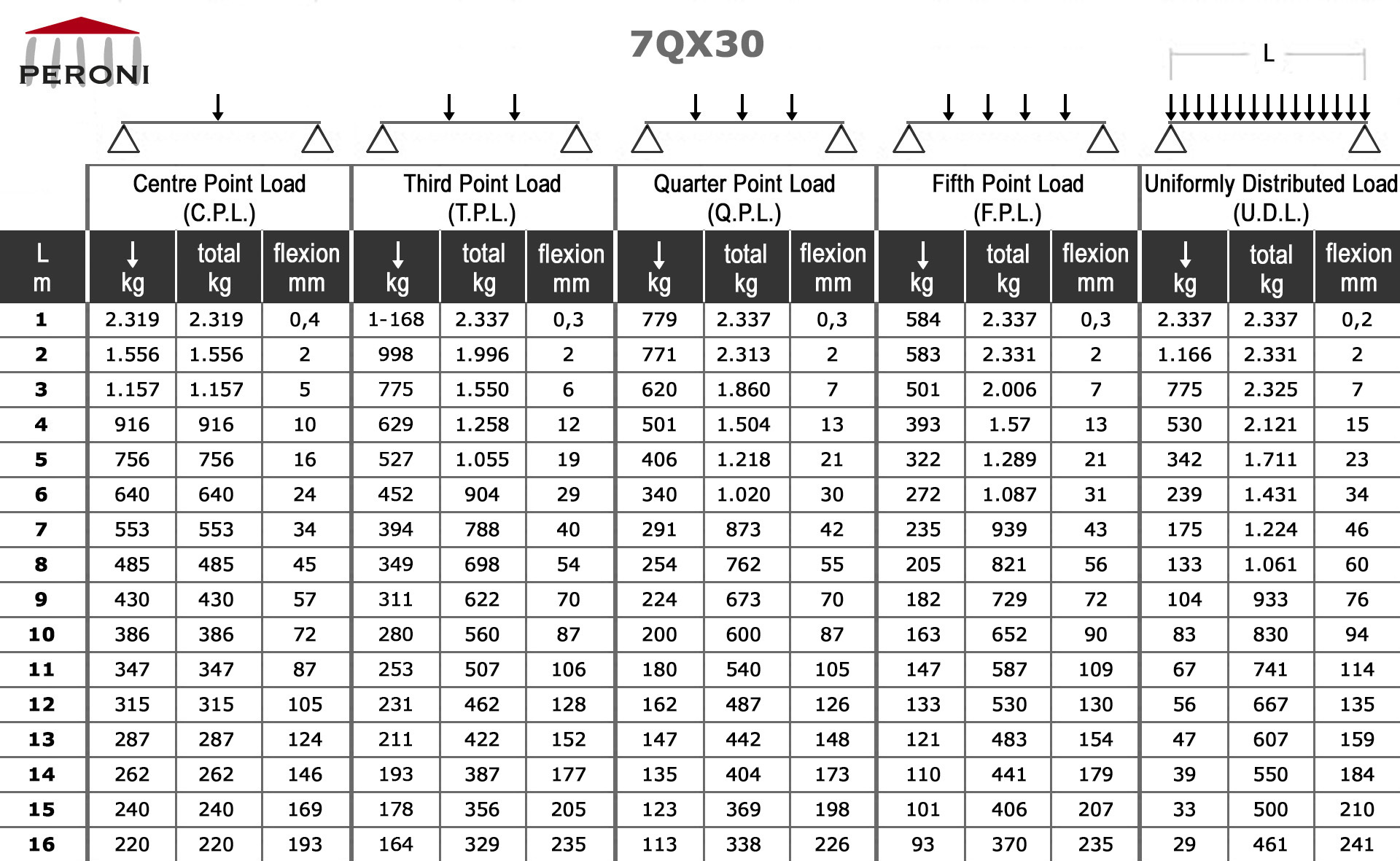

Tabella dei carichi dei tralicci lineari

↓ - Carico puntuale al centro
↓ ↓ - Carichi puntuali a 1/3
↓ ↓ ↓ - Carichi puntuali a 1/4
↓ ↓ ↓ ↓ - Carichi puntuali a 1/5
↓↓↓↓↓↓↓↓↓↓↓↓ - Carico uniformemente distribuito

La tabella dei carichi è stata compilata in concordanza con UNI ENV 1999-1-1 (Eurocode9).
Per il calcolo dei carichi consentiti, si è presunto che i tralicci siano semplicemente sostenuti dalle connessioni delle due estremità e che i carichi siano applicati ai punti di nodo.
I carichi sono applicati lungo la linea centrale dei tralicci.
Per i calcoli si è tenuto conto del carico proprio dei tralicci.
I calcoli sono riferiti a condizioni di carico astratte che l'Utente dovrà rianalizzare per adeguarle a quelle reali.
Tubi correnti
tubo estruso alluminio Ø 50 x 2 mm - EN AW 6082 T6
Diagonali
tubo estruso alluminio Ø 18 x 2 mm - EN AW 6082 T6
Terminali
piastra in fusione d'alluminio - EN AC 42200 T6

7QX30
Dimensioni standard dei tralicci lineari
articolo
lungh. . . . peso
. cm . . . . . . kg
7QX30 T 010
. 10,5 . . . . 3,0
7QX30 T 021
. 21 . . . . . . 3,3
7QX30 T 025
. 25 . . . . . . 3,4
7QX30 T 029
. 29 . . . . . . 3,7
7QX30 T 050
. 50 . . . . . . 4,8
7QX30 T 100
100 . . . . . . 7,1
7QX30 T 150
150 . . . . . . 9,5
7QX30 T 200
200 . . . . . . 11,8
7QX30 T 250
250 . . . . . . 14,1
7QX30 T 300
300 . . . . . . 16,5
7QX30 T 350
350 . . . . . . 18,8
7QX30 T 400
400 . . . . . . 21,2
