7TX30 - Americane triangolari 29 cm



7TX30 - Americane triangolari 29 cm Dimensioni standard dei tralicci lineariarticolo - lungh. ....... peso. cm ............ kg 7TX30 T 010 - ..10,5 ......... 2,3 7TX30 T 021 - ..21 ............ 2,6 7TX30 T 025 - ..25 ............ 2,7 7TX30 T 050 - ..50 ............ 3,7 7TX30 T 100 - 100 ............ 5,4 7TX30 T 150 - 150 ............ 7,2 7TX30 T 200 - 200 ............ 9,0 7TX30 T 250 - 250 .......... 10,7 7TX30 T 300 - 300 .......... 12,5 7TX30 T 350 - 350 .......... 14,2 7TX30 T 400 - 400 .......... 16,0
Vedi tutte

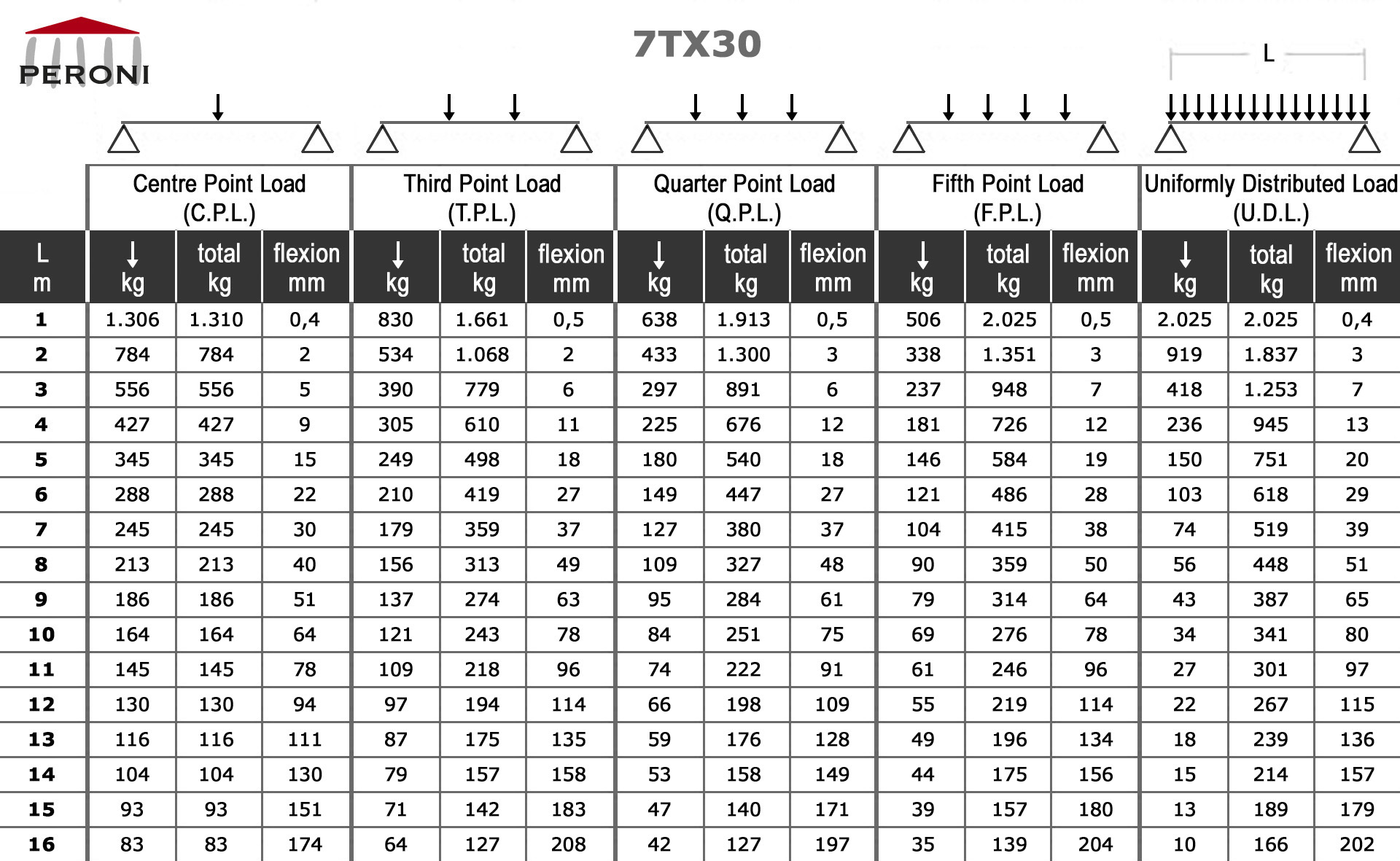

7TX30 - Americane triangolari 29 cm Tabella dei carichi dei tralicci lineari ↓ - Carico puntuale al centro↓ ↓ - Carichi puntuali a 1/3↓ ↓ ↓ - Carichi puntuali a 1/4↓ ↓ ↓ ↓ - Carichi puntuali a 1/5↓↓↓↓↓↓↓↓↓↓↓↓ - Carico uniformemente distribuito La tabella dei carichi Ŕ stata compilata in concordanza con UNI ENV 1999-1-1 (Eurocode9).Per il calcolo dei carichi consentiti, si Ŕ presunto che i tralicci siano semplicemente sostenuti dalle connessioni delle due estremitÓ e che i carichi siano applicati ai punti di nodo.I carichi sono applicati lungo la linea centrale dei tralicci.Per i calcoli si Ŕ tenuto conto del carico proprio dei tralicci.I calcoli sono riferiti a condizioni di carico astratte che l'Utente dovrÓ rianalizzare per adeguarle a quelle reali.
7TX30 - Americane triangolari 29 cm7TX M10 - Kit di connessione a bulloni - n. 6 bulloni- n. 6 dadi 7TX FC - Kit di connessione rapida - n. 6 spine coniche- n. 6 copiglie- n. 3 spigot (ovetti)
7TX30 - Americane triangolari 29 cm1 - base a terraAngoli a 2 vie2 - 60░3 - 60░ vertice interno4 - 90░5 - 90░ vertice esterno6 - 90░ vertice interno
7TX30 - Americane triangolari 29 cm b>Angoli a 2 vie1 - 120░2 - 120░ vertice interno3 - 45░4 - 135░5 - 135░ vertice interno
7TX30 - Americane triangolari 29 cm b>Angoli a 3 vie1 - 90░ sinistro2 - 90░ destro3 - 90░ sinistro vertice in alto4 - 90░ destro vertice in alto
7TX30 - Americane triangolari 29 cm b>Elementi a T1 - a 3 vie2 - a 3 vie con raccordo a scendere vertice basso3 - a 3 vie con raccordo a scendere vertice alto 4 - a 4 vie5 - a 4 vie destro vertice alto6 - a 4 vie sinistro vertice alto
7TX30 - Americane triangolari 29 cm b>Elementi a croce1 - a 4 vie2 - a 5 vie vertice in basso3 - a 5 vie vertice in alto4 - a 6 vie
Tubi correnti
tubo estruso alluminio ě 50 x 2 mm - EN AW 6082 T6
Diagonali
tubo estruso alluminio ě 18 x 2 mm - EN AW 6082 T6
Terminali
piastra in fusione d'alluminio - EN AC 42200 T6

7TX30 - Dimensioni standard dei tralicci lineari
articolo
lungh. ....... peso
. cm ............ kg
7TX30 T 010
..10,5 ......... 2,3
7TX30 T 021
..21 ............ 2,6
7TX30 T 025
..25 ............ 2,7
7TX30 T 050
..50 ............ 3,7
7TX30 T 100
100 ............ 5,4
7TX30 T 150
150 ............ 7,2
7TX30 T 200
200 ............ 9,0
7TX30 T 250
250 .......... 10,7
7TX30 T 300
300 .......... 12,5
7TX30 T 350
350 .......... 14,2
7TX30 T 400
400 .......... 16,0
