7QD30 - Americane quadrate HD 29 cm



7QD30 - Americane quadrate HD 29 cm Traliccio lineareDimensioni della piastra in fusione d'alluminio
Vedi tutte
7QX M10 - Kit 4 di connessione a bulloni No. 8 bulloni + No. 8 dadi M10 7QX FC - Kit 4 di connessione rapida No. 4 x 7KSG - Spigot + No. 8 x 7KSP - Spina conica + No. 8 x 7KCP - Copiglia
7QU30 K 8 - Dado HD 6 vie-8 nodi Per comporre angoli ed incroci senza usare angolari fissi.Ogni Dado richiede un kit di connessione 7QX K FC per ogni connessione tra Dado e traliccio. un kit di connessione 7QX K FC per ogni connessione tra Dado e traliccio.7QX K FC - Kit di connessione per Dado 6 vie-8 nodi No. 4 x 7KSM - Ż spigot + vite 10x25No. 4 x 7KSP - Spina conicaNo. 4 x 7KCP - CopigliaNo. 4 bulloni7TZ30 K 01 - Chiave dima Per kit connessione Dado
Base a terra
Raccordi mobili a ganci rapidi 1 - corto2 - per torri3 - lungo
Angoli a 2 vie 1 - 45░2 - 60░3 - 90░4 - 120░5 - 135░6 - regolabile da 45░ a 335░
Angoli a 3 vie 90░
Elementi a T 1 - a 3 vie2 - a 4 vieElementi a croce 3 - a 4 vie4 - a 5 vie5 - a 6 vie

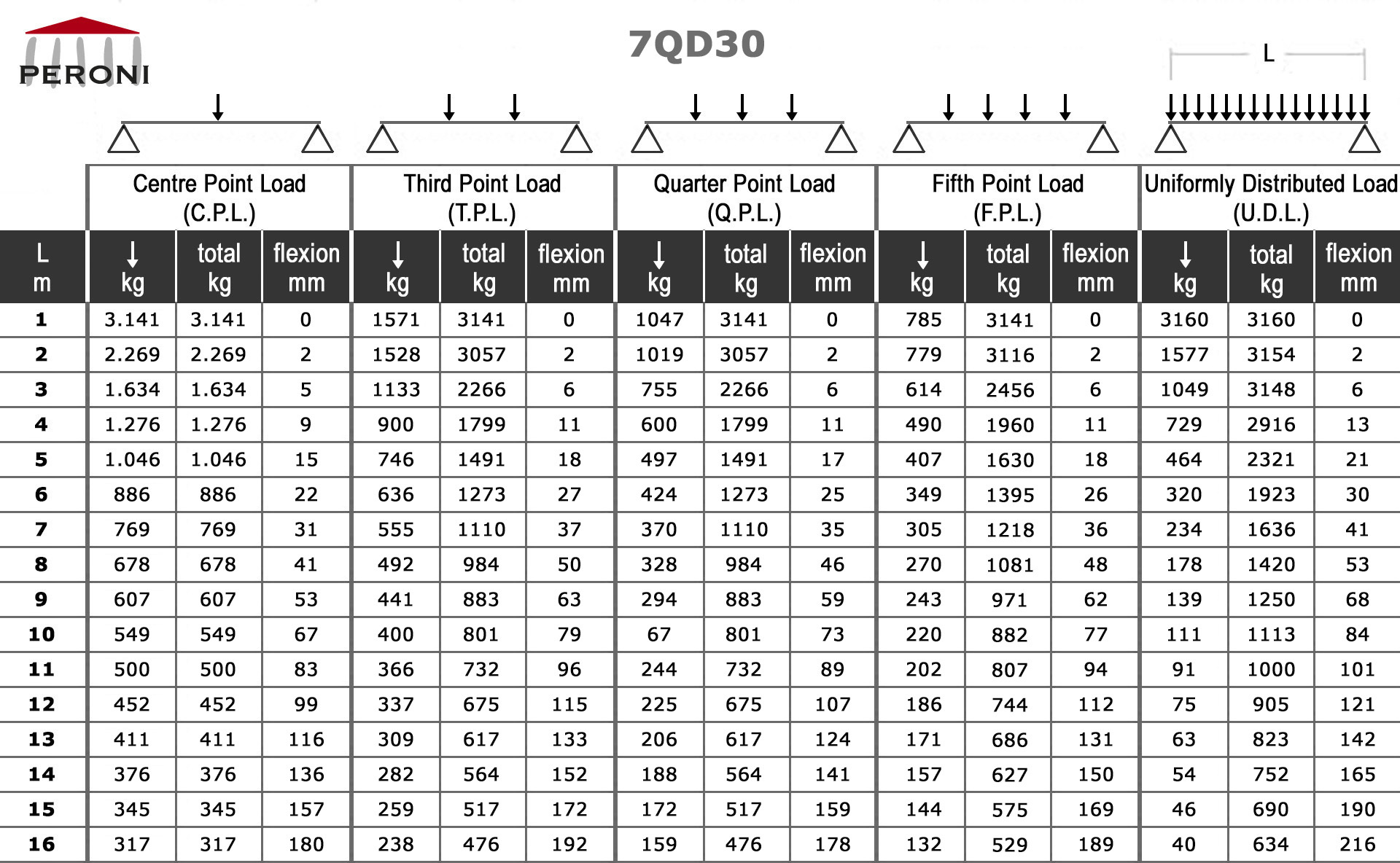

Tabella dei carichi dei tralicci lineari

↓ - Carico puntuale al centro
↓ ↓ - Carichi puntuali a 1/3
↓ ↓ ↓ - Carichi puntuali a 1/4
↓ ↓ ↓ ↓ - Carichi puntuali a 1/5
↓↓↓↓↓↓↓↓↓↓↓↓ - Carico uniformemente distribuito

La tabella dei carichi Ŕ stata compilata in concordanza con UNI ENV 1999-1-1 (Eurocode9).
Per il calcolo dei carichi consentiti, si Ŕ presunto che i tralicci siano semplicemente sostenuti dalle connessioni delle due estremitÓ e che i carichi siano applicati ai punti di nodo.
I carichi sono applicati lungo la linea centrale dei tralicci.
Per i calcoli si Ŕ tenuto conto del carico proprio dei tralicci.
I calcoli sono riferiti a condizioni di carico astratte che l'Utente dovrÓ rianalizzare per adeguarle a quelle reali.
Tubi correnti
tubo estruso alluminio ě 50 x 2 mm - EN AW 6082 T6
Diagonali
tubo estruso alluminio ě 18 x 2 mm - EN AW 6082 T6
Terminali
piastra in fusione d'alluminio - EN AC 42200 T6

7QD30
Dimensioni standard dei tralicci lineari
articolo
lungh. ....... peso
. cm ............ kg
7QD30 T 010
..10,5 ......... 3,1
7QD30 T 021
..21 ............ 3,6
7QD30 T 025
..25 ............ 4,1
7QD30 T 029
..29 ............ 5,8
7QD30 T 050
..50 ............ 4,8
7QD30 T 100
100 ............ 9,1
7QD30 T 150
150 .......... 12,3
7QD30 T 200
200 .......... 15,5
7QD30 T 250
250 .......... 18,7
7QD30 T 300
300 .......... 21,9
7QD30 T 350
350 .......... 25,2
7QD30 T 400
400 .......... 28,4
