TRX10



Sistema a binario TRX10 1T01 - Binario TRX10 profilato in alluminio anodizzato nero opacobarre da 600 cm
Vedi tutte
Binario e componenti 1T01 - Binario diritto1T02 - Set di connessione1T02T - Set di connessione per tour1T03 - Stop1T04 - Ponte di sormonto1T05 - Piastra a sbalzo
Carrelli 1T10 - Carrello motrice1T11 - Carrello motrice corda laterale1T12 - Carrello motrice corda centrale1T13 - Carrello 2 ruote1T14 - Kit bracci di sormonto (2 pezzi)1T15 - Braccio finecorsa per corda laterale1T16 - Braccio finecorsa per corda centrale
Rinvii 1T20 - Puleggia di rinvio1T21 - Puleggia doppia di testa1T22 - Guida corda centrale1T23 - Allineatore corda centrale1T24 - Supporto corda laterale1Z01 - Puleggia regolabile a terra
Elementi di sospensione 1T30 - Staffa di sospensione1T31 - Staffa di sospensione corda centrale1T34 - Gancio a uncino1T35 - Gancio a uncino per fissaggio diretto a binario1T36 - Collare per tubo + cursore1T37 - Barra filettata1T38A - Occhiolo1T38B - Occhiolo per fissaggio diretto a binario
Cibeles, ''Colgando del Centro'' Esempio di predisposizione ad area per eventi della zona centrale di passaggio di un edificio storico monumentale di Madrid.Il progetto ha utilizzato un sistema a binario TRX10 con manovra a trascinamento manuale senza corda ...
... e un Sipario alla greca con apertura laterale.Il sipario / tendaggio  stato confezionato a moduli con ricchezza verticale e doppia faccia.Svolge anche le funzioni di Fondale acustico e Fondale barriera insonorizzante.
Teatro Biondo, ''Favola personale'' Strada TRX10 con sviluppo a semi-ellisse.L'apertura  centrale a binario doppio con sovrapposizione di 100 cm, movimentazione con corda e carrucola a terra.Il Sipario alla greca  stato confezionato in EVT - Light Sceno Poly con ricchezza verticale 100%.
Applicazioni
TRX10 un sistema modulare per la movimentazione di sipari di peso medio leggero particolarmente indicato per:
- Sipari alla greca ad apertura centrale e laterale
- ciclorami
- elementi scenografici leggeri

La soluzione ideale per palcoscenici, studi televisivi, allestimenti fieristici, sale per conferenze, ecc.
Caratteristiche
- montaggio semplice e veloce, ideale per tourn
- configurazioni rettiline, curve e miste
- silenziosit
- estrema versatilit
- vasta gamma di componenti
- doppia motorizzazione 0,18 kW o 0,37 kW
- affidabilit estrema

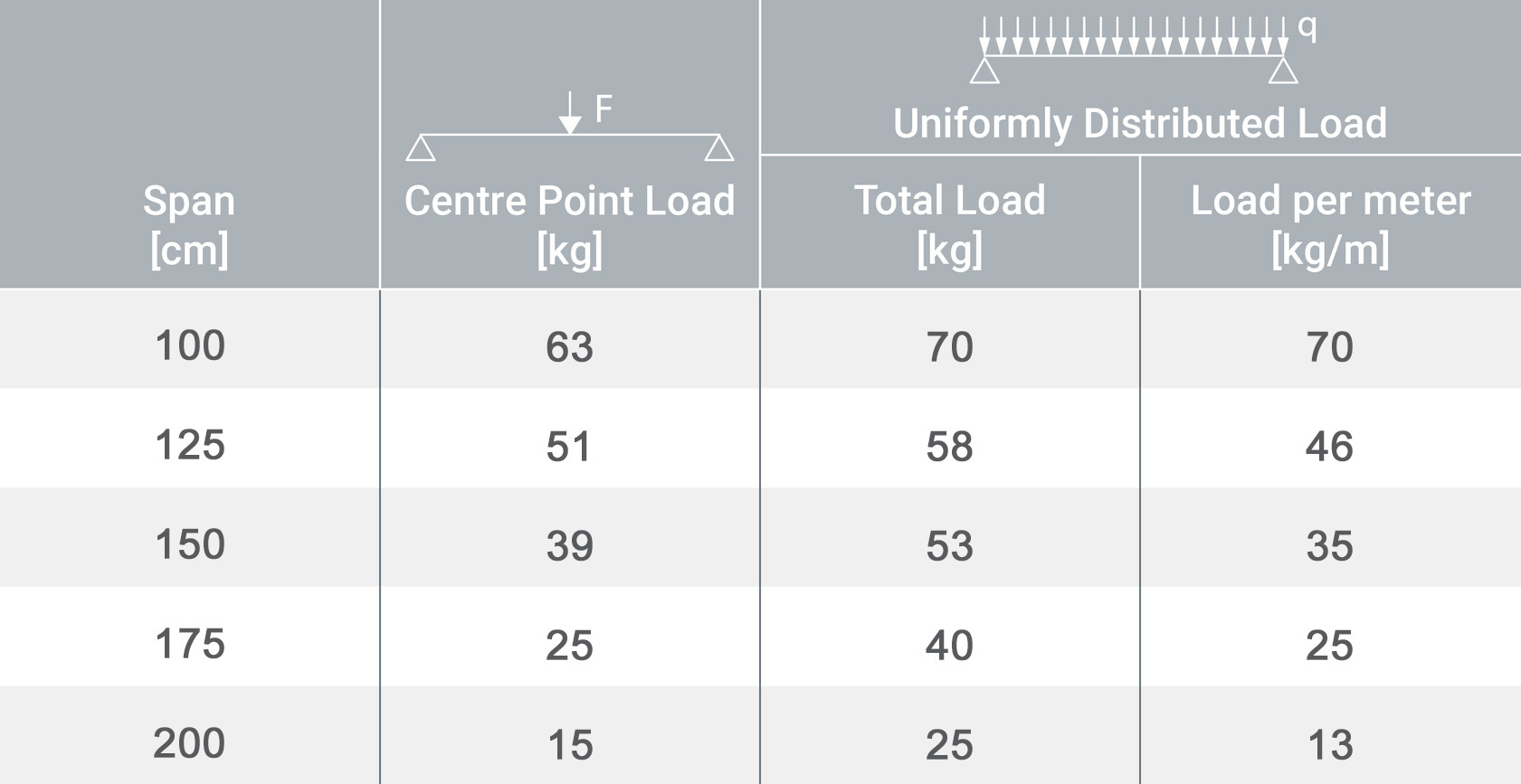

Binario
- profilato in alluminio estruso, finitura anodizzata nera
- 946 g/m peso
- 600 cm lunghezza massima barre
- 200 cm distanza massima supporti
- 50 cm raggio minimo curvatura

Carrello di testa 1T10
- realizzato in acciaio verniciato a polvere nero
- 8 ruote dotate di cuscinetti a sfera
- equipaggiabile con diversi bracci accessori
- portata 30 kg
Carrello 1T13
- realizzato il nylon ad alta resistenza
- attacco girevole a 360
- 2 ruote dotate di cuscinetti a sfera
- paracolpi antirumore in gomma
- portata 10 kg
Carrello 1KC
- realizzato in alluminio anodizzato nero
- 4 ruote dotate di cuscinetti a sfera
- portata 20 kg

Installazione tipica
- fissaggio a tubi/tralicci
- montaggio a soffitto
- montaggio a parete
- fissaggio a travi
- sospensione con funi o catene

Configurazioni principali
- S. Apertura centrale binario singolo
- D. Apertura centrale binario doppio
- L. Apertura laterale
Azionamento
- H. Manuale senza corda
- C. Manuale con corda
- M. Motorizzato (motori 2DR1 e 2DR2)
Oltre alle configurazioni esistenti e in base alle applicazioni specifiche, possibile sviluppare soluzioni personalizzate per soddisfare particolari necessit.

Cartella colori

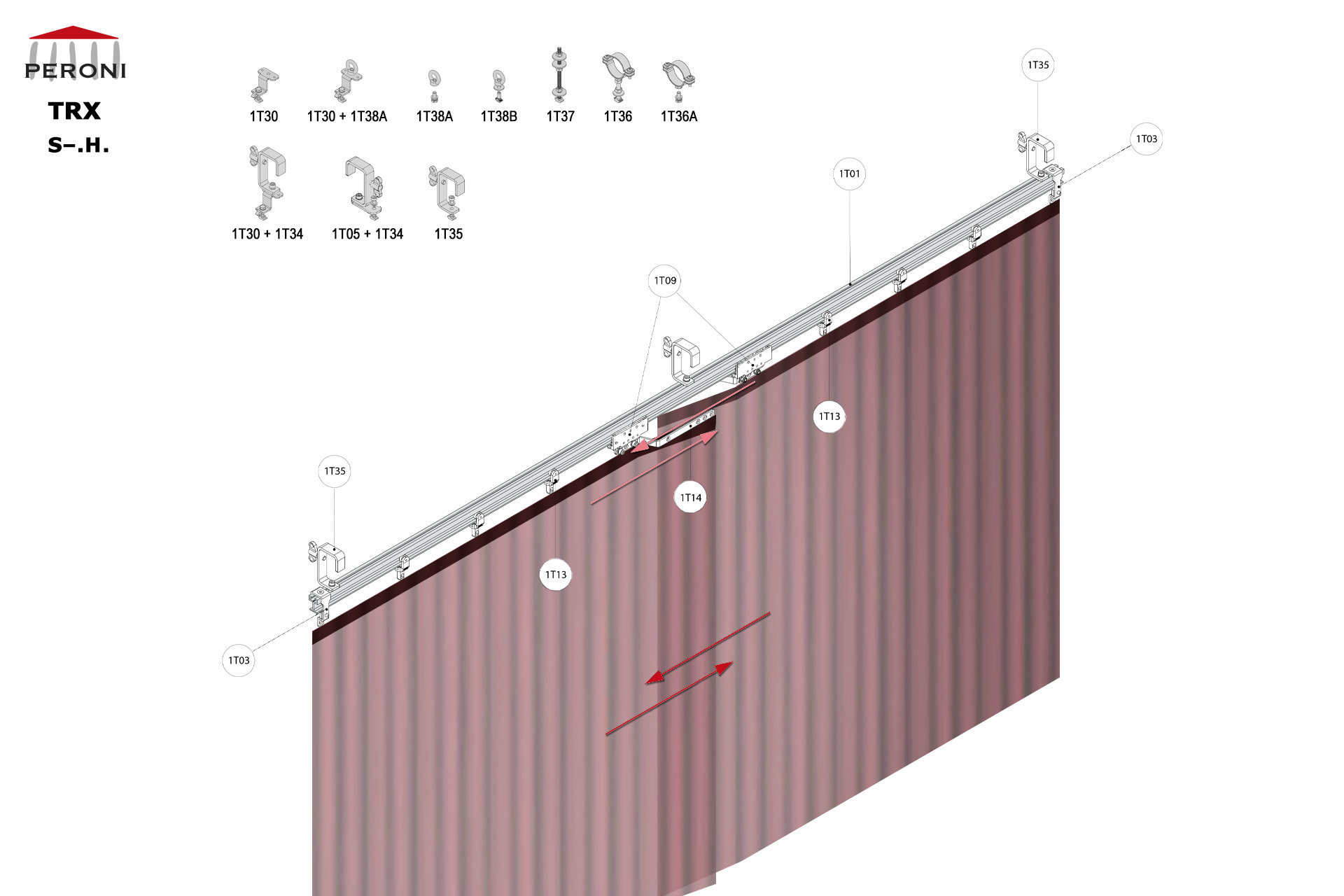

Strada configurazione S.H. S. Apertura centrale bin. singolo dirittoH. Manuale senza cordasovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T10 - Carrello motrice1T13 - Carrello 2 ruote1T14 - Braccio di sormontoFissaggio1T30 - Attacco sospensione1T35 - Hook clamp + cursore1T36 - Collare  50 mm + cursore
Strada configurazione Sᴖ.H. Sᴖ. Apertura centrale bin. singolo curvoH. Manuale senza cordasovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T10 - Carrello motrice1T13 - Carrello 2 ruote1T14 - Braccio di sormontoFissaggio1T30 - Attacco sospensione1T35 - Hook clamp + cursore1T36 - Collare  50 mm + cursore
Strada configurazione S.C. S. Apertura centrale bin. singolo dirittoC. Manuale con cordasovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T11 - Carrello motrice corda laterale1T13 - Carrello 2 ruote1T14 - Braccio di sormontoControllo movimento1T20 - Puleggia di rinvio1T21 - Puleggia doppia di testa1T24 - Passacorda laterale1Z01 - Puleggia regolabile a terra3E - Corda Poly  8 mmFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone1T36 - Collare  50 mm + cursore
Strada configurazione S.M1. S. Apertura centrale bin. singolo dirittoM1. Motorizzata, sipario fino a 300 kg sovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T11 - Carrello motrice corda laterale1T13 - Carrello 2 ruote1T14 - Braccio di sormontoControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia1T24 - Passacorda laterale1T15 - Riscontro finec. per 1T11 + 1T501T50 - Finecorsa per 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone1T36 - Collare  50 mm + cursore
Strada configurazione S.M2. S. Apertura centrale bin. singolo dirittoM2. Motorizzata, sipario fino a 125 kgsovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1KS - Stop1T11 - Carrello motrice corda laterale1T13 - Carrello 2 ruote1T14 - Braccio di sormontoControllo movimento1T20 - Carrucola orizzontale1T24 - Passacorda laterale1T15 - Riscontro finec. per 1T11 + 1T501T50 - Finecorsa per 1T11 + 1T152DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone1T36 - Collare  50 mm + cursore
Strada configurazione Sᴖ.C. Sᴖ. Apertura centrale bin. singolo curvoC. Manuale con cordasovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T12 - Carrello motrice corda sup.1T13 - Carrello 2 ruote1T14 - Braccio di sormontoControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia1T22 - Guida per corda centrale1T23 - Allineatore corda centrale1Z01 - Tendicorda3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda centr.1T34 - Hook clamp + bullone
Strada configurazione Sᴖ.M1. Sᴖ. Apertura centrale bin. singolo curvoM1. Motorizzata, sipario fino a 200 kg sovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T12 - Carrello motrice corda sup.1T13 - Carrello 2 ruote1T14 - Braccio di sormontoControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1T16 - Risc. finec. per 1T12+1T52+1T531T52 + 1T53 - Finec. per 1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone
Strada configurazione Sᴖ.M2. Sᴖ. Apertura centrale bin. singolo curvoM2. Motorizzata, sipario fino a 100 kg sovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1KS - Stop1T12 - Carrello motrice corda sup.1T13 - Carrello 2 ruote1T14 - Braccio di sormontoControllo movimento1T20 - Carrucola orizzontale1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1T16 - Riscontro finec. 1T12+1T52+1T531T52 + 1T53 - Finecorsa 1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone

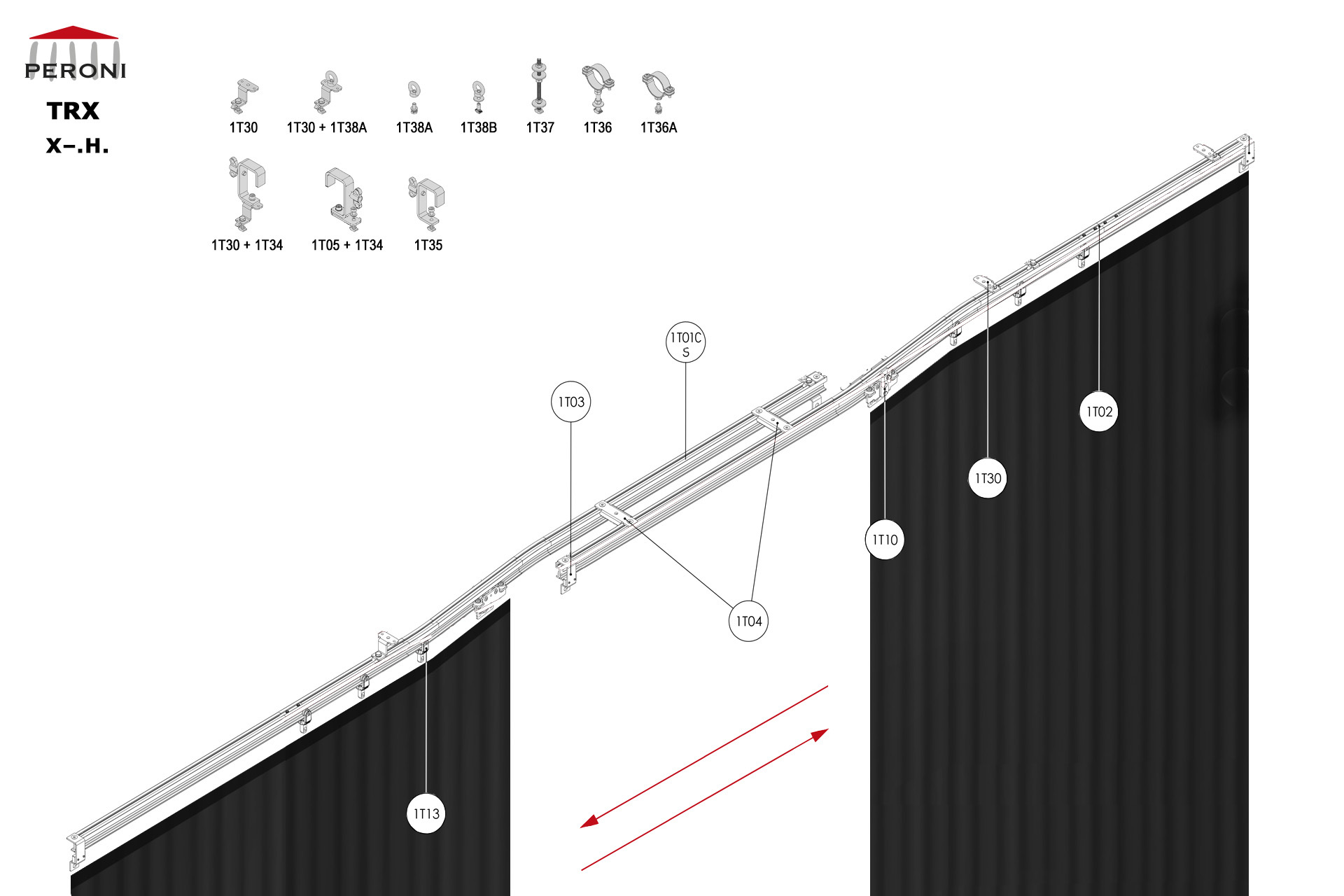

Strada configurazione X.H. X. Ap. centr. bin. singolo sdoppiato dir.H. Manuale senza cordasovrapposizione centrale fino a 100 cmComponenti1T01 - Binario diritto1T01C-S - Binario curvo per sdoppiamento1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T10 - Carrello motrice1T13 - Carrello 2 ruoteFissaggio1T30 - Attacco sospensione1T35 - Hook clamp + cursore1T36 - Collare  50 mm + cursore
Strada configurazione X.C. X. Ap. centr. bin. singolo sdoppiato dir.C. Manuale con cordasovrapposizione centrale fino a 100 cmComponenti1T01 - Binario diritto1T01C-S - Binario curvo per sdoppiamento1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T11 - Carrello motrice corda laterale1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia1T24 - Passacorda laterale1Z01 - Carrucola a terra3E - Corda Poly  8 mmFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone1T36 - Collare  50 mm + cursore
Strada configurazione X.M1. X. Ap. centr. bin. singolo sdoppiato dir.M1. Motorizzata, sipario fino a 300 kg sovrapposizione centrale fino a 100 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T01C-S - Binario curvo per sdoppiamento1T03 - Stop1T04 - Ponte di sormonto1T11 - Carrello motrice corda laterale1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia1T24 - Passacorda laterale1T15 - Riscontro finec. per 1T11+1T501T50 - Finecorsa per 1T11+1T152DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone1T36 - Collare  50 mm + cursore
Strada configurazione X.M2. X. Ap. centr. bin. singolo sdoppiato dir.M2. Motorizzata, sipario fino a 125 kgsovrapposizione centrale fino a 100 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1KS - Stop1T04 - Ponte di sormonto1T11 - Carrello motrice corda laterale1T13 - Carrello 2 ruoteControllo movimento1T20 - Puleggia di rinvio1T24 - Passacorda laterale1T15 - Braccio finec. per 1T11 + 1T501T50 - Finecorsa per 1T11 + 1T152DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone1T36 - Collare  50 mm + cursore

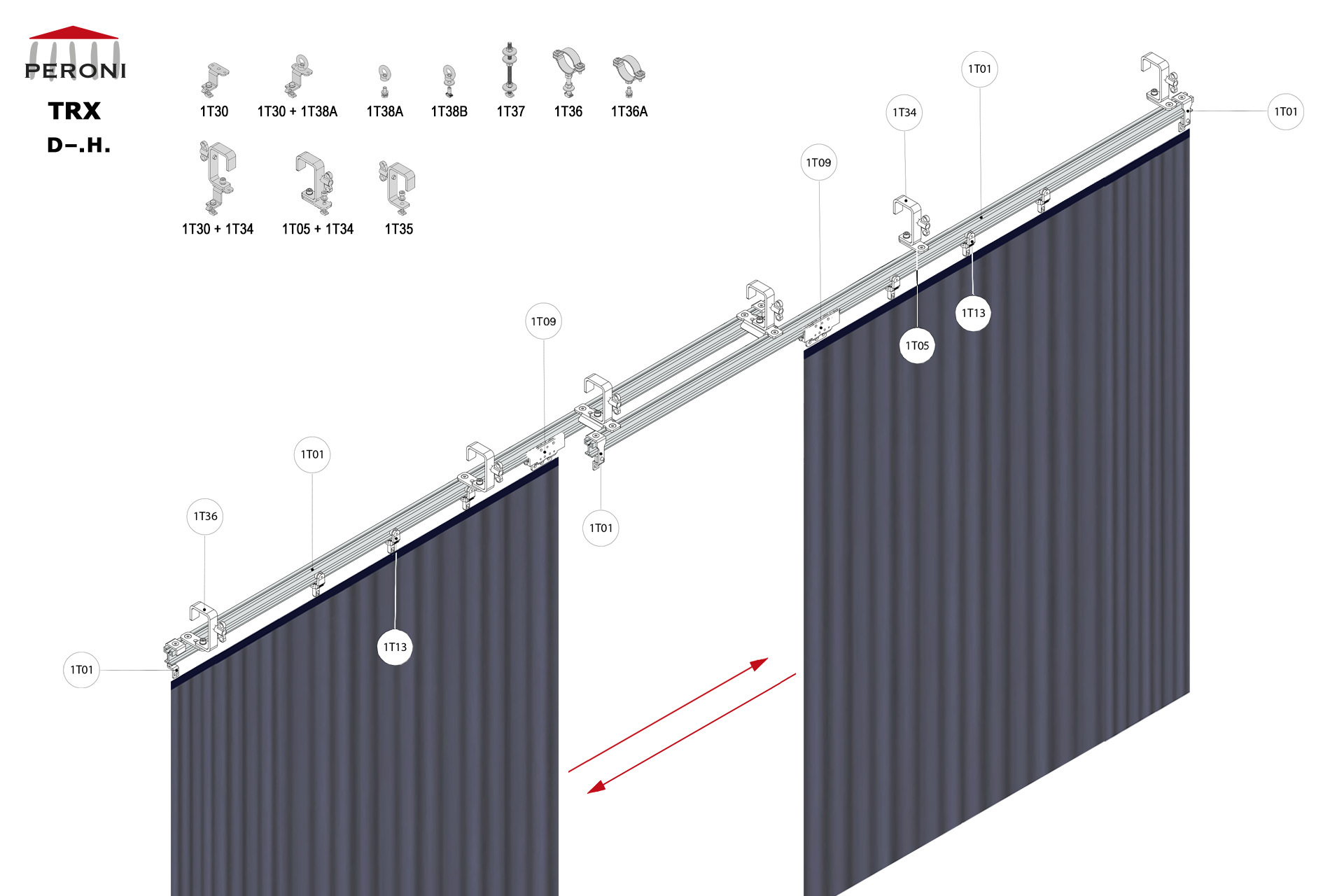

Strada configurazione D.H. D. Apertura centrale bin. doppio dirittoH. Manuale senza cordasovrapposizione centrale oltre 50 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T10 - Carrello motrice1T13 - Carrello 2 ruoteFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone + 1T05 - Prolunga 1T34

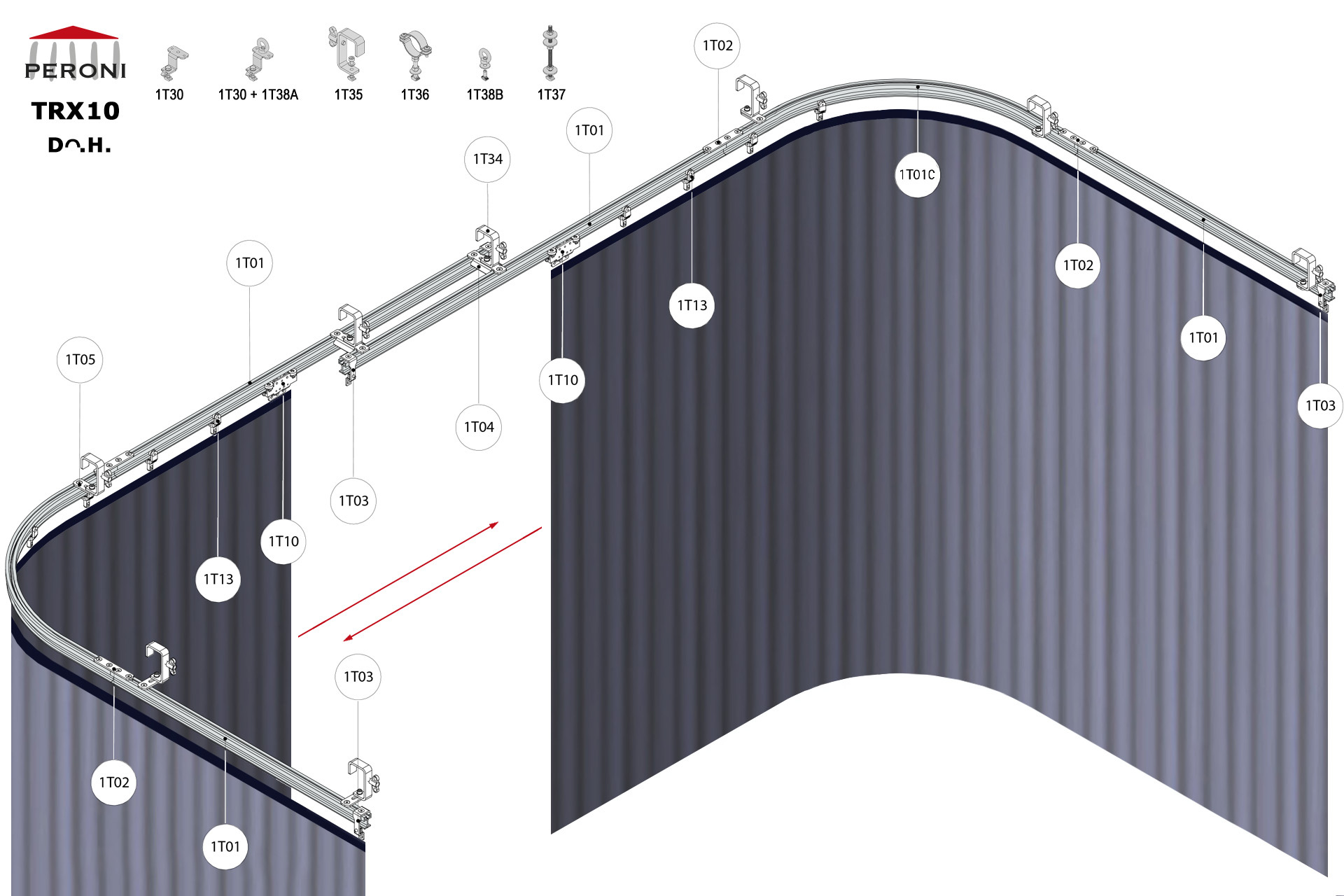

Strada configurazione Dᴖ.H. Dᴖ. Apertura centrale binario doppio curvoH. Manuale senza cordasovrapposizione centrale oltre 50 cmComponenti 1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T10 - Carrello motrice1T13 - Carrello 2 ruoteFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone + 1T05 - Prolunga per 1T34
Strada configurazione D.C. D. Apertura centrale binario doppio dirittoC. Manuale con cordasovrapposizione centrale oltre 50 cmComponenti 1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T12 - Carrello motrice corda superiore1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia verticale1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1Z01 - Tendicorda3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone
Strada configurazione D.M1. D. Apertura centrale binario doppio dirittoM1. Motorizzata, sipario fino a 300 kg sovrapposizione centrale oltre 50 cmComponenti 1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T12 - Carrello motrice corda superiore1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia verticale1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1T16 - Risc. finec. per 1T12+1T52+1T531T52 + 1T53 - Finec. per 1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone
Strada configurazione D.M2. D. Apertura centrale binario doppio dirittoM2. Motorizzata, sipario fino a 125 kg sovrapposizione centrale oltre 50 cmComponenti 1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1KS - Stop1T04 - Ponte di sormonto1T12 - Carrello motrice corda superiore1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1T16 - Risc. finec. per 1T12+1T52+1T531T52 + 1T53 - Finec. per 1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone
Strada configurazione Dᴖ.C. Dᴖ. Apertura centrale bin. doppio curvoC. Manuale con cordasovrapposizione centrale oltre 50 cmComponenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T12 - Carrello motrice corda sup.1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia 1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1Z01 - Tendicorda3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone
Configurazione Dᴖ.M1. Dᴖ. Apertura centrale binario doppio curvoM1. Motorizzata, sipario fino a 200 kg sovrapposizione centrale oltre 50 cmComponenti 1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T12 - Carrello motrice corda superiore1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia verticale1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1T16 - Risc. finec. per 1T12+1T52+1T531T52 + 1T53 - Finec. per 1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone
Configurazione Dᴖ.M2. Dᴖ. Apertura centrale binario doppio curvoM2. Motorizzata, sipario fino a 100 kg sovrapposizione centrale oltre 50 cmComponenti 1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1KS - Stop1T04 - Ponte di sormonto1T12 - Carrello motrice corda superiore1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1T16 - Risc. finec. per 1T12+1T52+1T531T52 + 1T53 - Finec. per 1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone

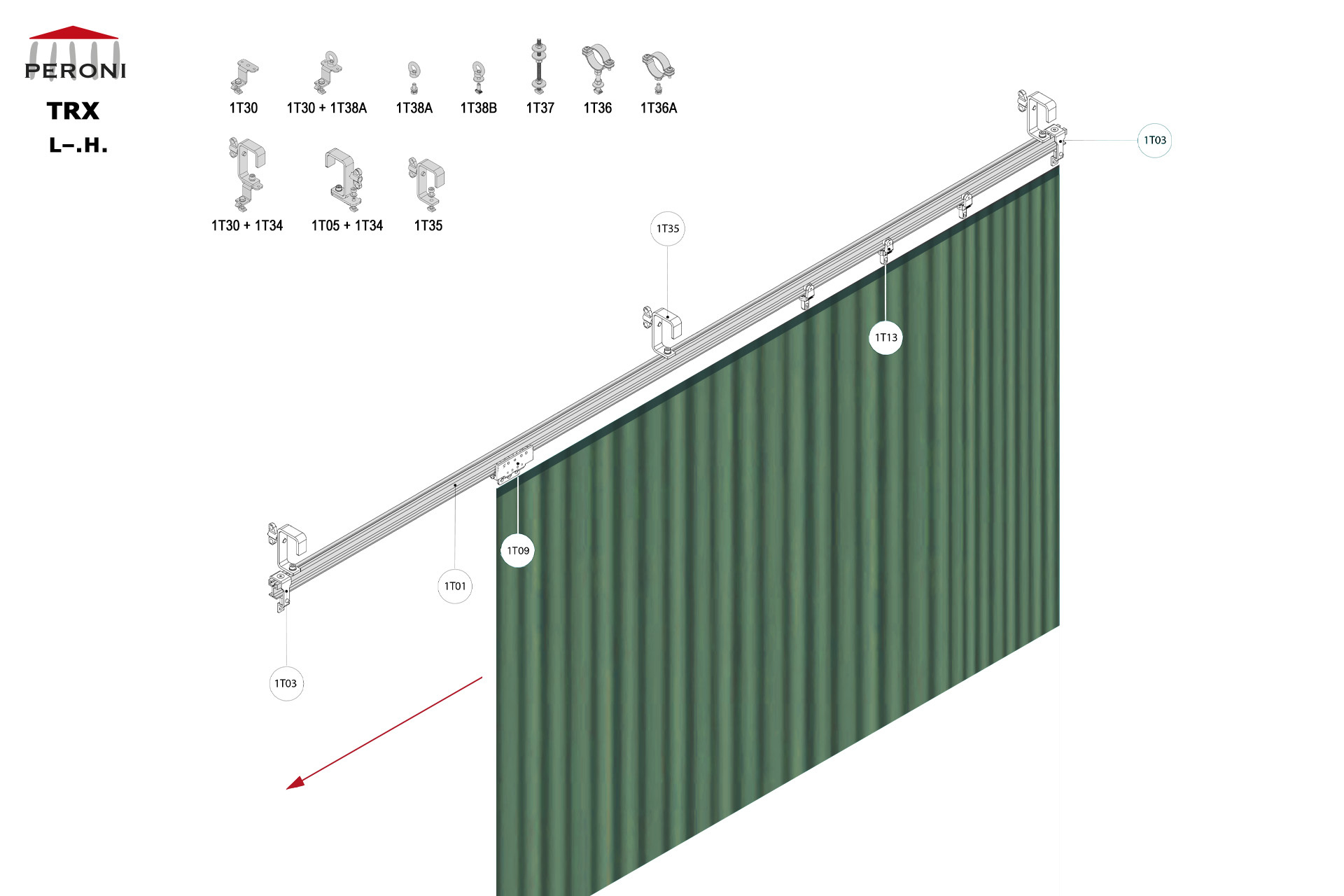

Strada configurazione L.H. L. Apertura laterale binario dirittoH. Manuale senza cordaComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T10 - Carrello motrice1T13 - Carrello 2 ruoteFissaggio1T30 - Attacco sospensione1T35 - Hook clamp + cursore1T36 - Collare  50 mm + cursore
Strada configurazione Lᴖ.H. Lᴖ. Apertura laterale binario curvoH. Manuale senza cordaComponenti 1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T10 - Carrello motrice1T13 - Carrello 2 ruoteFissaggio1T30 - Attacco sospensione1T35 - Hook clamp + cursore1T36 - Collare  50 mm + cursore
Strada configurazione L.C. L. Apertura laterale binario dirittoC. Manuale con cordaComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T11 - Carrello motrice corda laterale1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia1T24 - Passacorda laterale1Z01 - Tendicorda3E - Corda Poly  8 mmFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone1T36 - Collare  50 mm + cursore
Strada configurazione L.M1. L. Apertura laterale binario dirittoM1. Motorizzata, sipario fino a 300 kgComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T11 - Carrello motrice corda laterale1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia1T24 - Passacorda laterale1T15 - Riscontro finec. per 1T11 + 1T501T50 - Finecorsa per 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone1T36 - Collare  50 mm + cursore
Strada configurazione L.M2. L. Apertura laterale binario dirittoM2. Motorizzata, sipario fino a 125 kgComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1KS - Stop1T11 - Carrello motrice corda laterale1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T24 - Passacorda laterale1T15 - Riscontro finec. per 1T11 + 1T501T50 - Finecorsa per 1T11 + 1T152DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone1T36 - Collare  50 mm + cursore

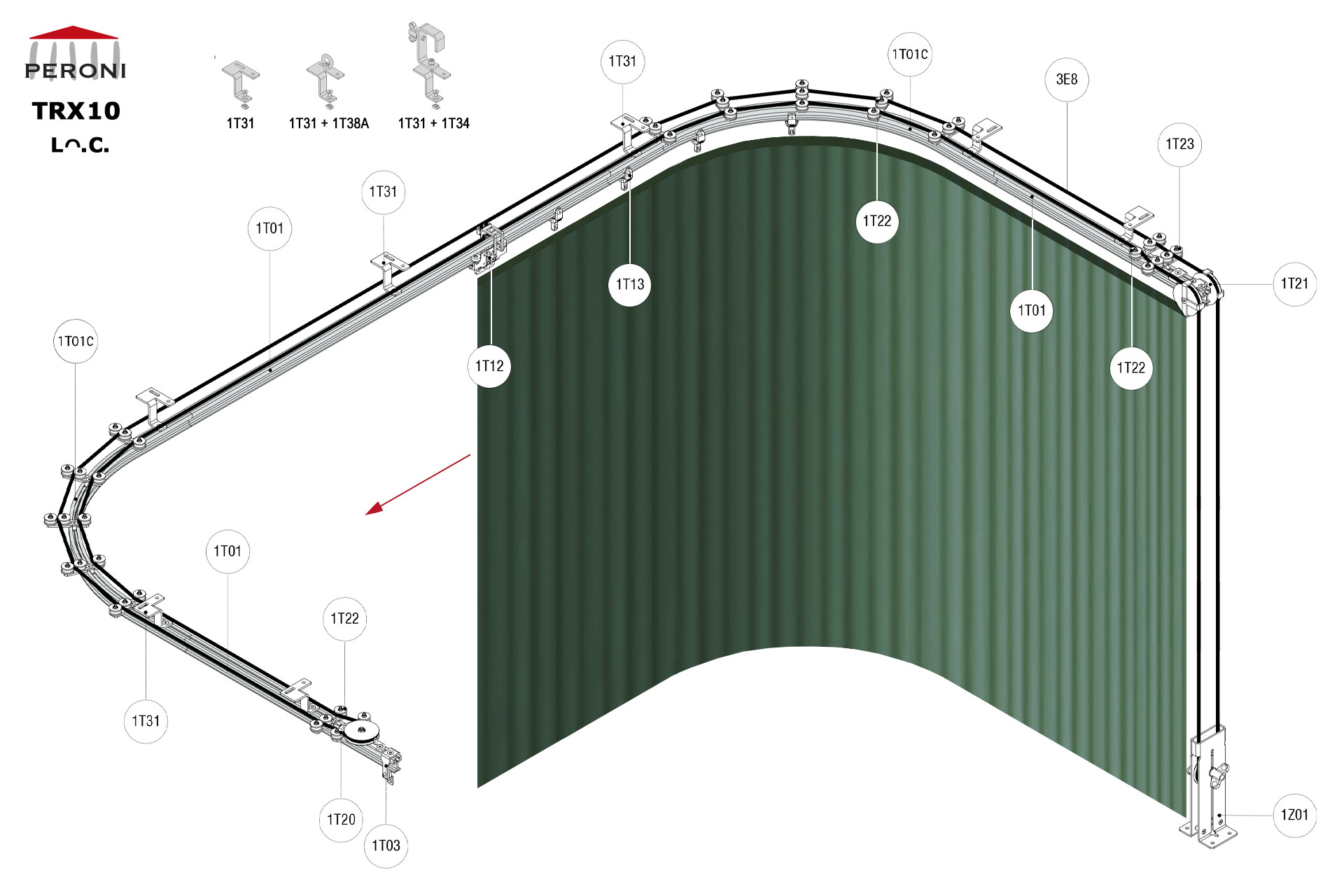

Strada configurazione Lᴖ.C. Lᴖ. Apertura laterale binario curvoC. Manuale con cordaComponenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T12 - Carrello motrice corda super.1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1Z01 - Tendicorda3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda super.1T34 - Hook clamp + bullone
Strada configurazione Lᴖ.M1. Lᴖ. Apertura laterale binario curvoM1. Motorizzata, sipario fino a 200 kg Componenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T12 - Carrello motrice corda sup.1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1T16 - Risc. finec. per 1T12+1T52+1T531T52 + 1T53 - Finec. per 1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone
Strada configurazione Lᴖ.M2. Lᴖ. Apertura laterale binario curvoM2. Motorizzata, sipario fino a 100 kgComponenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1KS - Stop1T12 - Carrello motrice corda sup.1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1T16 - Risc. finec. per 1T12+1T52+1T531T52 + 1T53 - Finec. per 1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone

Video & Documentazione

Test binario TRX10 motorizzato

Test sipario alla greca motorizzato

Test binario TRX10 ad apertura manuale con curve

Collaudo in fabbrica sipario alla greca motorizzato

57270_4-01_main_components.pdf

57270_3-02_typical_suspending_arrgmts.pdf

57270_4-03_cording_diagrams.pdf
