TRX10



Sistema a binario TRX10 1T01 - Binario TRX10 profilato in alluminio anodizzato nero opacobarre da 600 cm
Vedi tutte
Altezze componenti fissaggio 1Z10 - Staffa a parete1T30 - Attacco sospensione1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone1T05 - Prolunga per 1T341T35 - Hook clamp + cursore1T36 - Collare  50 mm + cursore
Cibeles, ''Colgando del Centro'' Esempio di predisposizione ad area per eventi della zona centrale di passaggio di un edificio storico monumentale di Madrid.Il progetto ha utilizzato un sistema a binario TRX10 con manovra a trascinamento manuale senza corda ...
... e un Sipario alla greca con apertura laterale.Il sipario / tendaggio  stato confezionato a moduli con ricchezza verticale e doppia faccia.Svolge anche le funzioni di Fondale acustico e Fondale barriera insonorizzante.
Teatro Lirico ''Giorgio Gaber'' di Milano Sipario alla greca in velluto FTA - Tancredi 500 rosso con ricchezza verticale 100%.Misura 11 x h 6,2 m ed  dotato di un Sistema a binario TRX10 con 2DR2 - Motore R2 a velocit variabile e controllo DMX512.
Teatro Biondo, ''Favola personale'' Strada TRX10 con sviluppo a semi-ellisse.L'apertura  centrale a binario doppio con sovrapposizione di 100 cm, movimentazione con corda e carrucola a terra.Il Sipario alla greca  stato confezionato in EVT - Light Sceno Poly con ricchezza verticale 100%.
Colegio Northlands di Buenos Aires Sipario alla greca in velluto FTA - Tancredi 500 nero. dotato di Sistema a binario TRX10 con motorizzazione 2DR2 a velocit variabile e controllo DMX512.
Teatro Paulo Autran, ''Garrincha'' Sipario alla greca in tulle BSU - Super Gobelin 03. grigio dipinto con Sistema a binario TRX10.La configurazione  S.C. Apertura centrale binario singolo manuale con corda.
Applicazioni
TRX10 un sistema modulare per la movimentazione di sipari di peso medio leggero particolarmente indicato per:
- Sipari alla greca ad apertura centrale e laterale
- ciclorami
- elementi scenografici leggeri

La soluzione ideale per palcoscenici, studi televisivi, allestimenti fieristici, sale per conferenze, ecc.
Caratteristiche
- montaggio semplice e veloce, ideale per tourn
- configurazioni rettiline, curve e miste
- silenziosit
- estrema versatilit
- vasta gamma di componenti
- doppia motorizzazione 0,18 kW o 0,37 kW
- affidabilit estrema
Oltre alle configurazioni esistenti e in base alle applicazioni specifiche, possibile sviluppare soluzioni personalizzate per soddisfare particolari necessit.

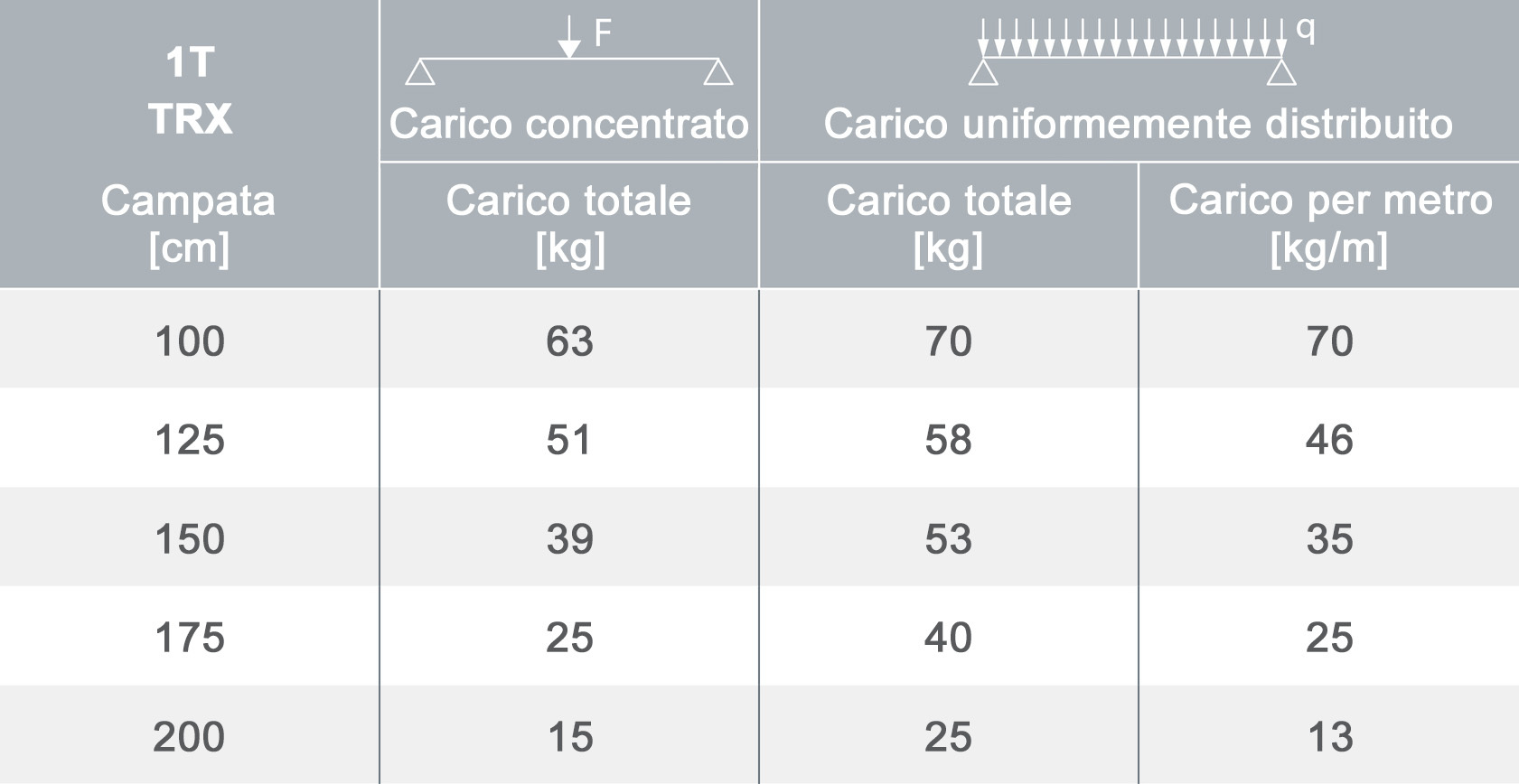

Binario
- profilato in alluminio estruso, finitura anodizzata nera
- 946 g/m peso
- 600 cm lunghezza massima barre
- 200 cm distanza massima supporti
- 50 cm raggio minimo curvatura

Carrello di testa 1T10
- realizzato in acciaio verniciato a polvere nero
- 8 ruote dotate di cuscinetti a sfera
- equipaggiabile con diversi bracci accessori
- portata 30 kg
Carrello 1T13
- realizzato il nylon ad alta resistenza
- attacco girevole a 360
- 2 ruote dotate di cuscinetti a sfera
- paracolpi antirumore in gomma
- portata 10 kg
Carrello 1KC
- realizzato in alluminio anodizzato nero
- 4 ruote dotate di cuscinetti a sfera
- portata 20 kg

Installazione
Il sistema TRX10 nasce per essere fissato a tralicci in alluminio (americane) oppure a tubi di 50 mm, ma pu essere anche installato:

- a soffitto
- a parete
- a trave
- sospeso con cavi o catene

Configurazioni principali
- S. Apertura centrale binario singolo
- D. Apertura centrale binario doppio
- L. Apertura laterale
Azionamento
- H. Manuale senza corda
- C. Manuale con corda
- M. Motorizzato (motori 2DR1 e 2DR2)

Cartella colori

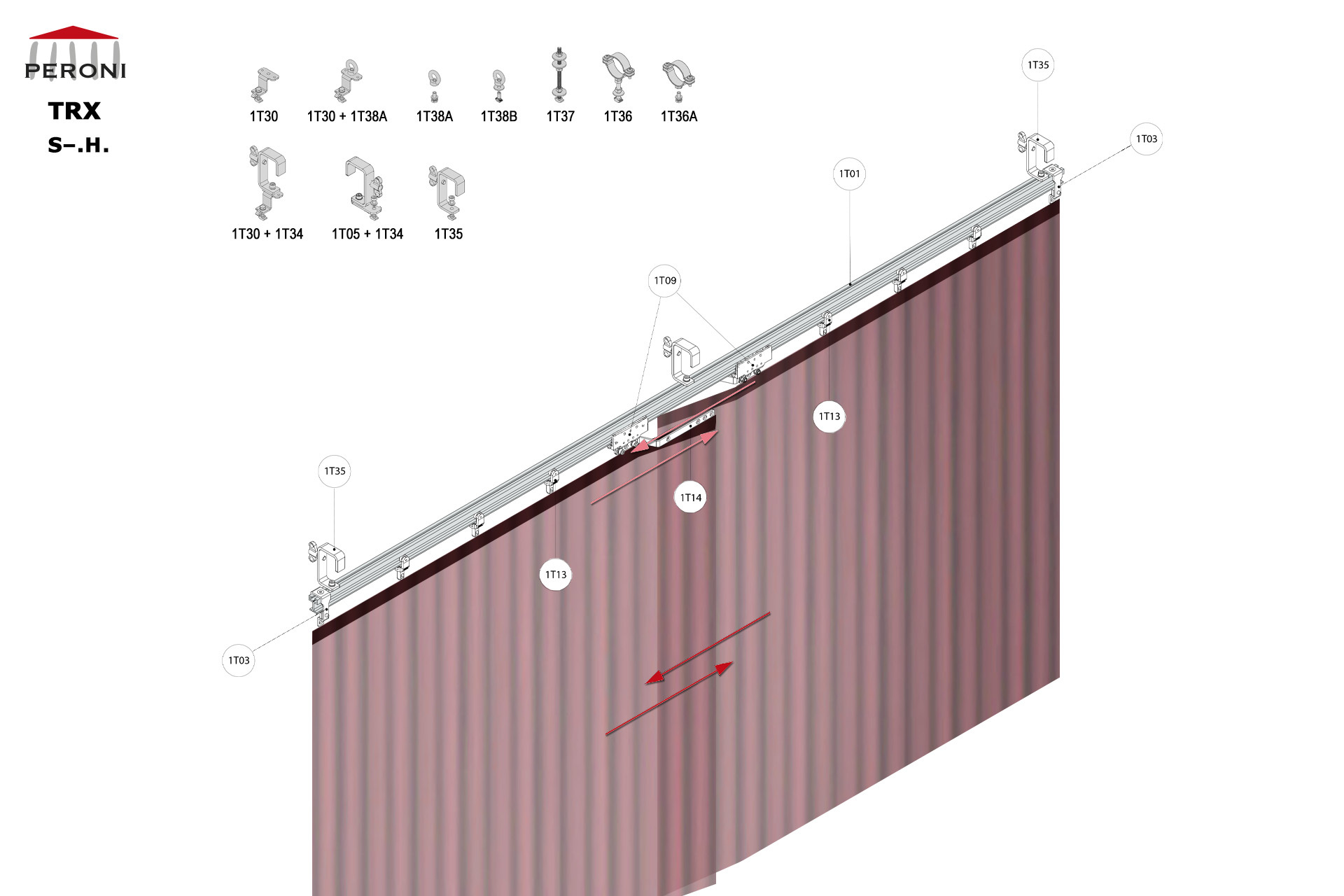

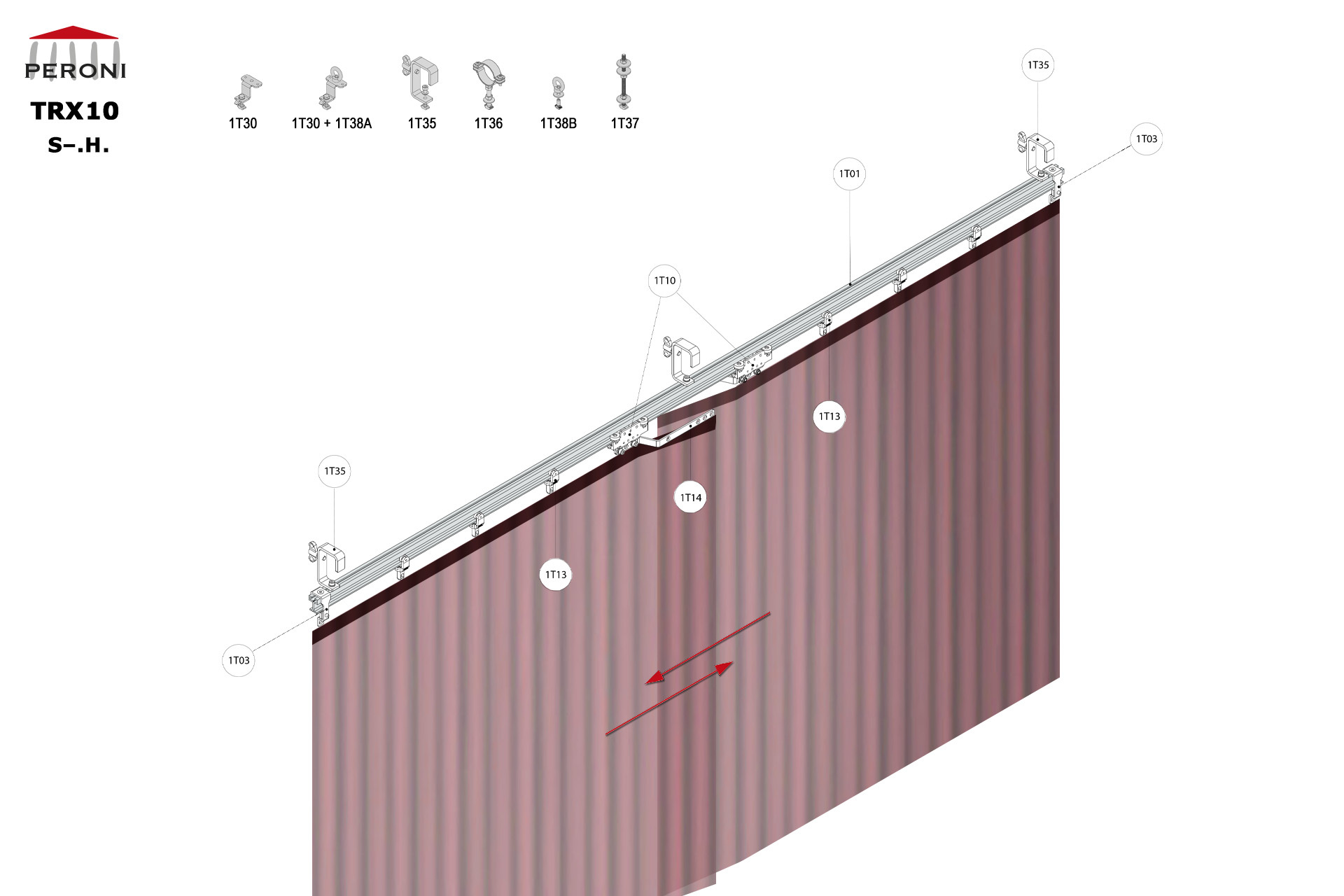

Strada configurazione S.H. S. Apertura centrale bin. singolo dirittoH. Manuale senza cordasovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T10 - Carrello motrice1T13 - Carrello 2 ruote1T14 - Braccio di sormontoFissaggio1T30 - Attacco sospensione1T35 - Hook clamp + cursore1T36 - Collare  50 mm + cursore

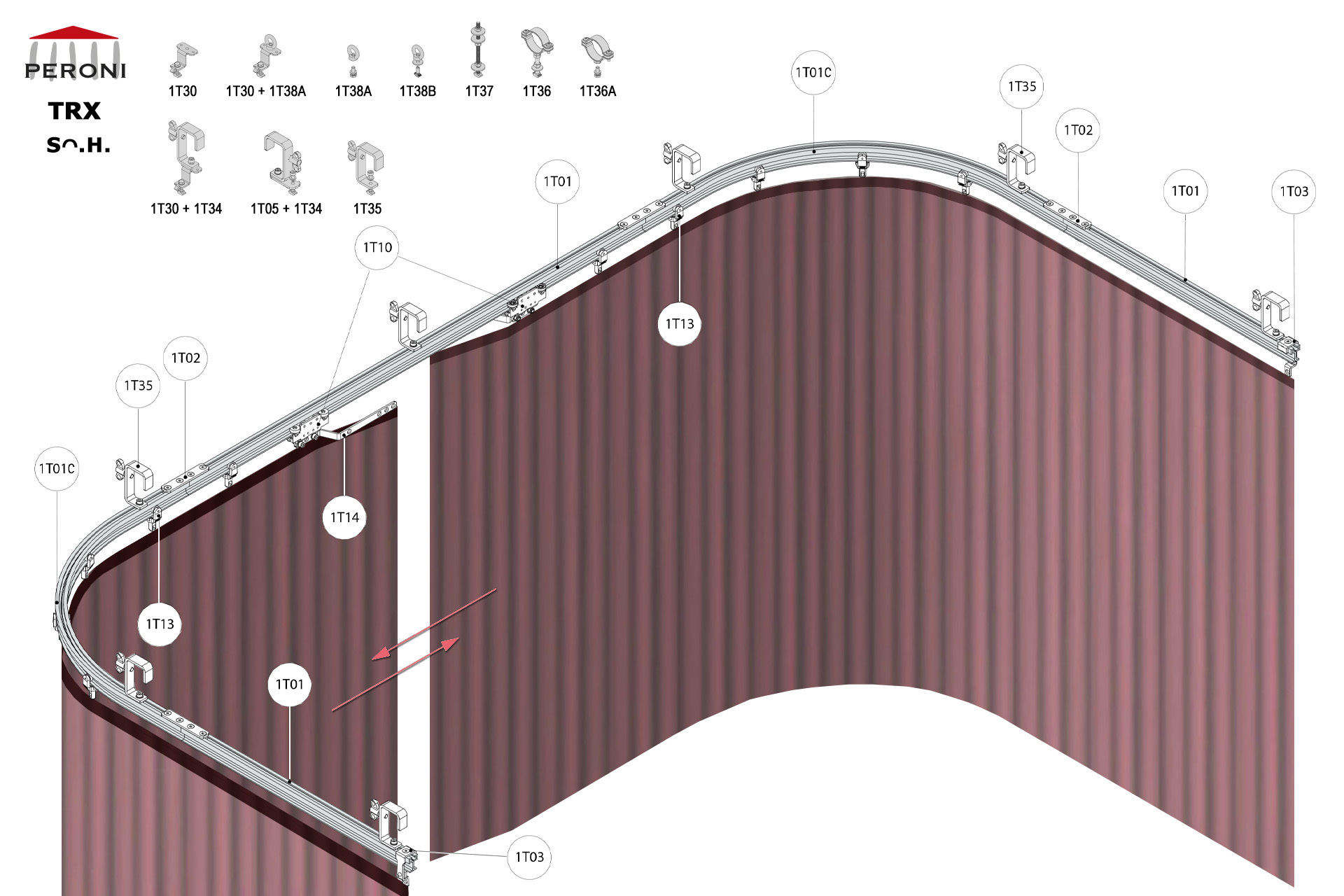

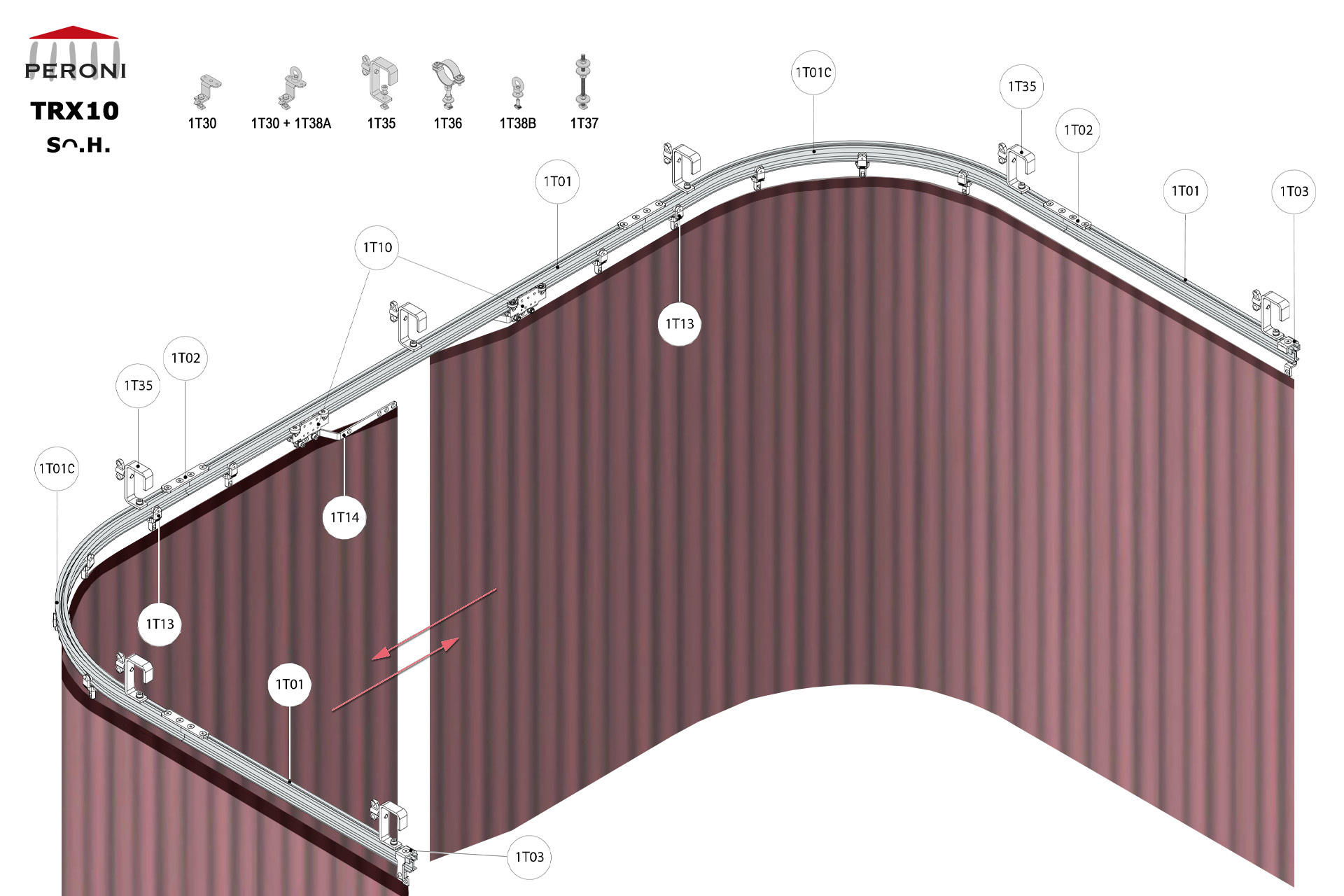

Strada configurazione Sᴖ.H. Sᴖ. Apertura centrale bin. singolo curvoH. Manuale senza cordasovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T10 - Carrello motrice1T13 - Carrello 2 ruote1T14 - Braccio di sormontoFissaggio1T30 - Attacco sospensione1T35 - Hook clamp + cursore1T36 - Collare  50 mm + cursore

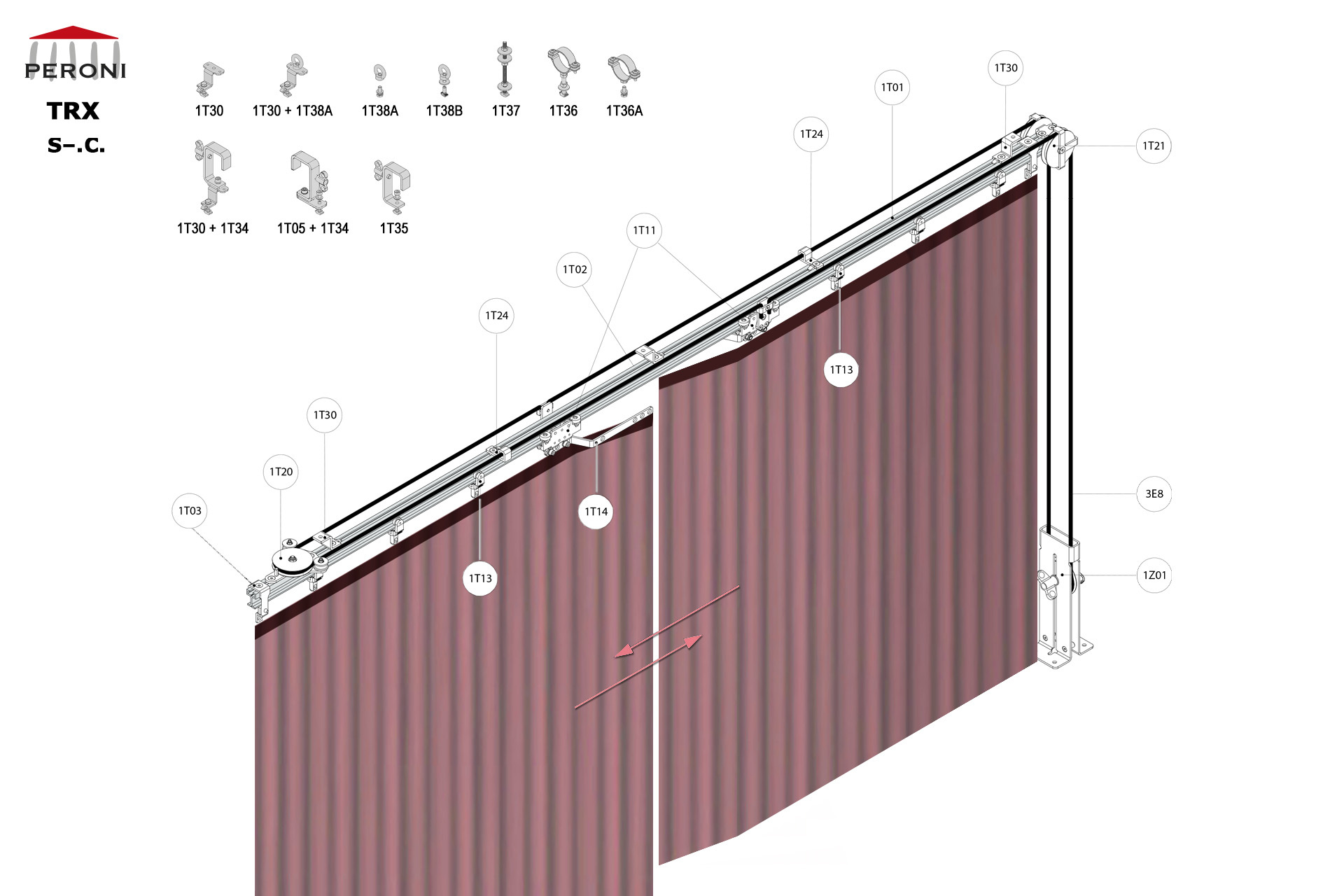

Strada configurazione S.C. S. Apertura centrale bin. singolo dirittoC. Manuale con cordasovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T11 - Carrello motrice corda laterale1T13 - Carrello 2 ruote1T14 - Braccio di sormontoControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia1T24 - Passacorda laterale1Z01 - Carrucola a terra3E - Corda Poly  8 mmFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone1T36 - Collare  50 mm + cursore

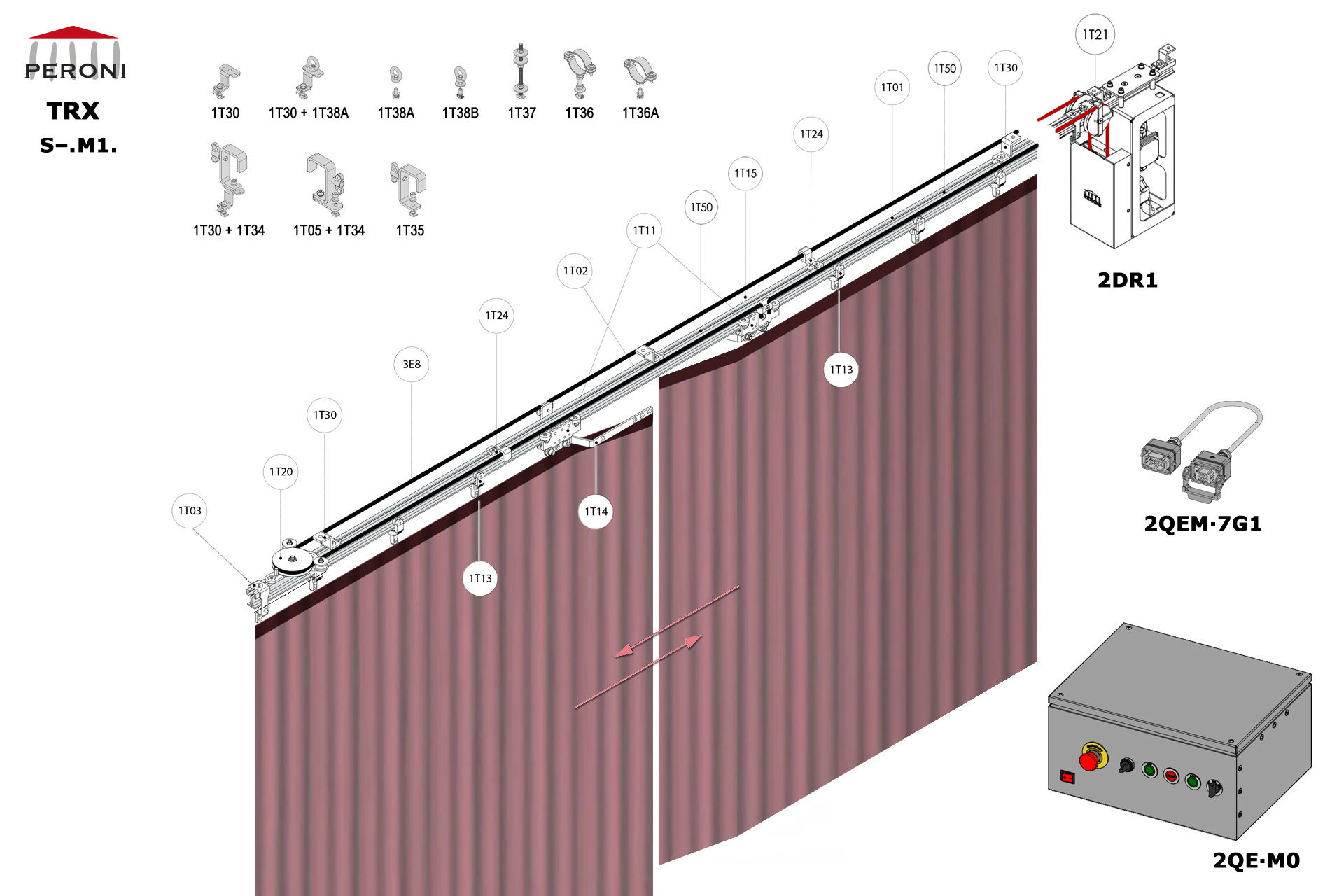

Strada configurazione S.M1. S. Apertura centrale bin. singolo dirittoM1. Motorizzata, sipario fino a 300 kg sovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T11 - Carrello motrice corda laterale1T13 - Carrello 2 ruote1T14 - Braccio di sormontoControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia1T24 - Passacorda laterale1T15 - Riscontro finec. per 1T11 + 1T501T50 - Finecorsa per 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone1T36 - Collare  50 mm + cursore

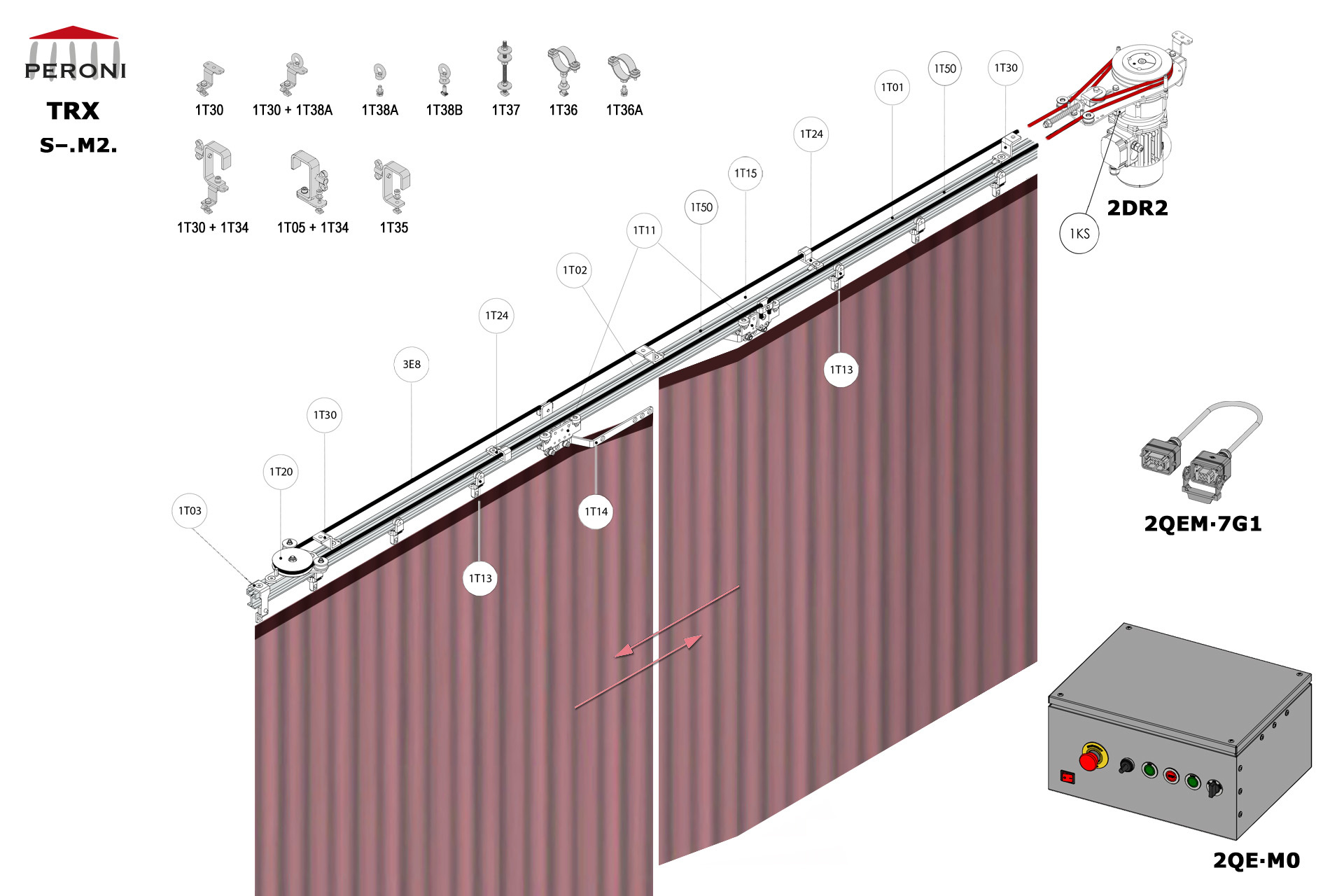

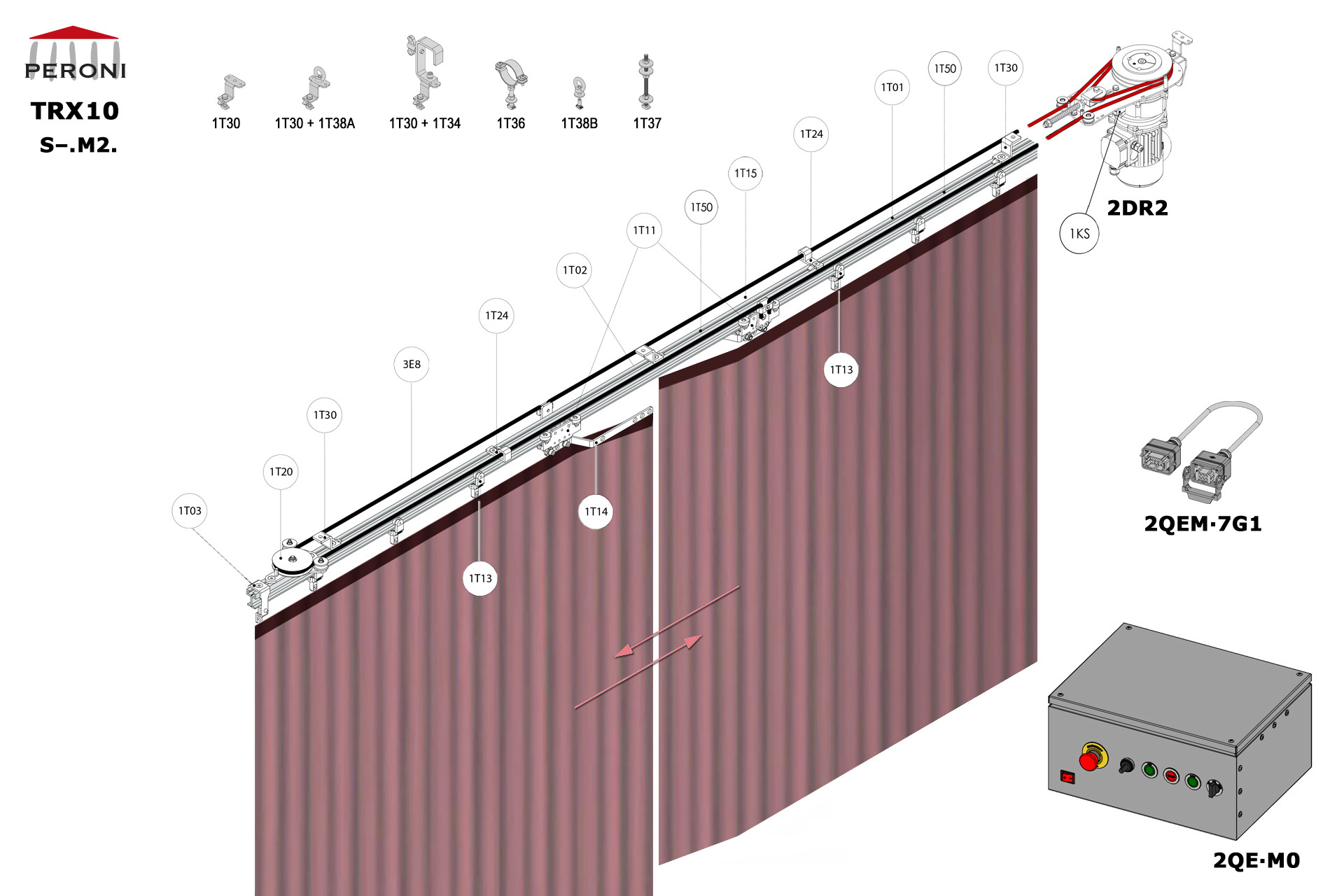

Strada configurazione S.M2. S. Apertura centrale bin. singolo dirittoM2. Motorizzata, sipario fino a 125 kgsovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1KS - Stop1T11 - Carrello motrice corda laterale1T13 - Carrello 2 ruote1T14 - Braccio di sormontoControllo movimento1T20 - Carrucola orizzontale1T24 - Passacorda laterale1T15 - Riscontro finec. per 1T11 + 1T501T50 - Finecorsa per 1T11 + 1T152DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone1T36 - Collare  50 mm + cursore

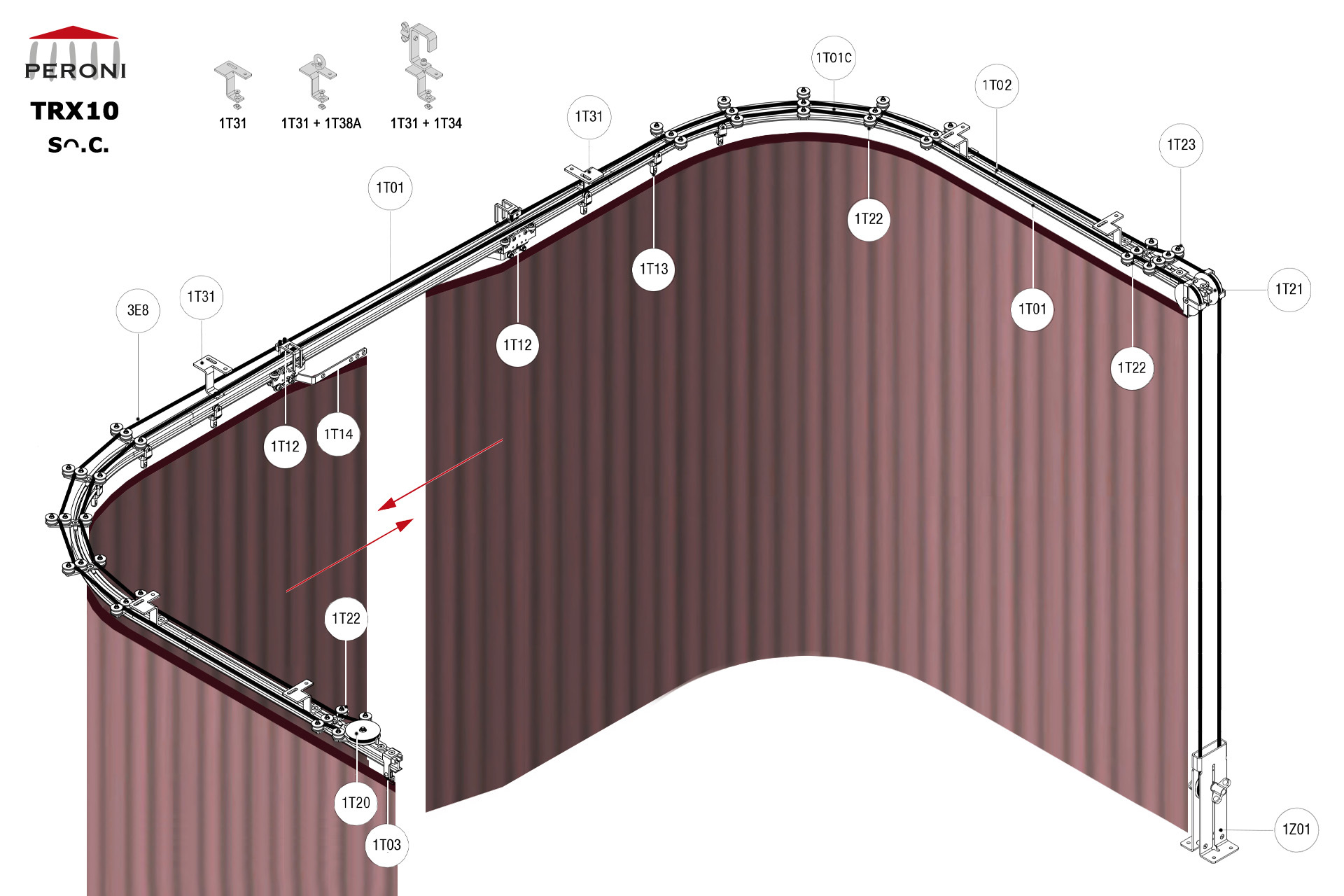

Strada configurazione Sᴖ.C. Sᴖ. Apertura centrale bin. singolo curvoC. Manuale con cordasovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T12 - Carrello motrice corda sup.1T13 - Carrello 2 ruote1T14 - Braccio di sormontoControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1Z01 - Tendicorda3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone

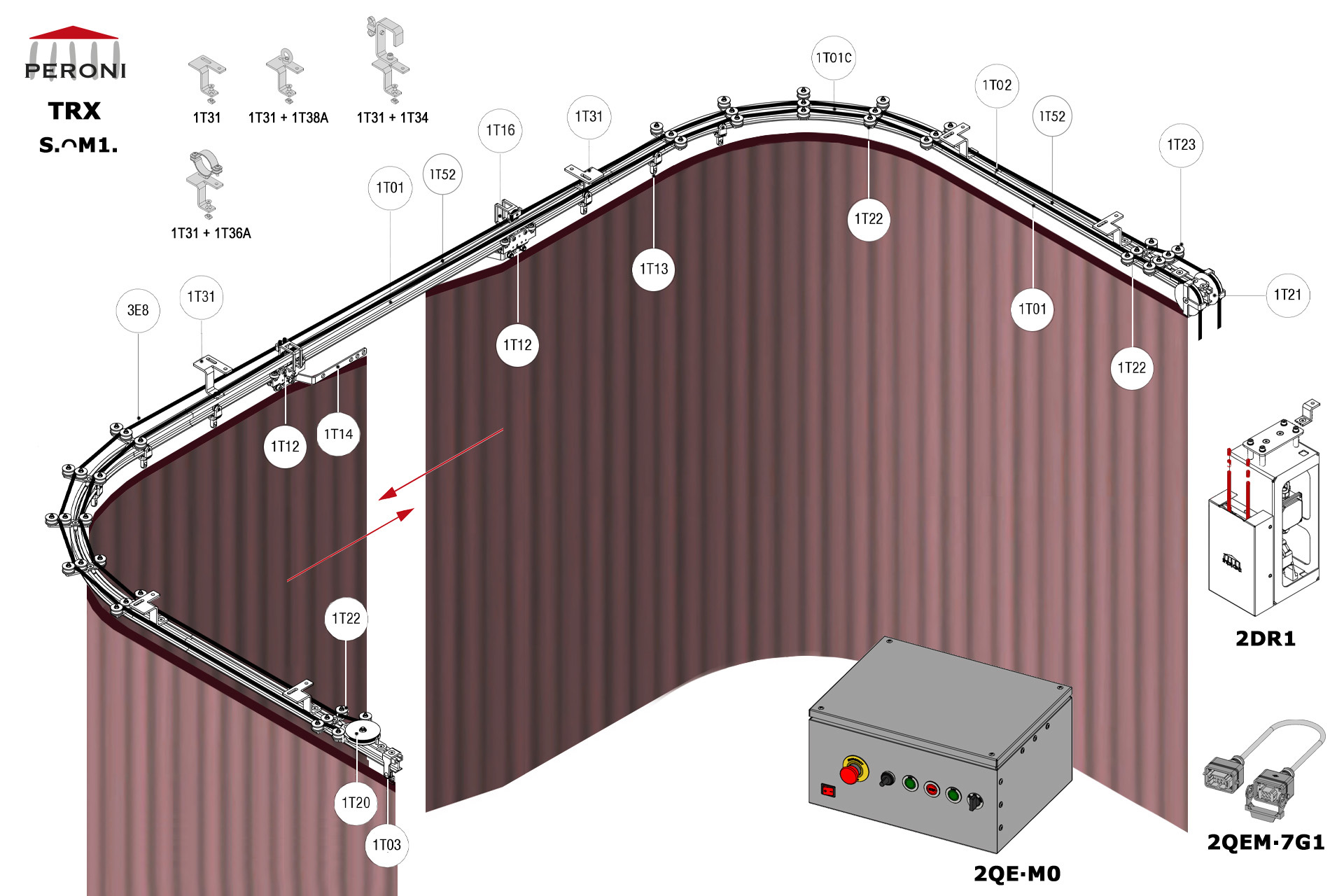

Strada configurazione Sᴖ.M1. Sᴖ. Apertura centrale bin. singolo curvoM1. Motorizzata, sipario fino a 200 kg sovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T12 - Carrello motrice corda sup.1T13 - Carrello 2 ruote1T14 - Braccio di sormontoControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1T16 - Risc. finec. per 1T12+1T52+1T531T52 + 1T53 - Finec. per 1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone

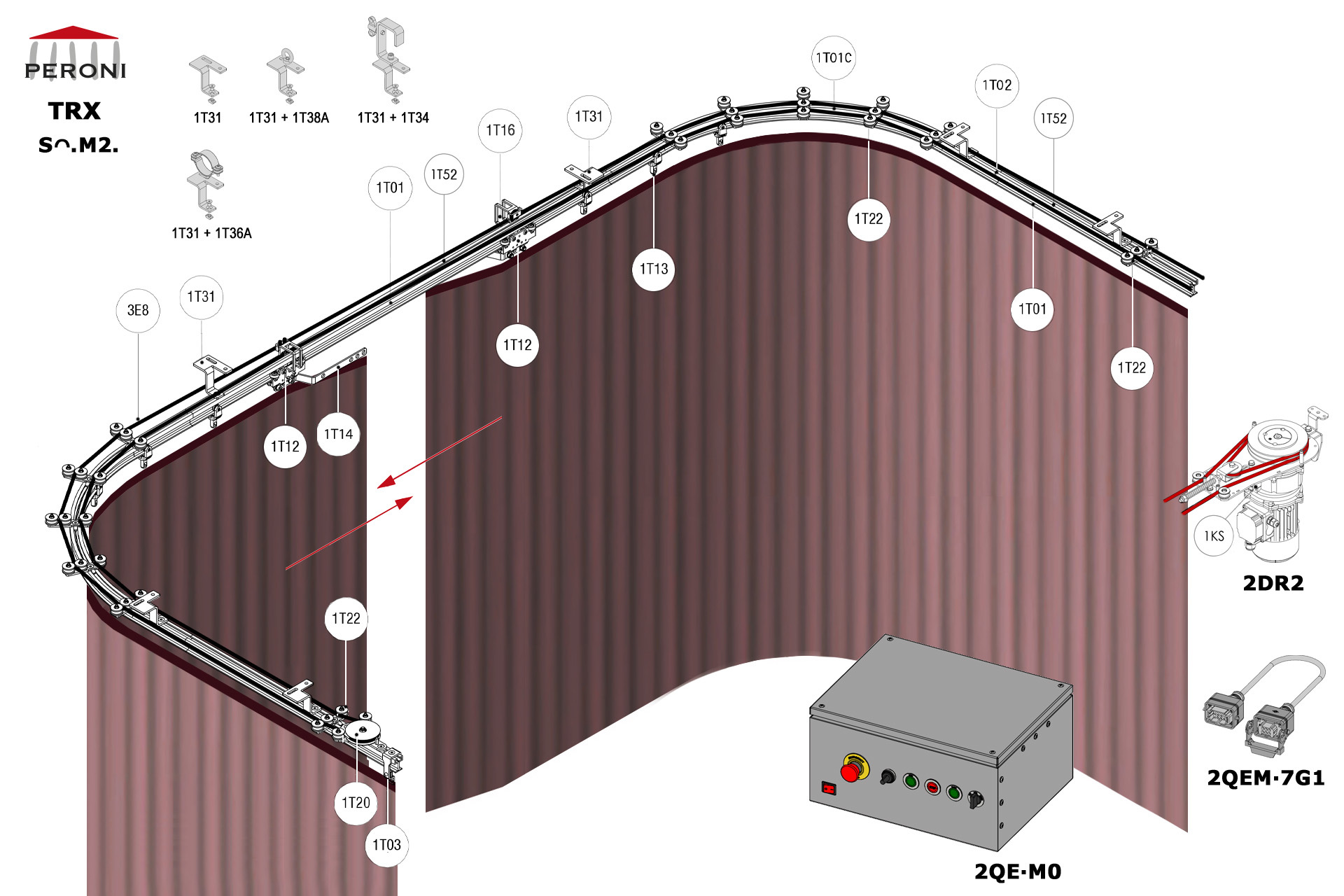

Strada configurazione Sᴖ.M2. Sᴖ. Apertura centrale bin. singolo curvoM2. Motorizzata, sipario fino a 100 kg sovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1KS - Stop1T12 - Carrello motrice corda sup.1T13 - Carrello 2 ruote1T14 - Braccio di sormontoControllo movimento1T20 - Carrucola orizzontale1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1T16 - Riscontro finec. 1T12+1T52+1T531T52 + 1T53 - Finecorsa 1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone

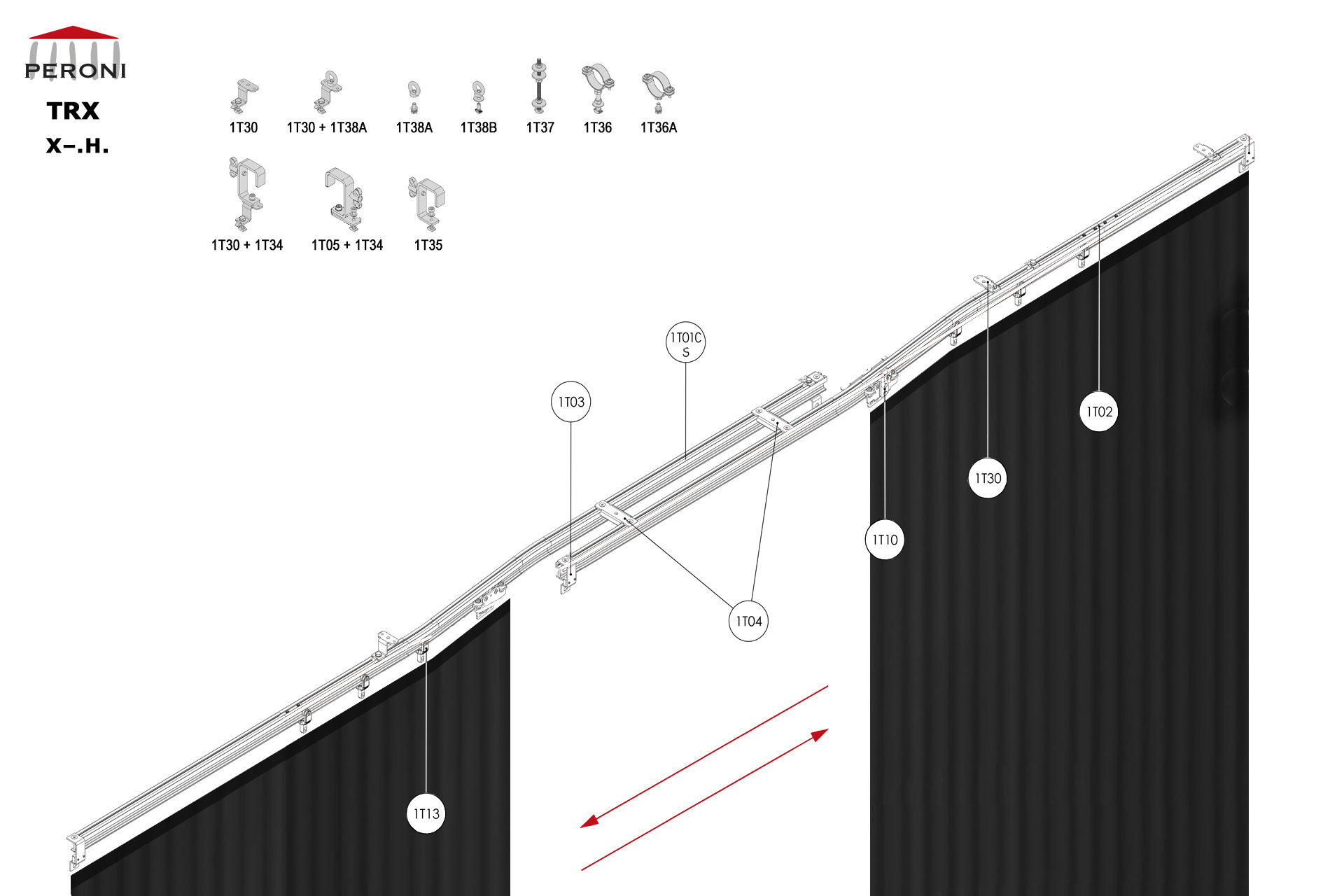

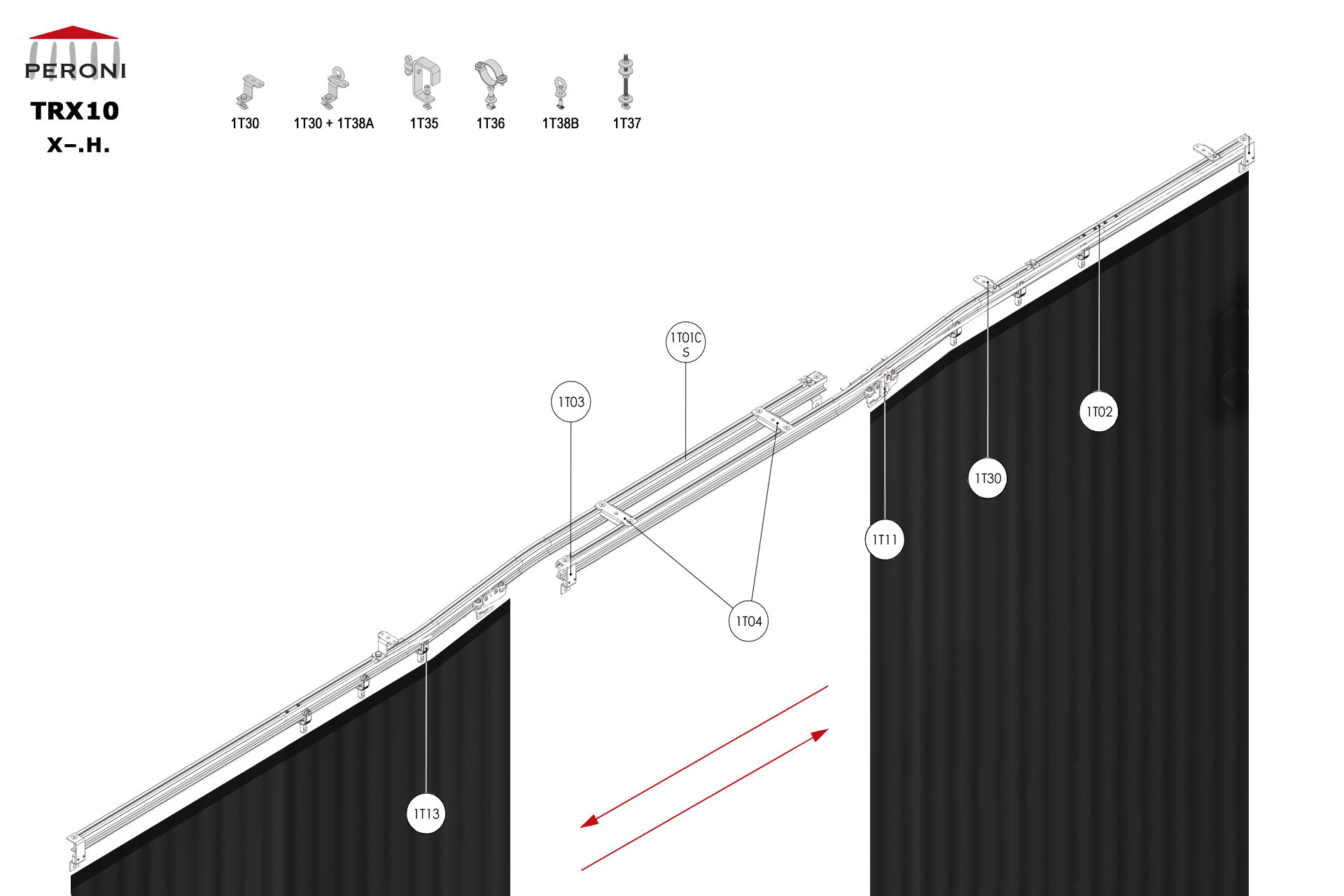

Strada configurazione X.H. X. Ap. centr. bin. singolo sdoppiato dir.H. Manuale senza cordasovrapposizione centrale fino a 100 cmComponenti1T01 - Binario diritto1T01C-S - Binario curvo per sdoppiamento1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T10 - Carrello motrice1T13 - Carrello 2 ruoteFissaggio1T30 - Attacco sospensione1T35 - Hook clamp + cursore1T36 - Collare  50 mm + cursore

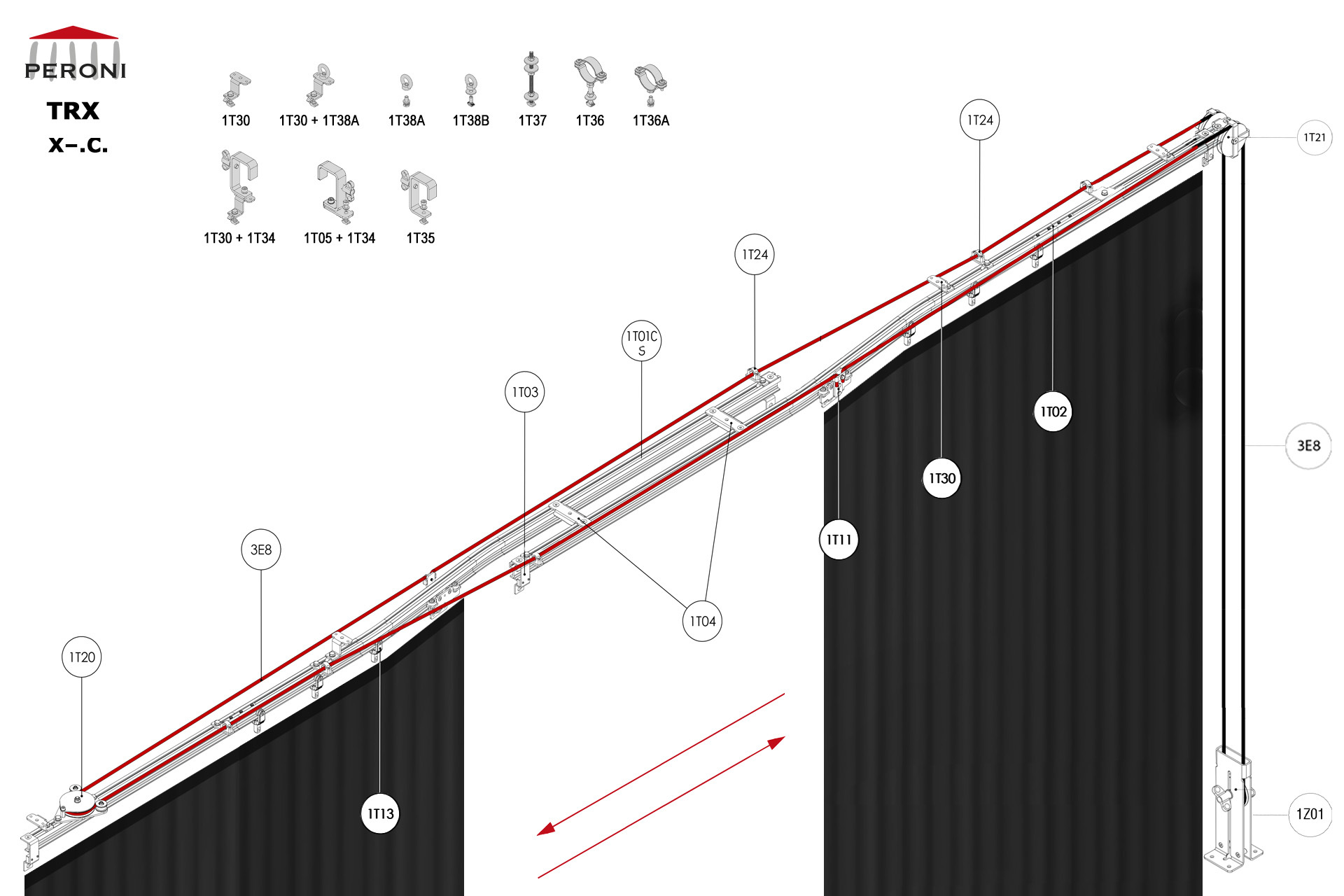

Strada configurazione X.C. X. Ap. centr. bin. singolo sdoppiato dir.C. Manuale con cordasovrapposizione centrale fino a 100 cmComponenti1T01 - Binario diritto1T01C-S - Binario curvo per sdoppiamento1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T11 - Carrello motrice corda laterale1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia1T24 - Passacorda laterale1Z01 - Carrucola a terra3E - Corda Poly  8 mmFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone1T36 - Collare  50 mm + cursore

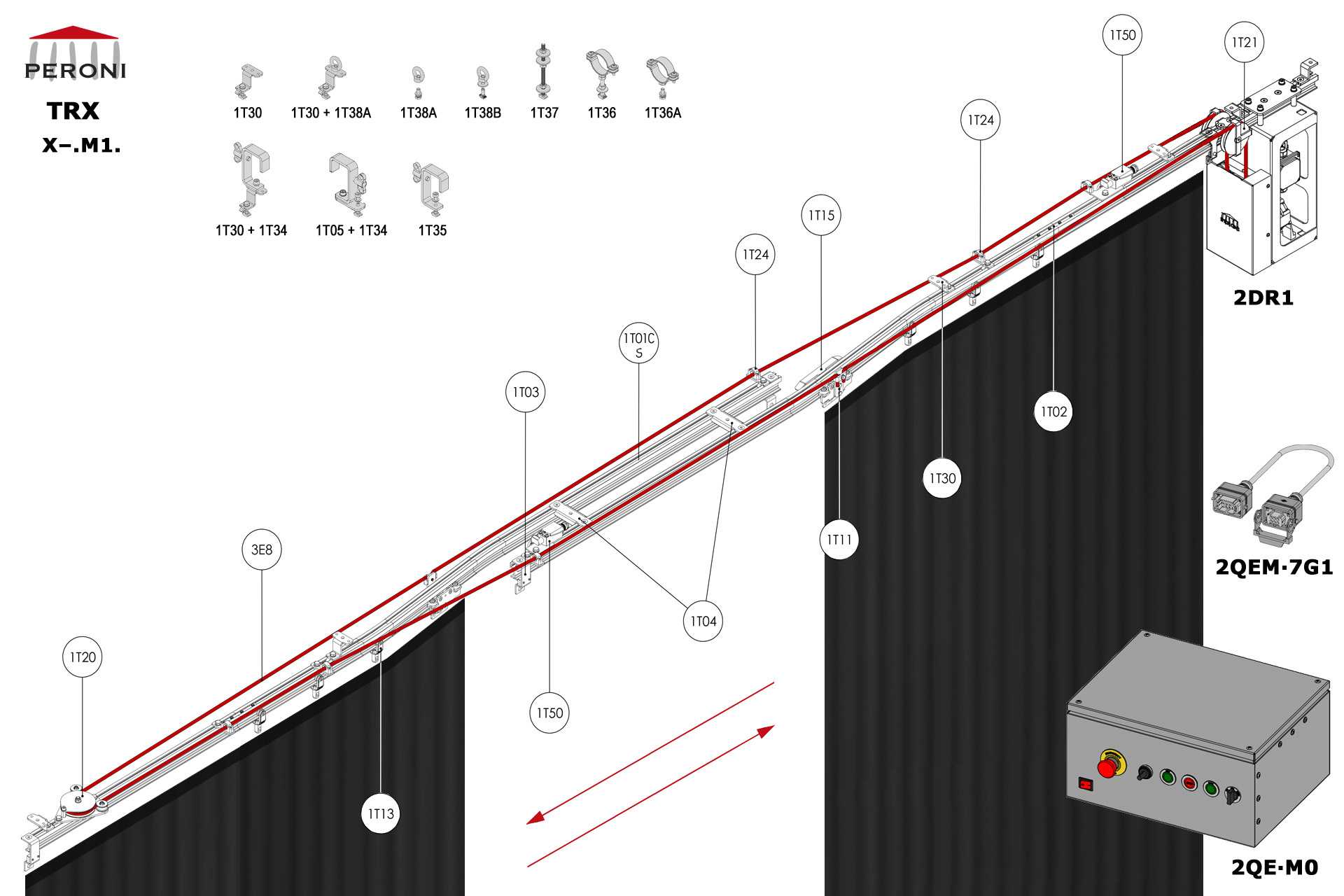

Strada configurazione X.M1. X. Ap. centr. bin. singolo sdoppiato dir.M1. Motorizzata, sipario fino a 300 kg sovrapposizione centrale fino a 100 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T01C-S - Binario curvo per sdoppiamento1T03 - Stop1T04 - Ponte di sormonto1T11 - Carrello motrice corda laterale1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia1T24 - Passacorda laterale1T15 - Riscontro finec. per 1T11+1T501T50 - Finecorsa per 1T11+1T152DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone1T36 - Collare  50 mm + cursore

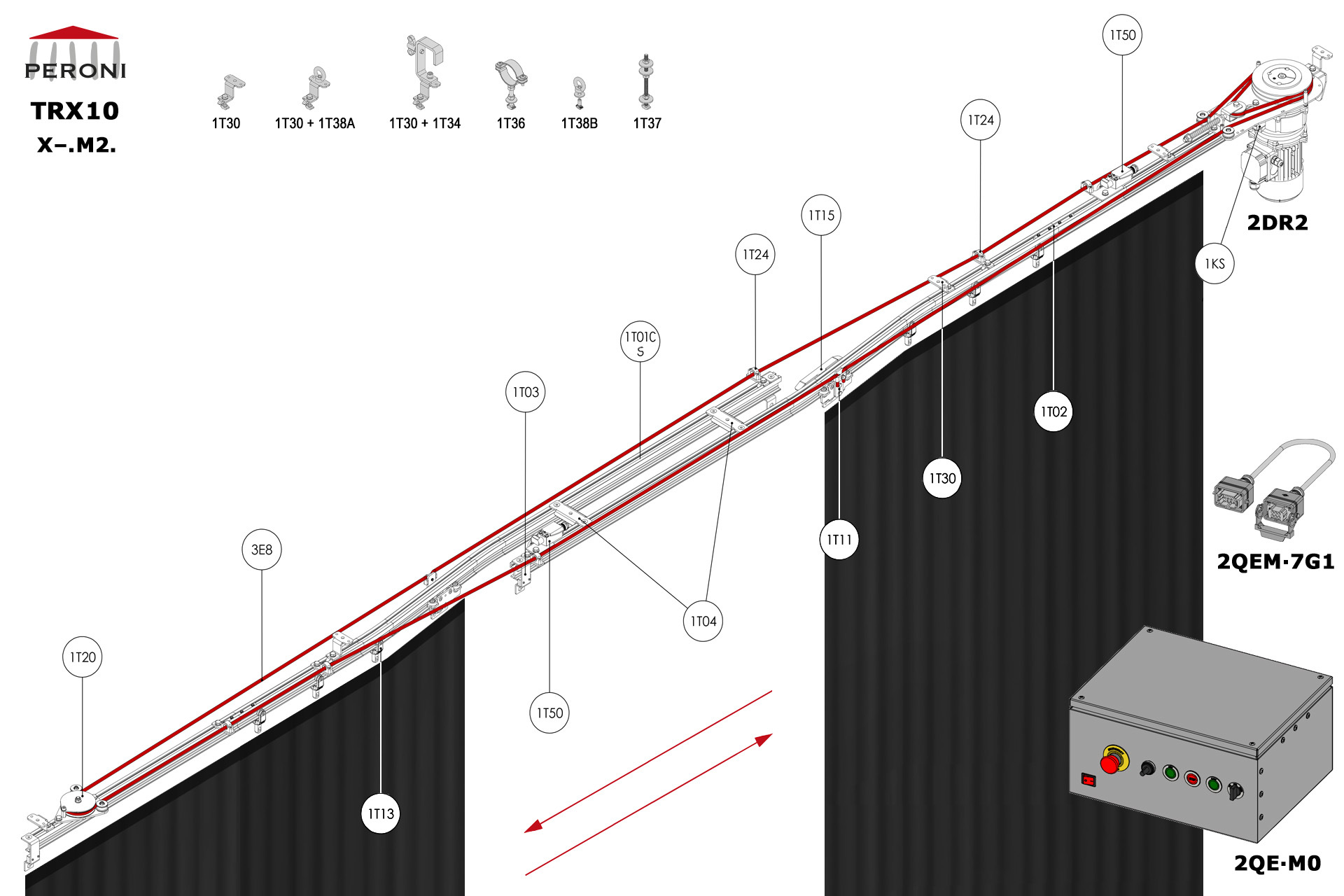

Strada configurazione X.M2. X. Ap. centr. bin. singolo sdoppiato dir.M2. Motorizzata, sipario fino a 125 kgsovrapposizione centrale fino a 100 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1KS - Stop1T04 - Ponte di sormonto1T11 - Carrello motrice corda laterale1T13 - Carrello 2 ruote1T14 - Braccio di sormontoControllo movimento1T20 - Carrucola orizzontale1T24 - Passacorda laterale1T15 - Riscontro finec. per 1T11 + 1T501T50 - Finecorsa per 1T11 + 1T152DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone1T36 - Collare  50 mm + cursore

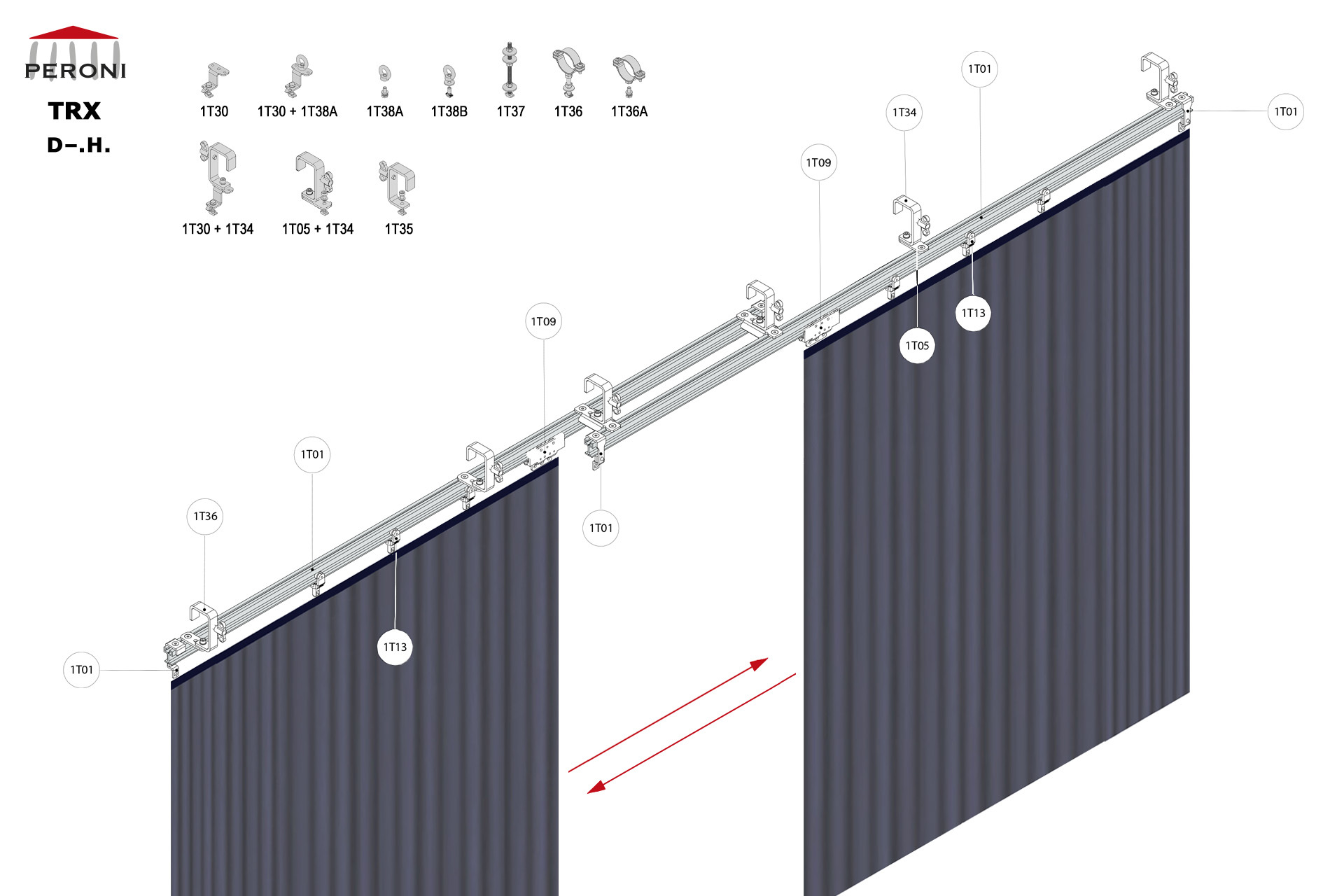

Strada configurazione D.H. D. Apertura centrale bin. doppio dirittoH. Manuale senza cordasovrapposizione centrale oltre 50 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T10 - Carrello motrice1T13 - Carrello 2 ruoteFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone + 1T05 - Prolunga 1T34

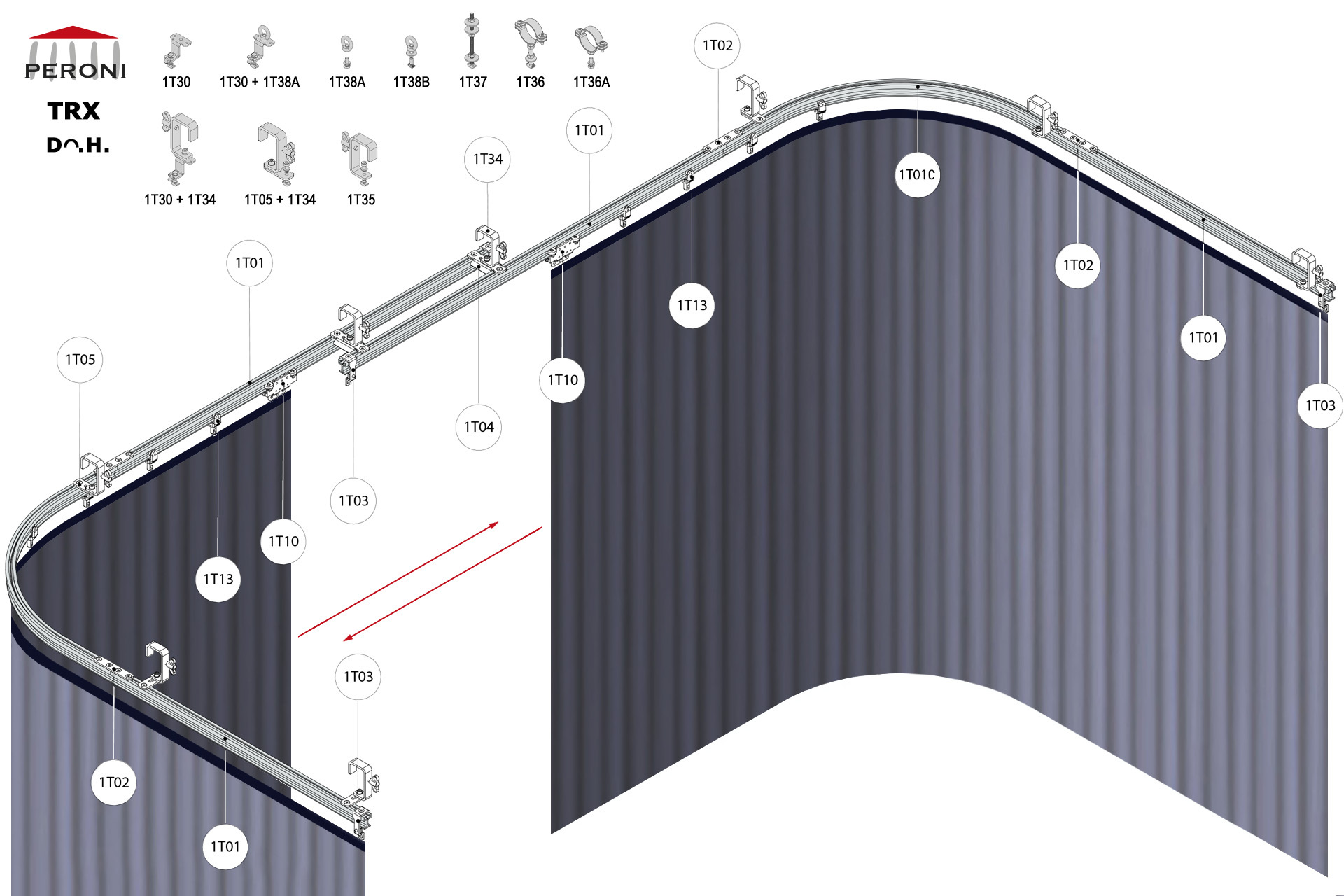

Strada configurazione Dᴖ.H. Dᴖ. Apertura centrale binario doppio curvoH. Manuale senza cordasovrapposizione centrale oltre 50 cmComponenti 1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T10 - Carrello motrice1T13 - Carrello 2 ruoteFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone + 1T05 - Prolunga per 1T34

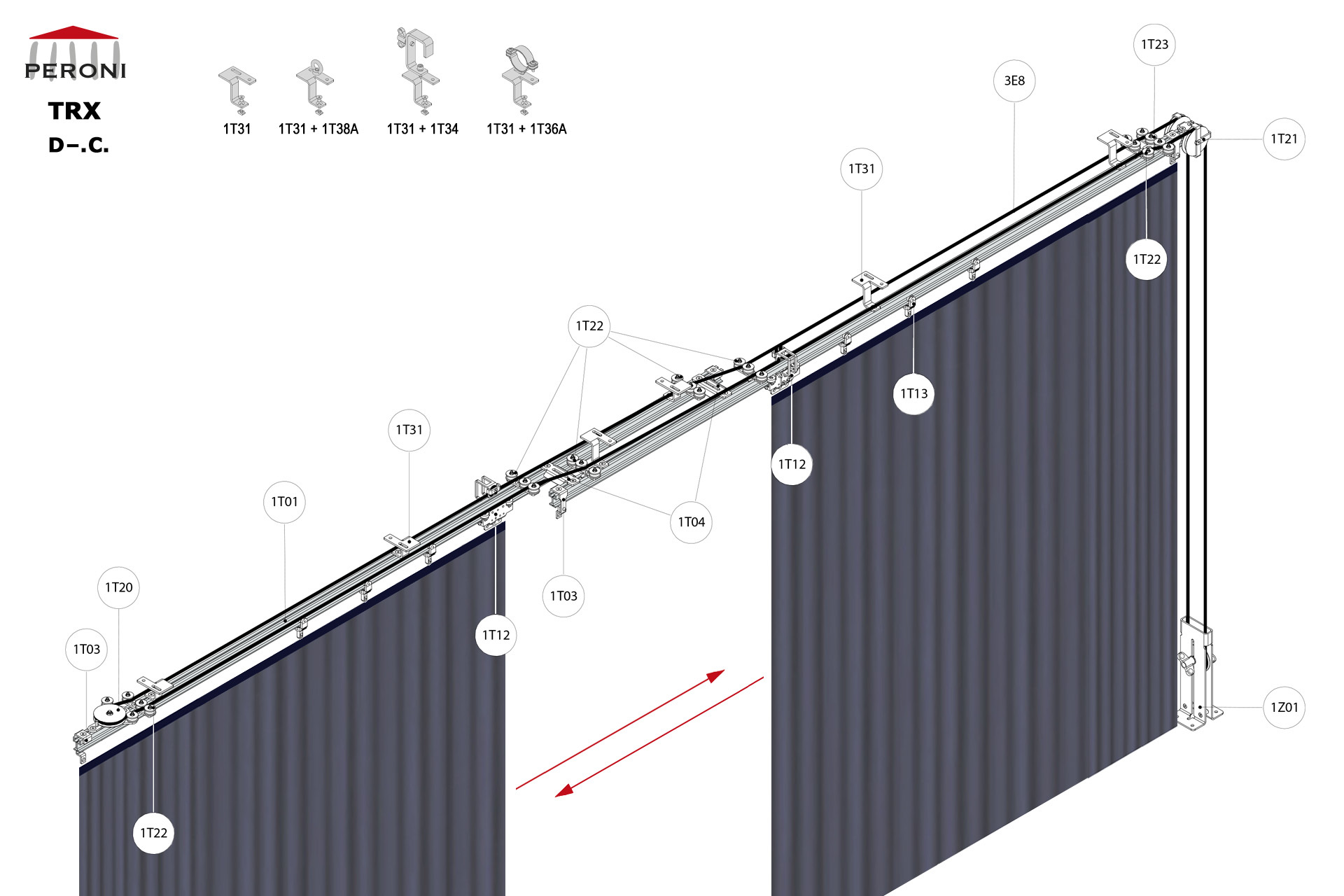

Strada configurazione D.C. D. Apertura centrale binario doppio dirittoC. Manuale con cordasovrapposizione centrale oltre 50 cmComponenti 1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T12 - Carrello motrice corda superiore1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia verticale1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1Z01 - Tendicorda3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone

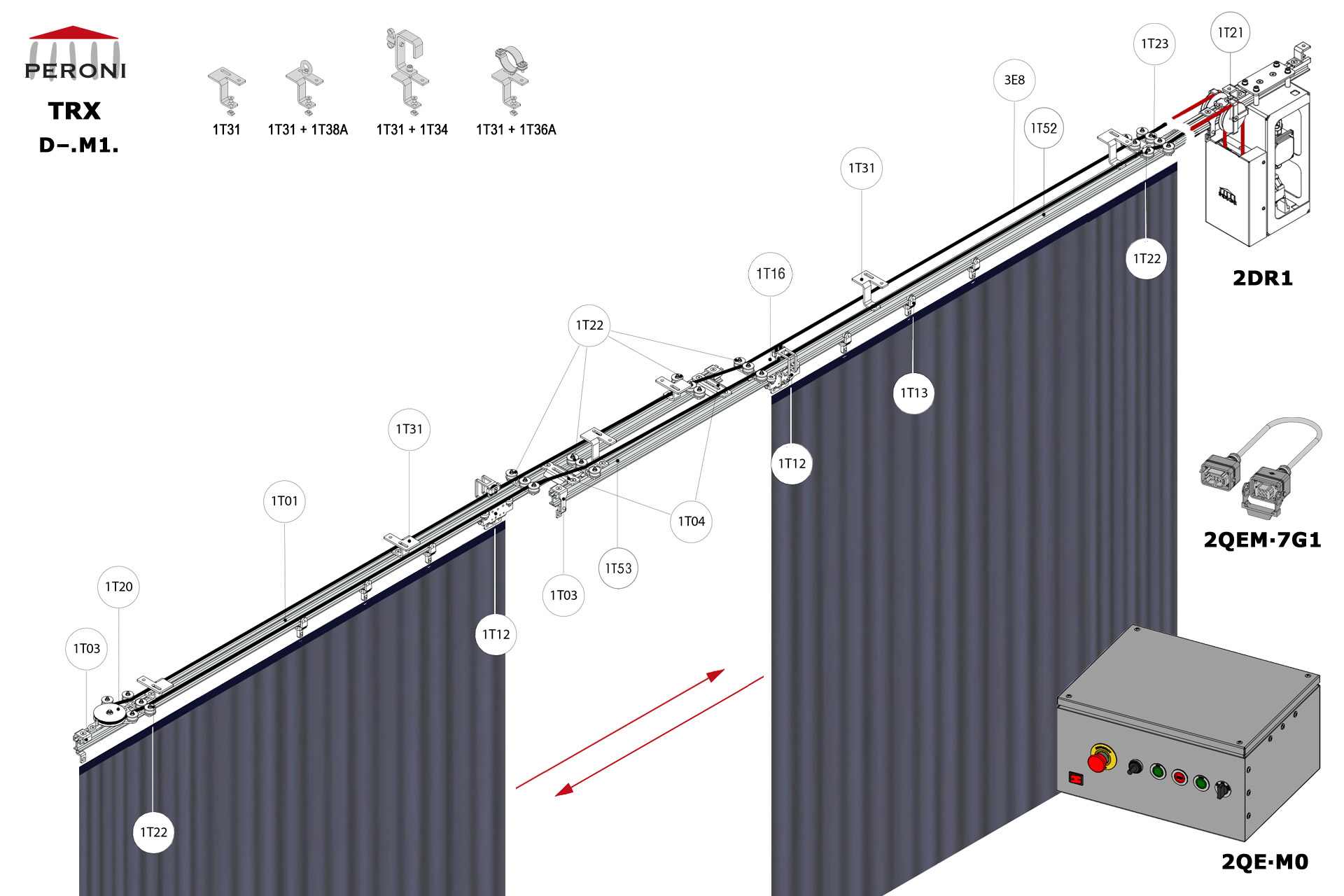

Strada configurazione D.M1. D. Apertura centrale binario doppio dirittoM1. Motorizzata, sipario fino a 300 kg sovrapposizione centrale oltre 50 cmComponenti 1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T12 - Carrello motrice corda superiore1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia verticale1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1T16 - Risc. finec. per 1T12+1T52+1T531T52 + 1T53 - Finec. per 1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone

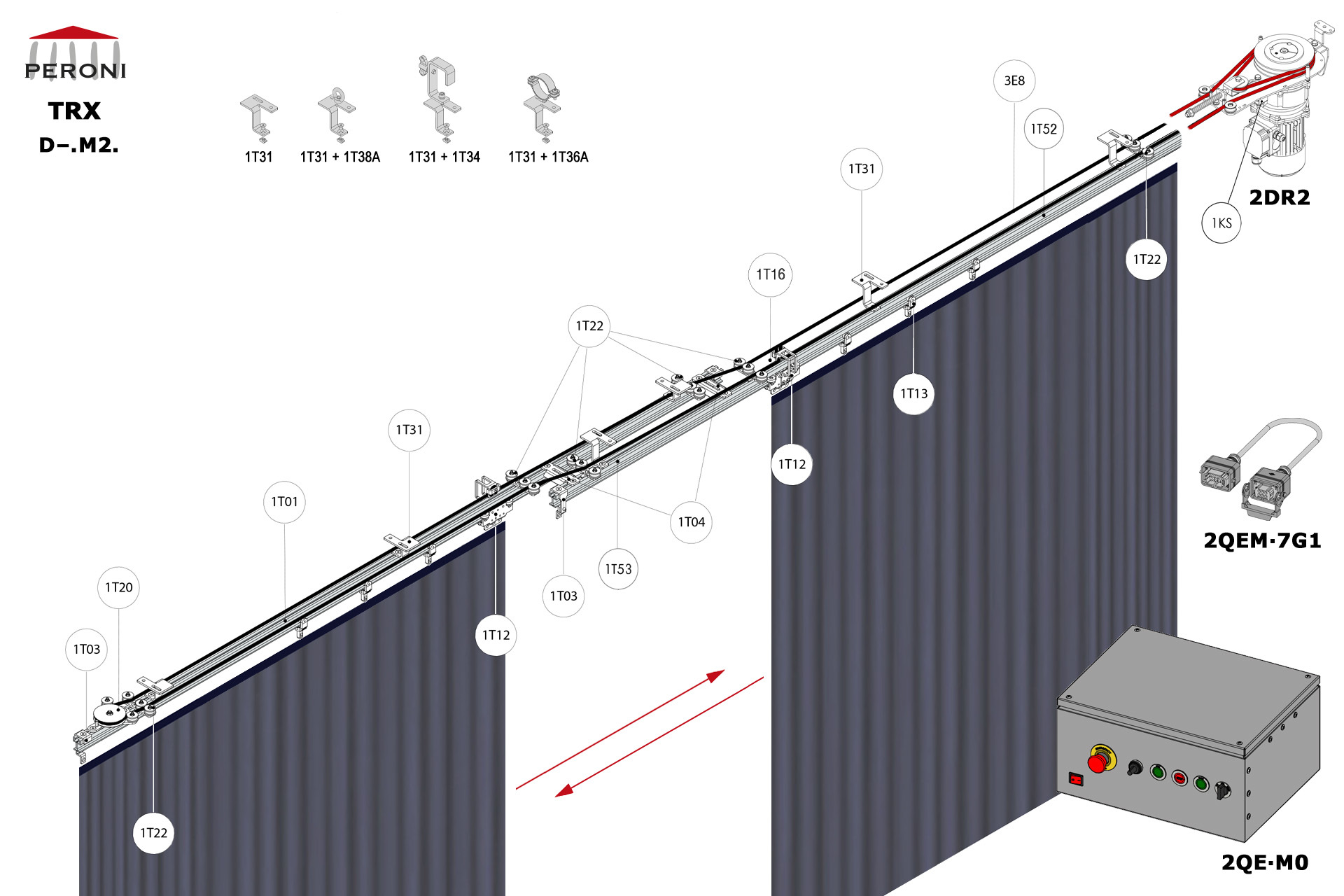

Strada configurazione D.M2. D. Apertura centrale binario doppio dirittoM2. Motorizzata, sipario fino a 125 kg sovrapposizione centrale oltre 50 cmComponenti 1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1KS - Stop1T04 - Ponte di sormonto1T12 - Carrello motrice corda superiore1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1T16 - Risc. finec. per 1T12+1T52+1T531T52 + 1T53 - Finec. per 1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone

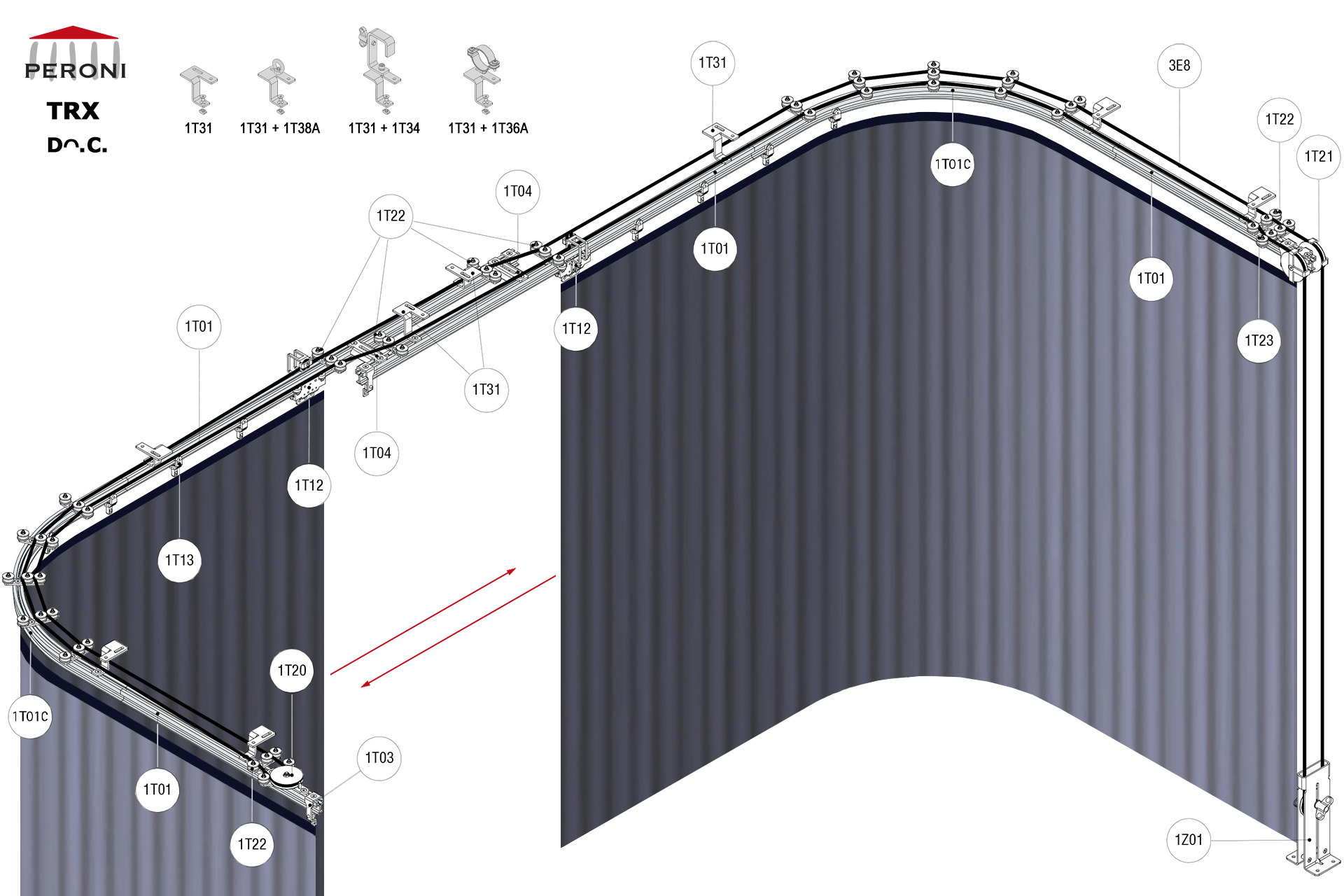

Strada configurazione Dᴖ.C. Dᴖ. Apertura centrale bin. doppio curvoC. Manuale con cordasovrapposizione centrale oltre 50 cmComponenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T12 - Carrello motrice corda sup.1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia 1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1Z01 - Tendicorda3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone

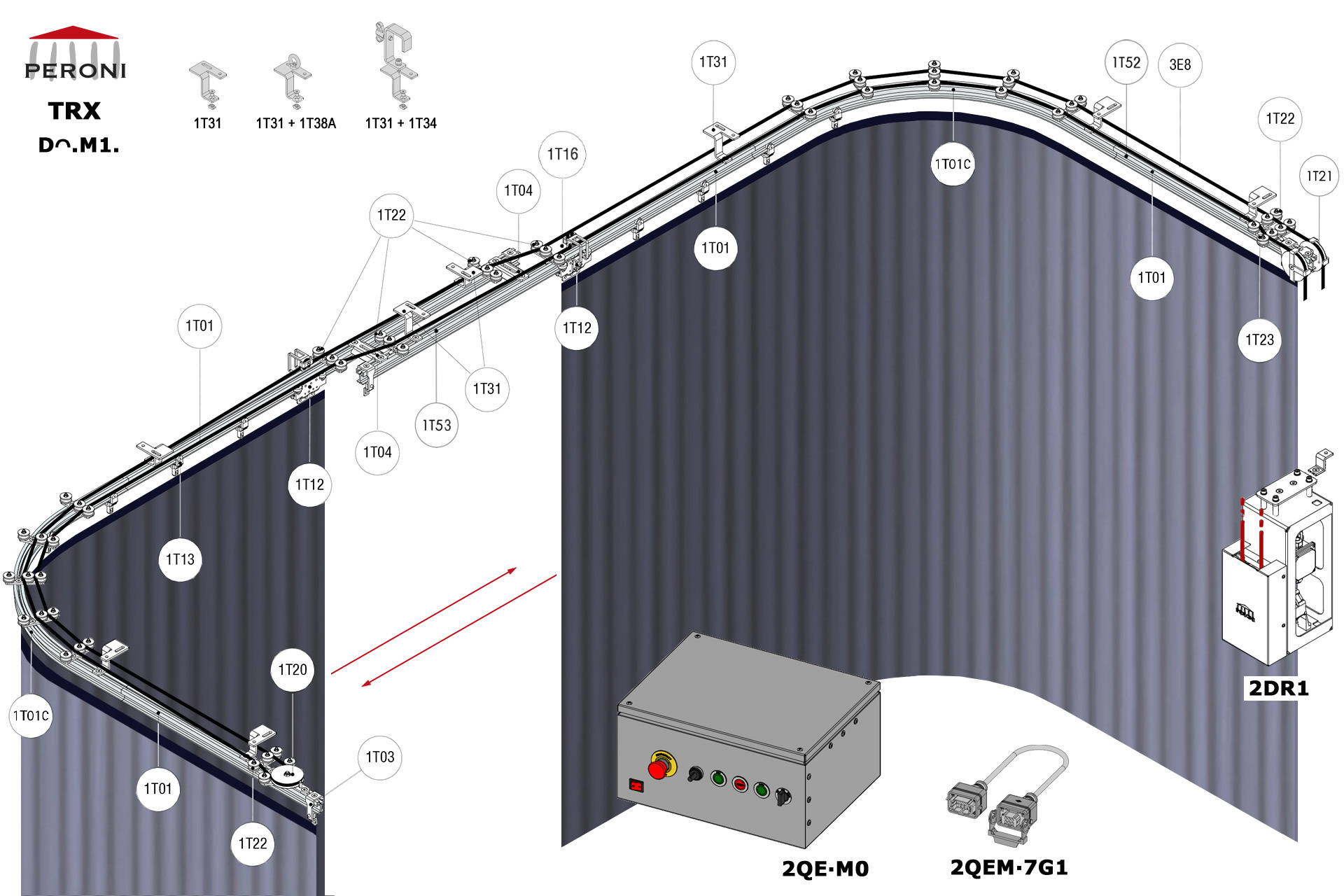

Configurazione Dᴖ.M1. Dᴖ. Apertura centrale binario doppio curvoM1. Motorizzata, sipario fino a 200 kg sovrapposizione centrale oltre 50 cmComponenti 1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T12 - Carrello motrice corda superiore1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia verticale1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1T16 - Risc. finec. per 1T12+1T52+1T531T52 + 1T53 - Finec. per 1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone

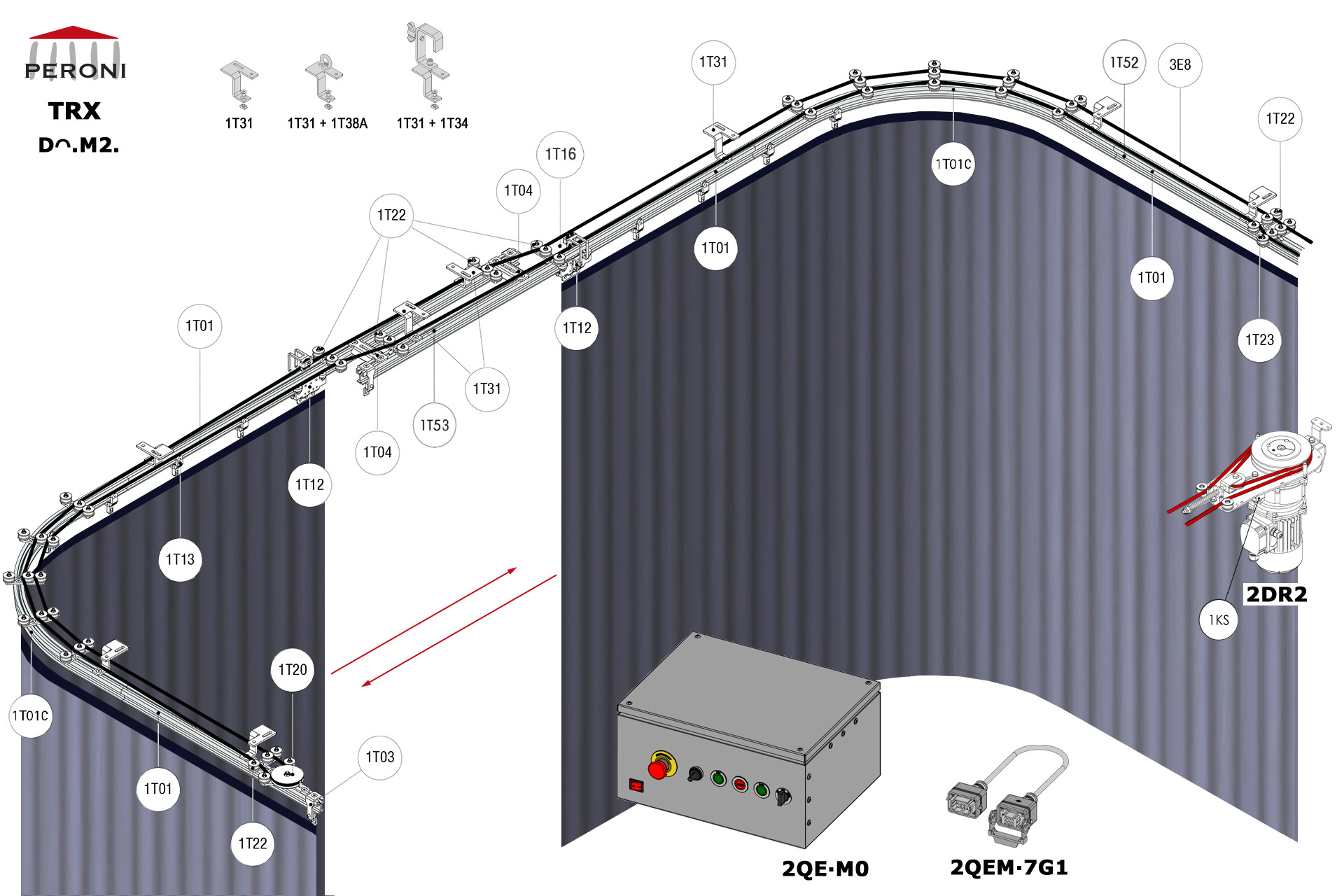

Configurazione Dᴖ.M2. Dᴖ. Apertura centrale binario doppio curvoM2. Motorizzata, sipario fino a 100 kg sovrapposizione centrale oltre 50 cmComponenti 1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1KS - Stop1T04 - Ponte di sormonto1T12 - Carrello motrice corda superiore1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1T16 - Risc. finec. per 1T12+1T52+1T531T52 + 1T53 - Finec. per 1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone

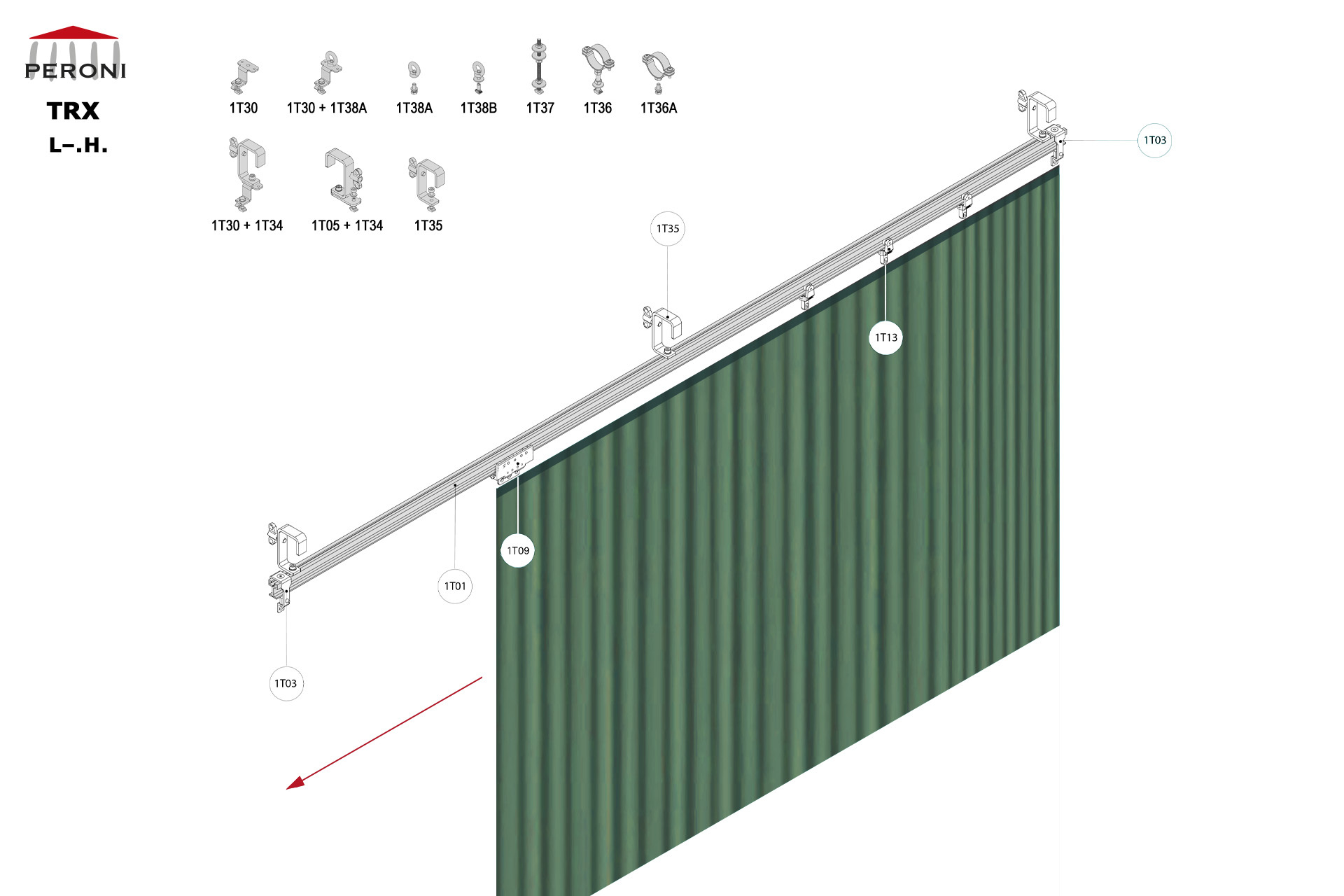

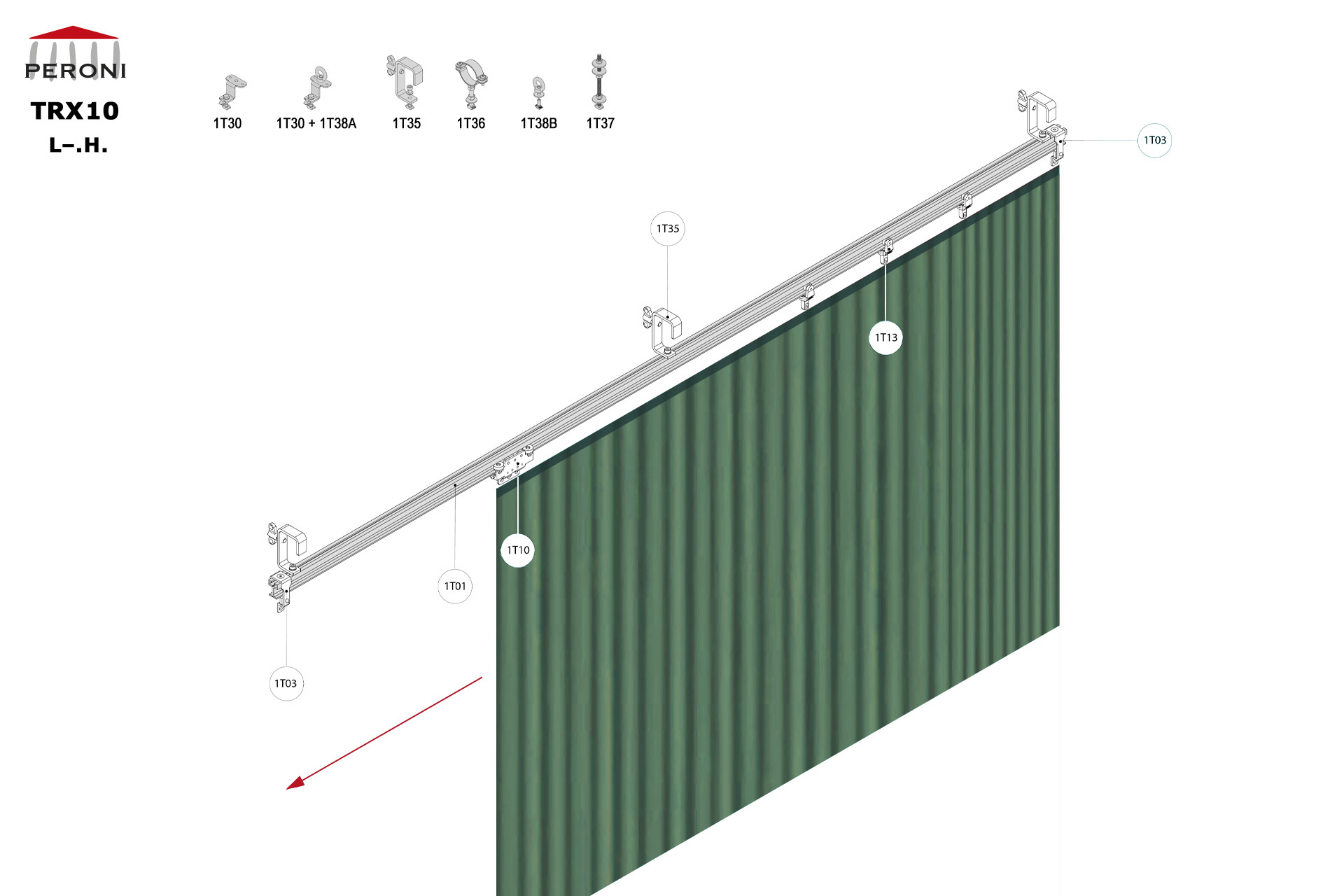

Strada configurazione L.H. L. Apertura laterale binario dirittoH. Manuale senza cordaComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T10 - Carrello motrice1T13 - Carrello 2 ruoteFissaggio1T30 - Attacco sospensione1T35 - Hook clamp + cursore1T36 - Collare  50 mm + cursore

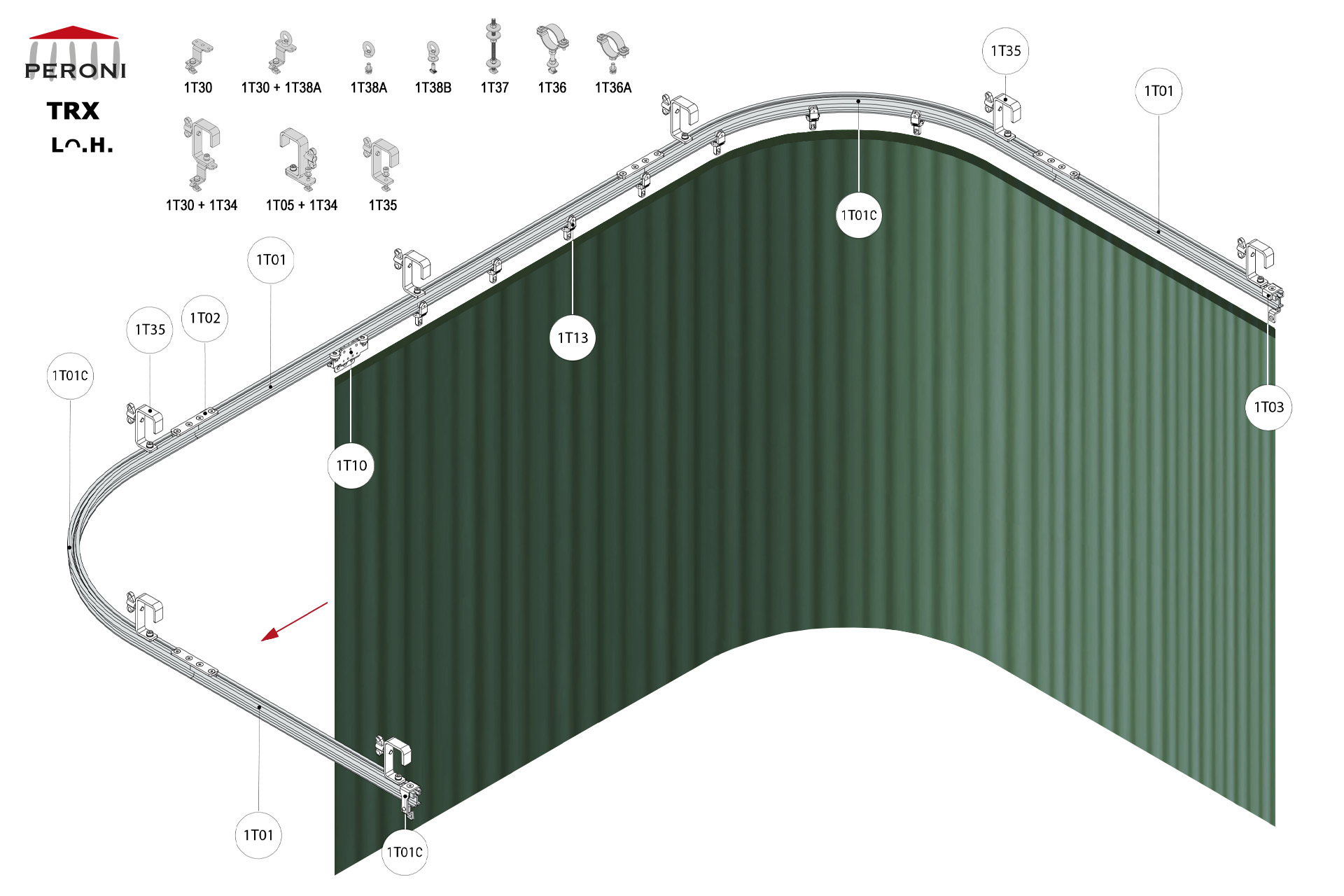

Strada configurazione Lᴖ.H. Lᴖ. Apertura laterale binario curvoH. Manuale senza cordaComponenti 1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T10 - Carrello motrice1T13 - Carrello 2 ruoteFissaggio1T30 - Attacco sospensione1T35 - Hook clamp + cursore1T36 - Collare  50 mm + cursore

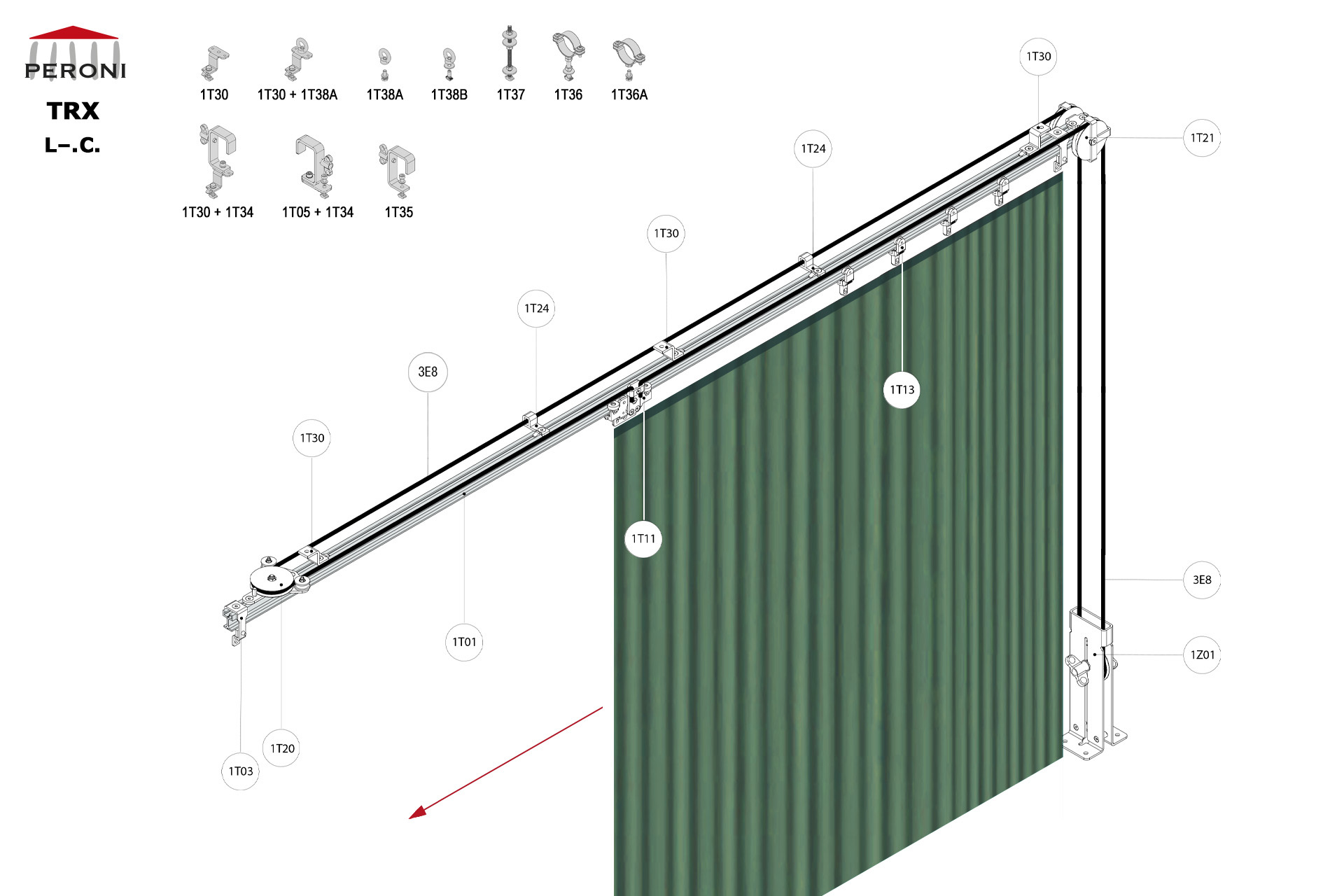

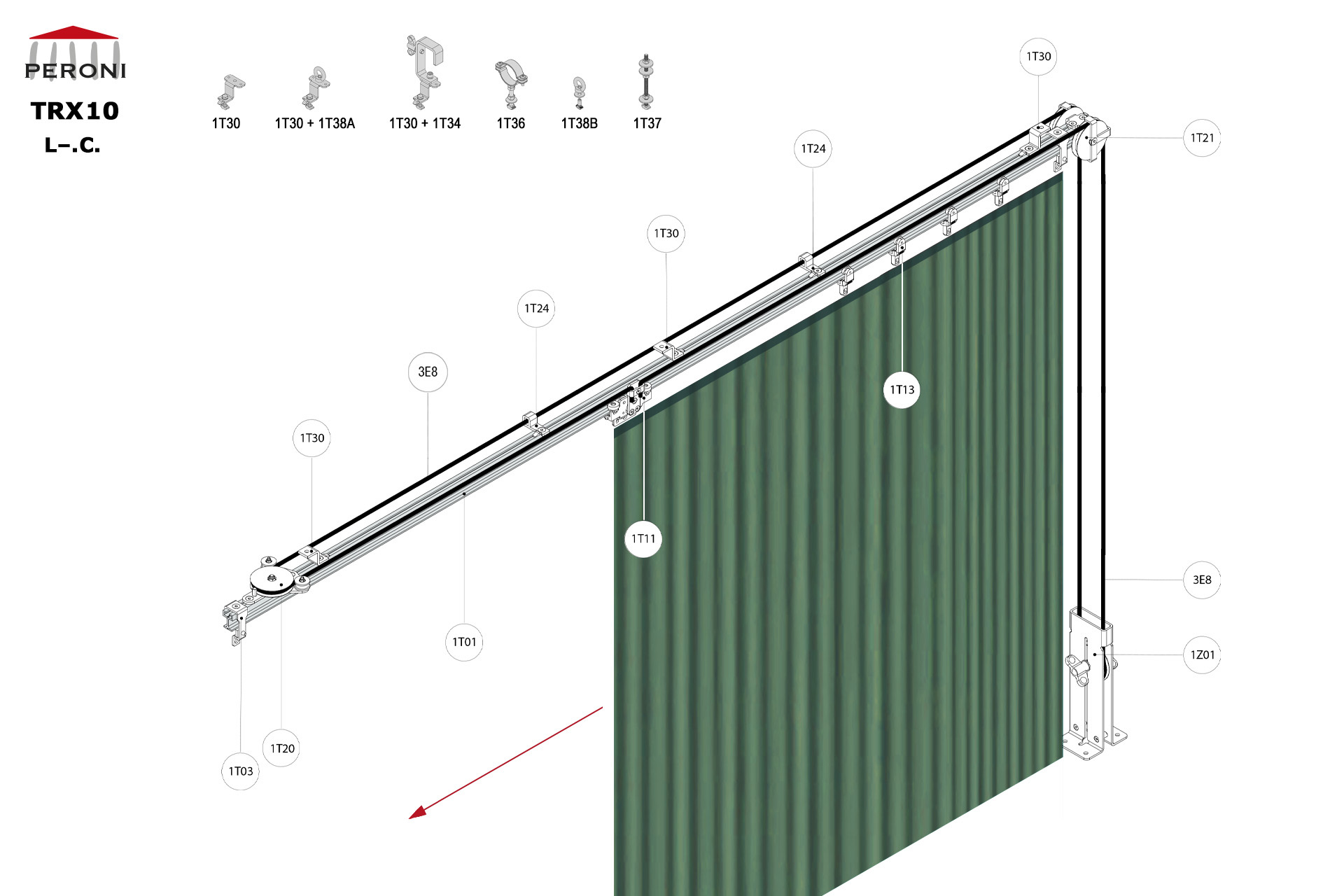

Strada configurazione L.C. L. Apertura laterale binario dirittoC. Manuale con cordaComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T11 - Carrello motrice corda laterale1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia1T24 - Passacorda laterale1Z01 - Tendicorda3E - Corda Poly  8 mmFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone1T36 - Collare  50 mm + cursore

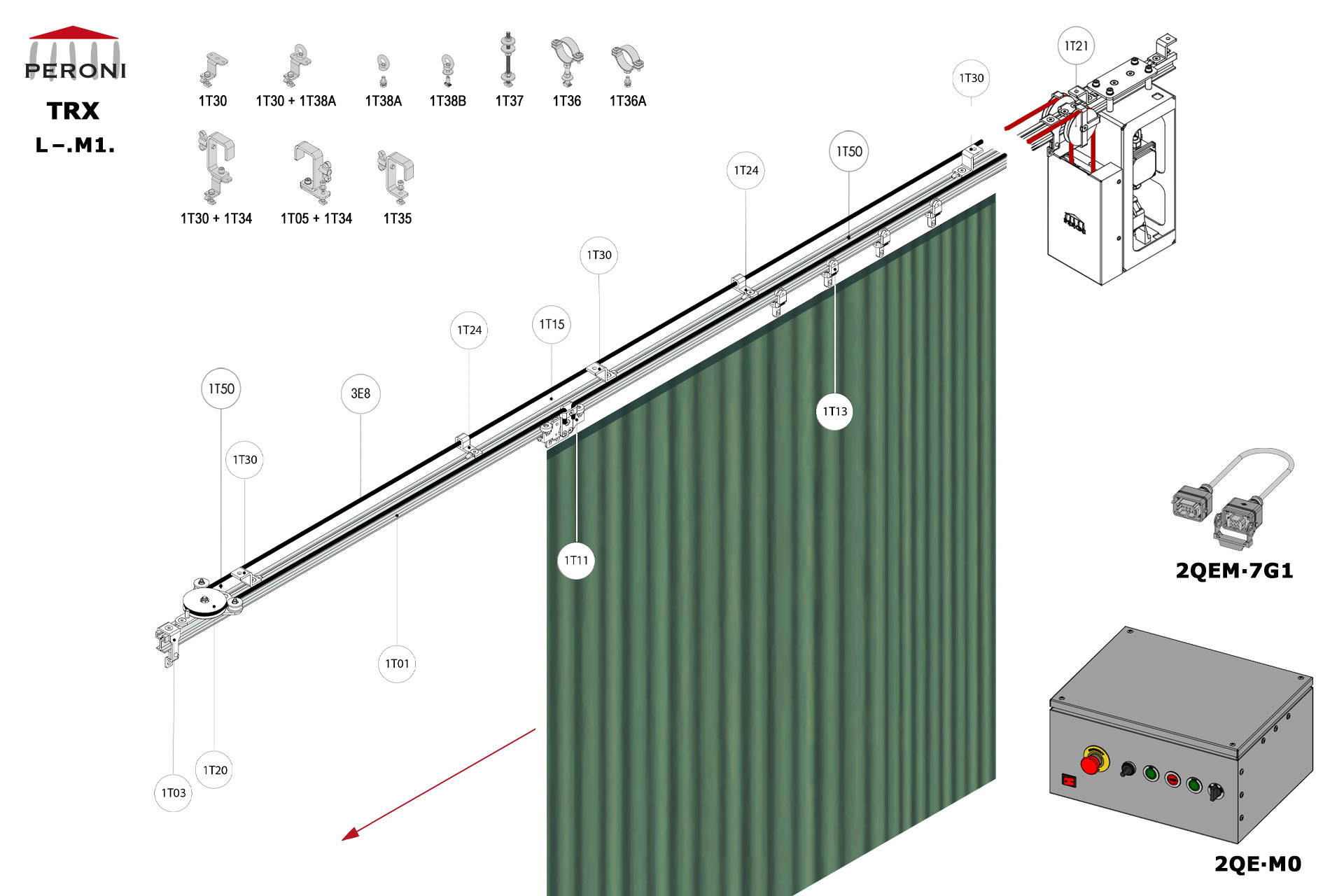

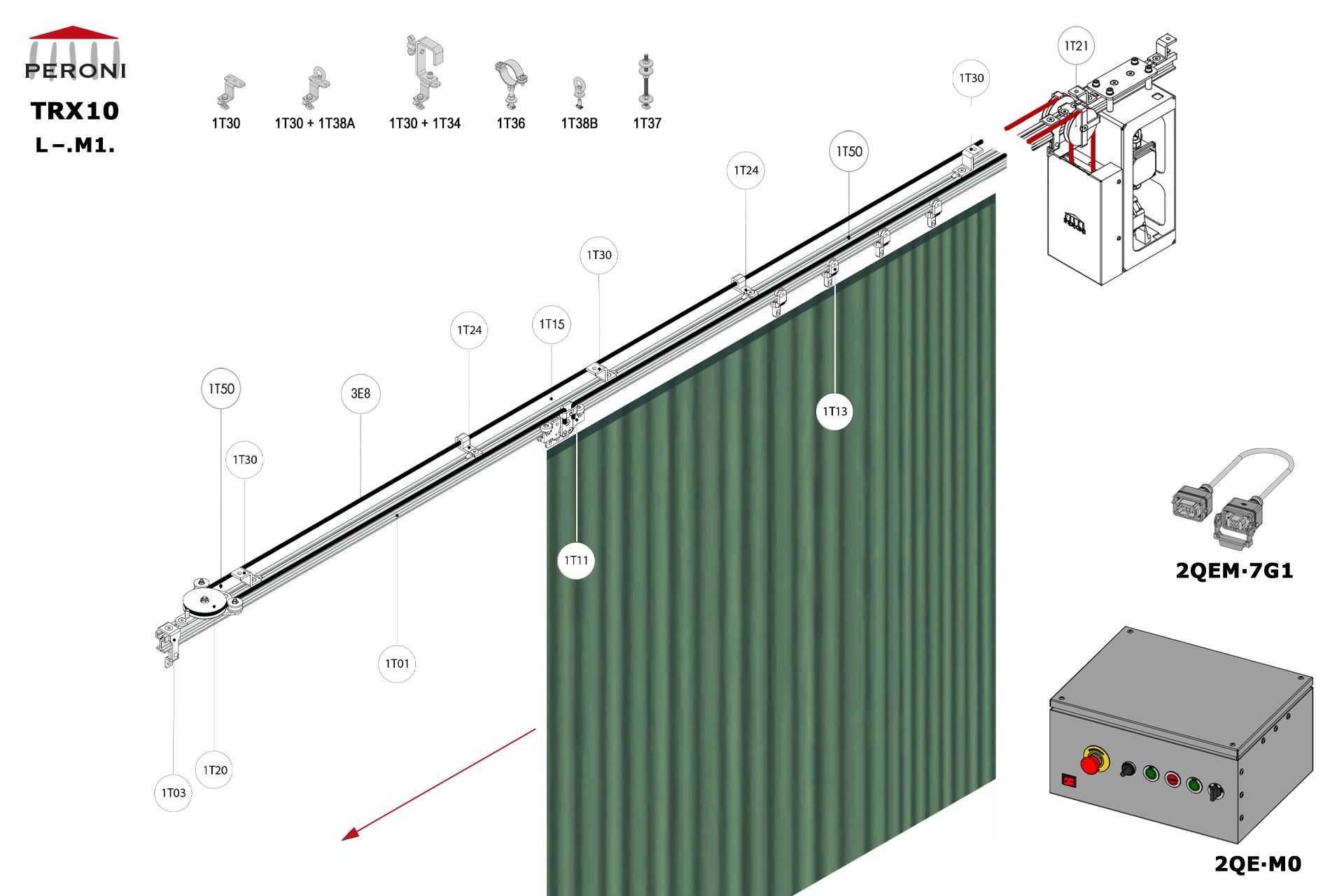

Strada configurazione L.M1. L. Apertura laterale binario dirittoM1. Motorizzata, sipario fino a 300 kgComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T11 - Carrello motrice corda laterale1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia1T24 - Passacorda laterale1T15 - Riscontro finec. per 1T11 + 1T501T50 - Finecorsa per 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone1T36 - Collare  50 mm + cursore

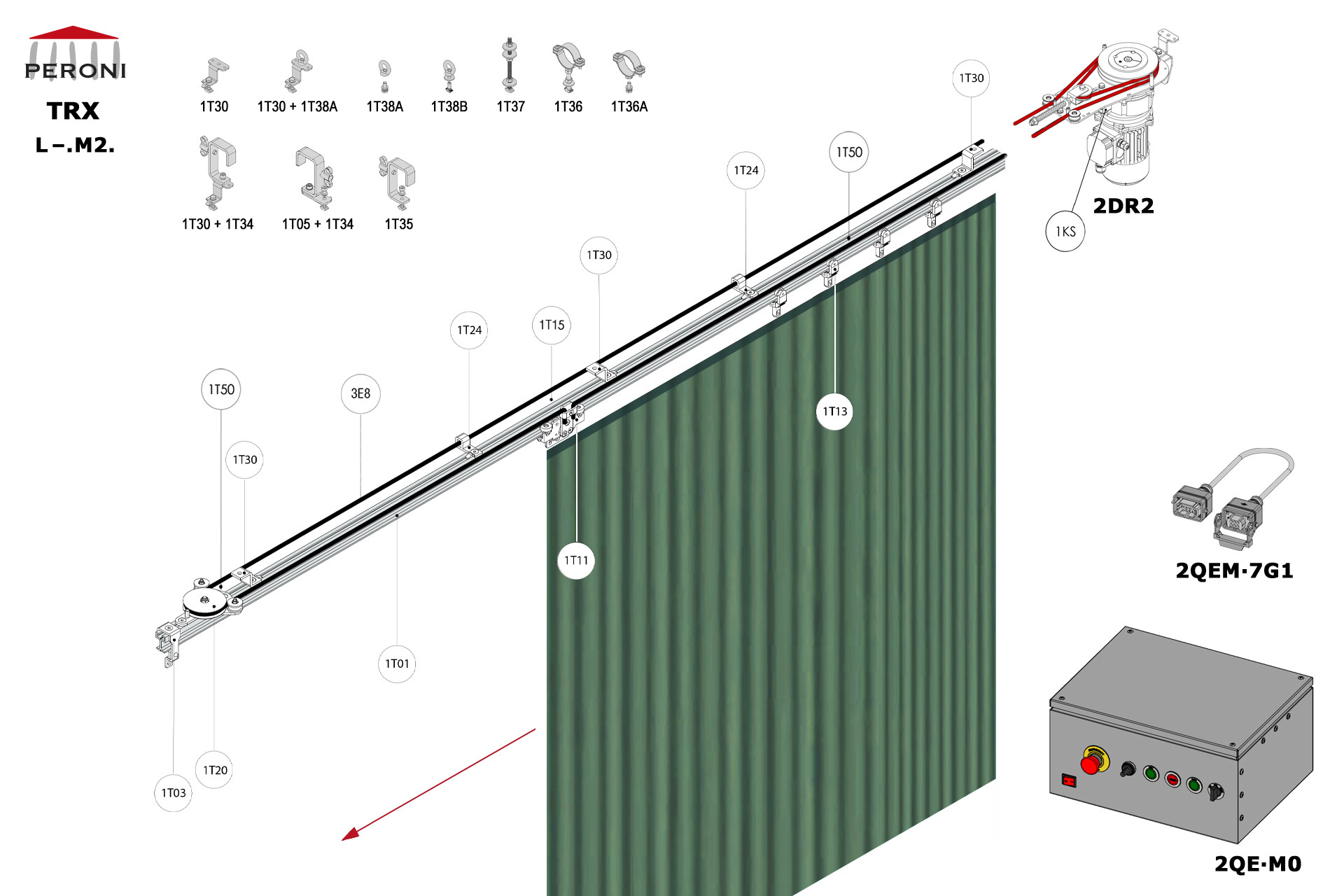

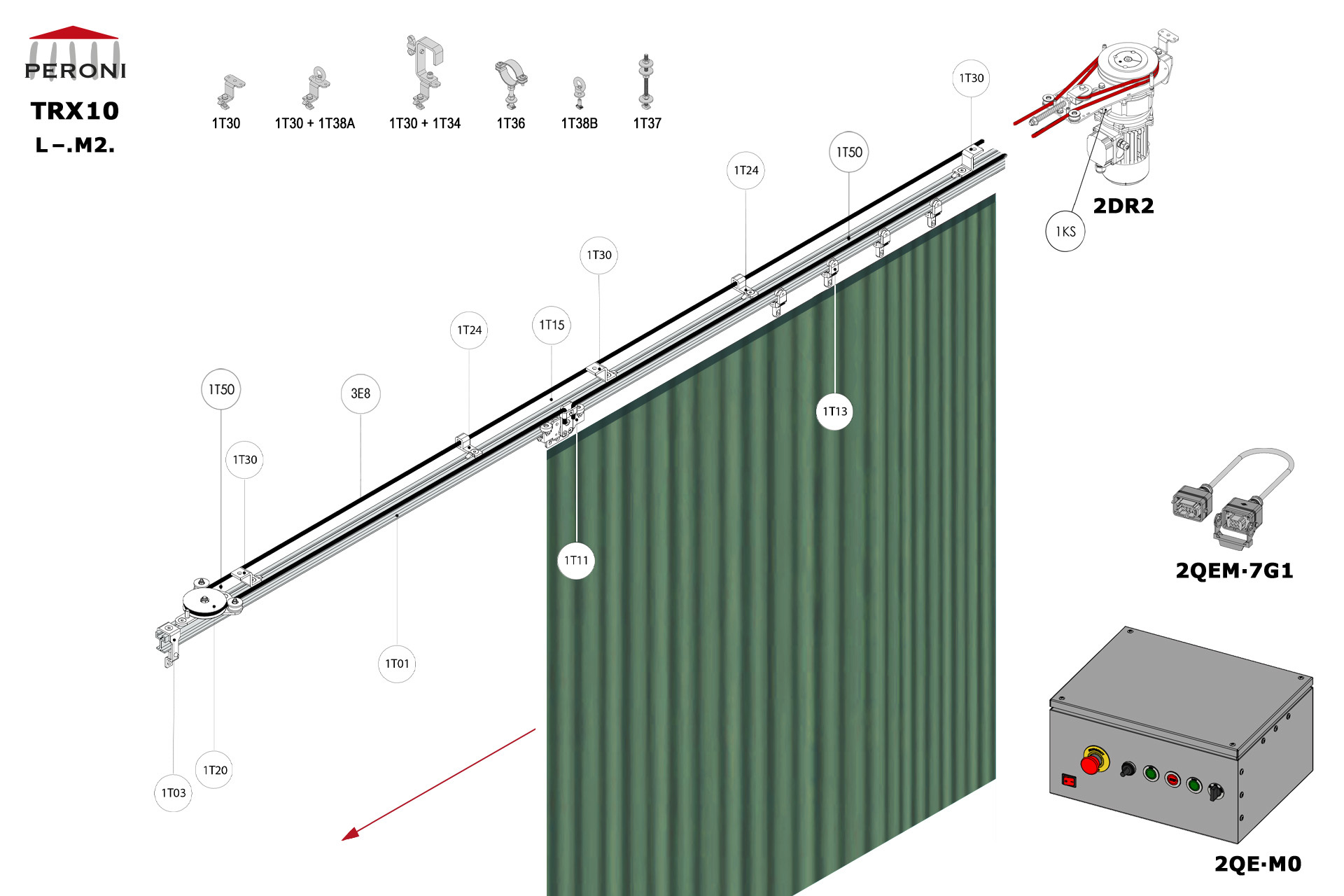

Strada configurazione L.M2. L. Apertura laterale binario dirittoM2. Motorizzata, sipario fino a 125 kgComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1KS - Stop1T11 - Carrello motrice corda laterale1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T24 - Passacorda laterale1T15 - Riscontro finec. per 1T11 + 1T501T50 - Finecorsa per 1T11 + 1T152DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T30 - Attacco sospensione1T34 - Hook clamp + bullone1T36 - Collare  50 mm + cursore

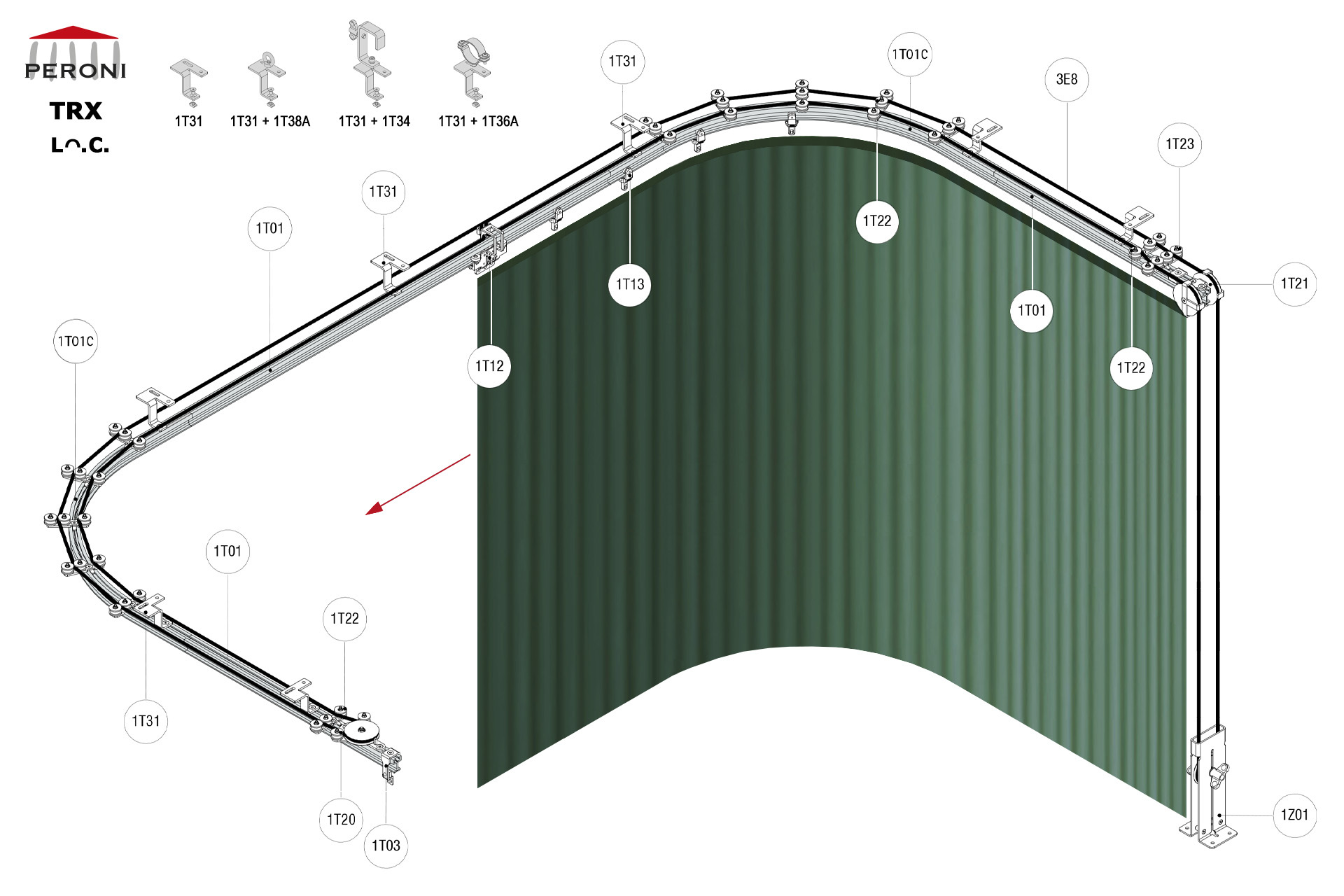

Strada configurazione Lᴖ.C. Lᴖ. Apertura laterale binario curvoC. Manuale con cordaComponenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T12 - Carrello motrice corda super.1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1Z01 - Tendicorda3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda super.1T34 - Hook clamp + bullone

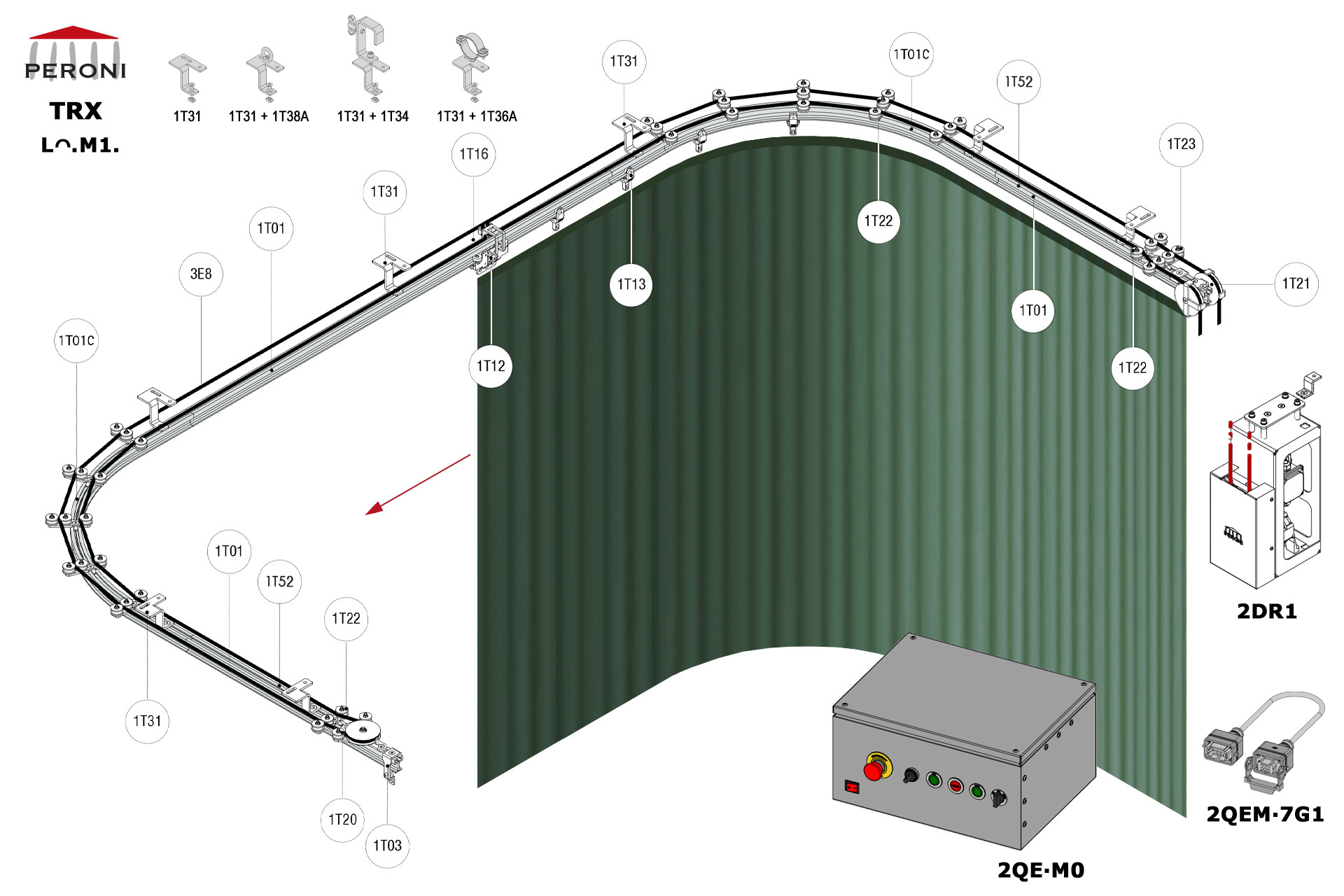

Strada configurazione Lᴖ.M1. Lᴖ. Apertura laterale binario curvoM1. Motorizzata, sipario fino a 200 kg Componenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T12 - Carrello motrice corda sup.1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T21 - Carrucola doppia1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1T16 - Risc. finec. per 1T12+1T52+1T531T52 + 1T53 - Finec. per 1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone
Strada configurazione Lᴖ.M2. Lᴖ. Apertura laterale binario curvoM2. Motorizzata, sipario fino a 100 kgComponenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1KS - Stop1T12 - Carrello motrice corda sup.1T13 - Carrello 2 ruoteControllo movimento1T20 - Carrucola orizzontale1T22 - Guida per corda superiore1T23 - Allineatore corda carr. doppia1T16 - Risc. finec. per 1T12+1T52+1T531T52 + 1T53 - Finec. per 1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Quadro elettrico M0 3E - Corda Poly  8 mmFissaggio1T31 - Attacco sosp. corda sup.1T34 - Hook clamp + bullone
