1A - Atlas



Atlas - Sistema per strade Per:- Sipari alla greca pesanti e di grandi dimensioni- ciclorami- Elementi scenografici pesanti
Vedi tutte
Binario e componenti 1A01 - Binario1A02 - Set di connessione1A03 - Stop1A04 - Ponte di sormonto1A05 - Piastra a sbalzo
Elementi di sospensione 1A60 - Staffa di sospensione1A61 - Staffa di sospensione1A66 - Golfare per sospensione1A63 - Gancio a uncino - Per staffa1A64 - Gancio a uncino - Per binario
Elementi di sospensione 1Z10∙250 - Staffa a parete 250 mm1Z10∙400 - Staffa a parete 400 mm1Z20Mrsatrv1A65 - Barra filettata 15 cm
Carrelli di testa 1A10 - Carrello di testa senza corda1A11 - Carrello di testa - Corda laterale1A12 - Carrello di testa - Corda centrale1A14 - Carrello di testa - Corda inferiore1A15 - Kit bracci di sormonto (2 pezzi)1A71 - Braccio finecorsa - Corda sup. e inf.1A74 - Braccio finecorsa - Corda sup. offset
Carrelli 1A20 - Carrello a 2 ruote1A21 - Carrello a 4 ruoteCarrelli per carichi elevati 1A24 - Carrello heavy duty1A24B - Braccio per 1A24 - Corda centrale1A24D - Morsa per 1A24 - Corda inferiore1A25 - Attacco a morsa per scenografie
Rinvii 1A30 - Puleggia di rinvio - Corda inferiore1A31 - Puleggia di testa - Corda inferiore1A32 - Supporto centrale - Corda inferiore1A33 - Puleggia di rinvio sfalsata - Corda inferiore1A34 - Puleggia di testa sfalsata - Corda inferiore1A35 - Supporto laterale - Corda inferiore
Rinvii 1A40 - Puleggia di rinvio1A41 - Pulegge di testa1A42 - Guida corda per sormonto1A43 - Guida corda1A44 - Guida corda per pulegge di testa1A48 - Supporto corda laterale1A72 - Guida per finecorsa
Atlas è una strada per scenotecnica ad alte prestazioni, cioè un sistema meccanico modulare professionale progettato per gestire in modo agevole e con sicurezza la movimentazione di Sipari alla greca, di Ciclorami e di Elementi scenografici sospesi di notevole peso e grandi dimensioni.
La vasta e completa dotazione di componenti lo rende estremamente versatile, può infatti essere modulato in tutte le configurazioni principali, manuali o motorizzate, ed è facilmente adattabile a situazioni con esigenze particolari.
L'alta qualità dei suoi componenti gli conferisce il massimo dell'affidabilità.
Trova il suo utilizzo ideale in una vasta gamma di contesti, tra cui palcoscenici, studi televisivi, allestimenti fieristici, sale per conferenze.
Applicazioni
Comprendono:
- Sipari alla greca pesanti e di grandi dimensioni
- Ciclorami
- elementi di scena pesanti
Caratteristiche
- estremamente robusto, affidabile e silenzioso
- per configurazioni rettilinee, curve e miste
- curvabile a partire da 100 cm di raggio
- montaggio semplice e veloce
- vasta gamma di componenti
- carrelli per carichi elevati
- motorizzazione con Motore R1 0,37 kW o 0,75 kW

Binario
- profilato in alluminio estruso
- finitura anodizzata nera
- 3,12 kg/m peso
- 600 cm lunghezza massima barre
- 300 cm distanza massima supporti
- 100 cm raggio minimo curvatura

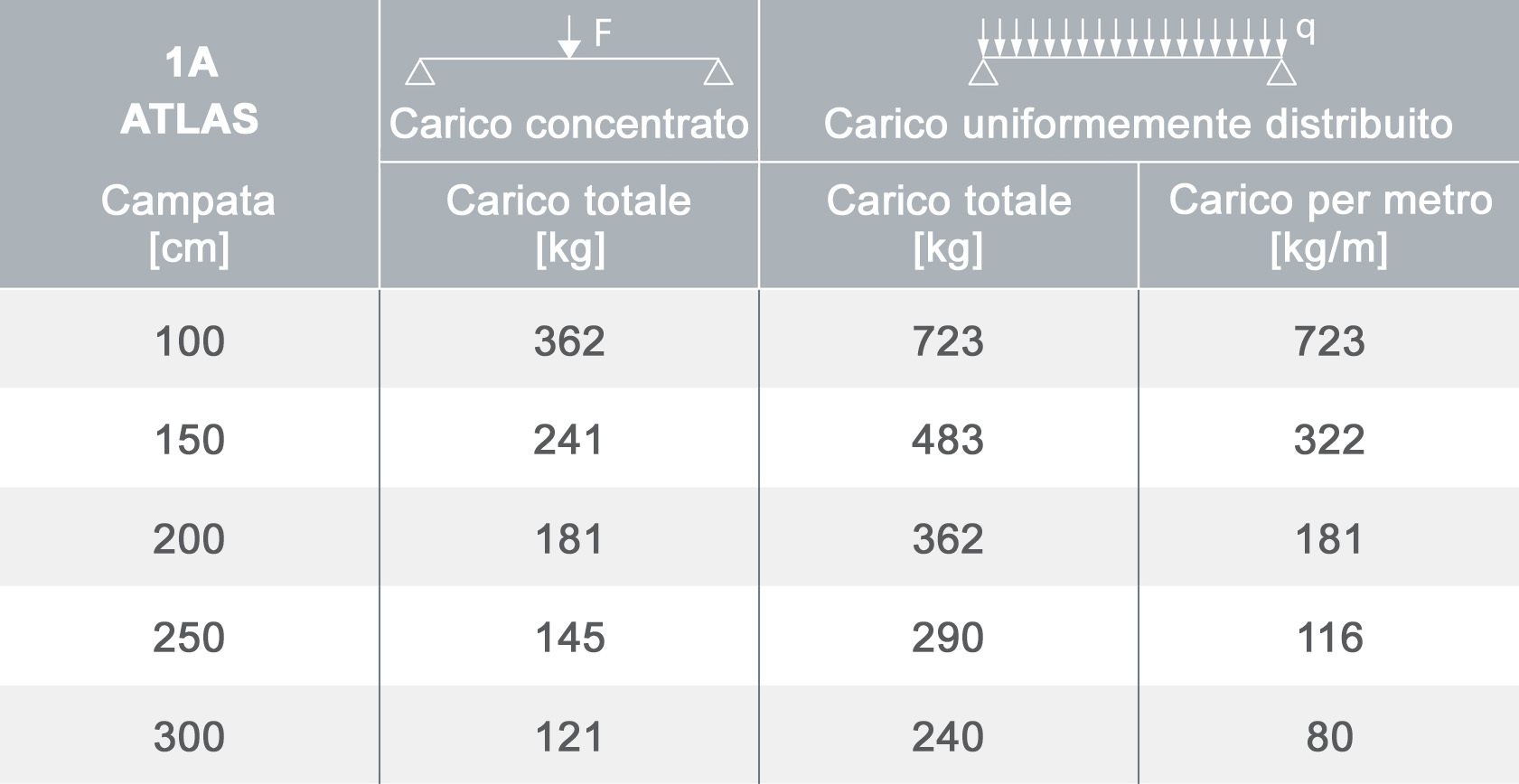

La tabella espone i carichi massimi applicabili al solo binario.
È indispensabile considerare la capacità di carico di ciascun componente del sistema.
Il limite di carico del sistema è determinato dall'elemento più debole.
Carrelli di testa 1A10 a 1A14
- in acciaio verniciato a polvere nero
- 8 ruote con cuscinetti a sfera
- equipaggiabili con diversi bracci accessori
- portata 50 kg
Carrelli 1A20, 1A21
- in acciaio verniciato a polvere nero
- attacco girevole a 360°
- 2 o 4 ruote con cuscinetti a sfera
- paracolpi antirumore in gomma
- portata 25 kg
Carrello 1A24
per carichi elevati
- in acciaio verniciato a polvere nero
- 8 ruote con cuscinetti a sfera
- dispositivo di sicurezza anticaduta
- equipaggiabile con diversi bracci accessori
- portata 150 kg

Corda di manovra
- colore nero
- diametro 8 mm
- 100% poliestere ad alta tenacità

Installazione tipica
- fissaggio a tubi/tralicci
- montaggio a soffitto
- montaggio a parete con 1Z10 - Staffa a parete
- fissaggio a travi con 1Z20 - Morsa per travi
- sospensione con funi o catene

Configurazioni principali
- S. Apertura centrale binario singolo
- D. Apertura centrale binari sovrapposti
- L. Apertura laterale
Azionamento
- H. Manuale senza corda
- C. Manuale a corda con 1Z - Carrucole per azionamento manuale
- M. Elettrico con Motore R1
Oltre alle configurazioni esistenti e in base alle applicazioni specifiche, è possibile sviluppare soluzioni personalizzate per soddisfare particolari necessità.

Cartella colori

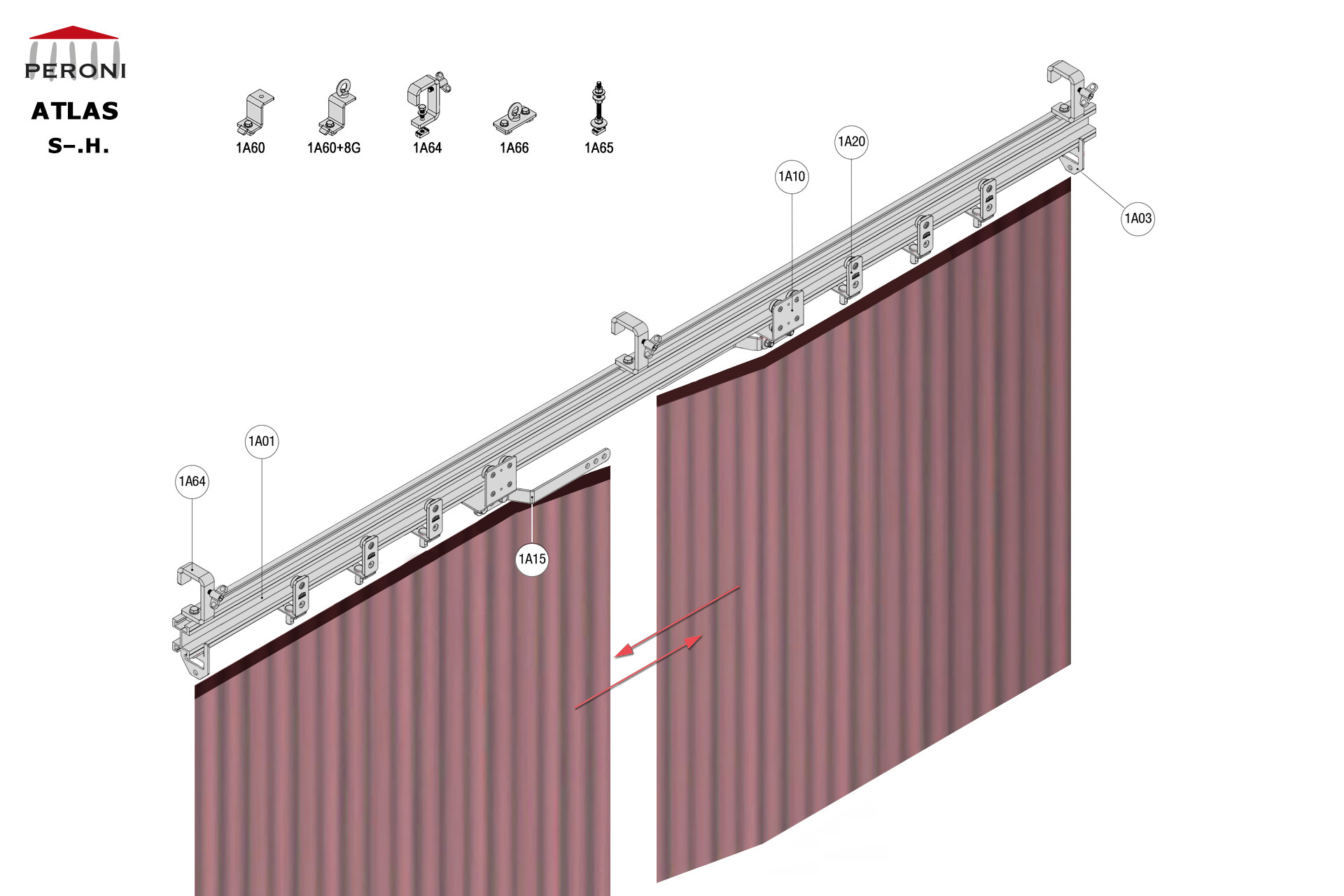

Strada configurazione S–.H. S–. Apertura centrale bin. singolo dirittosovrapposizione fino a 50 cmH. Manuale senza cordaComponenti1A01 - Binario diritto1A02 - Set di connessione1A03 - Stop1A10 - Carrello di testa senza corda1A20 - Carrello 2 ruote1A15 - Braccio di sormonto
Strada configurazione Sᴖ.H. Sᴖ. Apertura centrale bin. singolo curvoH. Manuale senza cordasovrapposizione centrale fino a 50 cmComponenti1A01 - Binario diritto1A01C - Binario curvato1A02 - Set di connessione1A03 - Stop1A10 - Carrello di testa senza corda1A20 - Carrello 2 ruote1A15 - Braccio di sormonto

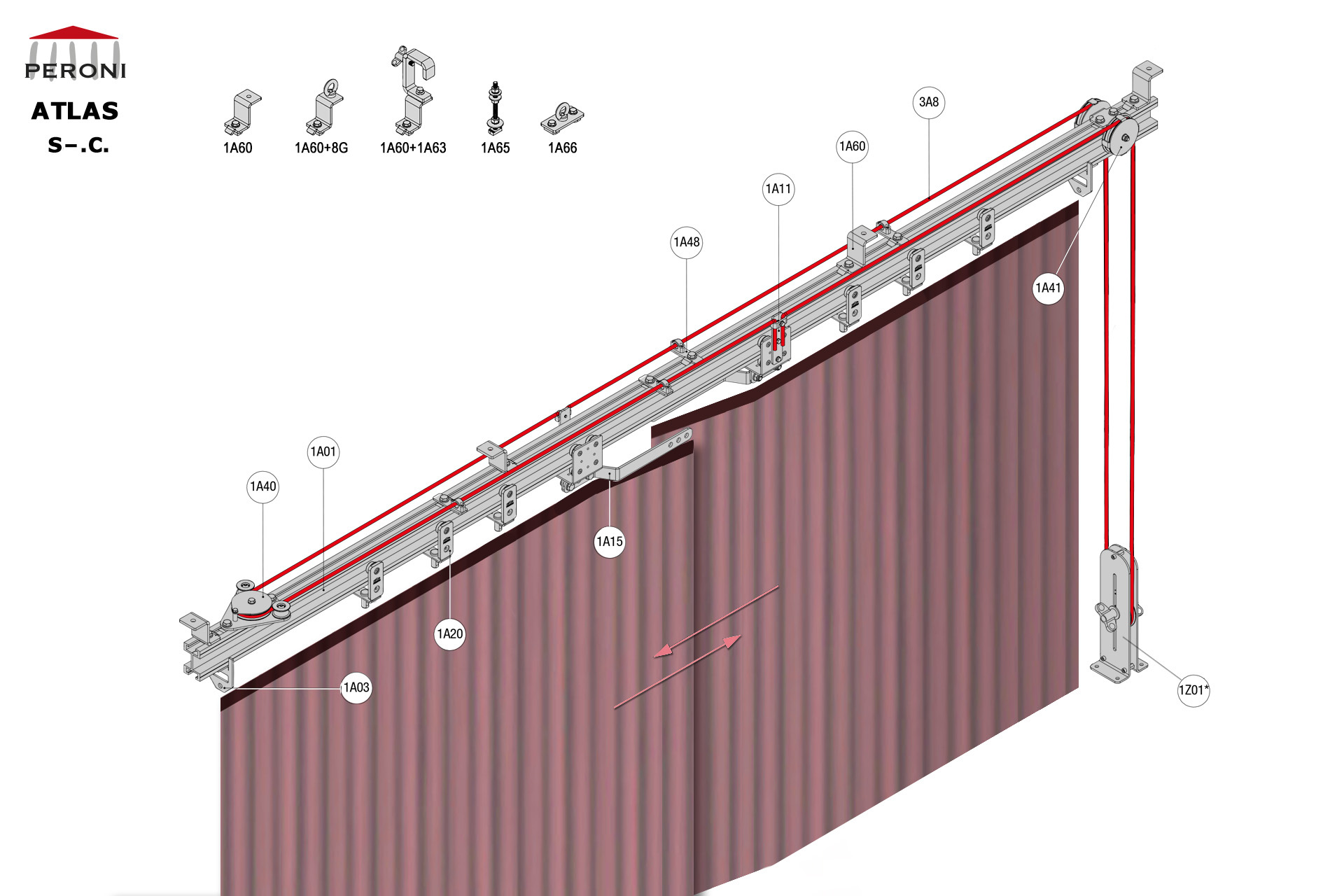

Strada configurazione S–.C. S–. Apertura centrale bin. singolo dirittoC. Manuale con cordasovrapposizione centrale fino a 50 cmComponenti1A01 - Binario diritto1A02 - Set di connessione1A03 - Stop1A11 - Carrello di testa - Corda laterale1A20 - Carrello 2 ruote1A15 - Braccio di sormontoControllo movimento1A40 - Puleggia di rinvio1A41 - Puleggia doppia di testa1A48 - Supporto - Corda laterale1Z01 - Vedi tutte le opzioni3E - Corda Poly Ø 8 mm

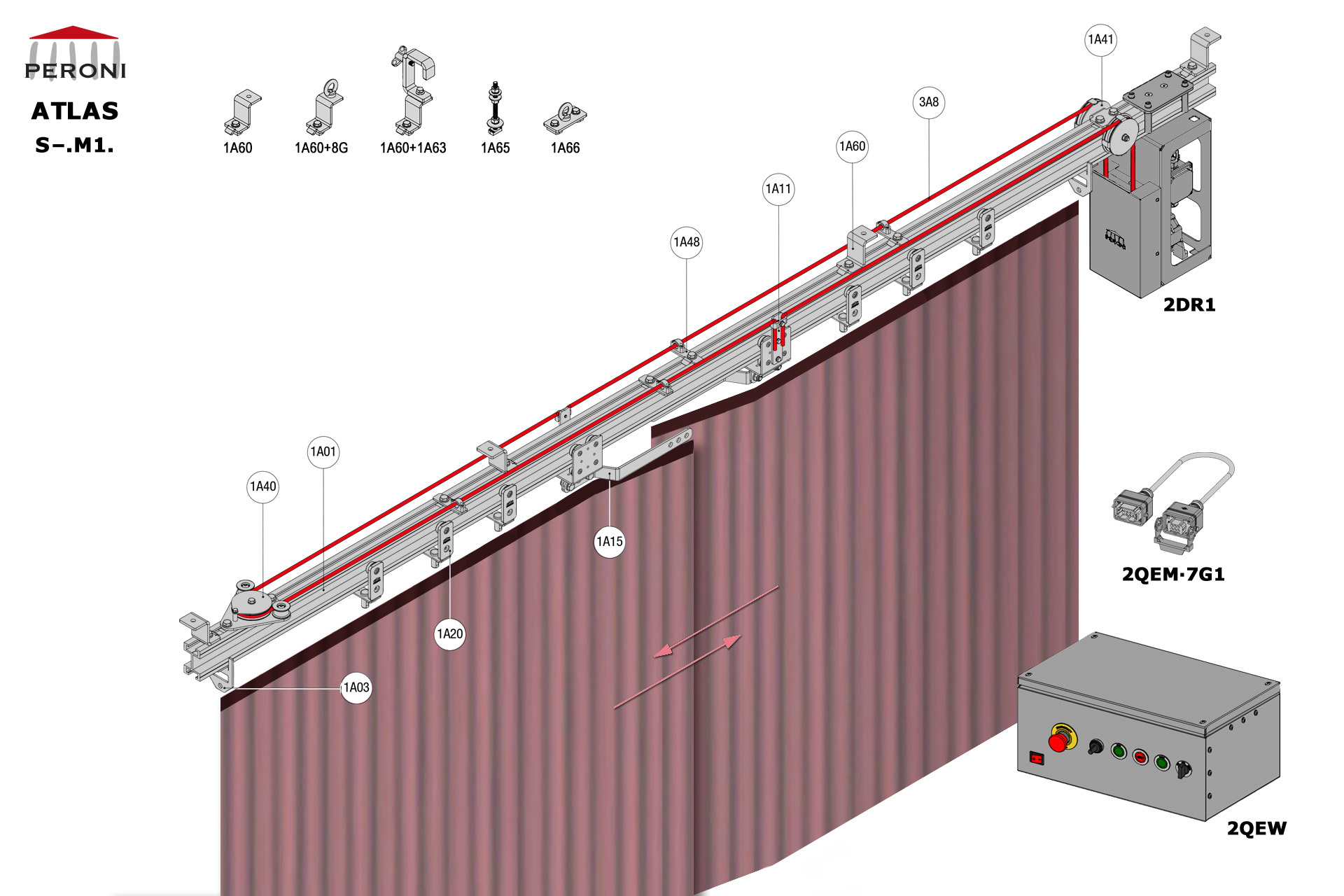

Strada configurazione S–.M1. S–. Apertura centrale bin. singolo dirittoM1. Motorizzata sovrapposizione centrale fino a 50 cmComponenti1A01 - Binario diritto1A02 - Set di connessione1A03 - Stop1A11 - Carrello di testa - Corda laterale1A20 - Carrello 2 ruote1A15 - Braccio di sormontoControllo movimento1A40 - Puleggia di rinvio1A41 - Puleggia doppia di testa1A48 - Supporto - Corda laterale1A71 - Braccio finecorsa - Corda laterale1A70 - Finecorsa - Corda laterale1A72 - Guida corda per finecorsa2DR1-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm

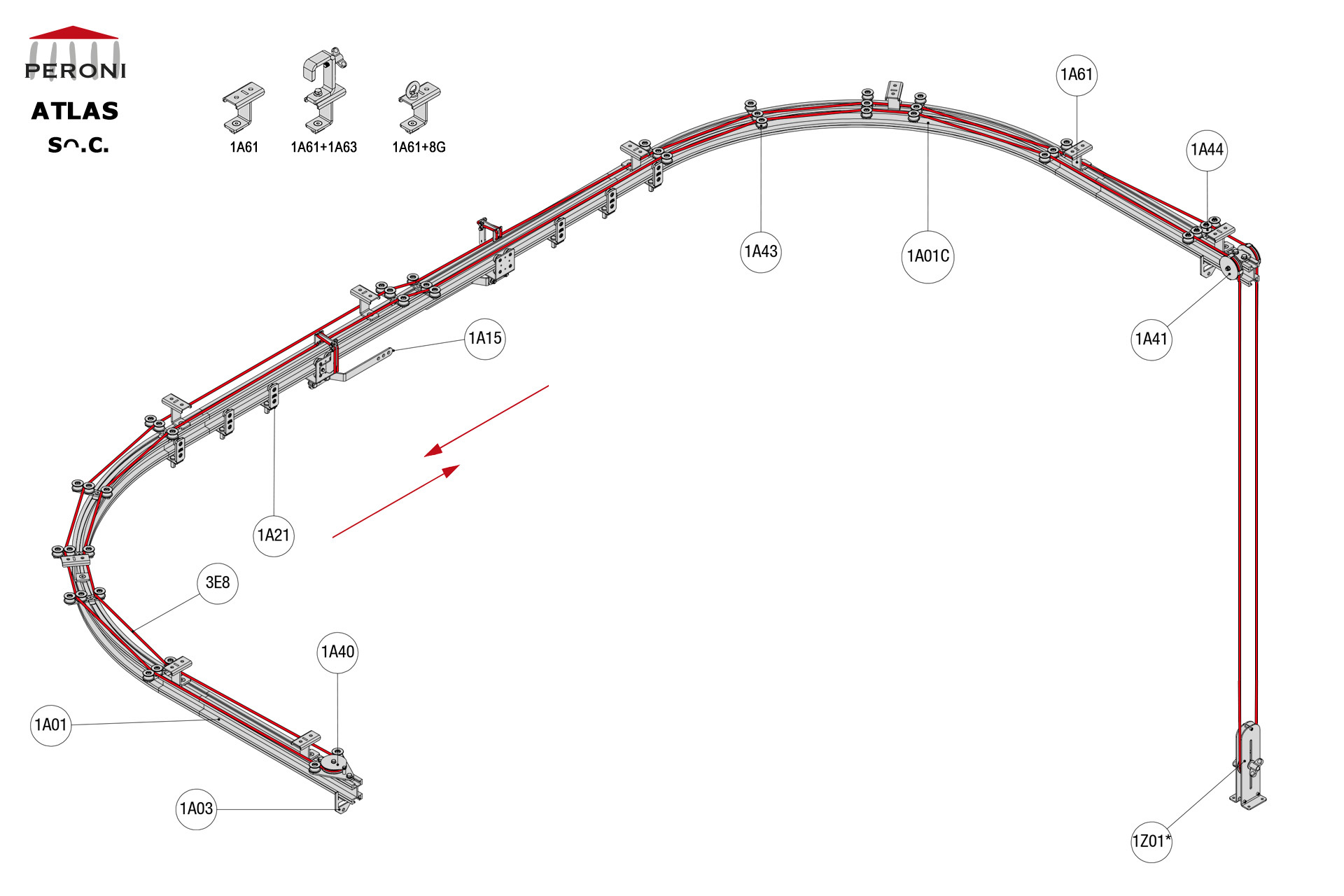

Strada configurazione Sᴖ.C. Sᴖ. Apertura centrale bin. singolo curvoC. Manuale con cordasovrapposizione centrale fino a 50 cmComponenti1A01 - Binario diritto1A01C - Binario curvato1A02 - Set di connessione1A03 - Stop1A12 - Carrello di testa - Corda centrale1A15 - Braccio di sormonto1A20 - Carrello 2 ruoteControllo movimento1A40 - Puleggia di rinvio1A41 - Puleggia doppia di testa1A43 - Guida - Corda centrale1A44 - Allineatore - Corda centrale1Z01 - Vedi tutte le opzioni3E - Corda Poly Ø 8 mm

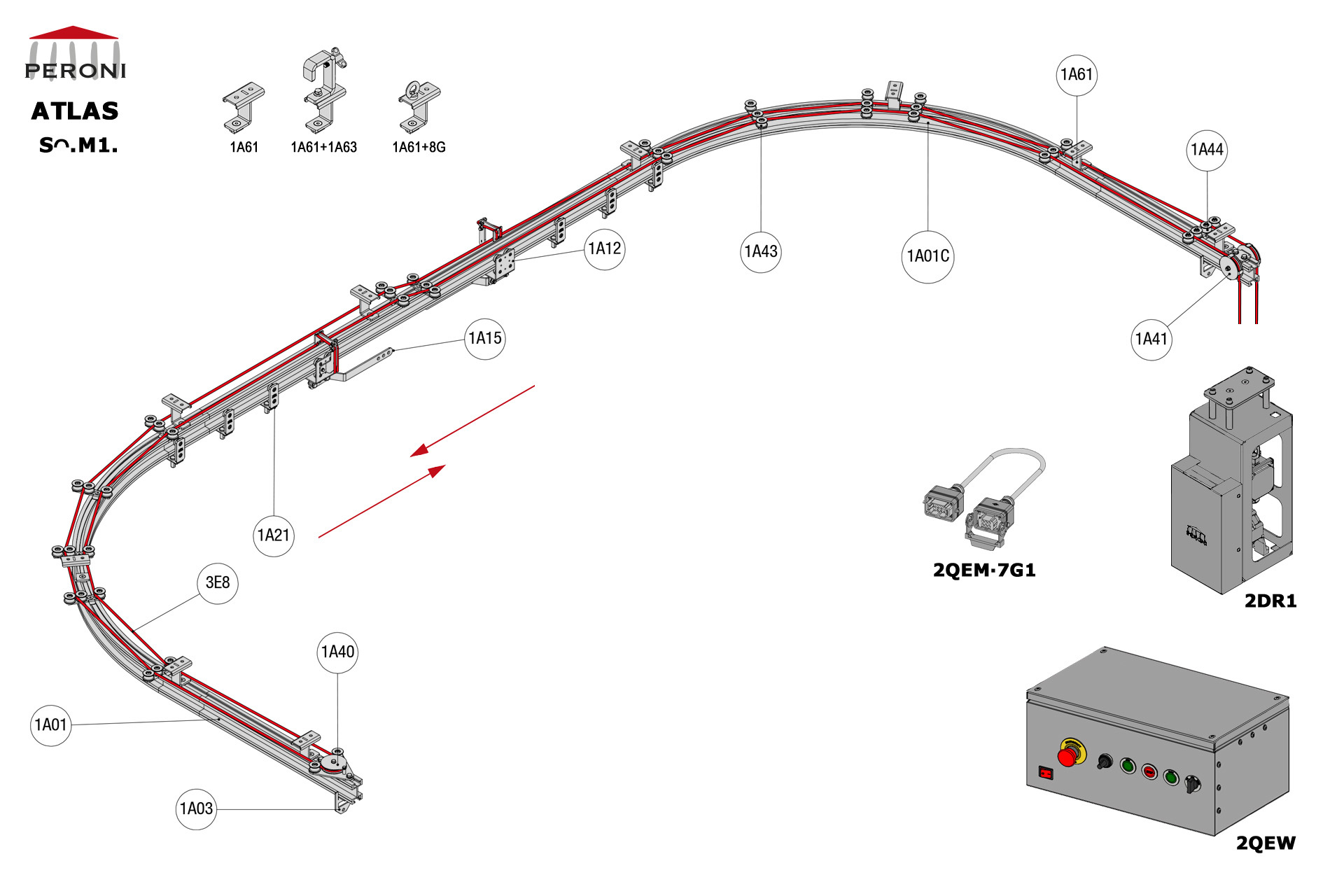

Strada configurazione Sᴖ.M1. Sᴖ. Apertura centrale bin. singolo curvoM1. Motorizzatasovrapposizione centrale fino a 50 cmComponenti 1A01 - Binario diritto1A01C - Binario curvato1A02 - Set di connessione1A03 - Stop1A12 - Carrello di testa - Corda centrale1A15 - Braccio di sormonto1A20 - Carrello 2 ruoteControllo movimento1A40 - Puleggia di rinvio1A41 - Puleggia doppia di testa1A43 - Guida - Corda centrale1A44 - Allineatore - Corda centrale1A70 - Finecorsa - Corda laterale1A71 - Braccio finecorsa - Corda laterale1A72 - Guida corda per finecorsa2DR1-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm

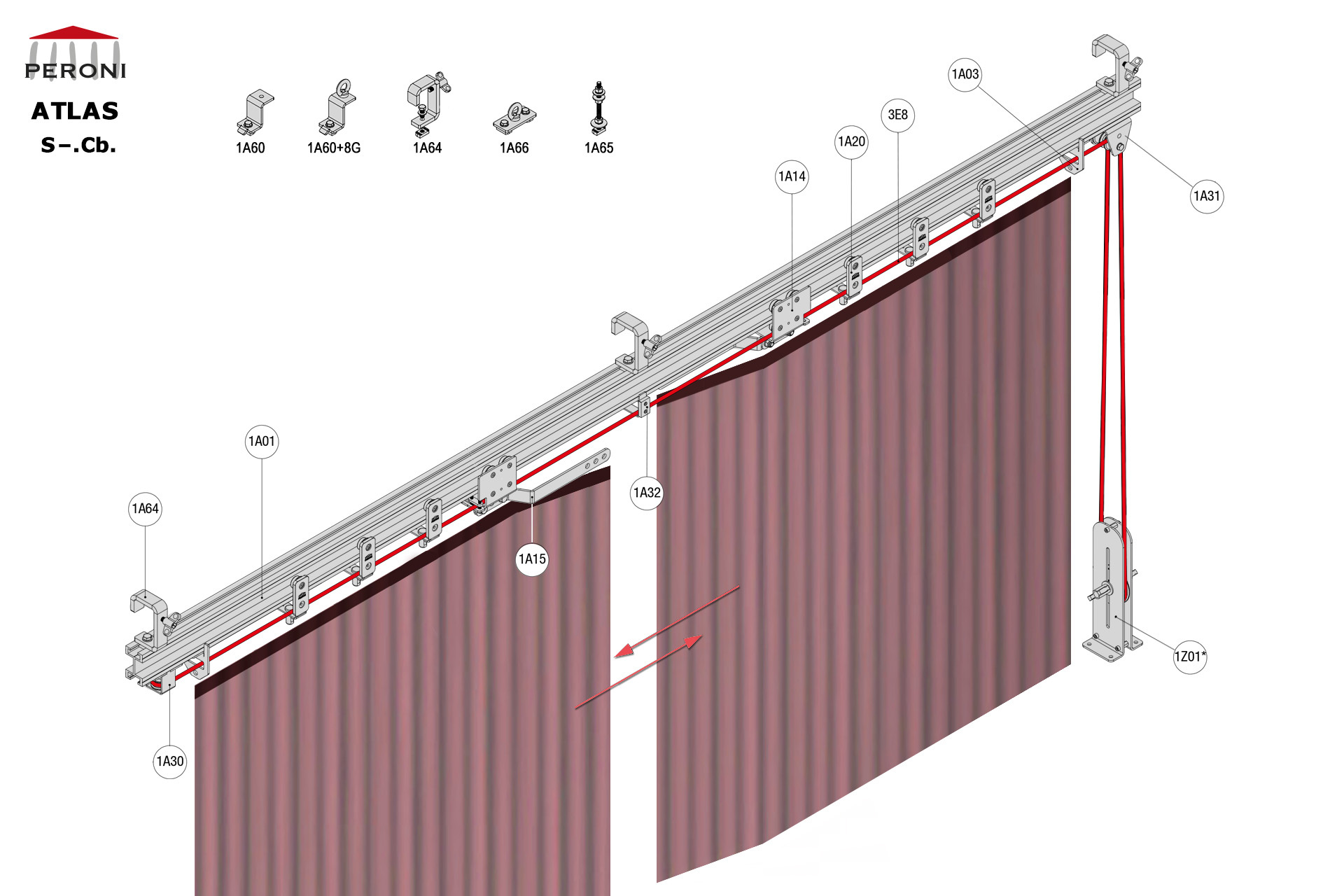

Strada configurazione S–.Cb. S–. Apertura centrale bin. singolo dirittoCb. Manuale con corda inferioresovrapposizione centrale fino a 50 cmComponenti1A01 - Binario diritto1A02 - Set di connessione1A03 - Stop1A14 - Carrello di testa - Corda inferiore1A20 - Carrello 2 ruote1A15 - Braccio di sormontoControllo movimento1A30 - Puleggia di rinvio1A31 - Puleggia doppia di testa1A32 - Supporto - Corda inferiore1Z01 - Vedi tutte le opzioni3E - Corda Poly Ø 8 mm

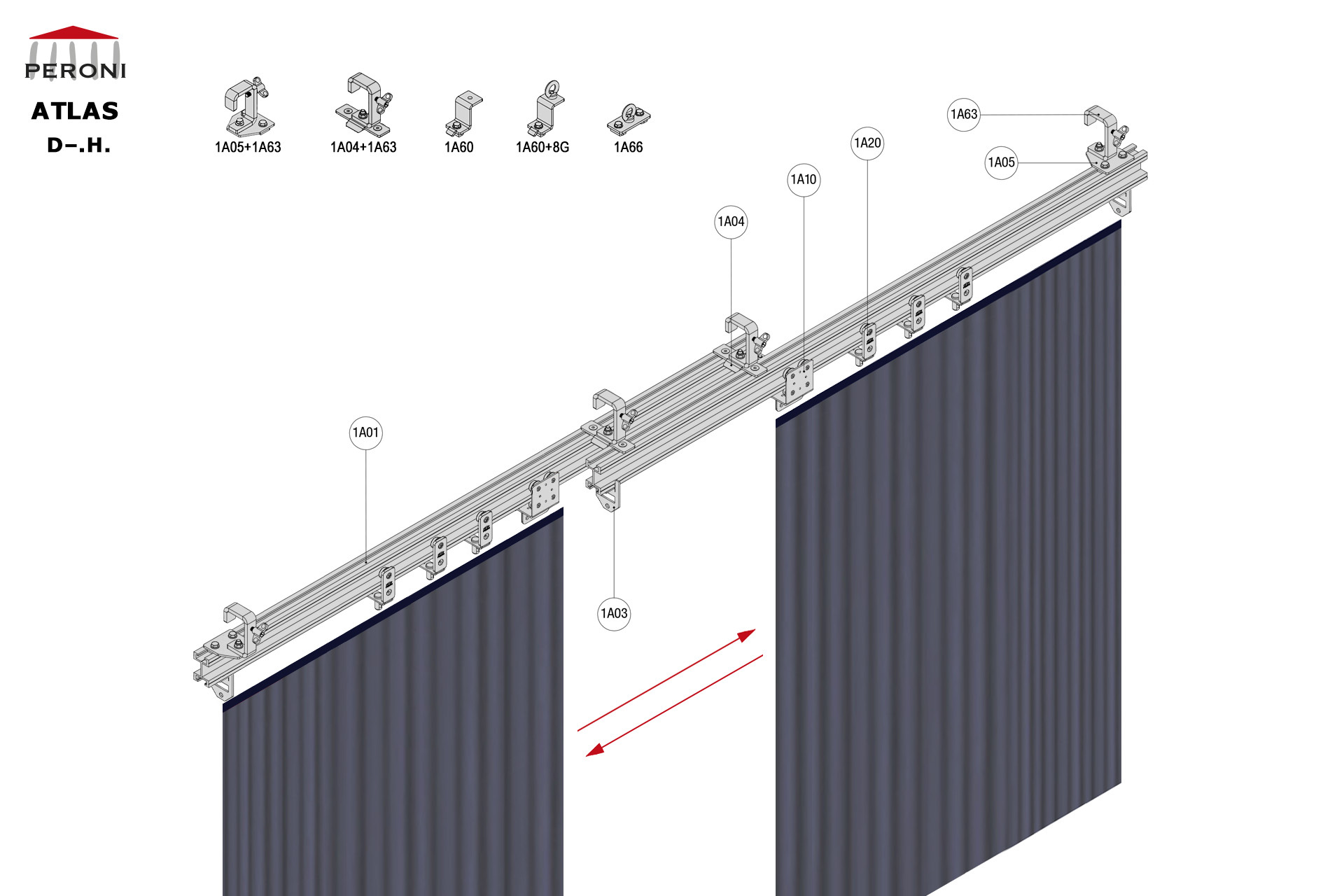

Strada configurazione D–.H. D–. Apertura centrale bin. doppio dirittoH. Manuale senza cordasovrapposizione centrale oltre 50 cmComponenti1A01 - Binario diritto1A02 - Set di connessione1A03 - Stop1A04 - Ponte di sormonto1A05 - Piastra di fissaggio sfalsata1A10 - Carrello di testa senza corda1A15 - Braccio di sormonto1A20 - Carrello 2 ruote
Strada configurazione Dᴖ.H. Dᴖ. Apertura centrale binario doppio curvoH. Manuale senza cordasovrapposizione centrale oltre 50 cmComponenti1A01 - Binario diritto1A01C - Binario curvato1A02 - Set di connessione1A03 - Stop1A04 - Ponte di sormonto1A10 - Carrello di testa senza corda1A15 - Braccio di sormonto1A20 - Carrello 2 ruote

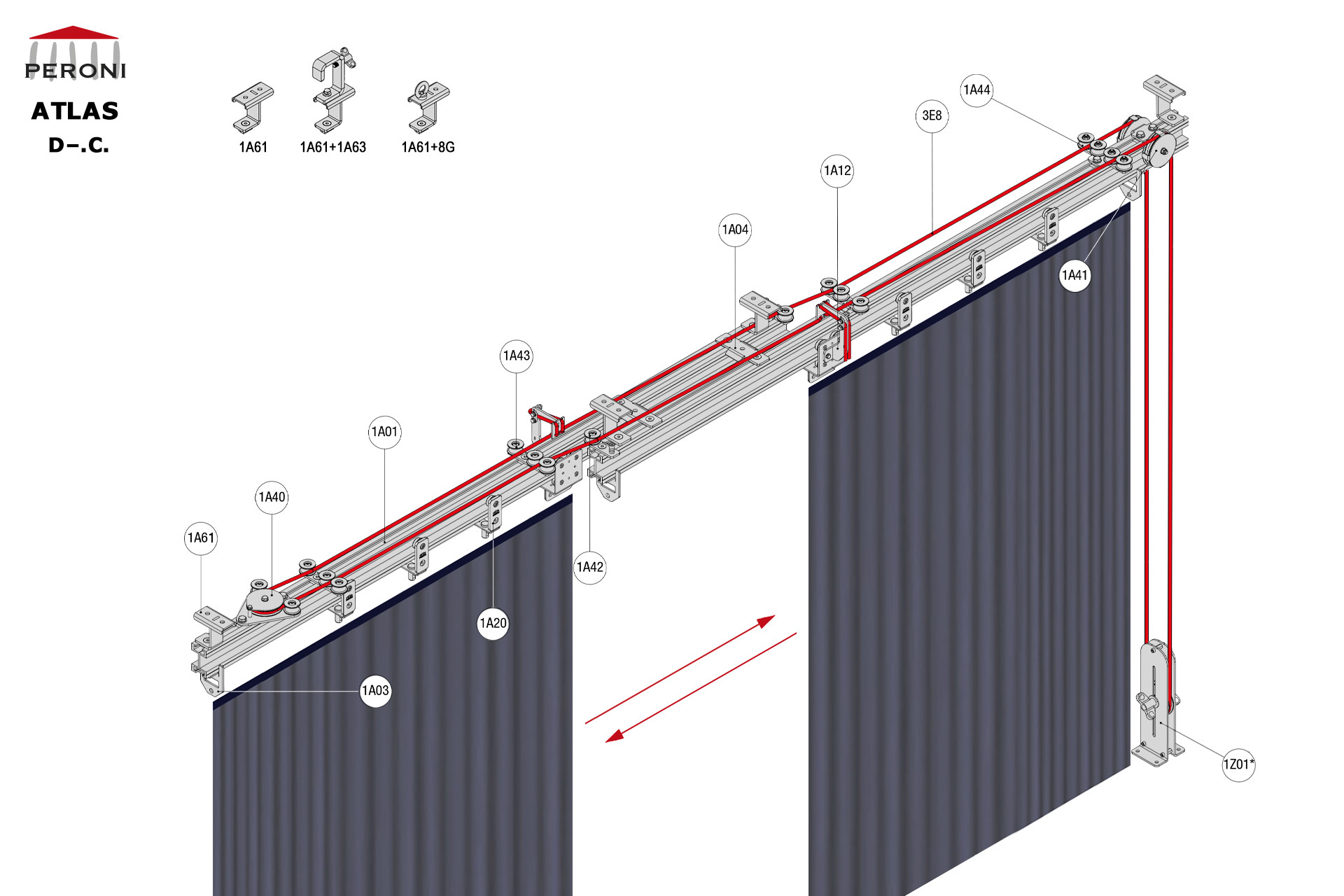

Strada configurazione D–.C. D–. Apertura centrale binario doppio dirittoC. Manuale con cordasovrapposizione centrale oltre 50 cmComponenti 1A01 - Binario diritto1A02 - Set di connessione1A03 - Stop1A04 - Ponte di sormonto1A12 - Carrello di testa - Corda centrale1A20 - Carrello 2 ruoteControllo movimento1A40 - Puleggia di rinvio1A41 - Puleggia doppia di testa1A42 - Guida - Sormonto corda centrale1A43 - Guida - Corda centrale1A44 - Allineatore - Corda centrale1Z01 - Vedi tutte le opzioni3E - Corda Poly Ø 8 mm

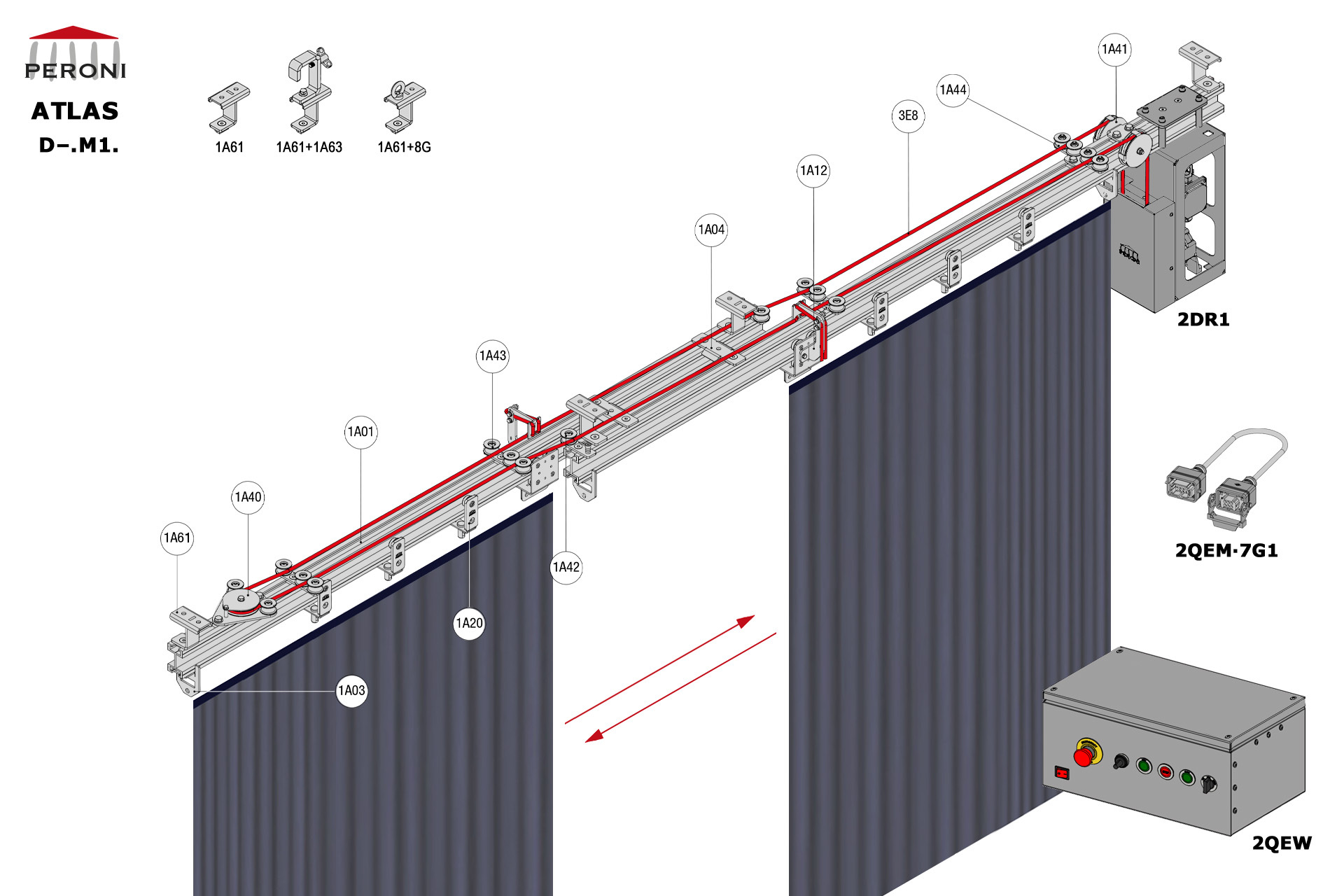

Strada configurazione D–.M1. D–. Apertura centrale binario doppio dirittoM1. Motorizzatasovrapposizione centrale oltre 50 cmComponenti 1A01 - Binario diritto1A02 - Set di connessione1A03 - Stop1A04 - Ponte di sormonto1A12 - Carrello di testa - Corda centrale1A20 - Carrello 2 ruoteControllo movimento1A40 - Puleggia di rinvio1A41 - Puleggia doppia di testa1A42 - Guida - Sormonto corda centrale1A43 - Guida - Corda centrale1A44 - Allineatore - Corda centrale1A70 - Finecorsa puleggia - Corda centr.1A71 - Braccio finecorsa - Corda centrale1A72 - Guida corda per finecorsa2DR1-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm

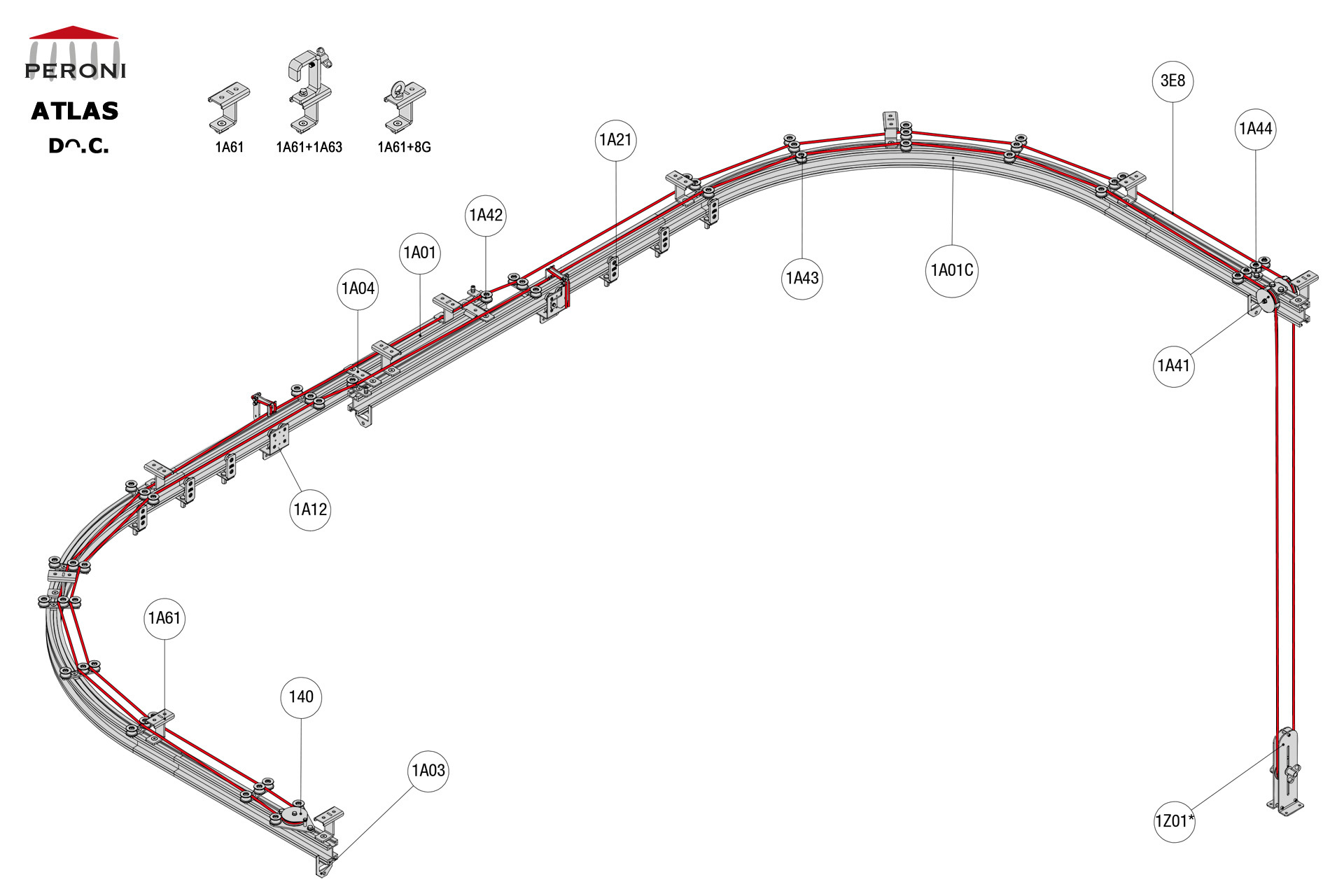

Strada configurazione Dᴖ.C. Dᴖ. Apertura centrale bin. doppio curvoC. Manuale con cordasovrapposizione centrale oltre 50 cmComponenti 1A01 - Binario diritto1A01C - Binario curvato1A02 - Set di connessione1A03 - Stop1A04 - Ponte di sormonto1A12 - Carrello di testa - Corda centrale1A20 - Carrello 2 ruoteControllo movimento1A40 - Puleggia di rinvio1A41 - Puleggia doppia di testa1A42 - Guida - Sormonto corda centrale1A43 - Guida - Corda centrale1A44 - Allineatore - Corda centrale1Z01 - Vedi tutte le opzioni3E - Corda Poly Ø 8 mm

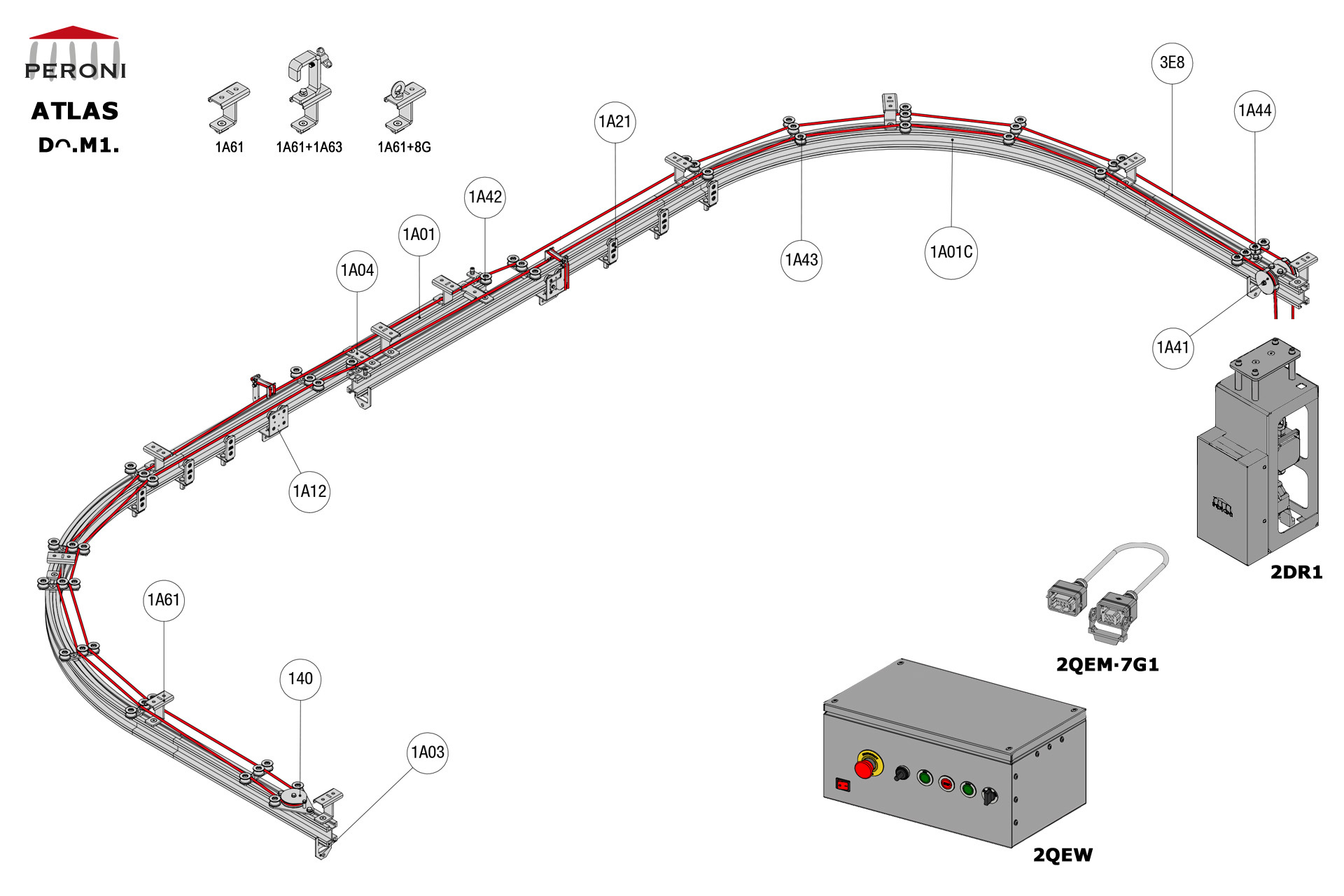

Configurazione Dᴖ.M1. Dᴖ. Apertura centrale binario doppio curvoM1. Motorizzata sovrapposizione centrale oltre 50 cmComponenti 1A01 - Binario diritto1A01C - Binario curvato1A02 - Set di connessione1A03 - Stop1A04 - Ponte di sormonto1A12 - Carrello di testa - Corda centrale1A20 - Carrello 2 ruoteControllo movimento1A40 - Puleggia di rinvio1A41 - Puleggia doppia di testa1A42 - Guida - Sormonto corda centrale1A43 - Guida - Corda centrale1A44 - Allineatore - Corda centrale1A70 - Finecorsa puleggia - Corda centr.1A71 - Braccio finecorsa - Corda centrale1A72 - Guida corda per finecorsa2DR1-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm

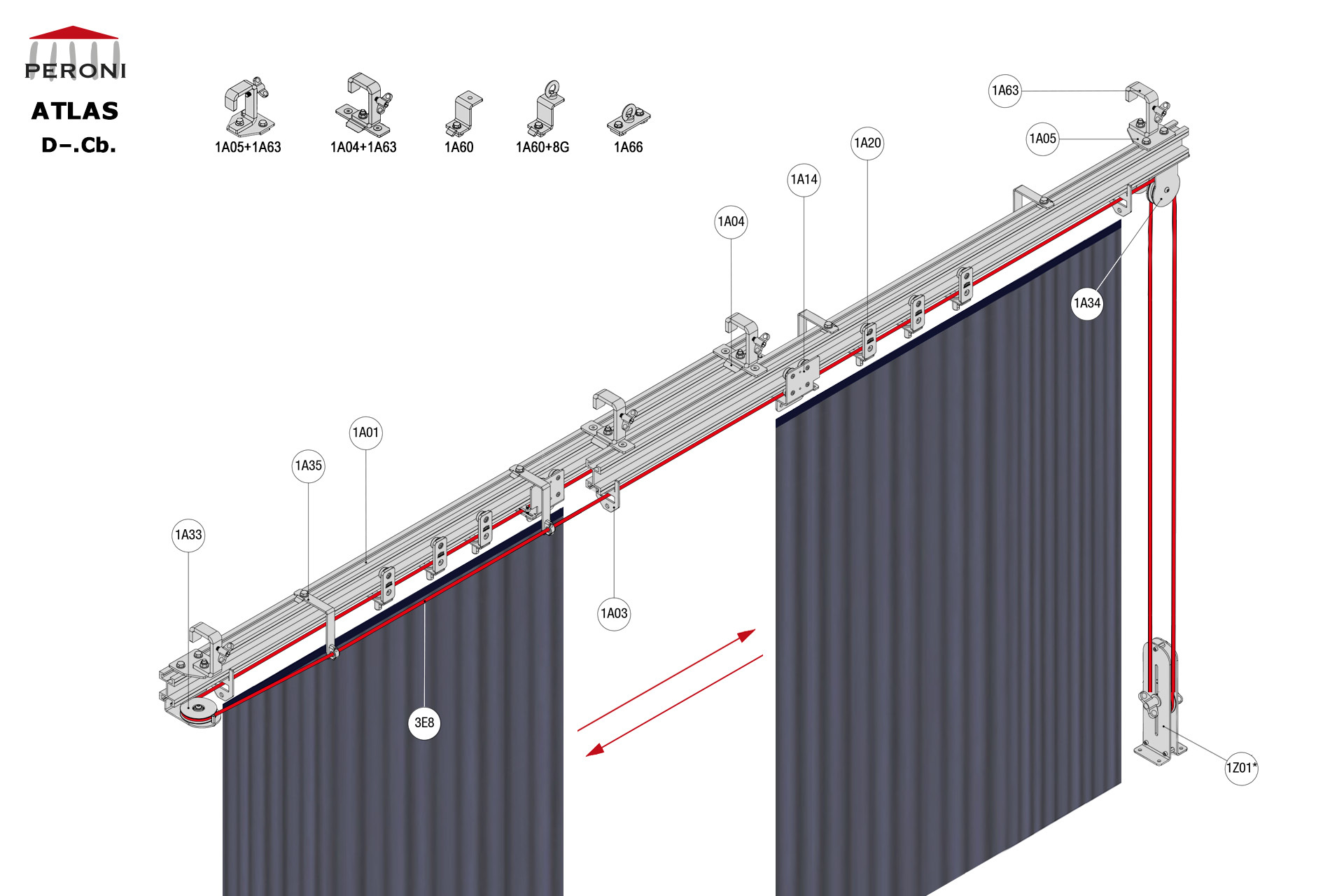

Strada configurazione D–.Cb. D–. Apertura centrale binario doppio dirittoCb. Manuale con corda inferioresovrapposizione centrale oltre 50 cmComponenti 1A01 - Binario diritto1A02 - Set di connessione1A03 - Stop1A04 - Ponte di sormonto1A05 - Piastra di fissaggio sfalsata1A14 - Carrello di testa - Corda inferiore1A20 - Carrello 2 ruoteControllo movimento1A33 - Puleggia di rinvio sfalsata1A34 - Puleggia doppia di testa1A35 - Supporto - Corda inferiore1Z01 - Vedi tutte le opzioni3E - Corda Poly Ø 8 mm
Strada configurazione L–.H. L–. Apertura laterale binario dirittoH. Manuale senza cordaComponenti1A01 - Binario diritto1A02 - Set di connessione1A03 - Stop1A10 - Carrello di testa senza corda1A20 - Carrello 2 ruote
Strada configurazione Lᴖ.H. Lᴖ. Apertura laterale binario curvoH. Manuale senza cordaComponenti1A01 - Binario diritto1A01C - Binario curvato1A02 - Set di connessione1A03 - Stop1A10 - Carrello di testa senza corda1A20 - Carrello 2 ruote
Strada configurazione L–.C. L–. Apertura laterale binario dirittoC. Manuale con cordaComponenti1A01 - Binario diritto1A02 - Set di connessione1A03 - Stop1A11 - Carrello di testa - Corda laterale1A20 - Carrello 2 ruoteControllo movimento1A40 - Puleggia di rinvio1A41 - Puleggia doppia di testa1A48 - Supporto - Corda laterale1Z01 - Vedi tutte le opzioni3E - Corda Poly Ø 8 mm
Strada configurazione L–.M1. L–. Apertura laterale binario dirittoM1. MotorizzataComponenti1A01 - Binario diritto1A02 - Set di connessione1A03 - Stop1A11 - Carrello di testa - Corda laterale1A20 - Carrello 2 ruoteControllo movimento1A40 - Puleggia di rinvio1A41 - Puleggia doppia di testa1A48 - Supporto - Corda laterale1A71 - Braccio finecorsa - Corda laterale1A70 - Finecorsa - Corda laterale1A72 - Guida corda per finecorsa2DR1-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm
Strada configurazione Lᴖ.C. Lᴖ. Apertura laterale binario curvoC. Manuale con cordaComponenti1A01 - Binario diritto1A01C - Binario curvato1A02 - Set di connessione1A03 - Stop1A12 - Carrello di testa - Corda centrale1A20 - Carrello 2 ruoteControllo movimento1A40 - Puleggia di rinvio1A41 - Puleggia doppia di testa1A43 - Guida - Corda centrale1A44 - Allineatore - Corda centrale1Z01 - Vedi tutte le opzioni3E - Corda Poly Ø 8 mm
Strada configurazione Lᴖ.M1. Lᴖ. Apertura laterale binario curvoM1. MotorizzataComponenti1A01 - Binario diritto1A01C - Binario curvato1A02 - Set di connessione1A03 - Stop1A12 - Carrello di testa - Corda centrale1A20 - Carrello 2 ruoteControllo movimento1A40 - Puleggia di rinvio1A41 - Puleggia doppia di testa1A43 - Guida - Corda centrale1A44 - Allineatore - Corda centrale1A70 - Finecorsa puleggia - Corda centr.1A71 - Braccio finecorsa - Corda centrale1A72 - Guida corda per finecorsa2DR1-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm
