1A - Atlas

Atlas - Sistema per strade Per:- Sipari alla greca pesanti e di grandi dimensioni- ciclorami- Elementi scenografici pesanti

Vedi tutte

Binario e componenti 1A01 - Binario1A02 - Set di connessione1A03 - Stop1A04 - Ponte di sormonto1A05 - Piastra a sbalzo

Elementi di sospensione 1A60 - Staffa di sospensione1A61 - Staffa di sospensione1A66 - Golfare per sospensione1A63 - Gancio a uncino - Per staffa1A64 - Gancio a uncino - Per binario

Elementi di sospensione 1Z10∙250 - Staffa a parete 250 mm1Z10∙400 - Staffa a parete 400 mm1Z20Mrsatrv1A65 - Barra filettata 15 cm

Carrelli di testa 1A10 - Carrello di testa senza corda1A11 - Carrello di testa - Corda laterale1A12 - Carrello di testa - Corda centrale1A14 - Carrello di testa - Corda inferiore1A15 - Kit bracci di sormonto (2 pezzi)1A71 - Braccio finecorsa - Corda sup. e inf.1A74 - Braccio finecorsa - Corda sup. offset

Carrelli 1A20 - Carrello a 2 ruote1A21 - Carrello a 4 ruoteCarrelli per carichi elevati 1A24 - Carrello heavy duty1A24B - Braccio per 1A24 - Corda centrale1A24D - Morsa per 1A24 - Corda inferiore1A25 - Attacco a morsa per scenografie

Rinvii 1A30 - Puleggia di rinvio - Corda inferiore1A31 - Puleggia di testa - Corda inferiore1A32 - Supporto centrale - Corda inferiore1A33 - Puleggia di rinvio sfalsata - Corda inferiore1A34 - Puleggia di testa sfalsata - Corda inferiore1A35 - Supporto laterale - Corda inferiore

Rinvii 1A40 - Puleggia di rinvio1A41 - Pulegge di testa1A42 - Guida corda per sormonto1A43 - Guida corda1A44 - Guida corda per pulegge di testa1A48 - Supporto corda laterale1A72 - Guida per finecorsa

Atlas è una strada per sipari e per scenotecnica ad alte prestazioni, cioè un sistema a binario professionale progettato per gestire in modo agevole e con sicurezza l'apertura di Sipari alla greca e la movimentazione di Ciclorami e di Elementi scenografici sospesi di notevole peso e grandi dimensioni.
La modularità e la vasta e completa dotazione di componenti lo rendono estremamente versatile, può infatti essere assemblato in tutte le configurazioni principali, manuali o motorizzate, ed è facilmente adattabile a situazioni con esigenze particolari.
Grazie all'alta qualità dei suoi componenti è un sistema meccanico di massima affidabilità.
Trova il suo utilizzo ideale in una vasta gamma di contesti, tra cui palcoscenici, studi televisivi, allestimenti fieristici, sale per conferenze.

Applicazioni

Comprendono:
- Sipari alla greca pesanti e di grandi dimensioni
- Ciclorami
- elementi di scena pesanti

Caratteristiche

- estremamente robusto, affidabile e silenzioso
- per configurazioni rettilinee, curve e miste
- curvabile a partire da 100 cm di raggio
- montaggio semplice e veloce
- vasta gamma di componenti
- carrelli per carichi elevati
- motorizzazione con Motore R1 0,37 kW o 0,75 kW

Binario

- profilato in alluminio estruso
- finitura anodizzata nera
- 3,12 kg/m peso
- 600 cm lunghezza massima barre
- 300 cm distanza massima supporti
- 100 cm raggio minimo curvatura

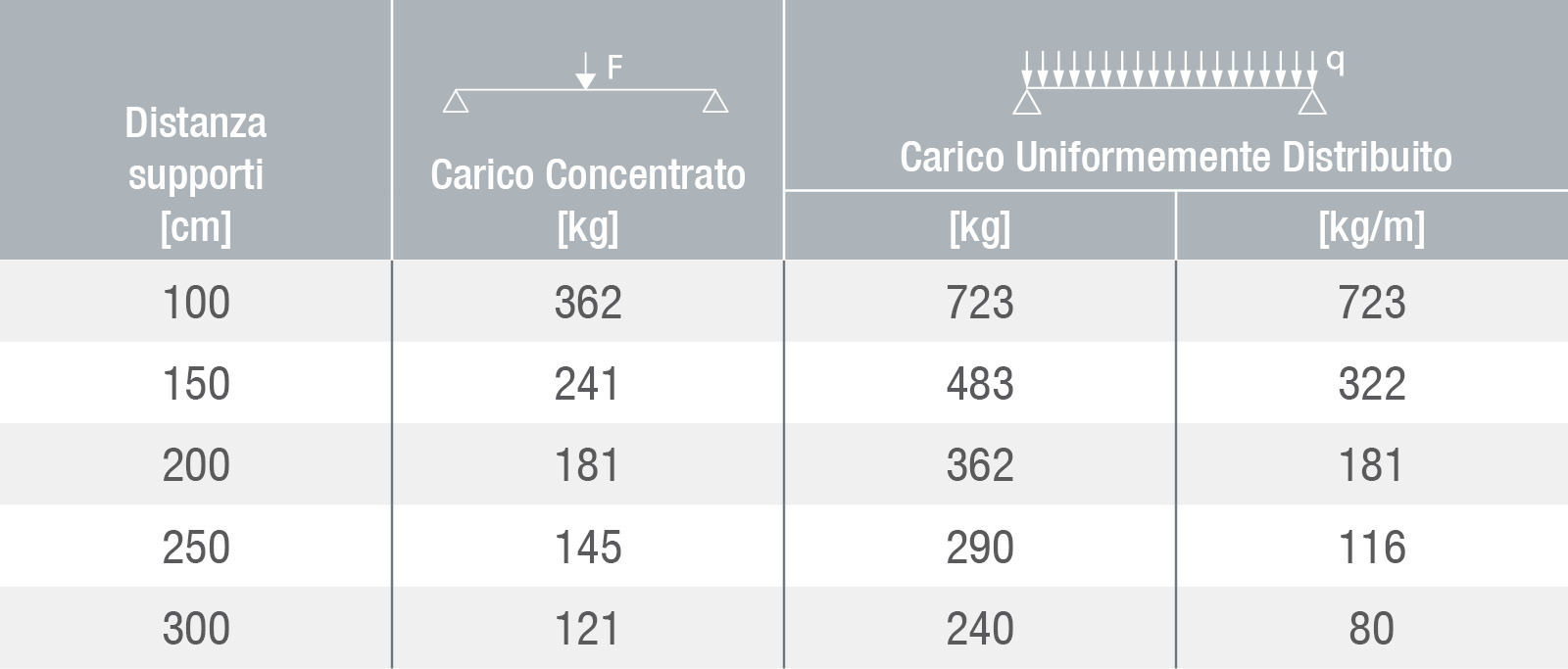

La tabella espone i carichi massimi applicabili al solo binario.
È indispensabile considerare la capacità di carico di ciascun componente del sistema.
Il limite di carico del sistema è determinato dall'elemento più debole.

Carrelli di testa 1A10 a 1A14

- in acciaio verniciato a polvere nero
- 8 ruote con cuscinetti a sfera
- equipaggiabili con diversi bracci accessori
- portata 50 kg

Carrelli 1A20, 1A21

- in acciaio verniciato a polvere nero
- attacco girevole a 360°
- 2 o 4 ruote con cuscinetti a sfera
- paracolpi antirumore in gomma
- portata 25 kg

Carrello 1A24
per carichi elevati

- in acciaio verniciato a polvere nero
- 8 ruote con cuscinetti a sfera
- dispositivo di sicurezza anticaduta
- equipaggiabile con diversi bracci accessori
- portata 150 kg

Corda di manovra

- colore nero
- diametro 8 mm
- 100% poliestere ad alta tenacità

Installazione tipica

- fissaggio a tubi/tralicci
- montaggio a soffitto
- montaggio a parete con 1Z10 - Staffa a parete
- fissaggio a travi con 1Z20 - Morsa per travi
- sospensione con funi o catene

Configurazioni principali

- S. Apertura centrale binario singolo
- D. Apertura centrale binari sovrapposti
- L. Apertura laterale

Azionamento

- H. Manuale senza corda
- C. Manuale a corda con 1Z - Carrucole per azionamento manuale
- M. Elettrico con Motore R1

Oltre alle configurazioni esistenti e in base alle applicazioni specifiche, è possibile sviluppare soluzioni personalizzate per soddisfare particolari necessità.
