7QX30 - Trusses cuadrados 29 cm



7QX30 - Trusses cuadrados 29 cm Torre linealDimensiones de la placa en fundición de aluminio
Ver todos
7QX M10 - Kit de conexión con pernos No. 8 pernos + No. 8 tuercas M10 7QX FC - Kit 4 de conexión rápida No. 4 x 7KSG - Spigot + No. 8 x 7KSP - Clavija cónica + No. 8 x 7KCP - Split pin
7QX30 K 8 - Dado 6 salidas-8 nudos Para componer ángulos y cruces sin usar angulares fijos.Cada Dado solicita un kit de conexión 7QX K FC para cada conexión entre Dado y truss.7QX K FC - Kit de conexión para Dado 6 salidas-8 nudos No. 4 x 7KSM - ½ spigot + tornillo 10x25No. 4 x 7KSP - Clavija cónicaNo. 4 x 7KCP - Split pinNo. 4 pernos7TZ30 K 01 - Llave plantilla Para kit conexión Dado
Base a suelo
Enlaces móviles ganchos rápidos 1 - corto2 - para torres3 - largo
Ángulos de 2 salidas 1 - 45°2 - 60°3 - 90°4 - 120°5 - 135°6 - adjustable de 45° a 335°
Ángulos de 3 salidas 90°
Elementos en T 1 - de 3 salidas2 - de 4 salidasElementos en cruz 3 - de 4 salidas4 - de 5 salidas5 - de 6 salidas

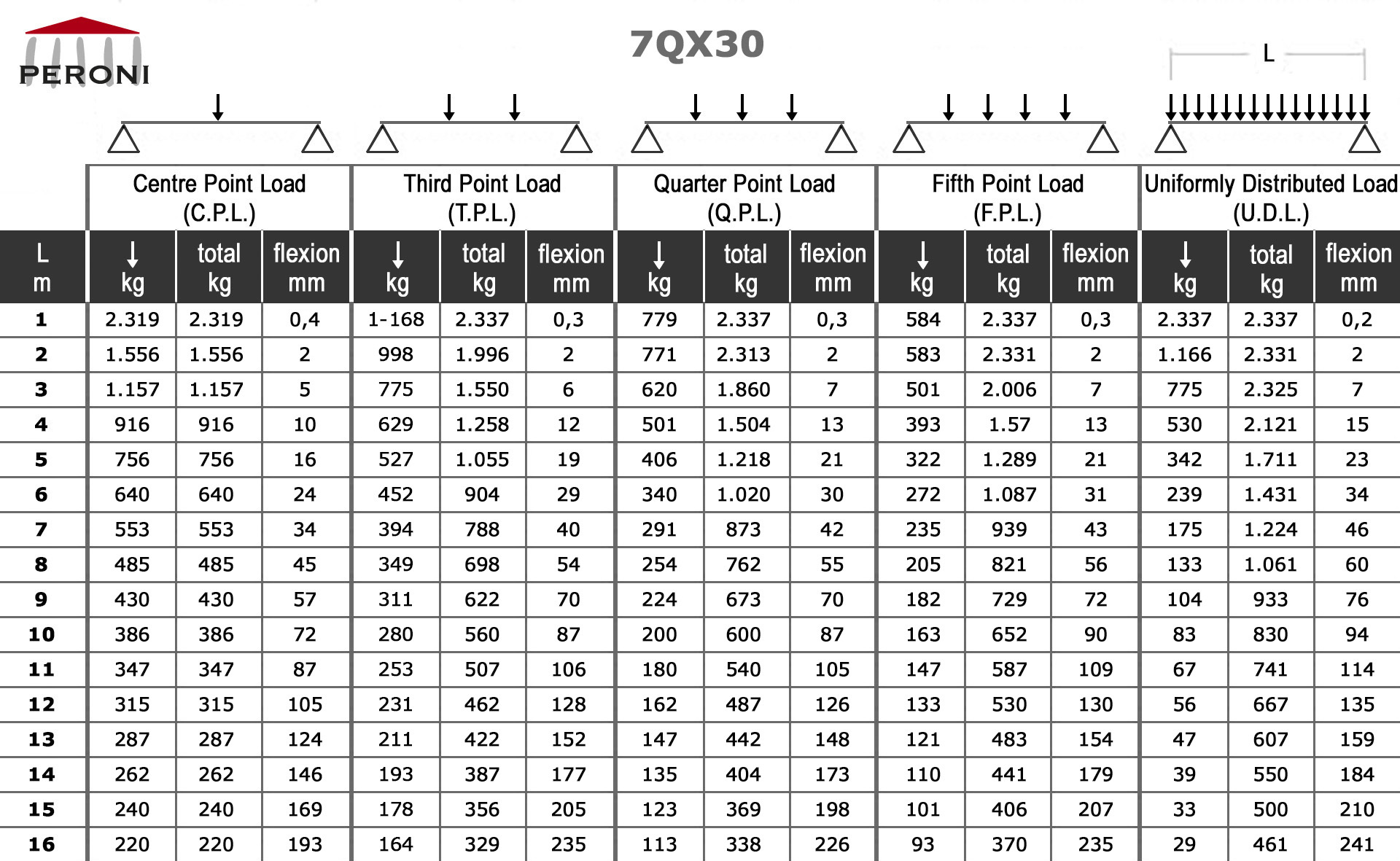

Tabla de las cargas de los trusses lineales

↓ - Carga puntual al centro
↓ ↓ - Cargas puntuales a 1/3
↓ ↓ ↓ - Cargas puntuales a 1/4
↓ ↓ ↓ ↓ - Cargas puntuales a 1/5
↓↓↓↓↓↓↓↓↓↓↓↓ - Carga uniformemente distribuida

La tabla de las cargas ha sido rellenado en concordancia con UN ENV 1999-1-1 (Eurocode9).
Por el cálculo de las cargas permitidas, se ha supuesto que los trusses sean sustentadas sencillamente por las conexiones de las dos extremidades y que las cargas sean aplicadas a los puntos de nudo.
Las cargas son aplicadas a lo largo de la línea central de los trusses.
Por los cálculos se ha tenido en cuenta la carga propia de los trusses.
Los cálculos son referidos a condiciones de carga abstraídas que el Usuario deberá reanalizar para adecuarla a aquellas reales.
Tubos principales
tubo extrudido de aluminio Ø 50 x 2 mm - EN AW 6082 T6
Diagonales
tubo extrudido de aluminio Ø 18 x 2 mm - EN AW 6082 T6
Terminales
placa en fundición de aluminio - EN AC 42200 T6

7QX30
Dimensiones standard de las torres lineales
artículo
largo . . . peso
. cm . . . . . . kg
7QX30 T 010
. 10,5 . . . . 3,0
7QX30 T 021
. 21 . . . . . . 3,3
7QX30 T 025
. 25 . . . . . . 3,4
7QX30 T 029
. 29 . . . . . . 3,7
7QX30 T 050
. 50 . . . . . . 4,8
7QX30 T 100
100 . . . . . . 7,1
7QX30 T 150
150 . . . . . . 9,5
7QX30 T 200
200 . . . . . . 11,8
7QX30 T 250
250 . . . . . . 14,1
7QX30 T 300
300 . . . . . . 16,5
7QX30 T 350
350 . . . . . . 18,8
7QX30 T 400
400 . . . . . . 21,2
