1K - Kompas



Kompas - Sistema de carril Para el movimiento exclusivamente manual con cuerda (longitud recomendada hasta 12 m) o sin cuerda (sin límites de longitud) de:- Telones en americana de apertura central y lateral- cicloramas- Elementos escenográficos ligeros- cortinajes
Ver todos
Riel y componentes 1KB - Riel1KBP - Riel pre-perforado1KS - Tope1KAG - Unión1KD - Placa distanciadora para superposición central
Fijaciones 8C∙50 - Abrazadera para tubo de Ø 50 mm1KAS - Soporte de suspensión 1KB - Carril 1KBP - Carril perforado
Fijación a soporte de madera 8LCA - Tablero de madera 10 x 3 cm1KBP - Riel pre-perforadoFijación con tornillos autorroscantes para madera.El riel pre-perforado también se puede fijar a techos de mampostería u hormigón mediante tacos.
Carros 1KM - Carro de cabeza con mordaza para cuerda1T09 - Carro de cabeza1T14 - Pletina de supero (2 piezas)1KC - Carro 4 ruedas1T13 - Carro 2 ruedas
Poleas 1KO - Polea de reenvío1KV2 - Polea doble de cabeza
1Z - Poleas tensoras manuales 1Z01 - Polea tensora adjustable1Z02 - Polea tensora de lastre1Z03 - Polea tensora de resorte1Z04 - Polea tensora de estribo
Limonaia di Palazzo Ruschi El montaje de un carril Kompas con trayectoria elipsoidal ...
Kompas es la solución básica de nuestra gama de sistemas de rieles para la apertura de Cicloramas y de Elementos escenográficos suspendidos de peso medio-ligero.
Está diseñado para configuraciones simples, donde se requiere un sistema compacto, económico y fácil de instalar.

El perfil de aluminio está disponible en dos versiones:
- Estándar, para instalaciones con escuadras
- Perforado, con orificios a paso regular para fijación directa al techo, especialmente indicado para soportes de madera

El sistema admite dos modos de funcionamiento:
- Arrastre manual, compatible con trazados rectos o curvos
- Accionamiento con cuerda lateral, disponible solo para trazados rectilíneos con un único riel

En la configuración con cuerda lateral, el sistema utiliza un riel único y es adecuado para trazados rectos de hasta 12 metros de longitud.
La superposición central de los telones se realiza mediante escuadras especiales montadas en los carros de cabecera, que permiten un solape de aproximadamente 50 cm.

Kompas no es compatible con motorización.
Para configuraciones más complejas o que requieran mayor flexibilidad o integración con motores, se recomienda la línea TRX, desarrollada para satisfacer requisitos técnicos más avanzados.
Aplicaciones
accionamiento manual de:
- Telones en americana de peso medio
- Cicloramas
- scenic elements livianos
Principales características
- facilidad de uso
- tamaño compacto
- funcionamiento silencioso
- alta fiabilidad
- rentabilidad

Riel
- perfil de aluminio extruido
- acabado anodizado negro
- 780 g/m peso
- 600 cm de longitud máxima de barra

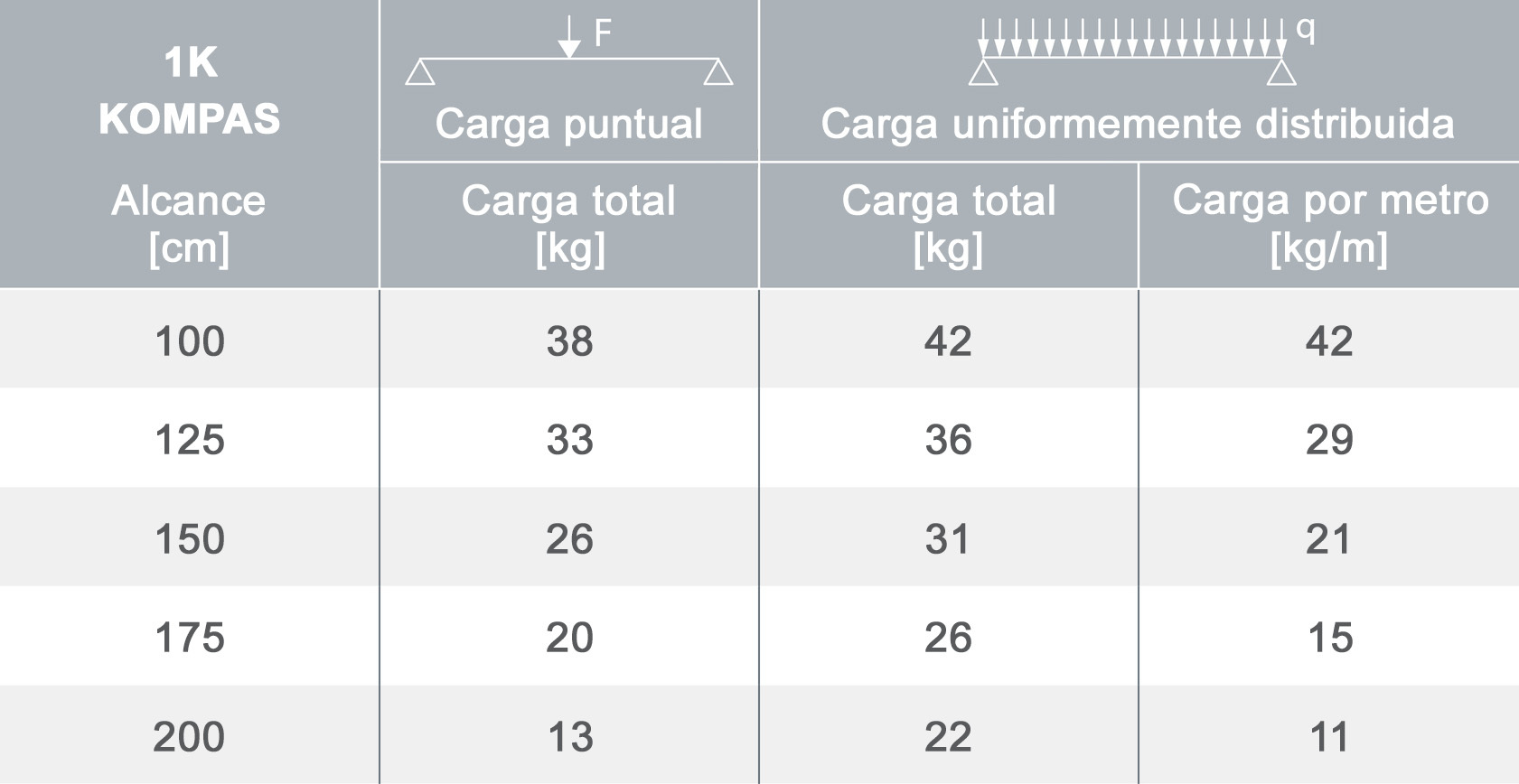

- 200 cm alcance máximo
- 30 cm radio mínimo de combadura

Carros
1KM Carro de cabecera
- Fabricado en acero pintado al polvo negro
- 8 ruedas con rodamientos de bolas
- Equipado con pinza lateral para sistemas con cuerda
- Capacidad de carga: 20 kg

1T09 Carro de cabecera
- Fabricado en acero pintado al polvo negro
- 8 ruedas con rodamientos de bolas
- Para sistemas con tracción manual
- Capacidad de carga: 20 kg

1KC
- Fabricado en aluminio anodizado negro
- 4 ruedas con rodamientos de bolas
- Capacidad de carga: 20 kg

1T13
- Fabricado en nailon de alta resistencia
- Fijación giratoria de 360°
- 2 ruedas con rodamientos de bolas
- Tope de goma antirruido
- Capacidad de carga: 10 kg

Cuerda de maniobra
- color negro
- diámetro 8 mm
- 100 % poliéster de alta tenacidad

Opciones de fijación
- montaje en techo (1KBP - Carril perforado)
- montaje en pared
- fijación a tubos/estructuras (Ø50 mm tubo)

Configuraciones
- S. Apertura central riel único
- L. Apertura lateral
Controle movimiento
- H. Manual sin cuerda
- C. Manual con cuerda

Carta de colores

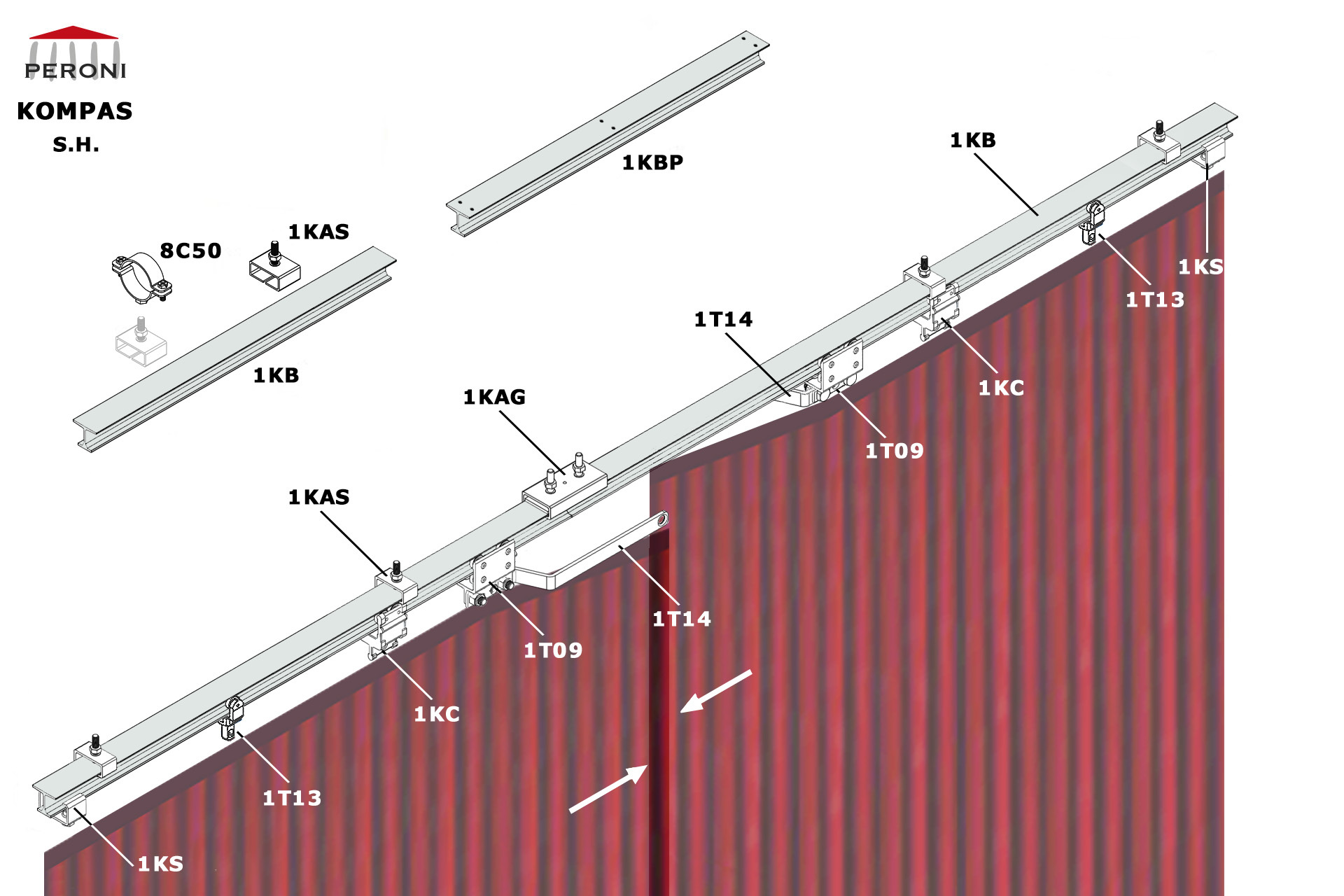

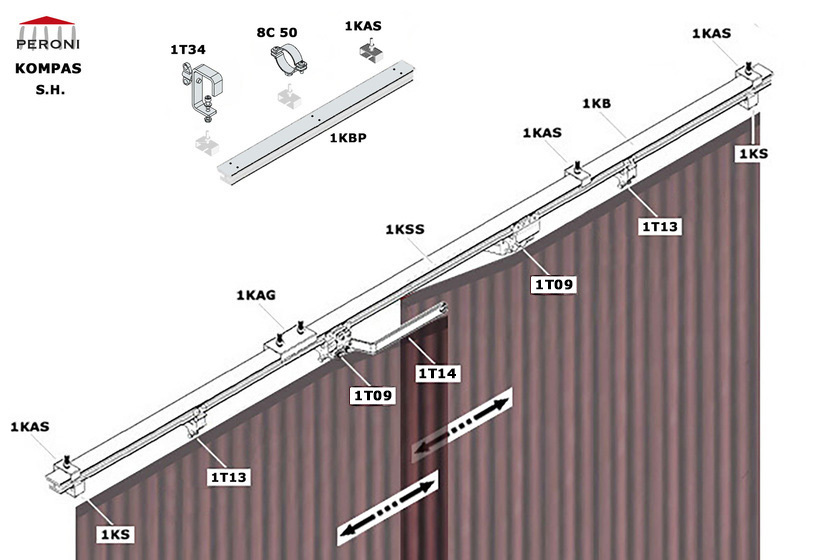

Carril configuración S.H. S. Apertura central riel únicoH. Manual sin cuerdapara superposición central hasta 50 cmConfiguración también posible con rieles curvadosComponentes1KB - Riel recto1KAG - Unión1KS - Tope1T09 - Carro cabeza1T14 - Pletina de supero1T13 - Carro 2 ruedasFijación1KBP - Riel recto pre-perforado1KAS - Enganche suspensión8C50-Collarea2foriKompas

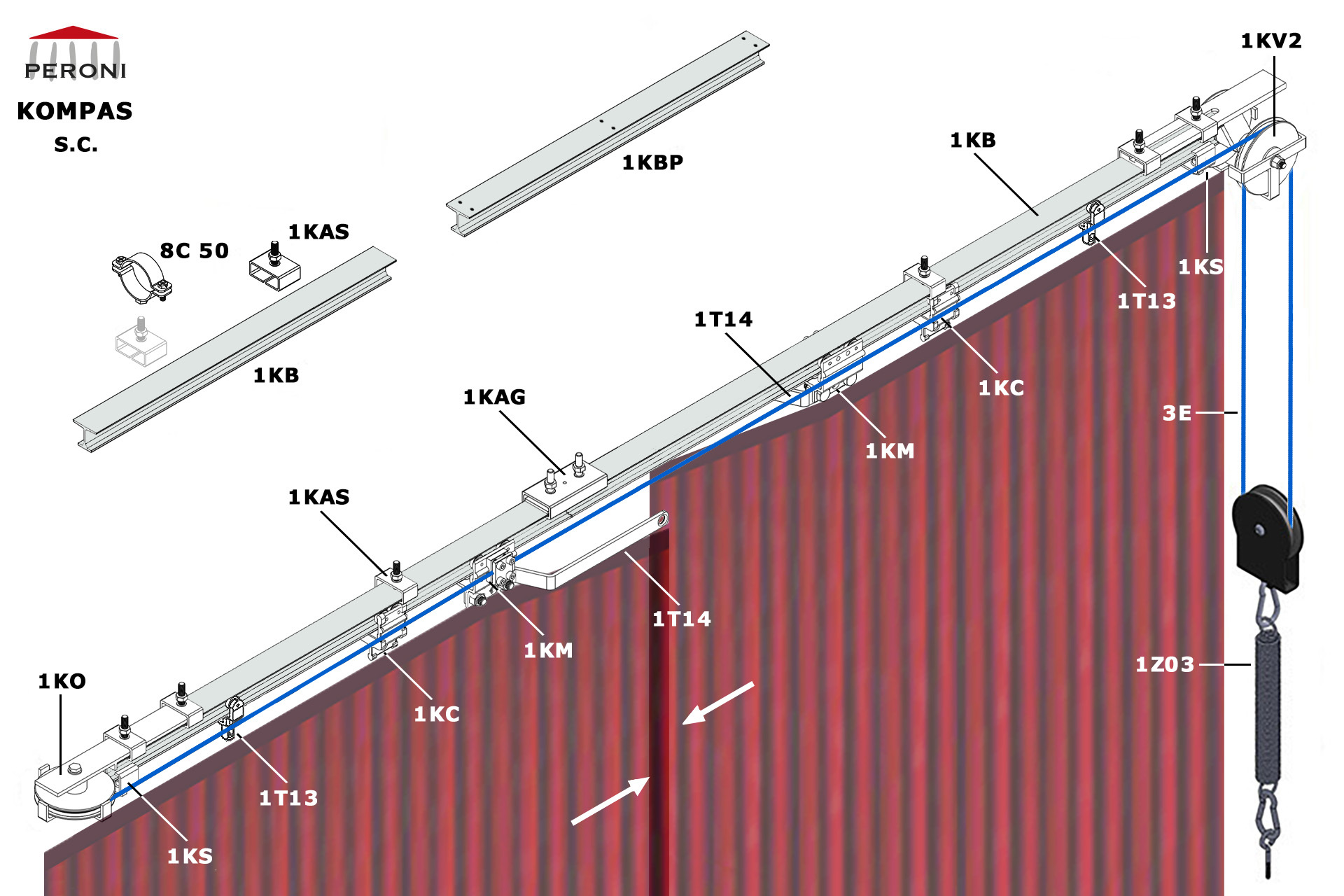

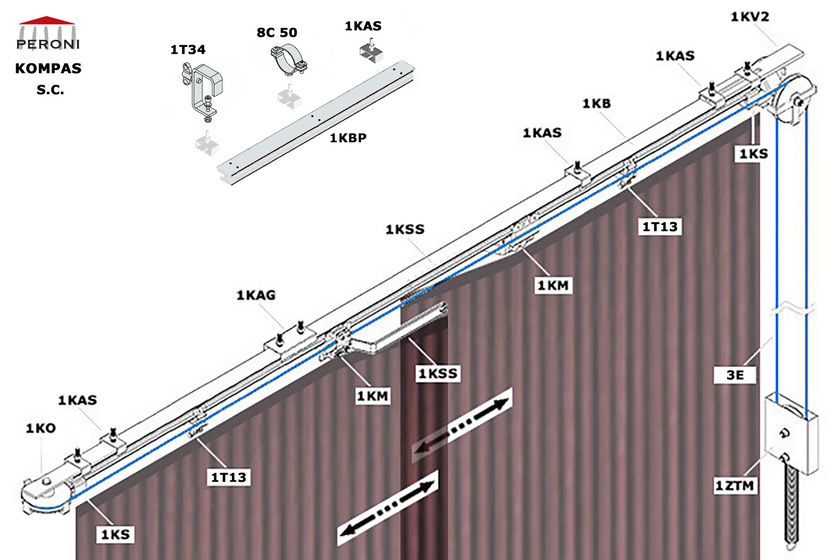

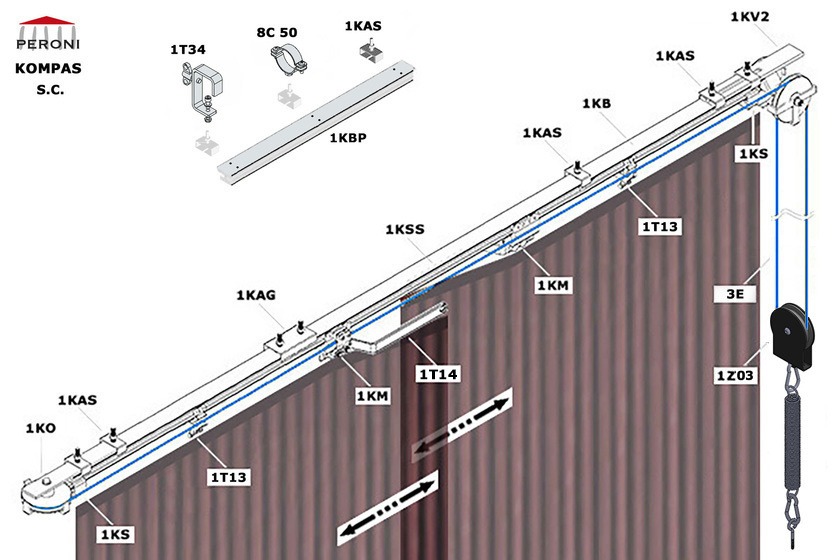

Carril configuración S.C. S. Apertura central riel únicoC. Manual con cuerdapara superposición central hasta 50 cmComponentes1KB - Riel recto1KAG - Unión1KS - Tope1KM - Carro cabeza1T14 - Pletina de supero1T13 - Carro 2 ruedas1KO - Polea horizontal1KV2 - Polea doble1Z03 - Ver todas las opciones3E-CordapoliestereFijación1KBP - Riel recto pre-perforado1KAS - Enganche suspensión8C50-Collarea2foriKompas

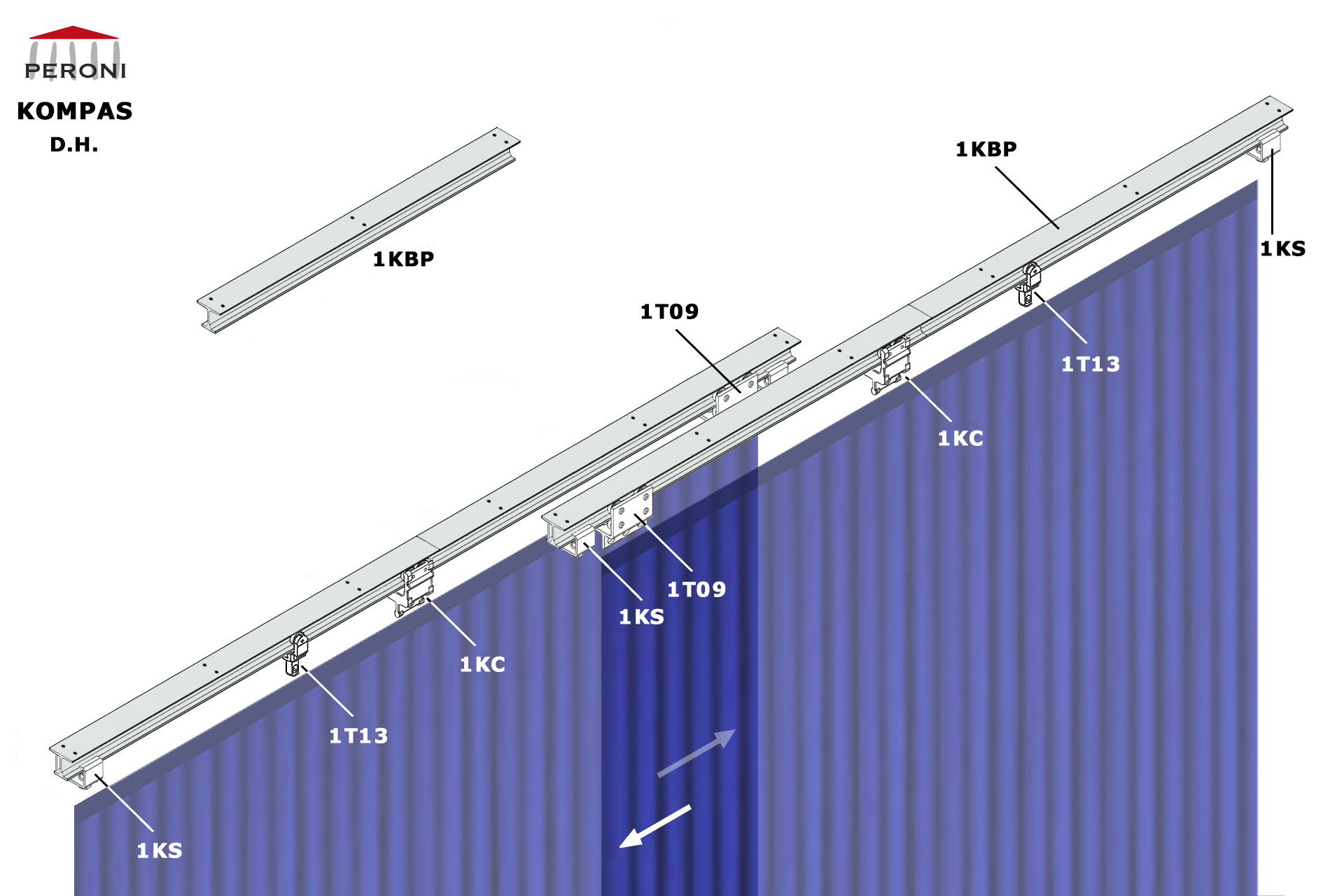

Carril configuración D.H. D. Apertura central riel doble rectoH. Manual sin cuerdasuperposición central superior a 50 cmConfiguración también posible con rieles curvadosComponentes1KBP - Riel recto pre-perforado1KS - Tope1T09 - Carro de cabeza1T13 - Carro 2 ruedas

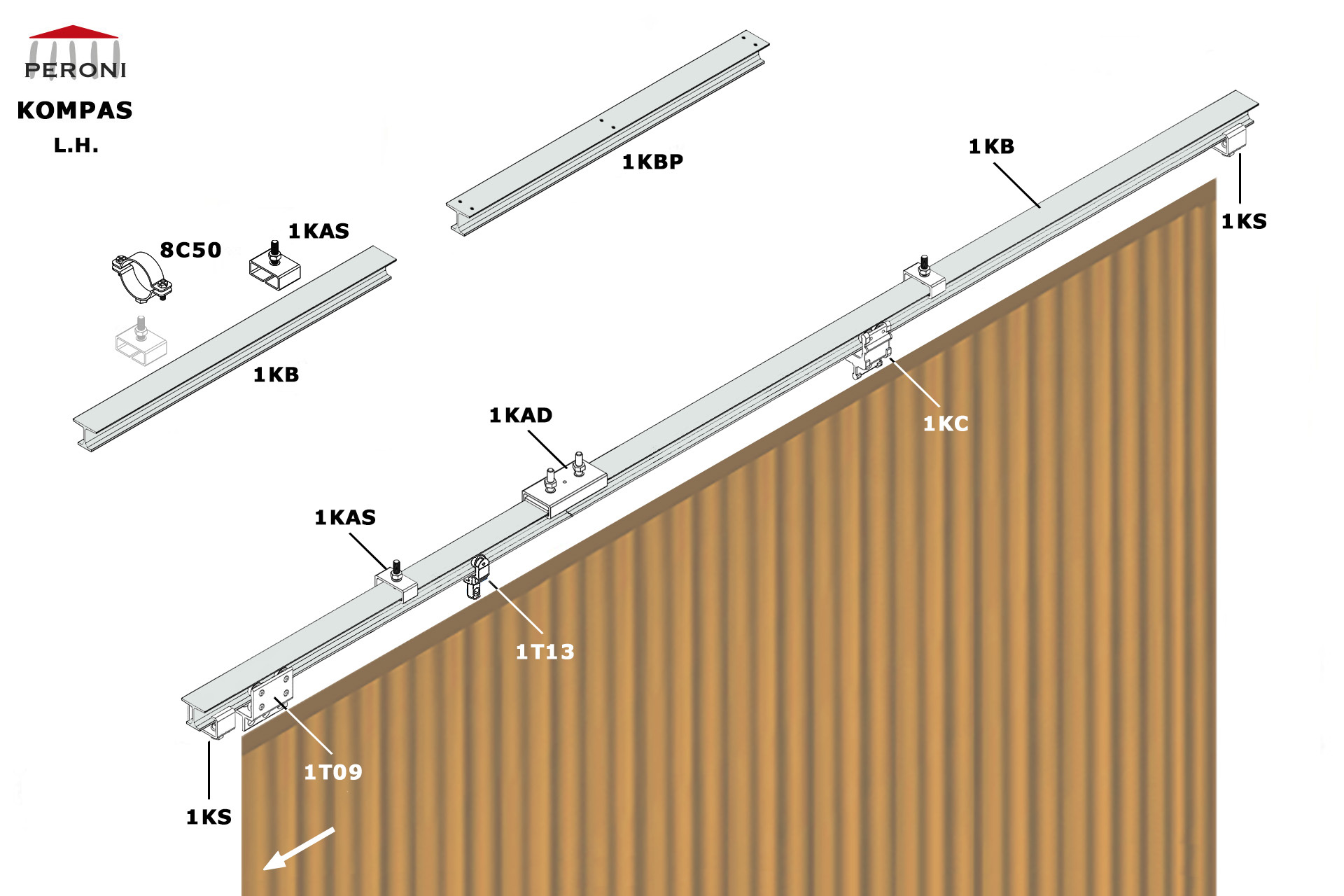

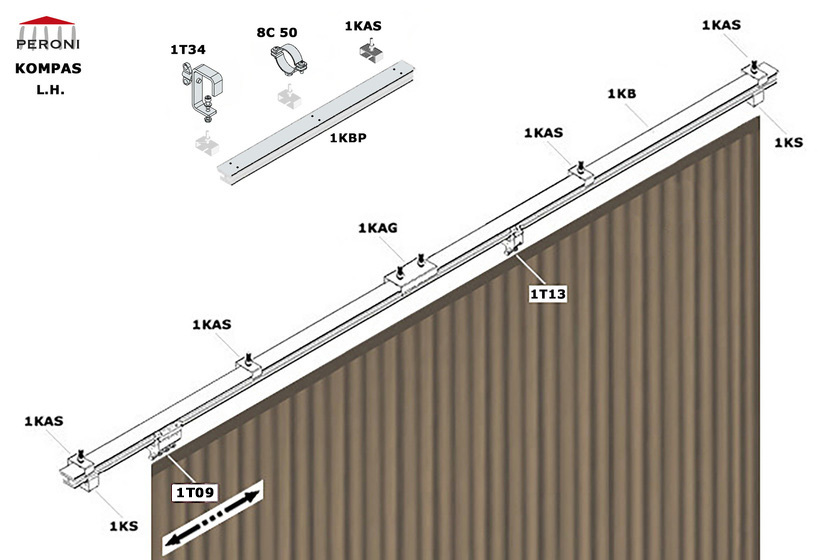

Carril configuración L.H. L. Apertura lateralH. Manual sin cuerdaConfiguración también posible con rieles curvadosComponentes1KB - Riel recto1KAG - Unión1KS - Tope1T09 - Carro cabeza1T13 - Carro 2 ruedasFijación1KBP - Riel recto pre-perforado1KAS - Enganche suspensión8C50-Collarea2foriKompas

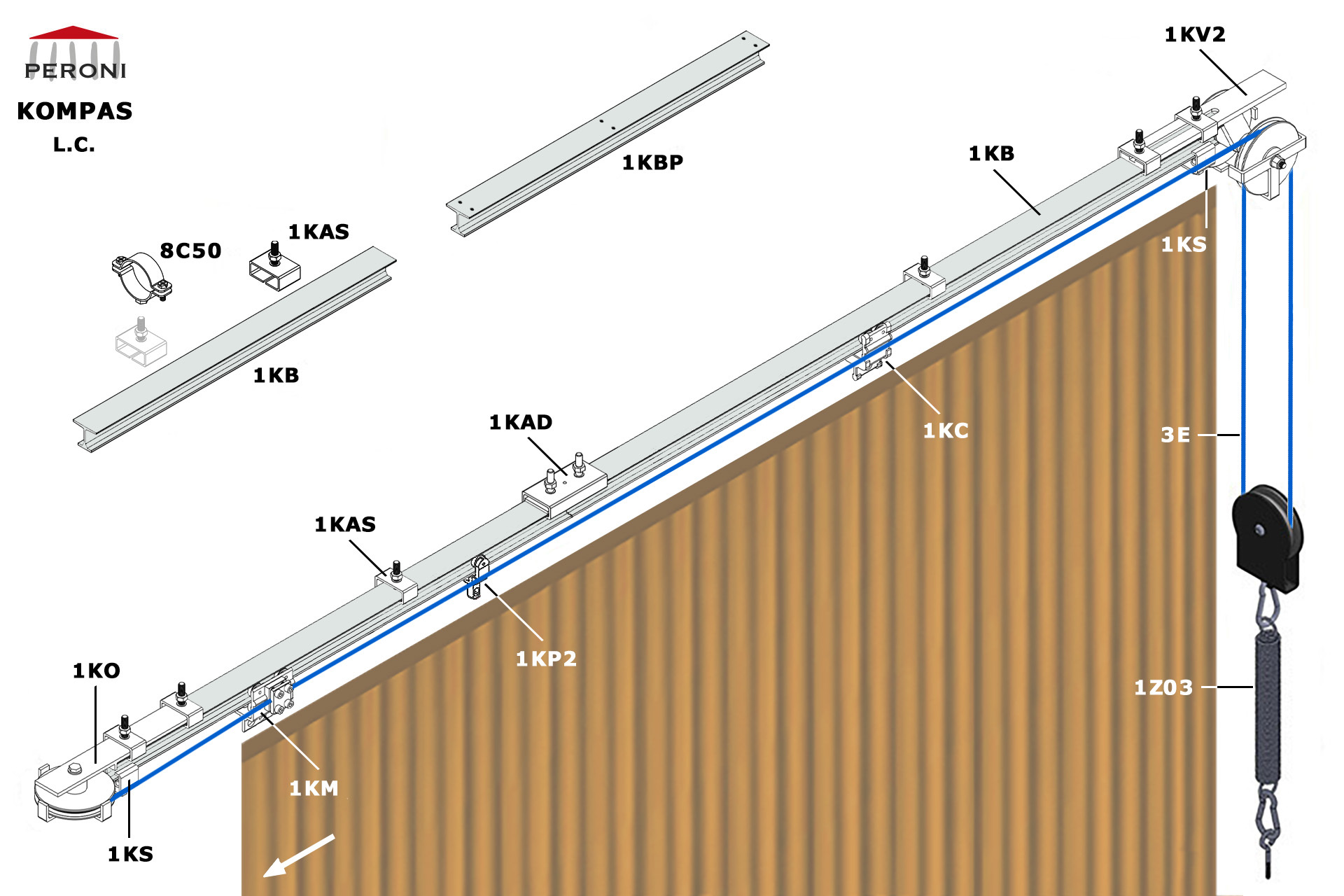

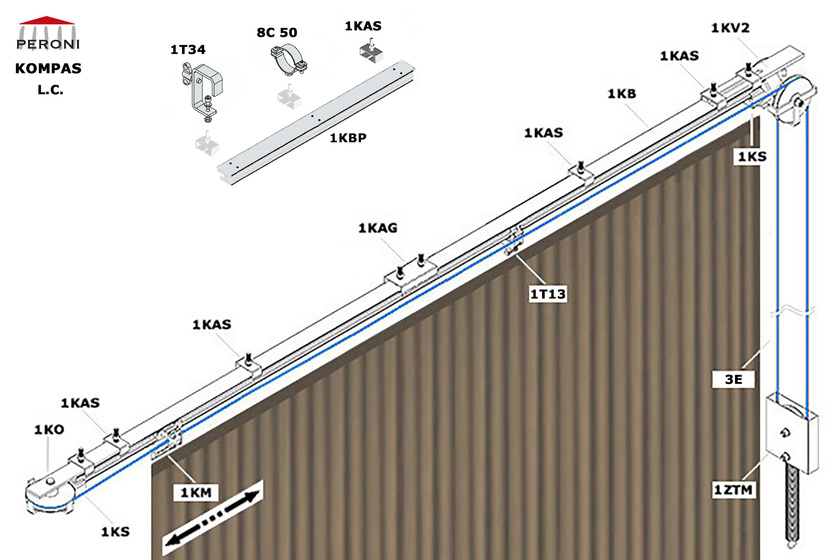

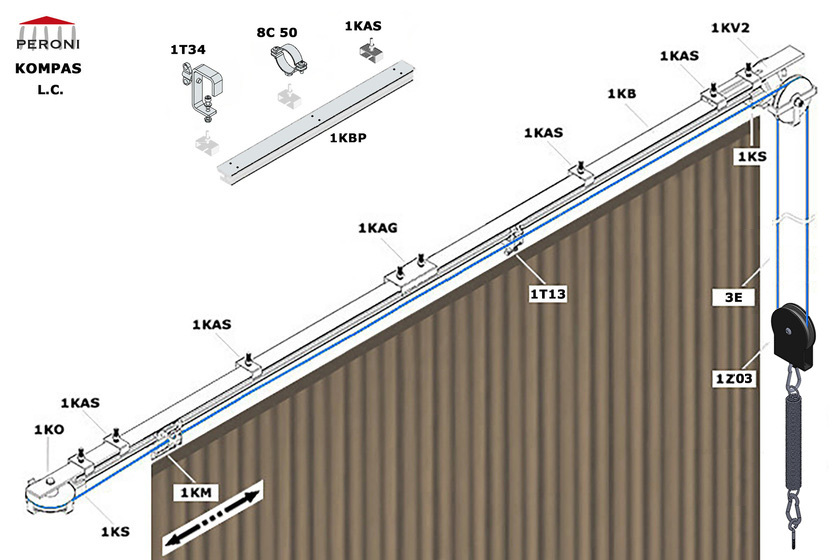

Carril configuración L.C. L. Apertura lateralC. Manual con cuerdaComponentes1KB - Riel recto1KAG - Unión1KS - Tope1KM - Carro cabeza1T13 - Carro 2 ruedas1KO - Polea horizontal1KV2 - Polea doble1Z01 - Ver todas las opciones3E-CordapoliestereFijación1KBP - Riel recto pre-perforado1KAS - Enganche suspensión8C50-Collarea2foriKompas
