7QX40 - Trusses cuadrados 40 cm



7QX40 - Trusses cuadrados 40 cm Dimensiones standard de las torres linealesartículo - largo ........ peso. cm ............ kg 7QX40 T 010 - ..10 ............ 4,4 7QX40 T 025 - ..25 ............ 5,0 7QX40 T 050 - ..50 ............ 6,7 7QX40 T 100 - 100 .......... 10,0 7QX40 T 150 - 150 .......... 13,2 7QX40 T 200 - 200 .......... 16,6 7QX40 T 250 - 250 .......... 19,9 7QX40 T 300 - 300 .......... 23,2 7QX40 T 350 - 350 .......... 26,5 7QX40 T 400 - 400 .......... 29,8
Ver todos

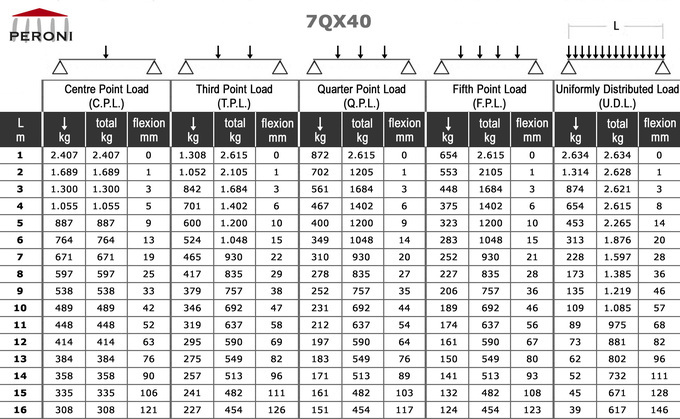

7QX40 - Trusses cuadrados 40 cm Tabla de las cargas de los trusses lineales ↓ - Carga puntual al centro ↓ ↓ - Cargas puntuales a 1/3 ↓ ↓ ↓ - Cargas puntuales a 1/4 ↓ ↓ ↓ ↓ - Cargas puntuales a 1/5 ↓↓↓↓↓↓↓↓↓↓↓↓ - Carga uniformemente distribuida La tabla de las cargas ha sido rellenado en concordancia con UN ENV 1999-1-1 (Eurocode9). Por el cálculo de las cargas permitidas, se ha supuesto que los trusses sean sustentadas sencillamente por las conexiones de las dos extremidades y que las cargas sean aplicadas a los puntos de nudo. Las cargas son aplicadas a lo largo de la línea central de los trusses. Por los cálculos se ha tenido en cuenta la carga propia de los trusses. Los cálculos son referidos a condiciones de carga abstraídas que el Usuario deberá reanalizar para adecuarla a aquellas reales.
7QX40 - Trusses cuadrados 40 cm7QX40 K 8 - Dado 6 salidas-8 nudos Para componer ángulos y cruces de múltiples formas sin una dotación de angulares fijos.Cada Dado solicita un kit de conexión 7QX K FC para cada conexión entre Dado y truss. 7QX K FC - Kit de conexión para Dado 6 salidas-8 nudos El kit es formado por:n. 4 clavijas cónicasn. 4 split pinn. 4 half spigot (huevitos)n. 4 pernos 7TZ30 K 01 - Llave para kit conexión Dado
7QX40 - Trusses cuadrados 40 cm7QX M10 - Kit de conexión con pernos - n. 8 pernos- n. 8 dados 7QX FC - Kit de conexión rápida - n. 8 clavijas cónicas- n. 8 split pins- n. 4 spigots (huevitos)
7QX40 - Trusses cuadrados 40 cm1 - base a sueloEnlaces móviles ganchos rápidos 2 - corto3 - para torres
7QX40 - Trusses cuadrados 40 cmÁngulos de 2 salidas 7QX30 A L2 ADJ - adjustable de 45° a 335°
7QX40 - Trusses cuadrados 40 cmÁngulos de 3 salidas - 90°
7QX40 - Trusses cuadrados 40 cmElementos en T 1 - de 3 salidas2 - de 4 salidas Elementos en cruz 3 - de 4 salidas4 - de 5 salidas5 - de 6 salidas
Tubos principales
tubo extrudido de aluminio Ø 48 x 3 mm - EN AW 6082 T6
Diagonales
tubo extrudido de aluminio Ø 22 x 2 mm - EN AW 6082 T6
Terminales
lámina en fusión de aluminio - EN AC 42200 T6

7QX30 - Dimensiones standard de las torres lineales
artículo
largo ........ peso
. cm ............ kg
7QX40 T 010
..10 ............ 4,4
7QX40 T 025
..25 ............ 5,0
7QX40 T 050
..50 ............ 6,7
7QX40 T 100
100 .......... 10,0
7QX40 T 150
150 .......... 13,2
7QX40 T 200
200 .......... 16,6
7QX40 T 250
250 .......... 19,9
7QX40 T 300
300 .......... 23,2
7QX40 T 350
350 .......... 26,5
7QX40 T 400
400 .......... 29,8
