Sistema de carril TRX10 1T01 - Riel TRX10 perfil de aluminio negro mate anodizadobarras de 600 cm
Ver todos
Riel y componentes 1T01 - Riel recto1T02 - Unión1T02T - Unión para giras1T03 - Tope1T04 - Placa distanciadora1T05 - Placa offset
Carros 1T10 - Carro de cabeza1T11 - Carro de cabeza cuerda lateral1T12 - Carro de cabeza cuerda central1T13 - Carro 2 ruedas1T14 - Pletina de supero (2 piezas)1T15 - Patìn final carrera cuerda lateral1T16 - Patìn final carrera cuerda central
Poleas 1T20 - Polea horizontal1T21 - Polea doble1T22 - Guía cuerda central1T23 - Alineador cuerda1T24 - Soporte cuerda lateral1Z01 - Polea tensora adjustable
Fijaciones 1T30 - Enganche suspensión1T31 - Enganche susp. cuerda central1T34 - Abrazadera de gancho + tornillo1T35 - Abraz. gancho + tornillo martillo1T36 - Abraz. Ø 50 mm + tornillo martillo1T37 - Varilla roscada martillo1T38A - Cáncamo + tornillo1T38B - Cáncamo + tornillo martillo
Cibeles, ''Colgando del Centro'' Ejemplo de disposición como espacio para eventos del pasaje central de un edificio histórico monumental de Madrid.El proyecto utilizó un sistema de carril TRX10 con accionamiento manual de arrastre sin cuerda ...
... y un Telón en americana con apertura lateral.El telón / cortinado se fabricó en módulos con fruncido vertical y doble cara.También realiza las funciones de Telón acústico y Telón barrera insonorizante.
Teatro Biondo, ''Cuento de hadas personal'' Carril TRX10 con desarrollo de semielipse.La apertura es central de riel doble con solape de 100 cm, movimiento con cuerda y polea de tensión para suelo.El Telón en americana fue confeccionado con EVT - Light Sceno Poly y fruncido vertical 100%.
Aplicaciones
TRX10 es un sistema profesional de carril modular para:
- Telones en americana de peso medio
- cicloramas
- elementos de escena livianos
La solución perfecta para escenarios, platós, ferias, salas de conferencias, etc.
Principales características
- montaje rápido y fácil
- robustez
- operación silenciosa
- gran versatilidad
- amplia gama de componentes
- configuraciones curvas
- configuraciones motorizadas
- probado y altamente confiable

Riel
- perfil de aluminio extruido
- acabado anodizado negro
- 946 g / m peso
- 600 cm longitud máxima de barra
- 200 cm alcance máximo
- 50 cm radio mínimo de combadura
Carga riel

Carros
- ruedas de nylon con rodamientos de bolas
- con parachoques de goma antirruido
Carga carros
- 1T10 / 11 / 12 - Carros cabeza: 30 kg
- 1T13 - Carro 2 ruedas: 10 kg
- 1KC - Carro 4 ruedas: 20 kg

Opciones de fijación
- a tubos
- a trusses
- a techo
- a pared
- a la estructuras de escenario (tubo Ø 5 cm)
- suspendido con cables
- a vigas de metal

Configuraciones principales
- S. Apertura central riel único
- D. Apertura central riel doble
- L. Apertura lateral
Controle movimiento para configuraciones
S. / D. / L.
- H. Manual sin cuerda*
- C. Manual con cuerda*
- M. Motorizada* ( motores 2DR1 y 2DR2 )

* son posibles carriles rectos y curvados
Se pueden desarrollar soluciones personalizadas para satisfacer necesidades particulares

Carta de colores

Carril configuración S–.H. S–. Apertura central riel único rectoH. Manual sin cuerdasuperposición central hasta 50 cmComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1T10 - Carro de cabeza1T13 - Carro 2 ruedas1T14 - Pletina de superoFijación1T30 - Enganche suspensión1T35 - Hook clamp + channel nut1T36 - Abrazadera Ø 50 mm + channel nut
Carril configuración Sᴖ.H. Sᴖ. Apertura central riel único curvadoH. Manual sin cuerdasuperposición central hasta 50 cmComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1T10 - Carro de cabeza1T13 - Carro 2 ruedas1T14 - Pletina de superoFijación1T30 - Enganche suspensión1T35 - Hook clamp + channel nut1T36 - Abrazad. Ø 50 mm + channel nut
Carril configuración S–.C. S–. Apertura central riel único rectoC. Manual con cuerdasuperposición central hasta 50 cmComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1T11 - Carro de cabeza cuerda lateral1T13 - Carro 2 ruedas1T14 - Pletina de superoControl movimiento1T20 - Polea horizontal1T21 - Polea doble1T24 - Soporte cuerda lateral1Z01 - Polea tensora adjustable3E - Cuerda Poly Ø 8 mmFijación1T30 - Engance suspensión1T34 - Hook clamp + tornillo1T36 - Abrazadera Ø 50 mm + channel nut
Carril configuración S–.M1. S–. Apertura central riel único rectoM1. Motorizada, telón hasta 300 kgsuperposición central hasta 50 cmComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1T11 - Carro de cabeza cuerda lateral1T13 - Carro 2 ruedas1T14 - Pletina de superoControl movimiento1T20 - Polea horizontal1T21 - Polea doble1T24 - Soporte cuerda lateral1T15 - Patín final de carrera para 1T11 + 1T501T50 - Final de carrera para 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙M0 - Tablero eléctrico M0 3E - Cuerda Poly Ø 8 mmFijación1T30 - Engance suspensión1T34 - Hook clamp + tornillo1T36 - Abrazadera Ø 50 mm + channel nut
Carril configuración S–.M2. S–. Apertura central riel único rectoM2. Motorizada, telón hasta 125 kgsuperposición central hasta 50 cmComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1KS - Tope1T11 - Carro de cabeza cuerda lateral1T13 - Carro 2 ruedas1T14 - Pletina de superoControl movimiento1T20 - Polea horizontal1T24 - Soporte cuerda lateral1T15 - Patín final de carrera para 1T11 + 1T501T50 - Final de carrera para 1T11 + 1T152DR2-RDS2QEM-7G1-152QE∙M0 - Tablero eléctrico M0 3E - Cuerda Poly Ø 8 mmFijación1T30 - Engance suspensión1T34 - Hook clamp + tornillo1T36 - Abrazadera Ø 50 mm + channel nut
Carril configuración Sᴖ.C. Sᴖ. Apertura central riel único curvadoC. Manual con cuerdasuperposición central hasta 50 cmComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1T12 - Carro de cabeza cuerda central1T13 - Carro 2 ruedas1T14 - Pletina de superoControl movimiento1T20 - Polea horizontal1T21 - Polea doble1T22 - Guía cuerda central1T23 - Alineador cuerda polea doble1Z01 - Polea tensora adjustable3E - Cuerda Poly Ø 8 mmFijación1T31 - Enganche susp. cuerda central1T34 - Hook clamp + tornillo
Carril configuración Sᴖ.M1. Sᴖ. Apertura central riel único curvadoM1. Motorizada, telón hasta 200 kgsuperposición central hasta 50 cmComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1T12 - Carro de cabeza cuerda superior1T13 - Carro 2 ruedas1T14 - Pletina de superoControl movimiento1T20 - Polea horizontal1T21 - Polea doble1T22 - Guía cuerda superior1T23 - Alineador cuerda polea doble1T16 - Patín final de carrera para 1T12+1T52+1T531T52 + 1T53 - Final de carrera para 1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Tablero eléctrico M0 3E - Cuerda Poly Ø 8 mmFijación1T31 - Enganche susp. cuerda sup.1T34 - Hook clamp + tornillo
Carril configuración Sᴖ.M2. Sᴖ. Apertura central riel único curvadoM2. Motorizada, telón hasta 100 kgsuperposición central hasta 50 cmComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1KS - Tope1T12 - Carro de cabeza cuerda superior1T13 - Carro 2 ruedas1T14 - Pletina de superoControl movimiento1T20 - Polea horizontal1T22 - Guía cuerda superior1T23 - Alineador cuerda polea doble1T16 - Patín final de carrera 1T12+1T52+1T531T52 + 1T53 - Final de carrera 1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Tablero eléctrico M0 3E - Cuerda Poly Ø 8 mmFijación1T31 - Enganche susp. cuerda sup.1T34 - Hook clamp + tornillo
Carril configuración X–.H. X–. Apertura central riel único separado rectoH. Manual sin cuerdasuperposición central hasta 100 cmComponentes1T01 - Riel recto1T01C-S - Riel curvado para separación1T02 - Unión1T03 - Tope1T04 - Placa distanciadora1T10 - Carro de cabeza1T13 - Carro 2 ruedasFijación1T30 - Enganche suspensión1T35 - Hook clamp + channel nut1T36 - Abrazadera Ø 50 mm + channel nut
Carril configuración X–.C. X–. Apertura central riel único separado rectoC. Manual con cuerdasuperposición central hasta 100 cmComponentes1T01 - Riel recto1T01C-S - Riel curvado para separación1T02 - Unión1T03 - Tope1T04 - Placa distanciadora1T11 - Carro de cabeza cuerda lateral1T13 - Carro 2 ruedasControl movimiento1T20 - Polea horizontal1T21 - Polea doble1T24 - Soporte cuerda lateral1Z01 - Polea tensión3E - Cuerda Poly Ø 8 mmFijación1T30 - Enganche suspensión1T35 - Hook clamp + channel nut1T36 - Abrazadera Ø 50 mm + channel nut
Carril configuración X–.M1. X–. Apertura central riel único separado rectoM1. Motorizada, telón hasta 300 kgsuperposición central hasta 100 cmComponentes1T01 - Riel recto1T01C-S - Riel curvado para separación1T02 - Unión1T03 - Tope1T04 - Placa distanciadora1T11 - Carro de cabeza cuerda lateral1T13 - Carro 2 ruedasControl movimiento1T20 - Polea horizontal1T21 - Polea doble1T24 - Soporte cuerda lateral1T15 - Patín final de carrera para 1T11 + 1T501T50 - Final de carrera para 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙M0 - Tablero eléctrico M0 3E - Cuerda Poly Ø 8 mmFijación1T30 - Engance suspensión1T34 - Hook clamp + tornillo1T36 - Abrazadera Ø 50 mm + channel nut
Carril configuración X–.M2. X–. Apertura central riel único separado rectoM2. Motorizada, telón hasta 125 kgsuperposición central hasta 100 cmComponentes1T01 - Riel recto1T01C-S - Riel curvado para separación1T02 - Unión1T03 - Tope1KS - Tope1T04 - Placa distanciadora1T11 - Carro de cabeza cuerda lateral1T13 - Carro 2 ruedasControl movimiento1T20 - Polea horizontal1T24 - Soporte cuerda lateral1T15 - Patín final de carrera para 1T11 + 1T501T50 - Final de carrera para 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙M0 - Tablero eléctrico M0 3E - Cuerda Poly Ø 8 mmFijación1T30 - Engance suspensión1T34 - Hook clamp + tornillo1T36 - Abrazadera Ø 50 mm + channel nut

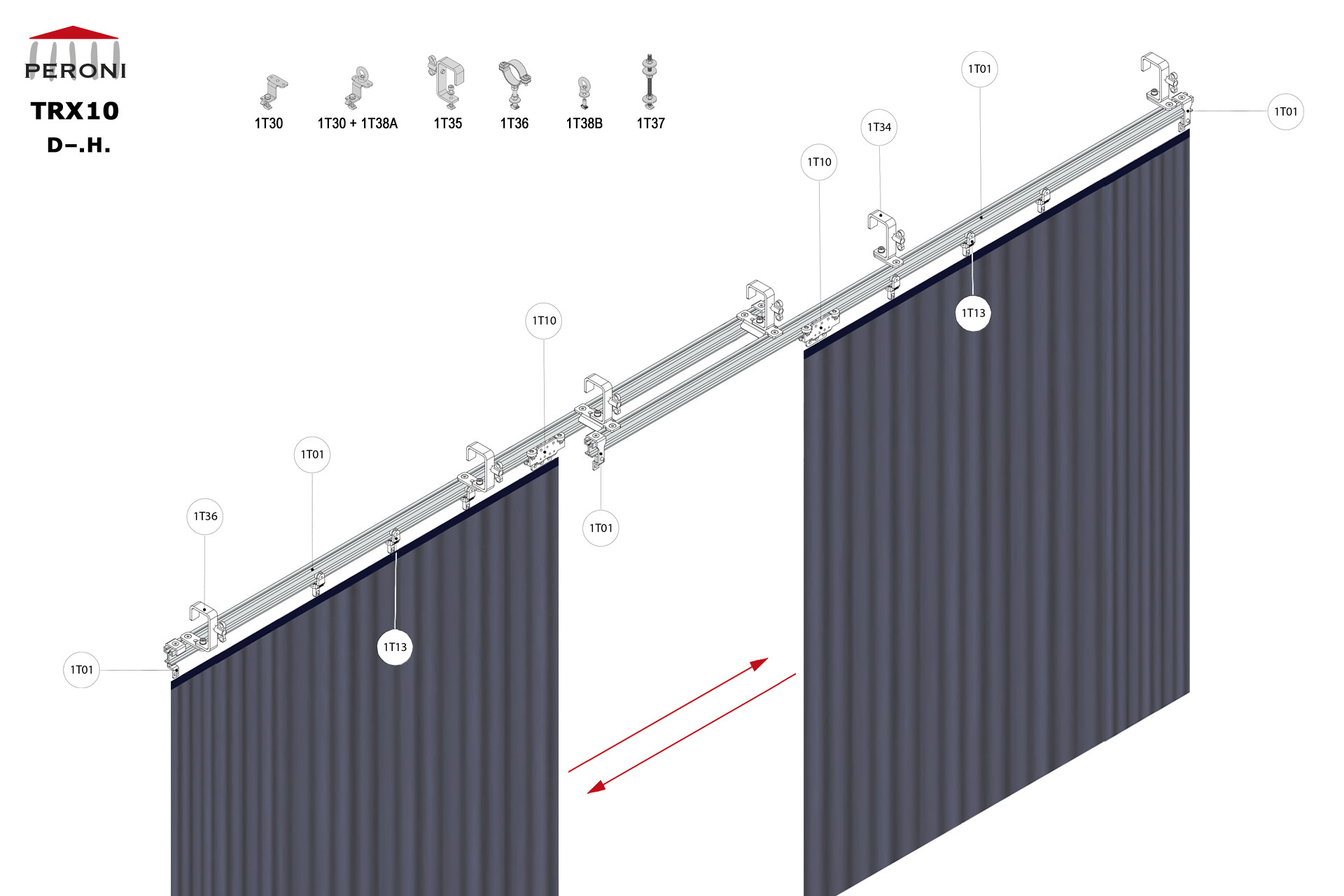

Carril configuración D–.H. D–. Apertura central riel doble rectoH. Manual sin cuerdasuperposición central superior a 50 cmComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1T04 - Placa distanciadora1T10 - Carro de cabeza1T13 - Carro 2 ruedasFijación1T30 - Enganche susp. cuerda sup.1T34 - Hook clamp + tornillo + 1T05 - Alargador 1T34

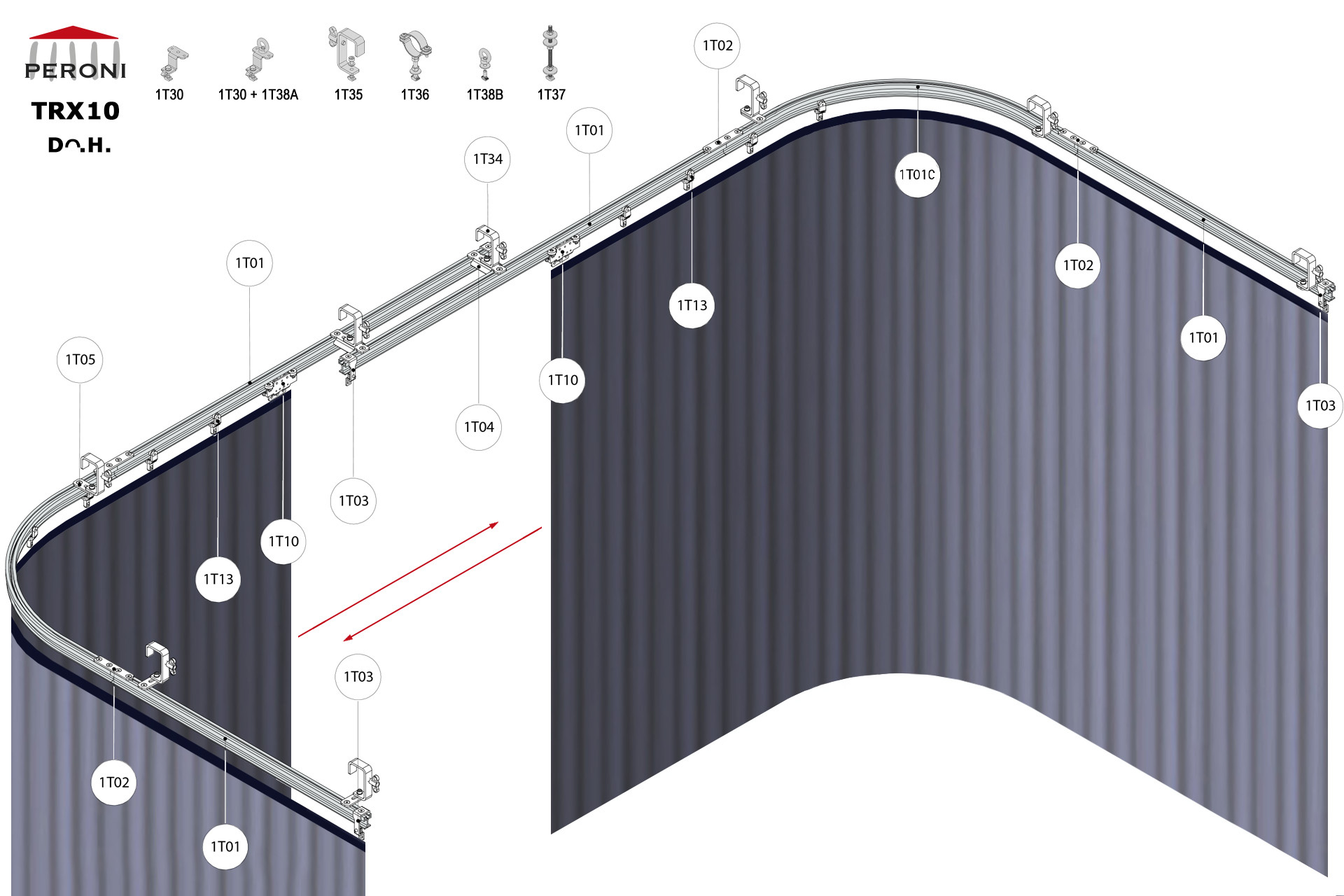

Carril configuración Dᴖ.H. Dᴖ. Apertura central riel doble curvadoH. Manual sin cuerdasuperposición central superior a 50 cmComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1T04 - Placa distanciadora1T10 - Carro de cabeza1T13 - Carro 2 ruedasFijación1T30 - Enganche susp. cuerda sup.1T34 - Hook clamp + tornillo + 1T05 - Alargador para 1T34
Carril configuración D–.C.D–. Apertura central riel doble rectoC. Manual con cuerdasuperposición central superior a 50 cmComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1T04 - Placa distanciadora1T12 - Carro de cabeza cuerda superior1T13 - Carro 2 ruedasControl movimiento1T20 - Horizontal pulley1T21 - Double pulley1T22 - Guía cuerda superior1T23 - Alineador cuerda polea doble1Z01 - Polea tensión3E - Cuerda Poly Ø 8 mmFijación1T31 - Enganche susp. cuerda sup.1T34 - Hook clamp + tornillo
Carril configuración D–.M1. D–. Apertura central riel doble rectoM1. Motorizada, telón hasta 300 kgsuperposición central superior a 50 cmComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1T04 - Placa distanciadora1T12 - Carro de cabeza cuerda superior1T13 - Carro 2 ruedasControl movimiento1T20 - Polea horizontal1T21 - Polea doble1T22 - Guía cuerda superior1T23 - Alineador cuerda polea doble1T16 - Patín final de carrera para 1T12+1T52+1T531T52 + 1T53 - Final de carrera para 1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Tablero eléctrico M0 3E - Cuerda Poly Ø 8 mmFijación1T31 - Enganche susp. cuerda sup.1T34 - Hook clamp + tornillo
Carril configuración D–.M2. D–. Apertura central riel doble rectoM2. Motorizada, telón hasta 125 kgsuperposición central superior a 50 cmComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1KS - Tope1T04 - Placa distanciadora1T12 - Carro de cabeza cuerda superior1T13 - Carro 2 ruedasControl movimiento1T20 - Polea horizontal1T22 - Guía cuerda superior1T23 - Alineador cuerda polea doble1T16 - Patín final de carrera para 1T12+1T52+1T531T52 + 1T53 - Final de carrera para 1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Tablero eléctrico M0 3E - Cuerda Poly Ø 8 mmFijación1T31 - Enganche susp. cuerda sup.1T34 - Hook clamp + tornillo
Carril configuración Dᴖ.C. Dᴖ. Apertura central riel doble curvadoC. Manual con cuerdasuperposición central superior a 50 cmComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1T04 - Placa distanciadora1T12 - Carro de cabeza cuerda superior1T13 - Carro 2 ruedasControl movimiento1T20 - Polea horizontal1T21 - Polea doble1T22 - Guía cuerda superior1T23 - Alineador cuerda polea doble1Z01 - Polea tensión3E - Cuerda Poly Ø 8 mmFijación1T31 - Enganche susp. cuerda sup.1T34 - Hook clamp + tornillo
Carril configuración Dᴖ.M1. Dᴖ. Apertura central riel doble rectoM1. Motorizada, telón hasta 200 kgsuperposición central superior a 50 cmComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1T04 - Placa distanciadora1T12 - Carro de cabeza cuerda superior1T13 - Carro 2 ruedasControl movimiento1T20 - Polea horizontal1T21 - Polea doble1T22 - Guía cuerda superior1T23 - Alineador cuerda polea doble1T16 - Patín final de carrera para 1T12+1T52+1T531T52 + 1T53 - Final de carrera para 1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Tablero eléctrico M0 3E - Cuerda Poly Ø 8 mmFijación1T31 - Enganche susp. cuerda sup.1T34 - Hook clamp + tornillo
Carril configuración Dᴖ.M2. Dᴖ. Apertura central riel doble rectoM2. Motorizada, telón hasta 100 kgsuperposición central superior a 50 cmComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1KS - Tope1T04 - Placa distanciadora1T12 - Carro de cabeza cuerda superior1T13 - Carro 2 ruedasControl movimiento1T20 - Polea horizontal1T22 - Guía cuerda superior1T23 - Alineador cuerda polea doble1T16 - Patín final de carrera para 1T12+1T52+1T531T52 + 1T53 - Final de carrera para 1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Tablero eléctrico M0 3E - Cuerda Poly Ø 8 mmFijación1T31 - Enganche susp. cuerda sup.1T34 - Hook clamp + tornillo
Carril configuración L–.H. L–. Apertura lateral riel rectoH. Manual sin cuerdaComponentes 1T01 - Riel recto1T02 - Unión1T03 - Tope1T10 - Carro de cabeza1T13 - Carro 2 ruedasFijación1T30 - Enganche suspensión1T35 - Hook clamp + channel nut1T36 - Abrazadera Ø 50 mm + channel nut
Carril configuración Lᴖ.H. Lᴖ. Apertura lateral riel curvadoH. Manual sin cuerdaComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1T10 - Carro de cabeza1T13 - Carro 2 ruedasFijación1T30 - Enganche suspensión1T35 - Hook clamp + channel nut1T36 - Abrazadera Ø 50 mm + channel nut
Carril configuración L–.C. L–. Apertura lateral riel rectoC. Manual con cuerdaComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1T11 - Carro de cabeza cuerda lateral1T13 - Carro 2 ruedasControl movimiento1T20 - Polea horizontal1T21 - Polea doble1T24 - Soporte cuerda lateral1Z01 - Polea tensión3E - Cuerda Poly Ø 8 mmFijación1T30 - Engance suspensión1T34 - Hook clamp + tornillo1T36 - Abrazadera Ø 50 mm + channel nut
Carril configuración L–.M1. L–. Apertura lateral riel rectoM1. MotorizadaComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1T11 - Carro de cabeza cuerda lateral1T13 - Carro 2 ruedasControl movimiento1T20 - Polea horizontal1T21 - Polea doble1T24 - Soporte cuerda lateral1T15 - Riscontro finec. per 1T11 + 1T501T50 - Finecorsa per 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙M0 - Tablero eléctrico M0 3E - Cuerda Poly Ø 8 mmFijación1T30 - Engance suspensión1T34 - Hook clamp + tornillo1T36 - Abrazadera Ø 50 mm + channel nut
Carril configuración L–.M2. L–. Apertura lateral riel rectoM2. Motorizada, telón hasta 125 kgComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1KS - Tope1T11 - Carro de cabeza cuerda lateral1T13 - Carro 2 ruedasControl movimiento1T20 - Polea horizontal1T24 - Soporte cuerda lateral1T15 - Riscontro finec. per 1T11 + 1T501T50 - Finecorsa per 1T11 + 1T152DR2-RDS2QEM-7G1-152QE∙M0 - Tablero eléctrico M0 3E - Cuerda Poly Ø 8 mmFijación1T30 - Engance suspensión1T34 - Hook clamp + tornillo1T36 - Abrazadera Ø 50 mm + channel nut

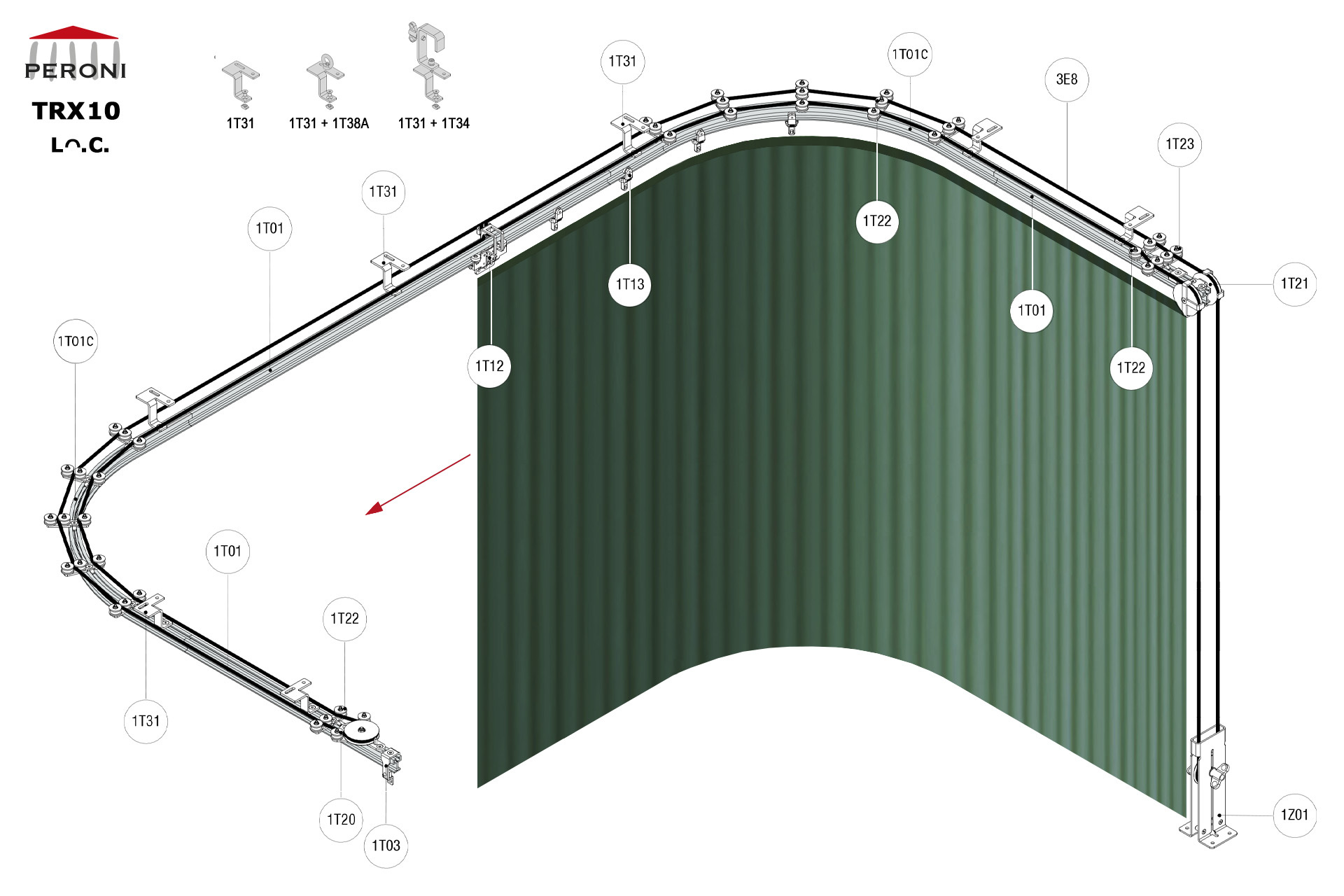

Carril configuración Lᴖ.C. Lᴖ. Apertura lateral riel curvadoC. Manual con cuerdaComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1T12 - Carro de cabeza cuerda superior1T13 - Carro 2 ruedasControl movimiento1T20 - Polea horizontal1T21 - Polea doble1T22 - Guía cuerda superior1T23 - Alineador cuerda polea doble1Z01 - Polea tensión3E - Cuerda Poly Ø 8 mmFijación1T31 - Enganche susp. cuerda sup.1T34 - Hook clamp + tornillo
Carril configuración Lᴖ.M1. Lᴖ. Apertura central riel doble rectoM1. Motorizada, telón hasta 200 kgComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1T12 - Carro de cabeza cuerda superior1T13 - Carro 2 ruedasControl movimiento1T20 - Polea horizontal1T21 - Polea doble1T22 - Guía cuerda superior1T23 - Alineador cuerda polea doble1T16 - Patín final de carrera para 1T12+1T52+1T531T52 + 1T53 - Final de carrera para 1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Tablero eléctrico M0 3E - Cuerda Poly Ø 8 mmFijación1T31 - Enganche susp. cuerda sup.1T34 - Hook clamp + tornillo
Carril configuración Lᴖ.M2. Lᴖ. Apertura central riel doble rectoM2. Motorizada, telón hasta 100 kgComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1KS - Tope1T12 - Carro de cabeza cuerda superior1T13 - Carro 2 ruedasControl movimiento1T20 - Polea horizontal1T22 - Guía cuerda superior1T23 - Alineador cuerda polea doble1T16 - Patín final de carrera para 1T12+1T52+1T531T52 + 1T53 - Final de carrera para 1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Tablero eléctrico M0 3E - Cuerda Poly Ø 8 mmFijación1T31 - Enganche susp. cuerda sup.1T34 - Hook clamp + tornillo
