1T - TRX



TRX - Sistema de carril Para:- Telones en americana de peso medio- cicloramas- elementos de escena livianos
Ver todos
Riel y componentes 1T01 - Riel recto1T02 - Unión1T02T - Unión para giras1T03 - Tope1T04 - Placa distanciadora1T05 - Placa voladiza
Carros 1T10 - Carro de cabeza1T11 - Carro de cabeza - Cuerda lateral1T12 - Carro de cabeza - Cuerda central1T13 - Carro 2 ruedas1T14 - Pletina de supero (2 piezas)1T15 - Patìn final carrera - Cuerda lateral1T16 - Patìn final carrera - Cuerda central
Poleas 1T20 - Polea de reenvío1T21 - Polea doble de cabeza1T22 - Guía - Cuerda central1T23 - Alineador - Cuerda central1T24 - Soporte - Cuerda lateral
1Z - Poleas tensoras manuales 1Z01 - Polea tensora adjustable1Z02 - Polea tensora de lastre1Z03 - Polea tensora de resorte1Z04 - Polea tensora de estribo
Fijaciones 1T30 - Enganche suspensión1T31 - Enganche susp. - Cuerda central1T34 - Abrazadera de gancho - Para eng.1T35 - Abrazadera de gancho - Para riel1T36 - Abrazadera Ø 50 mm - Para riel1T36A - Abrazadera Ø 50 mm - Para eng.1T38A - Cáncamo - Para enganche1T38B - Cáncamo - Para riel
Fijaciones 1Z10∙250 - Escuadra de pared 250 mm1Z10∙400 - Escuadra de pared 400 mm1Z20Mrsatrv1T37 - Varilla roscada 15 cm - Para riel
Cibeles, ''Colgando del Centro'' Ejemplo de disposición como espacio para eventos del pasaje central de un edificio histórico monumental de Madrid.El proyecto utiliza un sistema de carril TRX con accionamiento manual de arrastre sin cuerda ...
Aplicaciones
TRX es un sistema profesional de carril modular para:
- Telones en americana de peso medio
- cicloramas
- elementos de escena livianos
La solución perfecta para escenarios, platós, ferias, salas de conferencias, etc.
Principales características
- montaje rápido y fácil
- robustez
- operación silenciosa
- gran versatilidad
- amplia gama de componentes
- configuraciones curvas
- configuraciones motorizadas
- probado y altamente confiable

Riel
- perfil de aluminio extruido
- acabado anodizado negro
- 946 g / m peso
- 600 cm longitud máxima de barra
- 200 cm alcance máximo
- 50 cm radio mínimo de combadura
- ranura superior para tornillos martillo
La tabla muestra las cargas máximas aplicables solo al riel.
Es fundamental considerar la capacidad de carga de cada componente del sistema.
El límite de carga del sistema está determinado por el componente más débil.
Carros
- ruedas de nylon con rodamientos de bolas
- con parachoques de goma antirruido
Carga carros
- 1T10 / 11 / 12 - Carros cabeza: 30 kg
- 1T13 - Carro 2 ruedas: 10 kg
- 1KC - Carro 4 ruedas: 20 kg

Cuerda de maniobra
- color negro
- diámetro 8 mm
- 100 % poliéster de alta tenacidad

Opciones de fijación
- a tubos
- a trusses
- a techo
- a pared con 1Z10 - Escuadra de pared
- a vigas de metal con 1Z20 - Abrazadera de viga
- suspendido con cables

Configuraciones principales
- S. Apertura central riel único
- D. Apertura central riel doble
- L. Apertura lateral
Controle movimiento
- H. Manual sin cuerda
- C. Manual con cuerda (1Z - Poleas tensoras manuales)
- M. Motorizada ((Motor R1 y Motor R2)
Se pueden desarrollar soluciones personalizadas para satisfacer necesidades particulares

Carta de colores

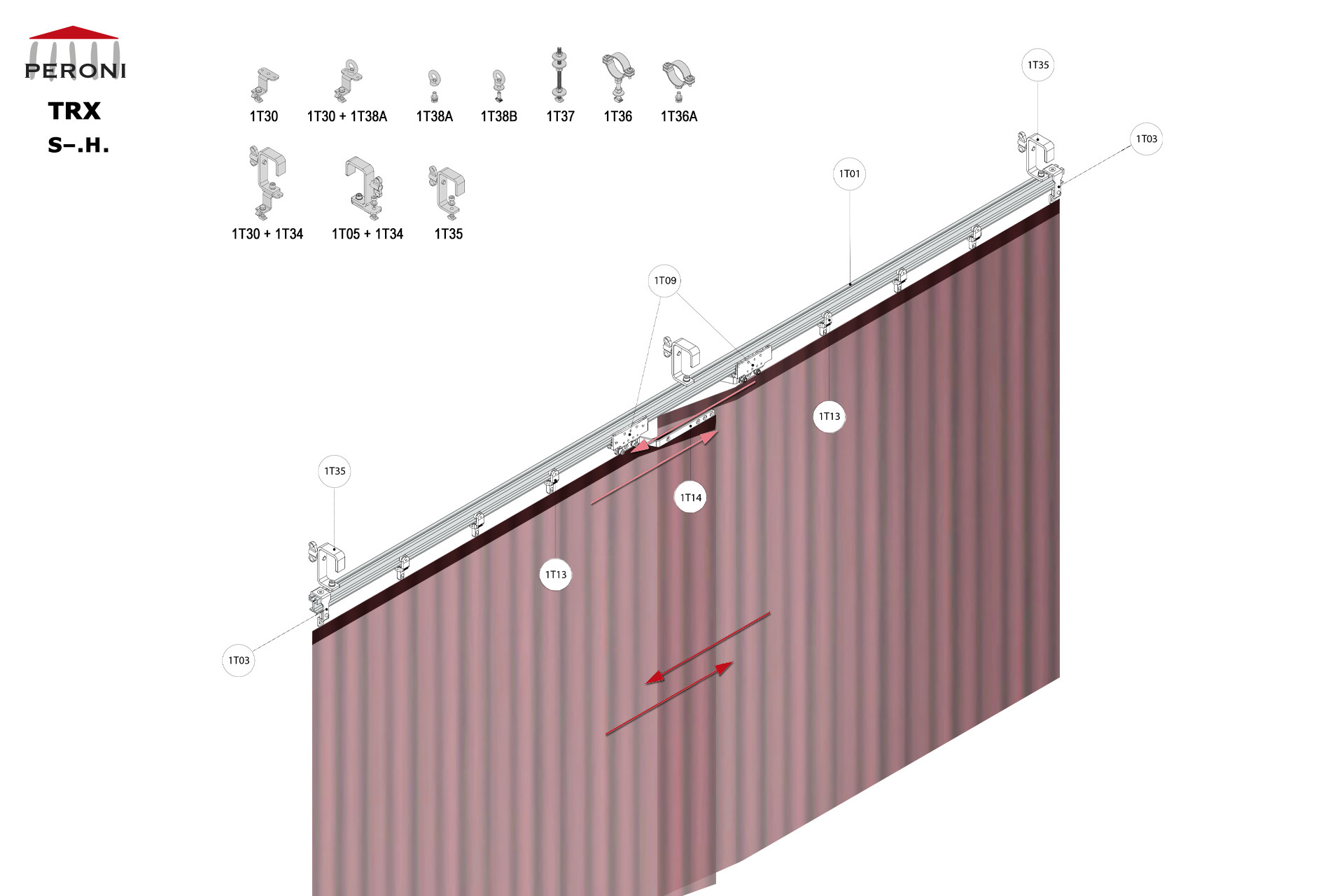

Carril configuración S–.H. S–. Apertura central riel único rectoH. Manual sin cuerdasuperposición central hasta 50 cmComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1T10 - Carro de cabeza1T13 - Carro 2 ruedas1T14 - Pletina de supero

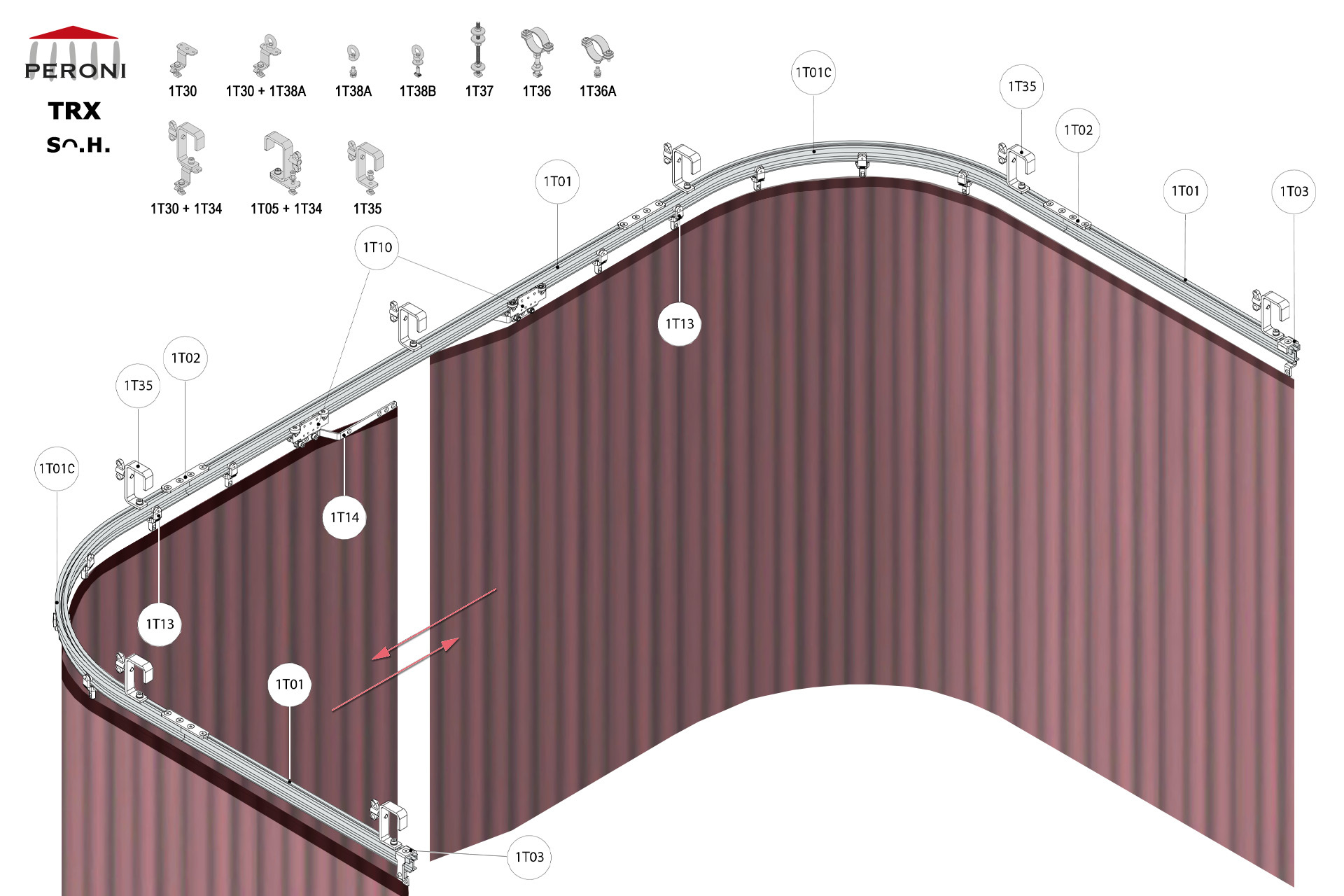

Carril configuración Sᴖ.H. Sᴖ. Apertura central riel único curvadoH. Manual sin cuerdasuperposición central hasta 50 cmComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1T10 - Carro de cabeza1T13 - Carro de 2 ruedas1T14 - Pletina de supero

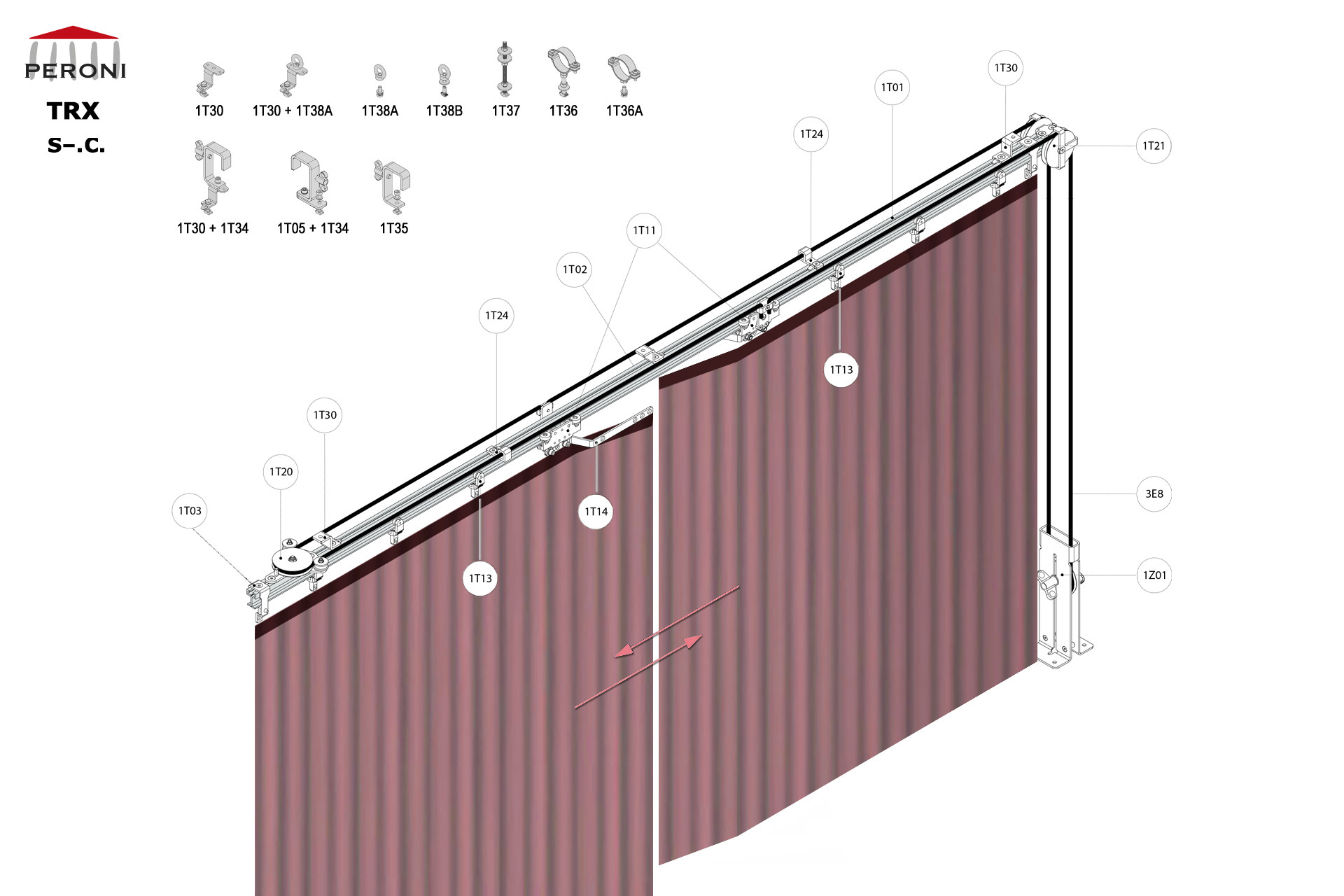

Carril configuración S–.C. S–. Apertura central riel único rectoC. Manual con cuerdasuperposición central hasta 50 cmComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1T11 - Carro de cabeza - Cuerda lateral1T13 - Carro 2 ruedas1T14 - Pletina de superoControl movimiento1T20 - Polea de reenvío1T21 - Polea doble de cabeza1T24 - Soporte - Cuerda lateral1Z01 - Ver todas las opciones3E - Cuerda Poly Ø 8 mm
Carril configuración S–.M1. S–. Apertura central riel único rectoM1. Motorizada, telón hasta 300 kgsuperposición central hasta 50 cmComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1T11 - Carro de cabeza - Cuerda lateral1T13 - Carro de 2 ruedas1T14 - Pletina de superoControl movimiento1T20 - Polea de reenvío1T21 - Polea doble de cabeza1T24 - Soporte - Cuerda lateral1T15 - Patìn final carrera - Cuerda lateral1T50 - Final de carrera - Cuerda lateral2DR1-RDS2QEM-7G1-152QEW - Tablero eléctrico W 3E - Cuerda Poly Ø 8 mm

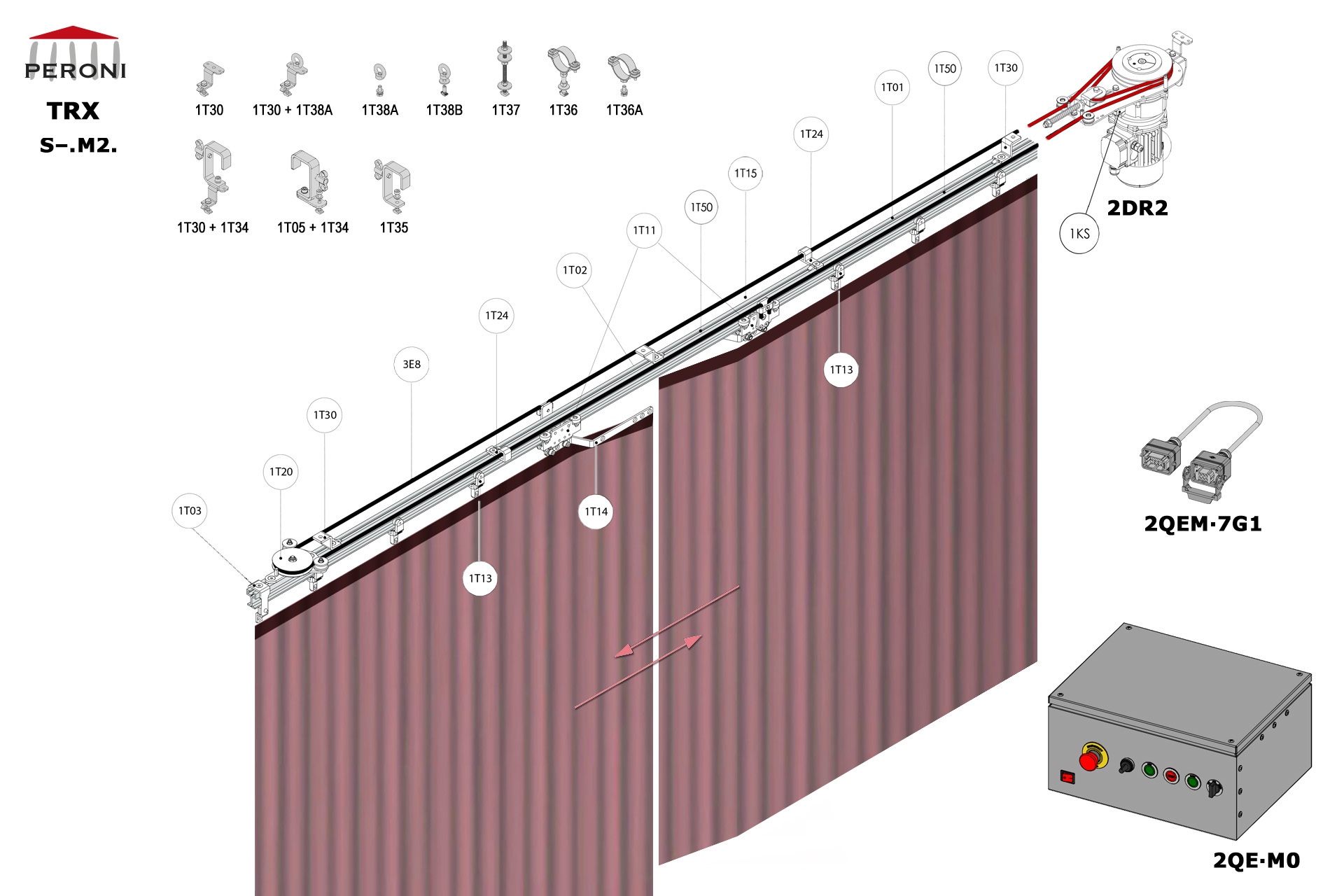

Carril configuración S–.M2. S–. Apertura central riel único rectoM2. Motorizada, telón hasta 125 kgsuperposición central hasta 50 cmComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1KS - Tope1T11 - Carro de cabeza - Cuerda lateral1T13 - Carro 2 ruedas1T14 - Pletina de superoControl movimiento1T20 - Polea de reenvío1T24 - Soporte - Cuerda lateral1T15 - Patìn final carrera - Cuerda lateral1T50 - Final de carrera - Cuerda lateral2DR2-RDS2QEM-7G1-152QEW - Tablero eléctrico W 3E - Cuerda Poly Ø 8 mm

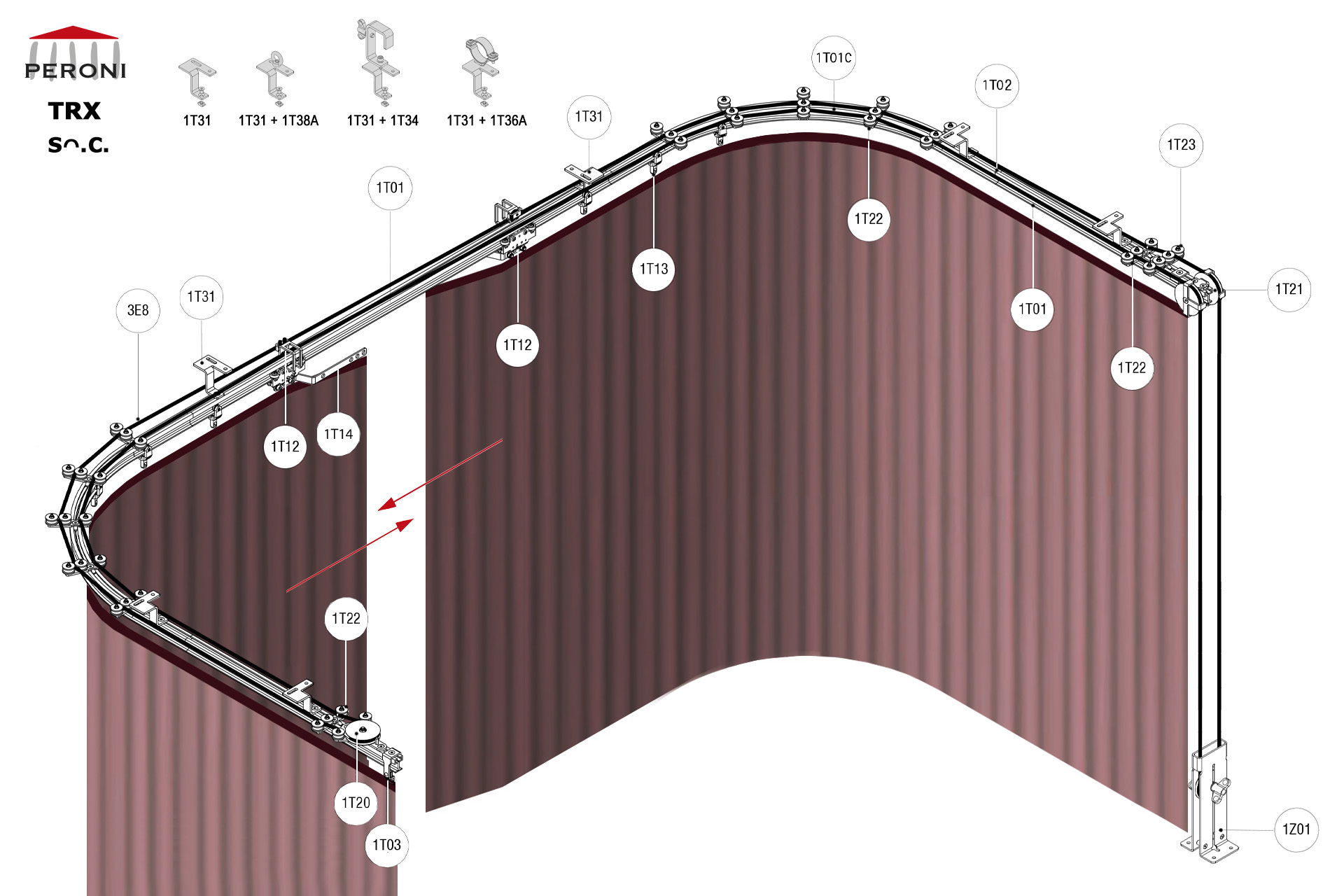

Carril configuración Sᴖ.C. Sᴖ. Apertura central riel único curvadoC. Manual con cuerdasuperposición central hasta 50 cmComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1T12 - Carro de cabeza - Cuerda central1T13 - Carro 2 ruedas1T14 - Pletina de superoControl movimiento1T20 - Polea de reenvío1T21 - Polea doble de cabeza1T22 - Guía - Cuerda central1T23 - Alineador - Cuerda central1Z01 - Ver todas las opciones3E - Cuerda Poly Ø 8 mm

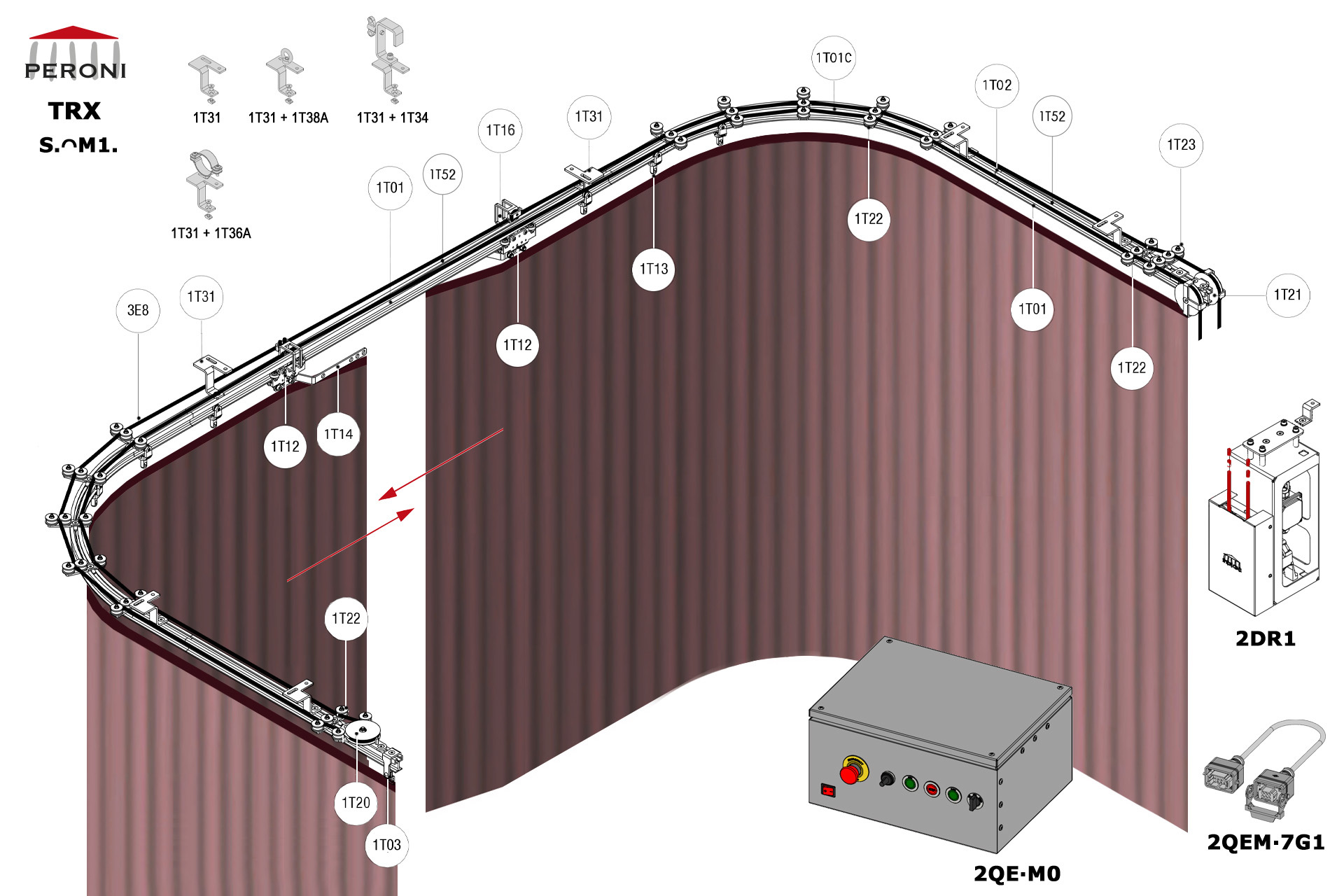

Carril configuración Sᴖ.M1. Sᴖ. Apertura central riel único curvadoM1. Motorizada, telón hasta 200 kgsuperposición central hasta 50 cmComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1T12 - Carro de cabeza - Cuerda central1T13 - Carro 2 ruedas1T14 - Pletina de superoControl movimiento1T20 - Polea de reenvío1T21 - Polea doble de cabeza1T22 - Guía - Cuerda central1T23 - Alineador - Cuerda central1T16 - Patìn final carrera - Cuerda central1T52 - Final carrera polea - Cuerda ctrl.2DR1-RDS2QEM-7G1-152QEW - Tablero eléctrico W 3E - Cuerda Poly Ø 8 mmFijación1T31 - Enganche susp. - Cuerda central1T34 - Abrazadera de gancho - Para eng.
Carril configuración Sᴖ.M2. Sᴖ. Apertura central riel único curvadoM2. Motorizada, telón hasta 100 kgsuperposición central hasta 50 cmComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1KS - Tope1T12 - Carro de cabeza - Cuerda central1T13 - Carro 2 ruedas1T14 - Pletina de superoControl movimiento1T20 - Polea de reenvío1T22 - Guía - Cuerda central1T23 - Alineador - Cuerda central1T16 - Patìn final carrera - Cuerda central1T52 - Final carrera polea - Cuerda ctrl.2DR2-RDS2QEM-7G1-152QEW - Tablero eléctrico W 3E - Cuerda Poly Ø 8 mm

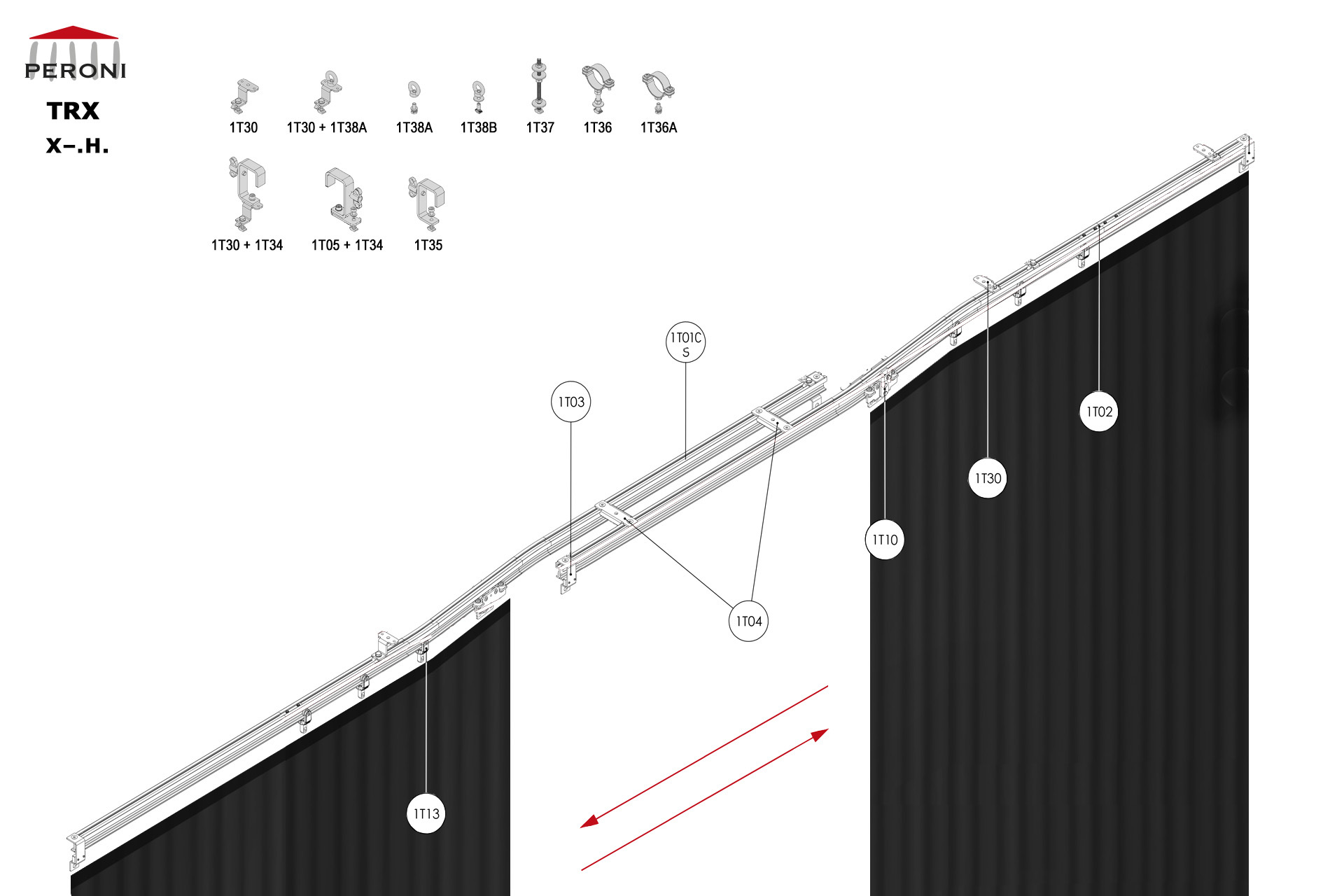

Carril configuración X–.H. X–. Apertura central riel único separado rectoH. Manual sin cuerdasuperposición central hasta 100 cmComponentes1T01 - Riel recto1T01C-S - Riel curvado para separación1T02 - Unión1T03 - Tope1T04 - Placa distanciadora1T10 - Carro de cabeza1T13 - Carro 2 ruedas

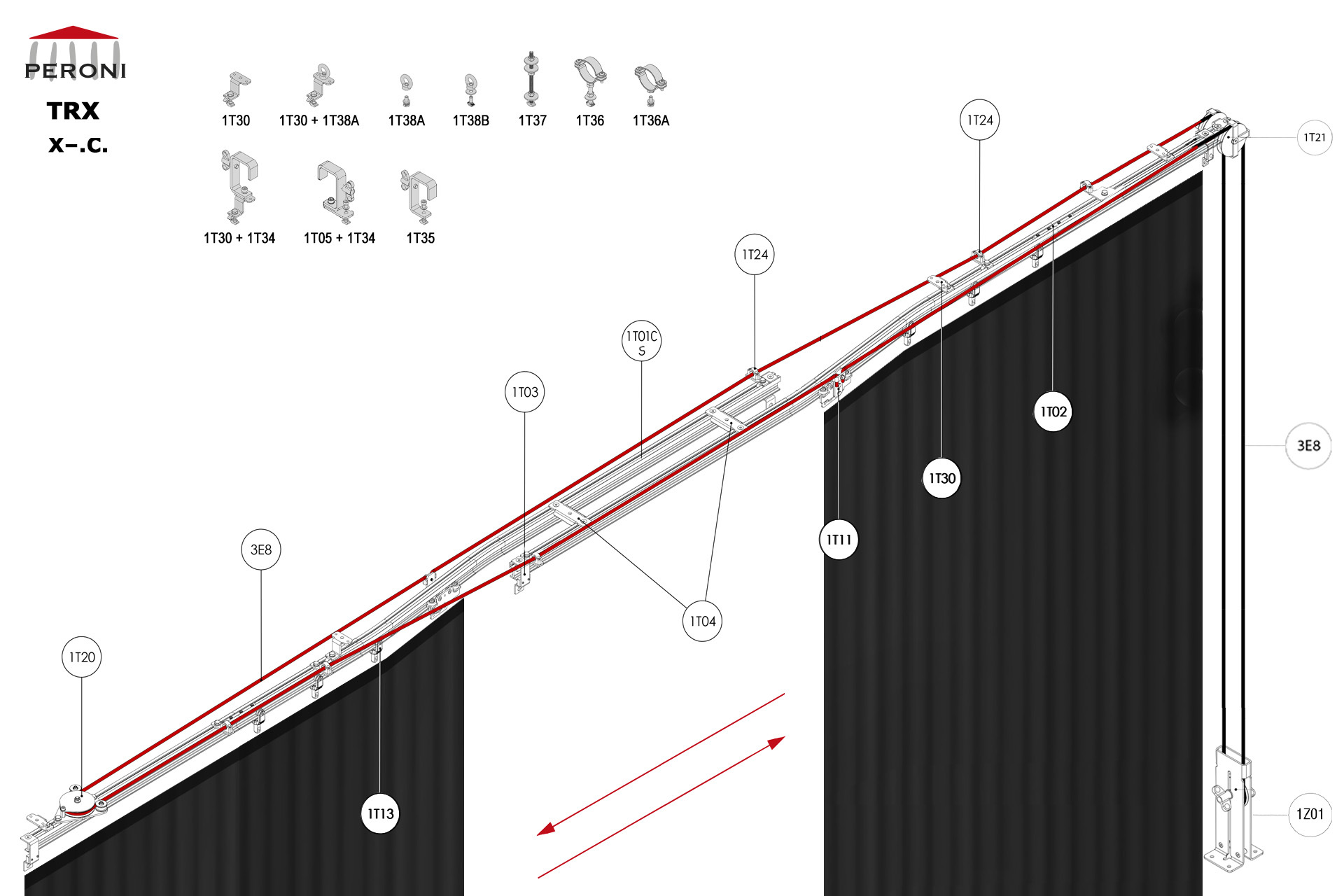

Carril configuración X–.C. X–. Apertura central riel único separado rectoC. Manual con cuerdasuperposición central hasta 100 cmComponentes1T01 - Riel recto1T01C-S - Riel curvado para separación1T02 - Unión1T03 - Tope1T04 - Placa distanciadora1T11 - Carro de cabeza - Cuerda lateral1T13 - Carro 2 ruedasControl movimiento1T20 - Polea de reenvío1T21 - Polea doble de cabeza1T24 - Soporte - Cuerda lateral1Z01 - Ver todas las opciones3E - Cuerda Poly Ø 8 mm

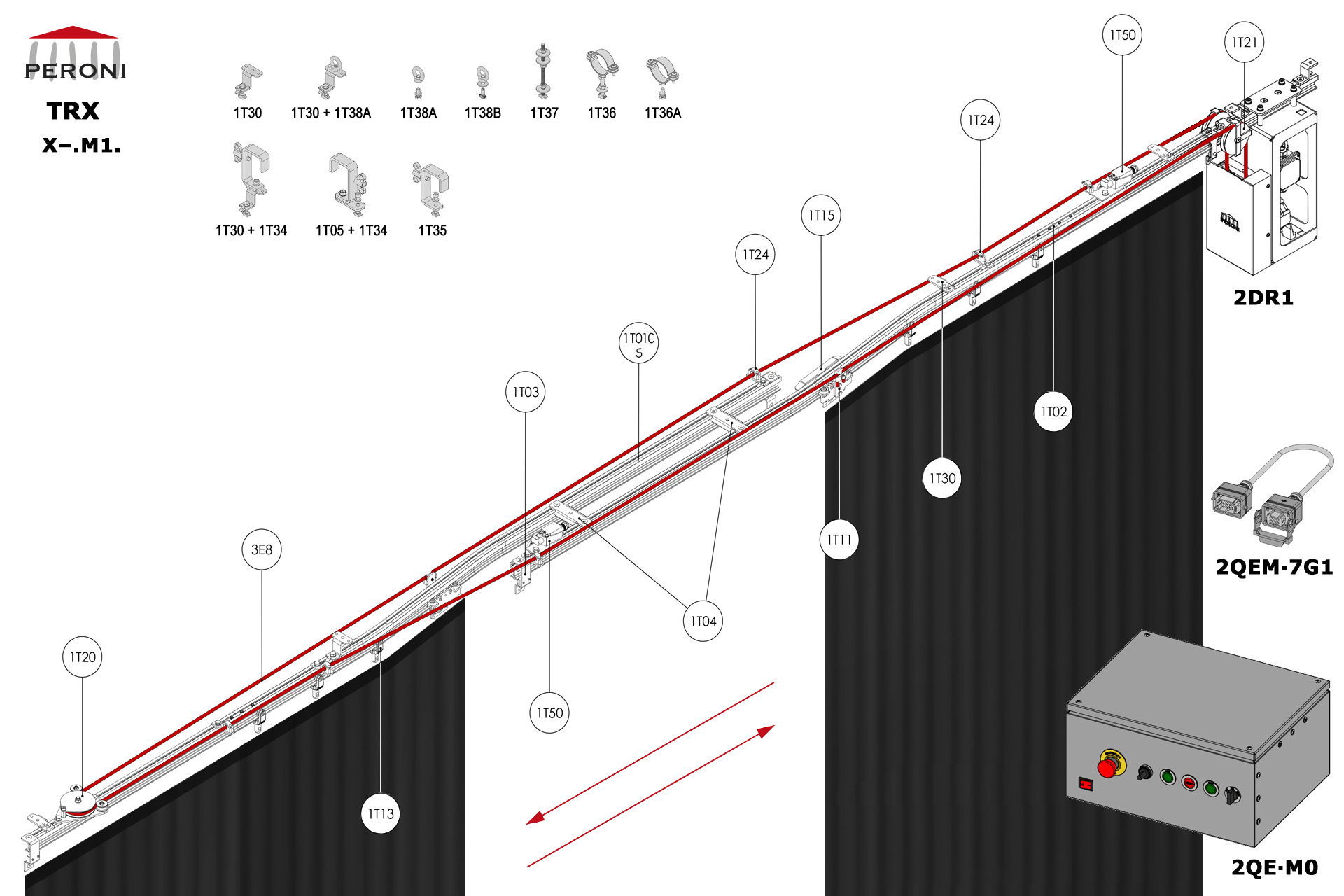

Carril configuración X–.M1. X–. Apertura central riel único separado rectoM1. Motorizada, telón hasta 300 kgsuperposición central hasta 100 cmComponentes1T01 - Riel recto1T01C-S - Riel curvado para separación1T02 - Unión1T03 - Tope1T04 - Placa distanciadora1T11 - Carro de cabeza - Cuerda lateral1T13 - Carro 2 ruedasControl movimiento1T20 - Polea de reenvío1T21 - Polea doble de cabeza1T24 - Soporte - Cuerda lateral1T15 - Patìn final carrera - Cuerda lateral1T50 - Final de carrera - Cuerda lateral2DR1-RDS2QEM-7G1-152QEW - Tablero eléctrico W 3E - Cuerda Poly Ø 8 mm

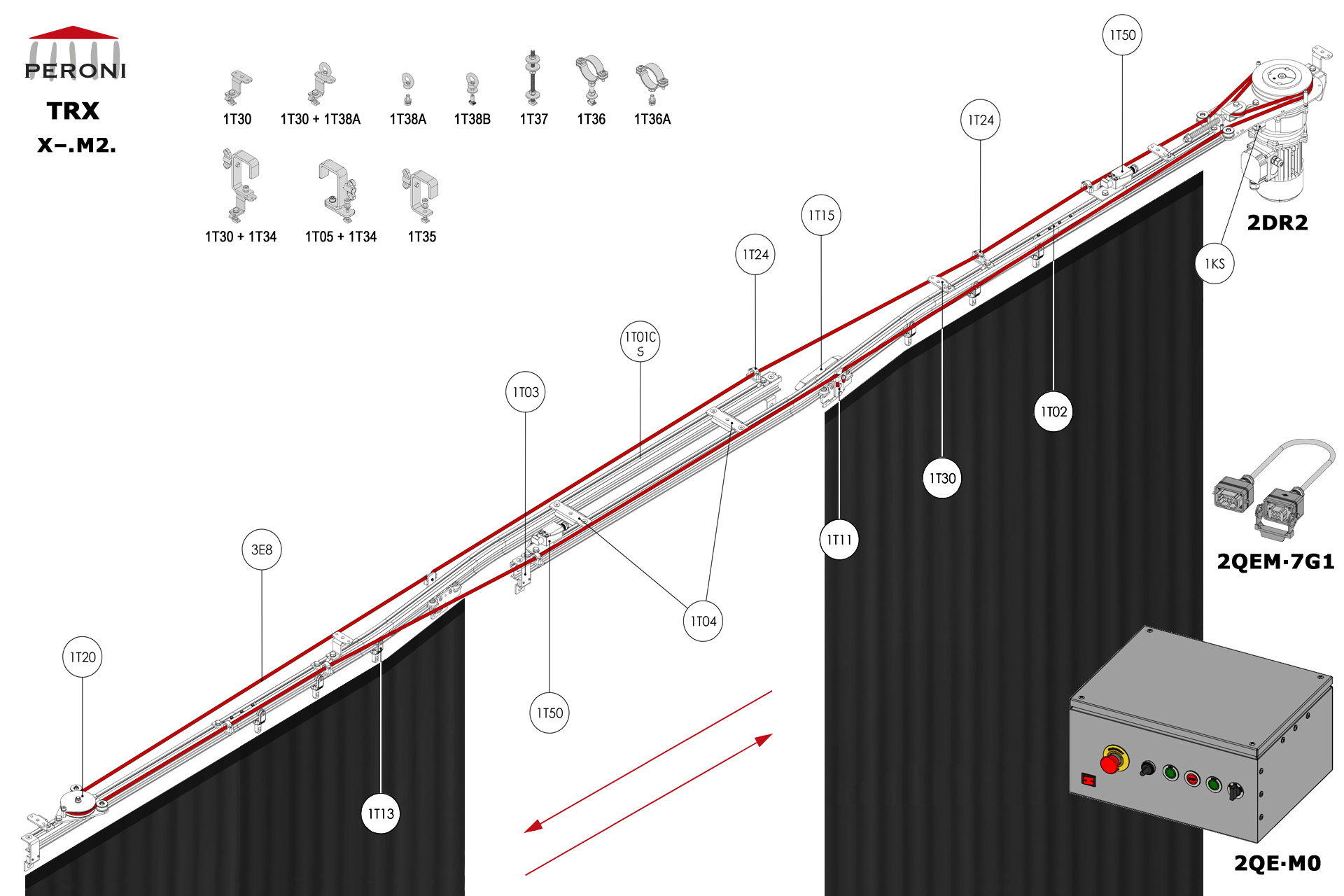

Carril configuración X–.M2. X–. Apertura central riel único separado rectoM2. Motorizada, telón hasta 125 kgsuperposición central hasta 100 cmComponentes1T01 - Riel recto1T01C-S - Riel curvado para separación1T02 - Unión1T03 - Tope1KS - Tope1T04 - Placa distanciadora1T11 - Carro de cabeza - Cuerda lateral1T13 - Carro 2 ruedasControl movimiento1T20 - Polea de reenvío1T24 - Soporte - Cuerda lateral1T15 - Patìn final carrera - Cuerda lateral1T50 - Final de carrera - Cuerda lateral2DR2-RDS2QEM-7G1-152QEW - Tablero eléctrico W 3E - Cuerda Poly Ø 8 mm

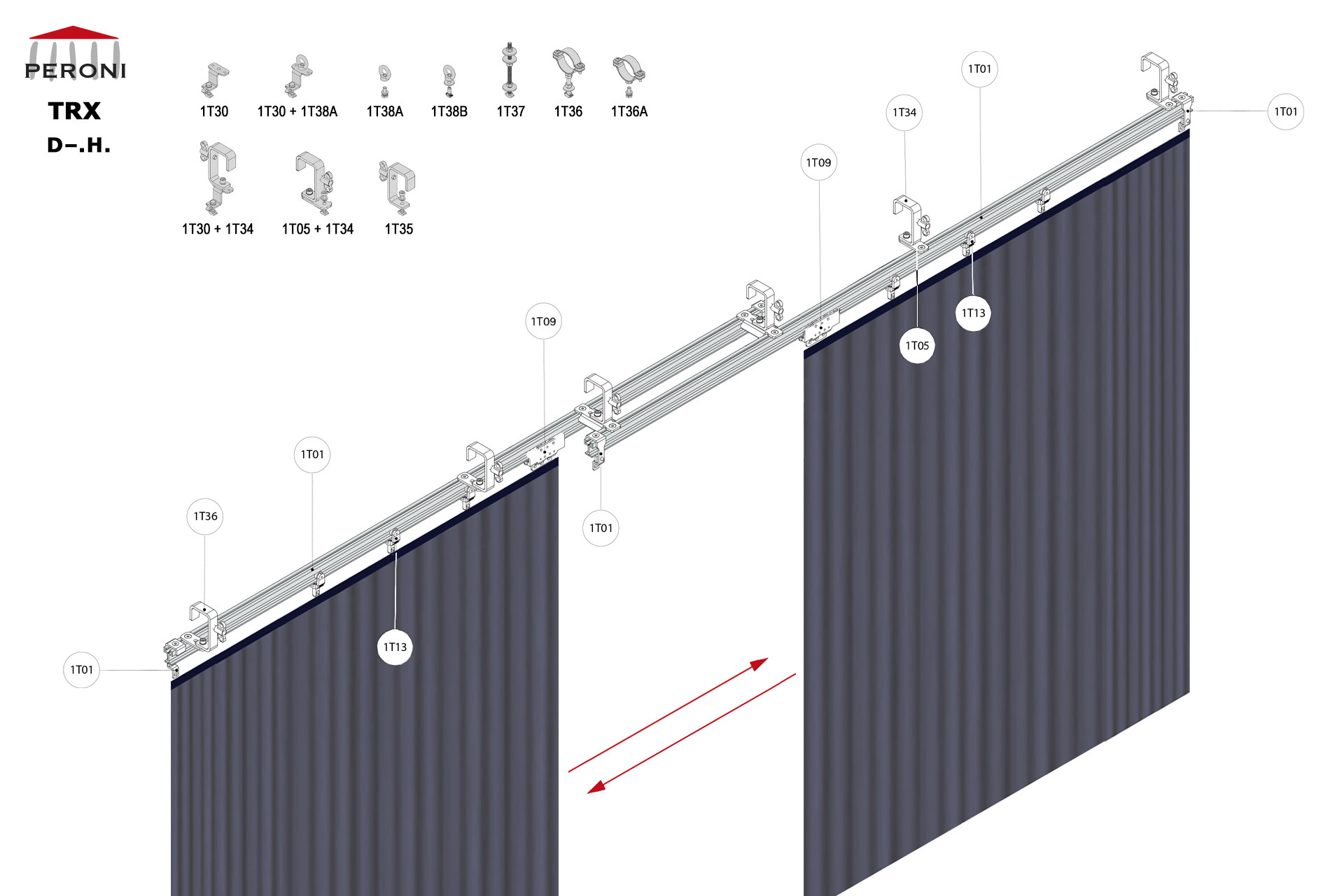

Carril configuración D–.H. D–. Apertura central riel doble rectoH. Manual sin cuerdasuperposición central superior a 50 cmComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1T04 - Placa distanciadora1T10 - Carro de cabeza1T13 - Carro 2 ruedas

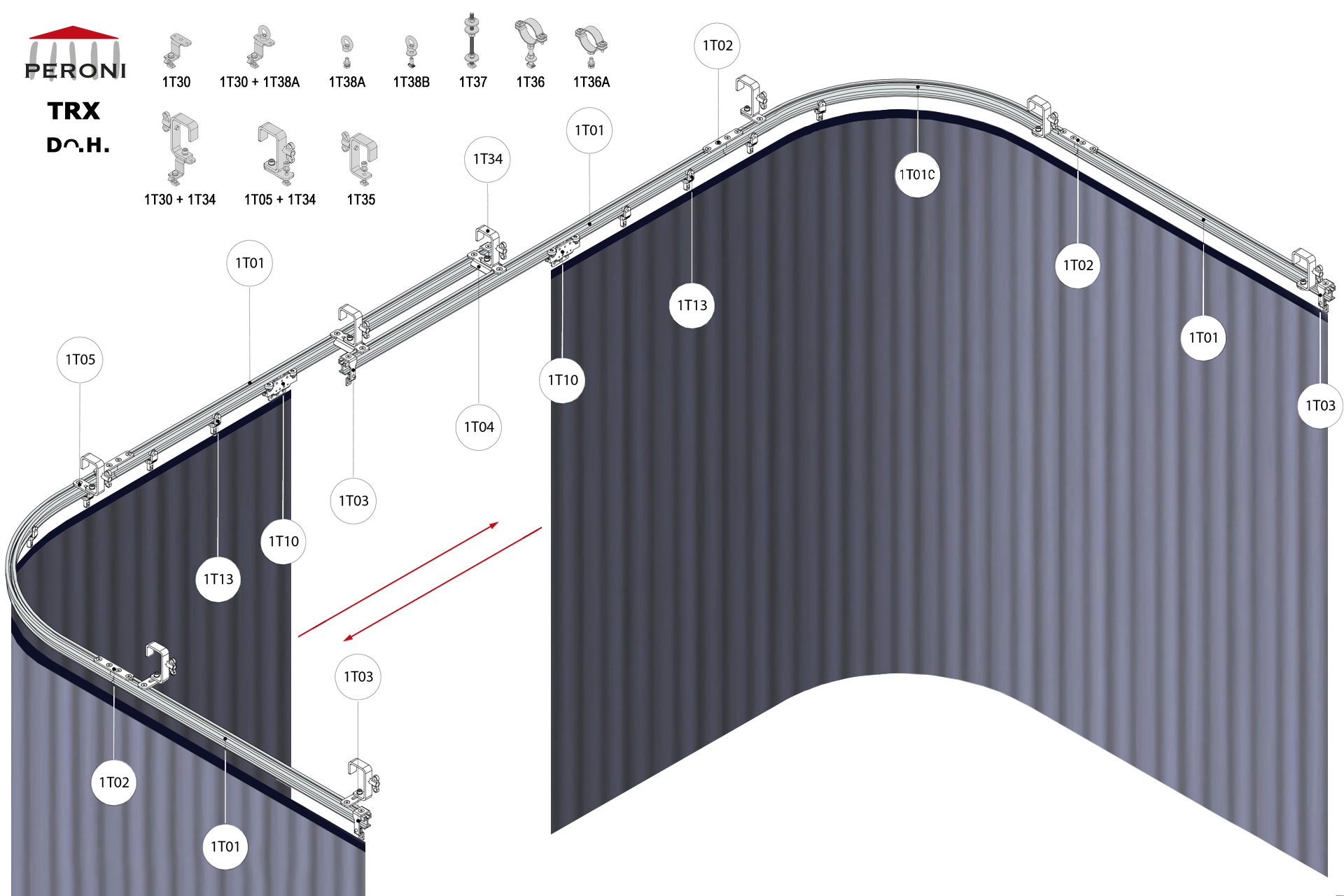

Carril configuración Dᴖ.H. Dᴖ. Apertura central riel doble curvadoH. Manual sin cuerdasuperposición central superior a 50 cmComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1T04 - Placa distanciadora1T10 - Carro de cabeza1T13 - Carro 2 ruedas

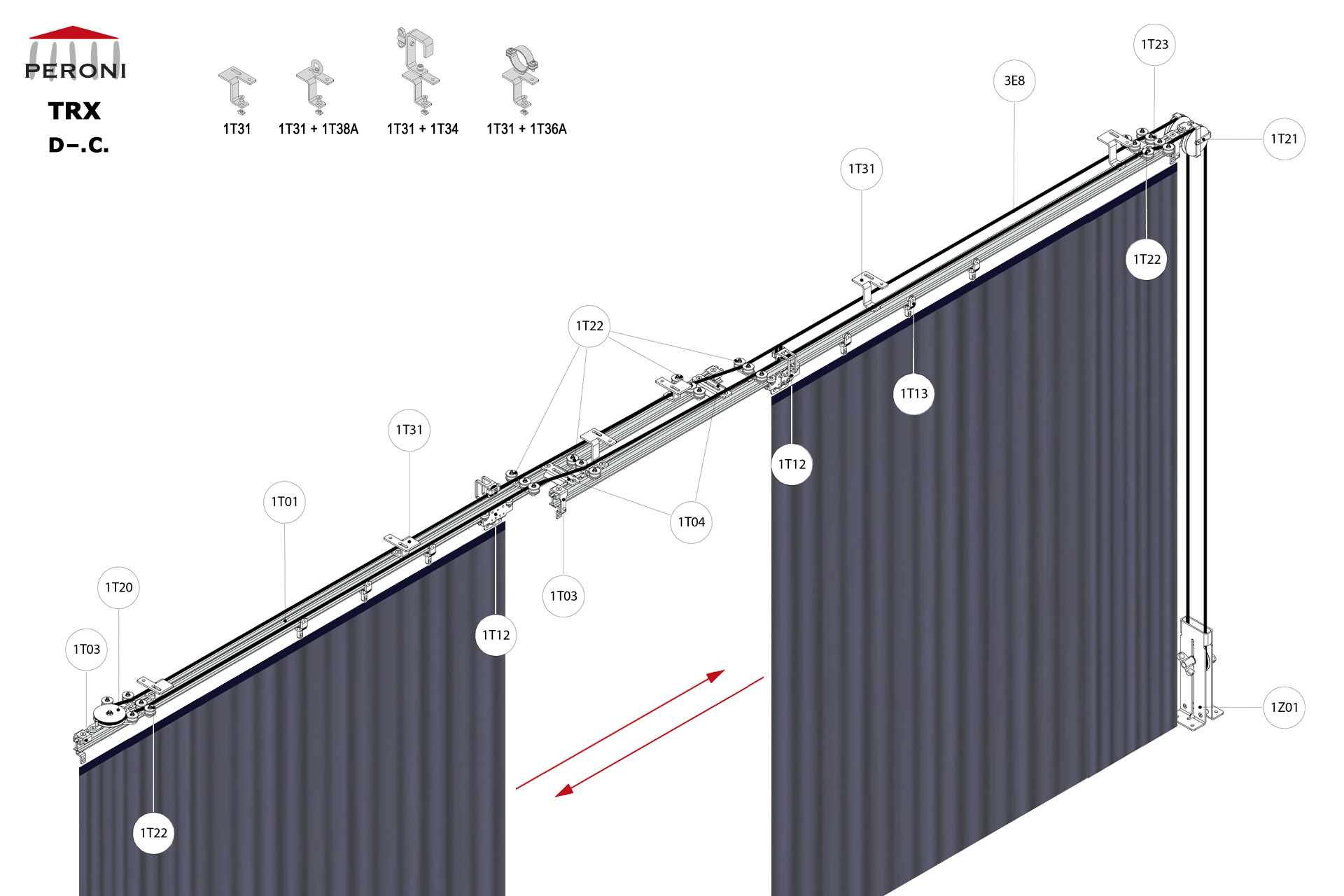

Carril configuración D–.C. D–. Apertura central riel doble rectoC. Manual con cuerdasuperposición central superior a 50 cmComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1T04 - Placa distanciadora1T12 - Carro de cabeza - Cuerda central1T13 - Carro 2 ruedasControl movimiento1T20 - Polea de reenvío1T21 - Polea doble de cabeza1T22 - Guía - Cuerda central1T23 - Alineador - Cuerda central1Z01 - Ver todas las opciones3E - Cuerda Poly Ø 8 mm

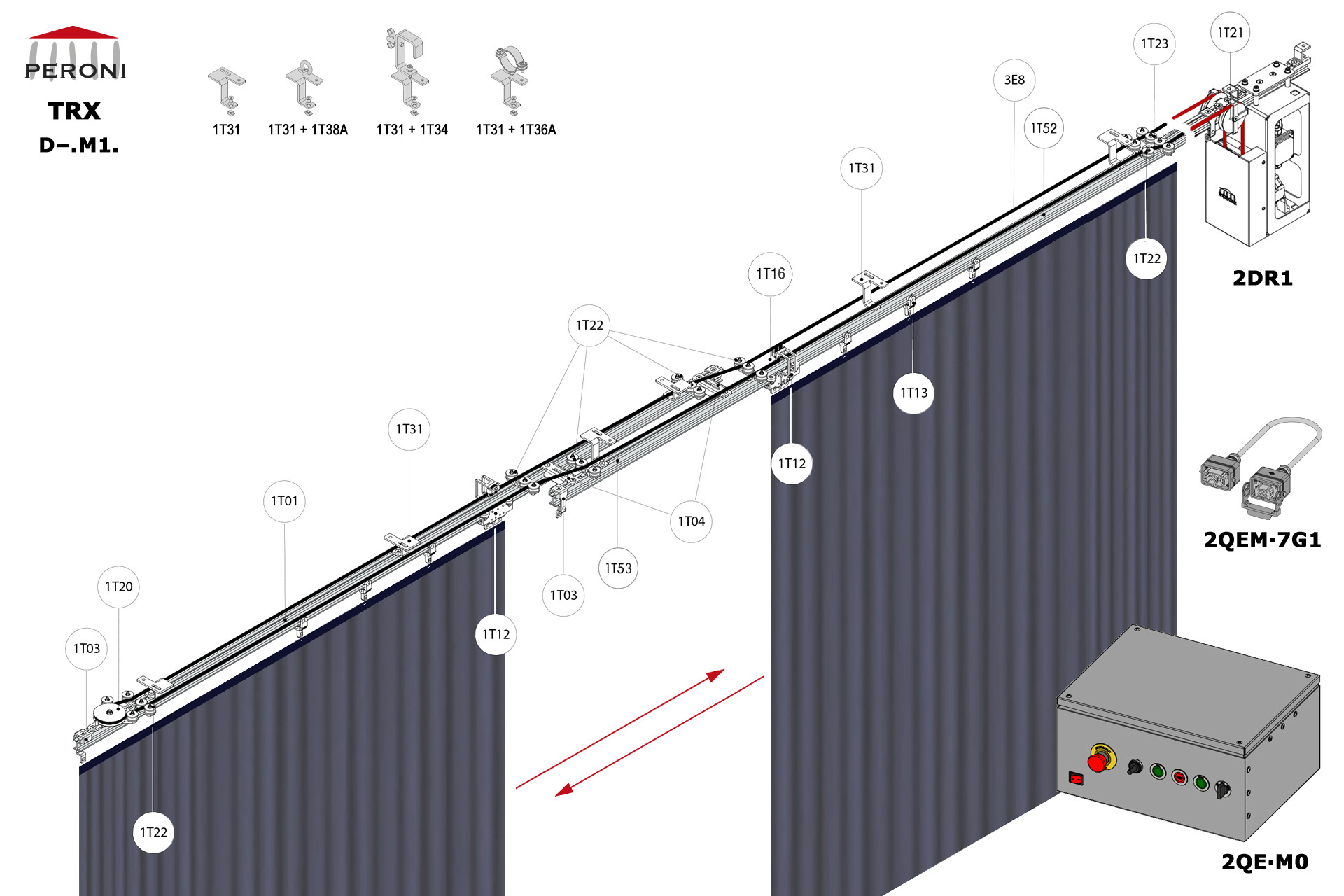

Carril configuración D–.M1. D–. Apertura central riel doble rectoM1. Motorizada, telón hasta 300 kgsuperposición central superior a 50 cmComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1T04 - Placa distanciadora1T12 - Carro de cabeza - Cuerda central1T13 - Carro 2 ruedasControl movimiento1T20 - Polea de reenvío1T21 - Polea doble de cabeza1T22 - Guía - Cuerda central1T23 - Alineador - Cuerda central1T16 - Patìn final carrera - Cuerda central1T52 - Final carrera polea - Cuerda ctrl.1T53 - Final carrera - Cuerda central2DR1-RDS2QEM-7G1-152QEW - Tablero eléctrico W 3E - Cuerda Poly Ø 8 mm

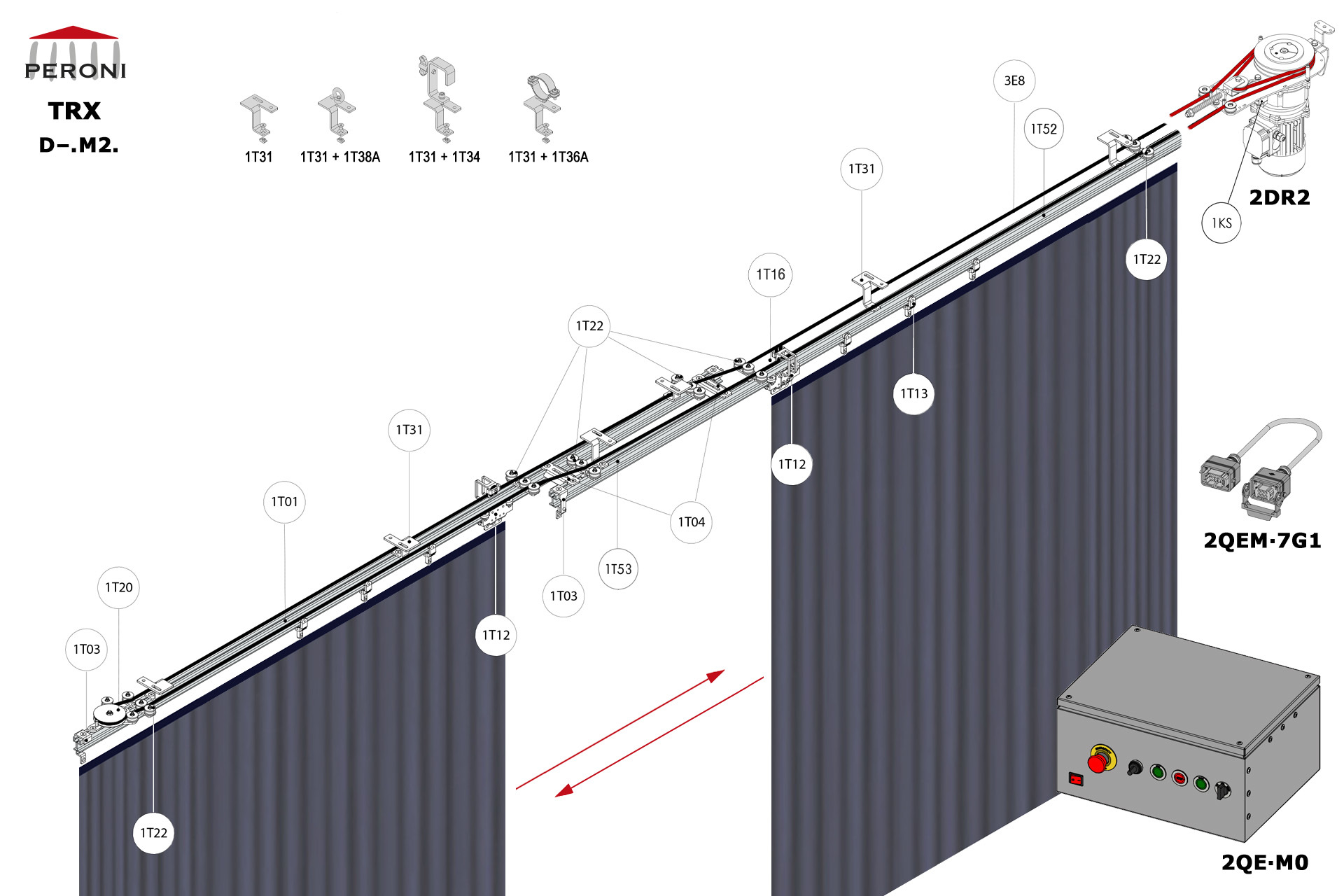

Carril configuración D–.M2. D–. Apertura central riel doble rectoM2. Motorizada, telón hasta 125 kgsuperposición central superior a 50 cmComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1KS - Tope1T04 - Placa distanciadora1T12 - Carro de cabeza - Cuerda central1T13 - Carro 2 ruedasControl movimiento1T20 - Polea de reenvío1T22 - Guía - Cuerda central1T23 - Alineador - Cuerda central1T16 - Patìn final carrera - Cuerda central1T52 - Final carrera polea - Cuerda ctrl.1T53 - Final carrera - Cuerda central2DR2-RDS2QEM-7G1-152QEW - Tablero eléctrico W 3E - Cuerda Poly Ø 8 mm.

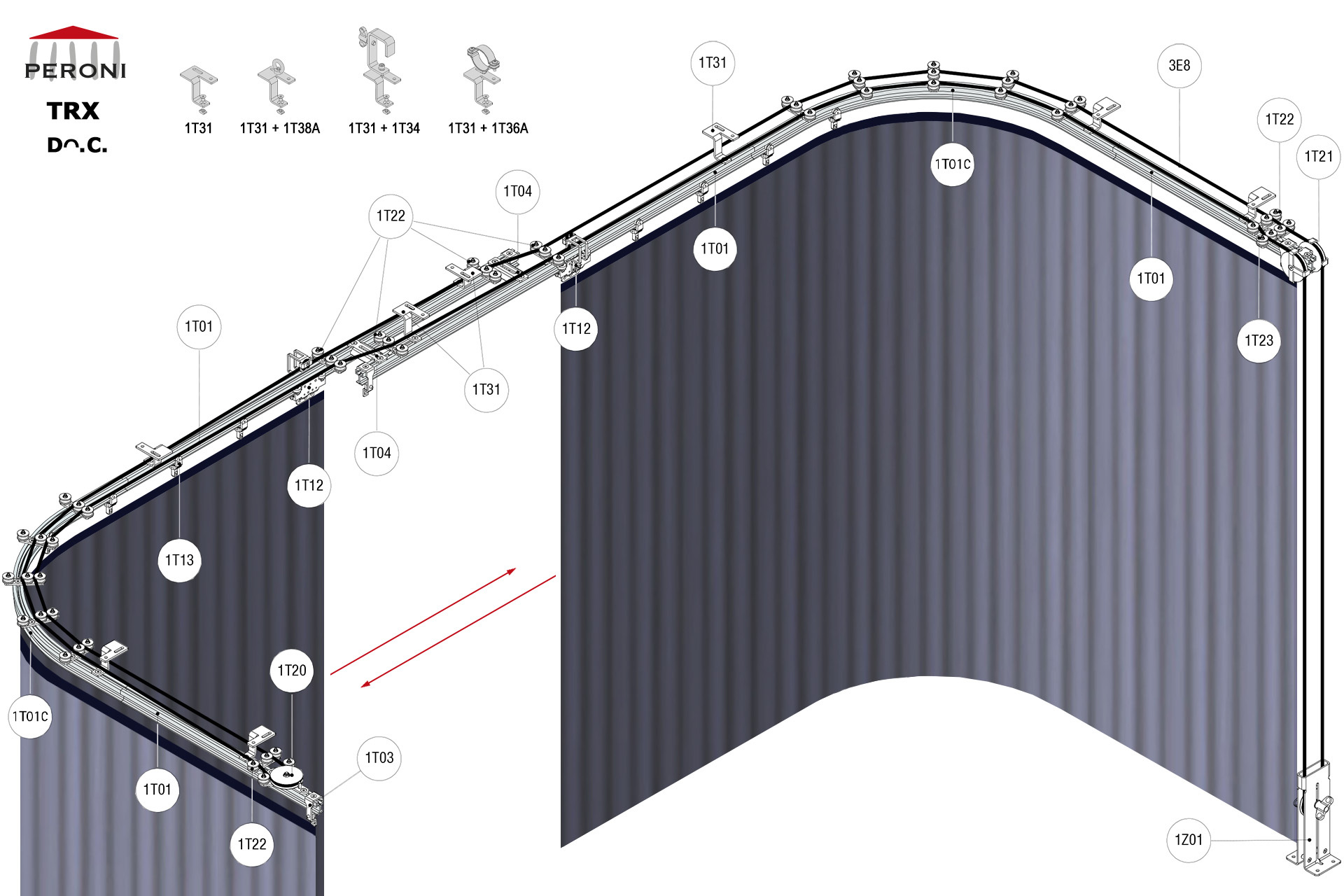

Carril configuración Dᴖ.C. Dᴖ. Apertura central riel doble curvadoC. Manual con cuerdasuperposición central superior a 50 cmComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1T04 - Placa distanciadora1T12 - Carro de cabeza - Cuerda central1T13 - Carro 2 ruedasControl movimiento1T20 - Polea de reenvío1T21 - Polea doble de cabeza1T22 - Guía - Cuerda central1T23 - Alineador - Cuerda central1Z01 - Ver todas las opciones3E - Cuerda Poly Ø 8 mm

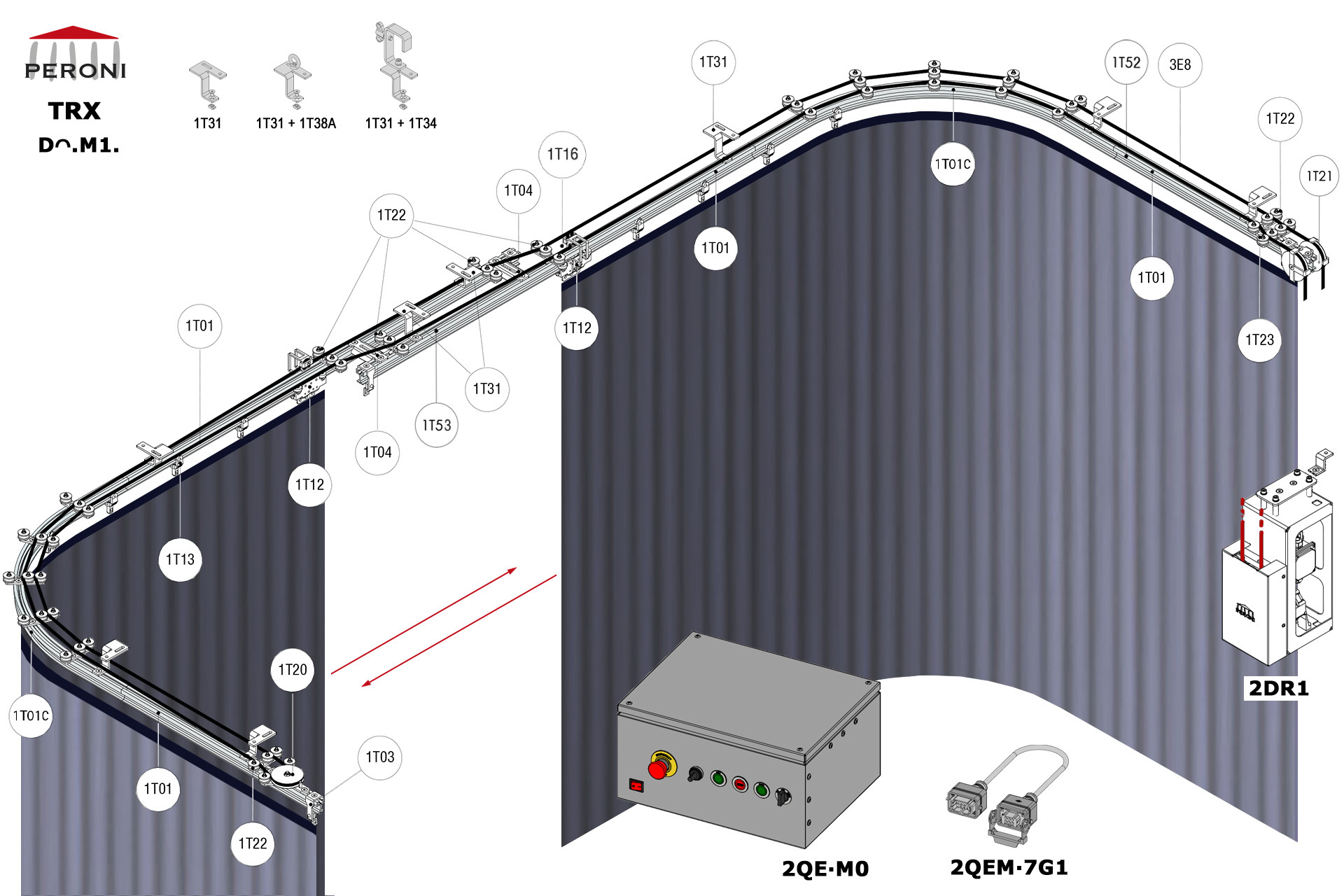

Carril configuración Dᴖ.M1. Dᴖ. Apertura central riel doble rectoM1. Motorizada, telón hasta 200 kgsuperposición central superior a 50 cmComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1T04 - Placa distanciadora1T12 - Carro de cabeza - Cuerda central1T13 - Carro 2 ruedasControl movimiento1T20 - Polea de reenvío1T21 - Polea doble de cabeza1T22 - Guía - Cuerda central1T23 - Alineador - Cuerda central1T16 - Patìn final carrera - Cuerda central1T52 - Final carrera polea - Cuerda ctrl.1T53 - Final carrera - Cuerda central2DR1-RDS2QEM-7G1-152QEW - Tablero eléctrico W 3E - Cuerda Poly Ø 8 mm

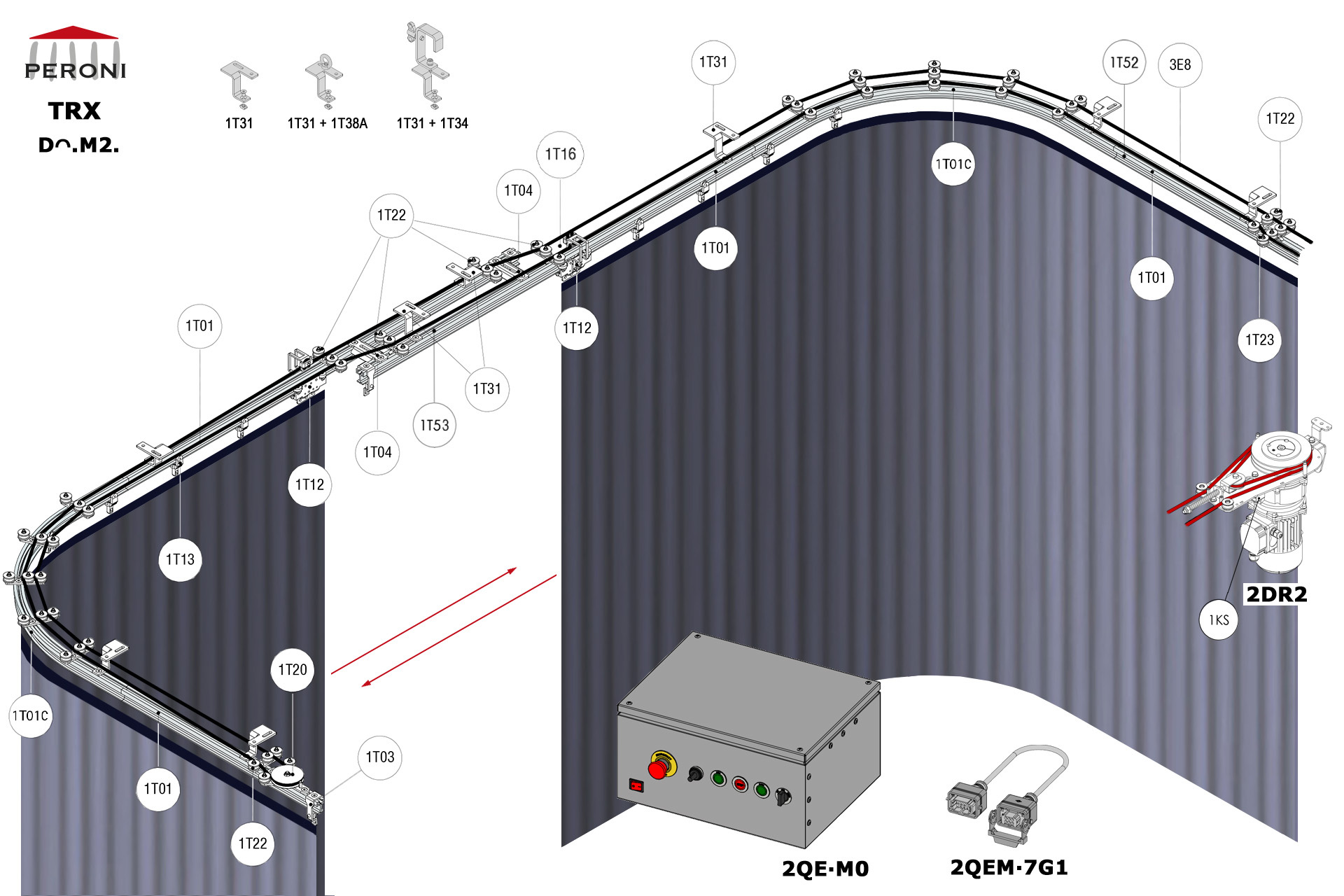

Carril configuración Dᴖ.M2. Dᴖ. Apertura central riel doble rectoM2. Motorizada, telón hasta 100 kgsuperposición central superior a 50 cmComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1KS - Tope1T04 - Placa distanciadora1T12 - Carro de cabeza - Cuerda central1T13 - Carro 2 ruedasControl movimiento1T20 - Polea de reenvío1T22 - Guía - Cuerda central1T23 - Alineador - Cuerda central1T16 - Patìn final carrera - Cuerda central1T52 - Final carrera polea - Cuerda ctrl.1T53 - Final carrera - Cuerda central2DR2-RDS2QEM-7G1-152QEW - Tablero eléctrico W 3E - Cuerda Poly Ø 8 mm

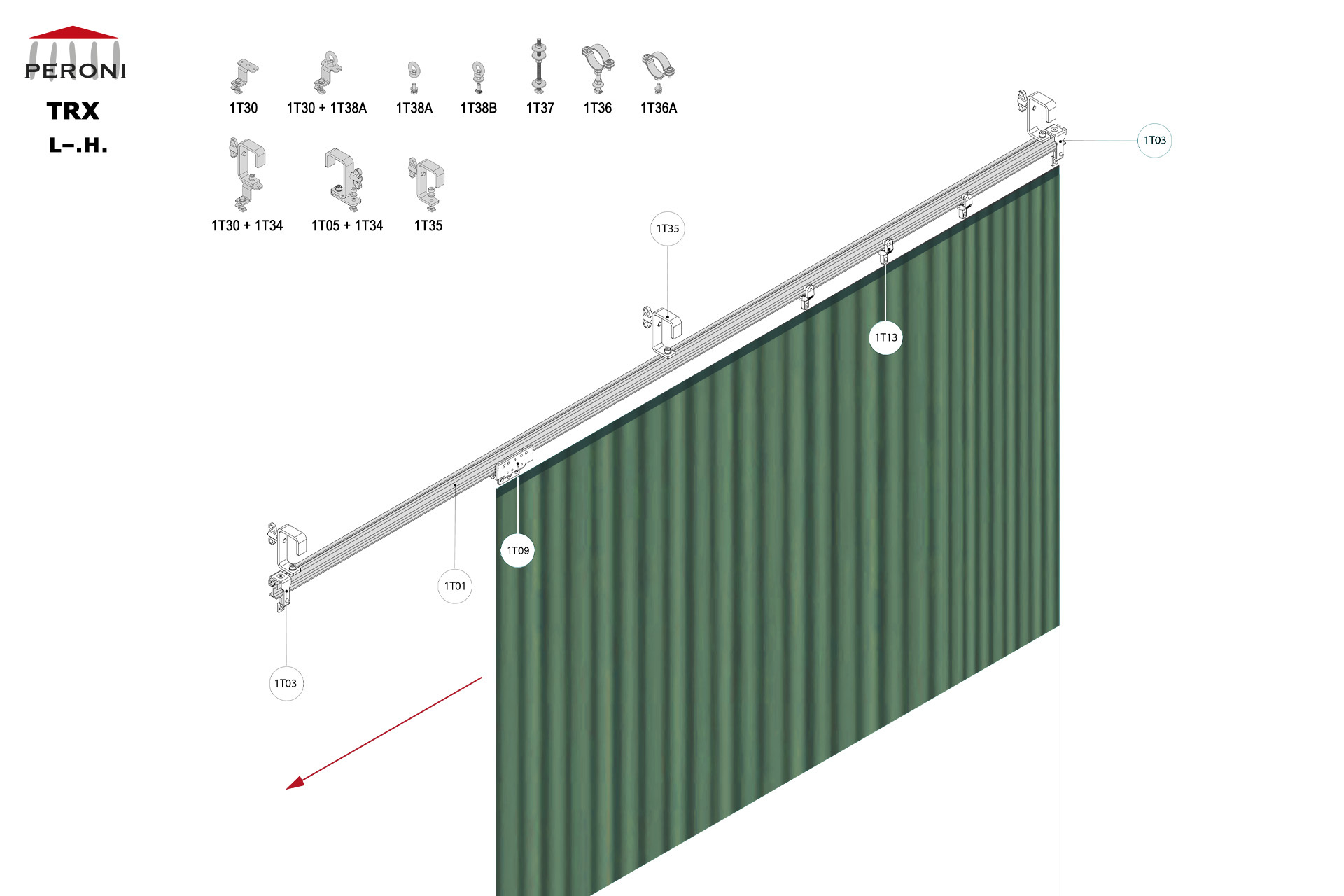

Carril configuración L–.H. L–. Apertura lateral riel rectoH. Manual sin cuerdaComponentes 1T01 - Riel recto1T02 - Unión1T03 - Tope1T10 - Carro de cabeza1T13 - Carro 2 ruedas

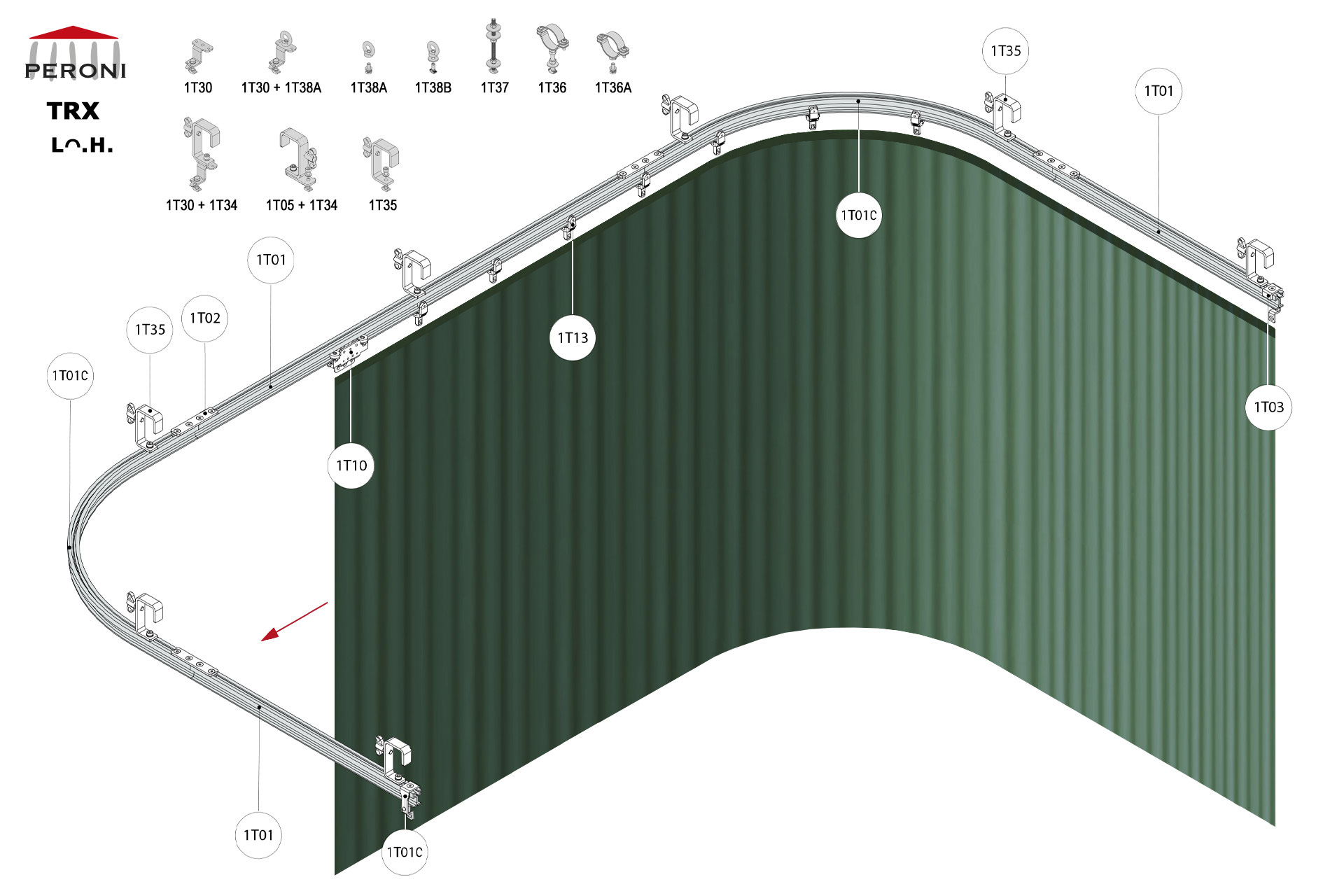

Carril configuración Lᴖ.H. Lᴖ. Apertura lateral riel curvadoH. Manual sin cuerdaComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1T10 - Carro de cabeza1T13 - Carro 2 ruedas

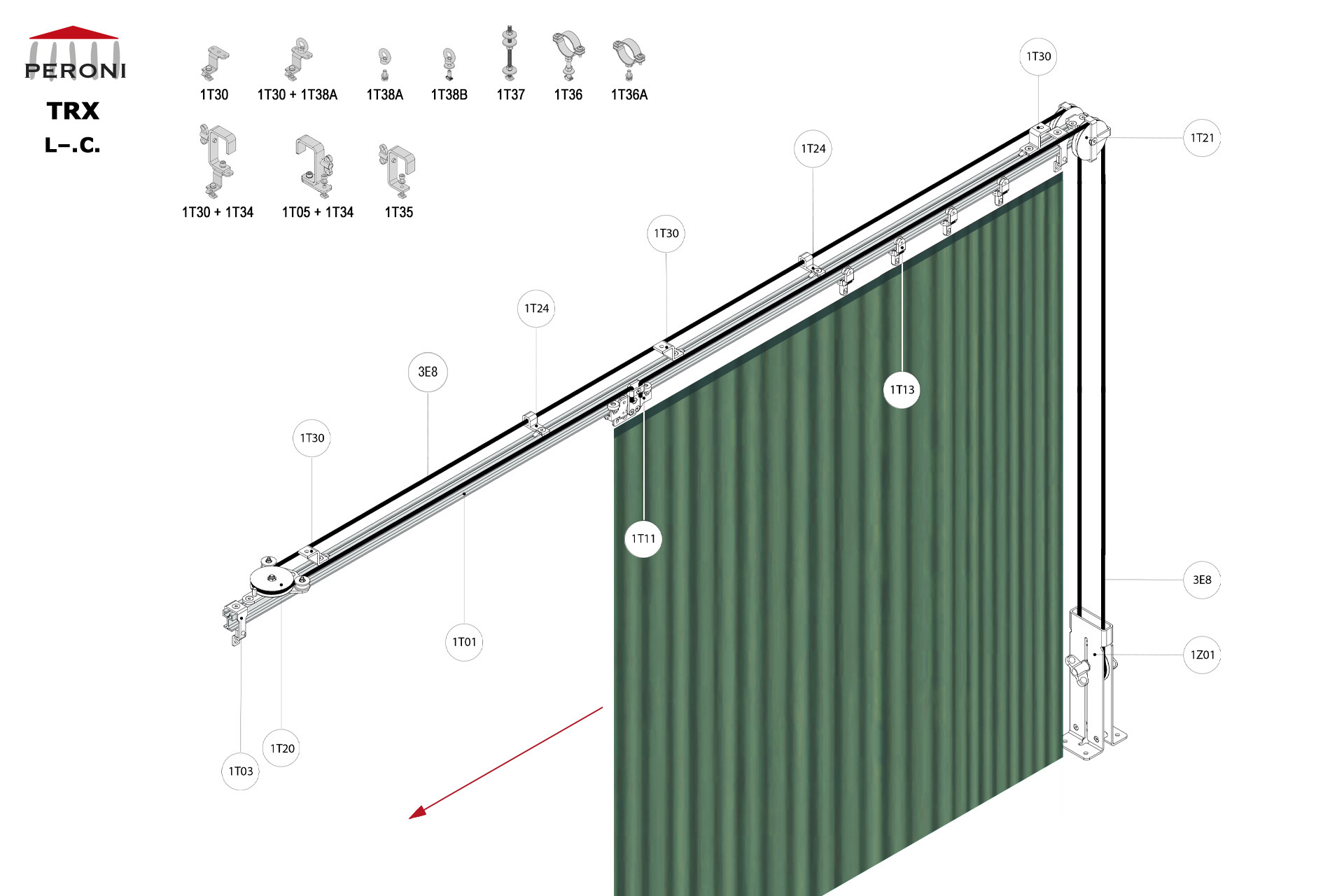

Carril configuración L–.C. L–. Apertura lateral riel rectoC. Manual con cuerdaComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1T11 - Carro de cabeza cuerda lateral1T13 - Carro 2 ruedasControl movimiento1T20 - Polea de reenvío1T21 - Polea doble de cabeza1T24 - Soporte - Cuerda lateral1Z01 - Ver todas las opciones3E - Cuerda Poly Ø 8 mm

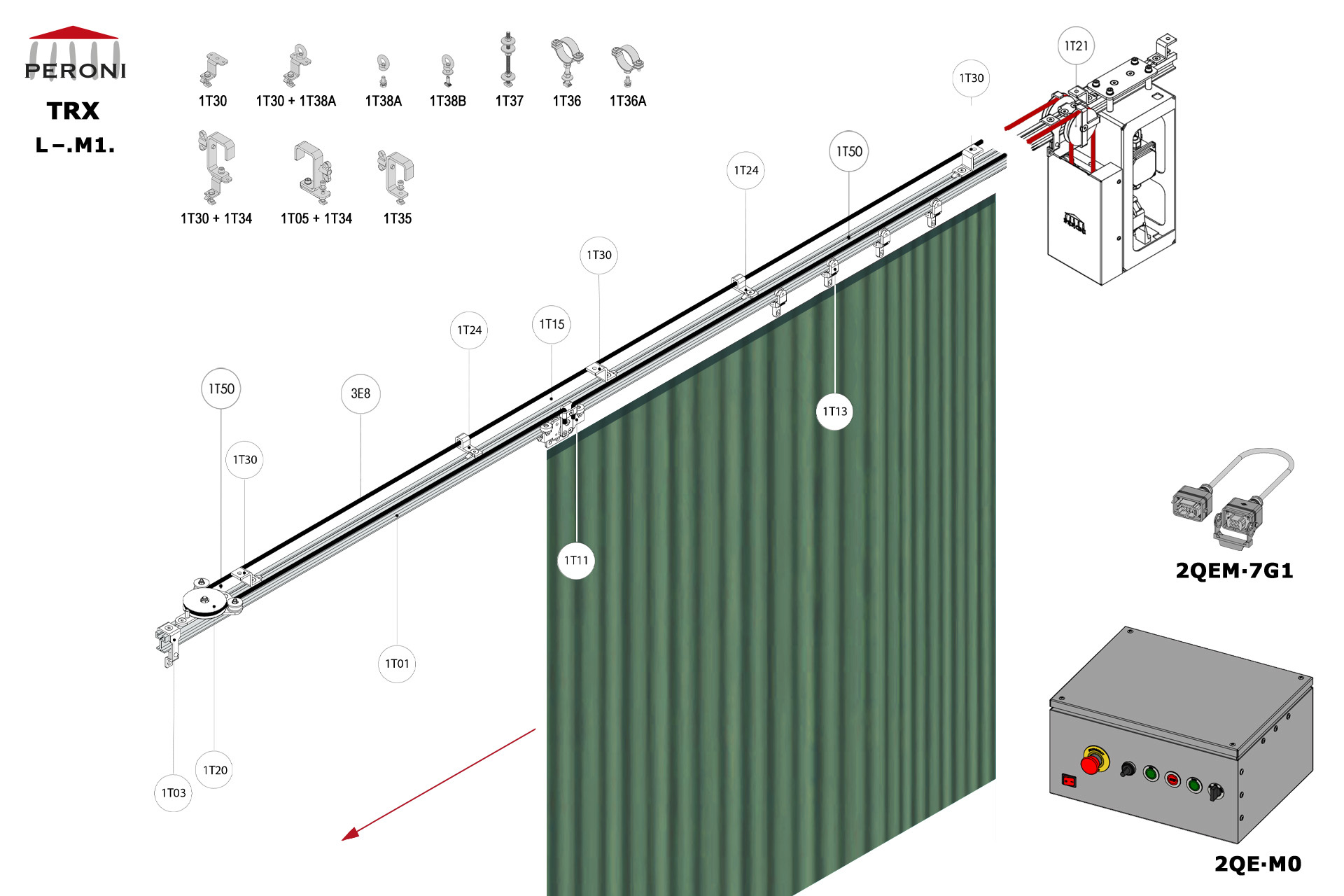

Carril configuración L–.M1. L–. Apertura lateral riel rectoM1. MotorizadaComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1T11 - Carro de cabeza - Cuerda lateral1T13 - Carro 2 ruedasControl movimiento1T20 - Polea horizontal1T21 - Polea doble1T24 - Soporte cuerda lateral1T15 - Patìn final carrera - Cuerda lateral1T50 - Final de carrera - Cuerda lateral2DR1-RDS2QEM-7G1-152QEW - Tablero eléctrico W 3E - Cuerda Poly Ø 8 mm

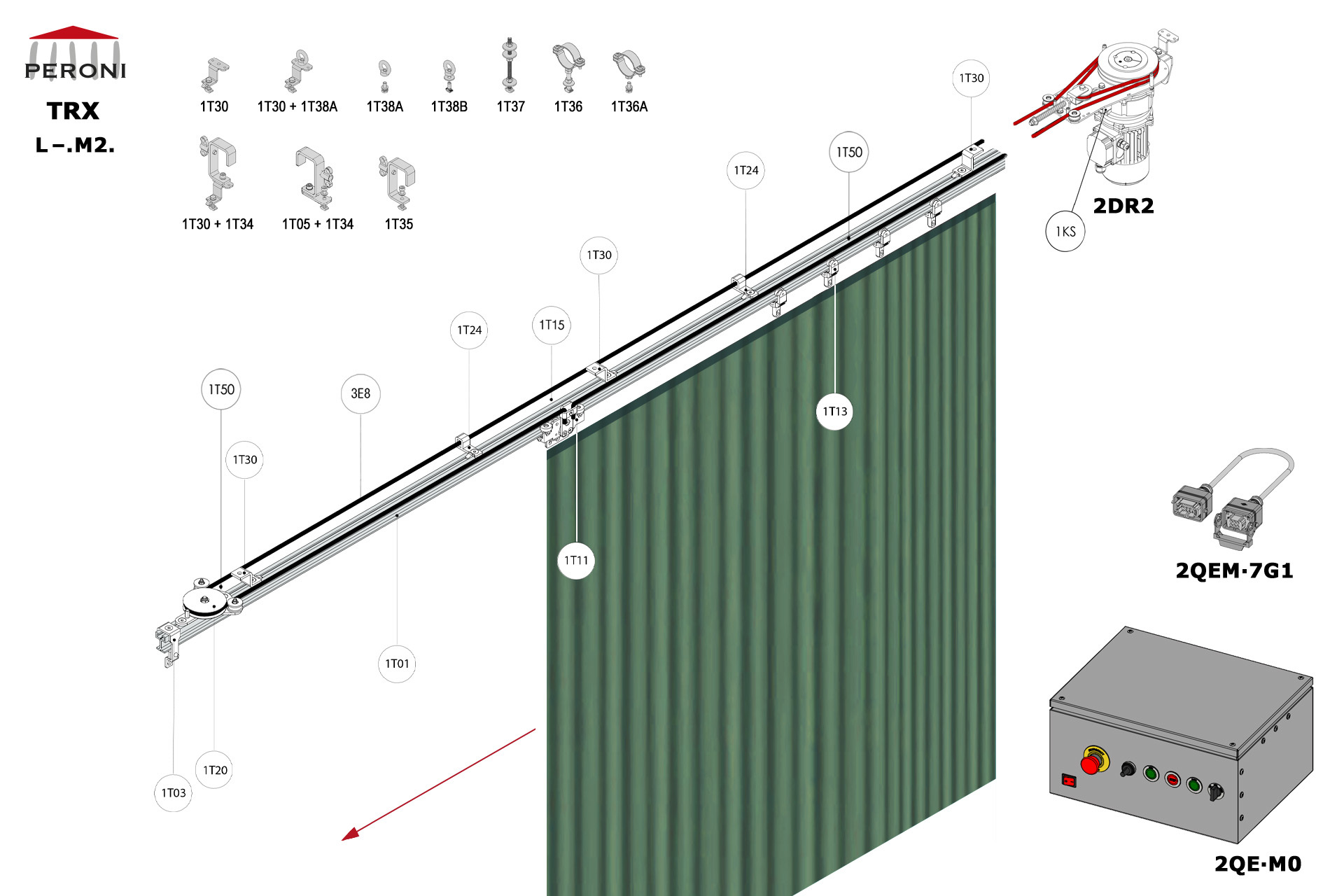

Carril configuración L–.M2. L–. Apertura lateral riel rectoM2. Motorizada, telón hasta 125 kgComponentes1T01 - Riel recto1T02 - Unión1T03 - Tope1KS - Tope1T11 - Carro de cabeza - Cuerda lateral1T13 - Carro 2 ruedasControl movimiento1T20 - Polea horizontal1T24 - Soporte cuerda lateral1T15 - Patìn final carrera - Cuerda lateral1T50 - Final de carrera - Cuerda lateral2DR2-RDS2QEM-7G1-152QEW - Tablero eléctrico W 3E - Cuerda Poly Ø 8 mm

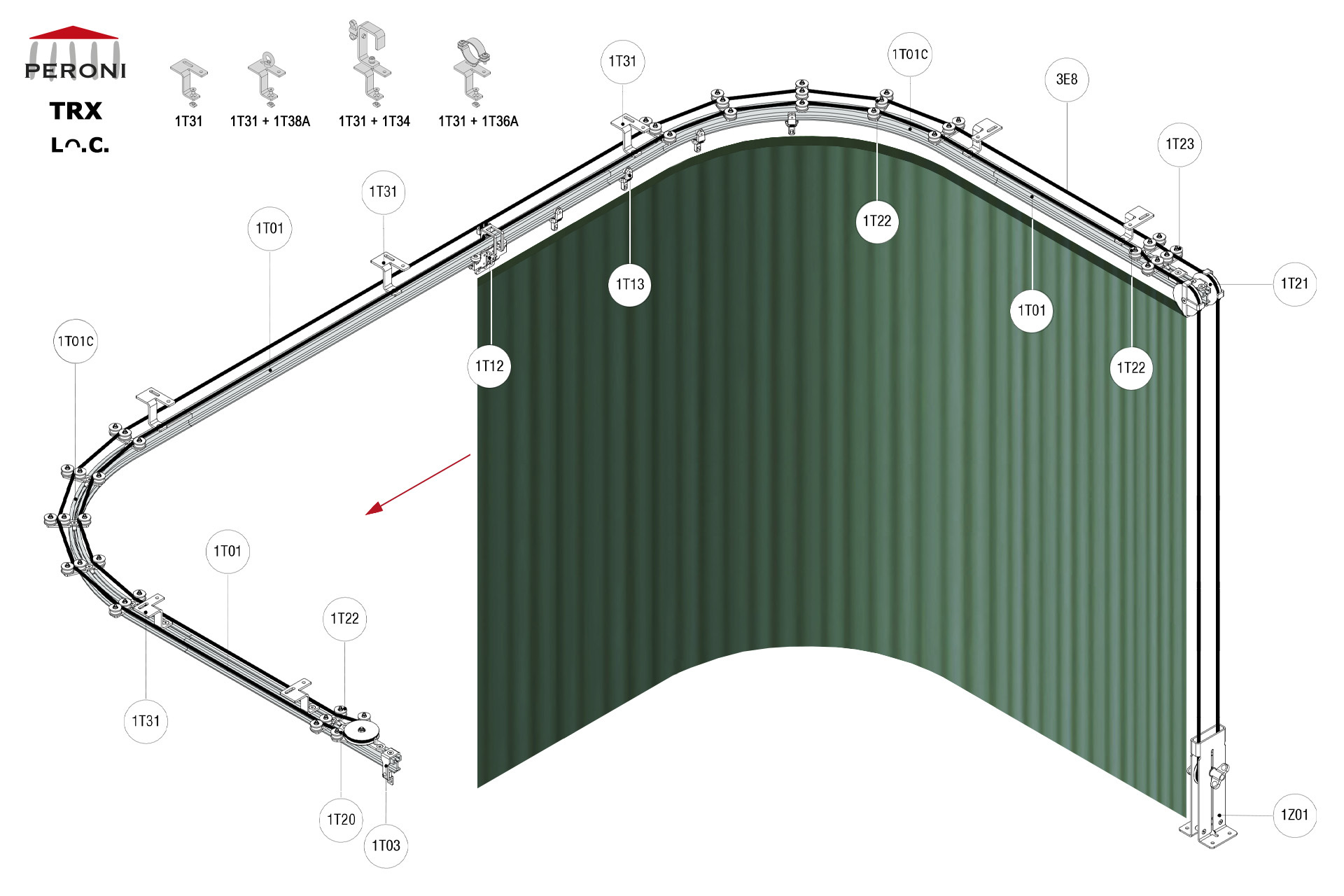

Carril configuración Lᴖ.C. Lᴖ. Apertura lateral riel curvadoC. Manual con cuerdaComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1T12 - Carro de cabeza - Cuerda central1T13 - Carro 2 ruedasControl movimiento1T20 - Polea de reenvío1T21 - Polea doble de cabeza1T22 - Guía - Cuerda central1T23 - Alineador - Cuerda central1Z01 - Ver todas las opciones3E - Cuerda Poly Ø 8 mm

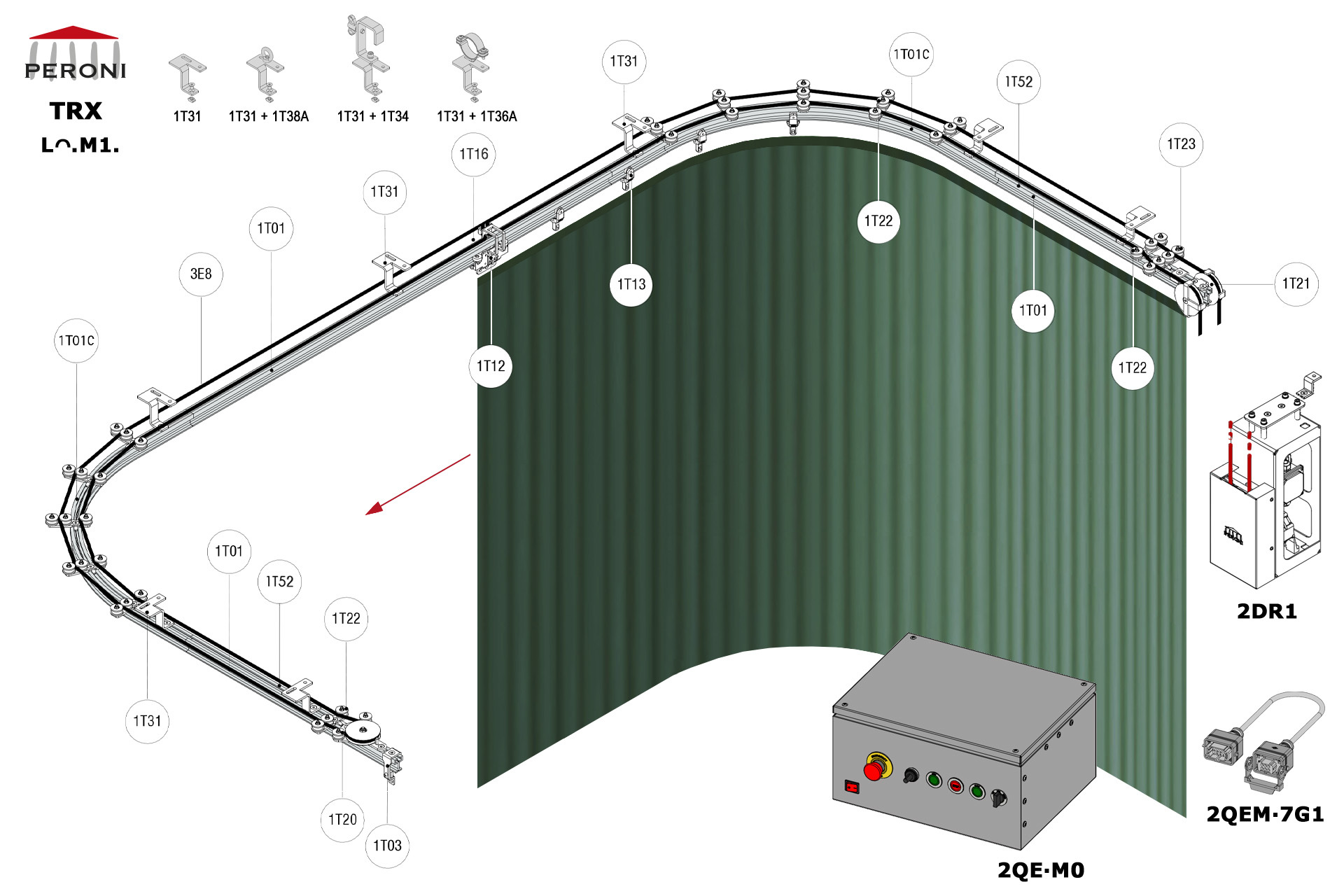

Carril configuración Lᴖ.M1. Lᴖ. Apertura lateral riel curvadoM1. Motorizada, telón hasta 200 kgComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1T12 - Carro de cabeza - Cuerda central1T13 - Carro 2 ruedasControl movimiento1T20 - Polea de reenvío1T21 - Polea doble de cabeza1T22 - Guía - Cuerda central1T23 - Alineador - Cuerda central1T16 - Patìn final carrera - Cuerda central1T52 - Final carrera polea - Cuerda ctrl.2DR1-RDS2QEM-7G1-152QEW - Tablero eléctrico W 3E - Cuerda Poly Ø 8 mm
Carril configuración Lᴖ.M2. Lᴖ. Apertura lateral riel curvadoM2. Motorizada, telón hasta 100 kgComponentes1T01 - Riel recto1T01C - Riel curvado1T02 - Unión1T03 - Tope1KS - Tope1T12 - Carro de cabeza - Cuerda central1T13 - Carro 2 ruedasControl movimiento1T20 - Polea de reenvío1T22 - Guía - Cuerda central1T23 - Alineador - Cuerda central1T16 - Patìn final carrera - Cuerda central1T52 - Final carrera polea - Cuerda ctrl.2DR2-RDS2QEM-7G1-152QEW - Tablero eléctrico W 3E - Cuerda Poly Ø 8 mmFijación1T31 - Enganche susp. - Cuerda central1T34 - Abrazadera de gancho - Para eng.
