1K - Kompas



Kompas - Système de patience 1KB - Rail Kompas profil en aluminium anodisé noir matbarres de 600 cm1KBP - Rail Kompas pré-percé profil en aluminium anodisé noir matavec trous pour fixation avec visbarres de 600 cm
Voir tous
Montage au plafond 8LCA - Cantinella1KBPBinKompBinarioPref1KM - Chariot entraîneur1KS - Butée pour chariots
Montage au mur 8S - Support métallique1KBBinKompBinario1KAS - Support accroche
Montage aux structures de la scène 8C50 - Clamp Ø 50 mm + écrou M81KB - Rail Kompas1KAS - Support accroche1T34-HookClamp
1KM - Chariot entraîneur + arrêt pour corde - charge: 20 kg- roues en nylon + roulements à billes- châssis en aluminium anodisé noir + tampons anti-bruit en plastique souple1KMS - Chariot entraîneur sans arrêt pour corde 1KMF - Arrêt pour corde - en aluminium
1T14 - Patte de croisement pour chariot entraîneur - en fer noir émaillé
1T13 - Chariot à 2 roues - charge: 10 kg- roues en nylon + roulements à billes- châssis en plastique spécial + tampons anti-bruit en plastique souple
1KC - Chariot à 4 roues - charge: 20 kg- roues en nylon + roulements à billes- châssis en aluminium anodisé noir + tampons anti-bruit en plastique souple
Applications
Kompas est un système modulaire de patience pour :
- Rideaux à la grecque
- cycloramas
- éléments de décor légers
Caractéristiques principales
- montage rapide et facile
- robustesse
- fonctionnement silencieux
- espace requis en hauteur minimal
- testé et très fiable

Rail
- profil en aluminium extrudé
- finition anodisée noire
- 780 g / m de poids
- 600 cm longueur max de barre
- 200 cm travée max
- 40 cm rayon minimum de cintrage

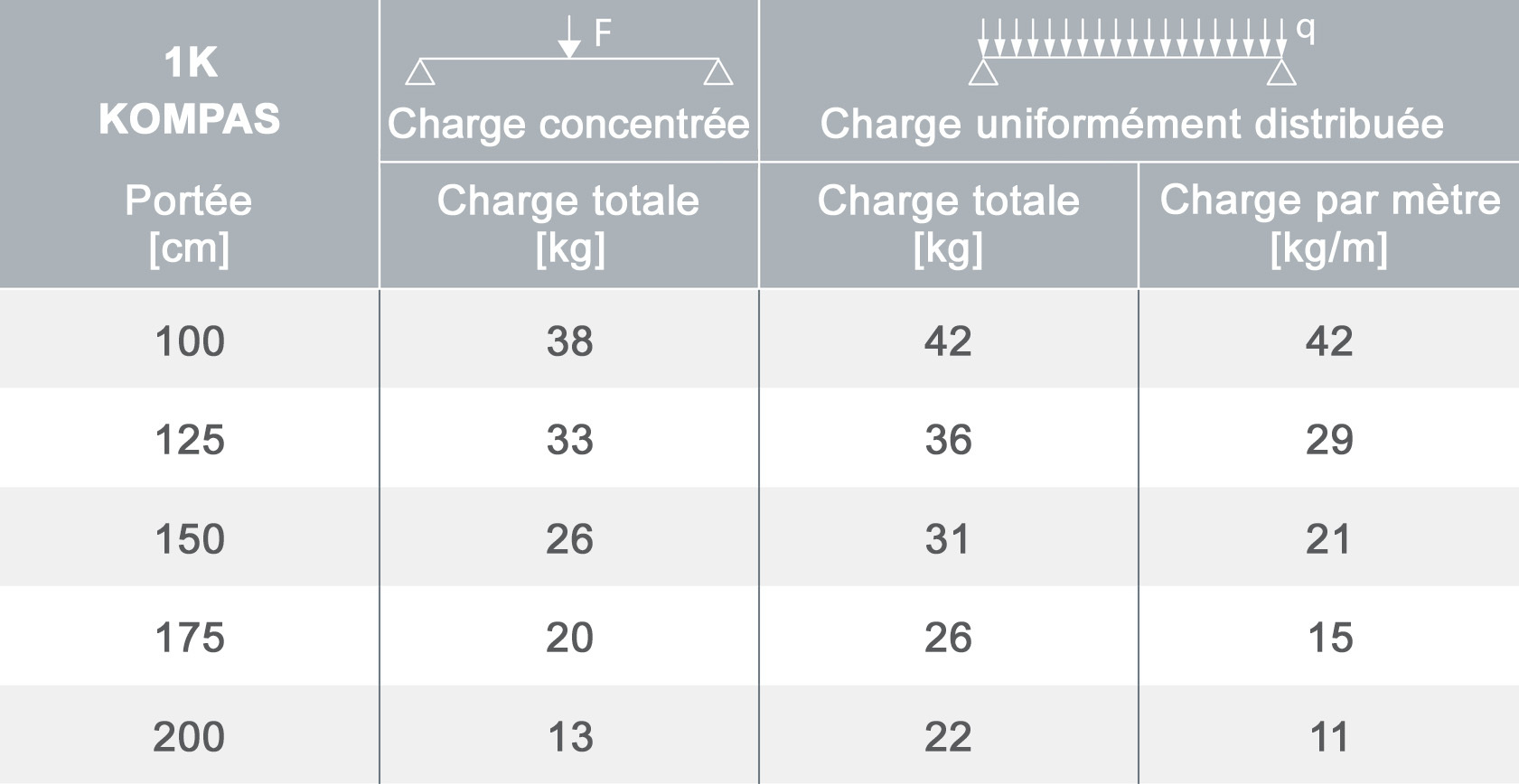

Le tableau indique les charges maximales applicables au rail seul.
Il est essentiel de considérer la capacité de charge de chaque composant du système.
La limite de charge du système est déterminée par le composant le plus faible.
Chariots
- roues en nylon avec roulements à billes
- avec pare-chocs en caoutchouc anti-bruit
Charge des chariots
- 1KM - Chariot entraîneur: 20 kg
- 1T13 - Chariot à 2 roues: 10 kg
- 1KC - Chariot à 4 roues: 20 kg

Corde de manœuvre
- couleur noire
- diamètre 8 mm
- 100 % polyester haute ténacité

Options de fixation
- au plafond (con 1KBP - Rail pré-percé)
- au mur
- aux structures de la scène (tube Ø 5 cm)

Configurations principales
- S. Ouverture centrale rail unique
- L. Ouverture latérale
Contrôle de mouvement
pour configurations S. / D. / L.
- H. Manuelle sans corde*
- C. Manuelle avec corde**
- M. Motorisée***

* rails droits et cintrés
** uniquement rails droits, pour rails cintré voir système TRX
*** voir système TRX

Nuancier

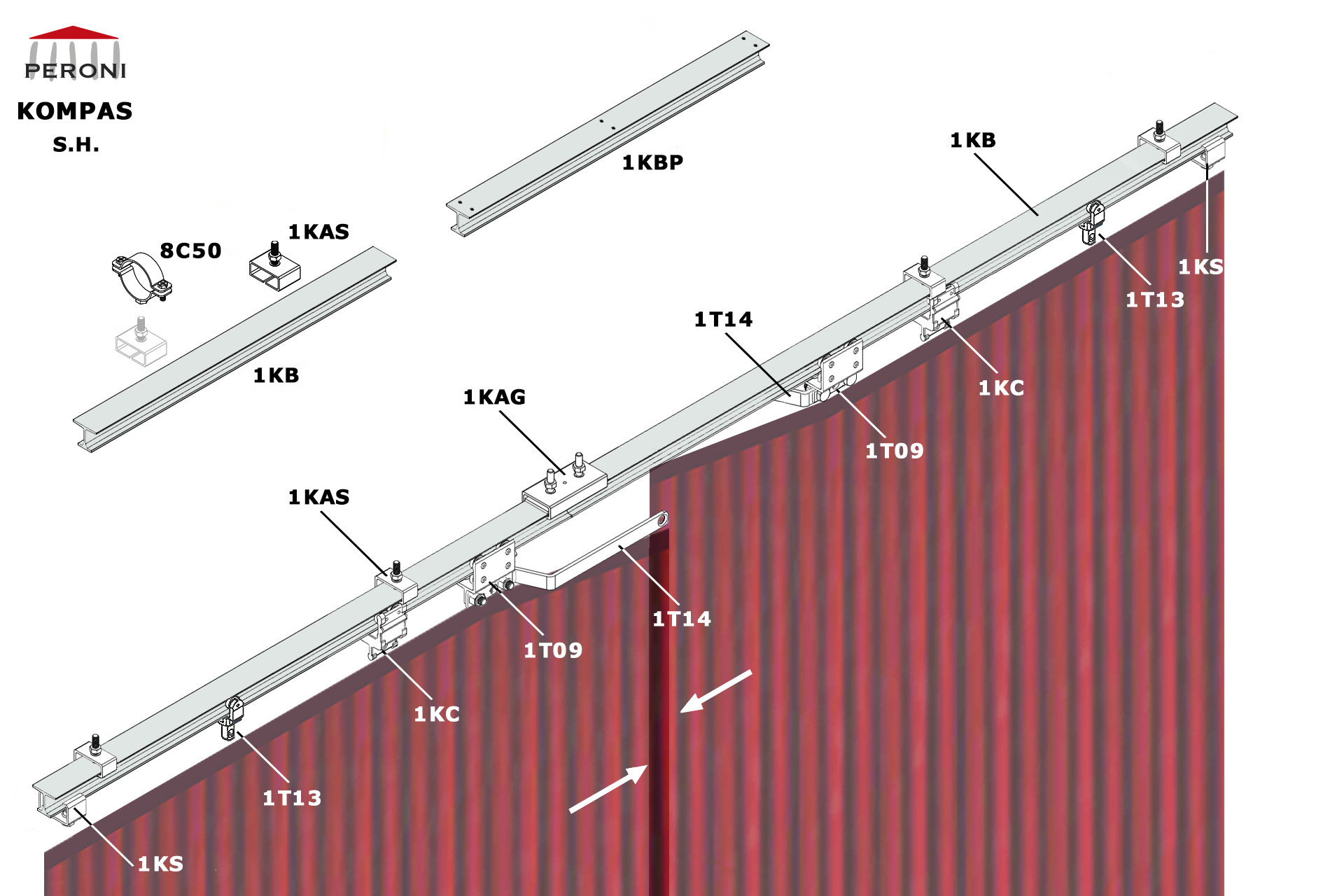

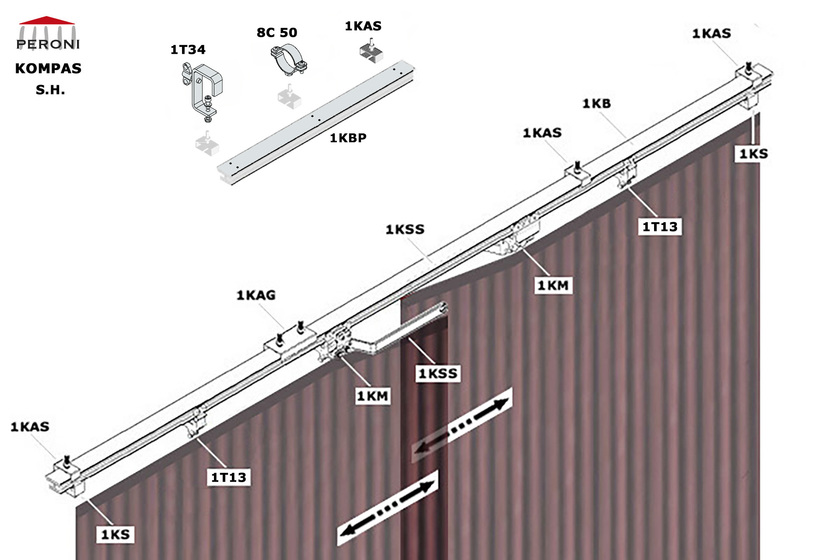

Patience configuration S.H. S. Ouverture centrale rail uniqueH. Manuelle sans cordepour recouvrement central jusqu'à 50 cmConfiguration également possible avec rails cintrésComposants1KB - Rail droit1KAG - Raccordement1KS - Butée1KM - Chariot entraîneur1T14 - Patte de croisement1T13 - Chariot 2 rouesFixation1KBP - Rail droit pré-percé1KAS - Support accroche8C50-Collarea2foriKompas1T34 - Hook clamp pour tubes Ø 50 mm

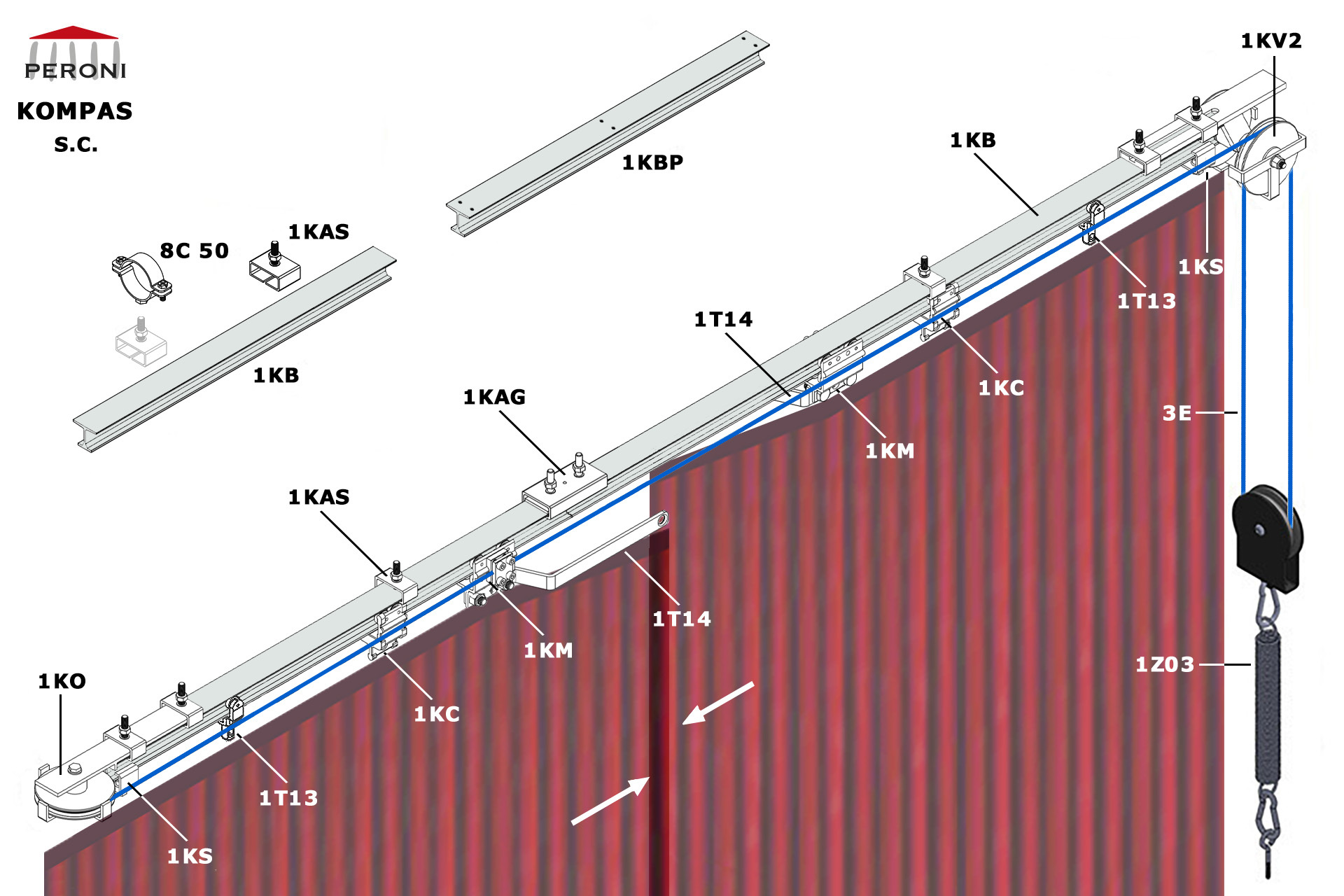

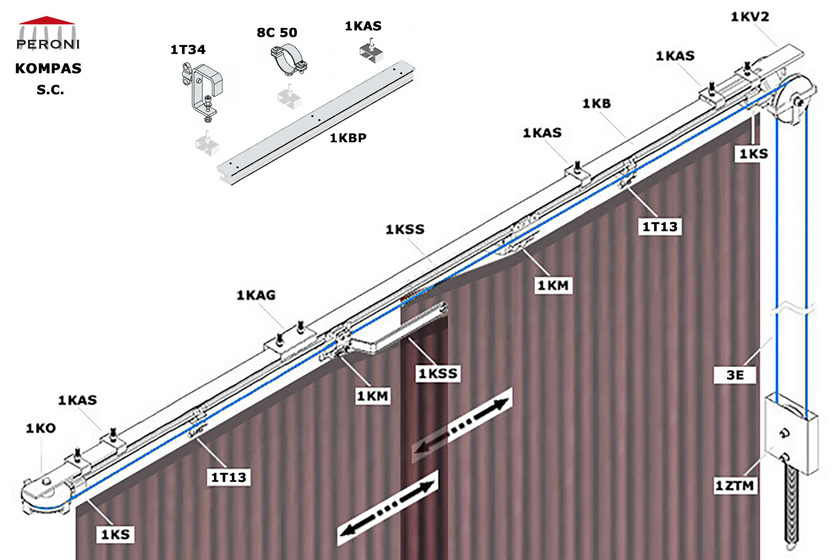

Patience configuration S.C. S. Ouverture centrale rail uniqueC. Manuelle avec cordepour recouvrement central jusqu'à 50 cmPour réaliser cette configuration:- motorisé- avec rails cintrésvoir le système TRXComposants1KB - Rail droit1KAG - Raccordement1KS - Butée1KM - Chariot entraîneur1T14 - Patte de croisement1T13 - Chariot 2 rouesContrôle mouvement1KO - Poulie horizontale1KV2 - Poulie double1Z03 - See all options3E-CordapoliestereFixation1KBP - Rail droit pré-percé1KAS - Support accroche8C50-Collarea2foriKompas1T34 - Hook clamp pour tubes Ø 50 mm

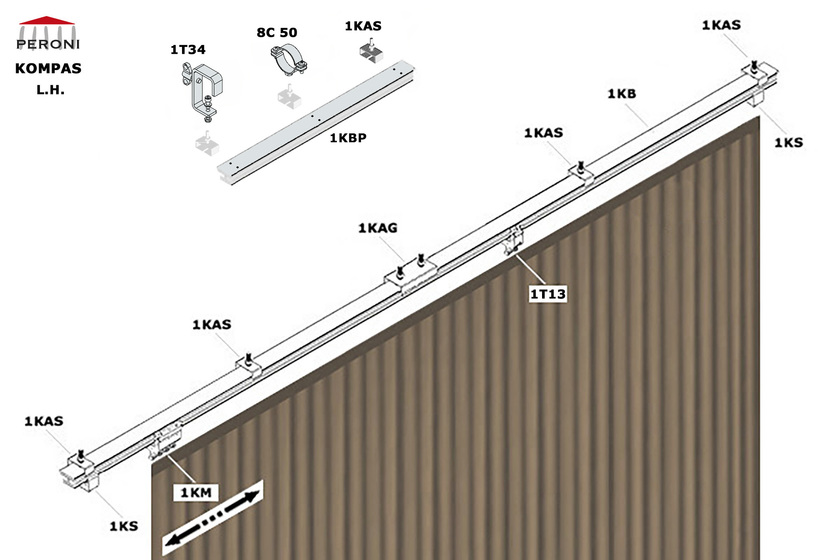

Patience configuration L.H. L. Ouverture latéraleH. Manuelle sans cordeConfiguration également possible avec rails cintrésComposants1KB - Rail droit1KAG - Raccordement1KS - Butée1KM - Chariot entraîneur1T13 - Chariot 2 rouesFixation1KBP - Rail droit pré-percé1KAS - Support accroche8C50-Collarea2foriKompas1T34 - Hook clamp pour tubes Ø 50 mm

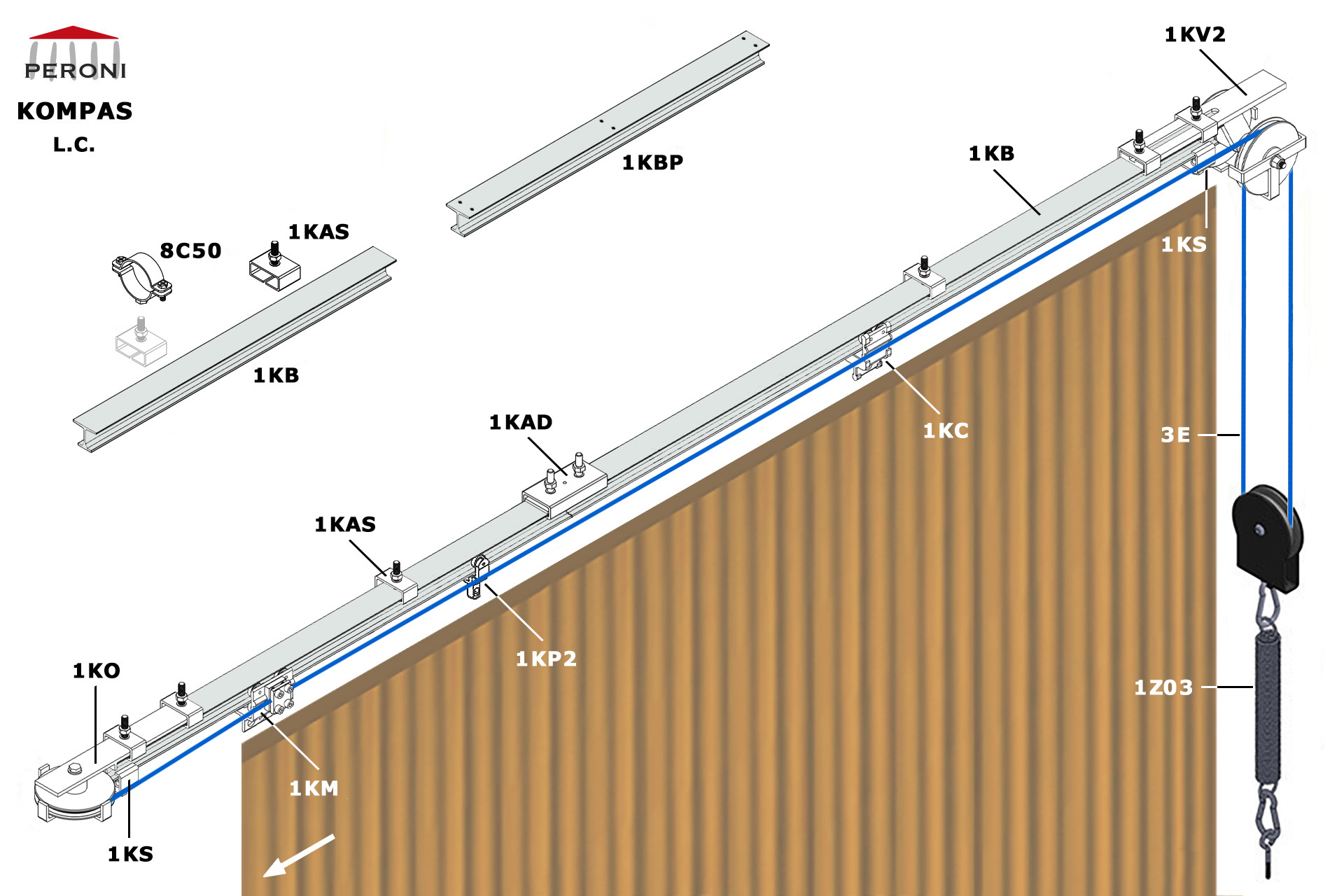

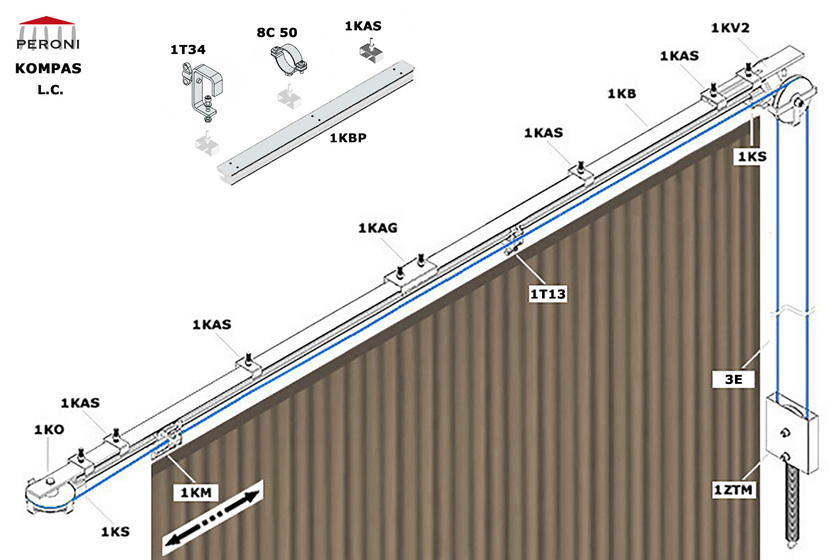

Patience configuration L.C. L. Ouverture latéraleC. Manuelle avec cordePour réaliser cette configuration:- motorisé- avec rails cintrésvoir le système TRXComposants1KB - Rail droit1KAG - Raccordement1KS - Butée1KM - Chariot entraîneur1T13 - Chariot 2 rouesContrôle mouvement1KO - Poulie horizontale1KV2 - Poulie double1Z03 - See all options3E-CordapoliestereFixation1KBP - Rail droit pré-percé1KAS - Support accroche8C50-Collarea2foriKompas1T34 - Hook clamp pour tubes Ø 50 mm
