7QX30 - Квадратные фермы 29 см



7QX30 - Квадратные фермы 29 см Стандартные длины прямых фермАртикул - длина ..... вес. см ............ кг 7QX30 T 010 - ..10,5 ......... 3,0 7QX30 T 021 - ..21 ............ 3,3 7QX30 T 025 - ..25 ............ 3,4 7QX30 T 029 - ..29 ............ 3,7 7QX30 T 050 - ..50 ............ 4,8 7QX30 T 100 - 100 ............ 7,1 7QX30 T 150 - 150 ............ 9,5 7QX30 T 200 - 200 .......... 11,8 7QX30 T 250 - 250 .......... 14,1 7QX30 T 300 - 300 .......... 16,5 7QX30 T 350 - 350 .......... 18,8 7QX30 T 400 - 400 .......... 21,2
Посмотреть все

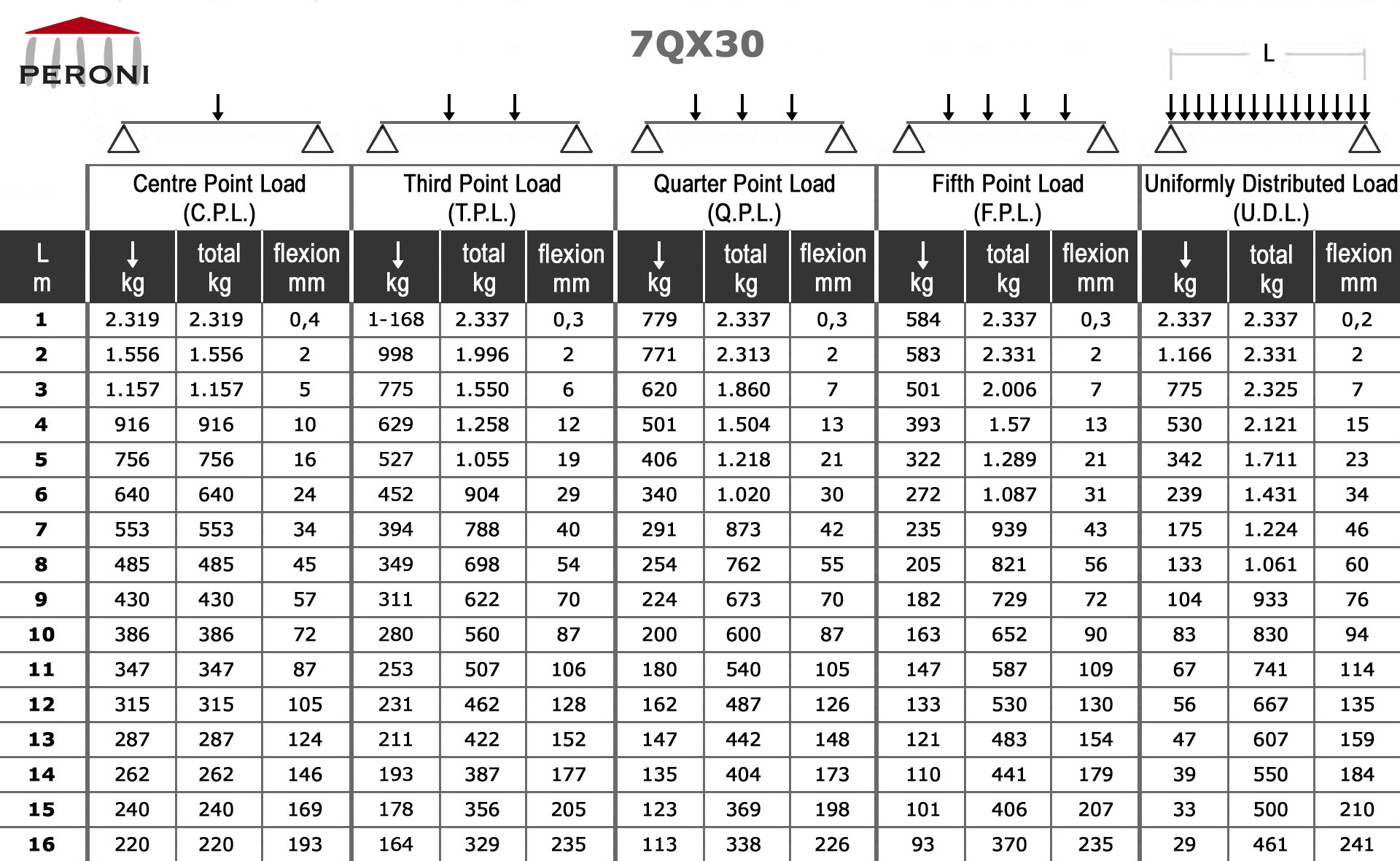

7QX30 - Квадратные фермы 29 см Таблица нагрузок прямых ферм ↓ - Осевая нагрузка↓ ↓ - Нагрузка на 1/3↓ ↓ ↓ - Нагрузка на 1/4↓ ↓ ↓ ↓ - Нагрузка на 1/5↓↓↓↓↓↓↓↓↓↓↓↓ - Равнораспределенная нагрузка Таблица нагрузок составлена в соответствии со стандартом UNI ENV 1999-1-1 (Eurocode9).При вычислении таблицы предполагалось, что ферма держится в узлах крепления, и в указанных точках прилагается статическая нагрузка. При этом точка приложения силы лежит на осевой линии фермы.Указанные значения являются допустимыми значениями статической нагрузки, или грузоподъемностью.При вычислениях также был учтен собственный вес фермы. Следует отметить, что данные условия являются лабораторными, и при конструировании в реальных условиях следует внимательно анализировать дополнительные факторы и действующие силы.
7QX30 - Квадратные фермы 29 см b>7QX30 K 8 - Dado 6 сторон-8 узла Для составления углов и пересечений, без необходимости использовать стандартные угловые элементы.Каждый модуль Dado требует соединительного комплекта 7QX K FC для каждого соединения модуля Dado с фермой. 7QX K FC - Соединительный комплект для модуля Dado 6 стороны-8 узла Комплект состоит из:- 4 штифта- 4 R-клипсы- 4 полуспигота- 4 болта 7TZ30 K 01 - Ключ для соединений Dado
7QX30 - Квадратные фермы 29 см b>7QX M10 - Соединительный комплект на болтах - 8 болтов- 8 гаек 7QX FC - Комплект для штифтового(быстрого) соединения - 8 штифтов- 8 R-клипс- 4 спигота
7QX30 - Квадратные фермы 29 см1 - опорная пластинаМодули с зажимами 2 - короткий3 - для башни4 - длинный
7QX30 - Квадратные фермы 29 смУглы 2-сторонние 7QX30 A L2 ADJ - регулируемый 45° - 335°
7QX30 - Квадратные фермы 29 смУгол 3-сторонний - 90°
7QX30 - Квадратные фермы 29 смT-образные углы 1 - 3-сторонние2 - 4-сторонние Пересечения 3 - 4-сторонние4 - 5-сторонние5 - 6-сторонние
Ребра
труба из экструдированного алюминия Ø 50 x 2 мм - EN AW 6082 T6
Перемычки
труба из экструдированного алюминия Ø 18 x 2 мм - EN AW 6082 T6
Наконечники
Пластина из литого алюминия - EN AC 42200 T6

7QX30 - Стандартные длины прямых ферм
Артикул
длина . . . вес
. см . . . . . . кг
7QX30 T 010
. 10,5 . . . . 3,0
7QX30 T 021
. 21 . . . . . . 3,3
7QX30 T 025
. 25 . . . . . . 3,4
7QX30 T 029
. 29 . . . . . . 3,7
7QX30 T 050
. 50 . . . . . . 4,8
7QX30 T 100
100 . . . . . . 7,1
7QX30 T 150
150 . . . . . . 9,5
7QX30 T 200
200 . . . . . . 11,8
7QX30 T 250
250 . . . . . . 14,1
7QX30 T 300
300 . . . . . . 16,5
7QX30 T 350
350 . . . . . . 18,8
7QX30 T 400
400 . . . . . . 21,2
