7TX30 - Треугольные фермы 29 см



7TX30 - Треугольные фермы 29 см Стандартные длины прямых фермАртикул - длина ..... вес. см ............ кг 7TX30 T 010 - ..10,5 ......... 2,3 7TX30 T 021 - ..21 ............ 2,6 7TX30 T 025 - ..25 ............ 2,7 7TX30 T 050 - ..50 ............ 3,7 7TX30 T 100 - 100 ............ 5,4 7TX30 T 150 - 150 ............ 7,2 7TX30 T 200 - 200 ............ 9,0 7TX30 T 250 - 250 .......... 10,7 7TX30 T 300 - 300 .......... 12,5 7TX30 T 350 - 350 .......... 14,2 7TX30 T 400 - 400 .......... 16,0
Посмотреть все

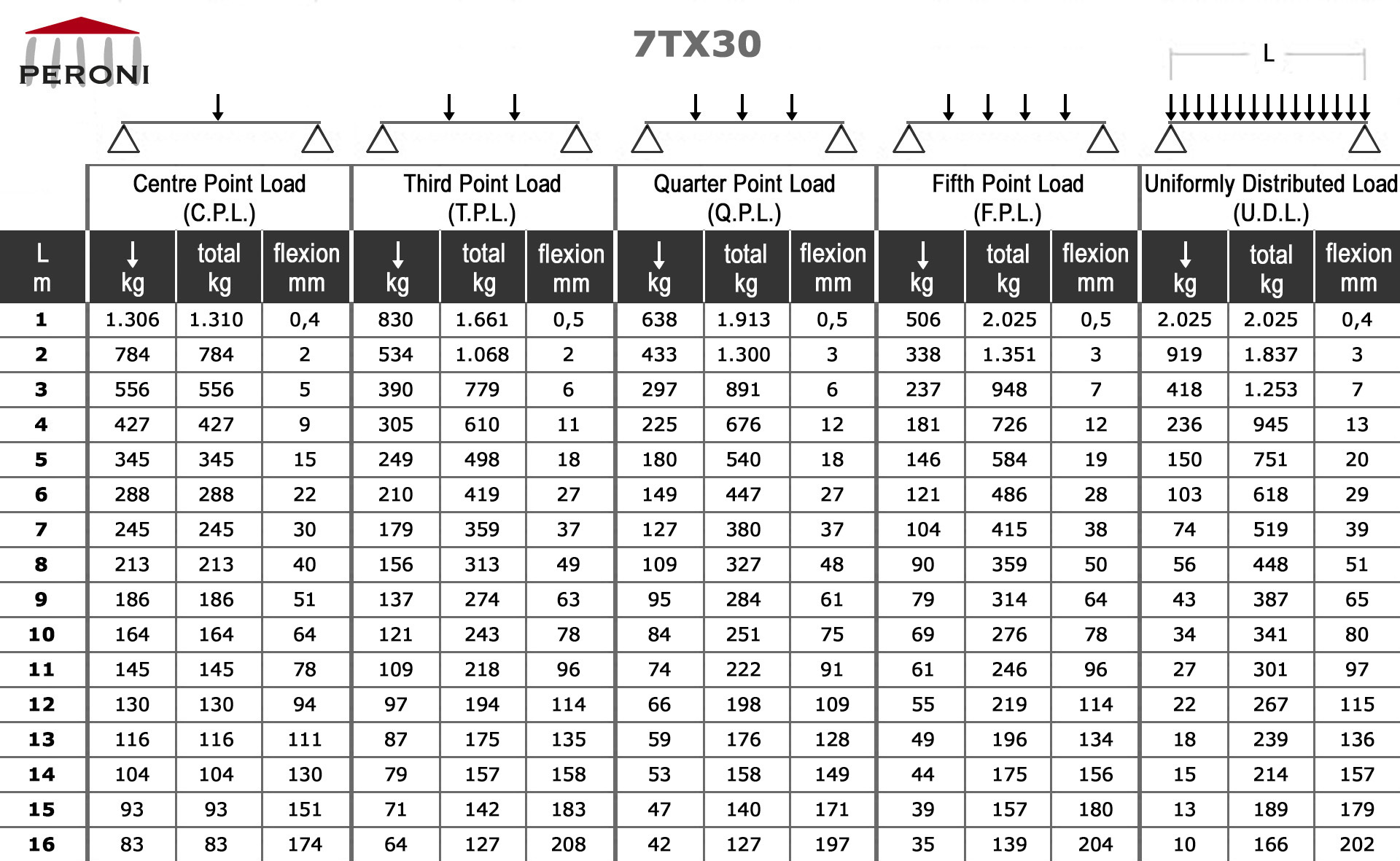

7TX30 - Треугольные фермы 29 см Таблица нагрузок прямых ферм ↓ - Осевая нагрузка↓ ↓ - Нагрузка на 1/3↓ ↓ ↓ - Нагрузка на 1/4↓ ↓ ↓ ↓ - Нагрузка на 1/5↓↓↓↓↓↓↓↓↓↓↓↓ - Равнораспределенная нагрузка Таблица нагрузок составлена в соответствии со стандартом UNI ENV 1999-1-1 (Eurocode9).При вычислении таблицы предполагалось, что ферма держится в узлах крепления, и в указанных точках прилагается статическая нагрузка. При этом точка приложения силы лежит на осевой линии фермы.Указанные значения являются допустимыми значениями статической нагрузки, или грузоподъемностью.При вычислениях также был учтен собственный вес фермы. Следует отметить, что данные условия являются лабораторными, и при конструировании в реальных условиях следует внимательно анализировать дополнительные факторы и действующие силы.
7TX30 - Треугольные фермы 29 см7TX M10 - Соединительный комплект на болтах - 6 болтов- 6 гаек 7TX FC - Комплект для штифтового(быстрого) соединения - 6 штифтов- 6 R-клипс- 3 спигота
7TX30 - Треугольные фермы 29 см1 - опорная пластинаУглы 2-сторонние2 - 60°3 - 60° внутренняя вершина4 - 90°5 - 90° наружная вершина6 - 90° внутренняя вершина
7TX30 - Треугольные фермы 29 см b>Углы 2-сторонние1 - 120°2 - 120° внутренняя вершина3 - 45°4 - 135°5 - 135° внутренняя вершина
7TX30 - Треугольные фермы 29 см b>Углы 3-сторонние1 - 90° левый2 - 90° правый3 - 90° левая вершина вверху4 - 90° правая вершина вверху
7TX30 - Треугольные фермы 29 см b>T-образные углы1 - 3-сторонний2 - 3-сторонний нижнее соединение, вершина вниз3 - 3-сторонний нижнее соединение, вершина вверх 4 - 4-сторонний5 - 4-сторонний правая вершина вверх6 - 4-сторонний левая вершина вверх
7TX30 - Треугольные фермы 29 см b>Пересечения1 - 4-стороннее2 - 5-стороннее вершина вниз3 - 5-стороннее вершина вверх4 - 6-стороннее
Ребра
труба из экструдированного алюминия Ø 50 x 2 мм - EN AW 6082 T6
Перемычки
труба из экструдированного алюминия Ø 18 x 2 мм - EN AW 6082 T6
Наконечники
Пластина из литого алюминия - EN AC 42200 T6
7FX30 - Стандартные длины прямых ферм
Артикул
длина ..... вес
. см ............ кг
7TX30 T 010
..10,5 ......... 2,3
7TX30 T 021
..21 ............ 2,6
7TX30 T 025
..25 ............ 2,7
7TX30 T 050
..50 ............ 3,7
7TX30 T 100
100 ............ 5,4
7TX30 T 150
150 ............ 7,2
7TX30 T 200
200 ............ 9,0
7TX30 T 250
250 .......... 10,7
7TX30 T 300
300 .......... 12,5
7TX30 T 350
350 .......... 14,2
7TX30 T 400
400 .......... 16,0
