1M - Mini



Рельсовая система Mini 1MB - Mini Рельс профиль из черного анодированного алюминиядлина 600 см1MBP - Mini Рельс предварительно просверленный профиль из черного анодированного алюминияс отверстиями для крепления винтамидлина 600 см
Посмотреть все
1MBP - Mini Рельс предварительно просверленный - Способы монтажа 1 - Крепление к балке Г-образного сечения2 - Крепление к потолку на дюбели3 - Крепление к Cantinelle на шурупы1MC - Каретка с 2 роликами 1MCG - Подвес для каретки
1MC - Каретка с 2 роликами + Подвес - нагрузка: 2 кг- изготовлена из специального пластика + металлический подвес1MCG - Подвес для каретки - полированная сталь 1MM - Тянущая каретка с 4 роликами - нагрузка: 4 кг- ролики из специального пластика- корпус из черного эмалированного железа
1MAG - Соединитель для стыков - из анодированного алюминия 1ZJP - Joint pin (пачки по 10 штук) - из стали1MS - Стопор для кареток - из черного анодированного алюминия
1MB - Mini Рельс - Способы монтажа 8C50 - Зажиm Ø 50 mm 1KAS - Соединитель для подвеса
1MB - Mini Рельс - Способы монтажа 1ZT - Hook Clamp for Ø 48-51 mm tube Не включено, to be specified in case of order:- No. 1 Allen screw M8 40 mm- No. 1 nut M8- No. 2 washers Ø 8-24 mm- No. 1 1KAS - Соединитель для подвеса
Минимальный радиус изгиба для системы Mini - 30 см.
Городской театр Castello d'Argile Пример использования рельсовой дороги Mini ...
Применение
Mini is a modular track system for:
- small Раздвижные занавесы and scenography veils
- light hall theater curtains
- for simple and limited needs
Основные функции
- simple and fast assembly
- noiseless
- very low clearance profile
- economy
- reliability

Рельс
- extruded aluminium profile
- black anodized finishing
- 340 g / m weight
- 600 cm max bar length
- 200 cm max span
- 30 cm min curve radius

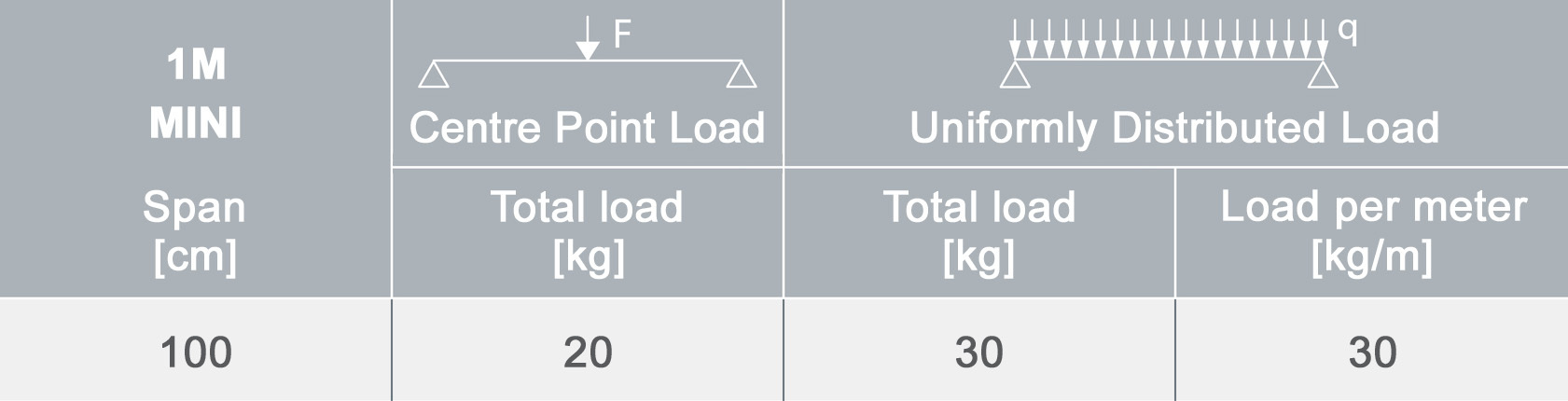

Нагрузка на рельс
Load over: . . . 100 cm span
- centre point: . 20 кг
- unif. distrib: .. 30 кг

Каретки
- spedial plastic wheels
- 1MM - Master carrier: metal chassis
- 1MC - Carrello 2 ruote: wholly plastic made
Carriers грузоподъемность
- 1MM - Master carrier: 4 кг
- 1MC - 2 wheels carrier: 2 кг

Варианты крепления
- ceiling mounting (with 1MBP - Pre-drilled rail)
- wall mounting
- flying bar system (Ø 5 cm tube)

Основные конфигурации

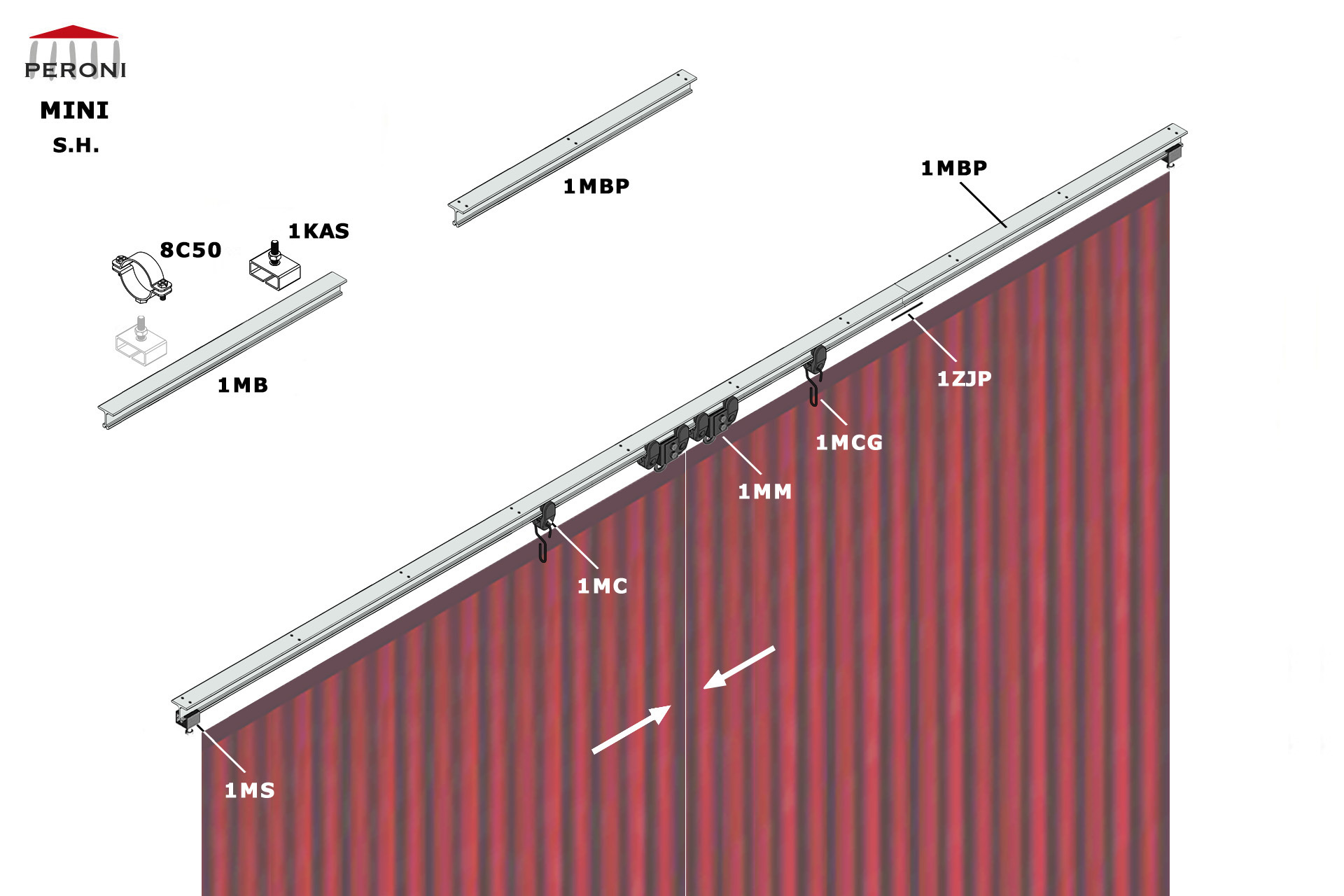

- S. Single rail central opening (without superposition)

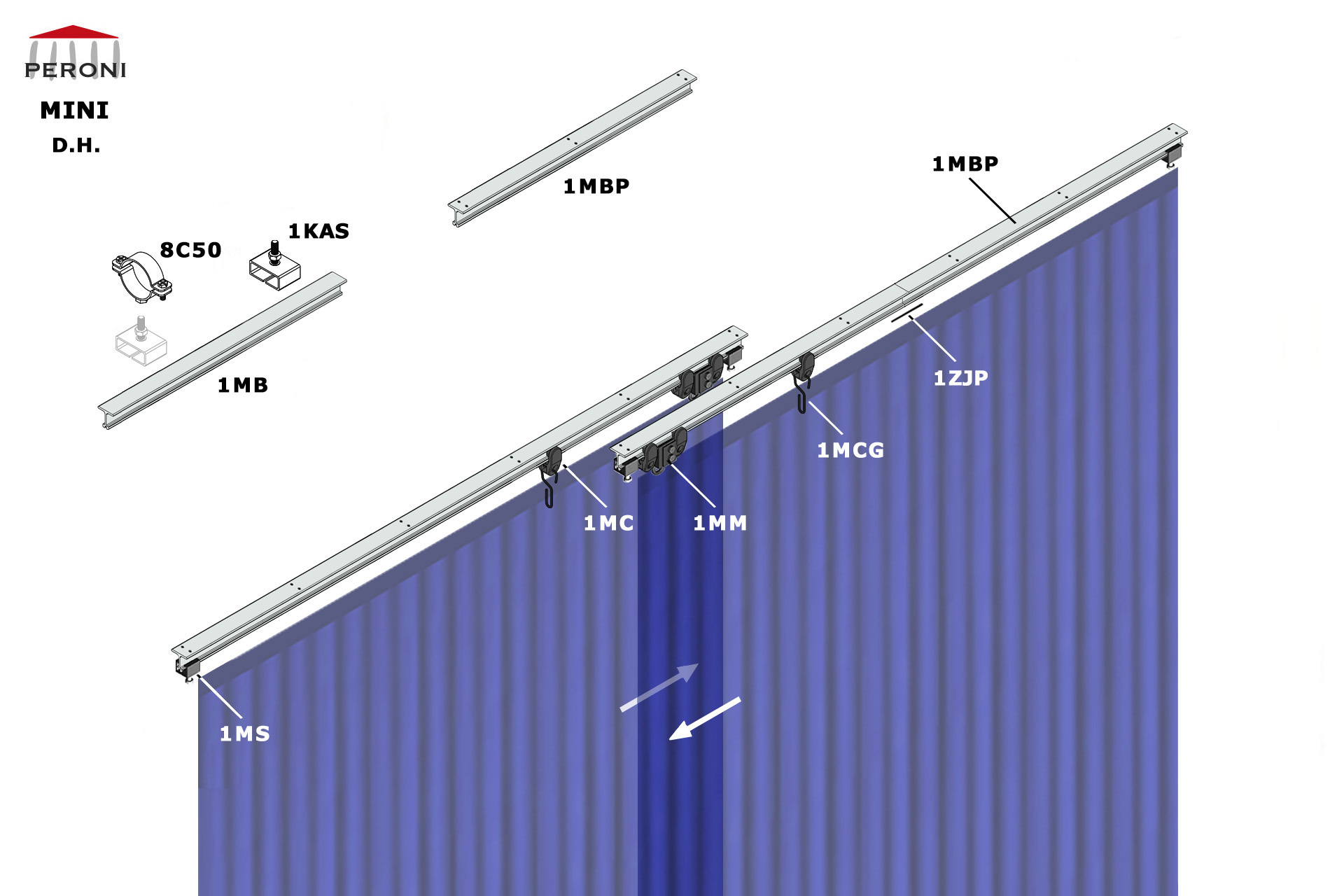

- D. Double rail central opening
- L. Wipe side opening
Управления движением
для S. / D. / L. конфигурации
- H. Ручной без троса*

* straight and curved rails
