1A - Atlas



Atlas - Рельсовая система Для:- тяжелые и большие Раздвижные занавесы- cycloramas- тяжелые Элементы сцены
Посмотреть все
Rail and components 1A01 - Прямой рельс1A02 - Соединитель1A03 - Стопор1A04 - Прокладки между рельсами1A05 - Смещенная крепежная пластина
Детали подвески 1A60 - Кронштейн подвески1A61 - Кронштейн подвески1A66 - Глазок для подвески1A63 - Зажим с крюком - Bracket fixing1A64 - Зажим с крюком - Rail fixing
Детали подвески 1Z10∙250 - кронштейн для крепления к стене 250 мм1Z10∙400 - кронштейн для крепления к стене 400 мм1Z20Mrsatrv1A65 - Штанга резьбовая 15 см - прямое крепление к рельсам
Мастер-носители 1A10 - Мастер-носитель1A11 - Мастер-носитель1A12 - Мастер-носитель1A14 - Мастер-носитель1A15 - Комплект перекрывающих кронштейнов (2 шт.)1A71 - Top and bottom limit switch arm1A74 - Top offset limit switch arm
Грузовые перевозчики 1A20 - 2-колесный носитель1A21 - 4-колесный носительГрузовые перевозчики с высокой грузоподъемностью 1A24 - Тяжеловесный перевозчик1A24B - Arm for 1A24 top cord1A24D - Rope clamp for 1A24 bottom cord1A25 - Зажим для крепления декорации
Подтяжки 1A30 - Подтяжка возврата1A31 - Головная подтяжка1A32 - Подтяжка центрального шнура1A33 - Отсроченная подтяжка возврата1A34 - Отсроченная головная подтяжка1A35 - Направляющая линия
Шкивы 1A40 - Шкив возврата1A41 - Головной шкив1A42 - Направляющий перекрывающего шнура1A43 - Направляющий изгибающегося шнура1A44 - Выравнивающий головной шкив1A48 - Смещенный направляющий линии1A72 - Guide for limit switch
Atlas is a high-performance stagecraft track, i.e. a professional modular mechanical system designed to easily and safely handle the movement of Раздвижные занавесы, of Циклорамы and of suspended Элементы сцены having considerable weight and size.
The vast and complete range of components makes it extremely versatile, it can in fact be modulated in all the main configurations, manual or motorized, and is easily adaptable to situations with particular needs.
The high quality of its components gives it maximum reliability.
It finds its ideal use in a wide range of contexts, including stages, television studios, exhibitions, conference halls, and more.
Применение
Характеристики
- Исключительно прочный, надежный и бесшумный
- Прямолинейные, изогнутые и смешанные конфигурации
- Изгиб от 100 см радиусом
- Простая и быстрая установка
- Широкий ассортимент компонентов
- Тележки для больших нагрузок
- Двигатели мощностью 0,37 кВт или 0,75 кВт

Рельс
- Экструдированный алюминиевый профиль
- Черная анодированная отделка
- Вес 3,12 кг/м
- Максимальная длина брусьев 600 см
- Максимальное расстояние между опорами 300 см
- Минимальный радиус изгиба 100 см

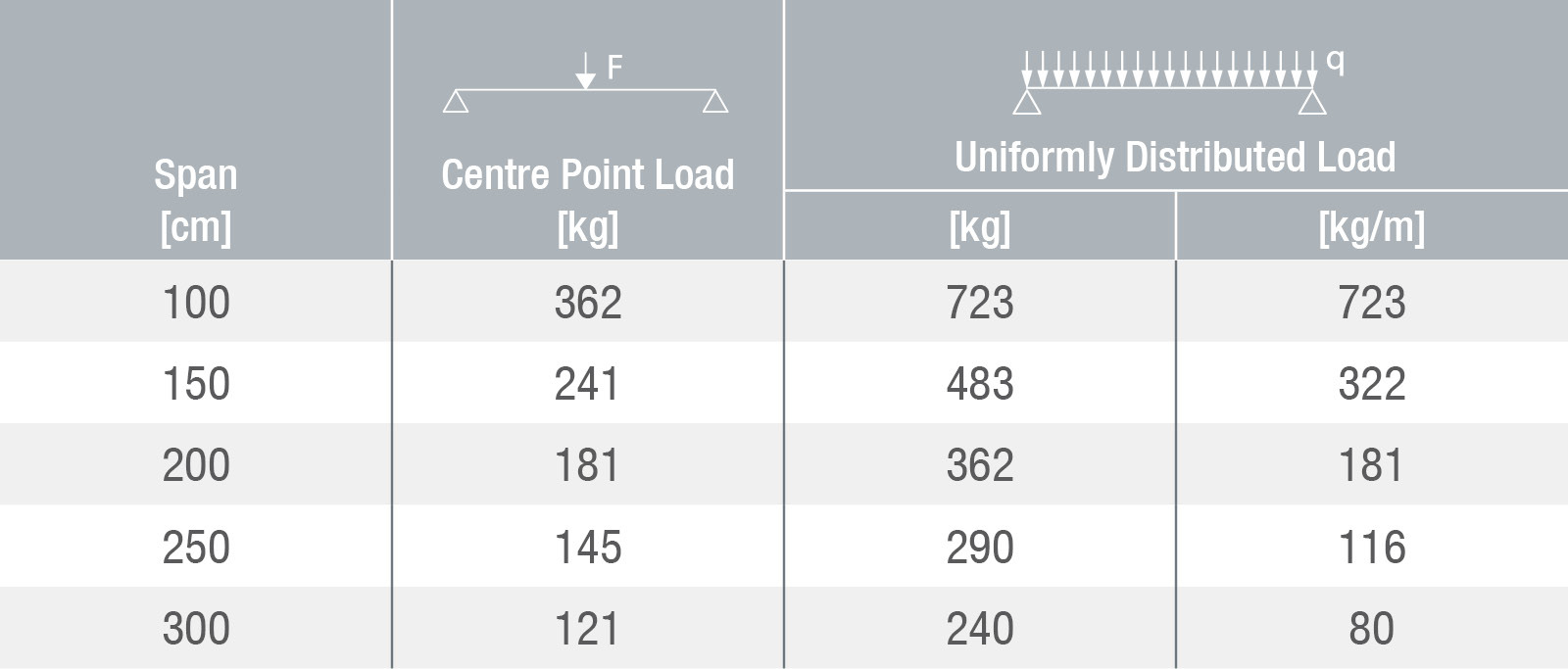

В таблице указаны максимальные нагрузки, применимые только к рельсу.
Важно учитывать нагрузочную способность каждого компонента системы.
Предел нагрузки системы определяется самым слабым компонентом.
Тележки от 1A10 до 1A14
- Изготовлен из стали с черным порошковым покрытием
- 8 колес, оборудованных шариковыми подшипниками
- Может быть оборудован различными дополнительными ручками
- Грузоподъемность 50 кг
Тележка 1A20, 1A21
- Изготовлен из стали с черным порошковым покрытием
- Вращение на 360°
- 2 колеса с шариковыми подшипниками
- Антишумные резиновые бамперы
- Грузоподъемность 25 кг
Тележка 1A24
- Тележка для перевозки тяжелых грузов, изготовленная из стали, окрашенной порошковой краской, черного цвета
- 8 колес, оборудованных шариковыми подшипниками
- Средство предотвращения падения
- Может быть оборудована различными дополнительными ручками
- Грузоподъемность 150 кг

рабочий трос
- чёрный цвет
- диаметр 8 мм
- 100% высокопрочный полиэстер

Типовая установка
- Крепление к трубам/трюмо
- Установка на потолок
- Установка на стену с использованием 1Z10 - Настенные кронштейны
- Крепление к балкам с использованием 1Z20 - Beam clamp для балок
- Подвеска на тросах или цепях

Основные конфигурации
- S. Одиночное центральное открытие рельса
- D. Открытие с перекрытием центральных рельсов
- L. Боковое открытие
Привод
- H. Ручное управление без веревки
- C. Ручное управление с веревкой через 1Z - Hand Line Pulleys
- M. Электрическое управление с двигателем 2DR1
Помимо существующих конфигураций и в зависимости от конкретных приложений, мы можем разработать индивидуальные решения для удовлетворения специфических потребностей.

Атлас цветов

Конфигурация S-.H. S-. Центральное открытие одиночный рельсH. Ручной без тросацентральное перекрытие до 50 смКомпоненты1A01 - Прямой рельс1A02 - Соединитель1A03 - Стопор1A10 - Мастер-носитель1A20 - Каретка с 2 роликами1A15 - Выносная рейка
Конфигурация Sᴖ.H.Sᴖ. Центральное открытие одиночный рельсH. Ручной без тросацентральное перекрытие до 50 смКомпоненты1A01 - Прямой рельс1A01C - Изогнутый рельс1A02 - Соединитель1A03 - Стопор1A10 - Мастер-носитель1A20 - Каретка с 2 роликами1A15 - Выносная рейка
Конфигурация S -.C. S -. Центральное открытие одиночный рельсC. Ручной + тросцентральное перекрытие до 50 смКомпоненты1A01 - Прямой рельс1A02 - Соединитель1A03 - Стопор1A11 - Тянущая каретка1A20 - Каретка с 2 роликами1A15 - Выносная рейкаУправления движением1A40 - Горизонтальный блок1A41 - Блок с 2 роликами1A48 - Боковая поддержка веревки1Z01 - See all options3E - Трос Poly Ø 8 mm
Конфигурации S-.M1. S-. Straight single rail central openingM1. Motorizedцентральное перекрытие до 50 смКомпоненты1A01 - Прямой рельс1A02 - Соединитель1A03 - Стопор1A11 - Тянущая каретка1A20 - Каретка с 2 роликами1A15 - Выносная рейкаУправления движением1A40 - Горизонтальный блок1A41 - Блок с 2 роликами1A48 - Боковая поддержка веревки1A71 - Limit switch arm for 1T11 + 1T501A70 - Limit switch for 1T11 + 1T151A72 - Cord guide for limit switch2DR1-RDS2QEM-7G1-152QEW - Распределительный щит W 3E - Трос Poly Ø 8 mm
Конфигурации Sᴖ.C.Sᴖ. Центральное открытие одиночный рельсC. Ручной + тросдля центрального перекрытия двух частей занавеса (до 50 см)Компоненты1A01 - Прямой рельс1A01C - Изогнутый рельс1A02 - Соединитель1A03 - Стопор1A12 - Top cord Тянущая каретка1A15 - Выносная рейка1A20 - Каретка с 2 роликамиУправления движением1A40 - Горизонтальный блок1A41 - Блок с 2 роликами1A43 - Top cord guide1A44 - Double pulley cord aligner1Z01 - See all options3E - Трос Poly Ø 8 mm
Конфигурации Sᴖ.M1.Sᴖ. Центральное открытие одиночный рельсM1. Motorized, up to 200 kg curtainцентральное перекрытие до 50 смКомпоненты1A01 - Прямой рельс1A01C - Изогнутый рельс1A02 - Соединитель1A03 - Стопор1A12 - Top cord Тянущая каретка1A15 - Выносная рейка1A20 - Каретка с 2 роликамиУправления движением1A40 - Горизонтальный блок1A41 - Блок с 2 роликами1A43 - Top cord guide1A44 - Double pulley cord aligner1A70 - Side cord limit switch1A71 - Limit switch arm1A72 - Cord guide for limit switch2DR1-RDS2QEM-7G1-152QEW - Распределительный щит W 3E - Трос Poly Ø 8 mm
Конфигурация S -.Cb. S -. Центральное открытие одиночный рельсCb. Ручной + низший тросцентральное перекрытие до 50 смКомпоненты1A01 - Прямой рельс1A02 - Соединитель1A03 - Стопор1A14 - Тянущая каретка1A20 - Каретка с 2 роликами1A15 - Выносная рейкаУправления движением1A30 - Горизонтальный блок1A31 - Блок с 2 роликами1A32 - Боковая поддержка веревки1Z01 - See all options3E - Трос Poly Ø 8 mm
Конфигурация D-.H. D-. Центральное открытие двойной рельсH. Ручной без тросацентральное перекрытие более 50 смКомпоненты1A01 - Прямой рельс1A02 - Соединитель1A03 - Стопор1A04 - Прокладки между рельсами1A05 - Offset fixing plate1A10 - Мастер-носитель1A15 - Выносная рейка1A20 - Каретка с 2 роликами
Конфигурация Dᴖ.H. Dᴖ. Центральное открытие двойной рельсH. Ручной без тросацентральное перекрытие более 50 смКомпоненты1A01 - Прямой рельс1A01C - Изогнутый рельс1A02 - Соединитель1A03 - Стопор1A04 - Прокладки между рельсами1A10 - Мастер-носитель1A15 - Выносная рейка1A20 - Каретка с 2 роликами
Конфигурации D-.C. D-. Центральное открытие двойной рельсC. Ручной + тросцентральное перекрытие более 50 смКомпоненты1A01 - Прямой рельс1A02 - Соединитель1A03 - Стопор1A04 - Прокладки между рельсами1A12 - Top cord Тянущая каретка1A20 - Каретка с 2 роликамиУправления движением1A40 - Горизонтальный блок1A41 - Блок с 2 роликами1A42 - Top cord guide for overlap1A43 - Top cord guide1A44 - Double pulley cord aligner1Z01 - Посмотреть все варианты3E - Трос Poly Ø 8 mm
Конфигурации D-.M1.D-. Центральное открытие двойной рельсM1. Motorizedцентральное перекрытие более 50 смКомпоненты1A01 - Прямой рельс1A02 - Соединитель1A03 - Стопор1A04 - Прокладки между рельсами1A12 - Top cord Тянущая каретка1A20 - Каретка с 2 роликамиУправления движением1A40 - Горизонтальный блок1A41 - Блок с 2 роликами1A42 - Top cord guide for overlap1A43 - Top cord guide1A44 - Double pulley cord aligner1A70 - Side cord limit switch1A71 - Limit switch arm1A72 - Cord guide for limit switch2DR1-RDS2QEM-7G1-152QEW - Распределительный щит W 3E - Трос Poly Ø 8 mm
Конфигурация Dᴖ.C. Dᴖ. Центральное открытие двойной рельсC. Ручной + тросцентральное перекрытие более 50 смУправления движением1A40 - Горизонтальный блок1A01C - Изогнутый рельс1A41 - Блок с 2 роликами1A42 - Top cord guide for overlap1A43 - Top cord guide1A44 - Double pulley cord aligner1Z01 - Посмотреть все варианты3E - Трос Poly Ø 8 mm
Конфигурации Dᴖ.M1.Dᴖ. Центральное открытие двойной рельсM1. Motorizedцентральное перекрытие более 50 смКомпоненты1A01 - Прямой рельс1A01C - Изогнутый рельс1A02 - Соединитель1A03 - Стопор1A04 - Прокладки между рельсами1A12 - Top cord Тянущая каретка1A20 - Каретка с 2 роликамиУправления движением1A40 - Горизонтальный блок1A41 - Блок с 2 роликами1A42 - Top cord guide for overlap1A43 - Top cord guide1A44 - Double pulley cord aligner1A70 - Side cord limit switch1A71 - Limit switch arm1A72 - Cord guide for limit switch2DR1-RDS2QEM-7G1-152QEW - Распределительный щит W 3E - Трос Poly Ø 8 mm
Конфигурации D-.Cb. D-. Центральное открытие двойной рельсCb. Ручной + низший тросцентральное перекрытие более 50 смКомпоненты1A01 - Прямой рельс1A02 - Соединитель1A03 - Стопор1A04 - Прокладки между рельсами1A05 - Offset fixing plate1A14 - Тянущая каретка1A20 - Каретка с 2 роликамиУправления движением1A33 - Горизонтальный блок1A34 - Блок с 2 роликами1A35 - Боковая поддержка веревки1Z01 - Посмотреть все варианты3E - Трос Poly Ø 8 mm
Конфигурация L-.H. L-. Боковое открытиеH. Ручной без тросаКомпоненты1A01 - Прямой рельс1A02 - Соединитель1A03 - Стопор1A10 - Мастер-носитель1A20 - Каретка с 2 роликами
Конфигурация Lᴖ.H. Lᴖ. Боковое открытиеH. Ручной без тросаКомпоненты1A01 - Прямой рельс1A01C - Изогнутый рельс1A02 - Соединитель1A03 - Стопор1A10 - Мастер-носитель1A20 - Каретка с 2 роликами
Конфигурация L-.C. L-. Боковое открытиеC. Ручной + тросКомпоненты1A01 - Прямой рельс1A02 - Соединитель1A03 - Стопор1A11 - Тянущая каретка1A20 - Каретка с 2 роликамиУправления движением1A40 - Горизонтальный блок1A41 - Блок с 2 роликами1A48 - Боковая поддержка веревки1Z01 - See all options3E - Трос Poly Ø 8 mm
Конфигурация L-.M1. L-. Боковое открытиеM1. МоторизованнаяКомпоненты1A01 - Прямой рельс1A02 - Соединитель1A03 - Стопор1A11 - Тянущая каретка1A20 - Каретка с 2 роликамиУправления движением1A40 - Горизонтальный блок1A41 - Блок с 2 роликами1A48 - Боковая поддержка веревки1A71 - Limit switch arm for 1T11 + 1T501A70 - Limit switch for 1T11 + 1T151A72 - Cord guide for limit switch2DR1-RDS2QEM-7G1-152QEW - Распределительный щит W 3E - Трос Poly Ø 8 mm
Конфигурации Lᴖ.C. Lᴖ. Боковое открытиеC. Ручной + тросКомпоненты1A01 - Прямой рельс1A01C - Изогнутый рельс1A02 - Соединитель1A03 - Стопор1A12 - Top cord Тянущая каретка1A20 - Каретка с 2 роликамиУправления движением1A40 - Горизонтальный блок1A41 - Блок с 2 роликами1A43 - Top cord guide1A44 - Double pulley cord aligner1Z01 - See all options3E - Трос Poly Ø 8 mm
Конфигурации Lᴖ.M1.Lᴖ. Боковое открытиеM1. МоторизованнаяКомпоненты1A01 - Прямой рельс1A01C - Изогнутый рельс1A02 - Соединитель1A03 - Стопор1A12 - Top cord Тянущая каретка1A20 - Каретка с 2 роликамиУправления движением1A40 - Горизонтальный блок1A41 - Блок с 2 роликами1A43 - Top cord guide1A44 - Double pulley cord aligner1A70 - Side cord limit switch1A71 - Limit switch arm1A72 - Cord guide for limit switch2DR1-RDS2QEM-7G1-152QEW - Распределительный щит W 3E - Трос Poly Ø 8 mm
