Atlas - Рельсовая система Для:- large stage curtains- cycloramas- scenic elements

Посмотреть все

Rail and components 1A01 - Прямой рельс1A02 - Соединитель1A03 - Стопор1A04 - Прокладки между рельсами1A05 - Смещенная крепежная пластина

Мастер-носители 1A10 - Мастер-носитель1A11 - Мастер-носитель1A12 - Мастер-носитель1A14 - Мастер-носитель1A15 - Комплект перекрывающих кронштейнов (2 шт.)

Грузовые перевозчики 1A20 - 2-колесный носитель1A21 - 4-колесный носительГрузовые перевозчики с высокой грузоподъемностью 1A24 - Тяжеловесный перевозчик1A24B - Arm for 1A24 top cord1A24D - Rope clamp for 1A24 bottom cord1A25 - Зажим для крепления декорации

Подтяжки 1A30 - Подтяжка возврата1A31 - Головная подтяжка1A32 - Подтяжка центрального шнура1A33 - Отсроченная подтяжка возврата1A34 - Отсроченная головная подтяжка1A35 - Направляющая линия

Шкивы 1A40 - Шкив возврата1A41 - Головной шкив1A42 - Направляющий перекрывающего шнура1A43 - Направляющий изгибающегося шнура1A44 - Выравнивающий головной шкив1A48 - Смещенный направляющий линии

1Z - Hand Line Pulleys 1Z01 - Adjustable floor pulley1Z02 - Weight floor pulley1Z03 - Spring loaded floor pulley1Z04 - Floor pulley with foot stirrup

Детали подвески 1A60 - Кронштейн подвески1A61 - Кронштейн подвески1A63 - Зажим с крюком1A64 - Зажим с крюком - крепление к рельсам1A66 - Глазок для подвески

Применение

Система Atlas - профессиональное решение, разработанное для безопасной обработки тяжелых и крупногабаритных занавесов и сценических элементов.
Эта универсальная система находит свое идеальное применение в широком спектре сфер, включая театры, телестудии, концерты, ярмарки и многое другое.
Ее применение включает в себя:
- Большие занавесы
- Циклорамы
- Сценические элементы

Характеристики

- Исключительно прочный, надежный и бесшумный
- Прямолинейные, изогнутые и смешанные конфигурации
- Изгиб от 100 см радиусом
- Простая и быстрая установка
- Широкий ассортимент компонентов
- Тележки для больших нагрузок
- Двигатели мощностью 0,37 кВт или 0,75 кВт

Рельс

- Экструдированный алюминиевый профиль
- Черная анодированная отделка
- Вес 3,12 кг/м
- Максимальная длина брусьев 600 см
- Максимальное расстояние между опорами 300 см
- Минимальный радиус изгиба 100 см

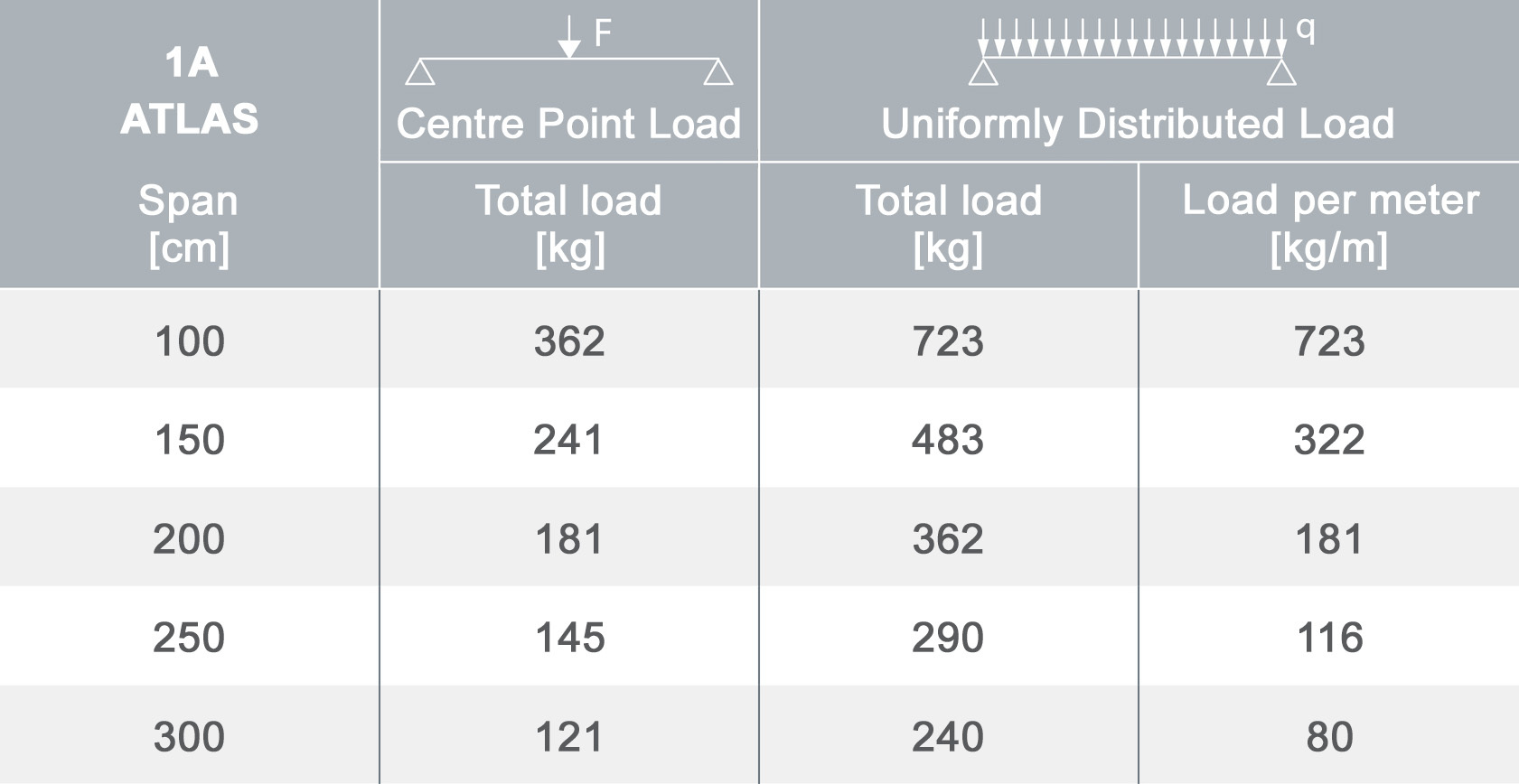

Примечание: в таблице приведены данные по максимально допустимым нагрузкам, действующим только на трек.
Гусеница, держатели и все подвесные элементы являются несущими элементами системы, поэтому необходимо учитывать грузоподъемность каждого элемента.
Общая грузоподъемность системы определяется самым слабым ее элементом.

Тележки от 1A10 до 1A14

- Изготовлен из стали с черным порошковым покрытием
- 8 колес, оборудованных шариковыми подшипниками
- Может быть оборудован различными дополнительными ручками
- Грузоподъемность 50 кг

Тележка 1A20, 1A21

- Изготовлен из стали с черным порошковым покрытием
- Вращение на 360°
- 2 колеса с шариковыми подшипниками
- Антишумные резиновые бамперы
- Грузоподъемность 25 кг

Тележка 1A24

- Тележка для перевозки тяжелых грузов, изготовленная из стали, окрашенной порошковой краской, черного цвета
- 8 колес, оборудованных шариковыми подшипниками
- Средство предотвращения падения
- Может быть оборудована различными дополнительными ручками
- Грузоподъемность 150 кг

Типовая установка

- Крепление к трубам/трюмо
- Установка на потолок
- Установка на стену с использованием 1Z10 - Настенные кронштейны
- Крепление к балкам с использованием 1Z20 - Beam clamp для балок
- Подвеска на тросах или цепях

Основные конфигурации

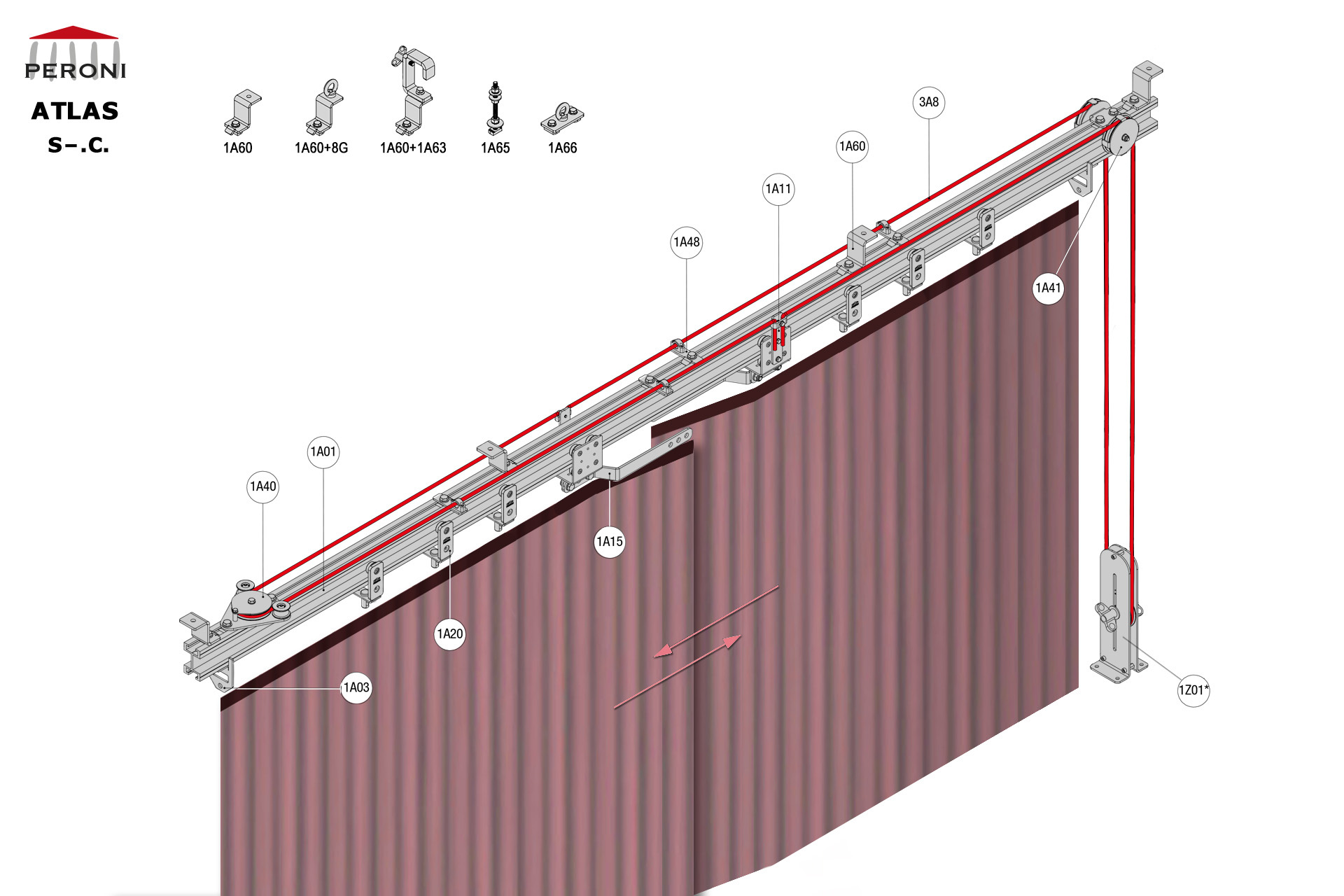

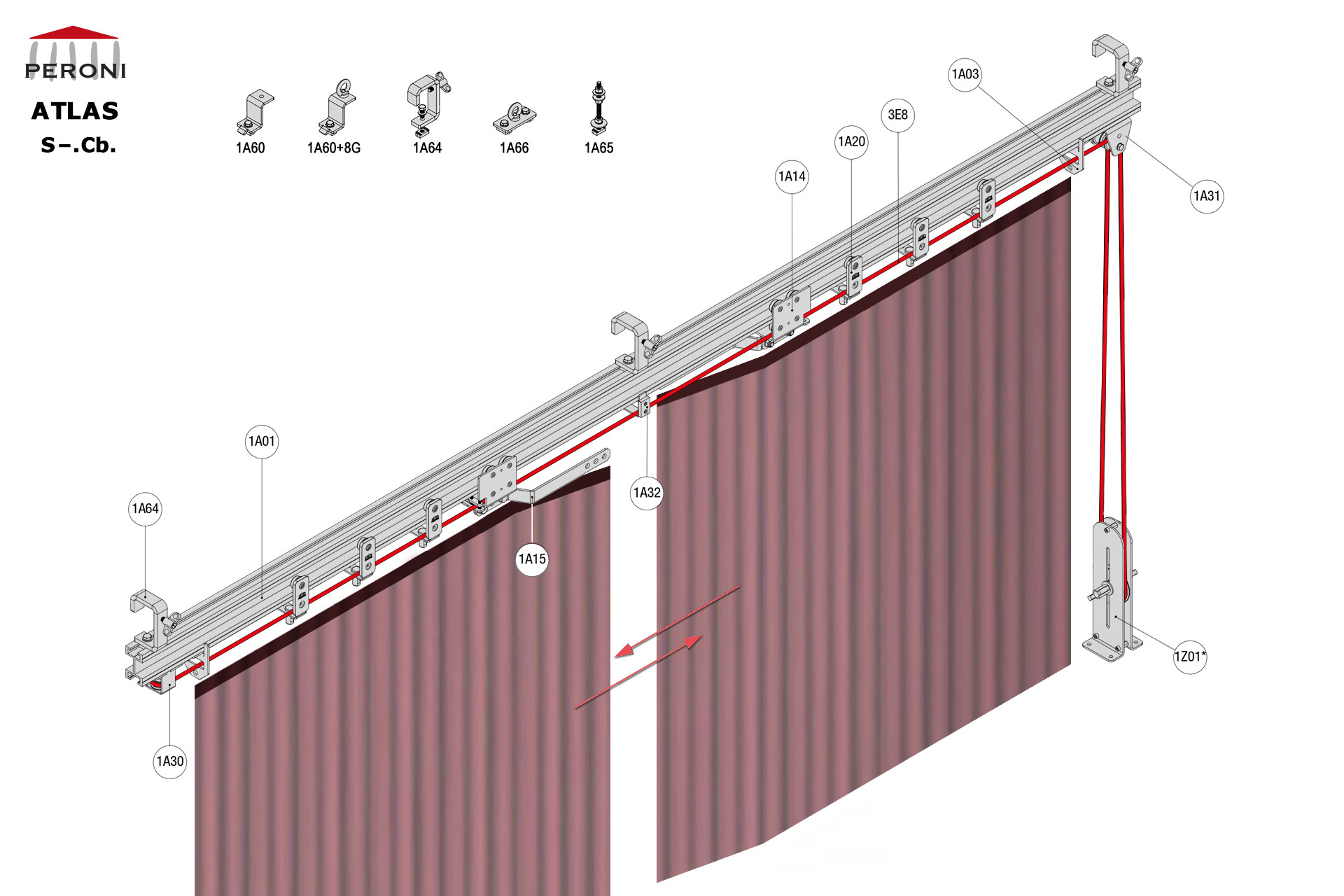

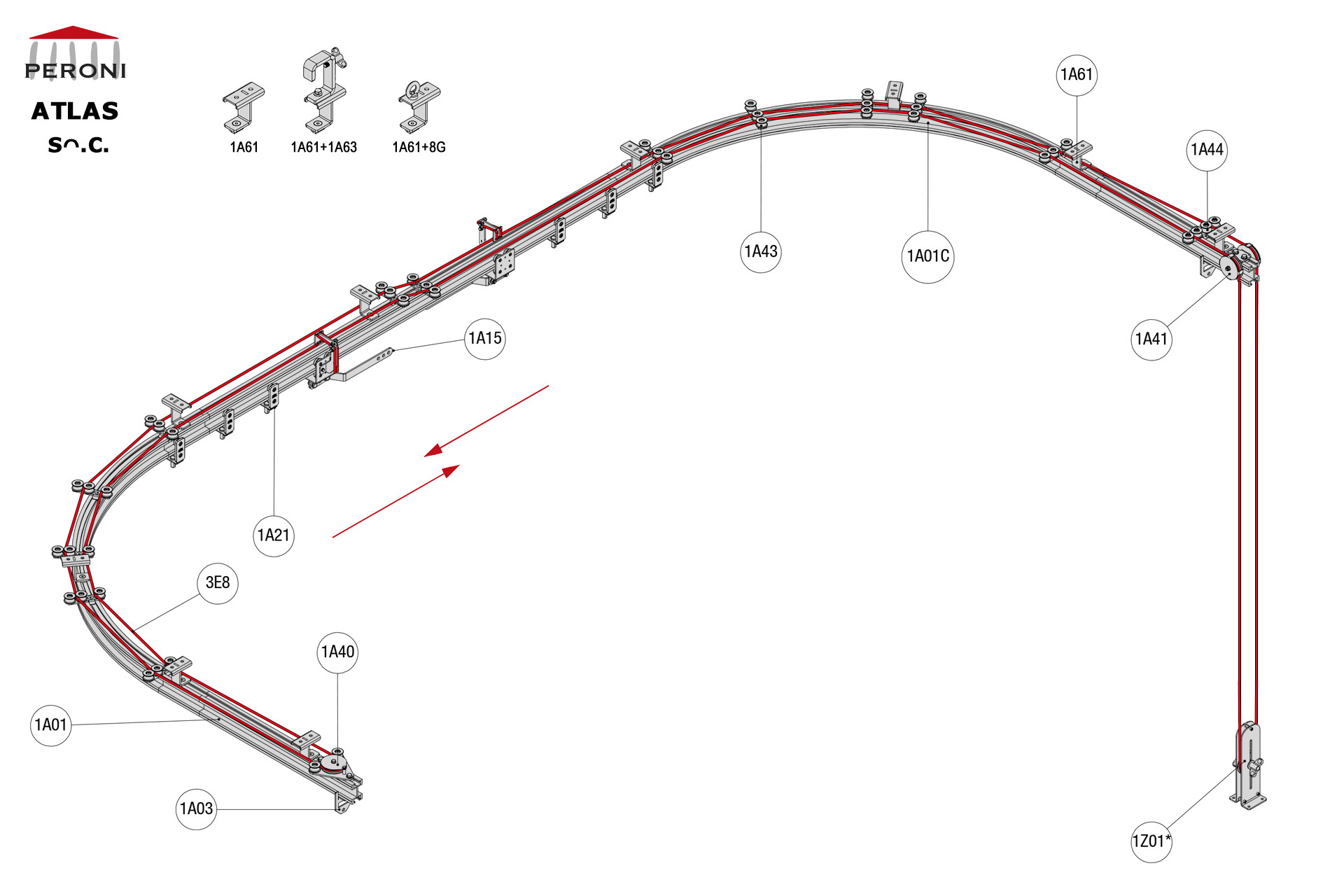

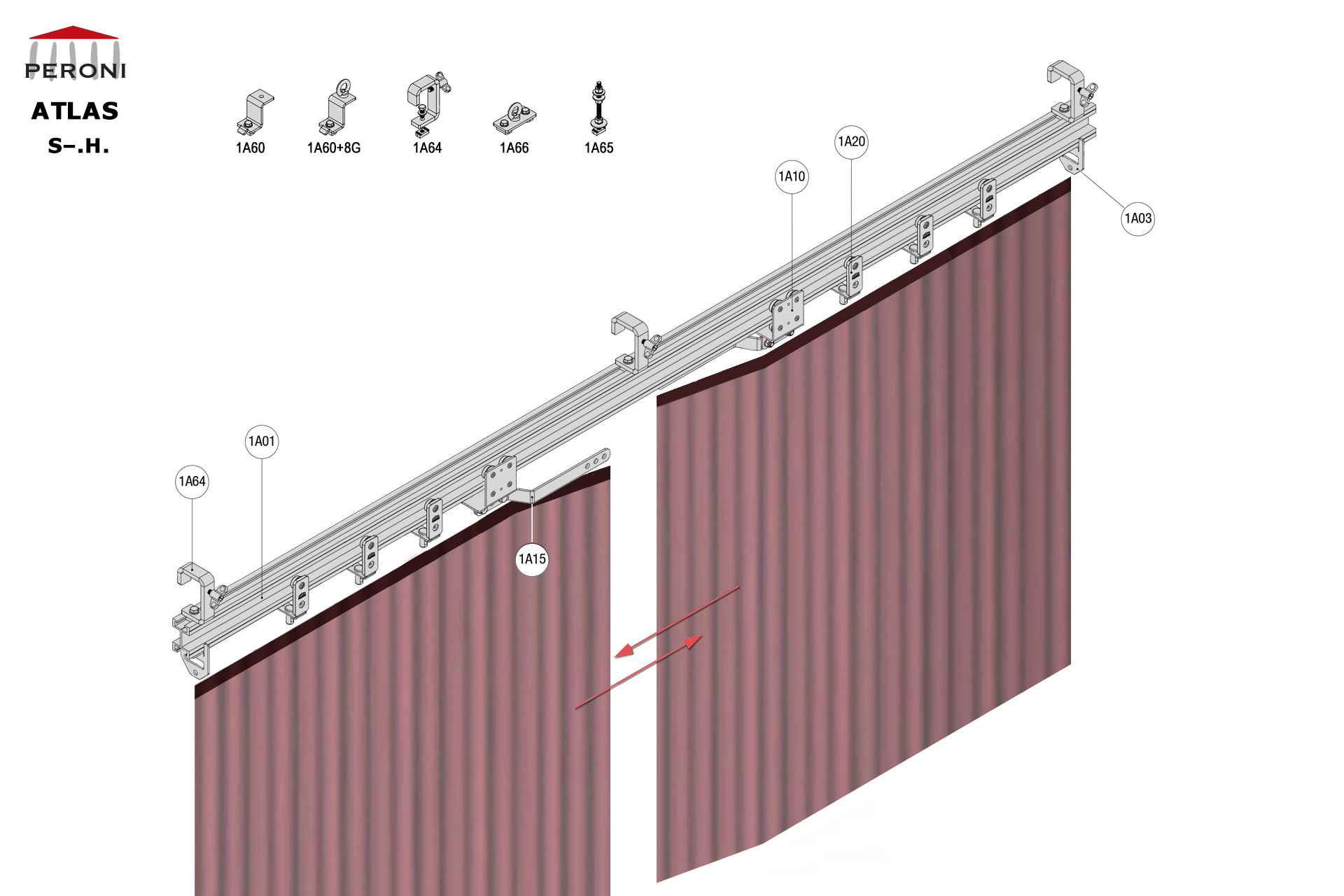

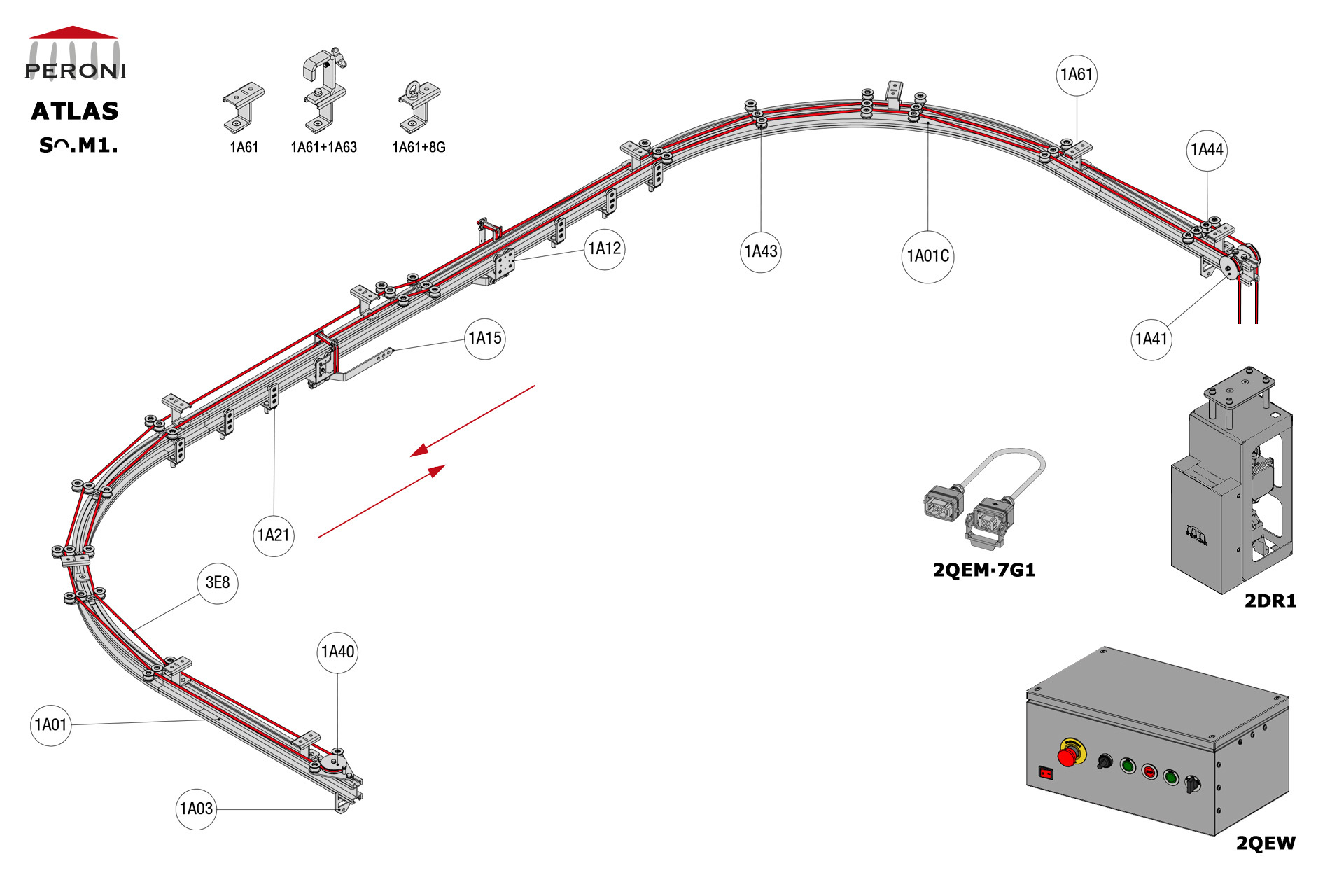

- S. Одиночное центральное открытие рельса

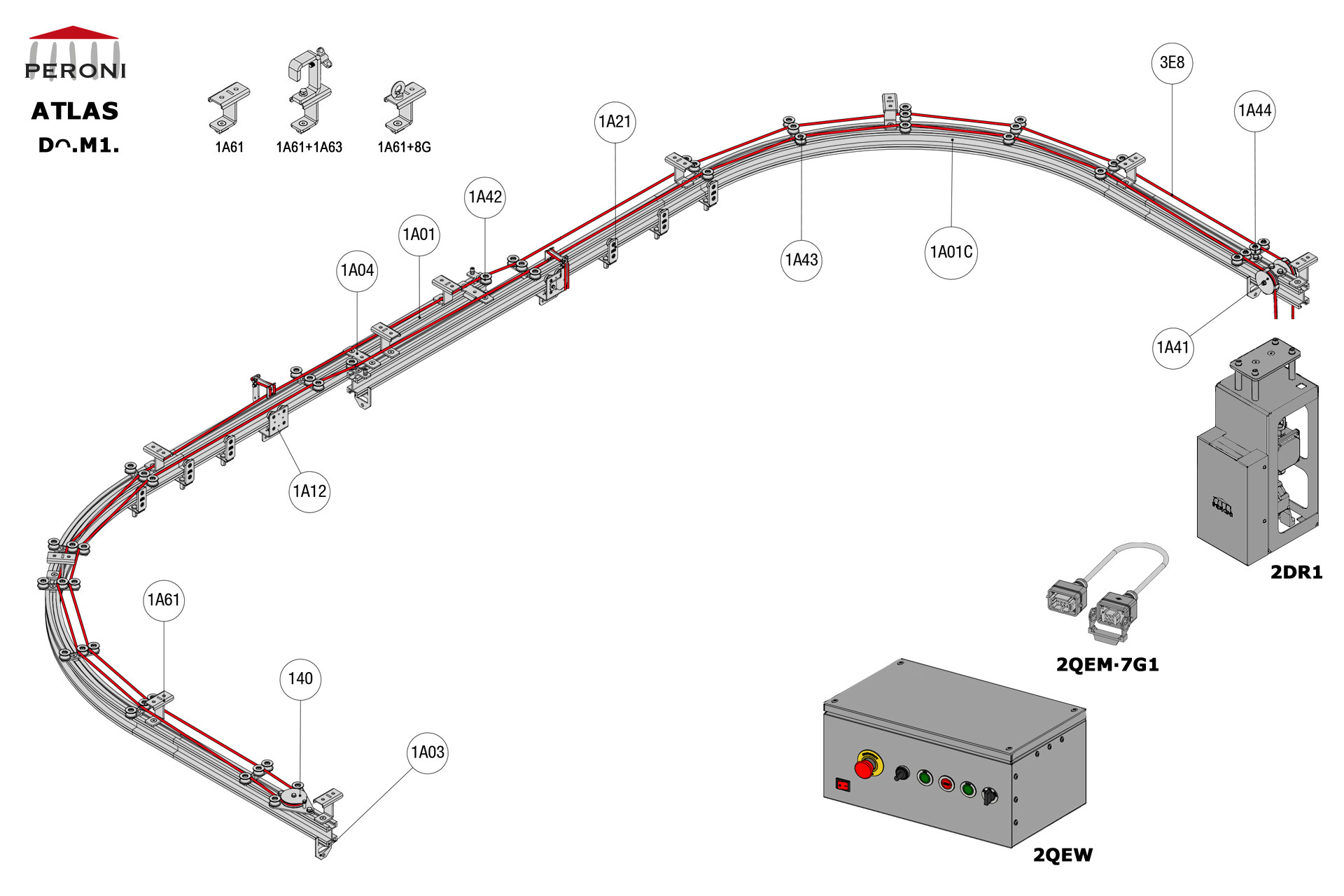

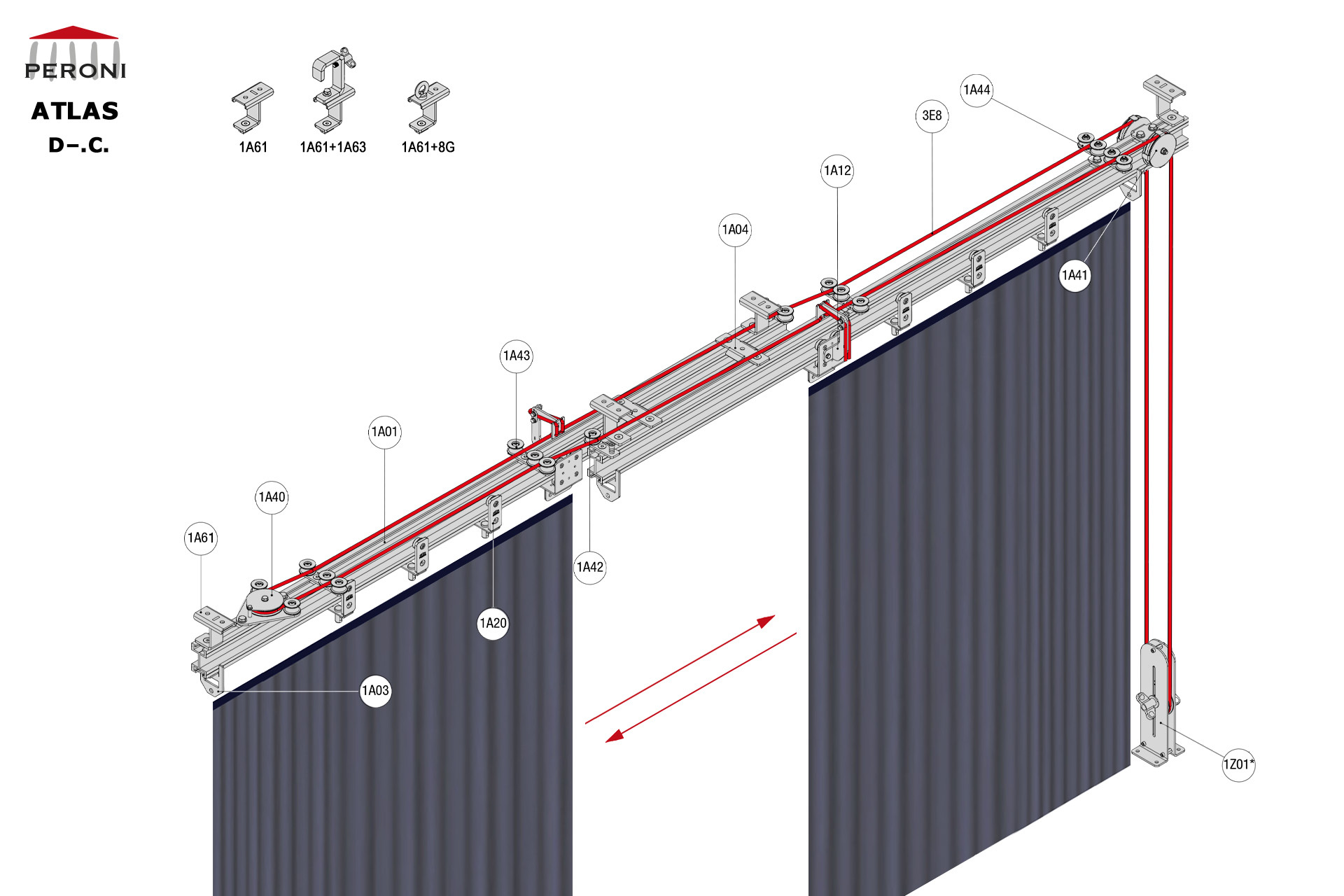

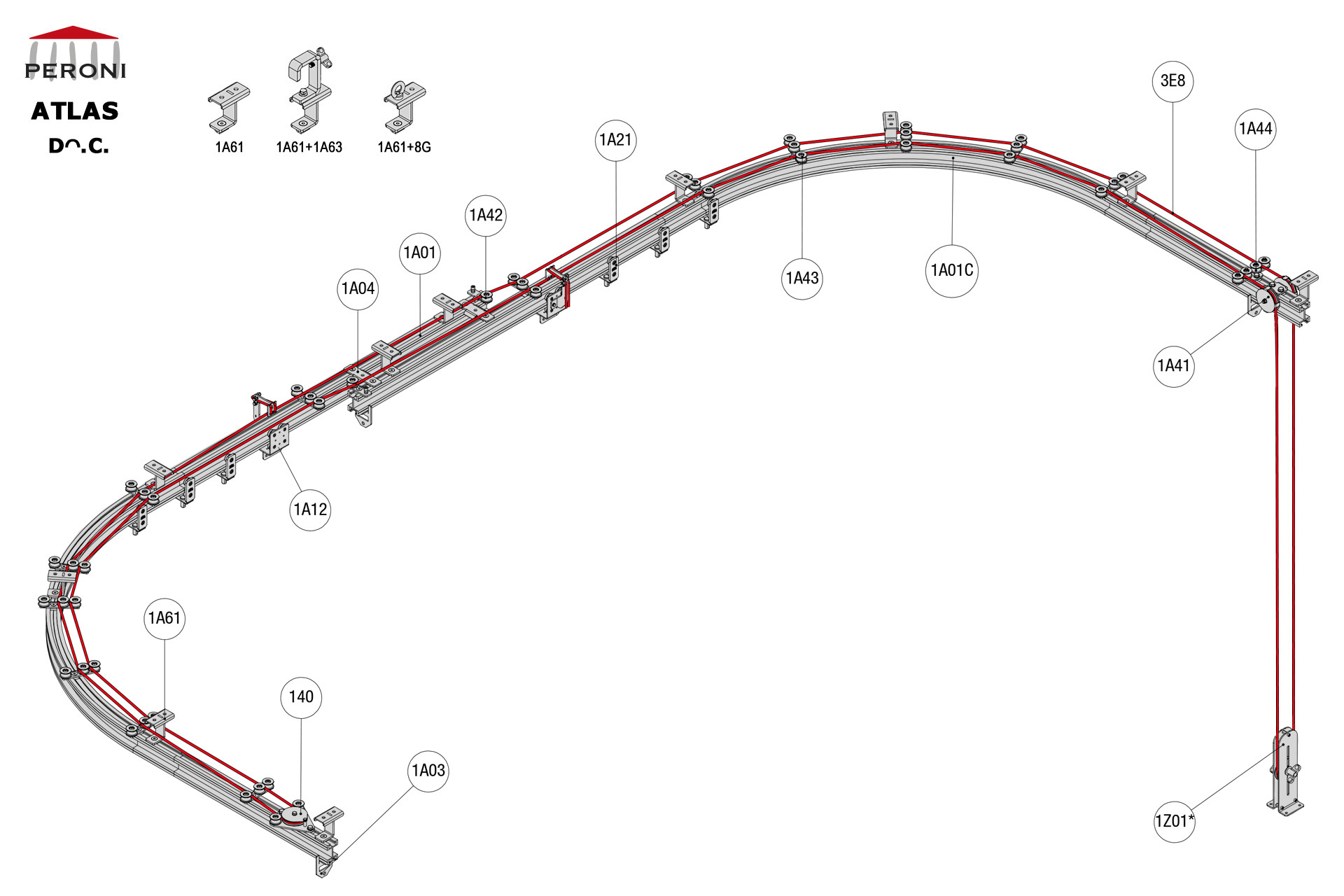

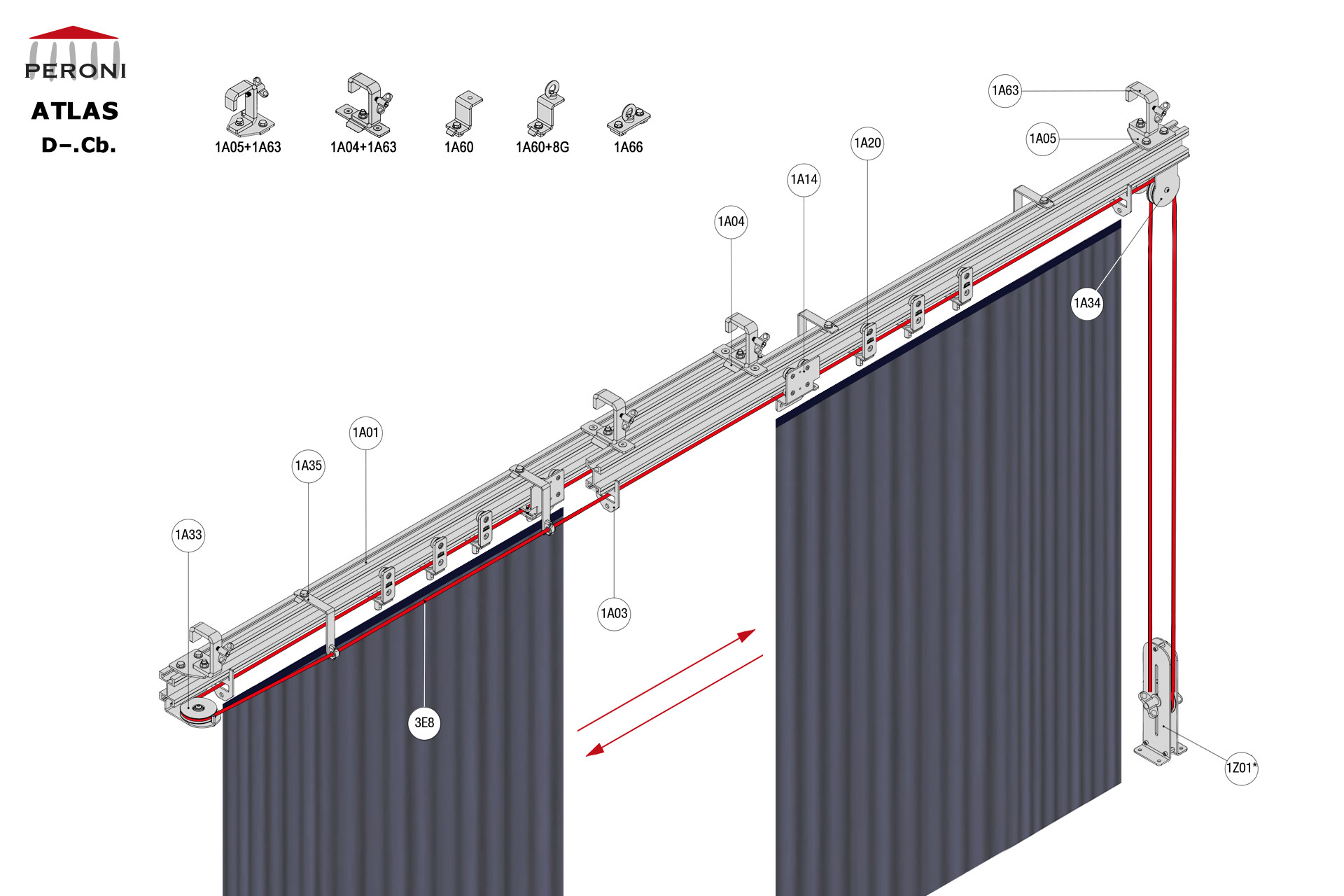

- D. Открытие с перекрытием центральных рельсов
- L. Боковое открытие

Привод

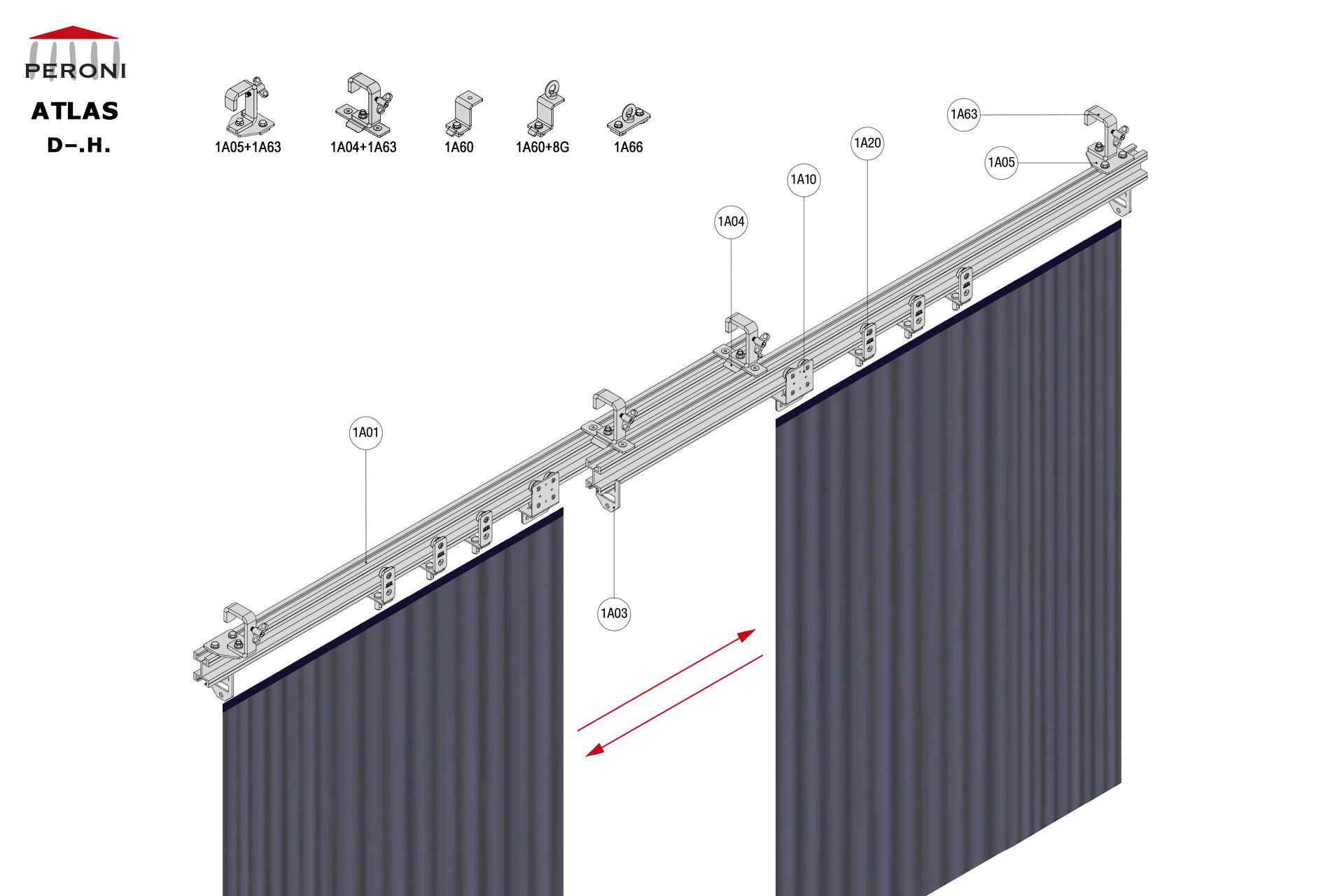

- H. Ручное управление без веревки
- C. Ручное управление с веревкой через 1Z - Hand Line Pulleys

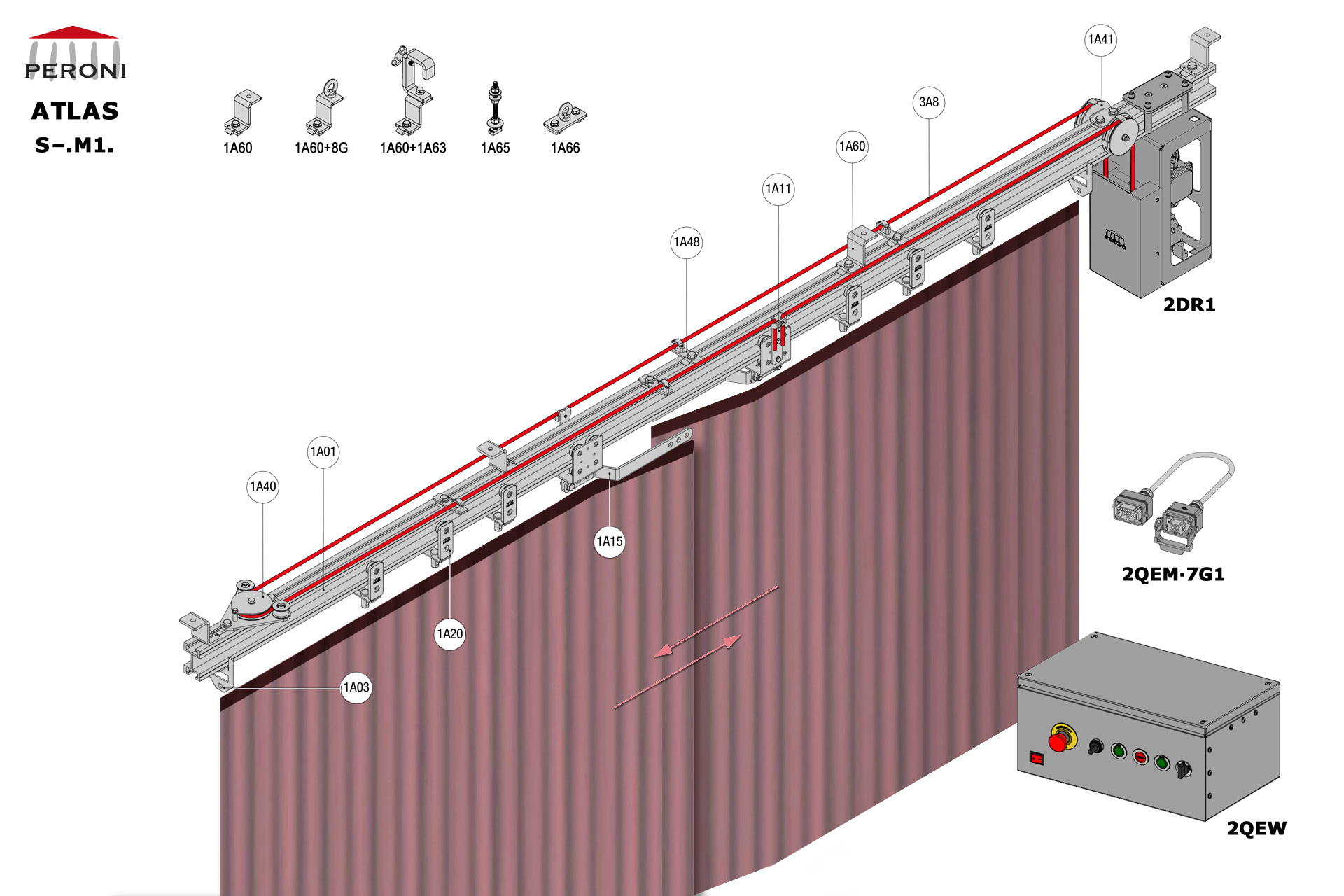

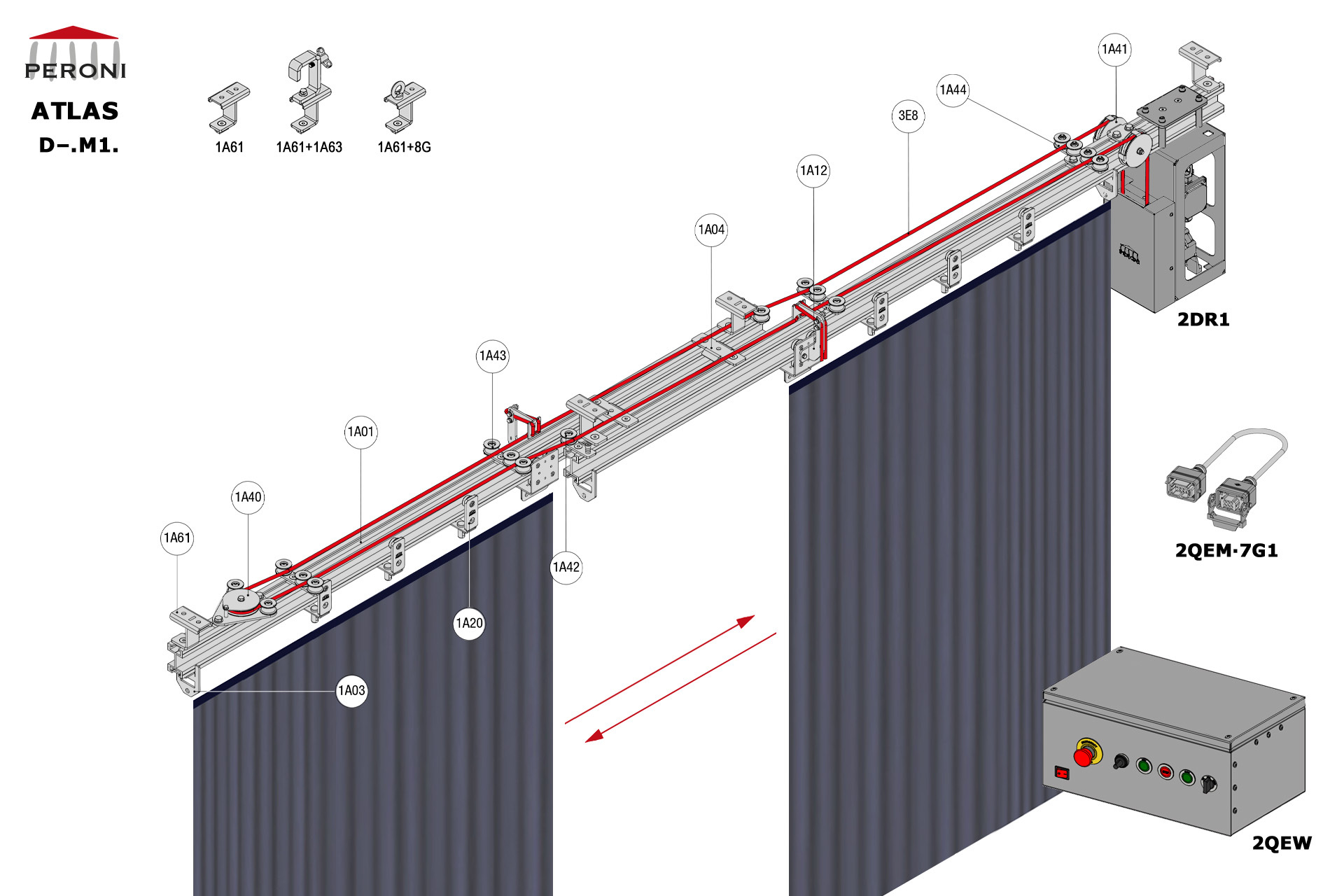

- M. Электрическое управление с двигателем 2DR1

Помимо существующих конфигураций и в зависимости от конкретных приложений, мы можем разработать индивидуальные решения для удовлетворения специфических потребностей.
