1T - TRX10



Рельсовая система TRX10
Посмотреть все
Teatro Paulo Autran, ''Garrincha'' Раздвижной занавес made of painted 03. grey BSU - Super Gobelin tulle with Рельсовая система TRX10.The configuration is S.C. Single rail central opening corded manual.
Baldomero Pestana Drapery made of HRS - Satenix with:- Пошив с вертикальными складками 100%- type 1.E - Perfect Wave Fullness- TRX10 Рельсовая системаIn this installation the curtains are not moved and the TRX10 Рельсовая система does not use an opening system, the client chose it for its extreme speed and ease of assembly.
Мальтийский университет - Aula Magna Акустические шторы made of ARI - Reps Ignitex using a TRX10 track system arranged along the walls thanks to which they can be manually slid to free the entrances and windows as required.Alternatively, the Акустические шторы can be arranged to cover the entire perimeter of the hall.The TRX10 track system here has the so-called walk along opening configuration, which uses curtain push-pull rods connected to the master carriers.
Высота крепежных элементов1T30 - Соединитель для подвеса1T31 - Top cord suspension bracket1T34 - Hook clamp + болт1T05 - Offset plate for 1T341T35 - Hook clamp + channel nut1T36 - Зажиm Ø 50 mm + channel nut

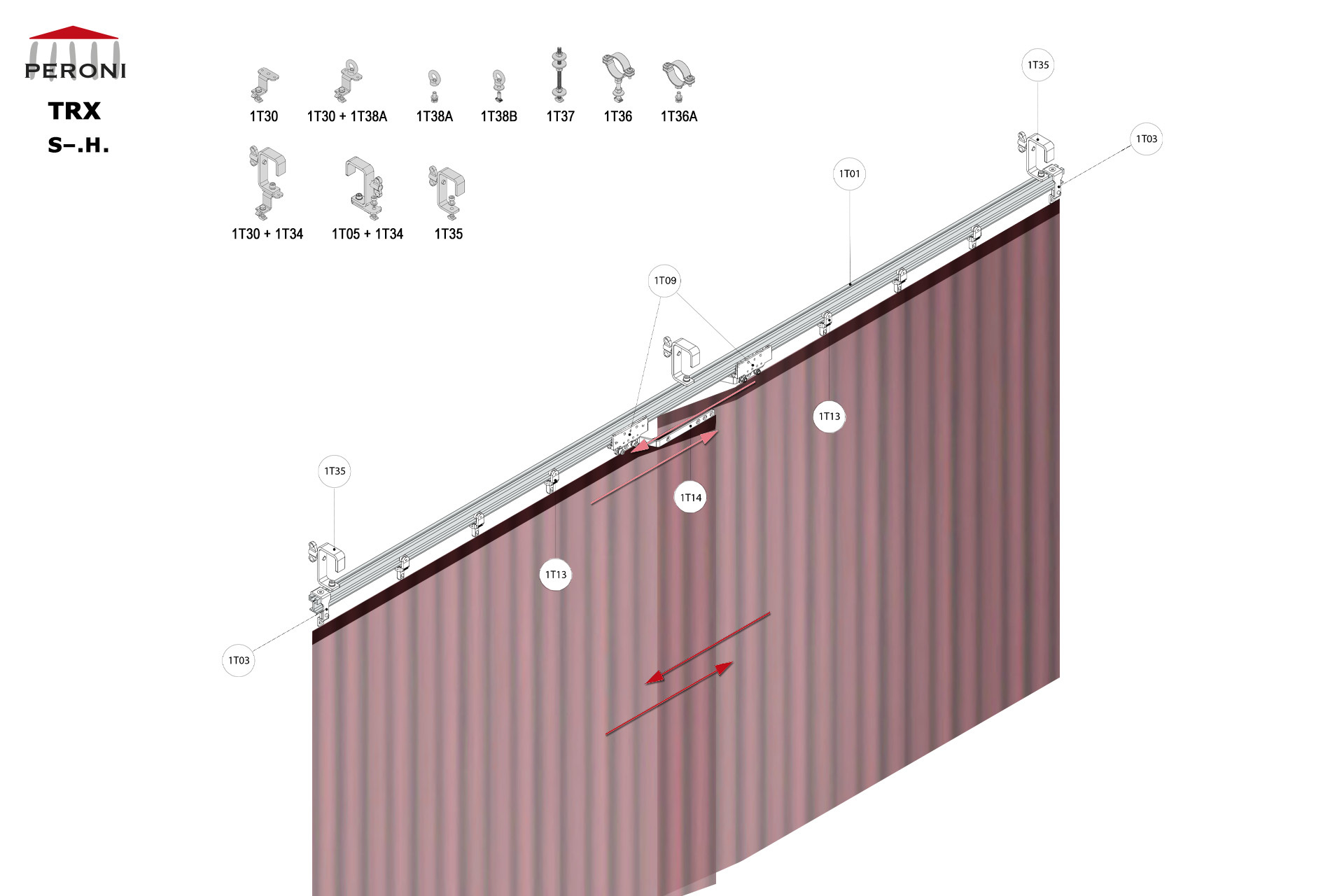

Конфигурация S.H. S. Центральное открытие одиночный рельсH. Ручной без тросадля центрального перекрытия двух частей занавеса (до 50 см).Компоненты1T01 - Прямой рельс1T02 - Соединитель1T03 - Стопор1T10 - Тянущая каретка1T13 - Каретка с 2 роликами1T14 - Выносная рейкаКрепежные1T30 - Соединитель для подвеса1T35 - Hook clamp + channel nut1T36 - Зажиm Ø 50 mm + channel nut

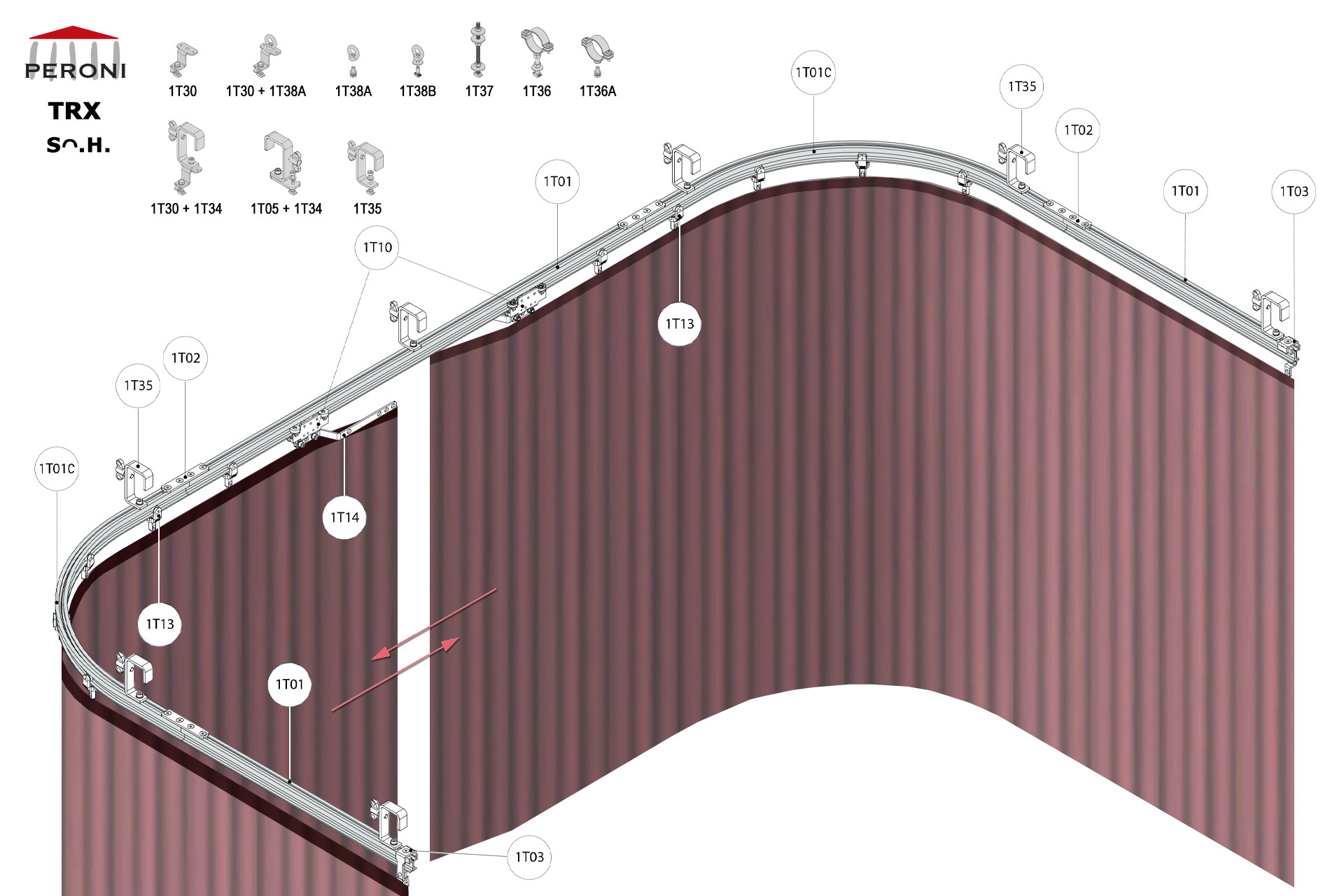

Конфигурация S.H.with U shaped curve S. Центральное открытие одиночный рельсH. Ручной без тросадля центрального перекрытия двух частей занавеса (до 50 см).Компоненты1T01 - Прямой рельс1T01C - Изогнутый рельс1T02 - Соединитель1T03 - Стопор1T10 - Тянущая каретка1T13 - Каретка с 2 роликами1T14 - Выносная рейкаКрепежные1T30 - Соединитель для подвеса1T35 - Hook clamp + channel nut1T36 - Зажиm Ø 50 mm + channel nut

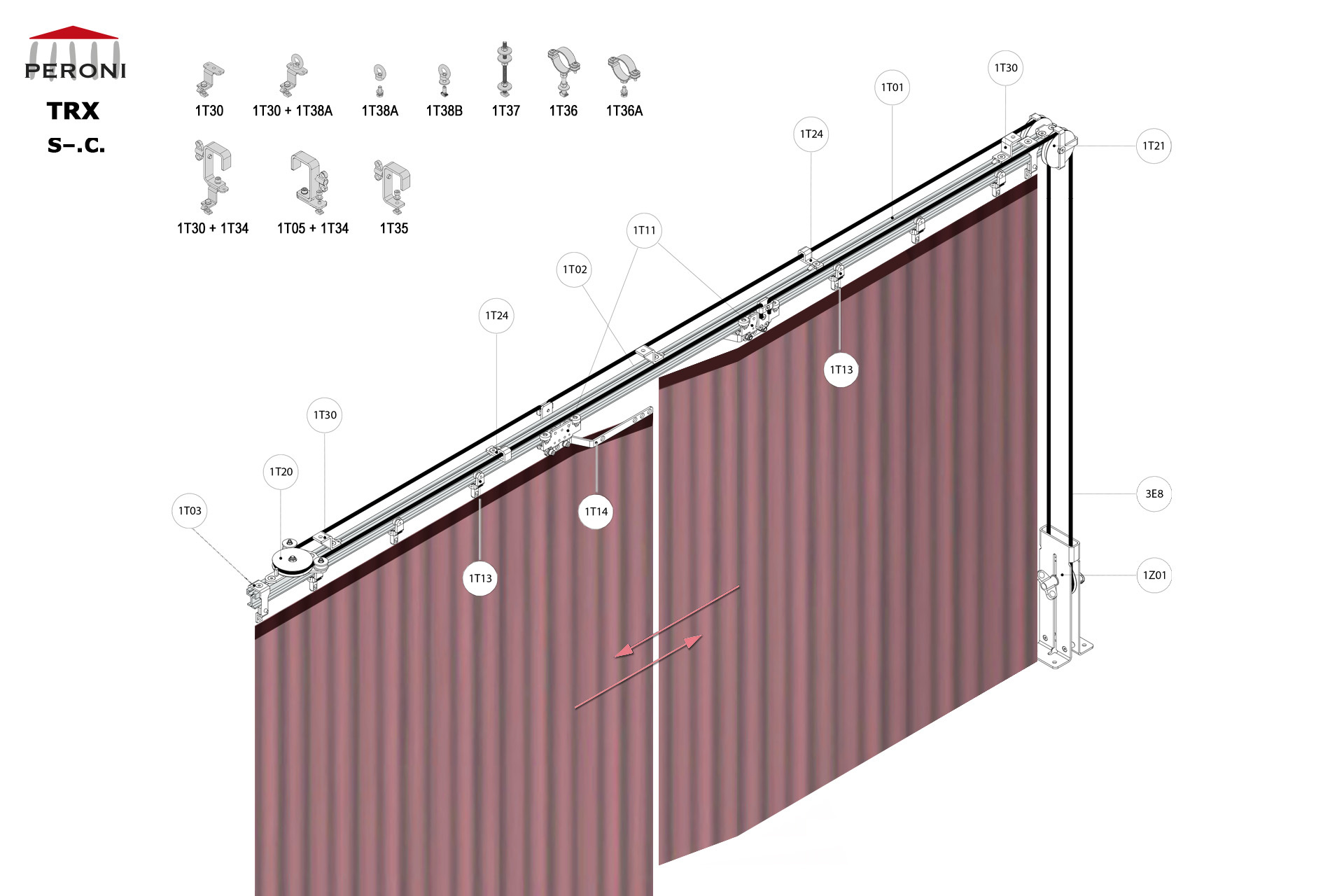

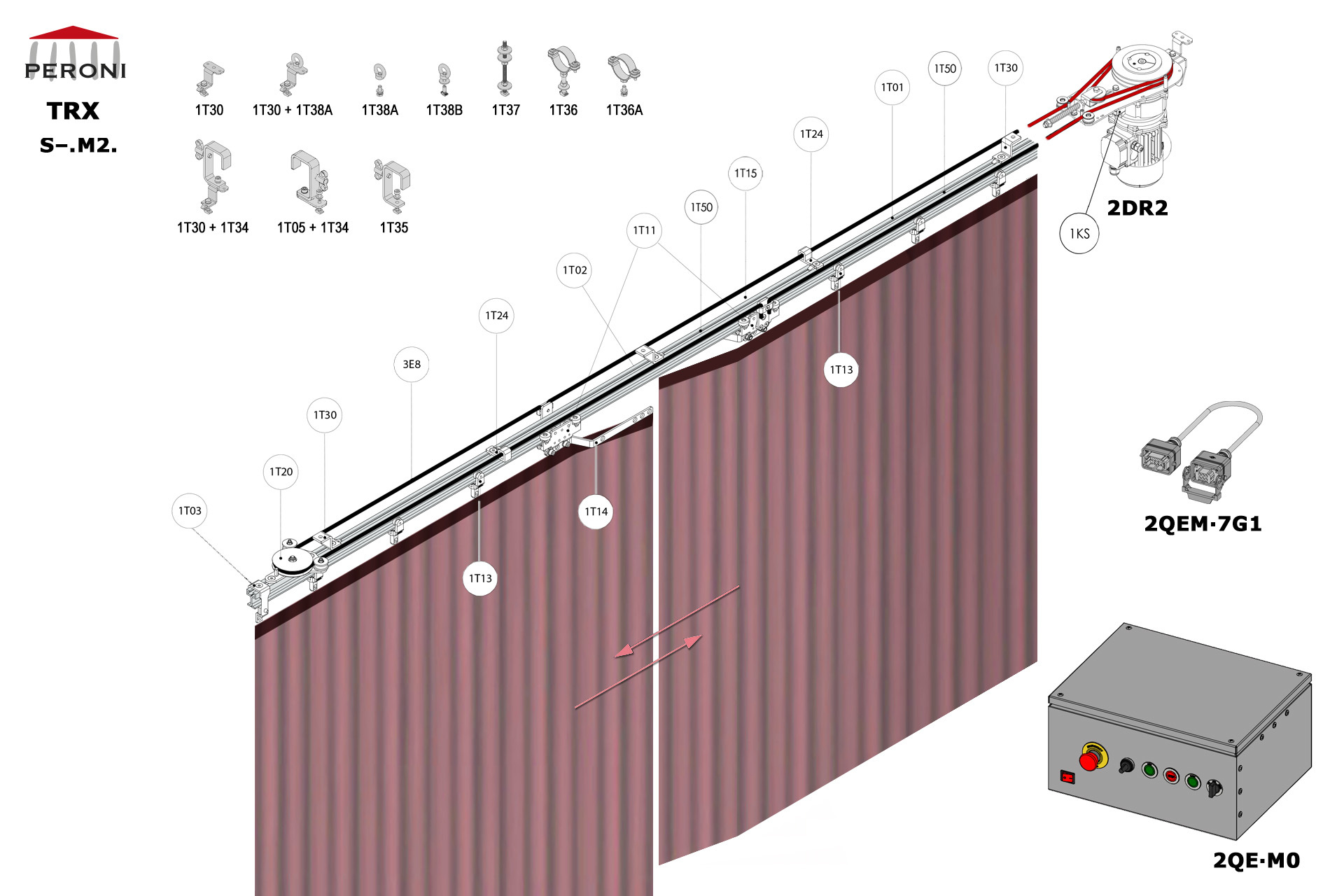

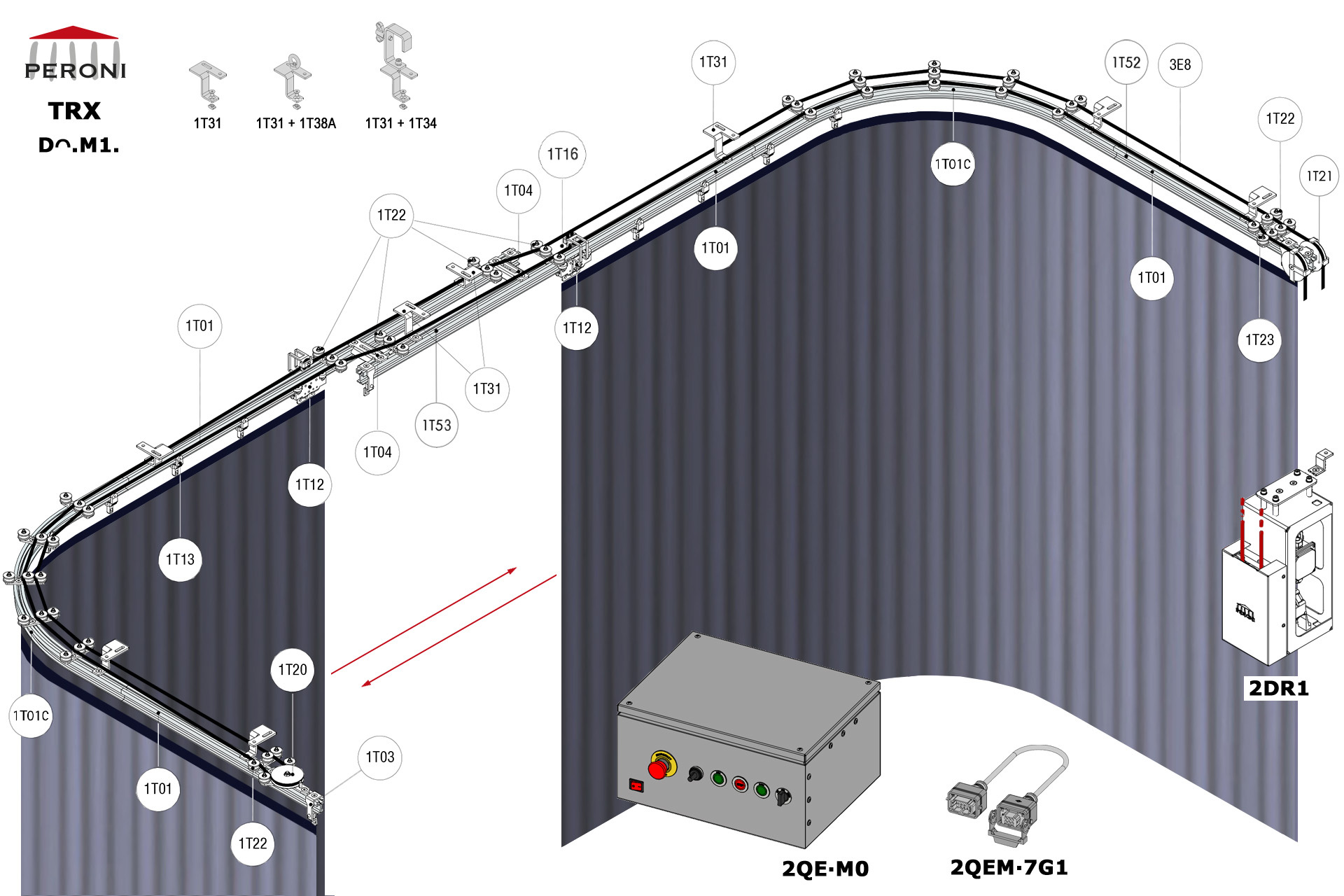

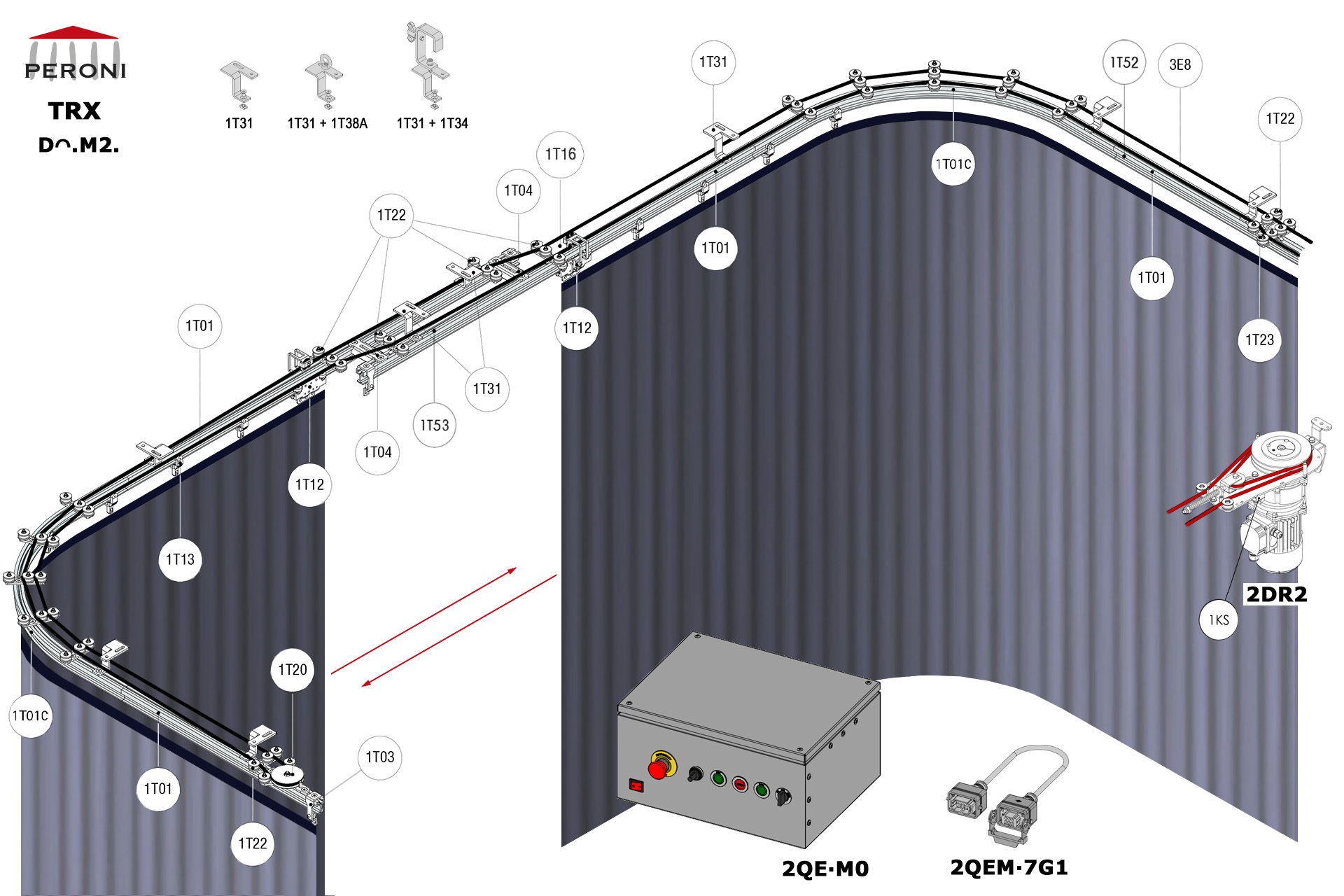

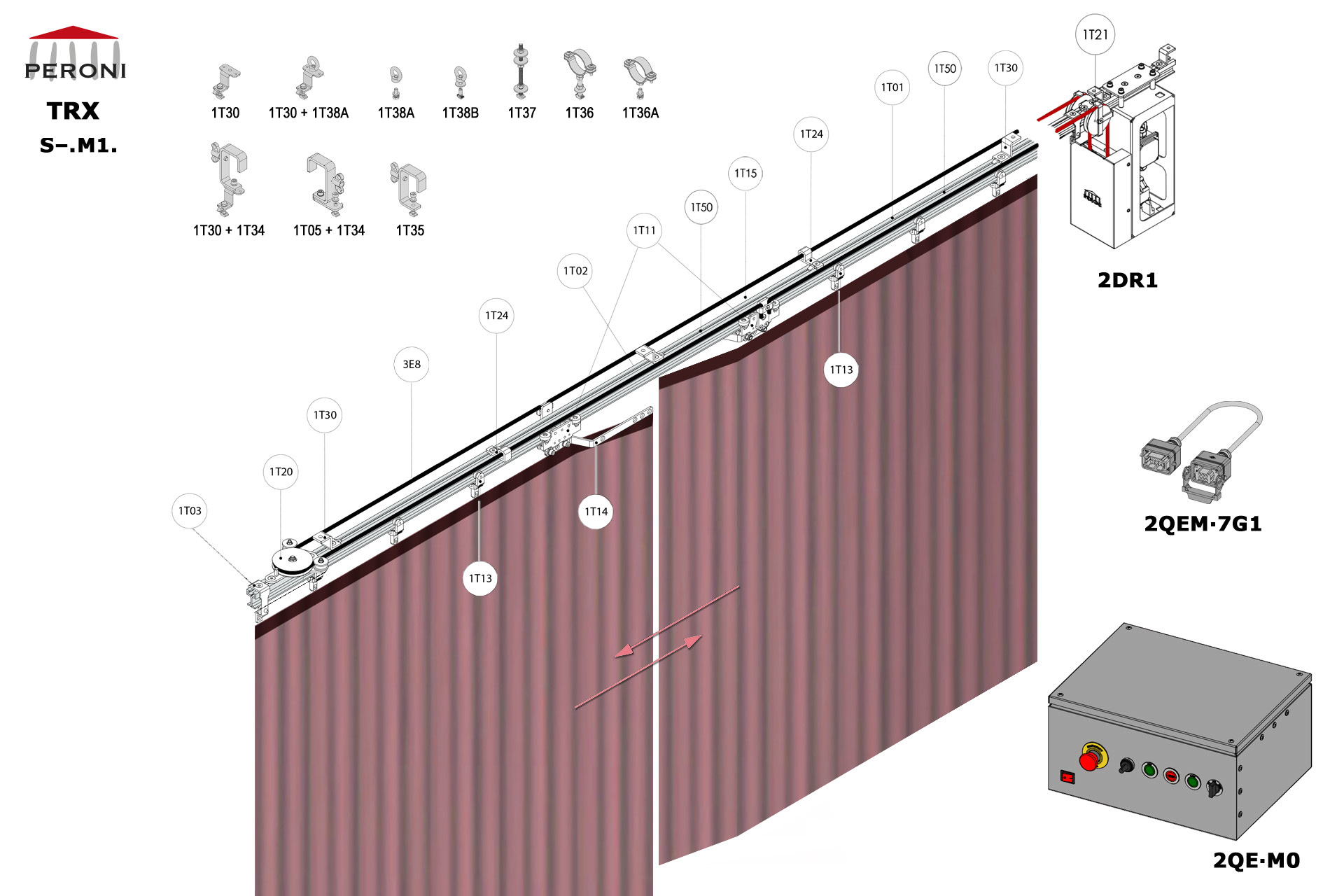

Конфигурации S.C. / S.M. S. Центральное открытие одиночный рельсC. Ручной + трос / M. Моторизованнаядля центрального перекрытия двух частей занавеса (до 50 см)Компоненты1T01 - Прямой рельс1T02 - Соединитель1T03 - Стопор1T11 - Тянущая каретка1T13 - Каретка с 2 роликами1T14 - Выносная рейка управления движением1T20 - Горизонтальный блок1T21 - Блок с 2 роликами1T24 - Боковая поддержка веревки1Z01 - Tendicorda / 2DR1 - Motore3E - Трос полиэстер Ø 8 mmзакрепление1T30 - Соединитель для подвеса1T35 - Hook clamp + channel nut1T36 - Зажиm Ø 50 mm + channel nut
Применение
TRX10 is a professional modular system for the horizontal handling of:
- medium-weight Wipe and Раздвижные занавесы
- cycloramas
- light-weight scenery elements
The perfect solution for stages, studios, trade fairs, conference hall, etc.
Основные функции
- простая и быстрая сборка
- крепкость
- тихая работа
- great versatility
- extensive range of components
- curved configurations
- motorized configurations
- tested and highly reliable

Рельс
- экструдированный алюминиевый профиль
- черная анодированная отделка
- 946 g / m вес
- 600 см max максимальная длина стержня
- 200 см максимальный пролет
- 50 см минимальный радиус изгиба

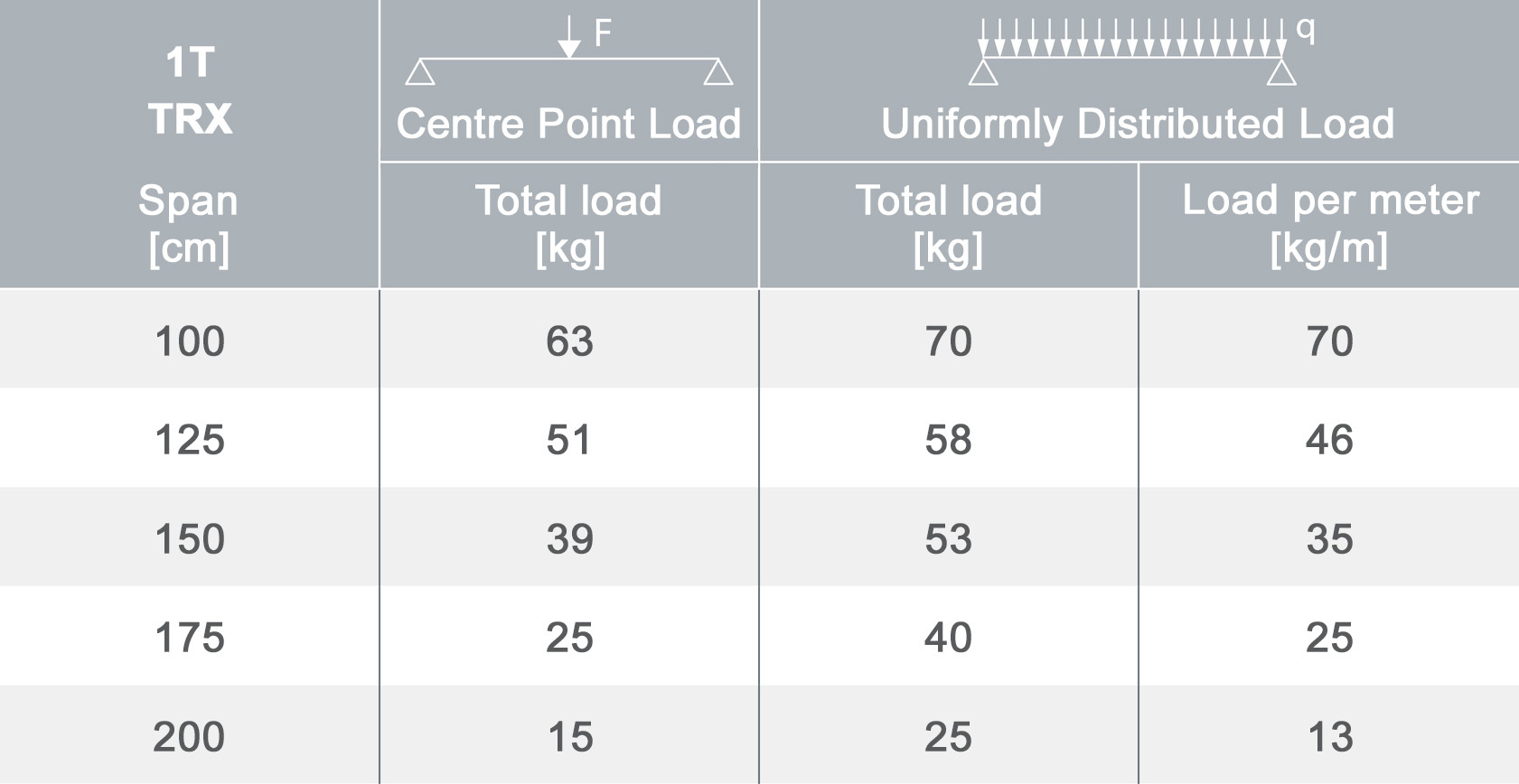

Нагрузка на рельс

Каретки
- nylon wheels with ball bearings
- with anti-noise rubber bumpers
Carriers грузоподъемность
- 1T10 / 11 / 12 - Master Carriers: 30 кг
- 1T13 - 2 Wheel Runner: 10 кг
- 1KC - 4 Wheel Runner: 20 кг

Варианты крепления
- потолочный монтаж
- настенное крепление
- система летающих стержней (труба Ø 5 см)
- ropes / wires suspension
- girder fixing

Основные конфигурации
- S. Центральное открытие однорельсовый

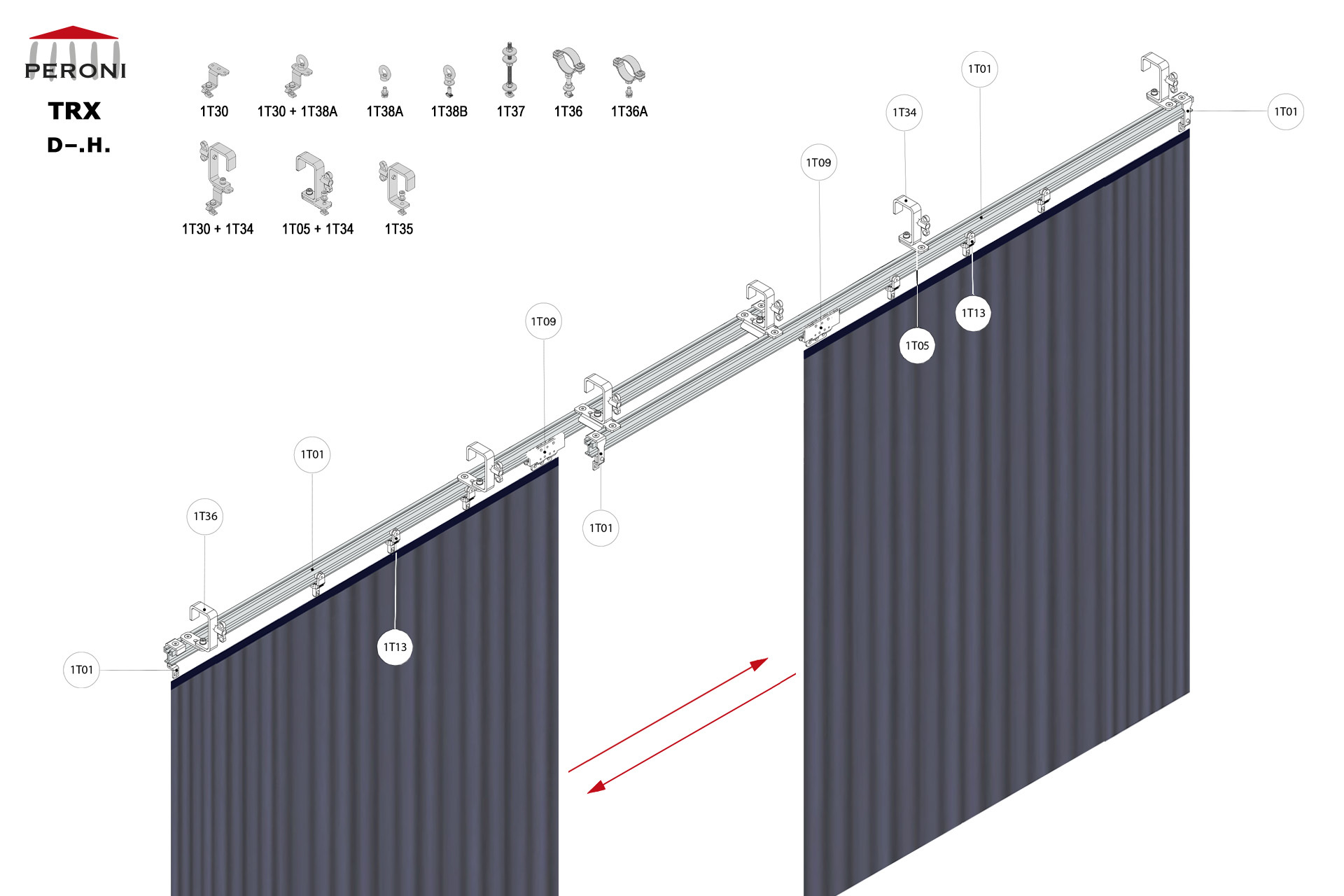

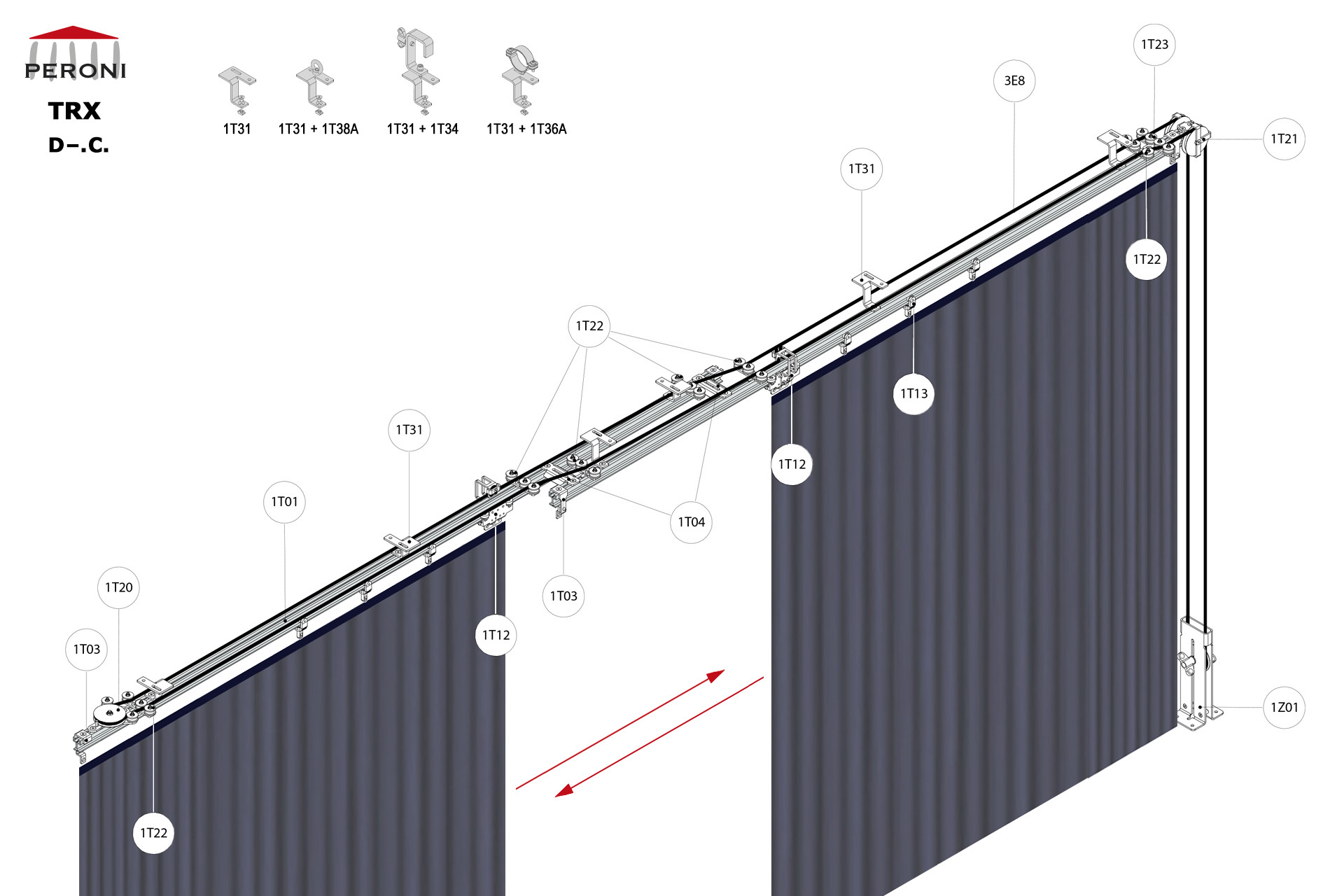

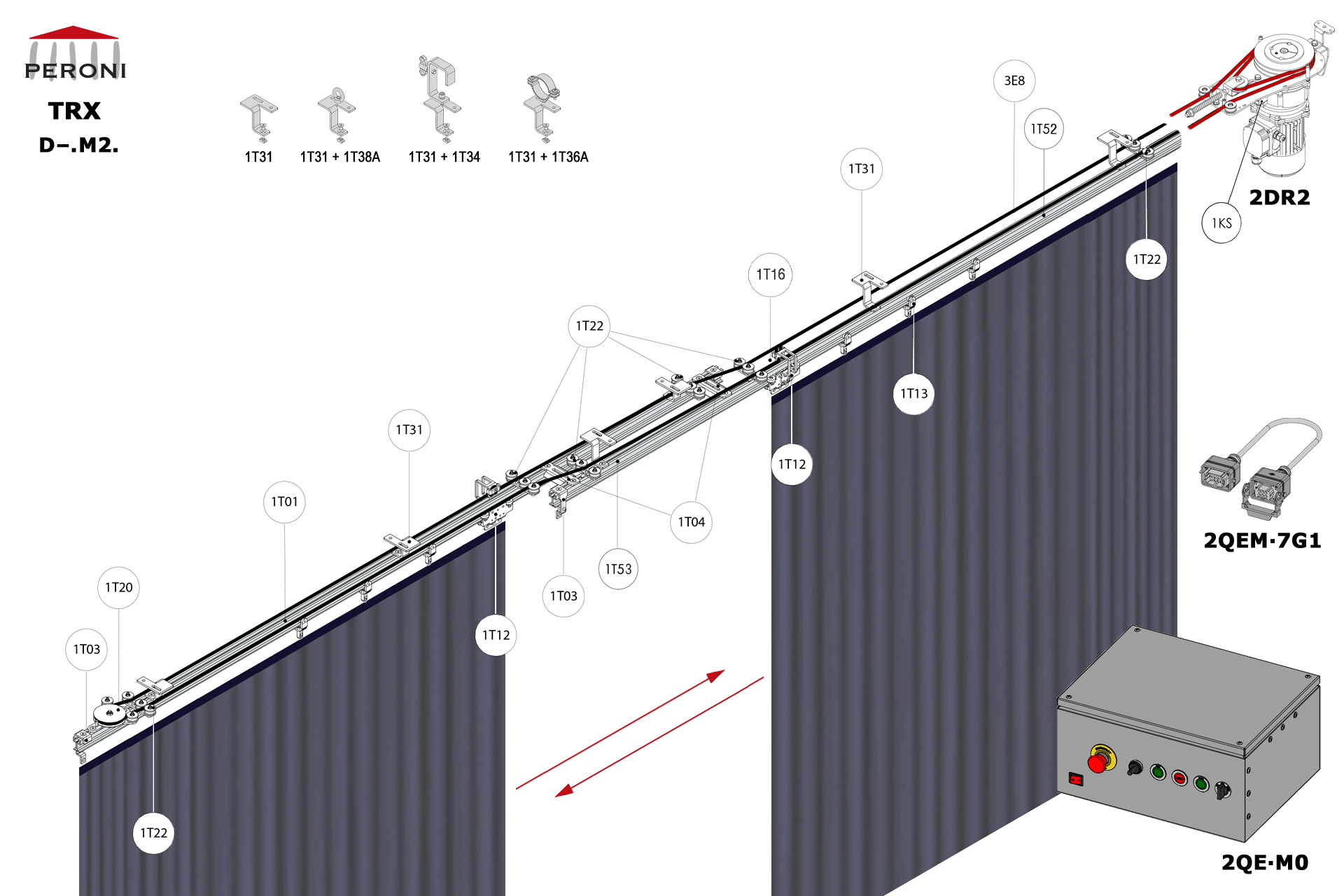

- D. Центральное открытие двухрельсовый

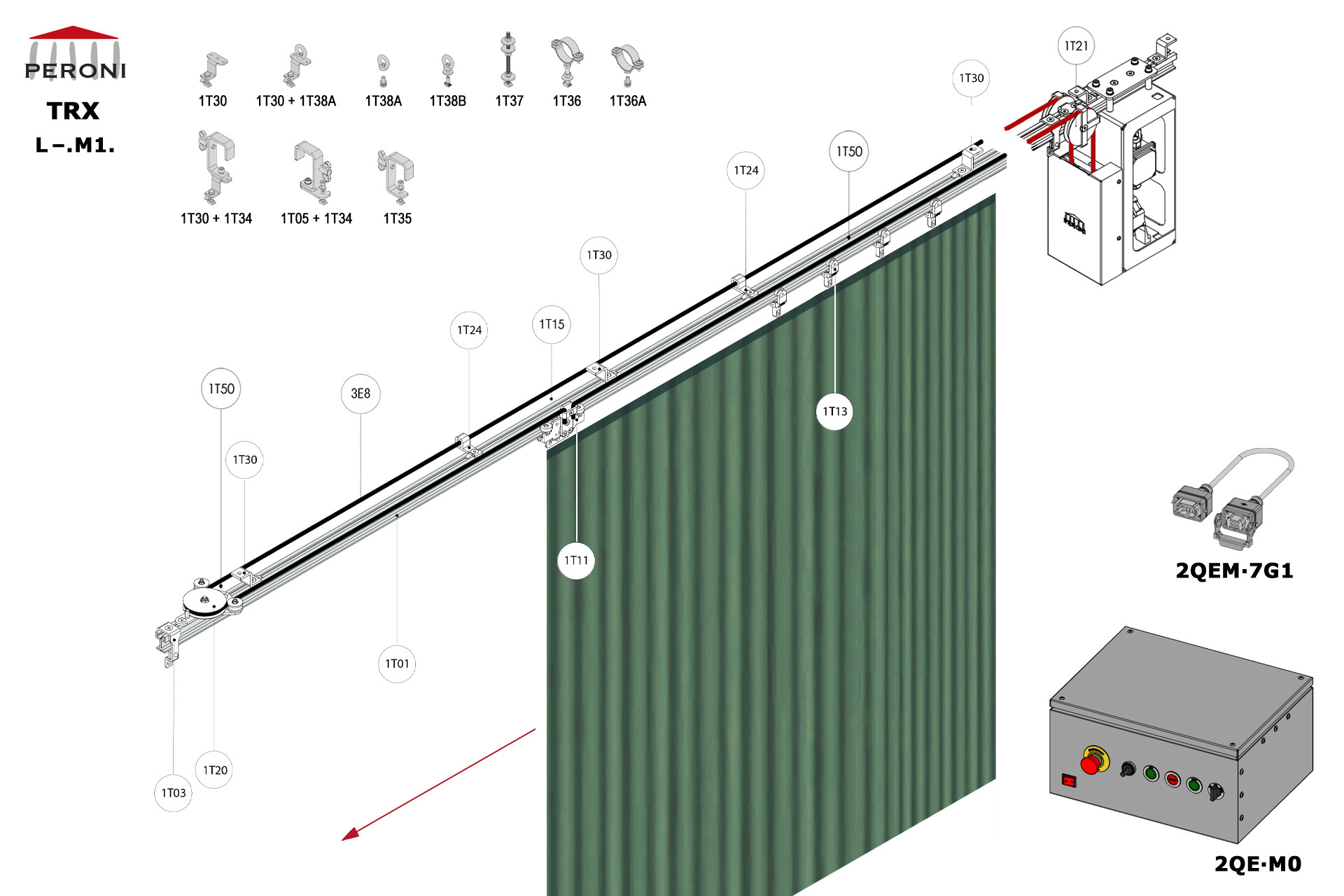

- L. Боковое открытие
Управления движением
для S. / D. / L. конфигурации
- H. Ручной без троса*

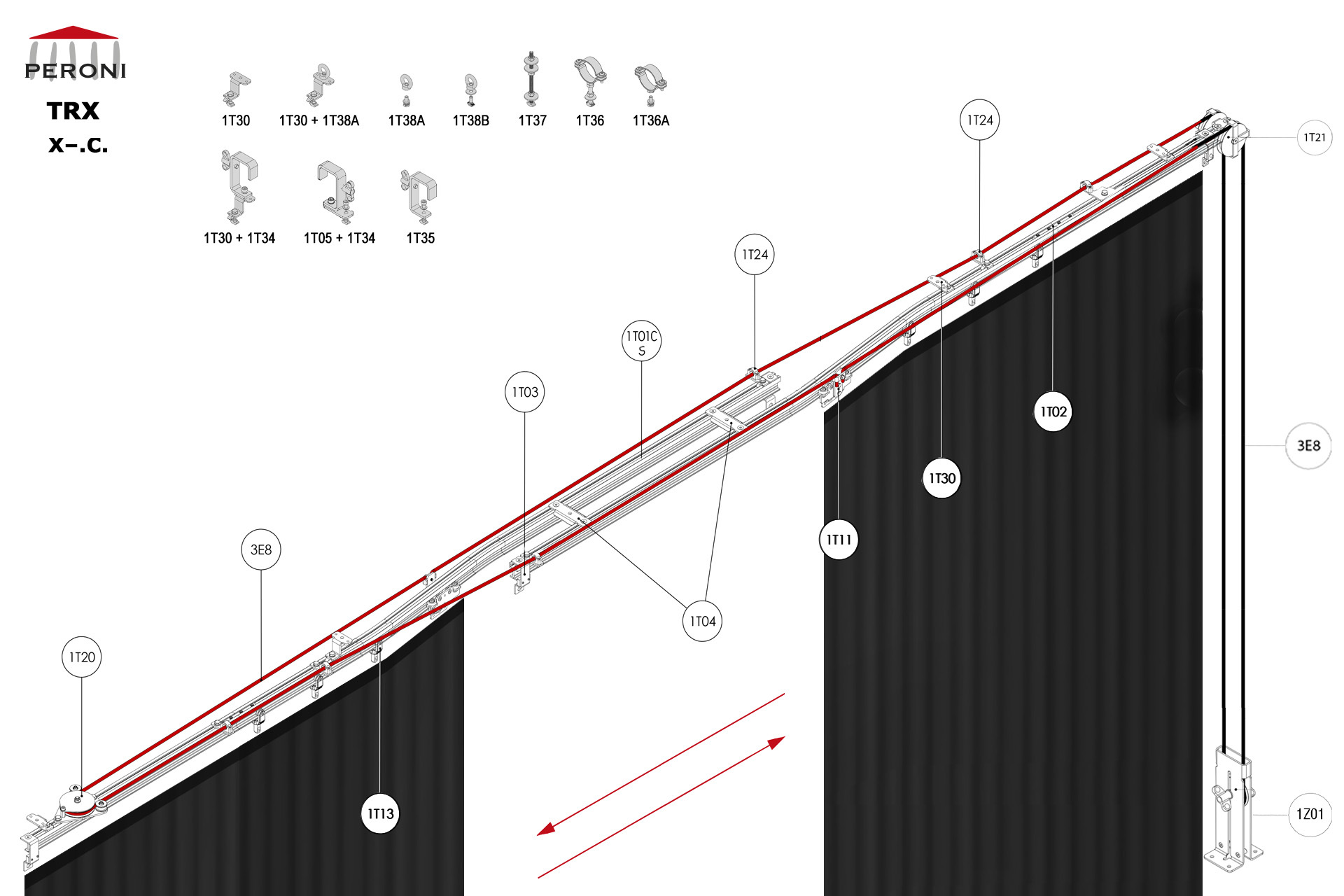

- C. Ручной + трос*

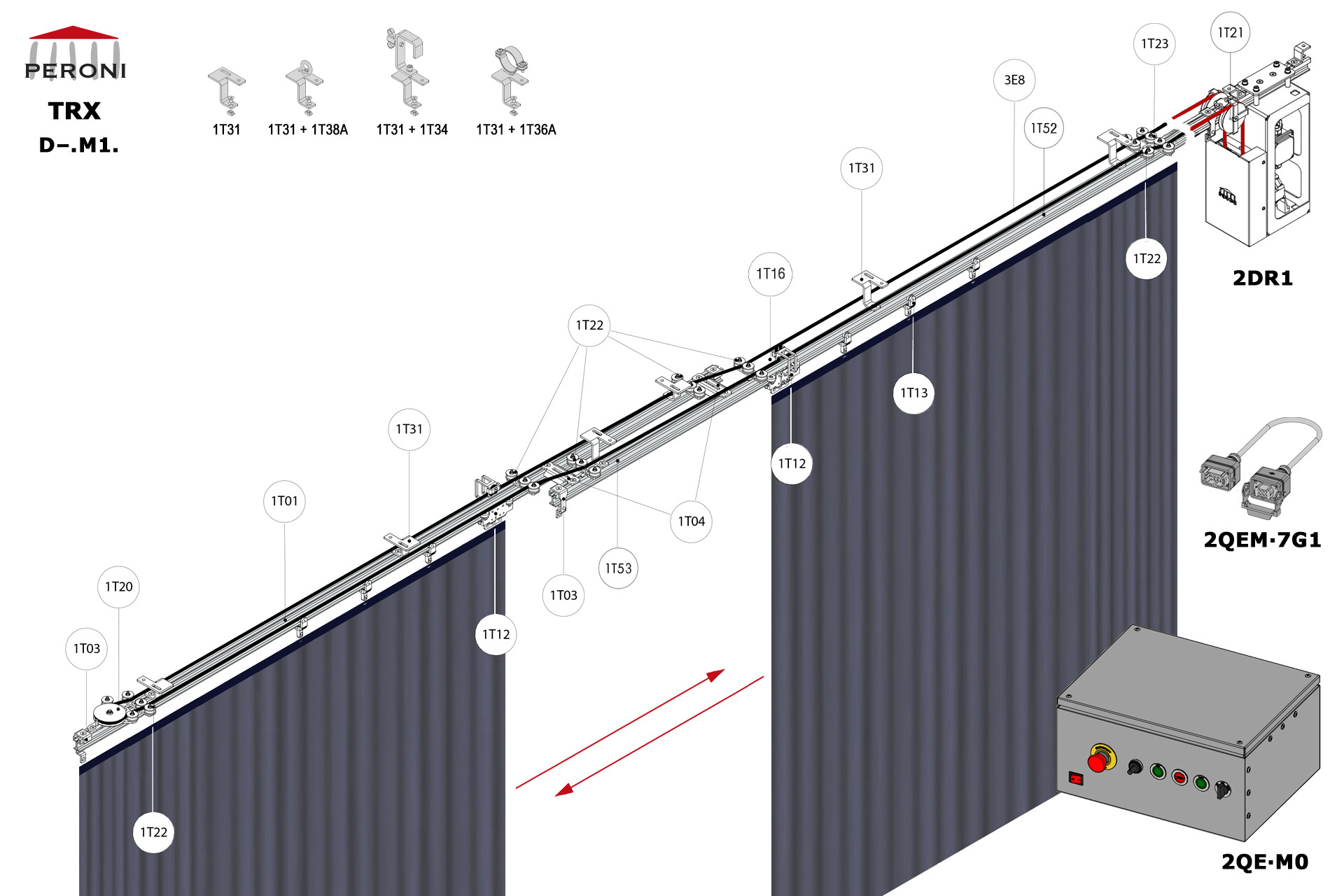

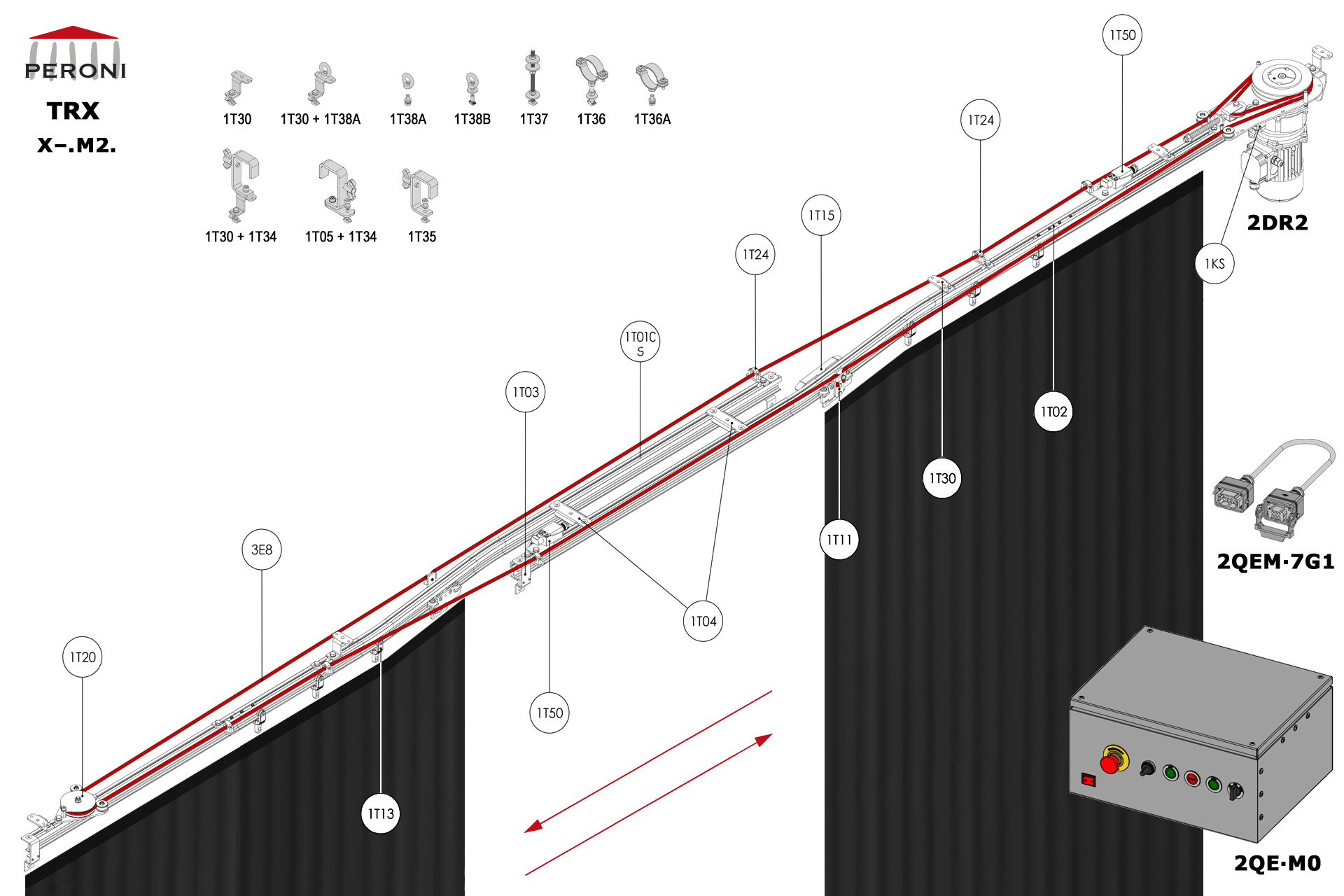

- M. Моторизованный*

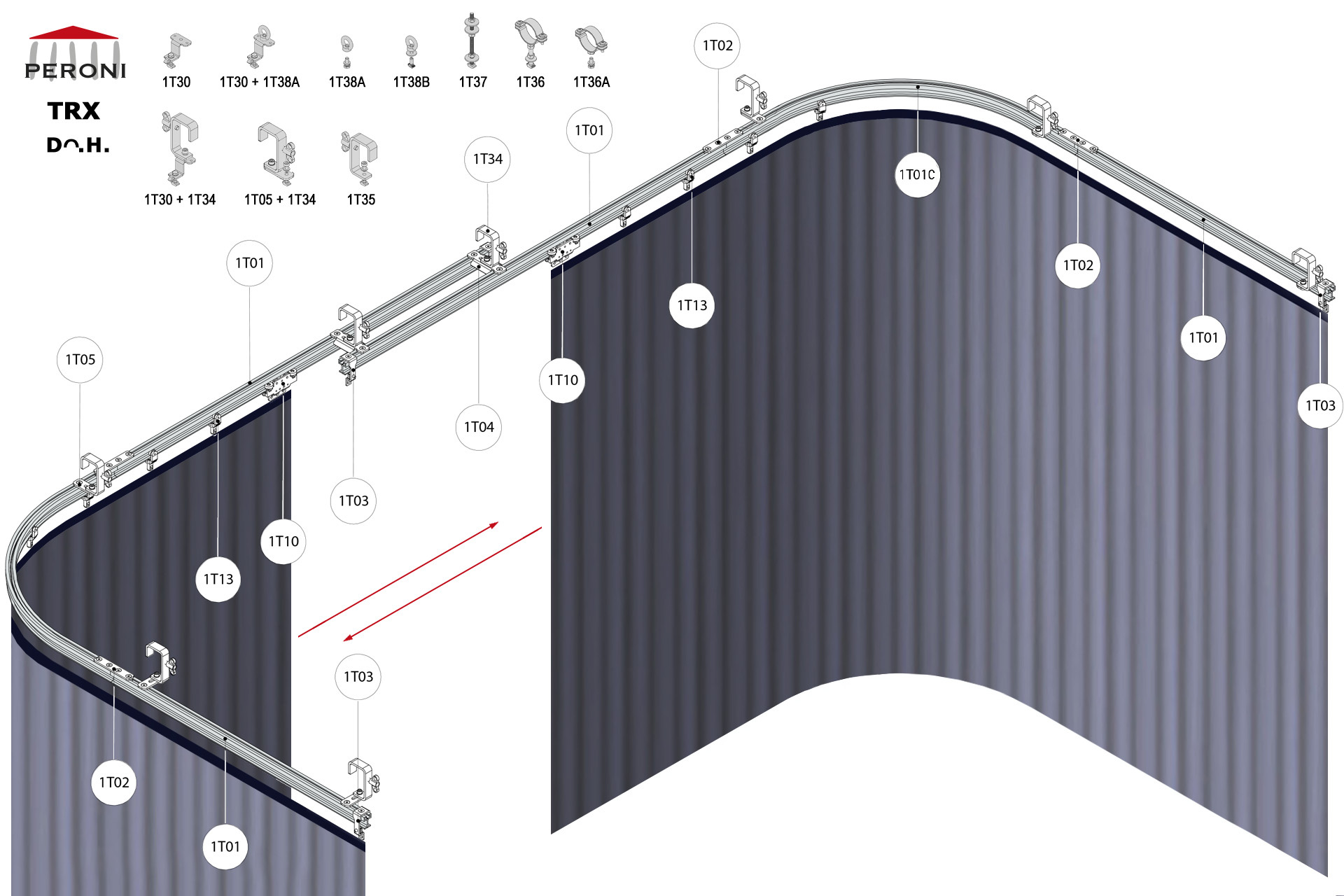

* both straight and curved tracks are possible
Customized solutions can be developed to suit particular needs
