TRX10 - Рельсовая система 1T01 - TRX10 Рельс профиль из черного анодированного алюминиядлина 600 см
Посмотреть все
Rail and components 1T01 - Прямой рельс1T02 - Соединитель1T02T - Соединитель для туров1T03 - Стопор1T04 - Прокладки между рельсами1T05 - Offset Plate
Carriers 1T10 - Master carrier1T11 - Side cord master carrier1T12 - Top cord master carrier1T13 - 2-wheel runner1T14 - Overlap arms Kit (2 pieces)1T15 - Side cord limit switch arm1T16 - Top cord limit switch arm
Pulleys 1T20 - Return pulley1T21 - Head double pulley1T22 - Top cord guide1T23 - Top cord aligner1T24 - Side cord support
1Z - Hand Line Pulleys 1Z01 - Adjustable floor pulley1Z02 - Weight floor pulley1Z03 - Spring loaded floor pulley1Z04 - Floor pulley with foot stirrup
Suspension parts 1T30 - Suspension bracket1T31 - Central cord suspension bracket1T34 - Hook clamp - Bracket fixing1T35 - Hook clamp - Rail fixing1T36 - Pipe collar Ø 50 mm - Rail fixing1T36A - Pipe collar Ø 50 mm - Bracket fixing1T37 - Studding bar 15 cm - Rail fixing1T38A - Eyenut - Bracket fixing1T38B - Eyenut - Rail fixing
Cibeles, ''Colgando del Centro'' Example of arrangement as an area for events of the central passage part of a monumental historic building in Madrid.The project used a TRX10 track system with manual walk along operation ...
... and a Раздвижной занавес with side opening.The curtain was manufactured in modules with a double-faced пошив с вертикальными складками.It also performs the functions of Acoustic curtain and Звукопоглощающие занавесы.
Применение
TRX10 is a professional modular system for the horizontal handling of:
- medium-weight Wipe and Раздвижные занавесы
- cycloramas
- light-weight scenery elements
The perfect solution for stages, studios, trade fairs, conference hall, etc.
Основные функции
- простая и быстрая сборка
- крепкость
- тихая работа
- great versatility
- extensive range of components
- curved configurations
- motorized configurations
- tested and highly reliable

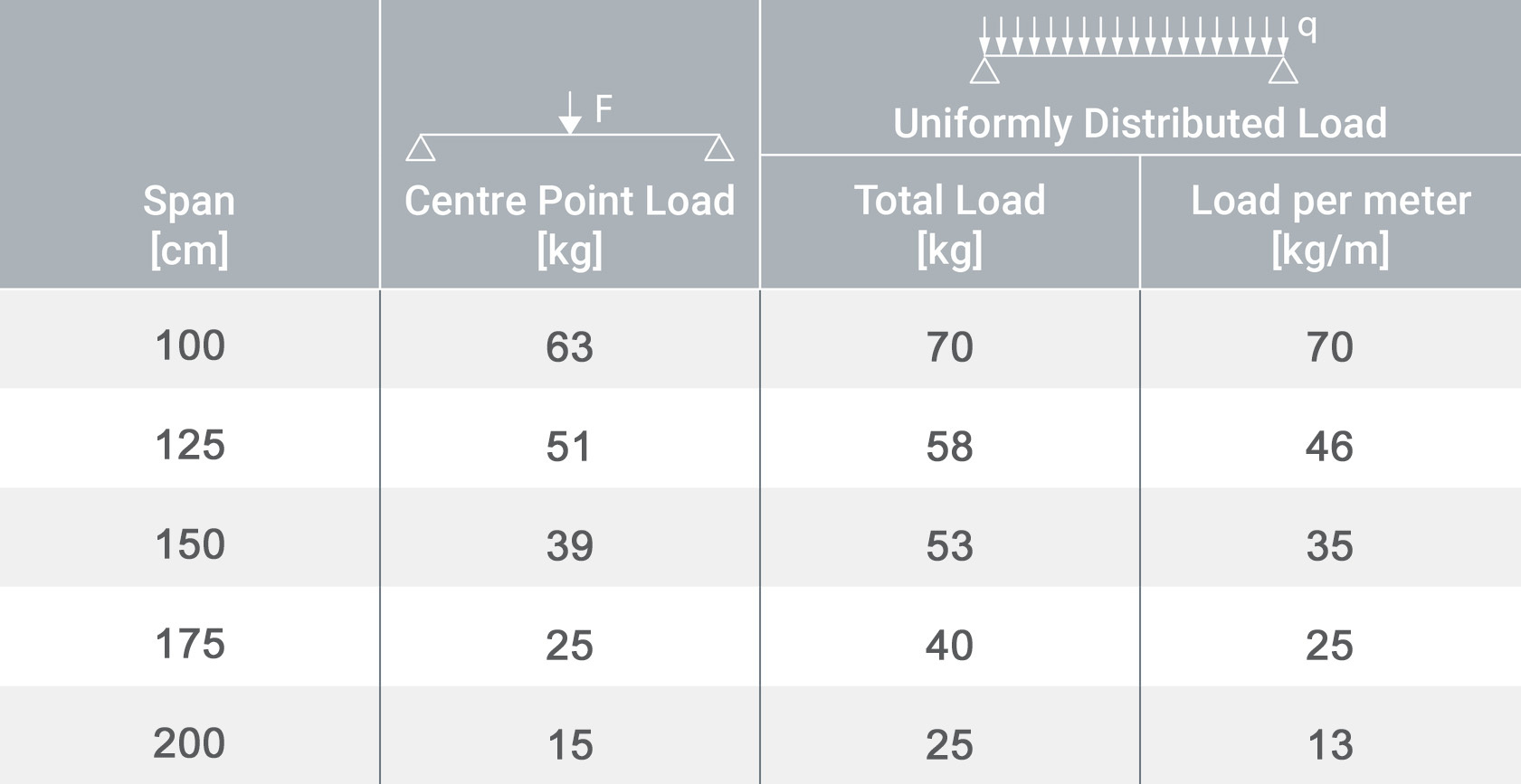

Рельс
- экструдированный алюминиевый профиль
- черная анодированная отделка
- 946 g / m вес
- 600 см max максимальная длина стержня
- 200 см максимальный пролет
- 50 см минимальный радиус изгиба
- top groove for channel nuts

Каретки
- nylon wheels with ball bearings
- with anti-noise rubber bumpers
Carriers грузоподъемность
- 1T10 / 11 / 12 - Master Carriers: 30 кг
- 1T13 - 2 Wheel Runner: 10 кг
- 1KC - 4 Wheel Runner: 20 кг

Варианты крепления
- потолочный монтаж
- настенное крепление
- система летающих стержней (труба Ø 5 см)
- wall mounting with 1Z10 - Настенные кронштейны
- girder / beam fixing with 1Z20 - Beam clamp
- ropes / wires suspension

Основные конфигурации
- S. Центральное открытие однорельсовый
- D. Центральное открытие двухрельсовый
- L. Боковое открытие
Управления движением
для S. / D. / L. конфигурации
- H. Ручной без троса*
- C. Ручной + трос*
- M. Моторизованный* ( двигатели 2DR1 и 2DR2 )

* both straight and curved tracks are possible
Customized solutions can be developed to suit particular needs

Атлас цветов

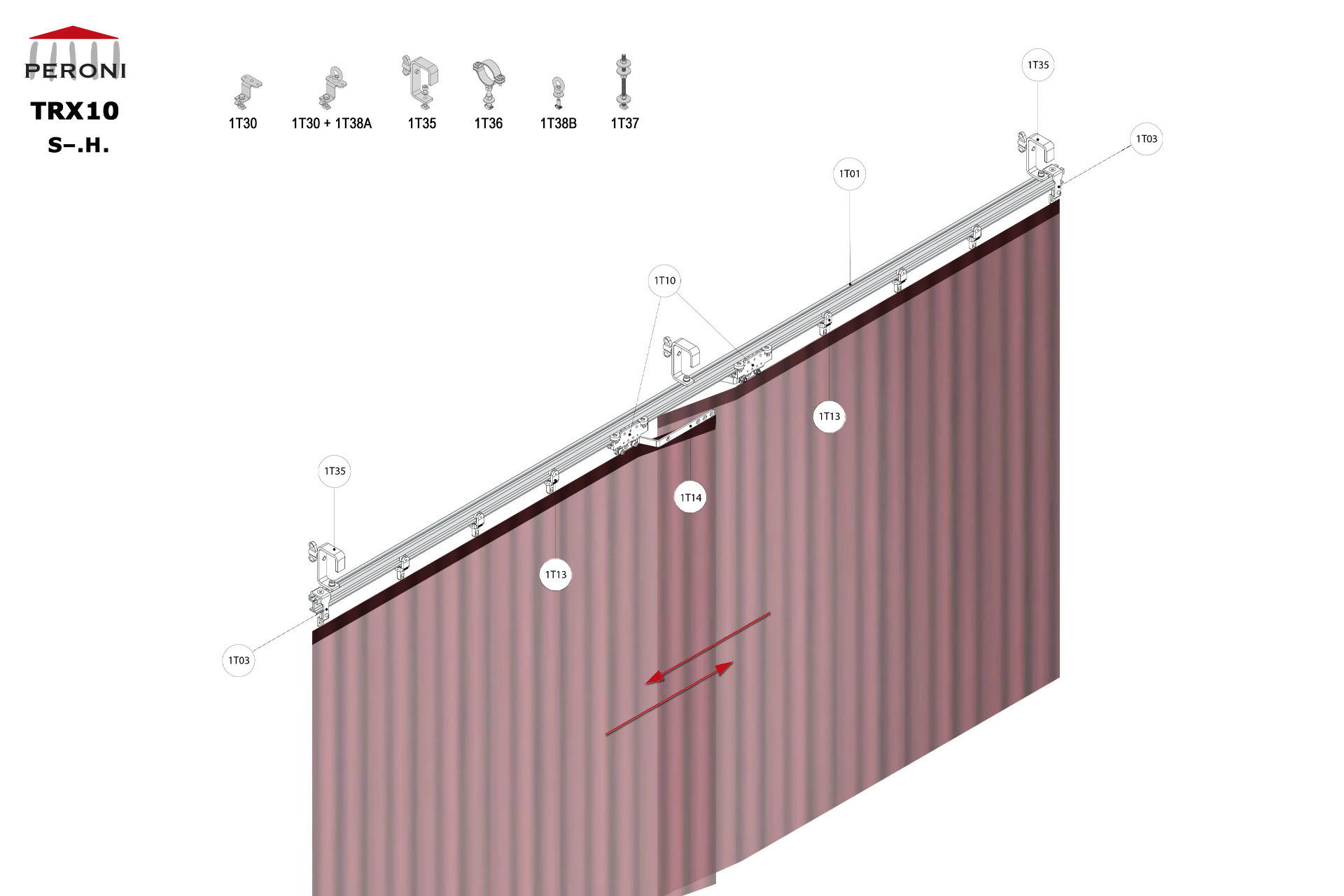

Конфигурация S-.H. S-. Центральное открытие одиночный рельсH. Ручной без тросацентральное перекрытие до 50 смКомпоненты1T01 - Прямой рельс1T02 - Соединитель1T03 - Стопор1T10 - Тянущая каретка1T13 - Каретка с 2 роликами1T14 - Выносная рейка

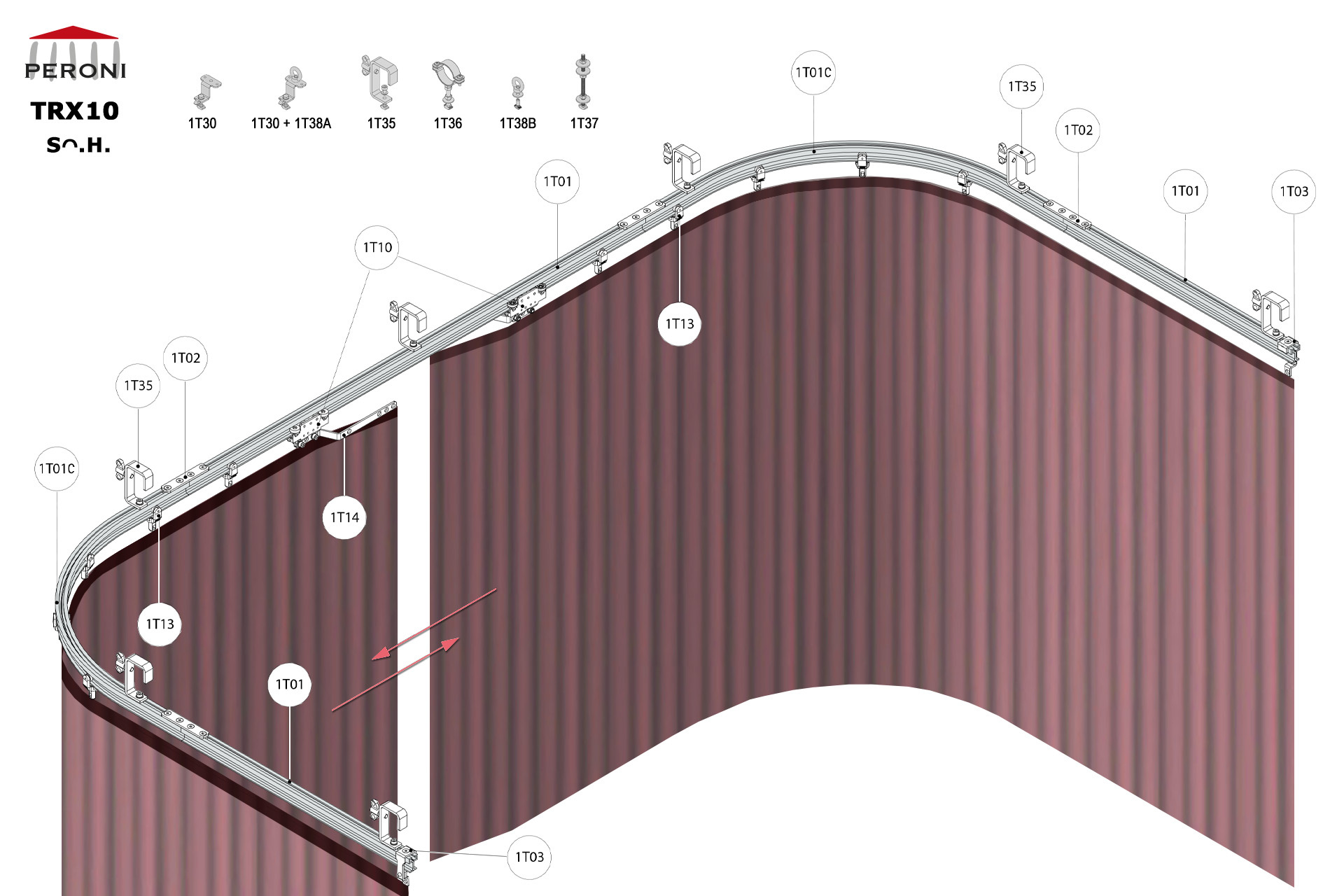

Конфигурация Sᴖ.H.Sᴖ. Центральное открытие одиночный рельсH. Ручной без тросацентральное перекрытие до 50 смКомпоненты1T01 - Прямой рельс1T01C - Изогнутый рельс1T02 - Соединитель1T03 - Стопор1T10 - Тянущая каретка1T13 - Каретка с 2 роликами1T14 - Выносная рейка

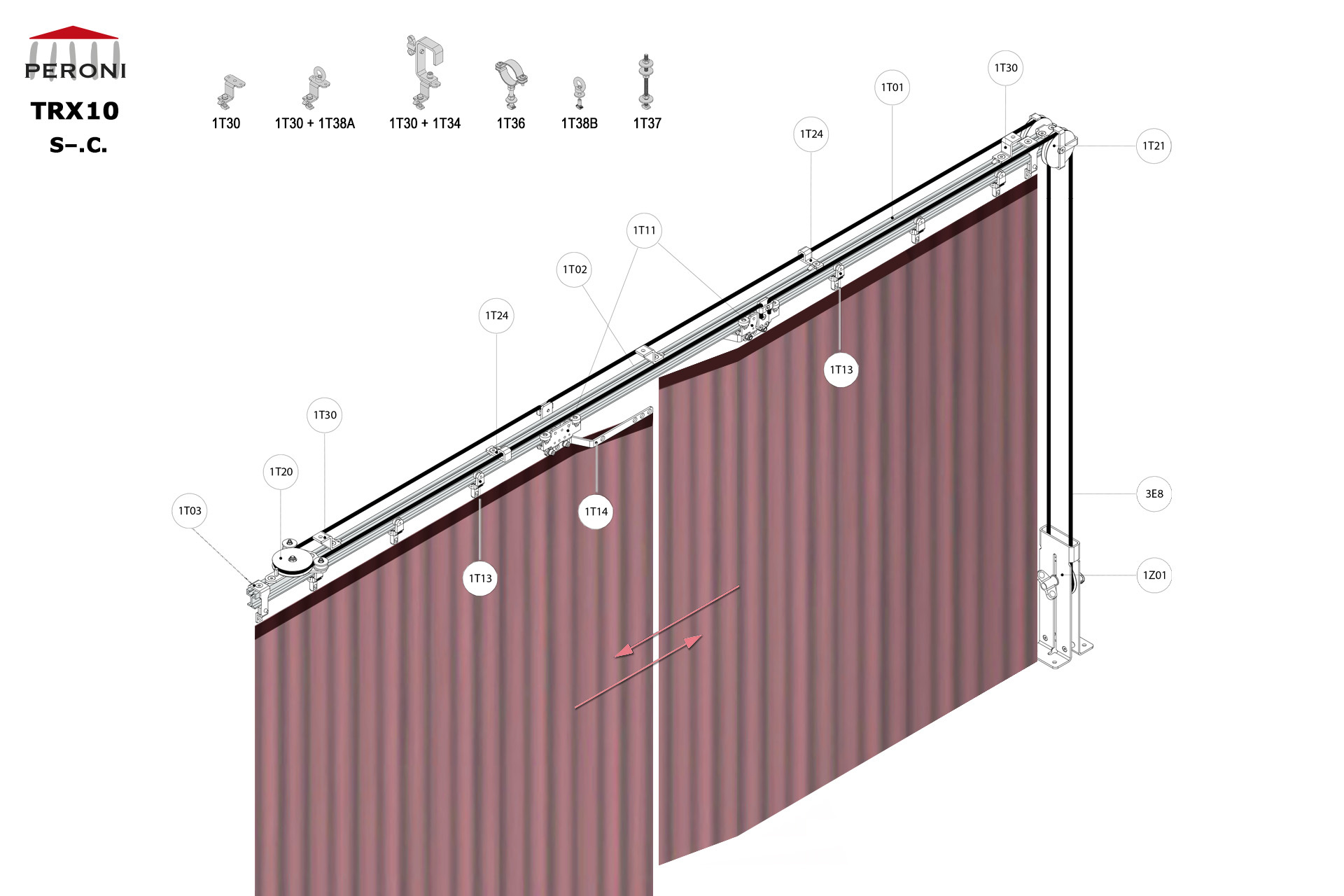

Конфигурация S -.C. S -. Центральное открытие одиночный рельсC. Ручной + тросцентральное перекрытие до 50 смКомпоненты1T01 - Прямой рельс1T02 - Соединитель1T03 - Стопор1T11 - Тянущая каретка1T13 - Каретка с 2 роликами1T14 - Выносная рейкаУправления движением1T20 - Горизонтальный блок1T21 - Блок с 2 роликами1T24 - Боковая поддержка веревки1Z01 - See all options3E - Трос Poly Ø 8 mm

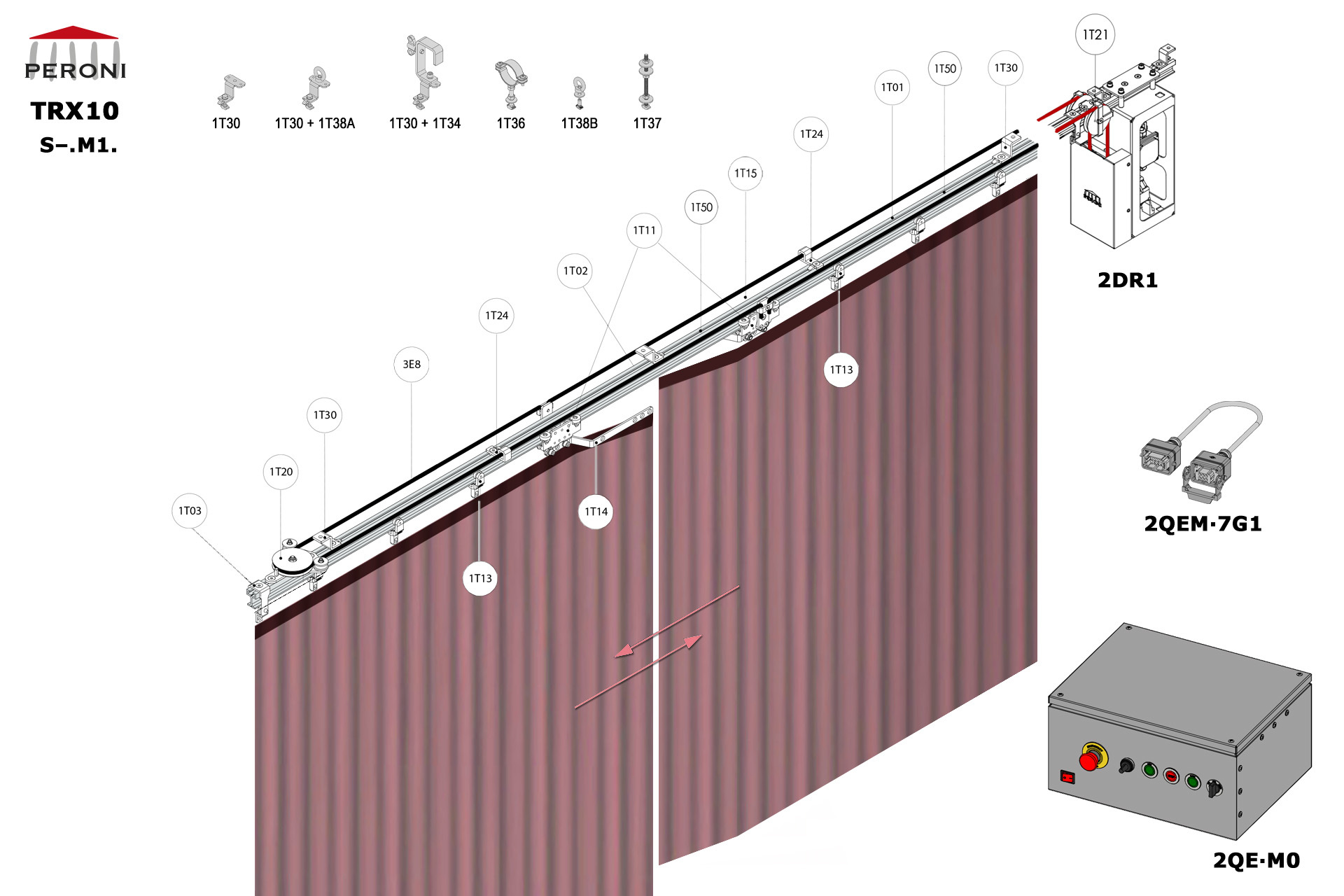

Конфигурации S-.M1. S-. Straight single rail central openingM1. Motorized, up to 300 kg curtainцентральное перекрытие до 50 смКомпоненты1T01 - Прямой рельс1T02 - Соединитель1T03 - Стопор1T11 - Тянущая каретка1T13 - Каретка с 2 роликами1T14 - Выносная рейкаУправления движением1T20 - Горизонтальный блок1T21 - Блок с 2 роликами1T24 - Боковая поддержка веревки1T15 - Limit switch arm for 1T11 + 1T501T50 - Limit switch for 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙M0 - Распределительный щит M0 3E - Трос Poly Ø 8 mm
Конфигурация S-.M2. S-. Straight single rail central openingM2. Motorized, up to 125 kg curtainцентральное перекрытие до 50 смКомпоненты1T01 - Прямой рельс1T02 - Соединитель1T03 - Стопор1KS - Стопор1T11 - Тянущая каретка1T13 - Каретка с 2 роликами1T14 - Выносная рейкаУправления движением1T20 - Горизонтальный блок1T24 - Боковая поддержка веревки1T15 - Limit switch arm for 1T11 + 1T501T50 - Limit switch for 1T11 + 1T152DR2-RDS2QEM-7G1-152QE∙M0 - Распределительный щит M0 3E - Трос Poly Ø 8 mm

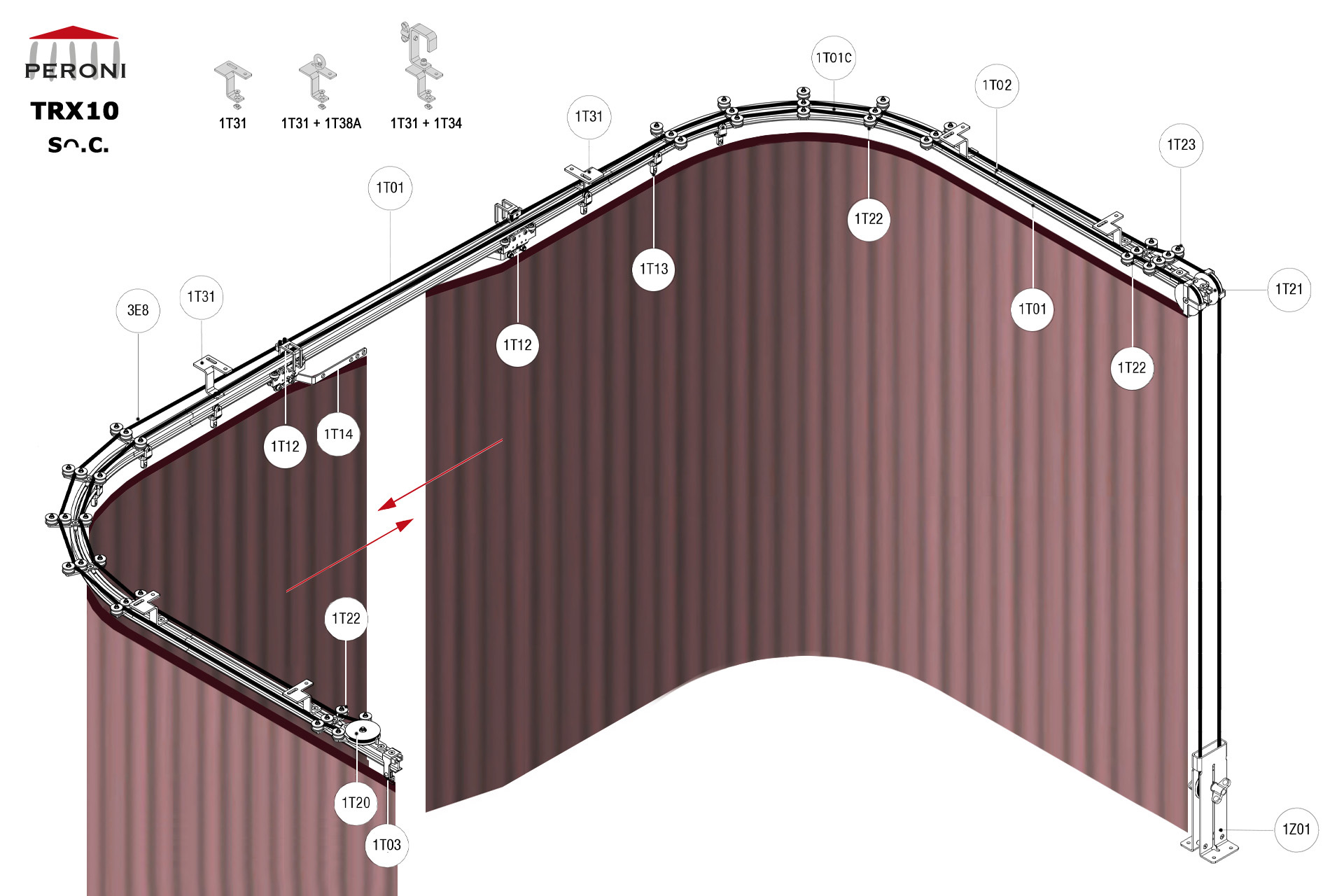

Конфигурации Sᴖ.C.Sᴖ. Центральное открытие одиночный рельсC. Ручной + тросдля центрального перекрытия двух частей занавеса (до 50 см).Компоненты1T01 - Прямой рельс1T01C - Изогнутый рельс1T02 - Соединитель1T03 - Стопор1T12 - Top cord Тянущая каретка1T13 - Каретка с 2 роликами1T14 - Выносная рейкаУправления движением1T20 - Горизонтальный блок1T21 - Блок с 2 роликами1T22 - Top cord guide1T23 - Double pulley cord aligner1Z01 - Посмотреть все варианты3E - Трос Poly Ø 8 mm

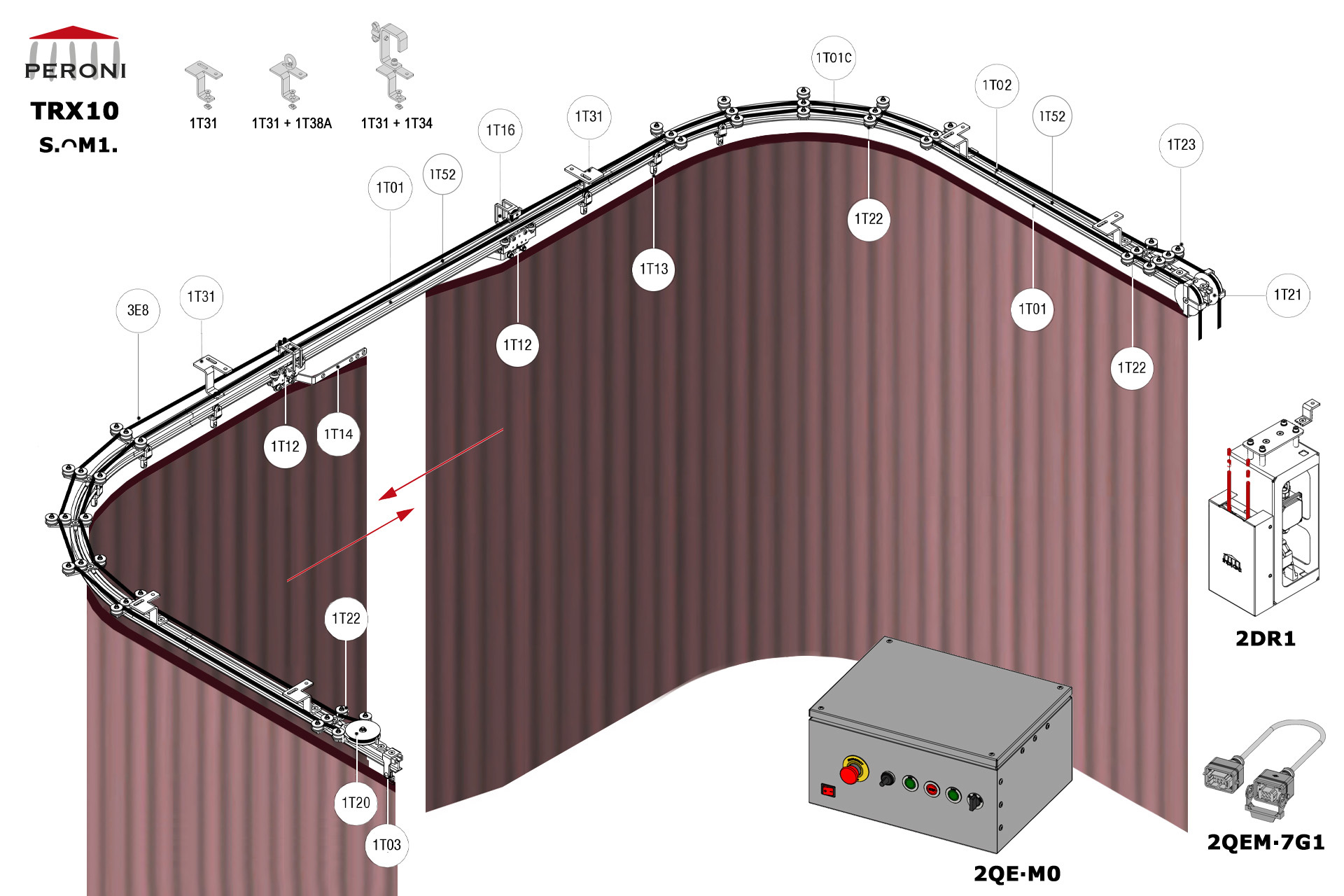

Конфигурации Sᴖ.M1.Sᴖ. Центральное открытие одиночный рельсM1. Motorized, up to 200 kg curtainцентральное перекрытие до 50 смКомпоненты1T01 - Прямой рельс1T01C - Изогнутый рельс1T02 - Соединитель1T03 - Стопор1T12 - Top cord Тянущая каретка1T13 - Каретка с 2 роликами1T14 - Выносная рейкаУправления движением1T20 - Горизонтальный блок1T21 - Блок с 2 роликами1T22 - Top cord guide1T23 - Double pulley cord aligner1T16 - Limit switch arm for 1T12+1T52+1T531T52 + 1T53 - Limit switch for 1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Распределительный щит M0 3E - Трос Poly Ø 8 mmКрепежные1T31 - Top cord suspension bracket1T34 - Hook clamp + болт

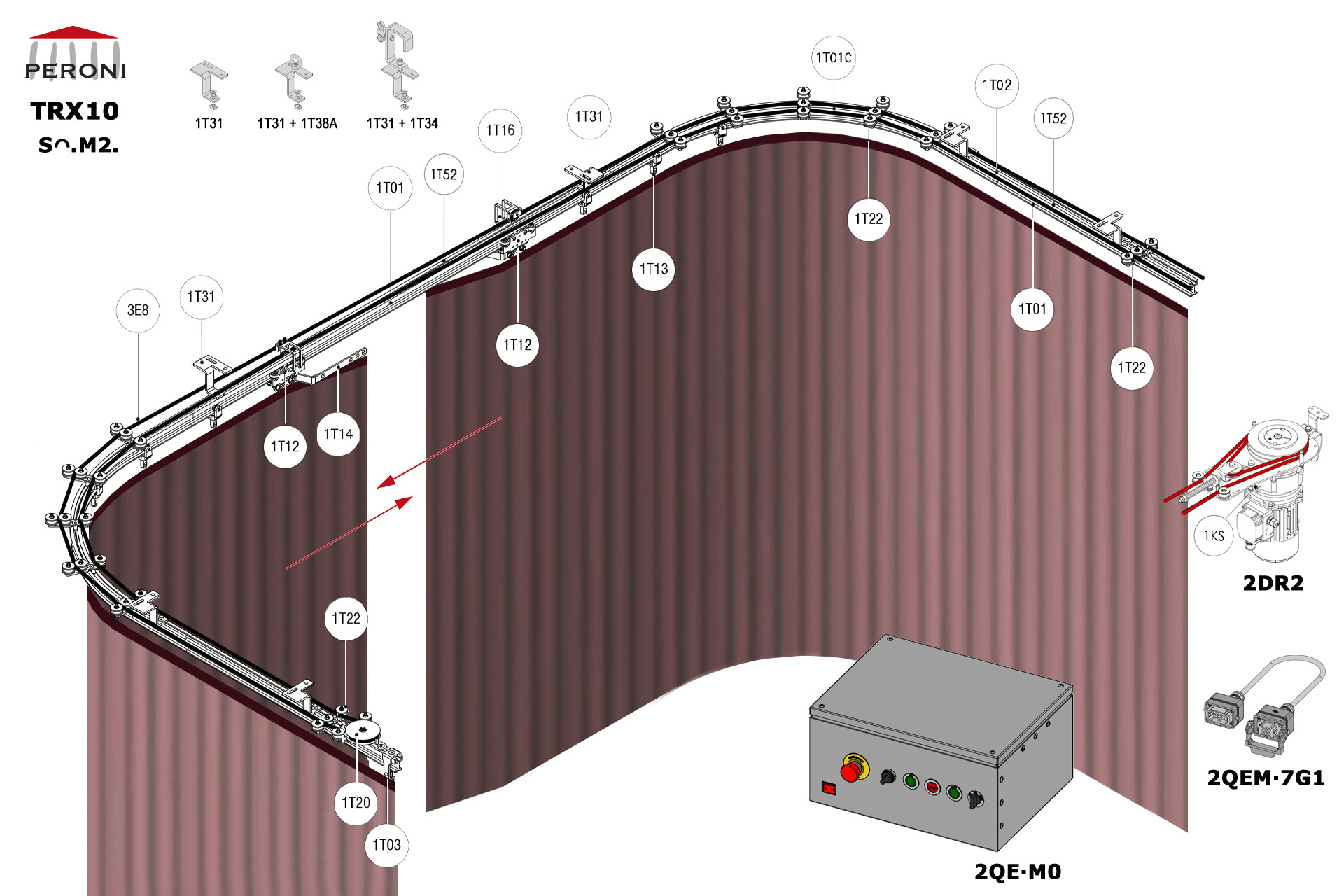

Конфигурации Sᴖ.M2.Sᴖ. Центральное открытие одиночный рельсM2. Motorized, up to 100 kg curtainцентральное перекрытие до 50 смКомпоненты1T01 - Прямой рельс1T01C - Изогнутый рельс1T02 - Соединитель1T03 - Стопор1KS - Стопор1T12 - Top cord Тянущая каретка1T13 - Каретка с 2 роликами1T14 - Выносная рейкаУправления движением1T20 - Горизонтальный блок1T22 - Top cord guide1T23 - Double pulley cord aligner1T16 - Limit switch arm 1T12+1T52+1T531T52 + 1T53 - Limit switch 1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Распределительный щит M0 3E - Трос Poly Ø 8 mm

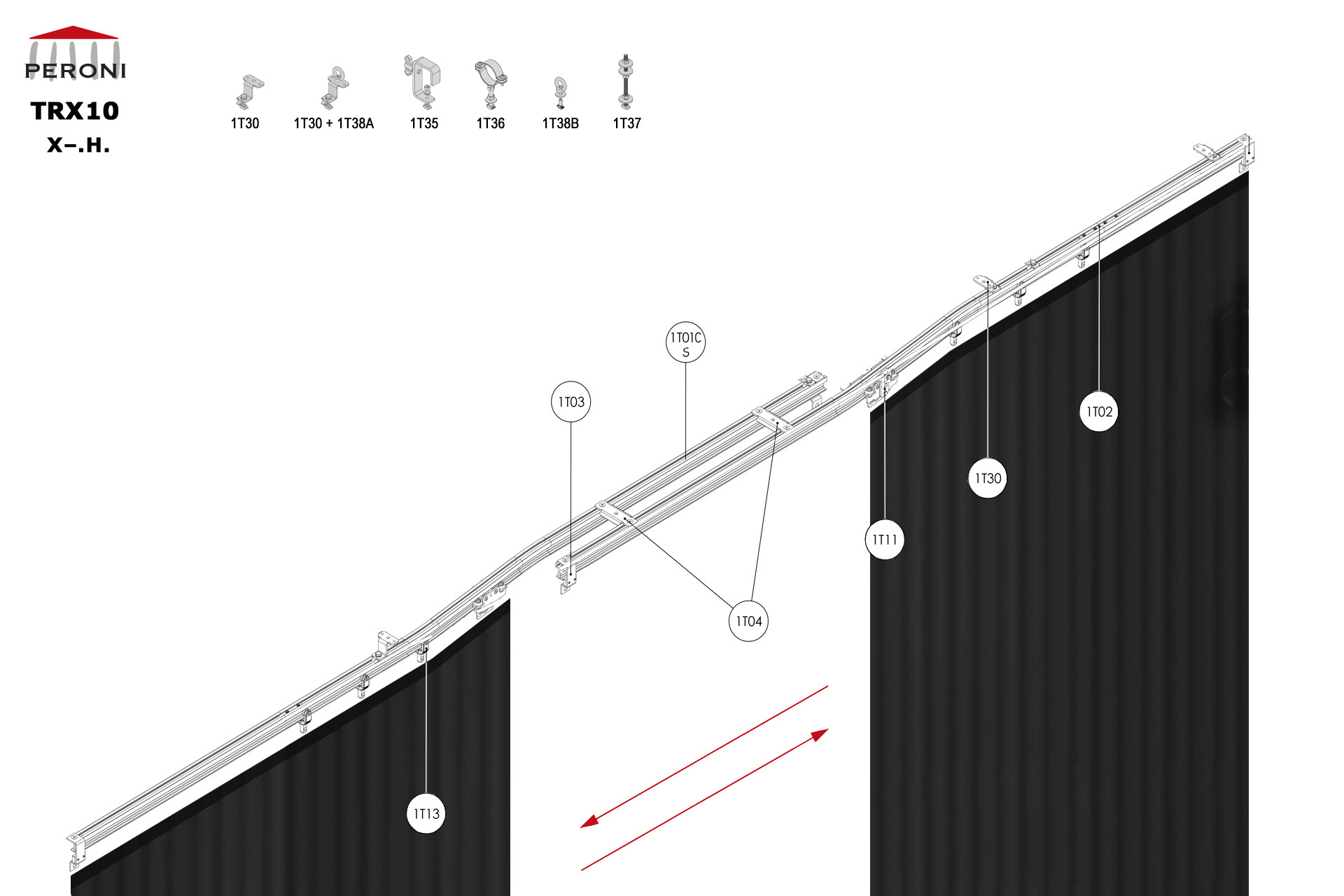

Конфигурация X-.H. X-. Центральное открытие одиночный рельсH. Ручной без тросацентральное перекрытие до 100 смКомпоненты1T01 - Прямой рельс1T01C-S - Curved rail for splitting1T02 - Соединитель1T03 - Стопор1T04 - Прокладки между рельсами1T10 - Тянущая каретка1T13 - Каретка с 2 роликами

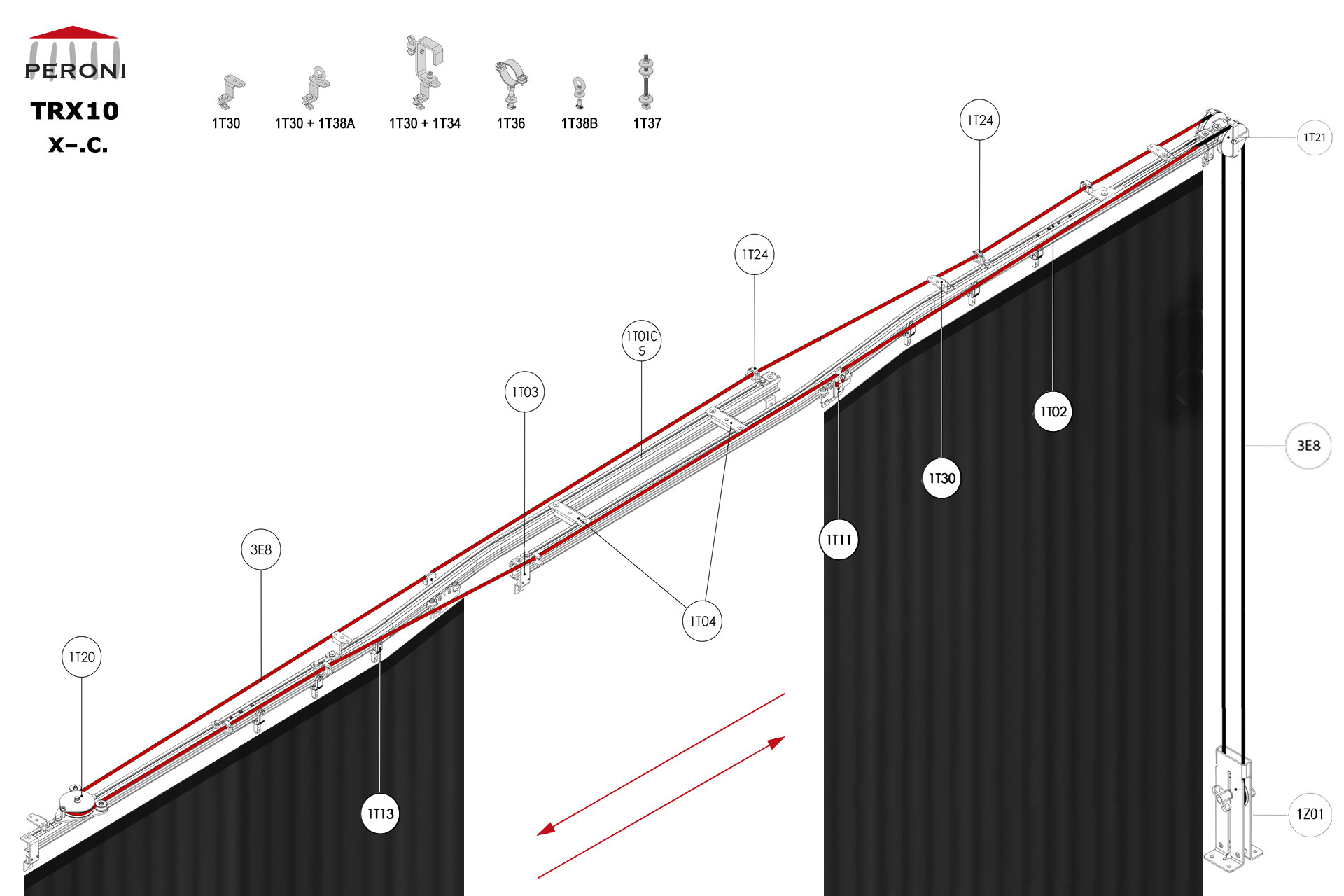

Конфигурация X-.C. X-. Центральное открытие одиночный рельсC. Ручной + тросцентральное перекрытие до 100 смКомпоненты1T01 - Прямой рельс1T01C-S - Curved rail for splitting1T02 - Соединитель1T03 - Стопор1T04 - Прокладки между рельсами1T11 - Тянущая каретка1T13 - Каретка с 2 роликамиУправления движением1T20 - Горизонтальный блок1T21 - Блок с 2 роликами1T24 - Боковая поддержка веревки1Z01 - Посмотреть все варианты3E - Трос Poly Ø 8 mm
Конфигурация X-.M1. X-. Центральное открытие одиночный рельсM1. Motorized, up to 300 kg curtainцентральное перекрытие до 100 смКомпоненты1T01 - Прямой рельс1T01C-S - Curved rail for splitting1T02 - Соединитель1T03 - Стопор1T04 - Прокладки между рельсами1T11 - Тянущая каретка1T13 - Каретка с 2 роликамиУправления движением1T20 - Горизонтальный блок1T21 - Блок с 2 роликами1T24 - Боковая поддержка веревки1T15 - Limit switch arm for 1T11 + 1T501T50 - Limit switch for 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙M0 - Распределительный щит M0 3E - Трос Poly Ø 8 mm

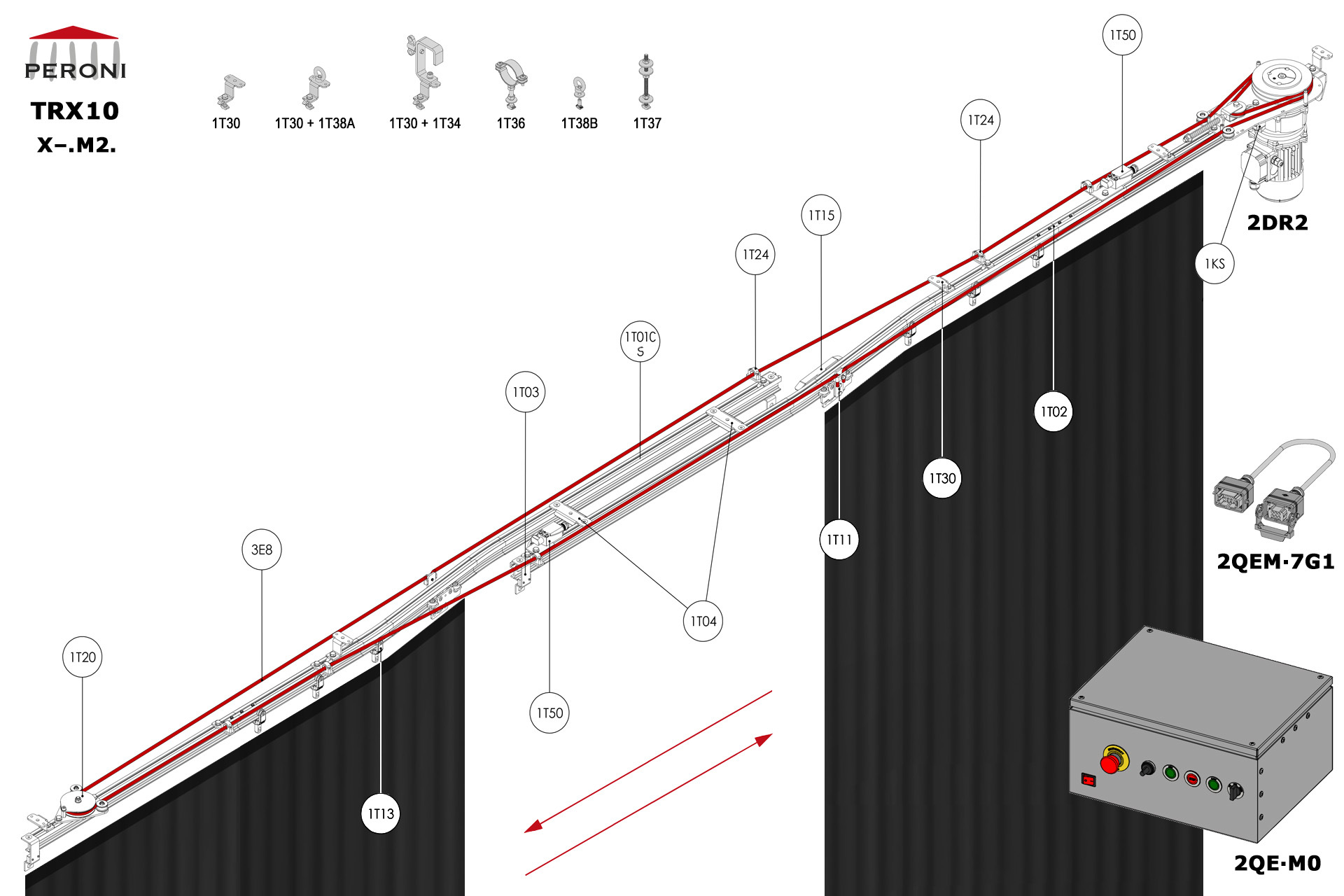

Конфигурация X-.M2. X-. Центральное открытие одиночный рельсM2. Motorized, up to 125 kg curtainцентральное перекрытие до 100 смКомпоненты1T01 - Прямой рельс1T01C-S - Curved rail for splitting1T02 - Соединитель1T03 - Стопор1KS - Стопор1T04 - Прокладки между рельсами1T11 - Тянущая каретка1T13 - Каретка с 2 роликамиУправления движением1T20 - Горизонтальный блок1T24 - Боковая поддержка веревки1T15 - Limit switch arm for 1T11 + 1T501T50 - Limit switch for 1T11 + 1T152DR2-RDS2QEM-7G1-152QE∙M0 - Распределительный щит M0 3E - Трос Poly Ø 8 mm

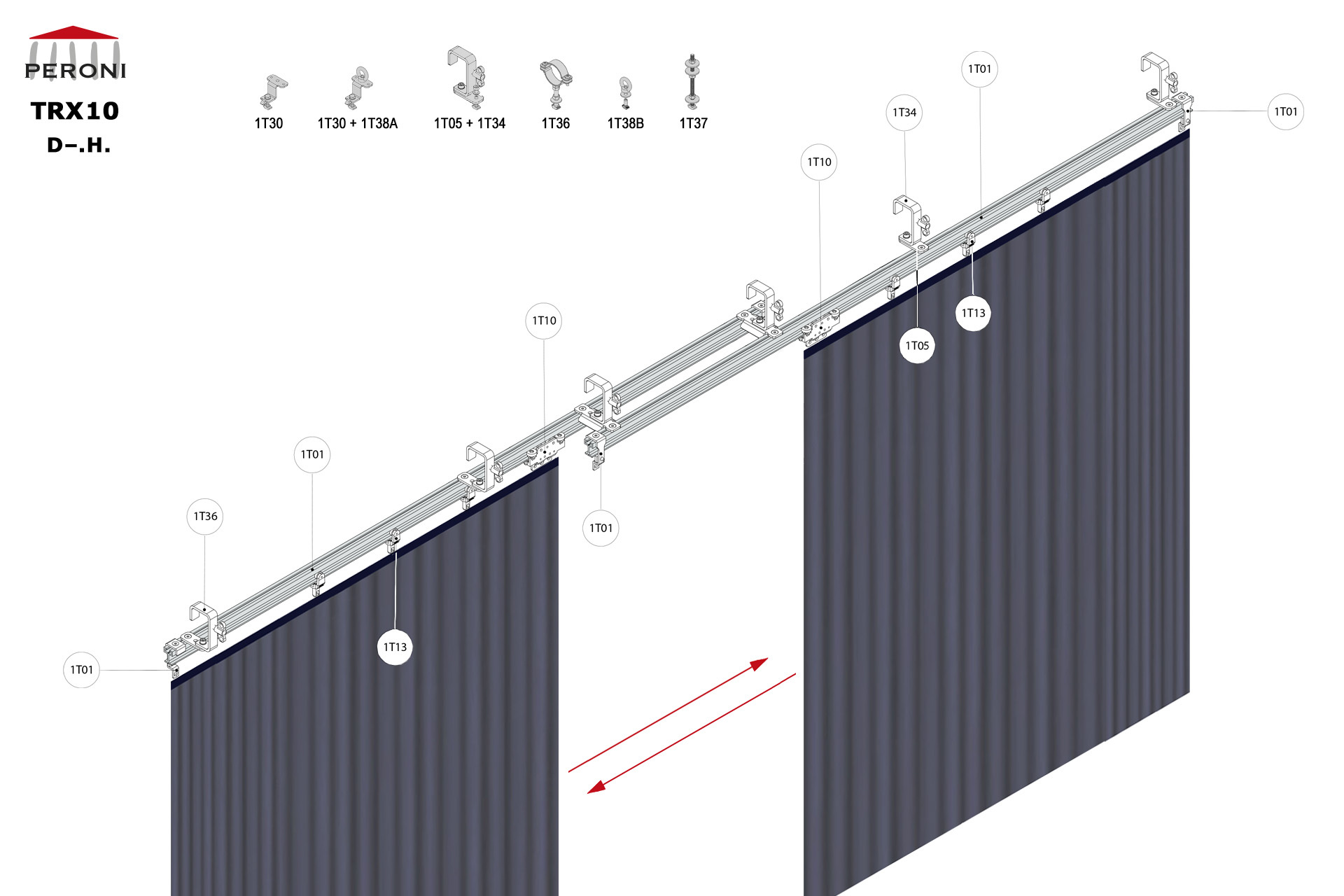

Конфигурация D-.H. D-. Центральное открытие двойной рельсH. Ручной без тросацентральное перекрытие более 50 смКомпоненты1T01 - Прямой рельс1T02 - Соединитель1T03 - Стопор1T04 - Прокладки между рельсами1T10 - Тянущая каретка1T13 - Каретка с 2 роликами

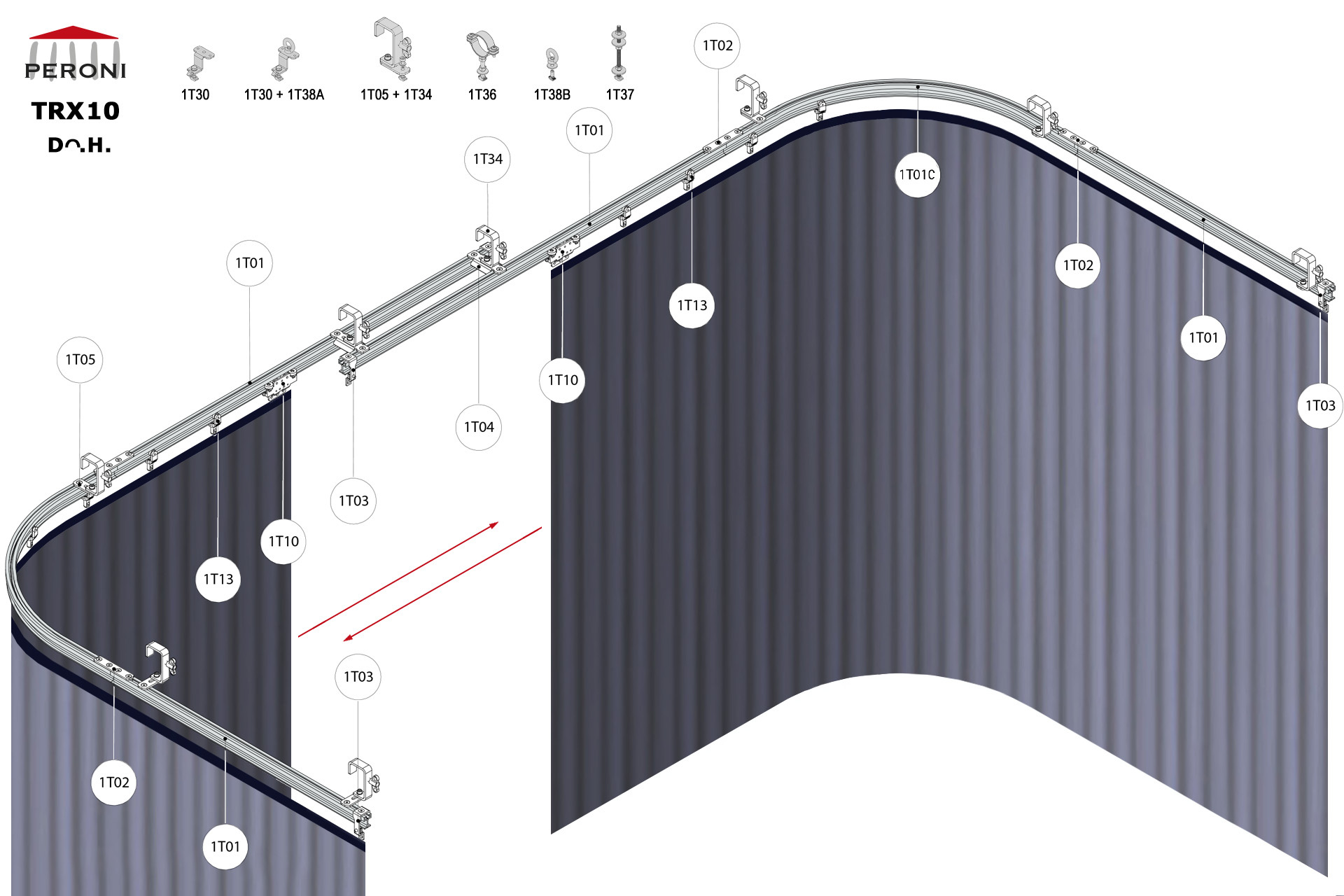

Конфигурация Dᴖ.H. Dᴖ. Центральное открытие двойной рельсH. Ручной без тросацентральное перекрытие более 50 смКомпоненты1T01 - Прямой рельс1T01C - Изогнутый рельс1T02 - Соединитель1T03 - Стопор1T04 - Прокладки между рельсами1T10 - Тянущая каретка1T13 - Каретка с 2 роликами

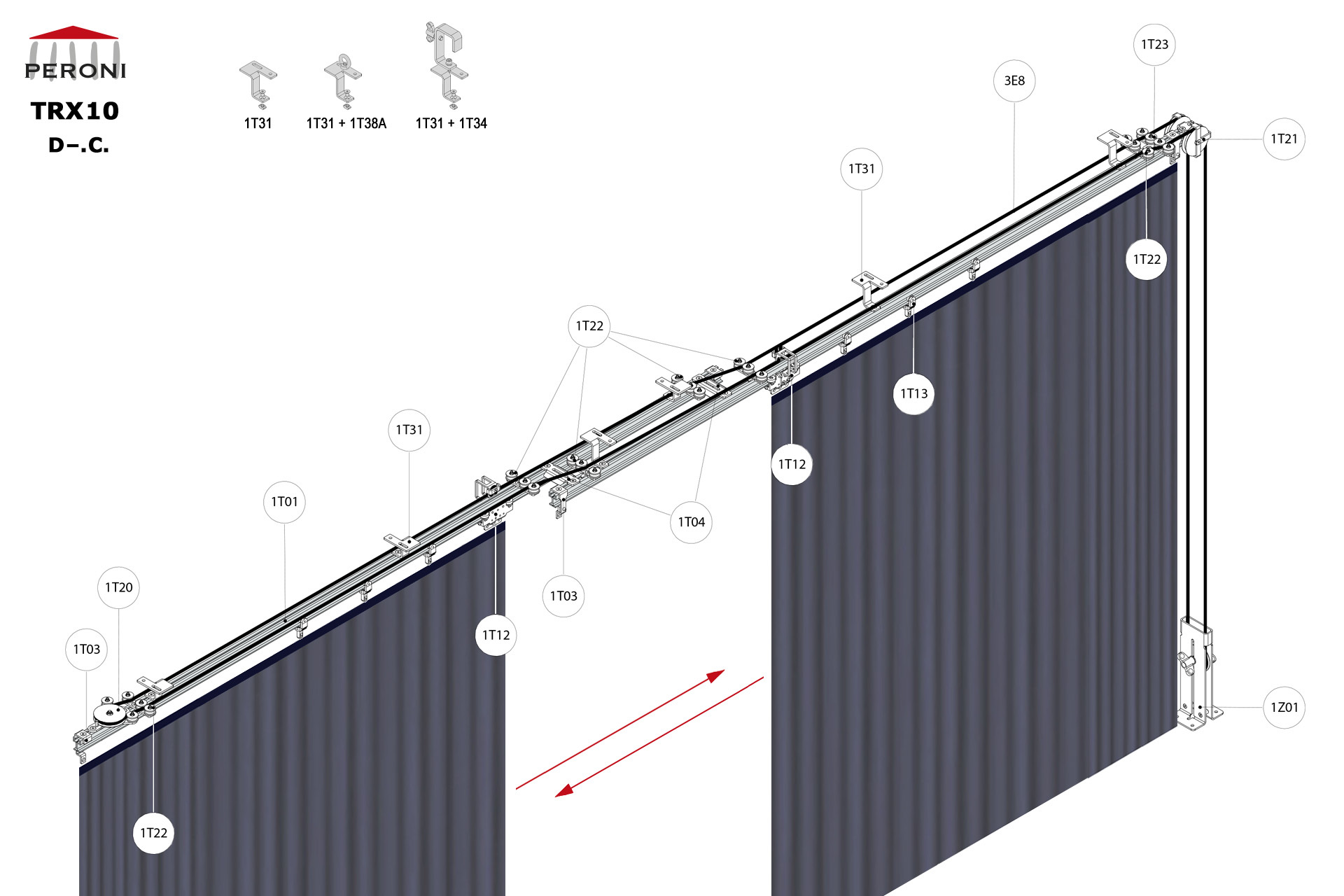

Конфигурации D-.C.D-. Центральное открытие двойной рельсC. Ручной + тросцентральное перекрытие более 50 смКомпоненты1T01 - Прямой рельс1T02 - Соединитель1T03 - Стопор1T04 - Прокладки между рельсами1T12 - Top cord Тянущая каретка1T13 - Каретка с 2 роликамиУправления движением1T20 - Горизонтальный блок1T21 - Блок с 2 роликами1T22 - Top cord guide1T23 - Double pulley cord aligner1Z01 - Посмотреть все варианты3E - Трос Poly Ø 8 mm

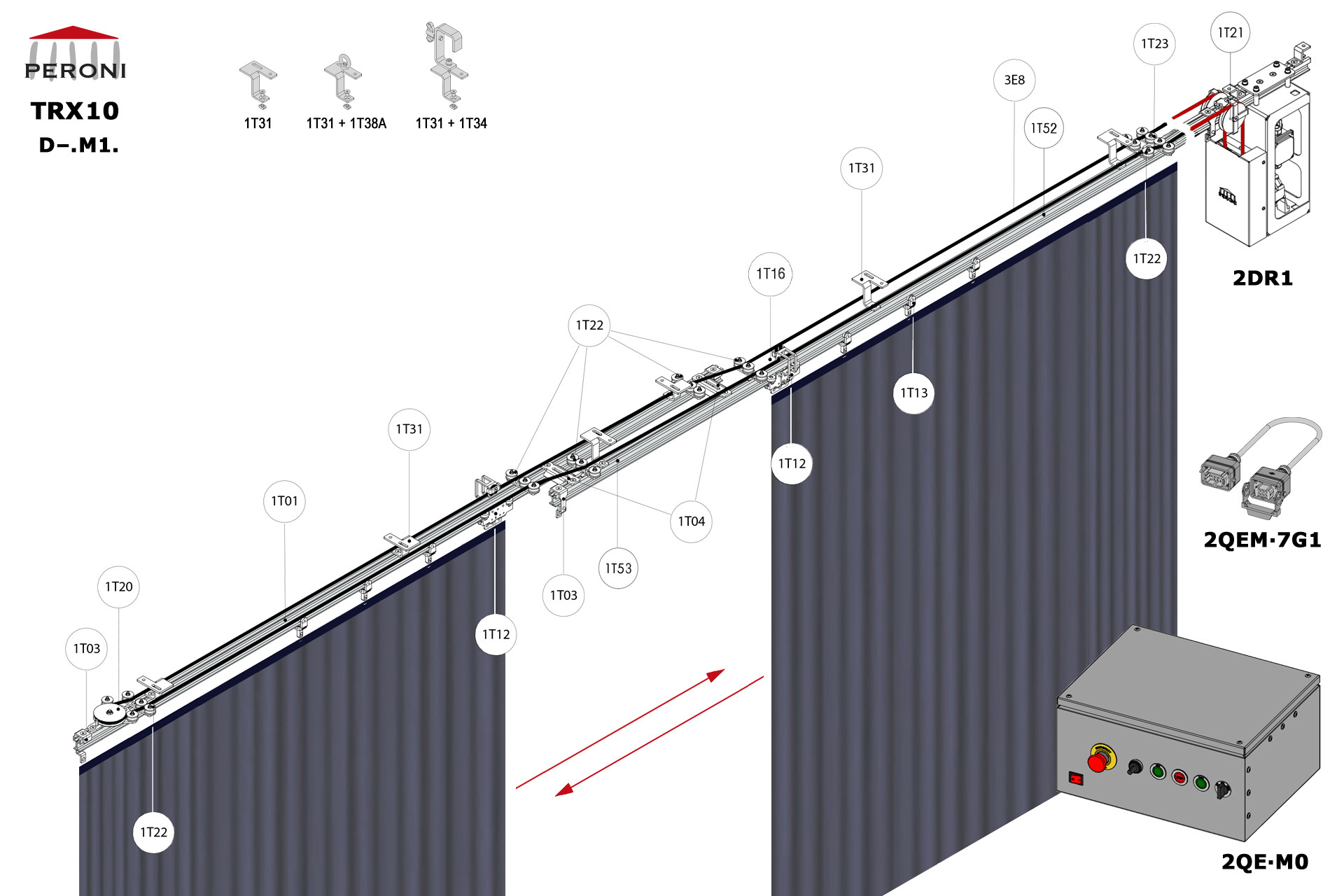

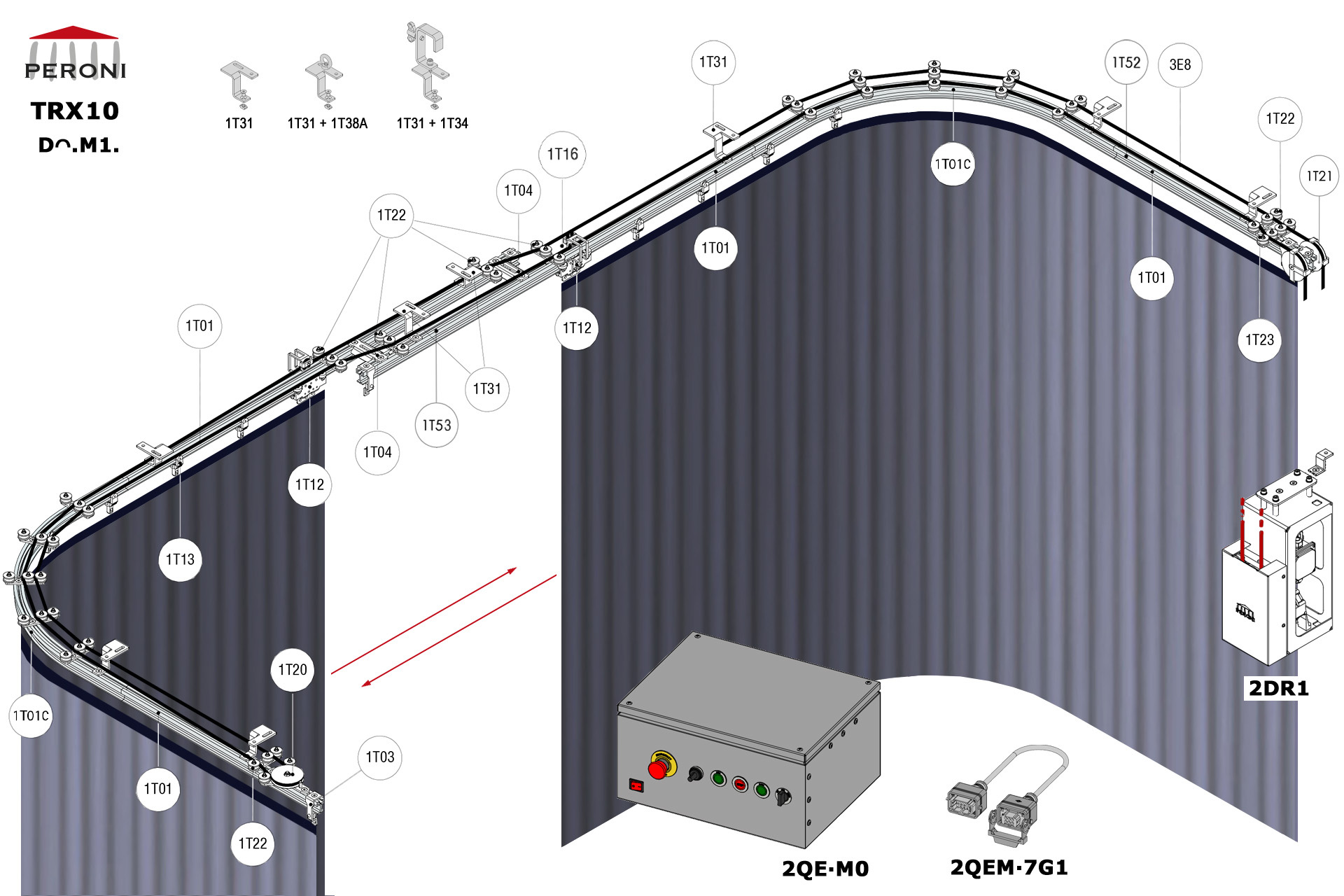

Конфигурации D-.M1.D-. Центральное открытие двойной рельсM1. Motorized, up to 300 kg curtainцентральное перекрытие более 50 смКомпоненты1T01 - Прямой рельс1T02 - Соединитель1T03 - Стопор1T04 - Прокладки между рельсами1T12 - Top cord Тянущая каретка1T13 - Каретка с 2 роликамиУправления движением1T20 - Горизонтальный блок1T21 - Блок с 2 роликами1T22 - Top cord guide1T23 - Double pulley cord aligner1T16 - Limit switch arm for 1T12+1T52+1T531T52 + 1T53 - Limit switch for 1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Распределительный щит M0 3E - Трос Poly Ø 8 mm

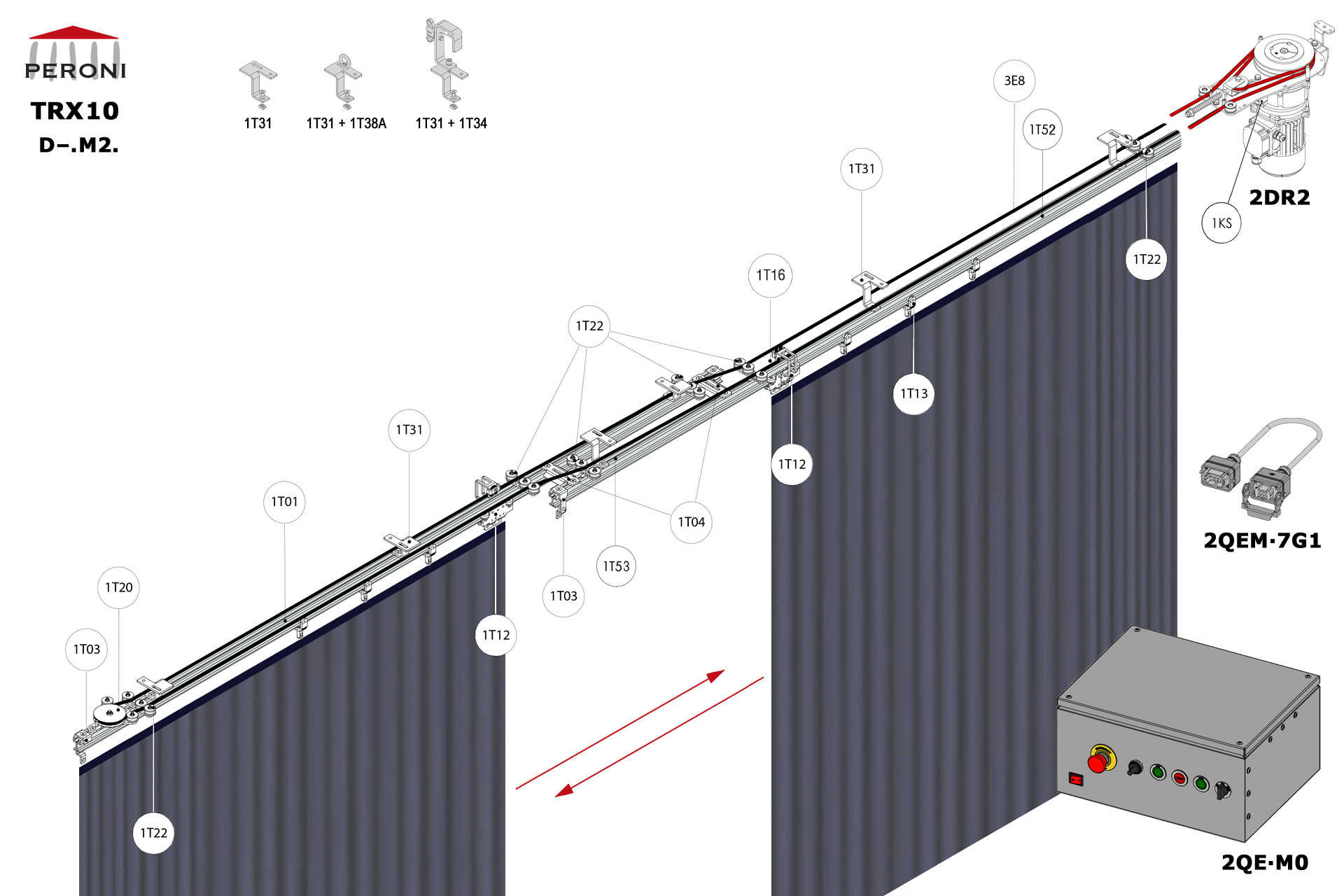

Конфигурации D-.M2.D-. Центральное открытие двойной рельсM2. Motorized, up to 125 kg curtainцентральное перекрытие более 50 смКомпоненты1T01 - Прямой рельс1T02 - Соединитель1T03 - Стопор1KS - Стопор1T04 - Прокладки между рельсами1T12 - Top cord Тянущая каретка1T13 - Каретка с 2 роликамиУправления движением1T20 - Горизонтальный блок1T22 - Top cord guide1T23 - Double pulley cord aligner1T16 - Limit switch arm for 1T12+1T52+1T531T52 + 1T53 - Limit switch for 1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Распределительный щит M0 3E - Трос Poly Ø 8 mm

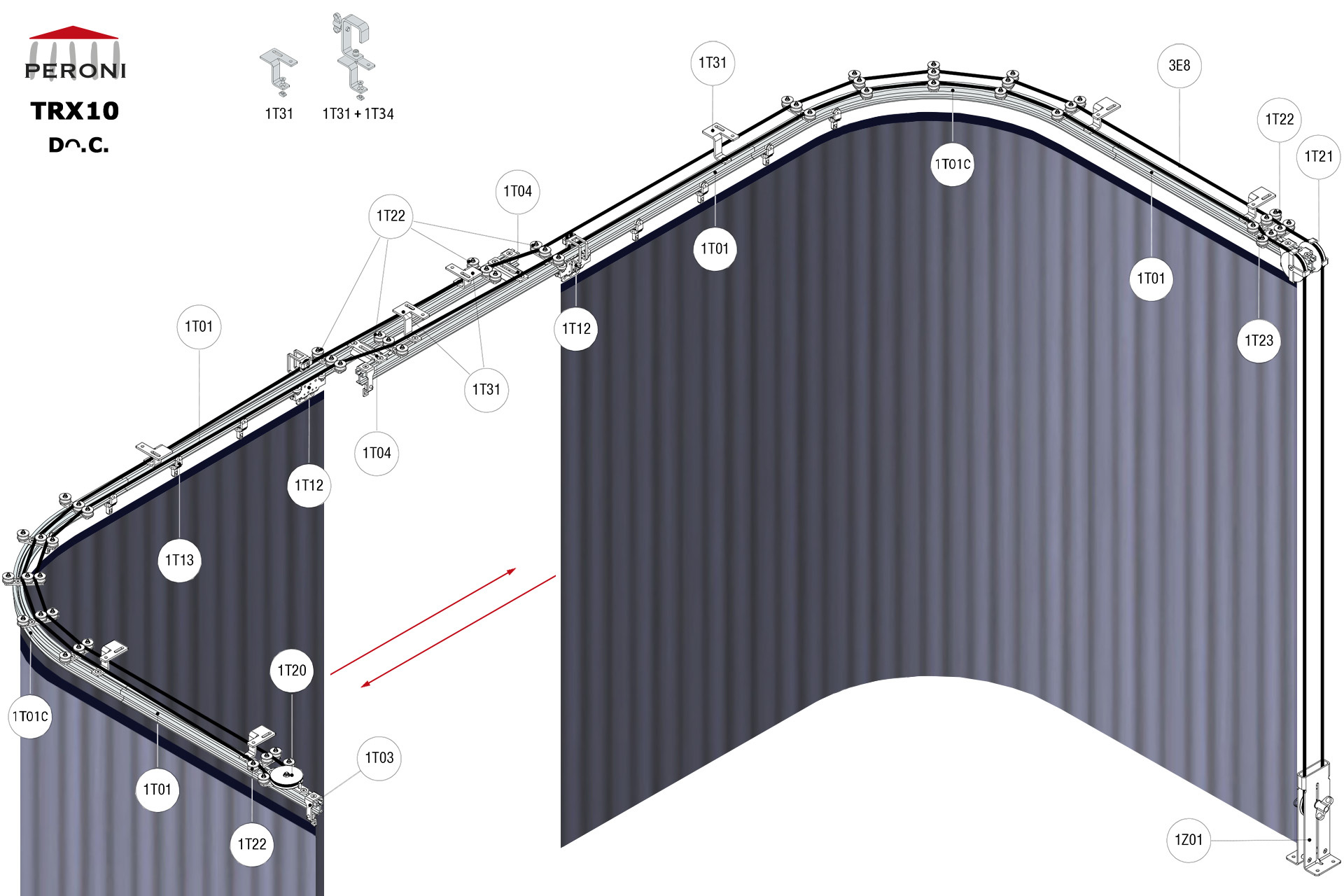

Конфигурация Dᴖ.C. Dᴖ. Центральное открытие двойной рельсC. Ручной + тросцентральное перекрытие более 50 смКомпоненты1T01 - Прямой рельс1T01C - Изогнутый рельс1T02 - Соединитель1T03 - Стопор1T04 - Прокладки между рельсами1T12 - Top cord Тянущая каретка1T13 - Каретка с 2 роликамиУправления движением1T20 - Горизонтальный блок1T21 - Блок с 2 роликами1T22 - Top cord guide1T23 - Double pulley cord aligner1Z01 - Посмотреть все варианты3E - Трос Poly Ø 8 mm
Конфигурации Dᴖ.M1.Dᴖ. Центральное открытие двойной рельсM1. Motorized, up to 200 kg curtainцентральное перекрытие более 50 смКомпоненты1T01 - Прямой рельс1T01C - Изогнутый рельс1T02 - Соединитель1T03 - Стопор1T04 - Прокладки между рельсами1T12 - Top cord Тянущая каретка1T13 - Каретка с 2 роликамиУправления движением1T20 - Горизонтальный блок1T21 - Блок с 2 роликами1T22 - Top cord guide1T23 - Double pulley cord aligner1T16 - Limit switch arm for 1T12+1T52+1T531T52 + 1T53 - Limit switch for 1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Распределительный щит M0 3E - Трос Poly Ø 8 mm

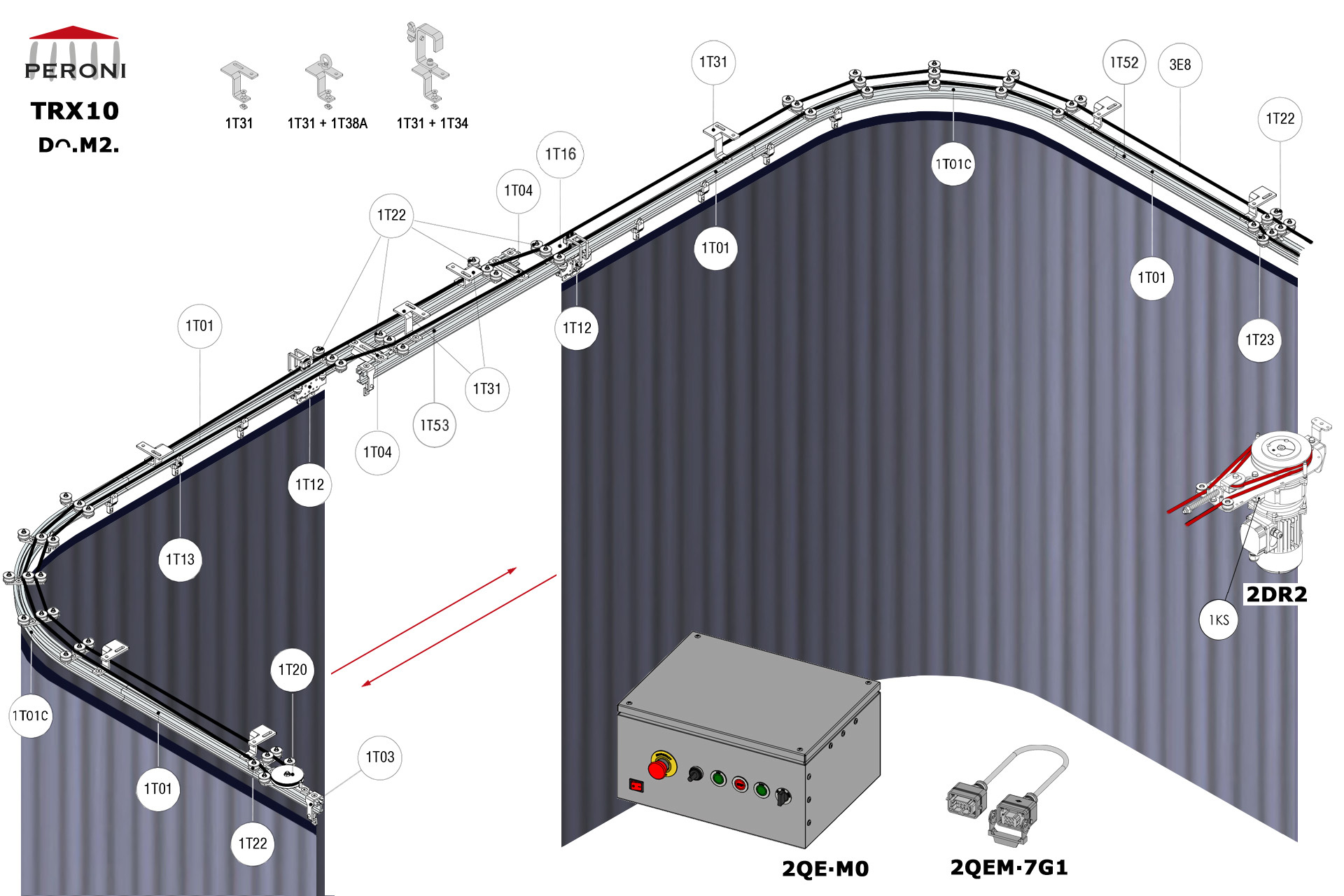

Конфигурации Dᴖ.M2.Dᴖ. Центральное открытие двойной рельсM2. Motorized, up to 100 kg curtainцентральное перекрытие более 50 смКомпоненты1T01 - Прямой рельс1T01C - Изогнутый рельс1T02 - Соединитель1T03 - Стопор1KS - Стопор1T04 - Прокладки между рельсами1T12 - Top cord Тянущая каретка1T13 - Каретка с 2 роликамиУправления движением1T20 - Горизонтальный блок1T22 - Top cord guide1T23 - Double pulley cord aligner1T16 - Limit switch arm for 1T12+1T52+1T531T52 + 1T53 - Limit switch for 1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Распределительный щит M0 3E - Трос Poly Ø 8 mm

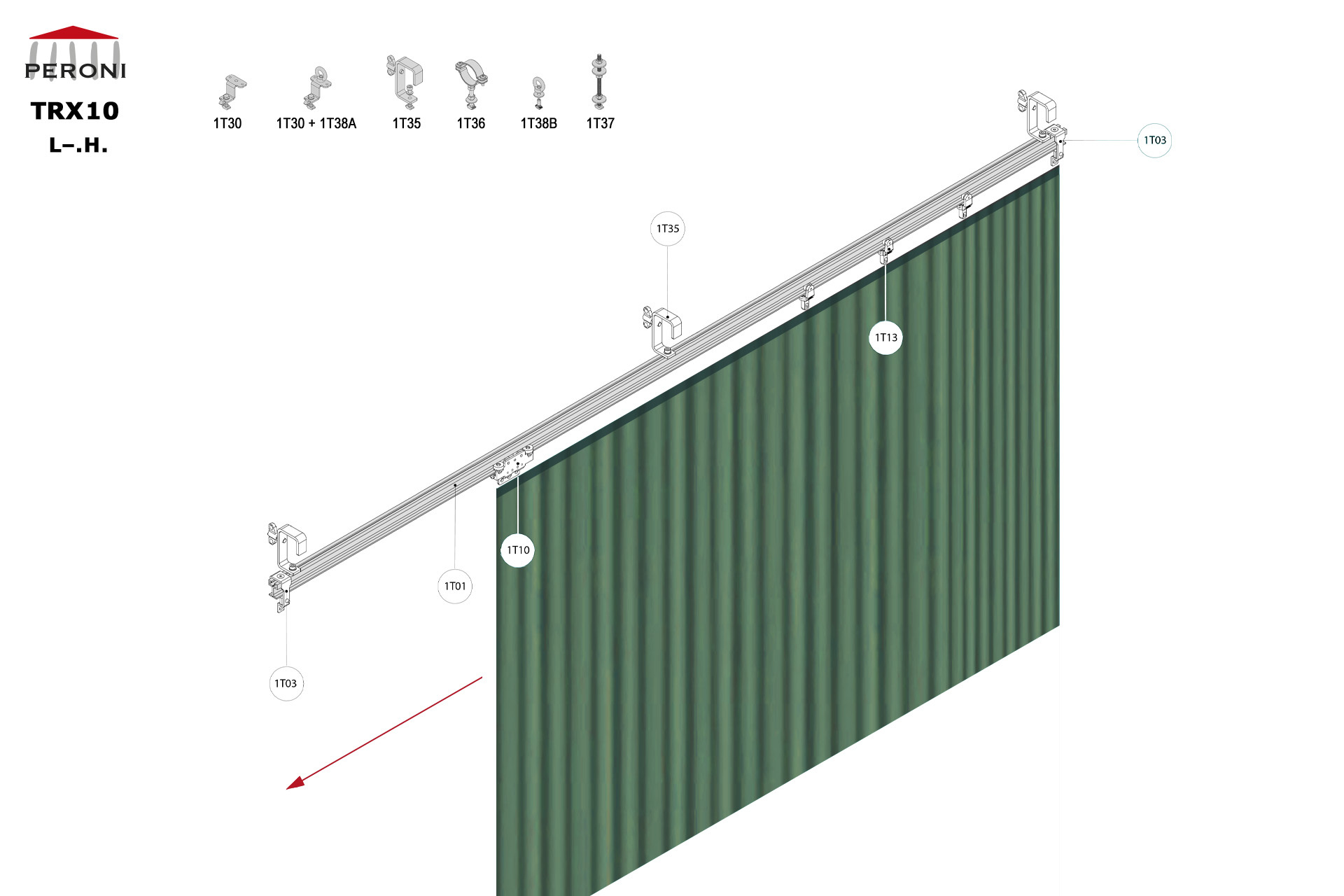

Конфигурация L-.H. L-. Боковое открытиеH. Ручной без тросаКомпоненты1T01 - Прямой рельс1T02 - Соединитель1T03 - Стопор1T10 - Тянущая каретка1T13 - Каретка с 2 роликами

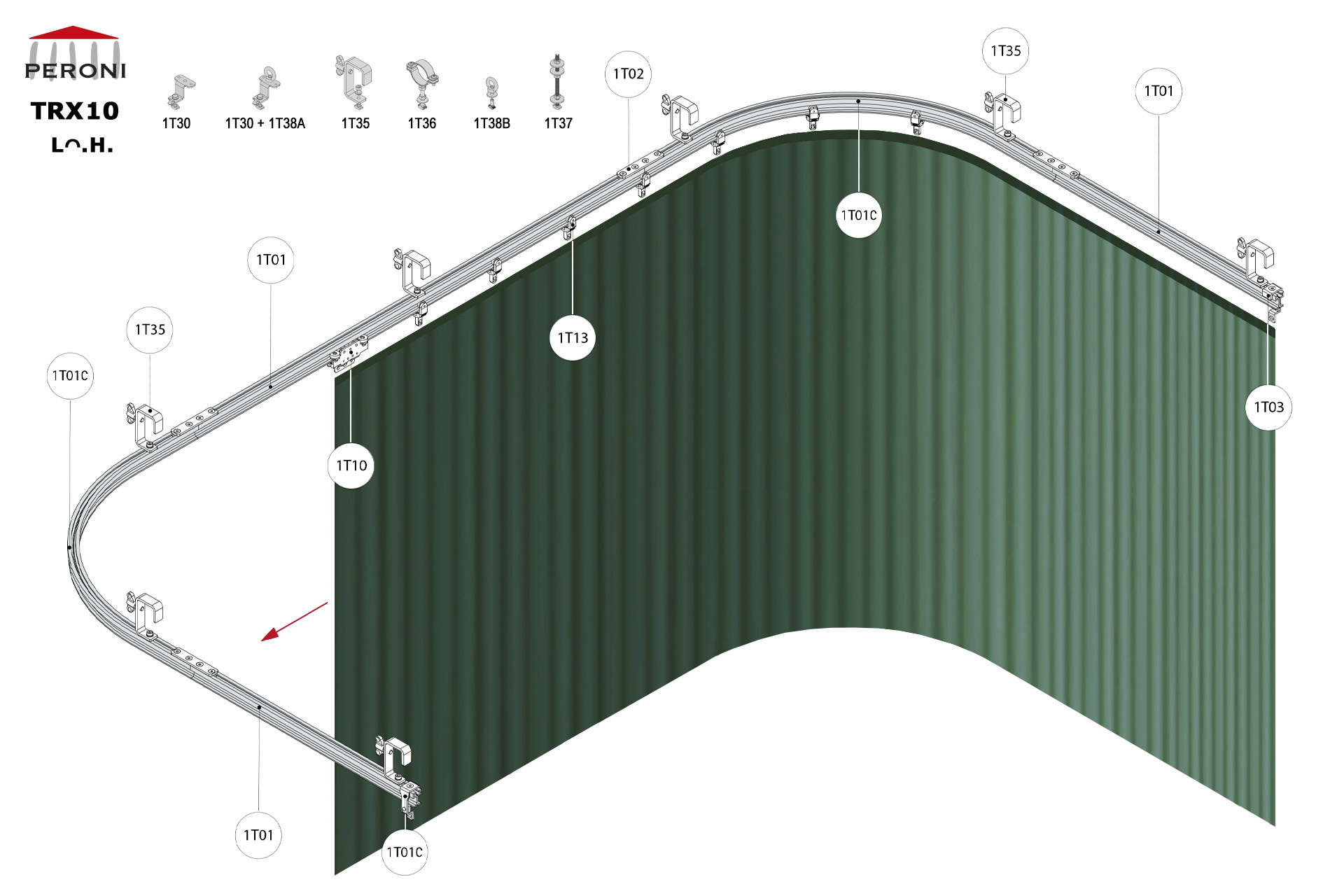

Конфигурация Lᴖ.H. Lᴖ. Боковое открытиеH. Ручной без тросаКомпоненты1T01 - Прямой рельс1T01C - Изогнутый рельс1T02 - Соединитель1T03 - Стопор1T10 - Тянущая каретка1T13 - Каретка с 2 роликами

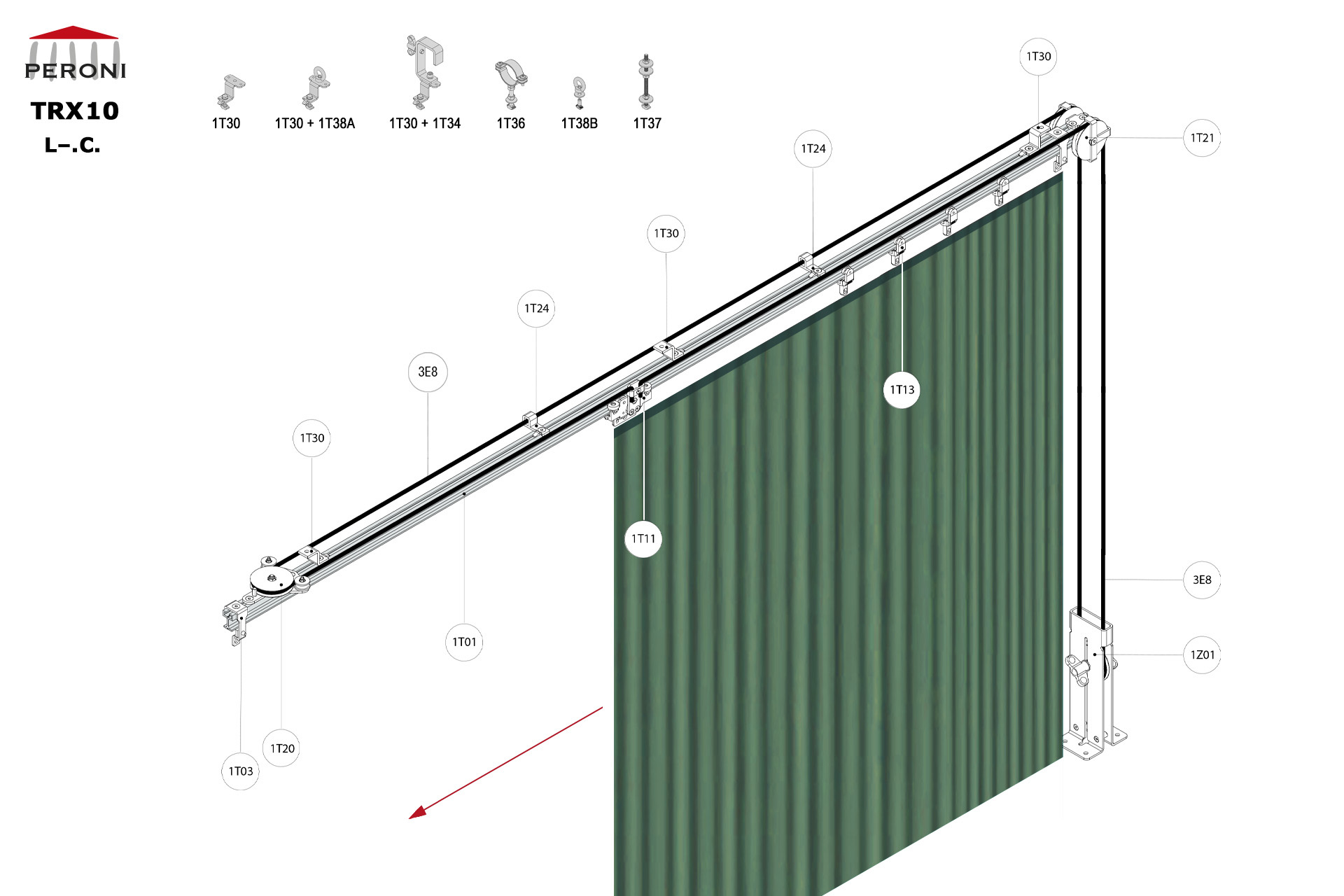

Конфигурация L-.C. L-. Боковое открытиеC. Ручной + тросКомпоненты1T01 - Прямой рельс1T02 - Соединитель1T03 - Стопор1T11 - Тянущая каретка1T13 - Каретка с 2 роликамиУправления движением1T20 - Горизонтальный блок1T21 - Блок с 2 роликами1T24 - Боковая поддержка веревки1Z01 - Посмотреть все варианты3E - Трос Poly Ø 8 mm

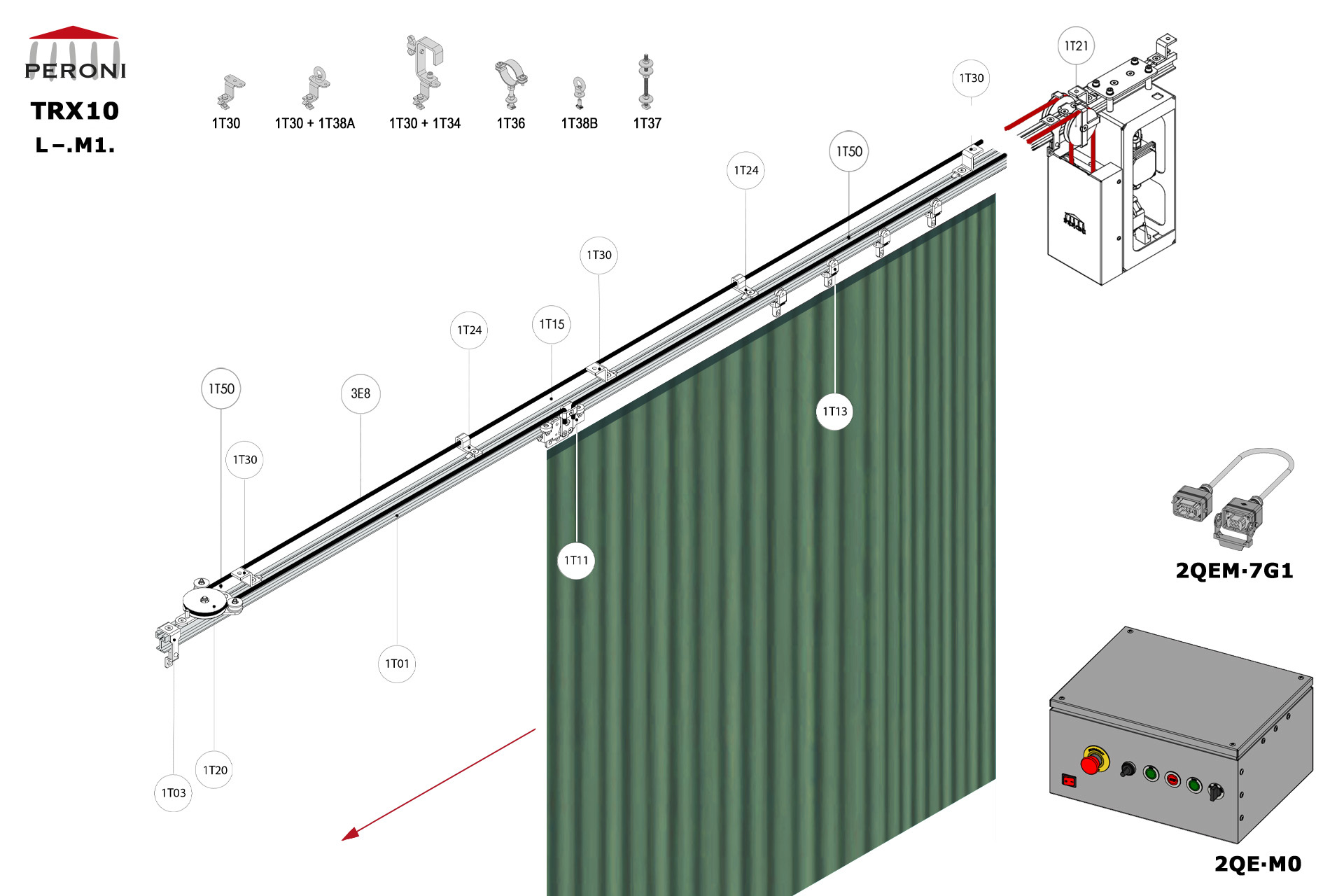

Конфигурация L-.M1. L-. Боковое открытиеM1. МоторизованнаяКомпоненты1T01 - Прямой рельс1T02 - Соединитель1T03 - Стопор1T11 - Тянущая каретка1T13 - Каретка с 2 роликамиУправления движением1T20 - Горизонтальный блок1T21 - Блок с 2 роликами1T24 - Боковая поддержка веревки1T15 - Riscontro finec. per 1T11 + 1T501T50 - Finecorsa per 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙M0 - Распределительный щит M0 3E - Трос Poly Ø 8 mm

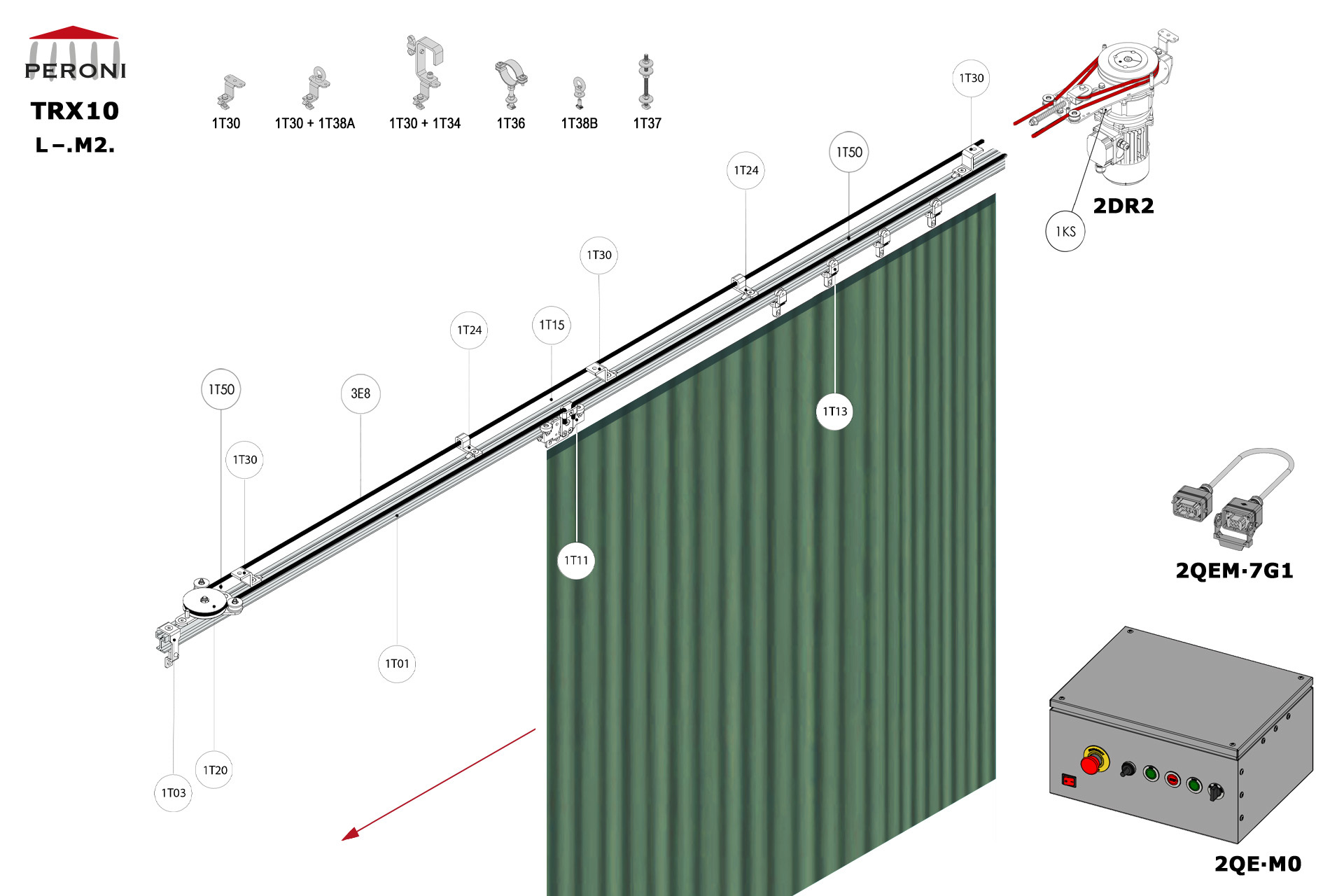

Конфигурация L-.M2. L-. Боковое открытиеM2. Моторизованная, up to 125 kg curtainКомпоненты1T01 - Прямой рельс1T02 - Соединитель1T03 - Стопор1KS - Стопор1T11 - Тянущая каретка1T13 - Каретка с 2 роликамиУправления движением1T20 - Горизонтальный блок1T24 - Боковая поддержка веревки1T15 - Riscontro finec. per 1T11 + 1T501T50 - Finecorsa per 1T11 + 1T152DR1-RDS2QEM-7G1-152QE∙M0 - Распределительный щит M0 3E - Трос Poly Ø 8 mm

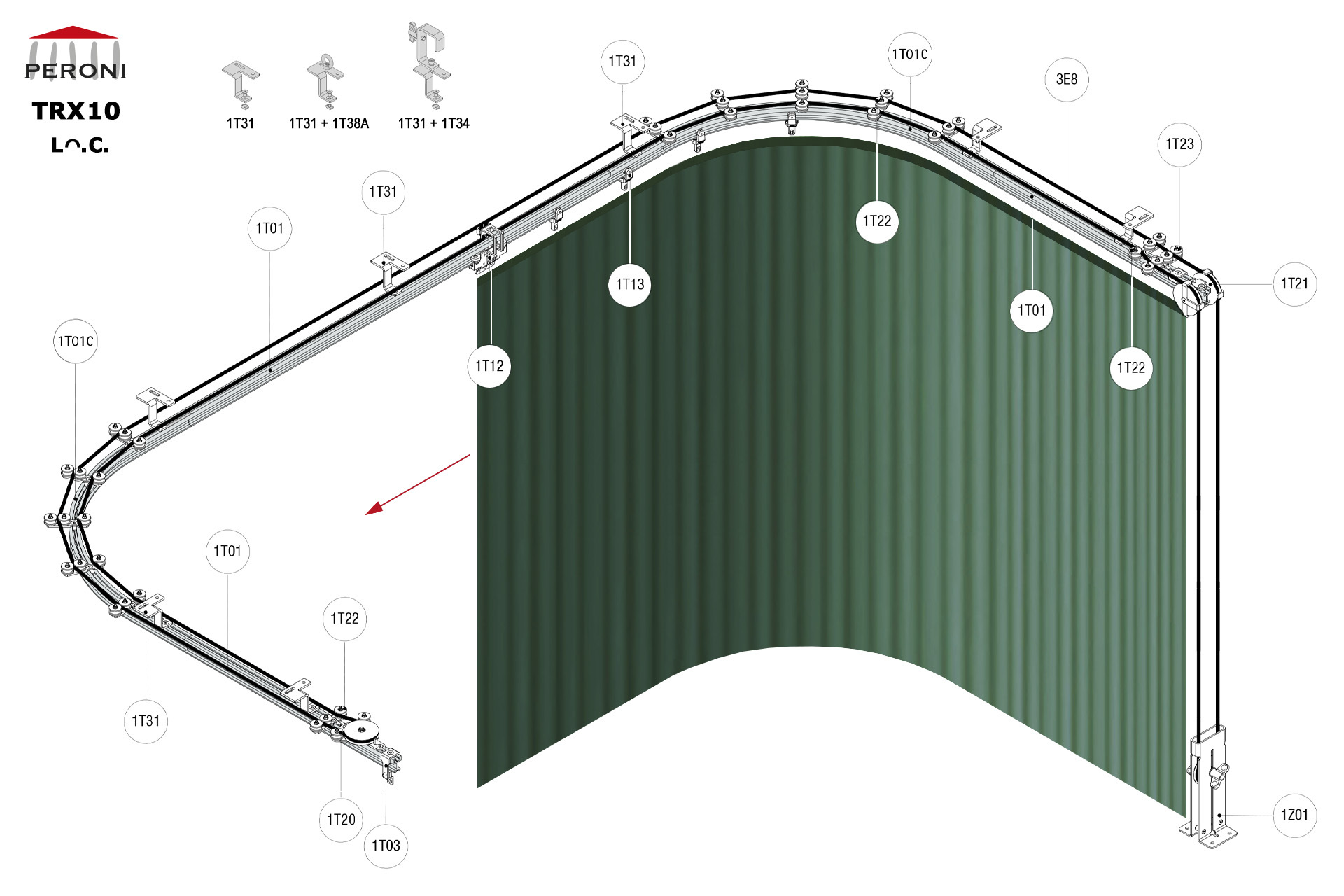

Конфигурации Lᴖ.C. Lᴖ. Боковое открытиеC. Ручной + тросКомпоненты1T01 - Прямой рельс1T01C - Изогнутый рельс1T02 - Соединитель1T03 - Стопор1T12 - Top cord Тянущая каретка1T13 - Каретка с 2 роликамиУправления движением1T20 - Горизонтальный блок1T21 - Блок с 2 роликами1T22 - Top cord guide1T23 - Double pulley cord aligner1T24 - Боковая поддержка веревки1Z01 - Посмотреть все варианты3E - Трос Poly Ø 8 mm

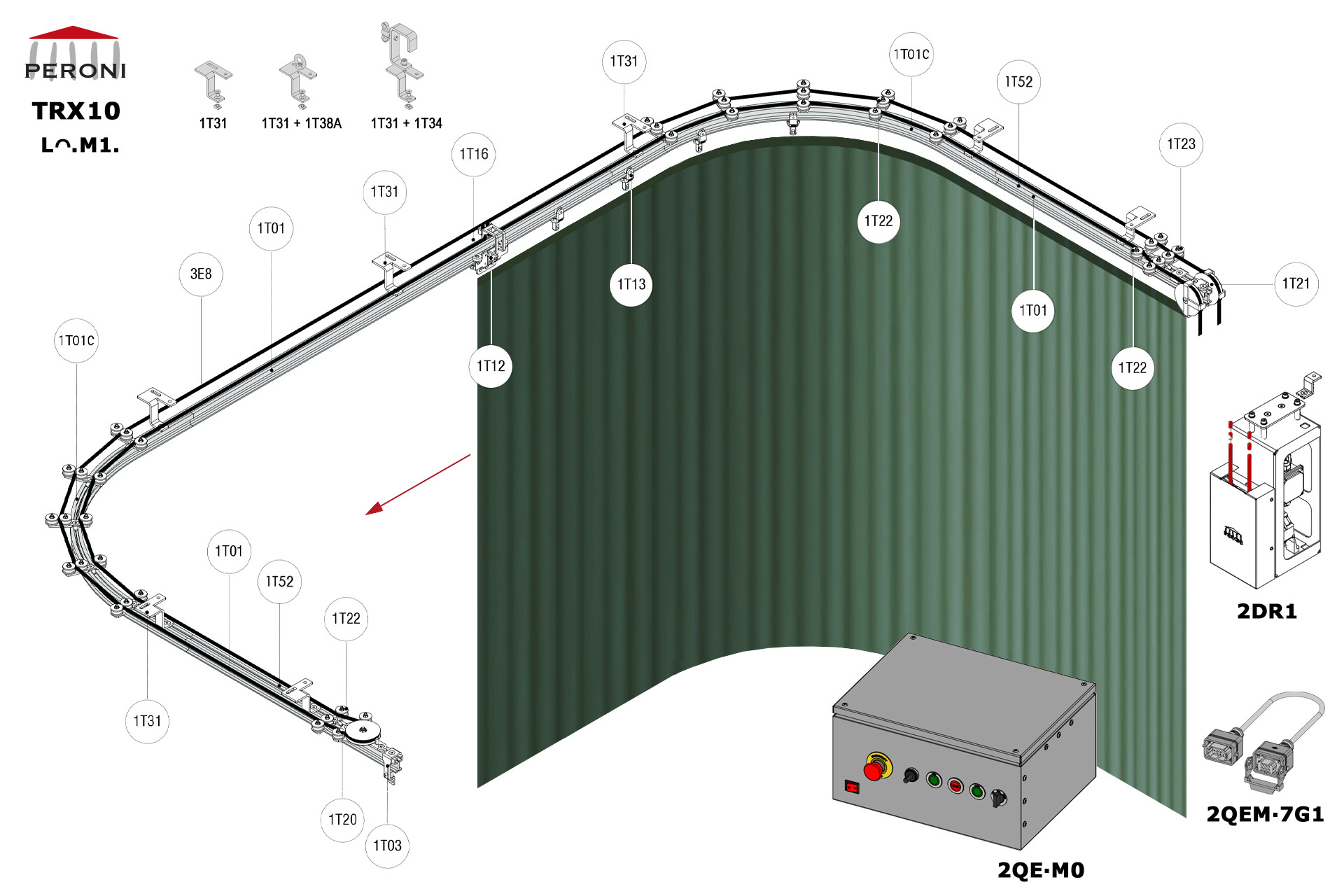

Конфигурации Lᴖ.M1.Lᴖ. Центральное открытие двойной рельсM1. Motorized, up to 200 kg curtainКомпоненты1T01 - Прямой рельс1T01C - Изогнутый рельс1T02 - Соединитель1T03 - Стопор1T12 - Top cord Тянущая каретка1T13 - Каретка с 2 роликамиУправления движением1T20 - Горизонтальный блок1T21 - Блок с 2 роликами1T22 - Top cord guide1T23 - Double pulley cord aligner1T16 - Limit switch arm for 1T12+1T52+1T531T52 + 1T53 - Limit switch for 1T12+1T162DR1-RDS2QEM-7G1-152QE∙M0 - Распределительный щит M0 3E - Трос Poly Ø 8 mm
Конфигурации Lᴖ.M2.Lᴖ. Центральное открытие двойной рельсM2. Motorized, up to 100 kg curtainКомпоненты1T01 - Прямой рельс1T01C - Изогнутый рельс1T02 - Соединитель1T03 - Стопор1KS - Стопор1T12 - Top cord Тянущая каретка1T13 - Каретка с 2 роликамиУправления движением1T20 - Горизонтальный блок1T22 - Top cord guide1T23 - Double pulley cord aligner1T16 - Limit switch arm for 1T12+1T52+1T531T52 + 1T53 - Limit switch for 1T12+1T162DR2-RDS2QEM-7G1-152QE∙M0 - Распределительный щит M0 3E - Трос Poly Ø 8 mm
